Vue Éclatée TR 60 E
Retrouvez les pièces détachées, références et repères disponibles pour TR 60 E.

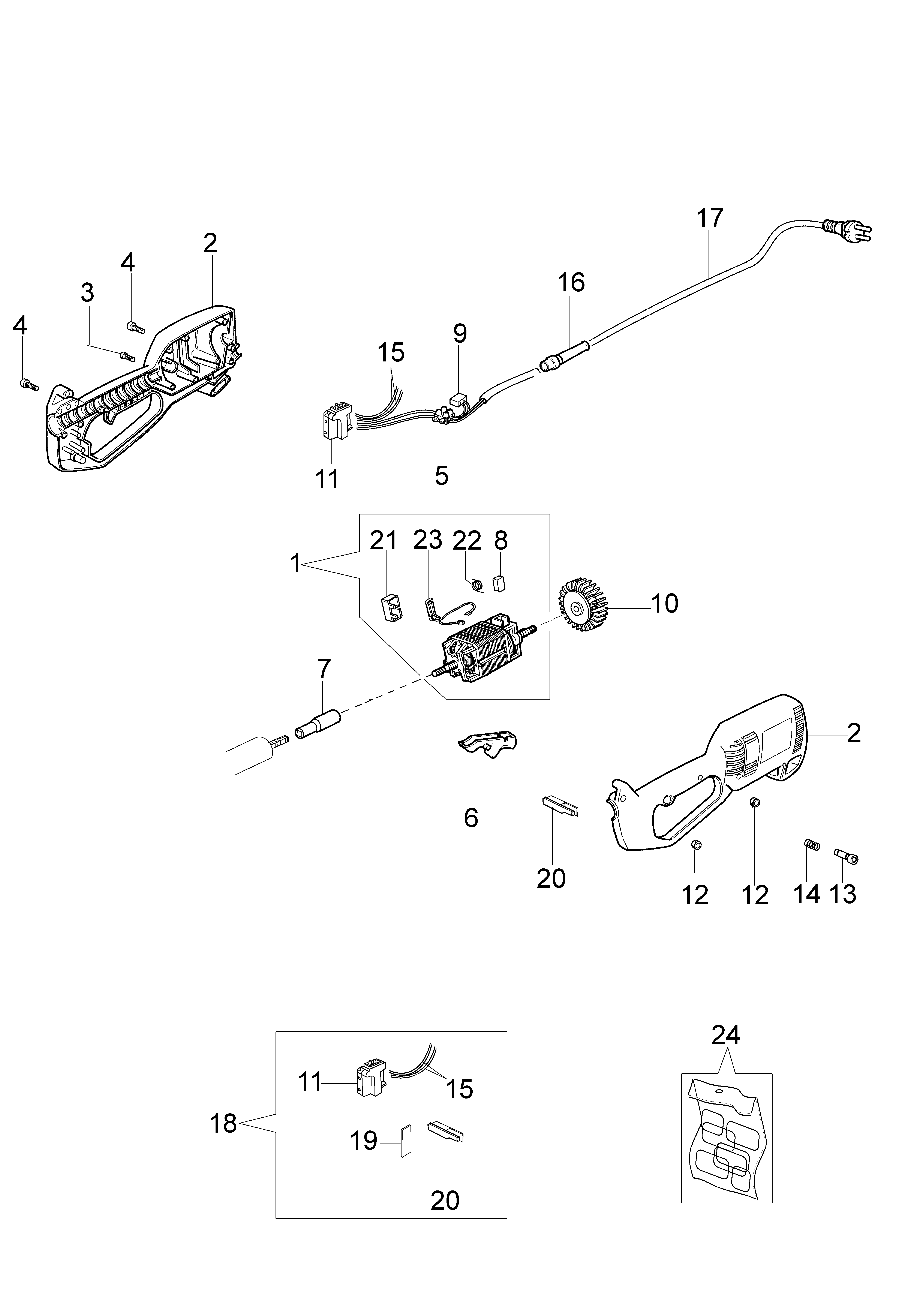

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 071000030 | Moteur | Disponible | Voir la pièce |
| 2 | 071000089 | Boite moteur | Disponible | Voir la pièce |
| 2 | 071000089 | Boite moteur | Disponible | Voir la pièce |
| 3 | 3960067AR | Vis | Disponible | Voir la pièce |
| 4 | 3979018R | Vis | Disponible | Voir la pièce |
| 4 | 3979018R | Vis | Disponible | Voir la pièce |
| 5 | 3044002 | Etau | Disponible | Voir la pièce |
| 6 | 4198005A | Levier accelerateur | Disponible | Voir la pièce |
| 7 | 071000009R | Connection | Disponible | Voir la pièce |
| 8 | 60010086 | Charbon | Disponible | Voir la pièce |
| 9 | 4198107 | Condensateur | Disponible | Voir la pièce |
| 10 | 071000031 | Ventilateur | Disponible | Voir la pièce |
| 11 | 071000088 | Kit interrupteur | Disponible | Voir la pièce |
| 11 | 071000088 | Kit interrupteur | Disponible | Voir la pièce |
| 12 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 12 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 13 | 4198006AR | Pivot | Disponible | Voir la pièce |
| 14 | 4198020R | Ressort | Disponible | Voir la pièce |
| 15 | 071000088 | Kit interrupteur | Disponible | Voir la pièce |
| 15 | 071000088 | Kit interrupteur | Disponible | Voir la pièce |
| 16 | 011200084A | Passe-cable | Disponible | Voir la pièce |
| 17 | 60010020 | Cable | Disponible | Voir la pièce |
| 18 | 071000088 | Kit interrupteur | Disponible | Voir la pièce |
| 19 | 071000088 | Kit interrupteur | Disponible | Voir la pièce |
| 20 | 071000087 | Adaptateur | Disponible | Voir la pièce |
| 20 | 071000087 | Adaptateur | Disponible | Voir la pièce |
| 21 | 60010059 | Couvercle | Disponible | Voir la pièce |
| 22 | 60010087 | Ressort | Disponible | Voir la pièce |
| 23 | 60010084 | Arret electronique | Disponible | Voir la pièce |
| 24 | 60012107 | Kit etiquettes | Disponible | Voir la pièce |

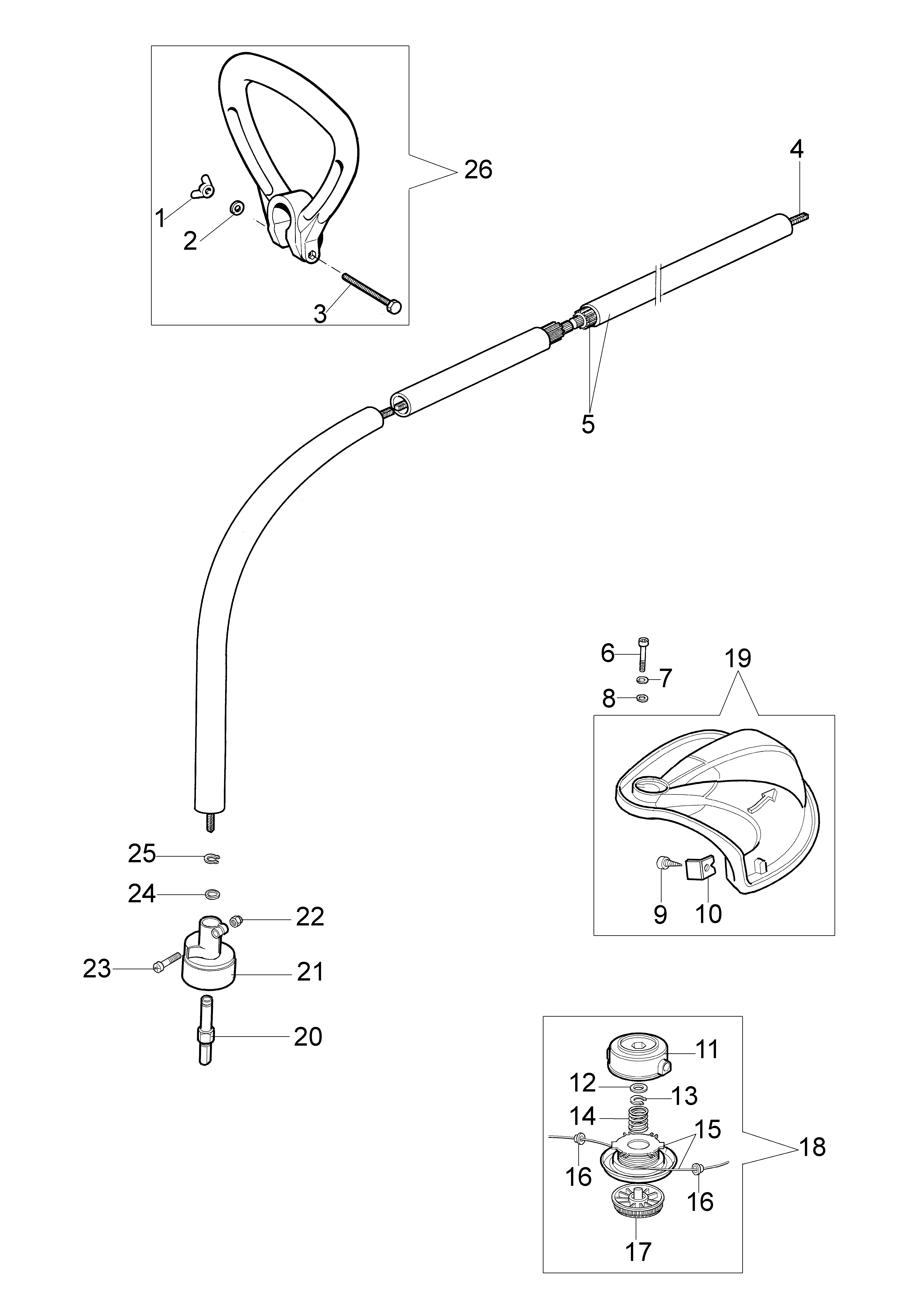

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3915006 | Ecrou | Disponible | Voir la pièce |
| 2 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 3 | 3906053 | Screw | Disponible | Voir la pièce |
| 4 | 61150020AR | Arbre trasmission | Disponible | Voir la pièce |
| 5 | 60012004R | Tuyau Ø22 | Non reliée | |
| 6 | 3801010R | Goupille | Disponible | Voir la pièce |
| 7 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 8 | 3918010R | Rondelle | Disponible | Voir la pièce |
| 9 | 3960014 | Vis | Disponible | Voir la pièce |
| 10 | 4174275R | Lame | Disponible | Voir la pièce |
| 11 | 070000192A | Couvercle | Disponible | Voir la pièce |
| 12 | 3064004AR | Rondelle | Disponible | Voir la pièce |
| 13 | 3024012R | Bague seeger | Disponible | Voir la pièce |
| 14 | 071000010AR | Ressort | Disponible | Voir la pièce |
| 15 | 60012019AR | Bobine | Disponible | Voir la pièce |
| 16 | 070000193R | Bague | Disponible | Voir la pièce |
| 16 | 070000193R | Bague | Disponible | Voir la pièce |
| 17 | 071000006BR | Pommeau | Non reliée | |
| 18 | 60012020A | Tete nylon Ø1,65 | Disponible | Voir la pièce |
| 19 | 60022007R | Schutz | Disponible | Voir la pièce |
| 20 | 071000005R | Pivot | Non reliée | |
| 21 | 60012002R | Moyeu | Disponible | Voir la pièce |
| 22 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 23 | 3901016 | Vis | Disponible | Voir la pièce |
| 24 | 004400285R | Rondelle | Non reliée | |
| 25 | 3024010R | Bague seeger | Disponible | Voir la pièce |
| 26 | 4162042A | Poignee | Disponible | Voir la pièce |
