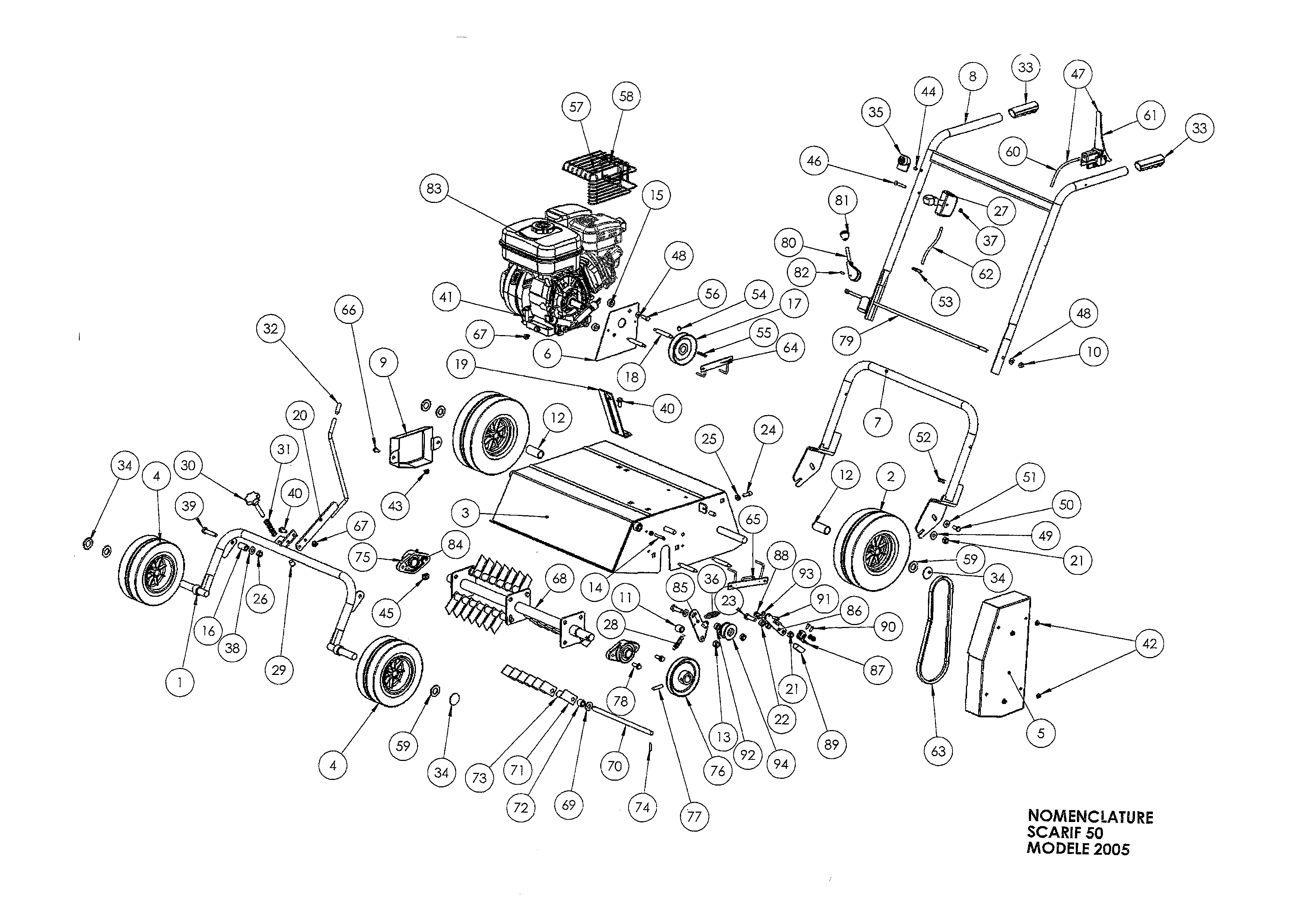

Vue Éclatée SCA 50
Retrouvez les pièces détachées, références et repères disponibles pour SCA 50.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 100236 | Train Av. | Non référencée | |
| 2 | 9065 | Roue AR | Sur commande - Nous contacter | Voir la pièce |
| 3 | 100228 | Carter | Sur commande - Nous contacter | Voir la pièce |
| 4 | 9064 | Roue Av. | Sur commande - Nous contacter | Voir la pièce |
| 4 | 9064 | Roue Av. | Sur commande - Nous contacter | Voir la pièce |
| 5 | 100192 | Capot courroie | Sur commande - Nous contacter | Voir la pièce |
| 6 | 100194 | Tôle protection | Disponible | Voir la pièce |
| 7 | 100232 | Support mancheron | Disponible | Voir la pièce |
| 8 | 100240 | Mancheron | Sur commande - Nous contacter | Voir la pièce |
| 9 | 100196 | Capot protection | Sur commande - Nous contacter | Voir la pièce |
| 10 | 3774 | Ecrou frein | Disponible | Voir la pièce |
| 11 | 100161 | Entretoise | Disponible | Voir la pièce |
| 12 | 100251 | Entretoise roue Ar | Disponible | Voir la pièce |
| 12 | 100251 | Entretoise roue Ar | Disponible | Voir la pièce |
| 13 | 2484 | Ecrou frein | Disponible | Voir la pièce |
| 14 | 6392 | Vis tension | Disponible | Voir la pièce |
| 15 | 100154 | Entretoise | Sur commande - Nous contacter | Voir la pièce |
| 16 | 6016 | ENTRETOISE | Disponible | Voir la pièce |
| 17 | 100169 | Poulie Moteur | Disponible | Voir la pièce |
| 18 | 100162 | Axe | Disponible | Voir la pièce |
| 19 | 100182 | Selecteur règlage | Sur commande - Nous contacter | Voir la pièce |
| 20 | 100175 | Levier relevage | Disponible | Voir la pièce |
| 21 | 1297 | Ecrou frein | Sur commande - Nous contacter | Voir la pièce |
| 21 | 1297 | Ecrou frein | Sur commande - Nous contacter | Voir la pièce |
| 22 | 100160 | Entretoise | Sur commande - Nous contacter | Voir la pièce |
| 23 | 0880 | Vis | Sur commande - Nous contacter | Voir la pièce |
| 24 | 8798 | Embout | Disponible | Voir la pièce |
| 25 | 6151 | Ecrou | Non référencée | |
| 26 | 0709 | ECROU | Sur commande - Nous contacter | Voir la pièce |
| 27 | 9008 | Manette gaz | Sur commande - Nous contacter | Voir la pièce |
| 28 | 100246 | Ressort | Non référencée | |
| 29 | 100244 | Embout | Disponible | Voir la pièce |
| 30 | 100242 | Vis règlage | Disponible | Voir la pièce |
| 31 | 100245 | Ressort | Non référencée | |
| 32 | 100243 | EMBOUT LG 50 | Sur commande - Nous contacter | Voir la pièce |
| 33 | 100054 | Poignée | Disponible | Voir la pièce |
| 33 | 100054 | Poignée | Disponible | Voir la pièce |
| 34 | 100023 | Enjoliveur | Non référencée | |
| 34 | 100023 | Enjoliveur | Non référencée | |
| 34 | 100023 | Enjoliveur | Non référencée | |
| 35 | 100261 | Contacteur | Sur commande - Nous contacter | Voir la pièce |
| 36 | 6390 | Ressort | Sur commande - Nous contacter | Voir la pièce |
| 37 | 4265 | Ecrou frein | Sur commande - Nous contacter | Voir la pièce |
| 38 | 1997 | RONDELLE DE LAME | Non référencée | |
| 39 | 6041 | Vis | Disponible | Voir la pièce |
| 40 | 100019 | Vis | Sur commande - Nous contacter | Voir la pièce |
| 40 | 100019 | Vis | Sur commande - Nous contacter | Voir la pièce |
| 41 | 100266 | Vis | Sur commande - Nous contacter | Voir la pièce |
| 42 | 100008 | Ecrou | Non référencée | |
| 43 | 4633 | Ecrou | Disponible | Voir la pièce |
| 44 | 100263 | Obturateur | Sur commande - Nous contacter | Voir la pièce |
| 45 | 4822 | Ecrou | Sur commande - Nous contacter | Voir la pièce |
| 46 | 100022 | Vis | Sur commande - Nous contacter | Voir la pièce |
| 47 | 8805 | Câble+ poignée | Sur commande - Nous contacter | Voir la pièce |
| 47 | 9052 | Poignée + câble | Sur commande - Nous contacter | Voir la pièce |
| 48 | 2014 | Rondelle | Sur commande - Nous contacter | Voir la pièce |
| 48 | 2014 | Rondelle | Sur commande - Nous contacter | Voir la pièce |
| 49 | 0724 | Rondelle | Sur commande - Nous contacter | Voir la pièce |
| 50 | 2209 | Vis | Non référencée | |
| 51 | 2478 | Rondelle | Sur commande - Nous contacter | Voir la pièce |
| 52 | 4793 | Passe-fil | Non référencée | |
| 53 | 4778 | Collier | Sur commande - Nous contacter | Voir la pièce |
| 54 | 0421 | Vis | Disponible | Voir la pièce |
| 55 | 4526 | CLAVETTE B DROIT | Sur commande - Nous contacter | Voir la pièce |
| 56 | 3817 | Vis | Disponible | Voir la pièce |
| 57 | 9045 | Grille moteur Robin | Sur commande - Nous contacter | Voir la pièce |
| 58 | 9044 | Grille moteur Honda | Sur commande - Nous contacter | Voir la pièce |
| 59 | 100025 | Rondelle | Sur commande - Nous contacter | Voir la pièce |
| 59 | 100025 | Rondelle | Sur commande - Nous contacter | Voir la pièce |
| 60 | 8805 | Câble+ poignée | Sur commande - Nous contacter | Voir la pièce |
| 60 | K308020009 | CABLE EMBRAYAGE | Non référencée | |
| 61 | K307010018 | LEVIER EMBRAYAGE | Non référencée | |
| 62 | 6553 | Câble gaz | Disponible | Voir la pièce |
| 63 | 100241 | Courroie | Sur commande - Nous contacter | Voir la pièce |
| 64 | 100314 | Plaque de debrayage sup | Disponible | Voir la pièce |
| 65 | 100313 | Plaque de debrayage inf | Disponible | Voir la pièce |
| 66 | 100009 | Vis | Sur commande - Nous contacter | Voir la pièce |
| 67 | 100020 | Ecrou | Sur commande - Nous contacter | Voir la pièce |
| 67 | 100020 | Ecrou | Sur commande - Nous contacter | Voir la pièce |
| 68 | 100238 | Arbre rotor | Disponible | Voir la pièce |
| 69 | 1286 | Rondelle | Sur commande - Nous contacter | Voir la pièce |
| 70 | 100155A | Axe fixation couteaux | Disponible | Voir la pièce |
| 71 | 100163 | Couteaux | Sur commande - Nous contacter | Voir la pièce |
| 72 | 100158 | Entretoise | Sur commande - Nous contacter | Voir la pièce |
| 73 | 100159 | Entretoise | Sur commande - Nous contacter | Voir la pièce |
| 74 | 9063 | Goupille | Sur commande - Nous contacter | Voir la pièce |
| 75 | 100172 | Palier | Disponible | Voir la pièce |
| 76 | 100282 | Poulie rotor | Disponible | Voir la pièce |
| 77 | 9061 | Goupille | Disponible | Voir la pièce |
| 78 | 100278 | Vis | Disponible | Voir la pièce |
| 79 | 100166A | Tringle | Disponible | Voir la pièce |
| 80 | 100178 | Levier verrouillage | Sur commande - Nous contacter | Voir la pièce |
| 81 | 3585 | Boule | Non référencée | |
| 82 | 9062 | Goupille | Sur commande - Nous contacter | Voir la pièce |
| 83 | *1 | Robin EX 13 | Non référencée | |
| 84 | *2 | Honda GC 160 | Non référencée | |
| 84 | 100310 | Roulement | Disponible | Voir la pièce |
| 85 | 100184 | Levier embr. | Disponible | Voir la pièce |
| 86 | 100186 | Levier fixation frein | Disponible | Voir la pièce |
| 87 | 100190 | Equerre | Sur commande - Nous contacter | Voir la pièce |
| 88 | 9079 | Vis | Sur commande - Nous contacter | Voir la pièce |
| 89 | 100253 | Frein rotor | Disponible | Voir la pièce |
| 90 | 100259 | Vis | Sur commande - Nous contacter | Voir la pièce |
| 91 | 4544 | Vis | Disponible | Voir la pièce |
| 92 | 100312 | Entretoise | Sur commande - Nous contacter | Voir la pièce |
| 93 | 0992 | Ecrou | Sur commande - Nous contacter | Voir la pièce |
| 94 | 100258 | Galet embr. | Non référencée |
