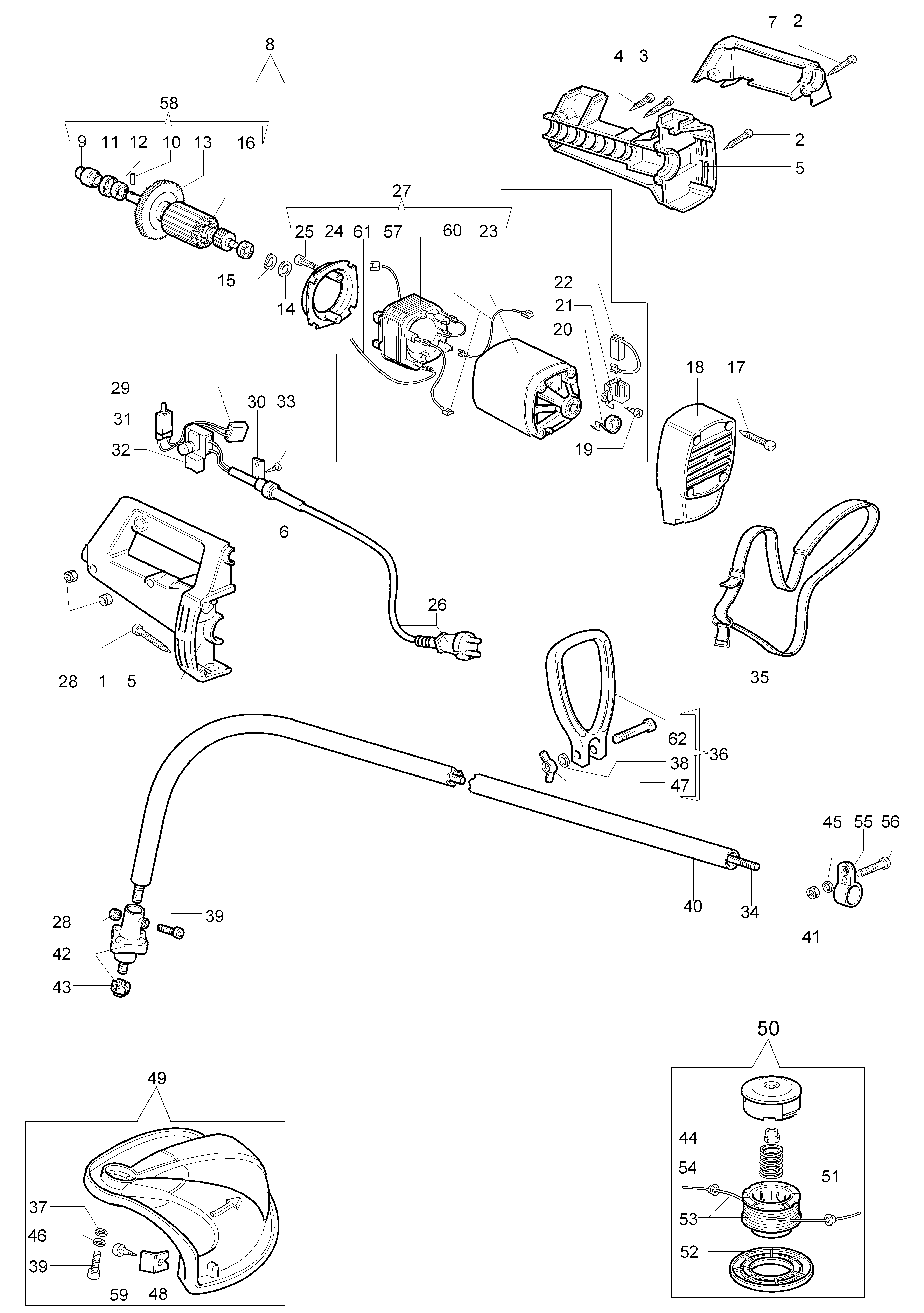

Vue Éclatée TR 100 E
Retrouvez les pièces détachées, références et repères disponibles pour TR 100 E.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 070000032R | Vis | Non reliée | |
| 2 | 011500060 | Vis | Disponible | Voir la pièce |
| 2 | 011500060 | Vis | Disponible | Voir la pièce |
| 3 | 070000033 | Vis | Disponible | Voir la pièce |
| 4 | 093000146 | Vis | Disponible | Voir la pièce |
| 5 | 070000249 | Poignee complete | Disponible | Voir la pièce |
| 5 | 070000249 | Poignee complete | Disponible | Voir la pièce |
| 6 | 011200084A | Passe-cable | Disponible | Voir la pièce |
| 7 | 070000215 | Couvercle | Disponible | Voir la pièce |
| 8 | 4198007R | Moteur électrique | Disponible | Voir la pièce |
| 9 | 070000121 | Connection | Disponible | Voir la pièce |
| 10 | 3022019 | Goupille | Disponible | Voir la pièce |
| 11 | 011500087 | Carter embrague | Disponible | Voir la pièce |
| 12 | 3035235R | Roulement | Disponible | Voir la pièce |
| 13 | 011500036 | Ventilateur | Disponible | Voir la pièce |
| 14 | 011500086 | Carter embrague | Disponible | Voir la pièce |
| 15 | 011500033 | Bague | Disponible | Voir la pièce |
| 16 | 3035234R | Roulement | Non reliée | |
| 17 | 011500061 | Vis | Disponible | Voir la pièce |
| 18 | 070000180 | Couvercle | Disponible | Voir la pièce |
| 19 | 3960061AR | Vis | Disponible | Voir la pièce |
| 20 | 011500051 | Ressort | Disponible | Voir la pièce |
| 21 | 011500052 | Support charbon | Disponible | Voir la pièce |
| 22 | 011500345R | Charbon | Disponible | Voir la pièce |
| 23 | 070000220 | Boite moteur | Disponible | Voir la pièce |
| 24 | 011500466 | Deflecteur | Disponible | Voir la pièce |
| 25 | 3960036 | Vis | Disponible | Voir la pièce |
| 26 | 011500077 | Cable | Disponible | Voir la pièce |
| 27 | 070000225 | Stateur | Disponible | Voir la pièce |
| 28 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 28 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 29 | 4198107 | Condensateur | Disponible | Voir la pièce |
| 30 | 012000033R | Plaquette | Disponible | Voir la pièce |
| 31 | 2317022 | Arret electronique | Disponible | Voir la pièce |
| 32 | 3044026R | Interrupteur | Disponible | Voir la pièce |
| 33 | 012000028 | Vis | Disponible | Voir la pièce |
| 34 | 070000007 | Arbre trasmission | Disponible | Voir la pièce |
| 34 | 4198015A | Arbre trasmission | Disponible | Voir la pièce |
| 35 | 4160463AR | Harnais | Disponible | Voir la pièce |
| 36 | 4162042A | Poignee | Disponible | Voir la pièce |
| 37 | 3918010R | Rondelle | Disponible | Voir la pièce |
| 38 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 39 | 3801013R | Vis | Disponible | Voir la pièce |
| 39 | 3801013R | Vis | Disponible | Voir la pièce |
| 40 | 070000247 | Tuyau | Disponible | Voir la pièce |
| 41 | 3912005R | Ecrou | Disponible | Voir la pièce |
| 42 | 4198168R | Moyeu | Disponible | Voir la pièce |
| 43 | 4198167R | Flasque | Disponible | Voir la pièce |
| 44 | 4199011AR | Insert | Disponible | Voir la pièce |
| 45 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 46 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 47 | 3915006 | Ecrou | Disponible | Voir la pièce |
| 48 | 4174275R | Lame | Disponible | Voir la pièce |
| 49 | 4198115CR | Protection | Non reliée | |
| 50 | 4199040CR | Tête tap | Disponible | Voir la pièce |
| 51 | 4199005AR | Bague | Disponible | Voir la pièce |
| 52 | 4199026A | Couvercle | Disponible | Voir la pièce |
| 53 | 4199052 | Bobine | Disponible | Voir la pièce |
| 54 | 4199004R | Ressort | Non reliée | |
| 55 | 070000023A | Bande | Disponible | Voir la pièce |
| 56 | 072700176 | Vis | Disponible | Voir la pièce |
| 57 | 011500473 | Cable | Disponible | Voir la pièce |
| 58 | 070000177R | Induit | Disponible | Voir la pièce |
| 59 | 3960015 | Vis | Disponible | Voir la pièce |
| 60 | 011500474 | Cable | Disponible | Voir la pièce |
| 61 | 011500472 | Cable | Disponible | Voir la pièce |
| 62 | 3806049 | Vis | Disponible | Voir la pièce |
