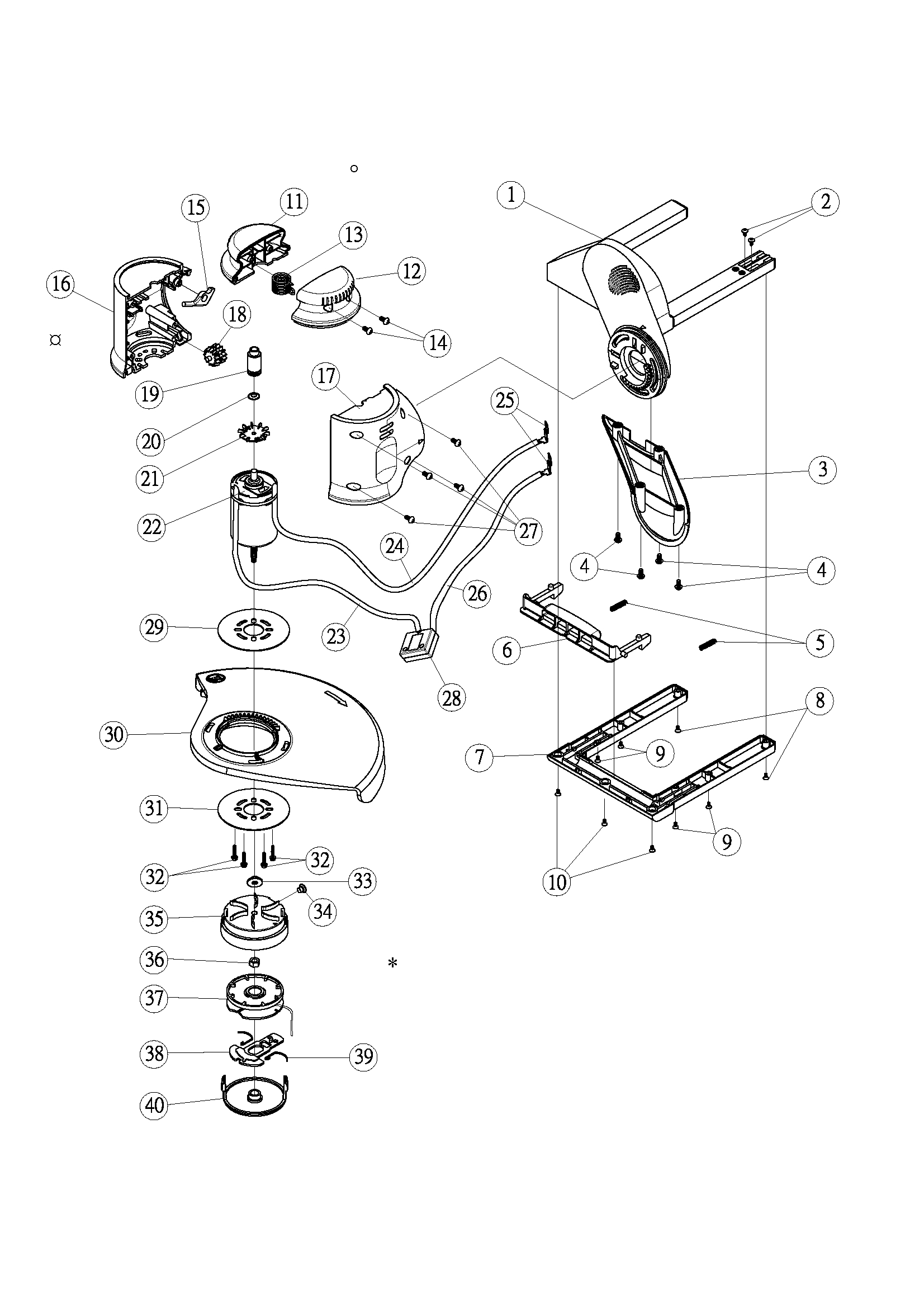

Vue Éclatée OM 361
Retrouvez les pièces détachées, références et repères disponibles pour OM 361.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| * | 39042A00033-0101 | Ensemble tête de coupe | Disponible | Voir la pièce |
| 1 | 38146A00107-0102 | Support sup. | Disponible | Voir la pièce |
| 2 | 46197A00062-0102 | Vis | Disponible | Voir la pièce |
| 3 | 18146A00099-0201 | Support inf. | Disponible | Voir la pièce |
| 4 | 46197A00154-0102 | Vis | Disponible | Voir la pièce |
| 4 | 46197A00154-0102 | Vis | Disponible | Voir la pièce |
| 5 | 26127A00078-0101 | Ressort | Disponible | Voir la pièce |
| 6 | 28163A00060-0201 | Barre d | Disponible | Voir la pièce |
| 7 | 28183A00063-0201 | Cache | Disponible | Voir la pièce |
| 8 | 46197A00240-0101 | Vis | Disponible | Voir la pièce |
| 9 | 46197A00183-0101 | Vis | Disponible | Voir la pièce |
| 9 | 46197A00183-0101 | Vis | Disponible | Voir la pièce |
| 10 | 46197A00154-0102 | Vis | Disponible | Voir la pièce |
| 11 | 28163A00059-0201 | Carter droit | Disponible | Voir la pièce |
| 12 | 28163A00058-0201 | Carter gauche | Disponible | Voir la pièce |
| 13 | 26127A00249-0101 | Ressort | Disponible | Voir la pièce |
| 14 | 46197A00154-0102 | Vis | Disponible | Voir la pièce |
| 15 | 28148A00302-0201 | Crochet | Disponible | Voir la pièce |
| 16 | 28182A00202-0202 | Carter moteur droit | Disponible | Voir la pièce |
| 17 | 28182A00203-0202 | Carter moteur gauche | Disponible | Voir la pièce |
| 18 | 28144A00102-0101 | Pignon | Disponible | Voir la pièce |
| 19 | 28135A00031-0101 | Montant | Disponible | Voir la pièce |
| 20 | 46198A00012-0103 | Ecrou | Disponible | Voir la pièce |
| 21 | 28185A00001-0102 | Ventilateur | Disponible | Voir la pièce |
| 22 | 14136A00032-0103 | Moteur | Disponible | Voir la pièce |
| 23 | 24138A00165-0101 | Câble rouge 275mm | Disponible | Voir la pièce |
| 24 | 24138A00166-0101 | Câble noir | Disponible | Voir la pièce |
| 25 | 26177A00024-0104 | Cosse | Disponible | Voir la pièce |
| 26 | 24138A00171-0101 | Câble rouge 385mm | Disponible | Voir la pièce |
| 27 | 46197A00154-0102 | Vis | Disponible | Voir la pièce |
| 28 | 24124A00019-0104 | Switch | Disponible | Voir la pièce |
| 29 | 28199A00002-9901 | Joint | Disponible | Voir la pièce |
| 30 | 38182A00085-0104 | Protecteur | Disponible | Voir la pièce |
| 31 | 26147A00254-0102 | Support moteur | Disponible | Voir la pièce |
| 32 | 46196A00083-0102 | Vis | Disponible | Voir la pièce |
| 32 | 46196A00083-0102 | Vis | Disponible | Voir la pièce |
| 33 | 46129A00002-0104 | Rondelle | Disponible | Voir la pièce |
| 34 | 46194A00032-0102 | Rivet | Disponible | Voir la pièce |
| 35 | 28148A00088-0105 | Carter | Disponible | Voir la pièce |
| 36 | 46198A00031-0102 | Ecrou | Disponible | Voir la pièce |
| 37 | 39042A00035-0101 | Bobine fil | Disponible | Voir la pièce |
| 38 | 28127A00002-0108 | Guide | Disponible | Voir la pièce |
| 39 | 26127A00001-0104 | Ressort | Disponible | Voir la pièce |
| 40 | 28182A00115-0104 | Cache | Disponible | Voir la pièce |
