Vue Éclatée SPARTA 44 FE
Retrouvez les pièces détachées, références et repères disponibles pour SPARTA 44 FE.

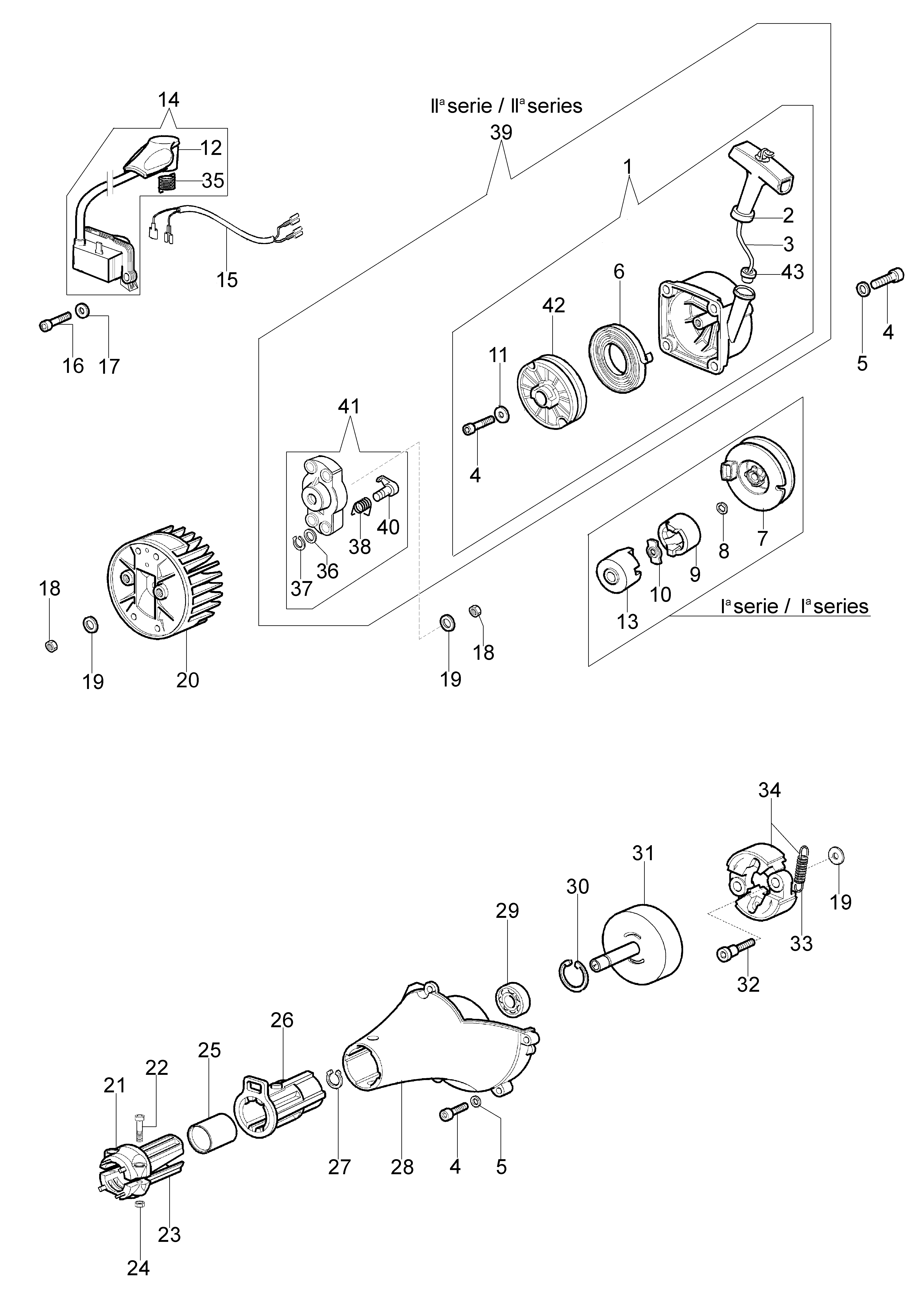

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61200259R | Demarrage complet | Disponible | Voir la pièce |
| 2 | 61200015R | Poignée de démarrage | Disponible | Voir la pièce |
| 3 | 56520087R | Cordelette | Disponible | Voir la pièce |
| 4 | 3801010R | Goupille | Disponible | Voir la pièce |
| 4 | 3801010R | Goupille | Disponible | Voir la pièce |
| 4 | 3801010R | Goupille | Disponible | Voir la pièce |
| 5 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 5 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 6 | 004000132R | Ressort | Non reliée | |
| 7 | 56520038AR | Poulie | Non reliée | |
| 8 | 3027005R | Bague | Non reliée | |
| 9 | 56520039AR | Entretoise | Non reliée | |
| 10 | 56520040AR | Bride | Non reliée | |
| 11 | 3918028R | Rondelle | Disponible | Voir la pièce |
| 12 | 61200012AR | Capot de bougie | Disponible | Voir la pièce |
| 13 | 61200062AR | Entraineur | Disponible | Voir la pièce |
| 14 | 61250015CR | Bobine | Non reliée | |
| 15 | 61250047R | Cable | Disponible | Voir la pièce |
| 16 | 3801013R | Vis | Disponible | Voir la pièce |
| 17 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 18 | 3912009 | Ecrou | Disponible | Voir la pièce |
| 18 | 3912009 | Ecrou | Disponible | Voir la pièce |
| 19 | 3818011AR | Rondelle | Disponible | Voir la pièce |
| 19 | 3818011AR | Rondelle | Disponible | Voir la pièce |
| 19 | 3818011AR | Rondelle | Disponible | Voir la pièce |
| 20 | 61250014AR | Volant | Disponible | Voir la pièce |
| 21 | 61200192AR | Entretoise | Disponible | Voir la pièce |
| 22 | 3801015R | Vis | Disponible | Voir la pièce |
| 23 | 61200192AR | Entretoise | Disponible | Voir la pièce |
| 24 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 25 | 4196038R | Bague | Disponible | Voir la pièce |
| 26 | 4196037R | Manchon | Disponible | Voir la pièce |
| 27 | 3024015R | Bague seeger | Disponible | Voir la pièce |
| 28 | 61200071AR | Carter | Disponible | Voir la pièce |
| 29 | 3035042R | Roulement | Disponible | Voir la pièce |
| 30 | 3025022R | Bague seeger | Disponible | Voir la pièce |
| 31 | 4191030R | Cloche embrayage | Disponible | Voir la pièce |
| 32 | 4191027FR | Pivot | Disponible | Voir la pièce |
| 33 | 4191028R | Ressort | Disponible | Voir la pièce |
| 34 | 4191153BR | Embrayage | Non reliée | |
| 35 | 50050127R | Ressort | Non reliée | |
| 36 | 3064010R | Bague | Disponible | Voir la pièce |
| 37 | 3024007R | Bague seeger | Disponible | Voir la pièce |
| 38 | 4191017AR | Ressort | Disponible | Voir la pièce |
| 39 | 61200261 | Kit demarrage | Disponible | Voir la pièce |
| 40 | 4191016R | Cliquet | Disponible | Voir la pièce |
| 41 | 61252002R | Entraineur | Disponible | Voir la pièce |
| 42 | 4191018BR | Poulie de démarrage | Disponible | Voir la pièce |
| 43 | 072700089R | Bague | Disponible | Voir la pièce |

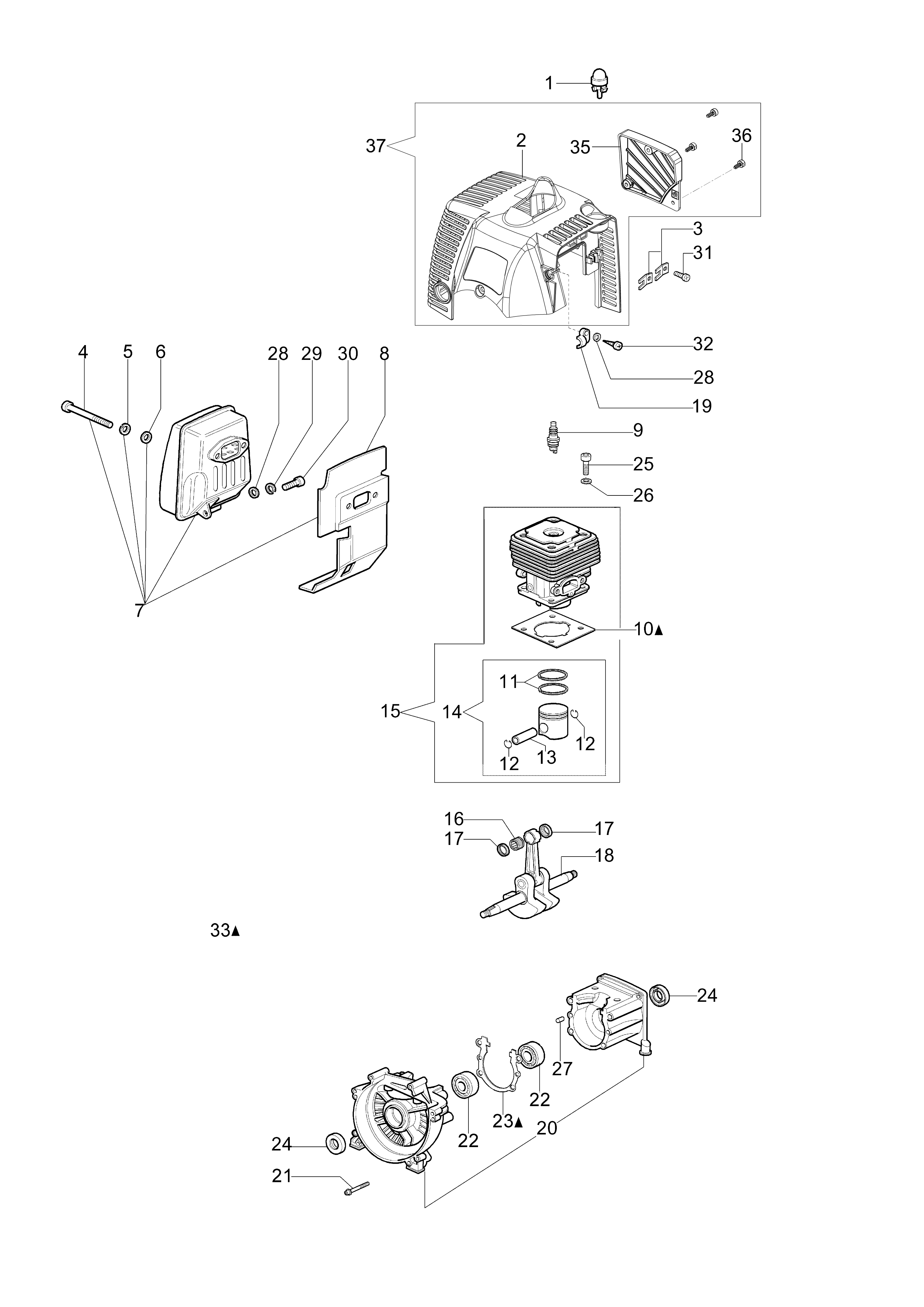

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 2318817R | Air purge | Non reliée | |
| 2 | 61200078AR | Capot cylindre | Disponible | Voir la pièce |
| 3 | 4191069BR | Plaque | Disponible | Voir la pièce |
| 4 | 3801069R | Vis | Disponible | Voir la pièce |
| 5 | 3819036R | Rondelle | Disponible | Voir la pièce |
| 6 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 7 | 61200061AR | Pot | Non reliée | |
| 8 | 61200063AR | Deflecteur | Non reliée | |
| 9 | 3055115R | Bougie | Non reliée | |
| 10 | 61350272R | Joint | Disponible | Voir la pièce |
| 11 | 074000405R | Segment | Disponible | Voir la pièce |
| 12 | 004900061R | Bague | Disponible | Voir la pièce |
| 12 | 004900061R | Bague | Disponible | Voir la pièce |
| 13 | 50110047R | Axe piston | Disponible | Voir la pièce |
| 14 | 50120034A | Piston complet Ø40 | Disponible | Voir la pièce |
| 15 | 61330204 | Cylindre compl. Ø40 | Disponible | Voir la pièce |
| 16 | 50110044R | Roulement | Disponible | Voir la pièce |
| 17 | 50110043AR | Entretoise | Disponible | Voir la pièce |
| 17 | 50110043AR | Entretoise | Disponible | Voir la pièce |
| 18 | 61200001R | Vilebrequin | Disponible | Voir la pièce |
| 19 | 61200064R | Collier | Disponible | Voir la pièce |
| 20 | 61350346 | Carter moteur complet | Disponible | Voir la pièce |
| 21 | 3860096R | Vis | Disponible | Voir la pièce |
| 22 | 094000006R | Roulement | Disponible | Voir la pièce |
| 22 | 094000006R | Roulement | Disponible | Voir la pièce |
| 23 | 61200006AR | Joint | Disponible | Voir la pièce |
| 24 | 094000099R | Bague | Disponible | Voir la pièce |
| 24 | 094000099R | Bague | Disponible | Voir la pièce |
| 25 | 094000101R | Vis | Disponible | Voir la pièce |
| 26 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 27 | 3023008R | Goupille | Disponible | Voir la pièce |
| 28 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 28 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 29 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 30 | 3801010R | Goupille | Disponible | Voir la pièce |
| 31 | 3960030R | Vis | Disponible | Voir la pièce |
| 32 | 3960069AR | Vis | Disponible | Voir la pièce |
| 33 | 61202038BR | Kit joints | Disponible | Voir la pièce |
| 35 | 61330079R | Couvercle | Disponible | Voir la pièce |
| 36 | 3893009R | Vis tension | Disponible | Voir la pièce |
| 37 | 61330081AR | Kit capot cylindre | Disponible | Voir la pièce |

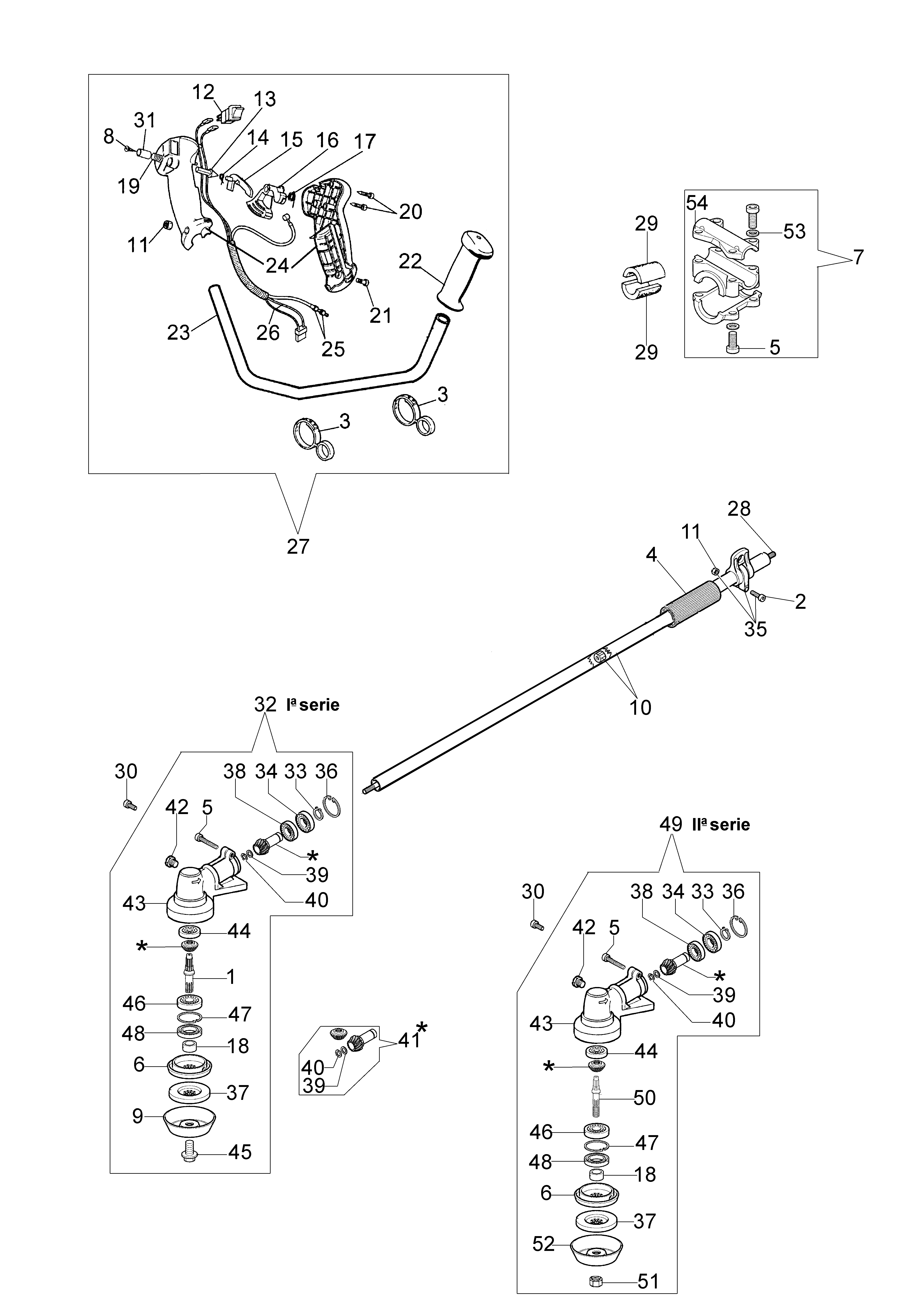

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61040106A | Pivot | Non reliée | |
| 2 | 3801015R | Vis | Disponible | Voir la pièce |
| 3 | 61170132R | Passe-cable | Disponible | Voir la pièce |
| 3 | 61170132R | Passe-cable | Disponible | Voir la pièce |
| 4 | 4179094AR | Poignée | Disponible | Voir la pièce |
| 5 | 3801013R | Vis | Disponible | Voir la pièce |
| 5 | 3801013R | Vis | Disponible | Voir la pièce |
| 5 | 3801013R | Vis | Disponible | Voir la pièce |
| 6 | 61040145R | Moyeu | Disponible | Voir la pièce |
| 6 | 61040145R | Moyeu | Disponible | Voir la pièce |
| 7 | 074000183AR | Etau | Disponible | Voir la pièce |
| 8 | 3960021 | Vis | Disponible | Voir la pièce |
| 9 | 4100456R | Protection | Non reliée | |
| 10 | 4191192R | Tuyau Ø28 | Disponible | Voir la pièce |
| 11 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 11 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 12 | 2317021R | Interrupteur | Non reliée | |
| 13 | 4138358R | Interrupteur | Disponible | Voir la pièce |
| 14 | 4138360R | Ressort | Disponible | Voir la pièce |
| 15 | 4174246AR | Levier | Disponible | Voir la pièce |
| 16 | 4174245CR | Levier accelerateur | Disponible | Voir la pièce |
| 17 | 4138361R | Ressort | Disponible | Voir la pièce |
| 18 | 61040066R | Entretoise | Non reliée | |
| 18 | 61040066R | Entretoise | Non reliée | |
| 19 | 4100098BR | Ressort | Disponible | Voir la pièce |
| 20 | 3960029 | Vis | Disponible | Voir la pièce |
| 21 | 3801016R | Vis | Disponible | Voir la pièce |
| 22 | 61040140R | Poignée | Disponible | Voir la pièce |
| 23 | 4174187ER | Guidon | Non reliée | |
| 24 | 61040131R | Poignee | Disponible | Voir la pièce |
| 25 | 61200047R | Cable accellerateur | Disponible | Voir la pièce |
| 26 | 61200046R | Cable | Disponible | Voir la pièce |
| 27 | 61200175R | Guidon compl. | Disponible | Voir la pièce |
| 28 | 4098116R | Arbre trasmission | Disponible | Voir la pièce |
| 29 | 074000035R | Amortisseur | Disponible | Voir la pièce |
| 29 | 074000035R | Amortisseur | Disponible | Voir la pièce |
| 30 | 3901008R | Vis | Disponible | Voir la pièce |
| 30 | 3901008R | Vis | Disponible | Voir la pièce |
| 31 | 4138359R | Interrupteur | Disponible | Voir la pièce |
| 32 | 61250287A | Couple conique Ø28 | Disponible | Voir la pièce |
| 33 | 3024012R | Bague seeger | Disponible | Voir la pièce |
| 33 | 3024012R | Bague seeger | Disponible | Voir la pièce |
| 34 | 3035023R | Roulement | Non reliée | |
| 34 | 3035023R | Roulement | Non reliée | |
| 35 | 4179194AR | Bande Ø28 | Non reliée | |
| 36 | 3025019R | Bague | Disponible | Voir la pièce |
| 36 | 3025019R | Bague | Disponible | Voir la pièce |
| 37 | 4179089R | Flasque | Disponible | Voir la pièce |
| 37 | 4179089R | Flasque | Disponible | Voir la pièce |
| 38 | 3034019R | Roulement | Disponible | Voir la pièce |
| 38 | 3034019R | Roulement | Disponible | Voir la pièce |
| 39 | 4138311A | Rondelle | Disponible | Voir la pièce |
| 39 | 4138311A | Rondelle | Disponible | Voir la pièce |
| 39 | 4138311A | Rondelle | Disponible | Voir la pièce |
| 40 | 3025009 | Bague seeger | Disponible | Voir la pièce |
| 40 | 3025009 | Bague seeger | Disponible | Voir la pièce |
| 40 | 3025009 | Bague seeger | Disponible | Voir la pièce |
| 41 | 61040133A | Kit engranages | Disponible | Voir la pièce |
| 42 | 61040071R | Bouchon huile | Disponible | Voir la pièce |
| 42 | 61040071R | Bouchon huile | Disponible | Voir la pièce |
| 43 | 61040144R | Boite engrenage | Disponible | Voir la pièce |
| 43 | 61040144R | Boite engrenage | Disponible | Voir la pièce |
| 44 | 3034218R | Roulement | Disponible | Voir la pièce |
| 44 | 3034218R | Roulement | Disponible | Voir la pièce |
| 45 | 61040074AR | Vis | Non reliée | |
| 46 | 3034012R | Roulement | Non reliée | |
| 46 | 3034012R | Roulement | Non reliée | |
| 47 | 3025022R | Bague seeger | Disponible | Voir la pièce |
| 47 | 3025022R | Bague seeger | Disponible | Voir la pièce |
| 48 | 3050018R | Bague | Disponible | Voir la pièce |
| 48 | 3050018R | Bague | Disponible | Voir la pièce |
| 49 | 61250287A | Couple conique Ø28 | Disponible | Voir la pièce |
| 50 | 61250054R | Pivot | Disponible | Voir la pièce |
| 51 | 61110075R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 52 | 61110074AR | Protection | Non reliée | |
| 53 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 54 | 072700264CR | Etau | Disponible | Voir la pièce |

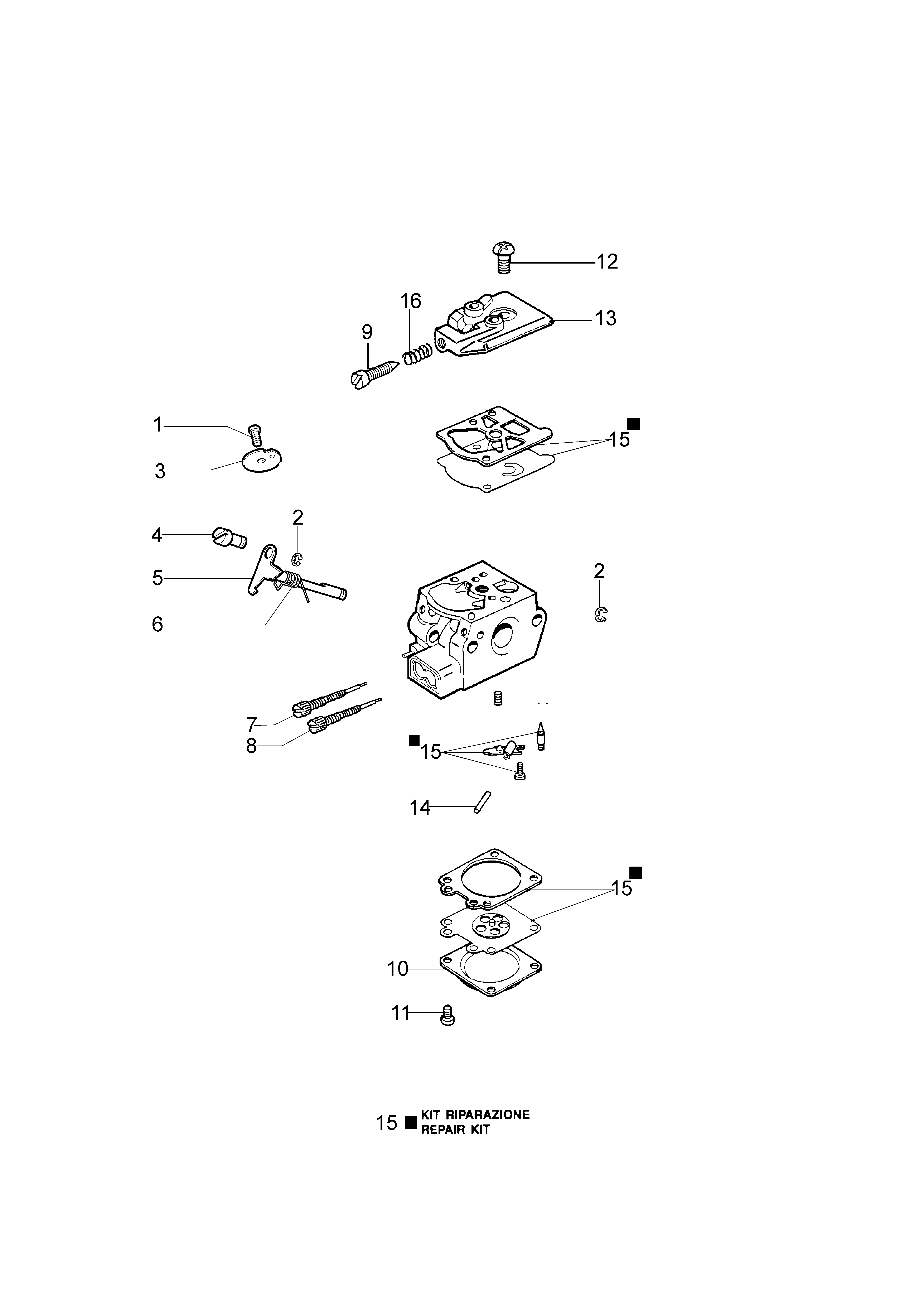

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 50010141 | Vis | Disponible | Voir la pièce |
| 2 | 095000164 | Bague | Disponible | Voir la pièce |
| 2 | 095000164 | Bague | Disponible | Voir la pièce |
| 3 | 072700211 | Papillon | Disponible | Voir la pièce |
| 4 | 2318211 | Pivot | Disponible | Voir la pièce |
| 5 | 2318737 | Arbre | Disponible | Voir la pièce |
| 6 | 072700347 | Ressort | Disponible | Voir la pièce |
| 7 | 2318837 | Vis H | Disponible | Voir la pièce |
| 8 | 2318893 | Vis L | Disponible | Voir la pièce |
| 9 | 074000240 | Vis de reglage | Disponible | Voir la pièce |
| 10 | 2318191 | Couvercle | Disponible | Voir la pièce |
| 11 | 035000162 | Vis | Disponible | Voir la pièce |
| 12 | 003300197 | Vis | Disponible | Voir la pièce |
| 13 | 375100087 | Couvercle | Disponible | Voir la pièce |
| 14 | 003300201 | Axe | Disponible | Voir la pièce |
| 15 | 2318671 | Kit réparation | Non reliée | |
| 15 | 2318671 | Kit réparation | Non reliée | |
| 15 | 2318671 | Kit réparation | Non reliée | |
| 15 | 2318671 | Kit réparation | Non reliée | |
| 16 | 094600148 | Ressort | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | - | N | Non reliée | |
| 2 | 3960040R | Vis | Disponible | Voir la pièce |
| 2 | 3960040R | Vis | Disponible | Voir la pièce |
| 3 | 4174278R | Plaquette | Disponible | Voir la pièce |

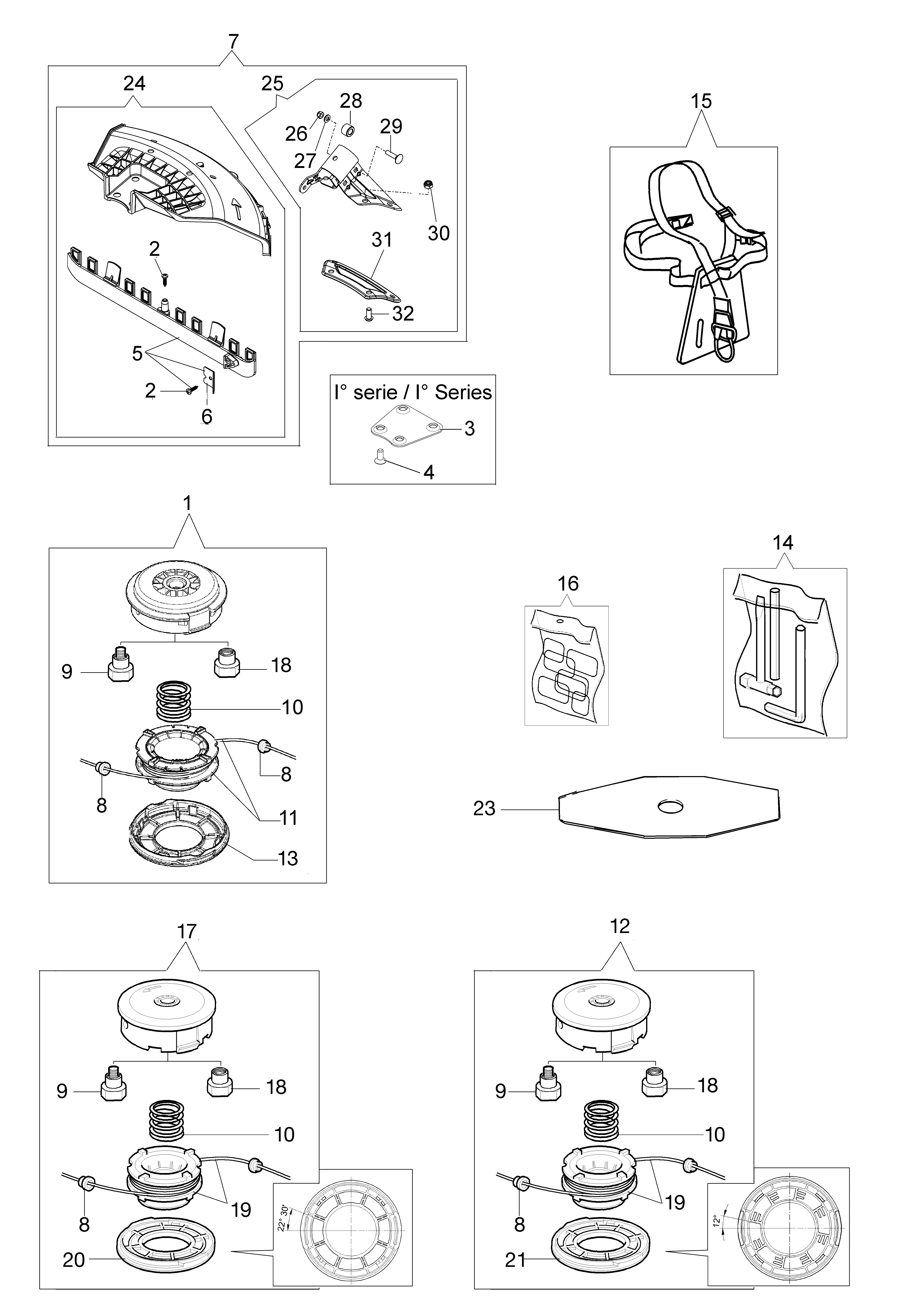

| 4 | 3802004DR | Vis | Disponible | Voir la pièce |
| 5 | 61330252 | Bande | Non reliée | |
| 6 | 4174275R | Lame | Disponible | Voir la pièce |
| 7 | 61330049 | Kit protection | Disponible | Voir la pièce |
| 8 | 4199005AR | Bague | Disponible | Voir la pièce |
| 8 | 4199005AR | Bague | Disponible | Voir la pièce |
| 8 | 4199005AR | Bague | Disponible | Voir la pièce |
| 8 | 4199005AR | Bague | Disponible | Voir la pièce |
| 9 | 63030009R | Insert (male) | Non reliée | |
| 9 | 63030009R | Insert (male) | Non reliée | |
| 9 | 63030009R | Insert (male) | Non reliée | |
| 10 | 4199004R | Ressort | Non reliée | |
| 10 | 4199004R | Ressort | Non reliée | |
| 10 | 4199004R | Ressort | Non reliée | |
| 11 | 4199042R | Bobine nylon Ø3 | Disponible | Voir la pièce |
| 12 | 61459102 | Tete fil nylon cpl. Ø 3 | Disponible | Voir la pièce |
| 13 | 4199035BR | Couvercle | Disponible | Voir la pièce |
| 14 | 61052031R | Kit outils | Disponible | Voir la pièce |
| 15 | 61200106R | Harnais | Disponible | Voir la pièce |
| 16 | 61202061 | Kit etiquettes | Disponible | Voir la pièce |
| 17 | - | N | Non reliée | |
| 18 | 61110076R | Insert (female) | Non reliée | |
| 18 | 61110076R | Insert (female) | Non reliée | |
| 18 | 61110076R | Insert (female) | Non reliée | |
| 19 | 4199052 | Bobine | Disponible | Voir la pièce |
| 19 | 4199052 | Bobine | Disponible | Voir la pièce |
| 20 | 4199026A | Couvercle | Disponible | Voir la pièce |
| 21 | 4199046 | Couvercle | Disponible | Voir la pièce |
| 23 | 4095675BR | Lame en acier spécial pour herbe | Non reliée | |
| 24 | 61330232 | Protection | Non reliée | |
| 25 | 61330042 | Bande | Disponible | Voir la pièce |
| 26 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 27 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 28 | 61330042 | Bande | Disponible | Voir la pièce |
| 29 | 3910005 | Vis | Disponible | Voir la pièce |
| 30 | 3914008R | Ecrou | Disponible | Voir la pièce |
| 31 | 61330039 | Plaquette | Disponible | Voir la pièce |
| 32 | 3933020R | Vis | Disponible | Voir la pièce |

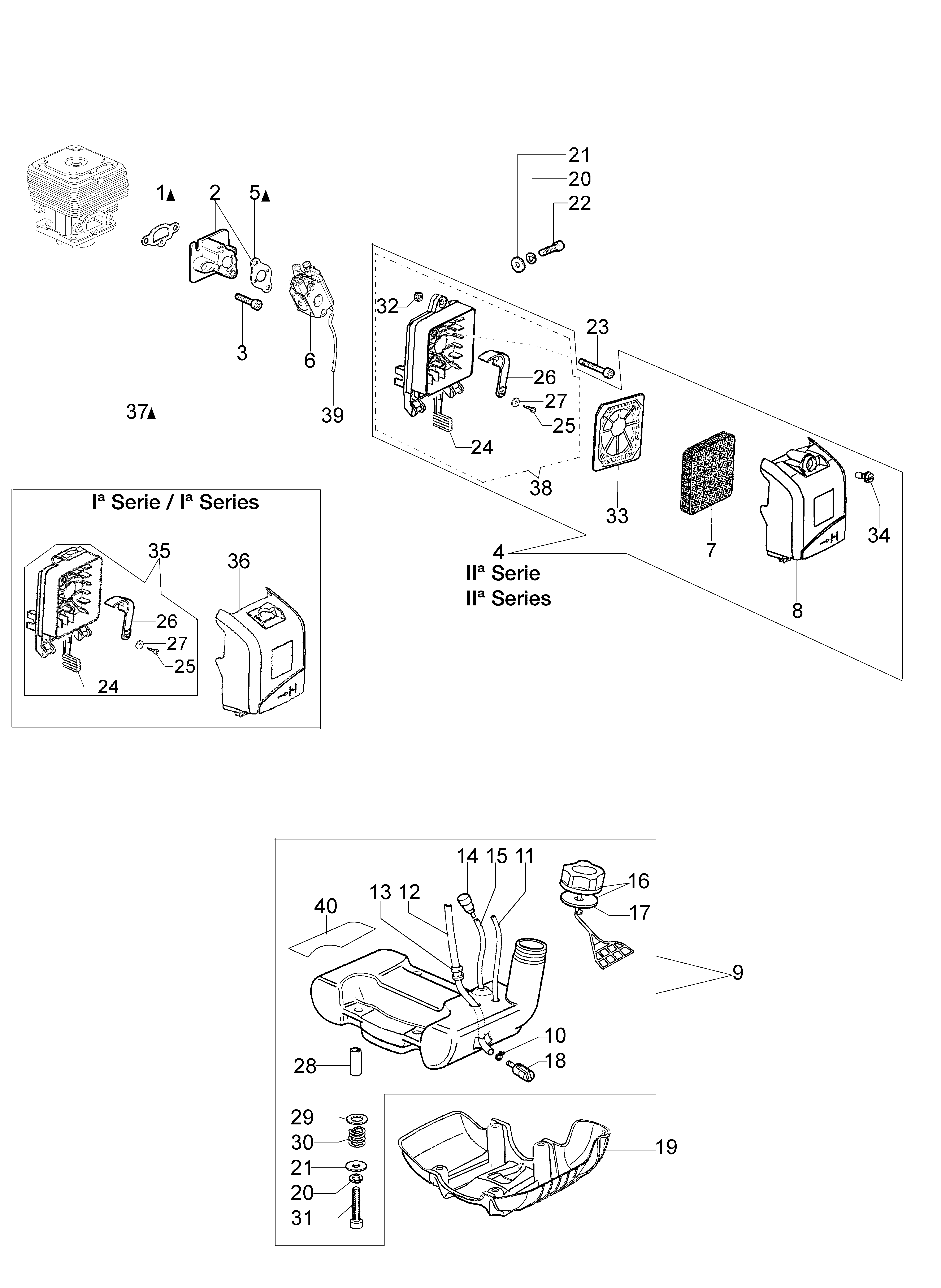

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61200019AR | Joint | Disponible | Voir la pièce |
| 2 | 61200198 | Bride termique | Disponible | Voir la pièce |
| 3 | 3801015R | Vis | Disponible | Voir la pièce |
| 4 | 61330043 | Kit filtre air | Disponible | Voir la pièce |
| 5 | 61200196AR | Joint | Disponible | Voir la pièce |
| 6 | 2318765AR | Carburateur WT-869A | Disponible | Voir la pièce |
| 7 | 61330019AR | Filtre aire | Disponible | Voir la pièce |
| 8 | 61200215AR | Couvercle filtre air | Disponible | Voir la pièce |
| 9 | 61200028DR | Reservoir complet | Non reliée | |
| 10 | 4098377R | Bande | Disponible | Voir la pièce |
| 11 | 61350328R | Tuyau | Disponible | Voir la pièce |
| 12 | 3073014AR | Tuyau | Non reliée | |
| 13 | 4161211R | Passetube | Disponible | Voir la pièce |
| 14 | 61070011AR | Soupape | Disponible | Voir la pièce |
| 15 | 61250228R | Tuyau | Disponible | Voir la pièce |
| 16 | 61070079AR | Bouchon | Disponible | Voir la pièce |
| 17 | 61070006R | Joint | Disponible | Voir la pièce |
| 18 | 61370639R | Filtre mix | Disponible | Voir la pièce |
| 19 | 61200238AR | Protection | Disponible | Voir la pièce |
| 20 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 20 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 21 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 21 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 22 | 3801013R | Vis | Disponible | Voir la pièce |
| 23 | 4175097 | Vis | Disponible | Voir la pièce |
| 24 | 61200024R | Levier | Disponible | Voir la pièce |
| 24 | 61200024R | Levier | Disponible | Voir la pièce |
| 25 | 3960069AR | Vis | Disponible | Voir la pièce |
| 25 | 3960069AR | Vis | Disponible | Voir la pièce |
| 26 | 61200023AR | Papillon | Disponible | Voir la pièce |
| 26 | 61200023AR | Papillon | Disponible | Voir la pièce |
| 27 | 4120070R | Rondelle | Non reliée | |
| 27 | 4120070R | Rondelle | Non reliée | |
| 28 | 61200128R | Entretoise | Disponible | Voir la pièce |
| 29 | 3916008R | Rondelle | Non reliée | |
| 30 | 61200129R | Ressort | Disponible | Voir la pièce |
| 31 | 3801016R | Vis | Disponible | Voir la pièce |
| 32 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 33 | 61330035R | Protection fltre | Disponible | Voir la pièce |
| 34 | 61330040AR | Vis | Disponible | Voir la pièce |
| 35 | 61202064R | Support complet | Disponible | Voir la pièce |
| 36 | 61330043 | Kit filtre air | Disponible | Voir la pièce |
| 37 | 61202038BR | Kit joints | Disponible | Voir la pièce |
| 37 | 61202038BR | Kit joints | Disponible | Voir la pièce |
| 37 | 61202038BR | Kit joints | Disponible | Voir la pièce |
| 38 | 61202067 | Kit support filtre à air | Disponible | Voir la pièce |
| 39 | 3073008R | Tuyau | Non reliée | |
| 40 | 61210047R | Protection | Disponible | Voir la pièce |
