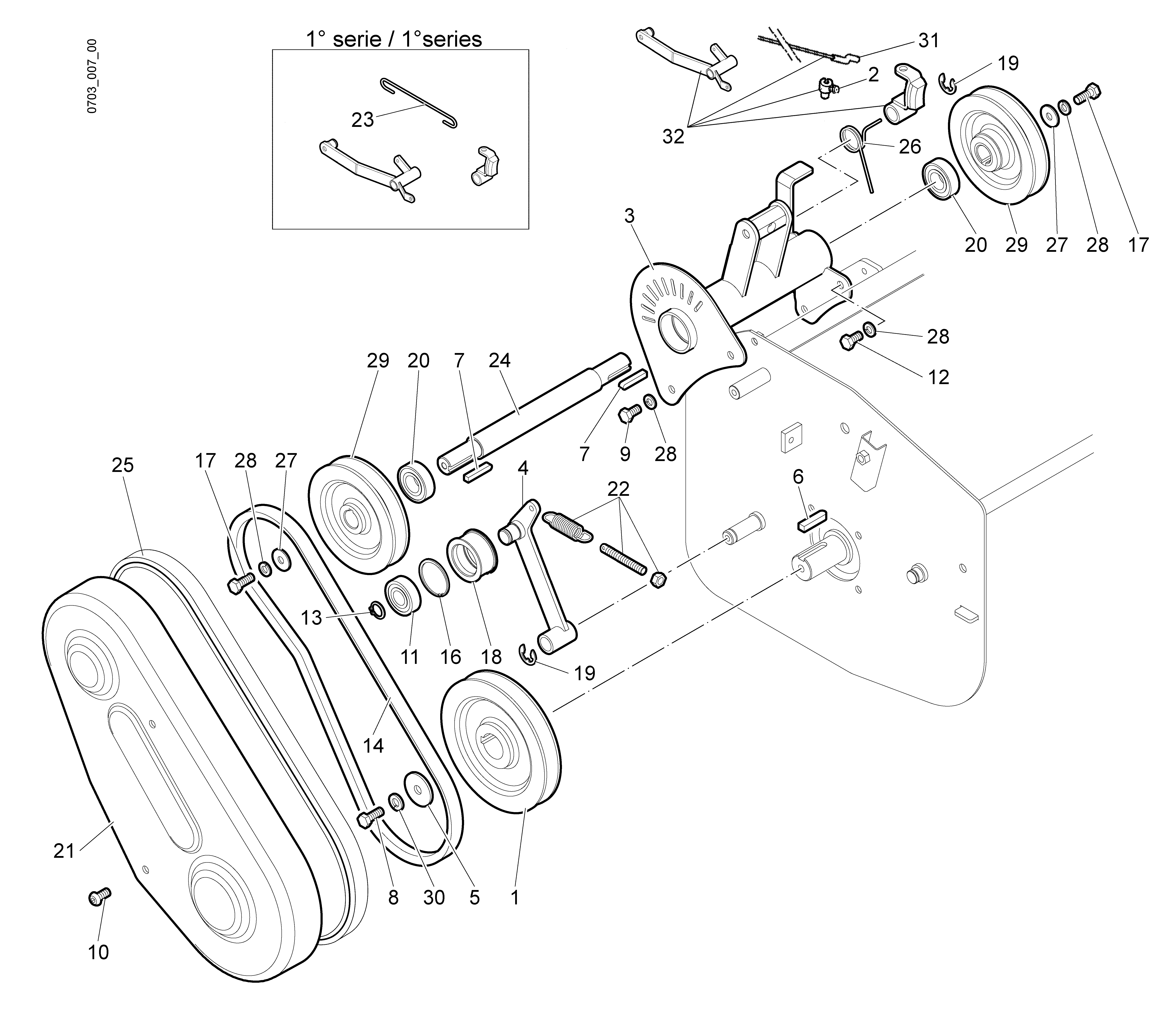

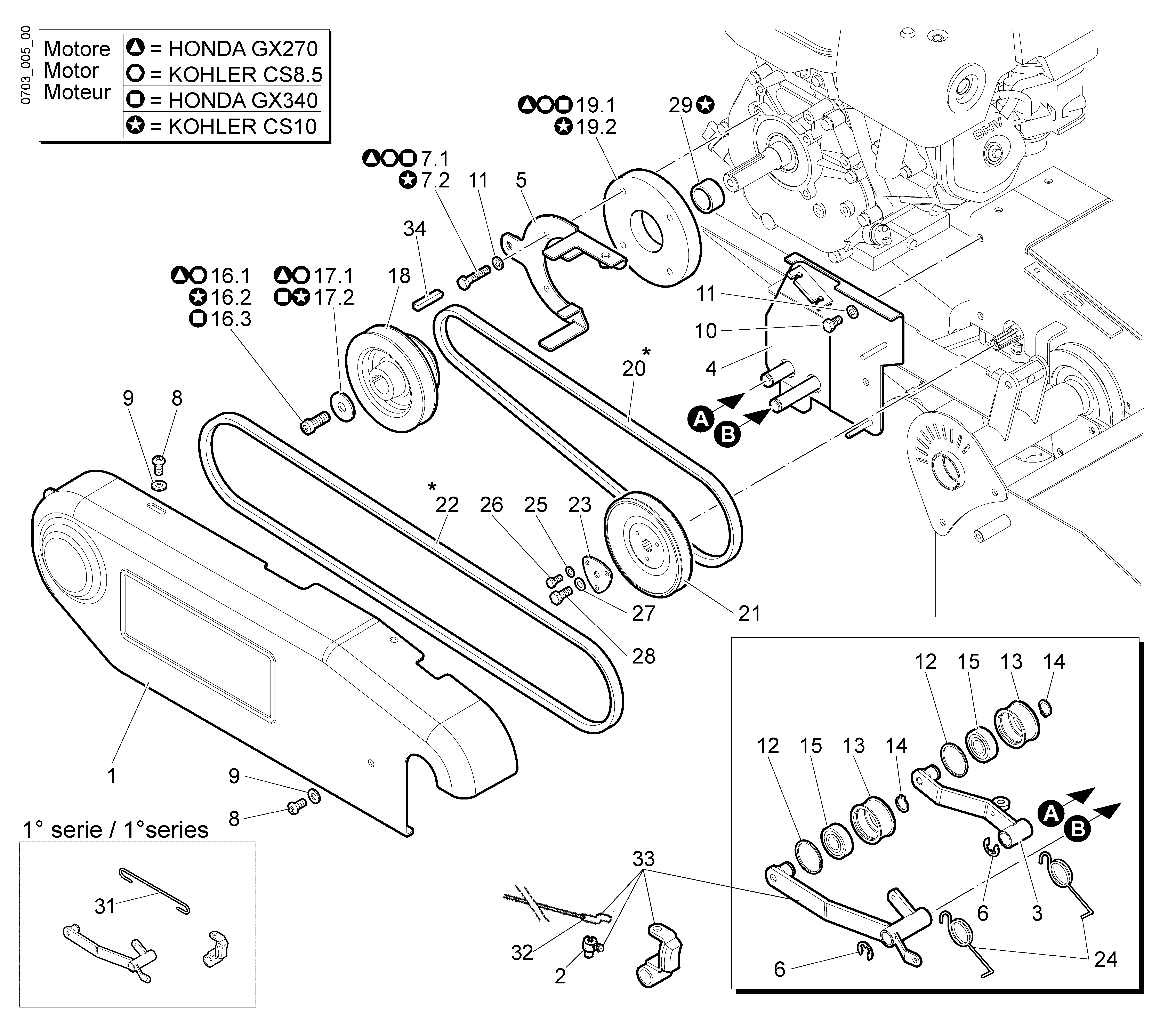

Vue Éclatée WB 80 KR 11
Retrouvez les pièces détachées, références et repères disponibles pour WB 80 KR 11.

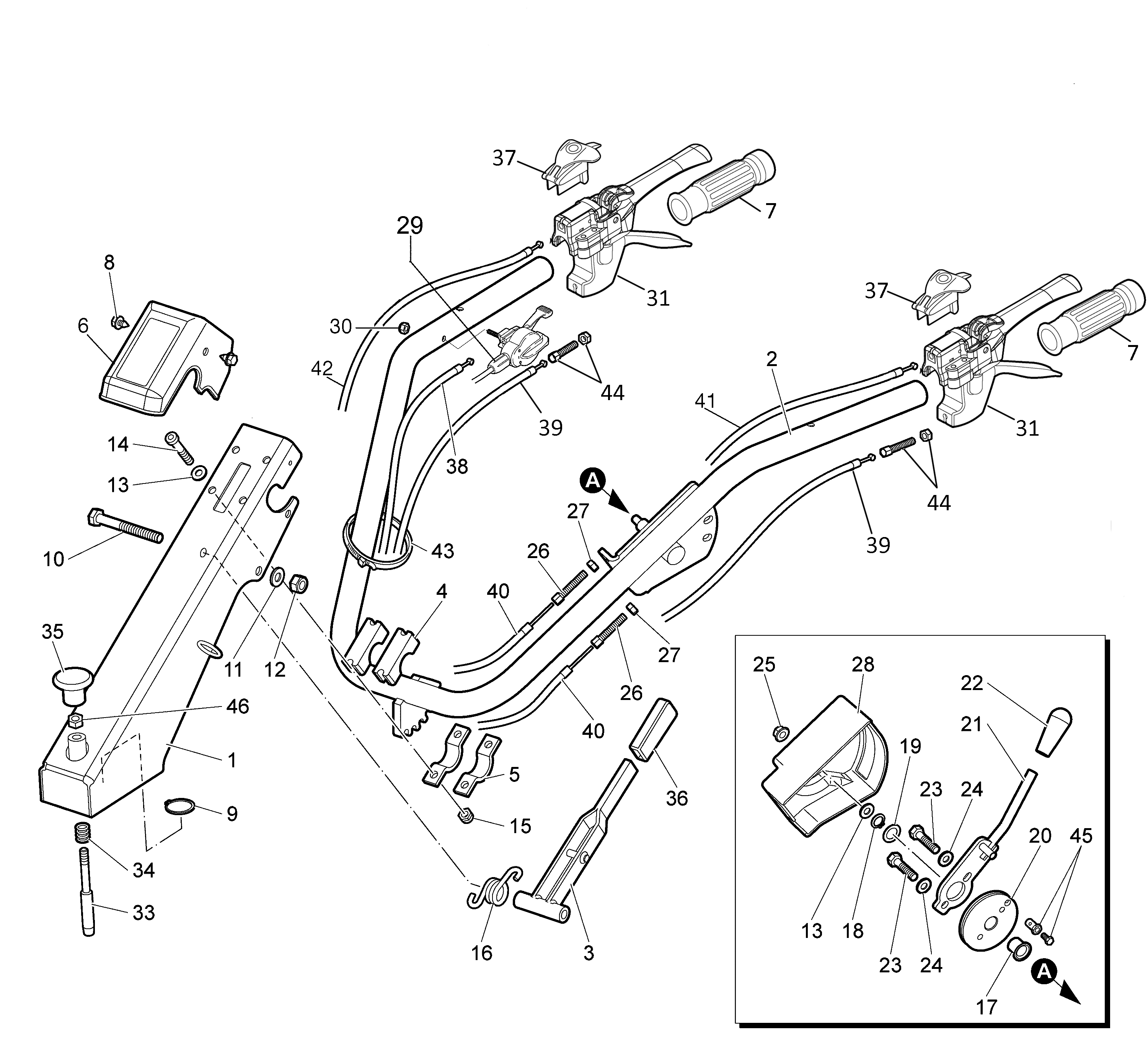

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 68240049A | Planton | Disponible | Voir la pièce |
| 2 | 68240021 | Guidon | Disponible | Voir la pièce |
| 3 | YF1291636 | Levier | Disponible | Voir la pièce |
| 4 | YF1181646 | Support | Disponible | Voir la pièce |
| 5 | YF1151601 | Etau | Disponible | Voir la pièce |
| 6 | 68240022R | Carter | Disponible | Voir la pièce |
| 7 | YN2843300 | Poignée | Disponible | Voir la pièce |
| 7 | YN2843300 | Poignée | Disponible | Voir la pièce |
| 8 | YN6243651 | Vis | Disponible | Voir la pièce |
| 9 | YN0124100 | Bague seeger | Disponible | Voir la pièce |
| 10 | YN6361500 | Vis | Disponible | Voir la pièce |
| 11 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 12 | 3914014R | Ecrou | Disponible | Voir la pièce |
| 13 | 3916008R | Rondelle | Non reliée | |
| 13 | 3916008R | Rondelle | Non reliée | |
| 14 | YN6289250 | Vis | Disponible | Voir la pièce |
| 15 | YN1458800 | Ecrou | Disponible | Voir la pièce |
| 16 | YF1291634B | Ressort | Disponible | Voir la pièce |
| 17 | YN0404700 | Bague | Disponible | Voir la pièce |
| 18 | 3024014R | Bague seeger | Disponible | Voir la pièce |
| 19 | YN4394400 | Rondelle | Disponible | Voir la pièce |
| 20 | F1520068 | Disque | Disponible | Voir la pièce |
| 21 | F1520064 | Levier | Disponible | Voir la pièce |
| 22 | N3753550 | Pommeau | Disponible | Voir la pièce |
| 23 | 3806063R | Vis | Non reliée | |
| 23 | 3806063R | Vis | Non reliée | |
| 24 | 3819013R | Grower | Disponible | Voir la pièce |
| 24 | 3819013R | Grower | Disponible | Voir la pièce |
| 25 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 26 | N5800900R | Régulateur | Disponible | Voir la pièce |
| 26 | N5800900R | Régulateur | Disponible | Voir la pièce |
| 27 | 034000013R | Ecrou | Disponible | Voir la pièce |
| 27 | 034000013R | Ecrou | Disponible | Voir la pièce |
| 28 | F1520069 | Carter | Disponible | Voir la pièce |
| 29 | 3044017R | Interrupteur | Disponible | Voir la pièce |
| 30 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 31 | 68240055R | Levier | Disponible | Voir la pièce |
| 31 | 68240055R | Levier | Disponible | Voir la pièce |
| 33 | YF1520312 | Obturateur | Disponible | Voir la pièce |
| 34 | YK3503360 | Ressort | Disponible | Voir la pièce |
| 35 | YN3753000 | Pommeau | Disponible | Voir la pièce |
| 36 | YN2840480 | Poignee | Disponible | Voir la pièce |
| 37 | 68240000R | Crochet | Disponible | Voir la pièce |
| 37 | 68240000R | Crochet | Disponible | Voir la pièce |
| 38 | N5460160R | Transmission | Non reliée | |
| 39 | 68240041R | Transmission | Disponible | Voir la pièce |
| 39 | 68240041R | Transmission | Disponible | Voir la pièce |
| 40 | YF1520213 | Transmission | Disponible | Voir la pièce |
| 40 | YF1520213 | Transmission | Disponible | Voir la pièce |
| 41 | 68240090AR | Transmission | Non reliée | |
| 42 | 68240091R | Transmission | Non reliée | |
| 43 | 61170132R | Passe-cable | Disponible | Voir la pièce |
| 44 | N5800950R | Régulateur | Disponible | Voir la pièce |
| 44 | N5800950R | Régulateur | Disponible | Voir la pièce |
| 45 | YN5901050 | Etau | Disponible | Voir la pièce |
| 46 | 320000028R | Ecrou | Disponible | Voir la pièce |

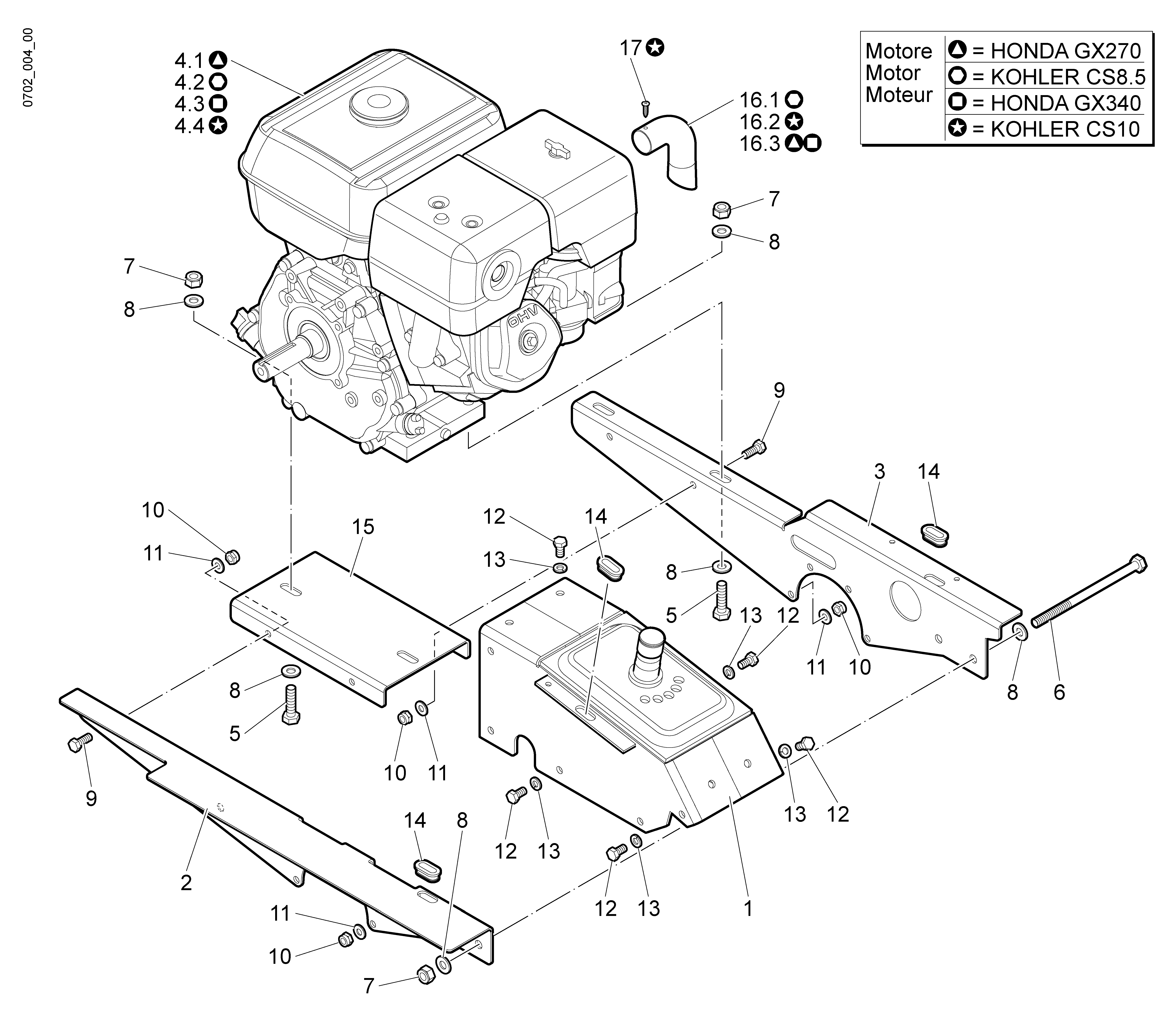

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 68240161R | Châssis | Disponible | Voir la pièce |
| 2 | 68240152R | Support du moteur dx | Disponible | Voir la pièce |
| 3 | 68240136BR | Support du moteur sx | Disponible | Voir la pièce |
| 4 | - | N | Non reliée | |
| 4 | - | N | Non reliée | |
| 4 | - | N | Non reliée | |
| 4 | - | N | Non reliée | |
| 5 | N6343800 | Vis | Disponible | Voir la pièce |
| 5 | N6343800 | Vis | Disponible | Voir la pièce |
| 6 | N6366000 | Vis | Disponible | Voir la pièce |
| 7 | YN1463650 | Ecrou | Disponible | Voir la pièce |
| 7 | YN1463650 | Ecrou | Disponible | Voir la pièce |
| 7 | YN1463650 | Ecrou | Disponible | Voir la pièce |
| 8 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 8 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 8 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 8 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 8 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 8 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 9 | 3933034AR | Pivot | Non reliée | |
| 9 | 3933034AR | Pivot | Non reliée | |
| 10 | YN1458800 | Ecrou | Disponible | Voir la pièce |
| 10 | YN1458800 | Ecrou | Disponible | Voir la pièce |
| 10 | YN1458800 | Ecrou | Disponible | Voir la pièce |
| 10 | YN1458800 | Ecrou | Disponible | Voir la pièce |
| 11 | 3916008R | Rondelle | Non reliée | |
| 11 | 3916008R | Rondelle | Non reliée | |
| 11 | 3916008R | Rondelle | Non reliée | |
| 11 | 3916008R | Rondelle | Non reliée | |
| 12 | 3806063R | Vis | Non reliée | |
| 12 | 3806063R | Vis | Non reliée | |
| 12 | 3806063R | Vis | Non reliée | |
| 12 | 3806063R | Vis | Non reliée | |
| 12 | 3806063R | Vis | Non reliée | |
| 13 | 3819013R | Grower | Disponible | Voir la pièce |
| 13 | 3819013R | Grower | Disponible | Voir la pièce |
| 13 | 3819013R | Grower | Disponible | Voir la pièce |
| 13 | 3819013R | Grower | Disponible | Voir la pièce |
| 13 | 3819013R | Grower | Disponible | Voir la pièce |
| 14 | YK2203010 | Passe-cable | Disponible | Voir la pièce |
| 14 | YK2203010 | Passe-cable | Disponible | Voir la pièce |
| 14 | YK2203010 | Passe-cable | Disponible | Voir la pièce |
| 15 | 68240137 | Support | Disponible | Voir la pièce |
| 16.1 | F1520297 | Crochet | Disponible | Voir la pièce |
| 16.2 | F1520298 | Crochet | Disponible | Voir la pièce |
| 16.3 | F1230002 | Deflecteur | Disponible | Voir la pièce |
| 17 | N6180500 | Vis | Disponible | Voir la pièce |

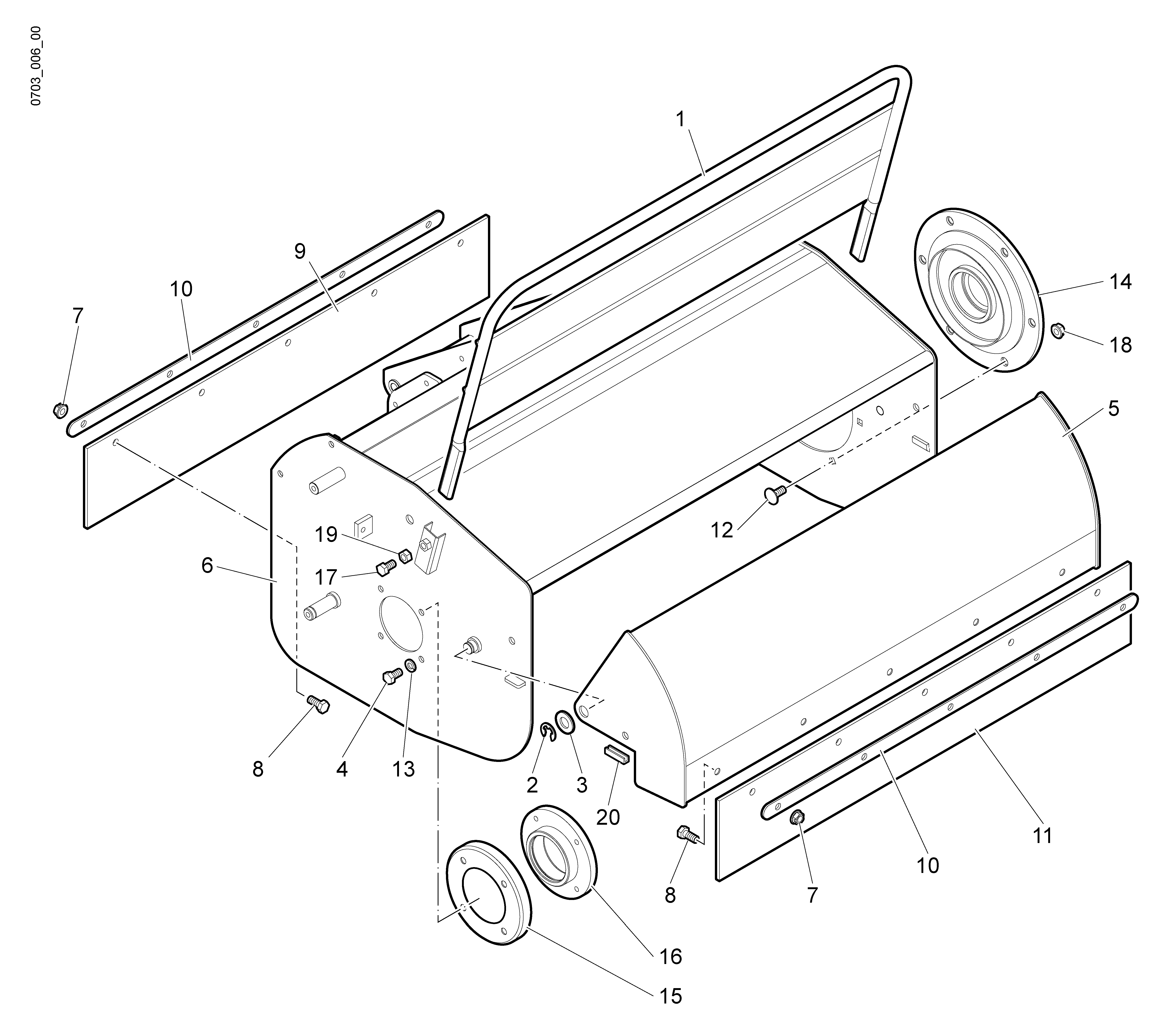

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 68240149CR | Protection | Disponible | Voir la pièce |
| 2 | YN0107700 | Anneau | Disponible | Voir la pièce |
| 3 | YK8401029 | Rondelle | Disponible | Voir la pièce |
| 4 | 3806063R | Vis | Non reliée | |
| 5 | 68240147C | Porte (protection) | Disponible | Voir la pièce |
| 6 | 68240146F | Capot | Disponible | Voir la pièce |
| 7 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 7 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 8 | 3933034AR | Pivot | Non reliée | |
| 8 | 3933034AR | Pivot | Non reliée | |
| 9 | YF1520165B | Bandage | Disponible | Voir la pièce |
| 10 | 68240148 | Guide | Disponible | Voir la pièce |
| 10 | 68240148 | Guide | Disponible | Voir la pièce |
| 11 | YF1520166B | Bandage | Disponible | Voir la pièce |
| 12 | N6257600 | Vis | Disponible | Voir la pièce |
| 13 | 3819013R | Grower | Disponible | Voir la pièce |
| 14 | F1520102R | Bride | Disponible | Voir la pièce |
| 15 | F1520101 | Protection (Palier) | Disponible | Voir la pièce |
| 16 | F1520100 | Bride | Disponible | Voir la pièce |
| 17 | YN6262200 | Vis | Disponible | Voir la pièce |
| 18 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 19 | 320000028R | Ecrou | Disponible | Voir la pièce |
| 20 | F1520214 | Joint | Disponible | Voir la pièce |

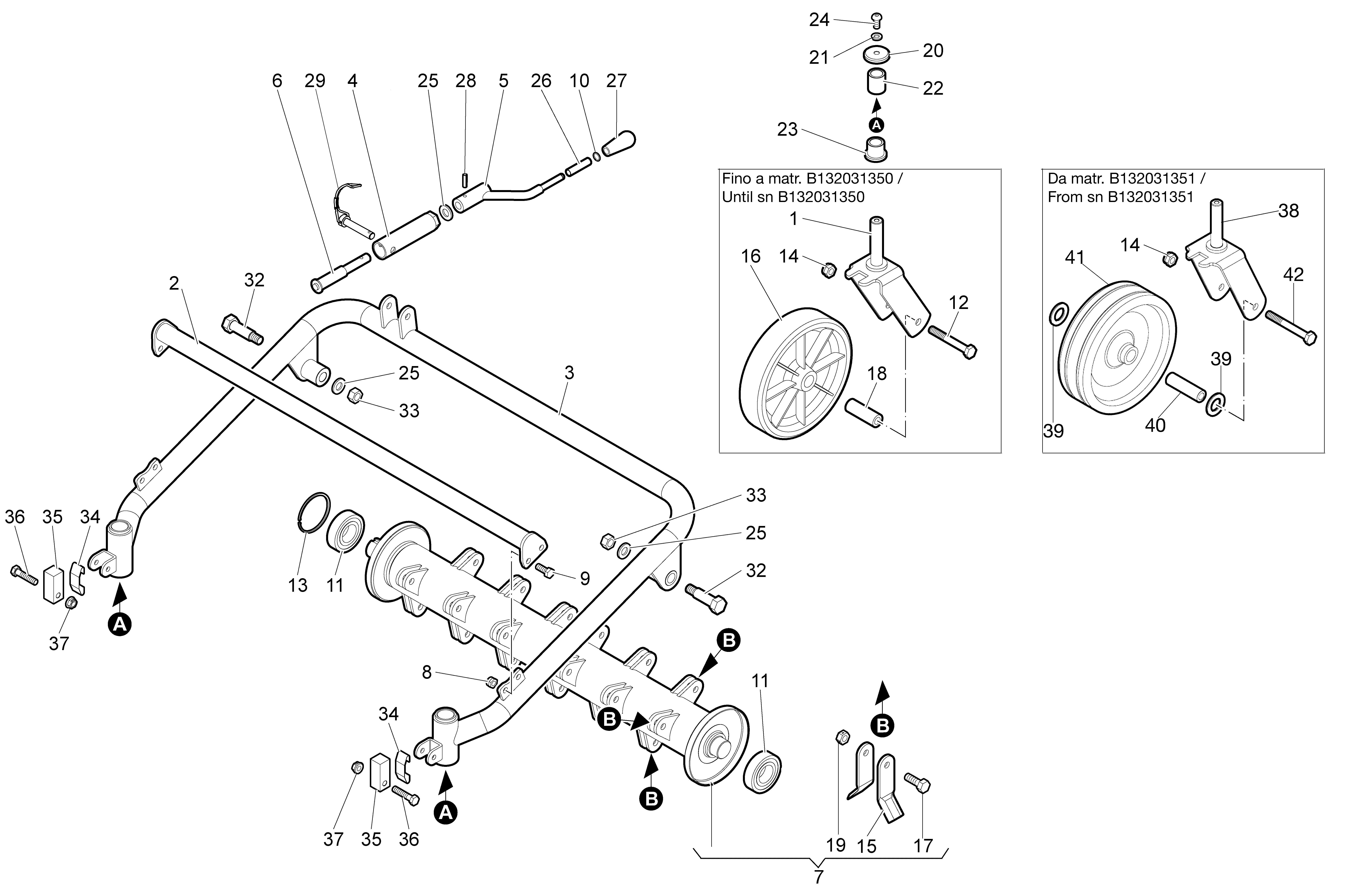

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 68240151R | Support (roue) | Non reliée | |
| 2 | 68240133 | Renforcement | Disponible | Voir la pièce |
| 3 | 68240134 | Protection | Disponible | Voir la pièce |
| 4 | F1520129 | Support tuyau | Disponible | Voir la pièce |
| 5 | F1520130 | Levier | Disponible | Voir la pièce |
| 6 | F1520134 | Entretoise | Disponible | Voir la pièce |
| 7 | YF1520288C | Rotor (complet) | Disponible | Voir la pièce |
| 8 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 9 | 3933034AR | Pivot | Non reliée | |
| 10 | N0102700 | Bague seeger | Disponible | Voir la pièce |
| 11 | YN1275051 | Roulement | Disponible | Voir la pièce |
| 11 | YN1275051 | Roulement | Disponible | Voir la pièce |
| 12 | YN6358200 | Vis | Disponible | Voir la pièce |
| 13 | 028200031R | Bague seeger | Disponible | Voir la pièce |
| 14 | 3914014R | Ecrou | Disponible | Voir la pièce |
| 14 | 3914014R | Ecrou | Disponible | Voir la pièce |
| 15 | YF1515001 | Lame de taille | Disponible | Voir la pièce |
| 16 | N4841300AR | Roue | Non reliée | |
| 17 | F1520099CR | Vis | Non reliée | |
| 18 | YF1231669 | Entretoise | Disponible | Voir la pièce |
| 19 | 3914013R | Ecrou | Non reliée | |
| 20 | F1520149 | Couvercle | Disponible | Voir la pièce |
| 21 | 3819013R | Grower | Disponible | Voir la pièce |
| 22 | YN0415350 | Bague | Disponible | Voir la pièce |
| 23 | N0415450 | Bague | Disponible | Voir la pièce |
| 24 | YN6255100 | Vis | Disponible | Voir la pièce |
| 25 | YN4387700 | Rondelle | Disponible | Voir la pièce |
| 25 | YN4387700 | Rondelle | Disponible | Voir la pièce |
| 25 | YN4387700 | Rondelle | Disponible | Voir la pièce |
| 26 | F1520133A | Bague | Disponible | Voir la pièce |
| 27 | N3753550 | Pommeau | Disponible | Voir la pièce |
| 28 | YN5117300 | Goupille | Non reliée | |
| 29 | 68250152R | Goupille | Disponible | Voir la pièce |
| 32 | YF1520145 | Pivot | Disponible | Voir la pièce |
| 32 | YF1520145 | Pivot | Disponible | Voir la pièce |
| 33 | YN1470150 | Ecrou | Disponible | Voir la pièce |
| 33 | YN1470150 | Ecrou | Disponible | Voir la pièce |
| 34 | YF1520211 | Ressort | Disponible | Voir la pièce |
| 34 | YF1520211 | Ressort | Disponible | Voir la pièce |
| 35 | F1520210 | Bloc | Disponible | Voir la pièce |
| 35 | F1520210 | Bloc | Disponible | Voir la pièce |
| 36 | 3806076R | Vis | Disponible | Voir la pièce |
| 36 | 3806076R | Vis | Disponible | Voir la pièce |
| 37 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 37 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 38 | 68240151R | Support (roue) | Non reliée | |
| 39 | 3916020 | Rondelle | Disponible | Voir la pièce |
| 39 | 3916020 | Rondelle | Disponible | Voir la pièce |
| 40 | 68240100 | Entretoise | Disponible | Voir la pièce |
| 41 | 68240115R | Roue | Non reliée | |
| 42 | YN6361500 | Vis | Disponible | Voir la pièce |

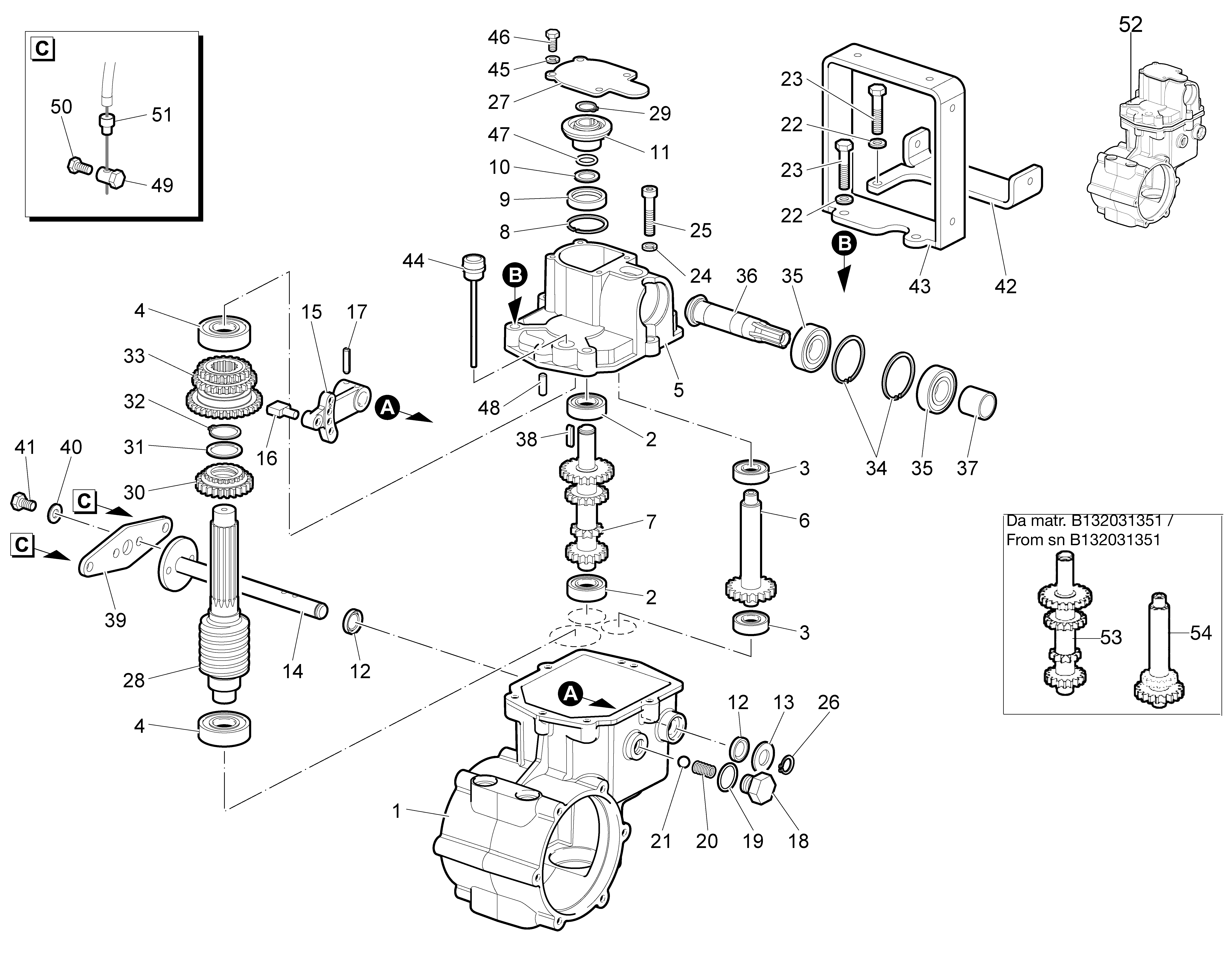

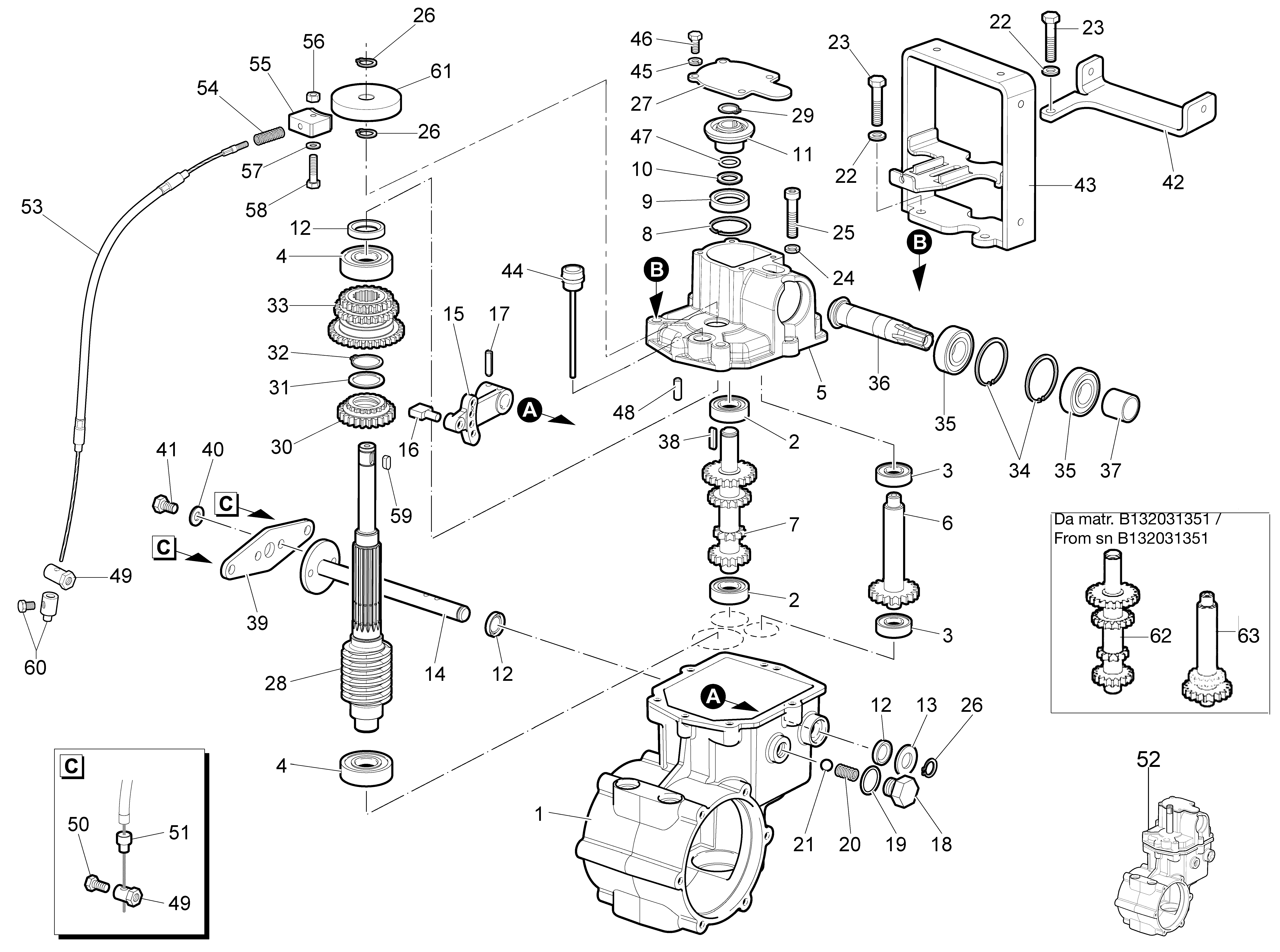

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | YF1430001 | Boîte a vitesse | Disponible | Voir la pièce |
| 2 | YN1257000 | Roulement | Disponible | Voir la pièce |
| 2 | YN1257000 | Roulement | Disponible | Voir la pièce |
| 3 | 094000006R | Roulement | Disponible | Voir la pièce |
| 3 | 094000006R | Roulement | Disponible | Voir la pièce |
| 4 | YN1263701 | Roulement | Disponible | Voir la pièce |
| 4 | YN1263701 | Roulement | Disponible | Voir la pièce |
| 5 | F1520001A | Couvercle | Disponible | Voir la pièce |
| 6 | F1520004A | Arbre | Disponible | Voir la pièce |
| 7 | F1520003A | Arbre | Disponible | Voir la pièce |
| 8 | 3025022R | Bague seeger | Disponible | Voir la pièce |
| 9 | N0209200 | Bague | Disponible | Voir la pièce |
| 10 | YN5002200 | Epaisseur | Disponible | Voir la pièce |
| 11 | F1520008A | Couronne | Disponible | Voir la pièce |
| 12 | YN0203000 | Bague d | Disponible | Voir la pièce |
| 12 | YN0203000 | Bague d | Disponible | Voir la pièce |
| 13 | YK8401029 | Rondelle | Disponible | Voir la pièce |
| 14 | F1520013 | Levier | Disponible | Voir la pièce |
| 15 | F1520006 | Levier | Disponible | Voir la pièce |
| 16 | F1520007R | Bloc de glissement | Disponible | Voir la pièce |
| 17 | YN5117300 | Goupille | Non reliée | |
| 18 | YF1400821 | Porte-ressort | Disponible | Voir la pièce |
| 19 | YN0306800 | Bague | Disponible | Voir la pièce |
| 20 | YN3104250 | Ressort | Disponible | Voir la pièce |
| 21 | YN4745400 | Bille | Disponible | Voir la pièce |
| 22 | YN4365400 | Entretoise | Disponible | Voir la pièce |
| 22 | YN4365400 | Entretoise | Disponible | Voir la pièce |
| 23 | 3806076R | Vis | Disponible | Voir la pièce |
| 23 | 3806076R | Vis | Disponible | Voir la pièce |
| 24 | N4364800 | Rondelle | Disponible | Voir la pièce |
| 25 | N6279600 | Vis | Disponible | Voir la pièce |
| 26 | 3024014R | Bague seeger | Disponible | Voir la pièce |
| 27 | F1520017 | Couvercle | Disponible | Voir la pièce |
| 28 | F1520002 | Arbre | Disponible | Voir la pièce |
| 29 | 3024015R | Bague seeger | Disponible | Voir la pièce |
| 30 | F1430125B | Engrenage | Disponible | Voir la pièce |
| 31 | YN5005130 | Epaisseur | Disponible | Voir la pièce |
| 32 | YN0118500 | Bague seeger | Disponible | Voir la pièce |
| 33 | F1520005A | Engrenage | Disponible | Voir la pièce |
| 34 | YN0130900 | Bague seeger | Disponible | Voir la pièce |
| 35 | YN1263201 | Roulement | Disponible | Voir la pièce |
| 35 | YN1263201 | Roulement | Disponible | Voir la pièce |
| 36 | F1520009A | Pignon | Disponible | Voir la pièce |
| 37 | F1520010 | Entretoise | Disponible | Voir la pièce |
| 38 | N0642900R | Clavette | Disponible | Voir la pièce |
| 39 | F1520016 | Levier | Disponible | Voir la pièce |
| 40 | 3916008R | Rondelle | Non reliée | |
| 41 | YN6247400 | Vis | Disponible | Voir la pièce |
| 42 | F1520026 | Support | Disponible | Voir la pièce |
| 43 | F1520023 | Support | Disponible | Voir la pièce |
| 44 | 400507470 | Bouchon | Disponible | Voir la pièce |
| 45 | YN4359300 | Grower | Disponible | Voir la pièce |
| 46 | 301000042R | Vis | Disponible | Voir la pièce |
| 47 | YN0317900 | Bague | Disponible | Voir la pièce |
| 48 | YN5124300 | Goupille | Disponible | Voir la pièce |
| 49 | YF1290225 | Etau | Disponible | Voir la pièce |
| 50 | 301000042R | Vis | Disponible | Voir la pièce |
| 51 | YN5852100A | Arrêt | Disponible | Voir la pièce |
| 52 | 68242017BR | Ensemble (Boite de vitesses) | Disponible | Voir la pièce |
| 53 | 68710080 | Arbre | Disponible | Voir la pièce |
| 54 | 68710081 | Arbre (Vitesse arrière) | Disponible | Voir la pièce |

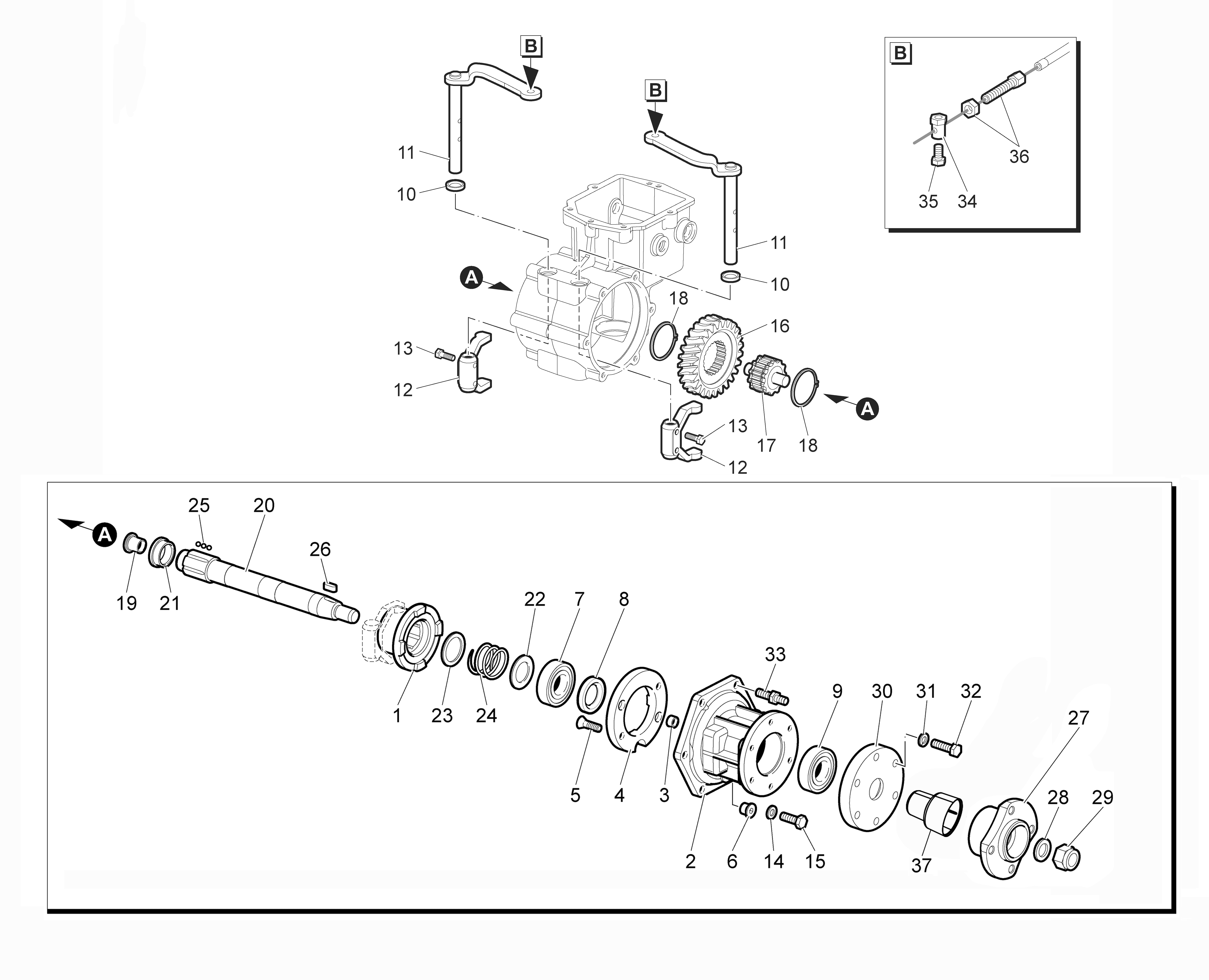

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | YF1430084 | Débrayage | Disponible | Voir la pièce |
| 2 | F1430086AR | Support | Non reliée | |
| 3 | YF1430082 | Bague | Disponible | Voir la pièce |
| 4 | YF1430083 | Entretoise | Non reliée | |
| 5 | YN6265500 | Vis | Disponible | Voir la pièce |
| 6 | YN5254000 | Bouchon huile | Disponible | Voir la pièce |
| 7 | YN1270701 | Roulement | Disponible | Voir la pièce |
| 8 | YN0209720 | Anneau | Disponible | Voir la pièce |
| 9 | YN1271100 | Roulement | Disponible | Voir la pièce |
| 10 | YN0203000 | Bague d | Disponible | Voir la pièce |
| 10 | YN0203000 | Bague d | Disponible | Voir la pièce |
| 11 | YF1520011A | Levier | Disponible | Voir la pièce |
| 11 | YF1520011A | Levier | Disponible | Voir la pièce |
| 12 | YF1430019 | Plaquette | Disponible | Voir la pièce |
| 12 | YF1430019 | Plaquette | Disponible | Voir la pièce |
| 13 | 3906045R | Vis | Disponible | Voir la pièce |
| 13 | 3906045R | Vis | Disponible | Voir la pièce |
| 14 | YN4365400 | Entretoise | Disponible | Voir la pièce |
| 15 | YN6262200 | Vis | Disponible | Voir la pièce |
| 16 | F1520059R | Couronne | Non reliée | |
| 17 | YF1430087 | Moyeu | Disponible | Voir la pièce |
| 18 | YN0133100 | Bague seeger | Disponible | Voir la pièce |
| 18 | YN0133100 | Bague seeger | Disponible | Voir la pièce |
| 19 | YN0404700 | Bague | Disponible | Voir la pièce |
| 20 | YF1520052 | Demi-essieu | Disponible | Voir la pièce |
| 21 | YF1430085 | Arrêt | Disponible | Voir la pièce |
| 22 | YN5005140 | Rondelle | Disponible | Voir la pièce |
| 23 | YN5005725 | Rondelle | Disponible | Voir la pièce |
| 24 | YF1430018 | Ressort | Disponible | Voir la pièce |
| 25 | YN4740300 | Bille | Disponible | Voir la pièce |
| 26 | YN0646800 | Clavette | Non reliée | |
| 27 | YF1290211 | Moyeu de roue | Disponible | Voir la pièce |
| 28 | YN4403000 | Grower | Disponible | Voir la pièce |
| 29 | YN1479800 | Ecrou | Disponible | Voir la pièce |
| 30 | F1520051 | Bride | Disponible | Voir la pièce |
| 31 | 3819013R | Grower | Disponible | Voir la pièce |
| 32 | 3806070R | Vis | Disponible | Voir la pièce |
| 33 | YF1520057 | Vis | Disponible | Voir la pièce |
| 34 | YF1290225 | Etau | Disponible | Voir la pièce |
| 35 | 301000042R | Vis | Disponible | Voir la pièce |
| 36 | N5800950R | Régulateur | Disponible | Voir la pièce |
| 37 | 68240195R | Protection | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | YF1520126 | Capot | Disponible | Voir la pièce |
| 2 | YN5901000 | Etau | Disponible | Voir la pièce |
| 3 | 68240097 | Levier | Disponible | Voir la pièce |
| 4 | 68240101 | Support | Disponible | Voir la pièce |
| 5 | F1520054AR | Support (Carter) | Non reliée | |
| 6 | YN0107700 | Anneau | Disponible | Voir la pièce |
| 6 | YN0107700 | Anneau | Disponible | Voir la pièce |
| 7.1 | N6244045 | Pivot | Disponible | Voir la pièce |
| 7.2 | N6244070R | Vis | Non reliée | |
| 8 | YN6255100 | Vis | Disponible | Voir la pièce |
| 8 | YN6255100 | Vis | Disponible | Voir la pièce |
| 9 | 3916008R | Rondelle | Non reliée | |
| 9 | 3916008R | Rondelle | Non reliée | |
| 10 | 3806063R | Vis | Non reliée | |
| 11 | 3819013R | Grower | Disponible | Voir la pièce |
| 11 | 3819013R | Grower | Disponible | Voir la pièce |
| 12 | YN0130000 | Bague seeger | Disponible | Voir la pièce |
| 12 | YN0130000 | Bague seeger | Disponible | Voir la pièce |
| 13 | F1520050A | Baladeur | Disponible | Voir la pièce |
| 13 | F1520050A | Baladeur | Disponible | Voir la pièce |
| 14 | YN0112700 | Bague seeger | Disponible | Voir la pièce |
| 14 | YN0112700 | Bague seeger | Disponible | Voir la pièce |
| 15 | 300081031 | Roulement | Disponible | Voir la pièce |
| 15 | 300081031 | Roulement | Disponible | Voir la pièce |
| 16.1 | - | N | Non reliée | |
| 16.2 | - | N | Non reliée | |
| 16.3 | YN6309777 | Vis | Disponible | Voir la pièce |
| 17.1 | - | N | Non reliée | |
| 17.2 | YN4382150 | Rondelle | Disponible | Voir la pièce |
| 18 | 68240157R | Poulie | Disponible | Voir la pièce |
| 19.1 | YF1520053A | Bride | Disponible | Voir la pièce |
| 19.2 | F1520292 | Flasque | Disponible | Voir la pièce |
| 20 | 68240082R | Courroie | Disponible | Voir la pièce |
| 21 | YF1370037E | Poulie (boite de vitesse) | Disponible | Voir la pièce |
| 22 | 68240224R | Courroie | Disponible | Voir la pièce |
| 23 | YF1325050 | Plaque de fixation | Disponible | Voir la pièce |
| 24 | F1520150 | Ressort | Disponible | Voir la pièce |
| 25 | YN4358110 | Rondelle | Disponible | Voir la pièce |
| 26 | 301000042R | Vis | Disponible | Voir la pièce |
| 27 | YN4365400 | Entretoise | Disponible | Voir la pièce |
| 28 | 3933034AR | Pivot | Non reliée | |
| 29 | F1520293 | Entretoise | Disponible | Voir la pièce |
| 30 | 68240089B | Par de courroies | Non reliée | |
| 30 | 68240089B | Par de courroies | Non reliée | |
| 31 | F1520179 | Tige | Disponible | Voir la pièce |
| 32 | 68240130R | Câble | Disponible | Voir la pièce |
| 33 | 68240178 | Group frein | Disponible | Voir la pièce |
| 34 | N0648090 | Clavette | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 68240156R | Poulie | Disponible | Voir la pièce |
| 2 | YN5901000 | Etau | Disponible | Voir la pièce |
| 3 | 68240150CR | Support | Non reliée | |
| 4 | F1520105C | Levier | Non reliée | |
| 5 | YN4382150 | Rondelle | Disponible | Voir la pièce |
| 6 | F1520152R | Clavette | Non reliée | |
| 7 | F1520151R | Clavette | Non reliée | |
| 7 | F1520151R | Clavette | Non reliée | |
| 8 | YN6325400 | Vis | Disponible | Voir la pièce |
| 9 | 3806063R | Vis | Non reliée | |
| 10 | YN6255100 | Vis | Disponible | Voir la pièce |
| 11 | 300081031 | Roulement | Disponible | Voir la pièce |
| 12 | YN6247400 | Vis | Disponible | Voir la pièce |
| 13 | 3024016R | Bague seeger | Disponible | Voir la pièce |
| 14 | 68240164R | Courroie | Disponible | Voir la pièce |
| 16 | YN0130000 | Bague seeger | Disponible | Voir la pièce |
| 17 | YN6262200 | Vis | Disponible | Voir la pièce |
| 17 | YN6262200 | Vis | Disponible | Voir la pièce |
| 18 | F1520050A | Baladeur | Disponible | Voir la pièce |
| 19 | YN0107700 | Anneau | Disponible | Voir la pièce |
| 19 | YN0107700 | Anneau | Disponible | Voir la pièce |
| 20 | YN1263201 | Roulement | Disponible | Voir la pièce |
| 20 | YN1263201 | Roulement | Disponible | Voir la pièce |
| 21 | YF1520127 | Capot | Disponible | Voir la pièce |
| 22 | 68240165AR | Ens. tirant | Disponible | Voir la pièce |
| 23 | F1520179 | Tige | Disponible | Voir la pièce |
| 24 | F1520174 | Arbre | Disponible | Voir la pièce |
| 25 | 68240085R | Joint | Disponible | Voir la pièce |
| 26 | F1520121 | Ressort | Disponible | Voir la pièce |
| 27 | 3918013R | Rondelle | Disponible | Voir la pièce |
| 27 | 3918013R | Rondelle | Disponible | Voir la pièce |
| 28 | 3819013R | Grower | Disponible | Voir la pièce |
| 28 | 3819013R | Grower | Disponible | Voir la pièce |
| 28 | 3819013R | Grower | Disponible | Voir la pièce |
| 28 | 3819013R | Grower | Disponible | Voir la pièce |
| 29 | 68240155R | Poulie | Disponible | Voir la pièce |
| 29 | 68240155R | Poulie | Disponible | Voir la pièce |
| 30 | 3819014R | Grower | Disponible | Voir la pièce |
| 31 | 68240130R | Câble | Disponible | Voir la pièce |
| 32 | 68240178 | Group frein | Disponible | Voir la pièce |

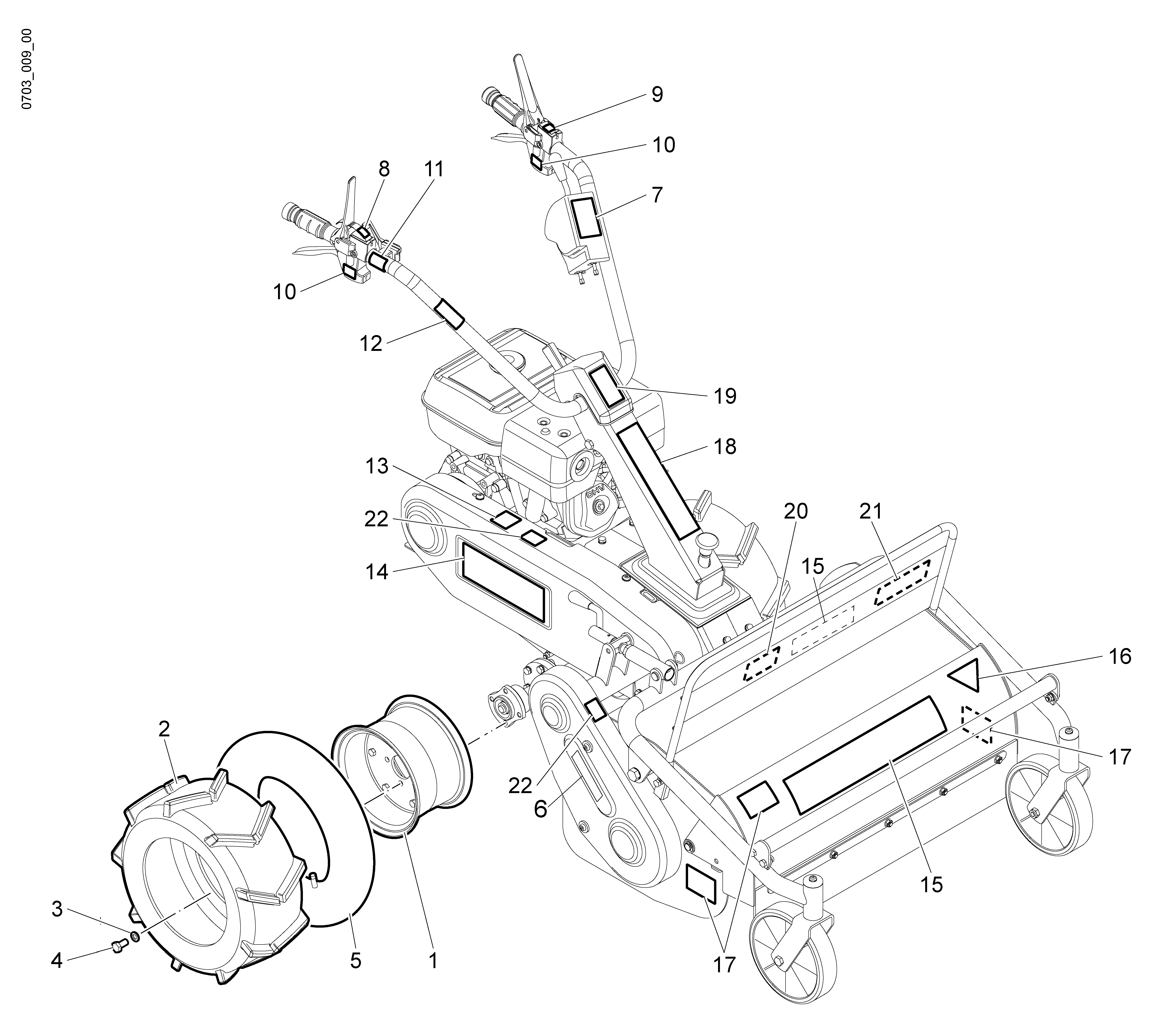

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 68240153R | Couronne | Disponible | Voir la pièce |
| 2 | YN4851880 | Pneumatique | Disponible | Voir la pièce |
| 3 | 3819014R | Grower | Disponible | Voir la pièce |
| 4 | YN6322000 | Vis | Disponible | Voir la pièce |
| 5 | YN4881400 | Chambre a aire | Disponible | Voir la pièce |
| 6 | 68242020R | Kit etiquettes | Non reliée | |
| 7 | F1520191 | Decalque (Changement de vitesse) | Disponible | Voir la pièce |
| 8 | F1520189 | Decalque | Disponible | Voir la pièce |
| 9 | YN5380660 | Marque (Embrayage) | Disponible | Voir la pièce |
| 10 | YN5380665 | Decalque (Frein) | Disponible | Voir la pièce |
| 10 | YN5380665 | Decalque (Frein) | Disponible | Voir la pièce |
| 11 | YN5380805 | Marque (Accélérateur) | Disponible | Voir la pièce |
| 12 | YN5380870 | Decalque (Notice d | Disponible | Voir la pièce |
| 13 | F1370306 | Decalque | Disponible | Voir la pièce |
| 14 | 68240066 | Etiquette Oleo-Mac | Disponible | Voir la pièce |
| 15 | 68240066 | Etiquette Oleo-Mac | Disponible | Voir la pièce |
| 15 | 68240066 | Etiquette Oleo-Mac | Disponible | Voir la pièce |
| 16 | F1305018 | Decalque (danger) | Disponible | Voir la pièce |
| 17 | F0015577 | Decalque (danger) | Disponible | Voir la pièce |
| 17 | F0015577 | Decalque (danger) | Disponible | Voir la pièce |
| 18 | 68242020R | Kit etiquettes | Non reliée | |
| 19 | F1520190 | Decalque | Disponible | Voir la pièce |
| 20 | N5383406 | Decalque | Disponible | Voir la pièce |
| 21 | F1520192 | Decalque | Disponible | Voir la pièce |
| 22 | F1520303 | Decalque | Disponible | Voir la pièce |
| 22 | F1520303 | Decalque | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | YF1430001 | Boîte a vitesse | Disponible | Voir la pièce |
| 2 | YN1257000 | Roulement | Disponible | Voir la pièce |
| 2 | YN1257000 | Roulement | Disponible | Voir la pièce |
| 3 | 094000006R | Roulement | Disponible | Voir la pièce |
| 3 | 094000006R | Roulement | Disponible | Voir la pièce |
| 4 | YN1263701 | Roulement | Disponible | Voir la pièce |
| 4 | YN1263701 | Roulement | Disponible | Voir la pièce |
| 5 | 68240095A | Couvercle | Disponible | Voir la pièce |
| 6 | F1520004A | Arbre | Disponible | Voir la pièce |
| 7 | F1520003A | Arbre | Disponible | Voir la pièce |
| 8 | 3025022R | Bague seeger | Disponible | Voir la pièce |
| 9 | N0209200 | Bague | Disponible | Voir la pièce |
| 10 | YN5002200 | Epaisseur | Disponible | Voir la pièce |
| 11 | F1520008A | Couronne | Disponible | Voir la pièce |
| 12 | YN0203000 | Bague d | Disponible | Voir la pièce |
| 12 | YN0203000 | Bague d | Disponible | Voir la pièce |
| 12 | YN0203000 | Bague d | Disponible | Voir la pièce |
| 13 | YK8401029 | Rondelle | Disponible | Voir la pièce |
| 14 | F1520013 | Levier | Disponible | Voir la pièce |
| 15 | F1520006 | Levier | Disponible | Voir la pièce |
| 16 | F1520007R | Bloc de glissement | Disponible | Voir la pièce |
| 17 | YN5117300 | Goupille | Non reliée | |
| 18 | YF1400821 | Porte-ressort | Disponible | Voir la pièce |
| 19 | YN0306800 | Bague | Disponible | Voir la pièce |
| 20 | YN3104250 | Ressort | Disponible | Voir la pièce |
| 21 | YN4745400 | Bille | Disponible | Voir la pièce |
| 22 | YN4365400 | Entretoise | Disponible | Voir la pièce |
| 22 | YN4365400 | Entretoise | Disponible | Voir la pièce |
| 23 | 3806067R | Vis | Disponible | Voir la pièce |
| 23 | 3806067R | Vis | Disponible | Voir la pièce |
| 24 | N4364800 | Rondelle | Disponible | Voir la pièce |
| 25 | N6279600 | Vis | Disponible | Voir la pièce |
| 26 | 3024014R | Bague seeger | Disponible | Voir la pièce |
| 26 | 3024014R | Bague seeger | Disponible | Voir la pièce |
| 26 | 3024014R | Bague seeger | Disponible | Voir la pièce |
| 27 | F1520017 | Couvercle | Disponible | Voir la pièce |
| 28 | 68240094 | Arbre | Disponible | Voir la pièce |
| 29 | 3024015R | Bague seeger | Disponible | Voir la pièce |
| 30 | F1430125B | Engrenage | Disponible | Voir la pièce |
| 31 | YN5005130 | Epaisseur | Disponible | Voir la pièce |
| 32 | YN0118500 | Bague seeger | Disponible | Voir la pièce |
| 33 | F1520005A | Engrenage | Disponible | Voir la pièce |
| 34 | YN0130900 | Bague seeger | Disponible | Voir la pièce |
| 35 | YN1263201 | Roulement | Disponible | Voir la pièce |
| 35 | YN1263201 | Roulement | Disponible | Voir la pièce |
| 36 | F1520009A | Pignon | Disponible | Voir la pièce |
| 37 | F1520010 | Entretoise | Disponible | Voir la pièce |
| 38 | N0642900R | Clavette | Disponible | Voir la pièce |
| 39 | F1520016 | Levier | Disponible | Voir la pièce |
| 40 | 3916008R | Rondelle | Non reliée | |
| 41 | YN6247400 | Vis | Disponible | Voir la pièce |
| 42 | F1520026 | Support | Disponible | Voir la pièce |
| 43 | 68240121 | Support | Disponible | Voir la pièce |
| 44 | 400507470 | Bouchon | Disponible | Voir la pièce |
| 45 | YN4359300 | Grower | Disponible | Voir la pièce |
| 46 | 301000042R | Vis | Disponible | Voir la pièce |
| 47 | YN0317900 | Bague | Disponible | Voir la pièce |
| 48 | YN5124300 | Goupille | Disponible | Voir la pièce |
| 49 | YF1290225 | Etau | Disponible | Voir la pièce |
| 49 | YF1290225 | Etau | Disponible | Voir la pièce |
| 50 | 301000042R | Vis | Disponible | Voir la pièce |
| 51 | YN5852100A | Arrêt | Disponible | Voir la pièce |
| 52 | 68242017BR | Ensemble (Boite de vitesses) | Disponible | Voir la pièce |
| 53 | 68240107 | Transmission (frein) | Disponible | Voir la pièce |
| 54 | 68710067R | Ressort | Disponible | Voir la pièce |
| 55 | 68240105 | Bloc de glissement | Disponible | Voir la pièce |
| 56 | 034000013R | Ecrou | Disponible | Voir la pièce |
| 57 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 58 | YN6222600 | Vis | Disponible | Voir la pièce |
| 59 | YN0643650 | Clavette | Disponible | Voir la pièce |
| 60 | YN5901000 | Etau | Disponible | Voir la pièce |
| 61 | YF1430096 | Tambour à cable | Disponible | Voir la pièce |
| 62 | 68710080 | Arbre | Disponible | Voir la pièce |
| 63 | 68710081 | Arbre (Vitesse arrière) | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | YF1430001 | Boîte a vitesse | Disponible | Voir la pièce |
| 2 | YN1257000 | Roulement | Disponible | Voir la pièce |
| 2 | YN1257000 | Roulement | Disponible | Voir la pièce |
| 3 | 094000006R | Roulement | Disponible | Voir la pièce |
| 3 | 094000006R | Roulement | Disponible | Voir la pièce |
| 4 | YN1263701 | Roulement | Disponible | Voir la pièce |
| 4 | YN1263701 | Roulement | Disponible | Voir la pièce |
| 5 | 68240095A | Couvercle | Disponible | Voir la pièce |
| 6 | F1520004A | Arbre | Disponible | Voir la pièce |
| 7 | F1520003A | Arbre | Disponible | Voir la pièce |
| 8 | 3025022R | Bague seeger | Disponible | Voir la pièce |
| 9 | N0209200 | Bague | Disponible | Voir la pièce |
| 10 | YN5002200 | Epaisseur | Disponible | Voir la pièce |
| 11 | F1520008A | Couronne | Disponible | Voir la pièce |
| 12 | YN0203000 | Bague d | Disponible | Voir la pièce |
| 12 | YN0203000 | Bague d | Disponible | Voir la pièce |
| 12 | YN0203000 | Bague d | Disponible | Voir la pièce |
| 13 | YK8401029 | Rondelle | Disponible | Voir la pièce |
| 14 | F1520013 | Levier | Disponible | Voir la pièce |
| 15 | F1520006 | Levier | Disponible | Voir la pièce |
| 16 | F1520007R | Bloc de glissement | Disponible | Voir la pièce |
| 17 | YN5117300 | Goupille | Non reliée | |
| 18 | YF1400821 | Porte-ressort | Disponible | Voir la pièce |
| 19 | YN0306800 | Bague | Disponible | Voir la pièce |
| 20 | YN3104250 | Ressort | Disponible | Voir la pièce |
| 21 | YN4745400 | Bille | Disponible | Voir la pièce |
| 22 | YN4365400 | Entretoise | Disponible | Voir la pièce |
| 22 | YN4365400 | Entretoise | Disponible | Voir la pièce |
| 23 | 3806067R | Vis | Disponible | Voir la pièce |
| 23 | 3806067R | Vis | Disponible | Voir la pièce |
| 24 | N4364800 | Rondelle | Disponible | Voir la pièce |
| 25 | N6279600 | Vis | Disponible | Voir la pièce |
| 26 | 3024014R | Bague seeger | Disponible | Voir la pièce |
| 27 | F1520017 | Couvercle | Disponible | Voir la pièce |
| 28 | 68240094 | Arbre | Disponible | Voir la pièce |
| 29 | 3024015R | Bague seeger | Disponible | Voir la pièce |
| 30 | F1430125B | Engrenage | Disponible | Voir la pièce |
| 31 | YN5005130 | Epaisseur | Disponible | Voir la pièce |
| 32 | YN0118500 | Bague seeger | Disponible | Voir la pièce |
| 33 | F1520005A | Engrenage | Disponible | Voir la pièce |
| 34 | YN0130900 | Bague seeger | Disponible | Voir la pièce |
| 35 | YN1263201 | Roulement | Disponible | Voir la pièce |
| 35 | YN1263201 | Roulement | Disponible | Voir la pièce |
| 36 | F1520009A | Pignon | Disponible | Voir la pièce |
| 37 | F1520010 | Entretoise | Disponible | Voir la pièce |
| 38 | N0642900R | Clavette | Disponible | Voir la pièce |
| 39 | F1520016 | Levier | Disponible | Voir la pièce |
| 40 | 3916008R | Rondelle | Non reliée | |
| 41 | YN6247400 | Vis | Disponible | Voir la pièce |
| 42 | F1520026 | Support | Disponible | Voir la pièce |
| 43 | 68240121 | Support | Disponible | Voir la pièce |
| 44 | 400507470 | Bouchon | Disponible | Voir la pièce |
| 45 | YN4359300 | Grower | Disponible | Voir la pièce |
| 46 | 301000042R | Vis | Disponible | Voir la pièce |
| 47 | YN0317900 | Bague | Disponible | Voir la pièce |
| 48 | YN5124300 | Goupille | Disponible | Voir la pièce |
| 49 | YF1290225 | Etau | Disponible | Voir la pièce |
| 49 | YF1290225 | Etau | Disponible | Voir la pièce |
| 50 | 301000042R | Vis | Disponible | Voir la pièce |
| 51 | YN5852100A | Arrêt | Disponible | Voir la pièce |
| 52 | 68242017BR | Ensemble (Boite de vitesses) | Disponible | Voir la pièce |
| 53 | 68240122R | Transmission (frein) | Disponible | Voir la pièce |
| 54 | 68710067R | Ressort | Disponible | Voir la pièce |
| 55 | 68240118AR | Bande de frein | Disponible | Voir la pièce |
| 56 | 3024015R | Bague seeger | Disponible | Voir la pièce |
| 57 | 68240117 | Tambour à cable | Disponible | Voir la pièce |
| 58 | 68240123 | Frein (bande) | Disponible | Voir la pièce |
| 58 | 68240123 | Frein (bande) | Disponible | Voir la pièce |
| 58 | 68240123 | Frein (bande) | Disponible | Voir la pièce |
| 58 | 68240123 | Frein (bande) | Disponible | Voir la pièce |
| 58 | 68240123 | Frein (bande) | Disponible | Voir la pièce |
| 58 | 68240123 | Frein (bande) | Disponible | Voir la pièce |
| 58 | 68240123 | Frein (bande) | Disponible | Voir la pièce |
| 58 | 68240123 | Frein (bande) | Disponible | Voir la pièce |
| 58 | 68240123 | Frein (bande) | Disponible | Voir la pièce |
| 59 | YN0643650 | Clavette | Disponible | Voir la pièce |
| 60 | YN5901000 | Etau | Disponible | Voir la pièce |
| 62 | 68710080 | Arbre | Disponible | Voir la pièce |
| 63 | 68710081 | Arbre (Vitesse arrière) | Disponible | Voir la pièce |
