Vue Éclatée MTL 81 R
Retrouvez les pièces détachées, références et repères disponibles pour MTL 81 R.

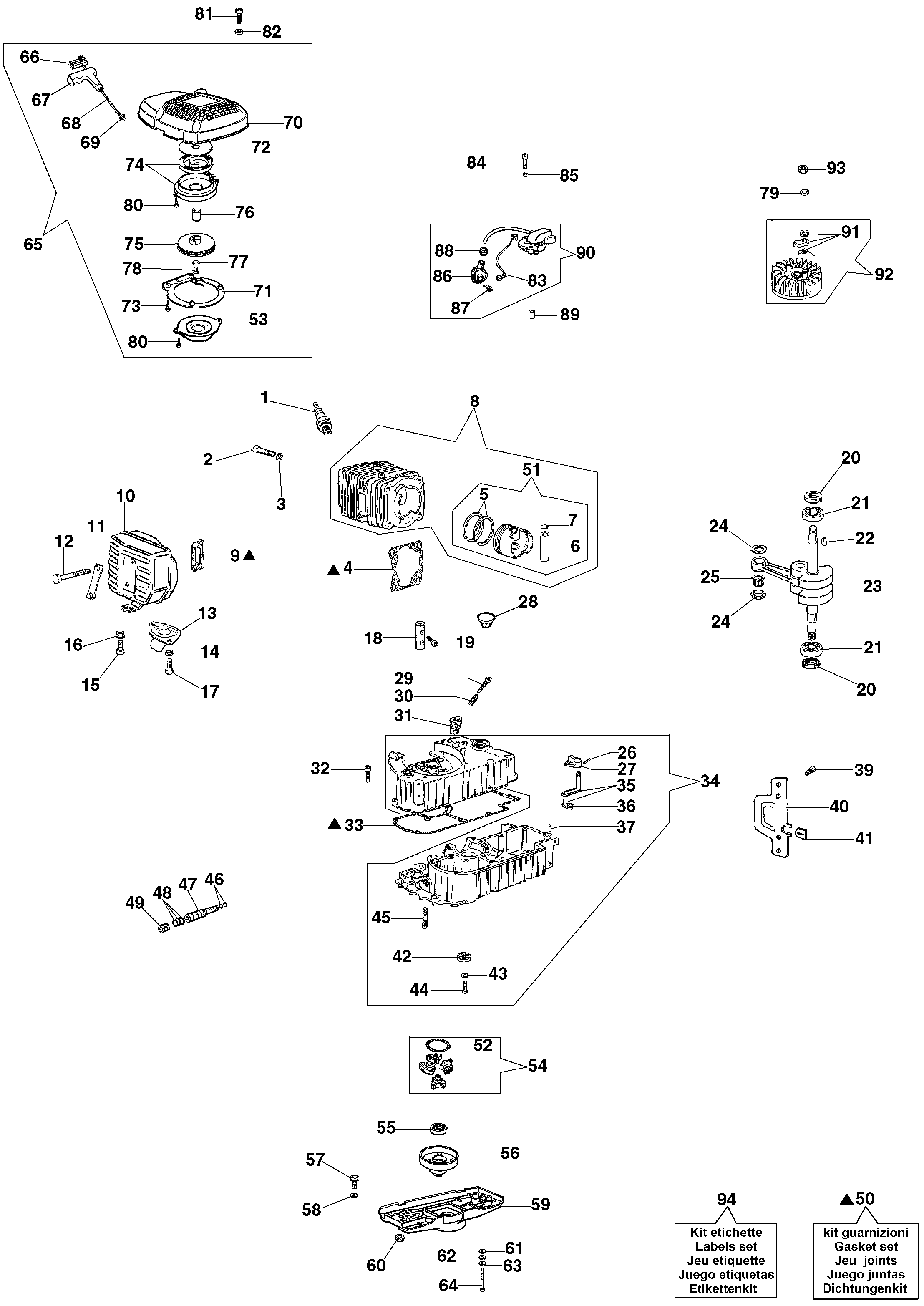

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 005000019R | Bougie | Non reliée | |
| 2 | 005100906AR | Vis | Disponible | Voir la pièce |
| 3 | 3833076R | Rondelle | Non reliée | |
| 4 | 008000002AR | Joint | Disponible | Voir la pièce |
| 5 | 008200015R | Segment Ø52 | Disponible | Voir la pièce |
| 6 | 008000012 | Axe piston | Disponible | Voir la pièce |
| 7 | 007201198R | Bague | Disponible | Voir la pièce |
| 8 | 008100001 | Cylindre | Disponible | Voir la pièce |
| 9 | 006000331 | Joint | Disponible | Voir la pièce |
| 10 | 018100077 | Pot | Disponible | Voir la pièce |
| 11 | 006000312 | Bride | Disponible | Voir la pièce |
| 12 | 005400303R | Vis | Disponible | Voir la pièce |
| 13 | 53010045 | Flasque | Disponible | Voir la pièce |
| 14 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 15 | 027500041R | Vis | Disponible | Voir la pièce |
| 16 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 17 | 006000369 | Vis | Disponible | Voir la pièce |
| 18 | 53010026 | Support | Disponible | Voir la pièce |
| 19 | 006000101R | Vis | Disponible | Voir la pièce |
| 20 | 3050015AR | Bague | Non reliée | |
| 20 | 3050015AR | Bague | Non reliée | |
| 21 | 3034012R | Roulement | Non reliée | |
| 21 | 3034012R | Roulement | Non reliée | |
| 22 | 3028014R | Clavette | Non reliée | |
| 23 | 008200944 | Vilebrequin | Disponible | Voir la pièce |
| 24 | 008200286 | Entretoise | Disponible | Voir la pièce |
| 24 | 008200286 | Entretoise | Disponible | Voir la pièce |
| 25 | 006000010 | Cage a aguilles | Non reliée | |
| 26 | 006000054 | Goupille | Disponible | Voir la pièce |
| 27 | 005000053 | Levier de demarrage | Disponible | Voir la pièce |
| 28 | 3045032 | Bouchon | Disponible | Voir la pièce |
| 29 | 006000056 | Vis | Disponible | Voir la pièce |
| 30 | 006000057 | Ressort | Disponible | Voir la pièce |
| 31 | 008100928 | Flasque | Disponible | Voir la pièce |
| 32 | 099900311B | Vis | Disponible | Voir la pièce |
| 33 | - | N | Non reliée | |
| 34 | 53012020 | Carter moteur | Disponible | Voir la pièce |
| 35 | 018100178 | Fourchette | Disponible | Voir la pièce |
| 36 | 018100165 | Bielle | Disponible | Voir la pièce |
| 37 | 006000313 | Goupille | Disponible | Voir la pièce |
| 39 | 53032012 | Levier accelerateur | Disponible | Voir la pièce |
| 40 | 005000347AR | Passe-cable | Disponible | Voir la pièce |
| 41 | 53010023 | Lame | Disponible | Voir la pièce |
| 42 | 006000084 | Couvercle | Disponible | Voir la pièce |
| 43 | 3072014 | Rondelle | Disponible | Voir la pièce |
| 44 | 006000085 | Vis | Disponible | Voir la pièce |
| 45 | 006000086R | Goujon | Disponible | Voir la pièce |
| 46 | 3049002 | Bague or | Disponible | Voir la pièce |
| 47 | 016000014 | Bouchon | Disponible | Voir la pièce |
| 48 | 005100890 | Bague | Disponible | Voir la pièce |
| 49 | 006000119 | Collier | Disponible | Voir la pièce |
| 50 | 006000330A | Kit joints | Disponible | Voir la pièce |
| 51 | 008200521 | Piston complet Ø52 | Disponible | Voir la pièce |
| 52 | 099900227R | Ressort | Disponible | Voir la pièce |
| 53 | 53010063 | Entraineur | Disponible | Voir la pièce |
| 54 | 53010062R | Embrayage | Disponible | Voir la pièce |
| 55 | 011200014R | Roulement | Disponible | Voir la pièce |
| 56 | 53010066 | Cloche embrayage | Disponible | Voir la pièce |
| 57 | 3801048 | Vis | Disponible | Voir la pièce |
| 58 | 3833080R | Rondelle | Disponible | Voir la pièce |
| 59 | 53030001 | Carter | Disponible | Voir la pièce |
| 60 | 008200913R | Ecrou | Disponible | Voir la pièce |
| 61 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 62 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 63 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 64 | 3801017R | Vis | Disponible | Voir la pièce |
| 65 | 018100203A | Demarrage complet | Disponible | Voir la pièce |
| 66 | 006000124 | Insert | Disponible | Voir la pièce |
| 67 | 006100953 | Poignee | Disponible | Voir la pièce |
| 68 | 018600128R | Cordelette | Disponible | Voir la pièce |
| 69 | 006000829R | Rondelle | Disponible | Voir la pièce |
| 70 | 008200992A | Carter | Disponible | Voir la pièce |
| 71 | 008200915A | Flasque | Disponible | Voir la pièce |
| 72 | 008200131 | Bride | Disponible | Voir la pièce |
| 73 | 3960017AR | Vis | Disponible | Voir la pièce |
| 74 | 018100174R | Ressort | Disponible | Voir la pièce |
| 75 | 006001021 | Poulie | Disponible | Voir la pièce |
| 76 | 006000134 | Bague | Disponible | Voir la pièce |
| 77 | 006000135 | Rondelle | Disponible | Voir la pièce |
| 78 | 005000136 | Vis | Disponible | Voir la pièce |
| 79 | 005000343R | Rondelle | Disponible | Voir la pièce |
| 80 | 011200041 | Vis | Disponible | Voir la pièce |
| 80 | 011200041 | Vis | Disponible | Voir la pièce |
| 81 | 006000064 | Vis | Disponible | Voir la pièce |
| 82 | 3033074 | Rondelle | Disponible | Voir la pièce |
| 83 | 008200929 | Cable | Disponible | Voir la pièce |
| 84 | 006000063 | Vis | Disponible | Voir la pièce |
| 85 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 86 | 007201045 | Capot de bougie | Disponible | Voir la pièce |
| 87 | 006100188 | Ressort | Disponible | Voir la pièce |
| 88 | 006000187 | Passe-cable | Disponible | Voir la pièce |
| 89 | 007200965 | Entretoise | Disponible | Voir la pièce |
| 90 | 007201097BR | Bobine | Disponible | Voir la pièce |
| 91 | 099900601 | Flasque | Disponible | Voir la pièce |
| 92 | 007201088A | Volant | Disponible | Voir la pièce |
| 93 | 3912011R | Ecrou | Disponible | Voir la pièce |
| 94 | 53010085 | Kit etiquettes | Disponible | Voir la pièce |

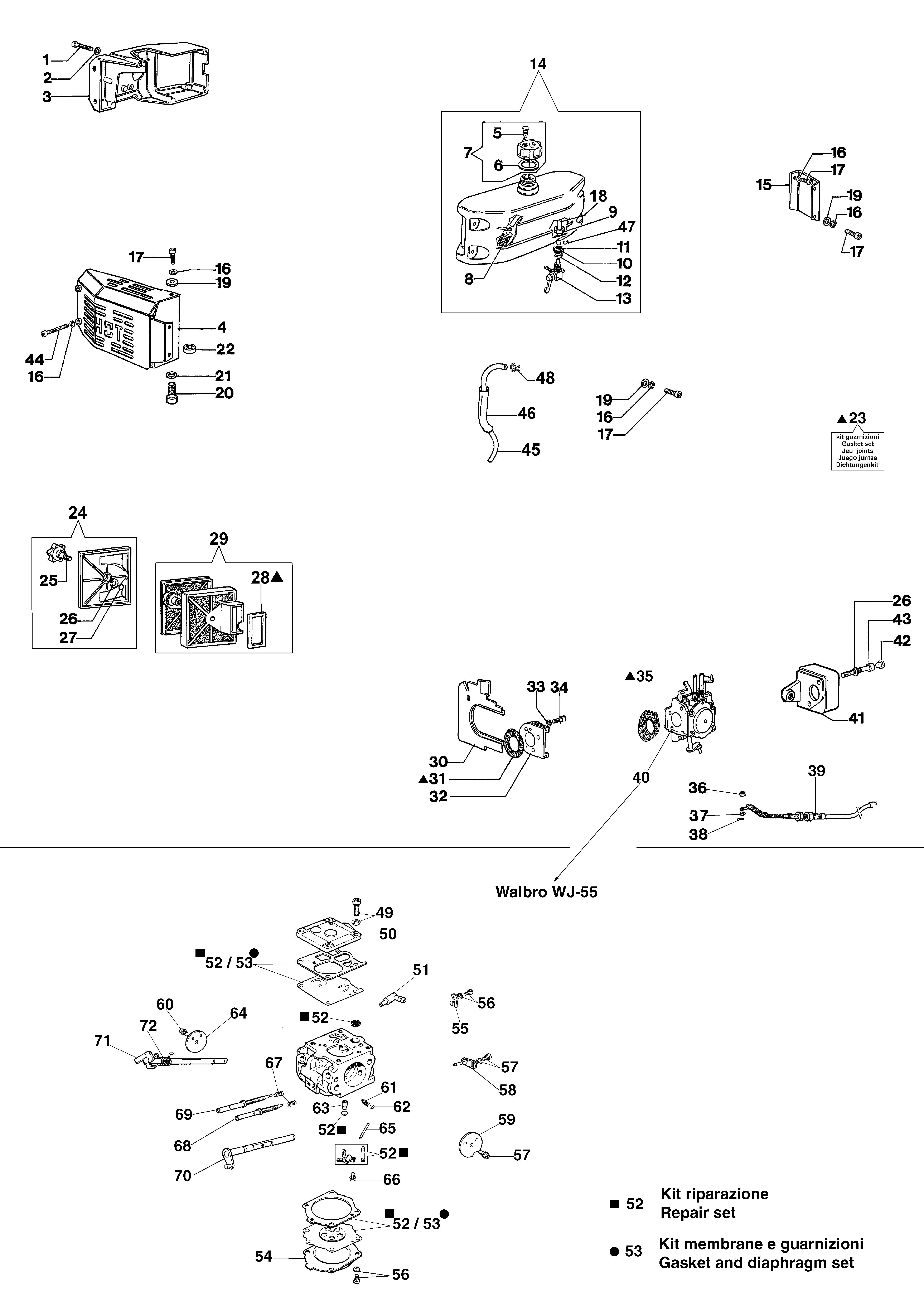

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 006000068 | Vis | Disponible | Voir la pièce |
| 2 | 3033074 | Rondelle | Disponible | Voir la pièce |
| 3 | 53010054 | Carter embrague | Disponible | Voir la pièce |
| 4 | 53010019 | Couvre-pot | Disponible | Voir la pièce |
| 5 | 4098658AR | Soupape | Disponible | Voir la pièce |
| 6 | 4100308AR | Joint | Disponible | Voir la pièce |
| 7 | 4151258R | Bouchon compl. | Non reliée | |
| 8 | 50010218R | Filtre mix | Disponible | Voir la pièce |
| 9 | 3912011R | Ecrou | Disponible | Voir la pièce |
| 10 | 3078010 | Rondelle | Disponible | Voir la pièce |
| 11 | 3049006R | Bague or | Disponible | Voir la pièce |
| 12 | 3055098R | Bague | Non reliée | |
| 13 | 3055046R | Robinet | Non reliée | |
| 14 | 53012004R | Réservoir mix | Disponible | Voir la pièce |
| 15 | 53010027 | Support | Disponible | Voir la pièce |
| 16 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 16 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 16 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 16 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 16 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 17 | 3801011R | Vis | Disponible | Voir la pièce |
| 17 | 3801011R | Vis | Disponible | Voir la pièce |
| 17 | 3801011R | Vis | Disponible | Voir la pièce |
| 17 | 3801011R | Vis | Disponible | Voir la pièce |
| 18 | 3073014AR | Tuyau | Non reliée | |
| 19 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 19 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 19 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 20 | 3801048 | Vis | Disponible | Voir la pièce |
| 21 | 3819013R | Grower | Disponible | Voir la pièce |
| 22 | 53010025 | Entretoise | Disponible | Voir la pièce |
| 23 | 006000330A | Kit joints | Disponible | Voir la pièce |
| 24 | 008300349 | Couvercle | Disponible | Voir la pièce |
| 25 | 008300334 | Pommeau | Disponible | Voir la pièce |
| 26 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 26 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 27 | 3049005R | Bague or | Disponible | Voir la pièce |
| 28 | 035000131 | Joint | Disponible | Voir la pièce |
| 29 | 035000188R | Filtre aire | Disponible | Voir la pièce |
| 30 | 008000022 | Protection | Disponible | Voir la pièce |
| 31 | 006000020R | Joint | Disponible | Voir la pièce |
| 32 | 008200925 | Bride termique | Disponible | Voir la pièce |
| 33 | 006000315R | Rondelle | Disponible | Voir la pièce |
| 34 | 006000024R | Vis | Disponible | Voir la pièce |
| 35 | 006000330A | Kit joints | Disponible | Voir la pièce |
| 36 | 006000258 | Bague | Disponible | Voir la pièce |
| 37 | 3916003R | Rondelle | Disponible | Voir la pièce |
| 38 | 004000059 | Goupille | Disponible | Voir la pièce |
| 39 | 53012011 | Cable accellerateur | Disponible | Voir la pièce |
| 40 | 2318640 | Carburateur WJ | Disponible | Voir la pièce |
| 41 | 015000001 | Support | Disponible | Voir la pièce |
| 42 | 006100302 | Bouchon | Disponible | Voir la pièce |
| 43 | 006100303R | Vis | Disponible | Voir la pièce |
| 44 | 3801066 | Vis | Disponible | Voir la pièce |
| 45 | 4151139A | Tuyau | Disponible | Voir la pièce |
| 46 | 53010040 | Tuyau | Disponible | Voir la pièce |
| 47 | 3059012 | Bande | Disponible | Voir la pièce |
| 48 | 4098377R | Bande | Disponible | Voir la pièce |
| 49 | 035000161 | Vis | Disponible | Voir la pièce |
| 50 | 035000146 | Couvercle | Disponible | Voir la pièce |
| 51 | 003300036 | Jeu de raccords | Disponible | Voir la pièce |
| 52 | 035000173 | Kit réparation | Disponible | Voir la pièce |
| 52 | 035000173 | Kit réparation | Disponible | Voir la pièce |
| 52 | 035000173 | Kit réparation | Disponible | Voir la pièce |
| 52 | 035000173 | Kit réparation | Disponible | Voir la pièce |
| 52 | 035000173 | Kit réparation | Disponible | Voir la pièce |
| 52 | 035000173 | Kit réparation | Disponible | Voir la pièce |
| 53 | 035000172 | Kit membranes y joints | Disponible | Voir la pièce |
| 53 | 035000172 | Kit membranes y joints | Disponible | Voir la pièce |
| 53 | 035000172 | Kit membranes y joints | Disponible | Voir la pièce |
| 54 | 035000145 | Couvercle | Disponible | Voir la pièce |
| 55 | 035000149 | Plaquette | Disponible | Voir la pièce |
| 56 | 035000162 | Vis | Disponible | Voir la pièce |
| 56 | 035000162 | Vis | Disponible | Voir la pièce |
| 57 | 003300209 | Vis | Disponible | Voir la pièce |
| 57 | 003300209 | Vis | Disponible | Voir la pièce |
| 58 | 035000144 | Levier | Disponible | Voir la pièce |
| 59 | 035000151 | Papillon | Disponible | Voir la pièce |
| 60 | 035000160 | Vis | Disponible | Voir la pièce |
| 61 | 035000164 | Ressort | Disponible | Voir la pièce |
| 62 | 006000325 | Bille | Disponible | Voir la pièce |
| 63 | 015400151 | Gicleur | Disponible | Voir la pièce |
| 64 | 028400110 | Papillon | Disponible | Voir la pièce |
| 65 | 035000169 | Axe | Disponible | Voir la pièce |
| 66 | 003300202 | Vis | Disponible | Voir la pièce |
| 67 | 035000165 | Ressort | Disponible | Voir la pièce |
| 68 | 028400115 | Vis H | Disponible | Voir la pièce |
| 69 | 035000166 | Vis L | Disponible | Voir la pièce |
| 70 | 035000150 | Arbre | Disponible | Voir la pièce |
| 71 | 035000147 | Arbre | Disponible | Voir la pièce |
| 72 | 035000171 | Ressort | Disponible | Voir la pièce |

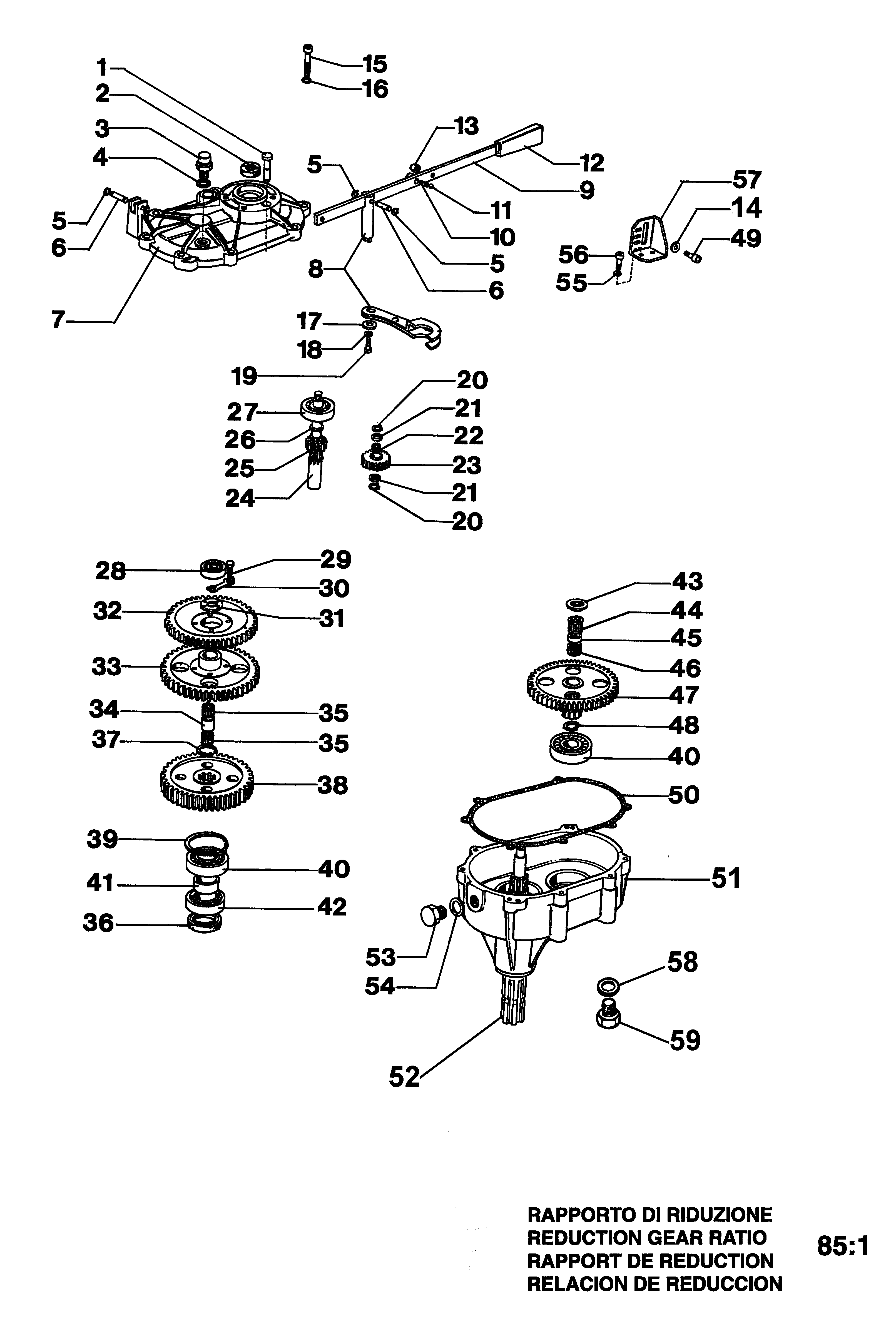

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 028200063 | Arbre | Disponible | Voir la pièce |
| 2 | 028200010 | Bague | Disponible | Voir la pièce |
| 3 | 028200331 | Bouchon | Disponible | Voir la pièce |
| 4 | 028200038 | Rondelle | Disponible | Voir la pièce |
| 5 | 3024006R | Bague seeger | Disponible | Voir la pièce |
| 5 | 3024006R | Bague seeger | Disponible | Voir la pièce |
| 5 | 3024006R | Bague seeger | Disponible | Voir la pièce |
| 6 | 53010032 | Pivot | Disponible | Voir la pièce |
| 6 | 53010032 | Pivot | Disponible | Voir la pièce |
| 7 | 53010028R | Couvercle | Non reliée | |
| 8 | 53010084 | Kit axe + levier | Disponible | Voir la pièce |
| 9 | 53010031A | Levier | Disponible | Voir la pièce |
| 10 | 53010034 | Ressort | Disponible | Voir la pièce |
| 11 | 3033002 | Bille | Disponible | Voir la pièce |
| 12 | 3046020 | Poignée | Disponible | Voir la pièce |
| 13 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 14 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 15 | 3801027R | Vis | Disponible | Voir la pièce |
| 16 | 3833076R | Rondelle | Non reliée | |
| 17 | 3918003R | Rondelle | Disponible | Voir la pièce |
| 18 | 3072014 | Rondelle | Disponible | Voir la pièce |
| 19 | 3801101R | Vis | Non reliée | |
| 20 | 3024009R | Bague | Disponible | Voir la pièce |
| 20 | 3024009R | Bague | Disponible | Voir la pièce |
| 21 | 028200065R | Rondelle | Disponible | Voir la pièce |
| 21 | 028200065R | Rondelle | Disponible | Voir la pièce |
| 22 | 028200066 | Roulement | Disponible | Voir la pièce |
| 23 | 028200067R | Pignon | Disponible | Voir la pièce |
| 24 | 028200009 | Arbre | Disponible | Voir la pièce |
| 25 | 028200013 | Pignon | Disponible | Voir la pièce |
| 26 | 004000423 | Rondelle | Disponible | Voir la pièce |
| 27 | 028200011R | Roulement | Non reliée | |
| 28 | 028200021R | Roulement | Disponible | Voir la pièce |
| 29 | 3806022R | Vis | Disponible | Voir la pièce |
| 30 | 028200025 | Bride | Disponible | Voir la pièce |
| 31 | 028200022 | Rondelle | Disponible | Voir la pièce |
| 32 | 028200026 | Engrenage | Disponible | Voir la pièce |
| 33 | 028200027 | Engrenage | Disponible | Voir la pièce |
| 34 | 028200024 | Entretoise | Disponible | Voir la pièce |
| 35 | 028200023R | Roulement | Disponible | Voir la pièce |
| 35 | 028200023R | Roulement | Disponible | Voir la pièce |
| 36 | 028200034 | Bague | Disponible | Voir la pièce |
| 37 | 3024025 | Bague | Disponible | Voir la pièce |
| 38 | 028200119 | Engrenage | Disponible | Voir la pièce |
| 39 | 028200031R | Bague seeger | Disponible | Voir la pièce |
| 40 | 028200020 | Roulement | Disponible | Voir la pièce |
| 40 | 028200020 | Roulement | Disponible | Voir la pièce |
| 41 | 028200032 | Entretoise | Disponible | Voir la pièce |
| 42 | 028200033R | Roulement | Disponible | Voir la pièce |
| 43 | 028200014 | Rondelle | Disponible | Voir la pièce |
| 44 | 028200015 | Roulement | Disponible | Voir la pièce |
| 45 | 028200016 | Entretoise | Disponible | Voir la pièce |
| 46 | 028200017 | Roulement | Disponible | Voir la pièce |
| 47 | 028200018 | Engrenage | Disponible | Voir la pièce |
| 48 | 028200019 | Bague | Disponible | Voir la pièce |
| 49 | 3801010R | Goupille | Disponible | Voir la pièce |
| 50 | 028200007R | Joint | Disponible | Voir la pièce |
| 51 | 53010029 | Boite engrenage | Disponible | Voir la pièce |
| 52 | 028200028 | Arbre | Disponible | Voir la pièce |
| 53 | 028200037 | Bouchon | Disponible | Voir la pièce |
| 54 | 028200036 | Rondelle | Disponible | Voir la pièce |
| 55 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 56 | 3801011R | Vis | Disponible | Voir la pièce |
| 57 | 53010033 | Guide | Disponible | Voir la pièce |
| 58 | 028200040R | Rondelle | Disponible | Voir la pièce |
| 59 | 028200039R | Vis | Non reliée |

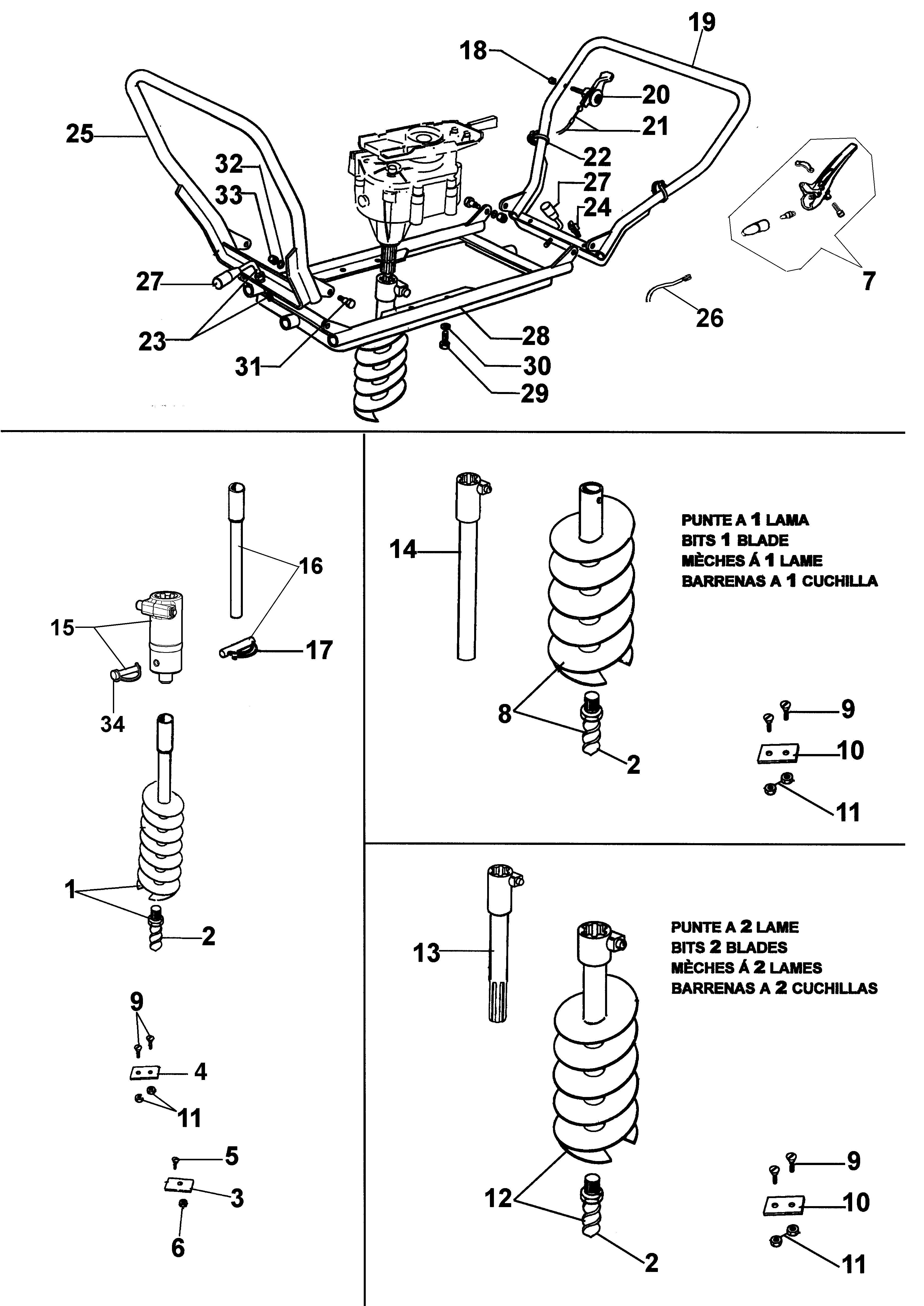

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 375100028A | Foret a 1 v Ø8x100 cm | Disponible | Voir la pièce |
| 1 | 375100029A | Foret à 1 v Ø10x100 cm | Disponible | Voir la pièce |
| 1 | 375100030A | Foret a 1 v Ø15x100 cm | Disponible | Voir la pièce |
| 1 | 375100031A | Foret à 1 v Ø20x100 cm | Disponible | Voir la pièce |
| 2 | 375100088AR | Bouchon 10÷50 cm | Non reliée | |
| 2 | 375100088AR | Bouchon 10÷50 cm | Non reliée | |
| 2 | 375100088AR | Bouchon 10÷50 cm | Non reliée | |
| 2 | 375100090A | Bouchon 8 cm | Disponible | Voir la pièce |
| 2 | 375100090A | Bouchon 8 cm | Disponible | Voir la pièce |
| 2 | 375100090A | Bouchon 8 cm | Disponible | Voir la pièce |
| 3 | 375100091AR | Lame 8 cm | Non reliée | |
| 3 | 375100092AR | Lame cm 10 | Disponible | Voir la pièce |
| 4 | 375100093AR | Lame cm 15 | Non reliée | |
| 4 | 375100094AR | Lame cm 20 | Non reliée | |
| 5 | 3802007R | Vis | Disponible | Voir la pièce |
| 6 | 320000028R | Ecrou | Disponible | Voir la pièce |
| 7 | 53032012 | Levier accelerateur | Disponible | Voir la pièce |
| 8 | - | N | Non reliée | |
| 8 | 53030061 | Foret a 1 v Ø25x85 cm | Disponible | Voir la pièce |
| 8 | 53030062 | Foret à 1 v Ø30x85 cm | Disponible | Voir la pièce |
| 9 | 028000055R | Vis | Disponible | Voir la pièce |
| 9 | 028000055R | Vis | Disponible | Voir la pièce |
| 9 | 028000055R | Vis | Disponible | Voir la pièce |
| 10 | 028000067A | Lame cm 25 | Disponible | Voir la pièce |
| 10 | 028000067A | Lame cm 25 | Disponible | Voir la pièce |
| 10 | 028000068A | Lame cm 30 | Disponible | Voir la pièce |
| 10 | 028000068A | Lame cm 30 | Disponible | Voir la pièce |
| 10 | 028000069A | Lame cm 35 | Disponible | Voir la pièce |
| 10 | 028000069A | Lame cm 35 | Disponible | Voir la pièce |
| 10 | 028000078A | Lame cm 40 | Disponible | Voir la pièce |
| 10 | 028000078A | Lame cm 40 | Disponible | Voir la pièce |
| 10 | 028200255 | Tete meche Ø45 | Disponible | Voir la pièce |
| 10 | 028200255 | Tete meche Ø45 | Disponible | Voir la pièce |
| 10 | 028200256 | Tete meche Ø50 | Disponible | Voir la pièce |
| 10 | 028200256 | Tete meche Ø50 | Disponible | Voir la pièce |
| 11 | 006000091R | Ecrou | Disponible | Voir la pièce |
| 11 | 006000091R | Ecrou | Disponible | Voir la pièce |
| 11 | 006000091R | Ecrou | Disponible | Voir la pièce |
| 12 | 028200252 | Foret a 2 v Ø45x100 cm | Disponible | Voir la pièce |
| 12 | 028200253 | Foret à 2 v Ø50x100 cm | Disponible | Voir la pièce |
| 12 | 028200297 | Foret a 2 v Ø25x100 cm | Disponible | Voir la pièce |
| 12 | 028200298 | Foret à 2 v Ø30x100 cm | Disponible | Voir la pièce |
| 12 | 028200299 | Foret a 2 v Ø35x100 cm | Disponible | Voir la pièce |
| 12 | 028200306 | Foret à 2 v Ø40x100 cm | Disponible | Voir la pièce |
| 13 | 028200289 | Tuyau | Disponible | Voir la pièce |
| 14 | 028200287 | Tuyau | Disponible | Voir la pièce |
| 15 | 028200354 | Kit support + goupille | Disponible | Voir la pièce |
| 16 | 375100115 | Tuyau + goupille | Disponible | Voir la pièce |
| 17 | YN5137500 | Goupille | Disponible | Voir la pièce |
| 18 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 19 | 53010007 | Poignee | Disponible | Voir la pièce |
| 20 | 365100024 | Levier accelerateur | Disponible | Voir la pièce |
| 21 | 53012011 | Cable accellerateur | Disponible | Voir la pièce |
| 22 | 072700237 | Bande | Disponible | Voir la pièce |
| 23 | 53010010 | Vis | Non reliée | |
| 24 | 3044103 | Bande | Disponible | Voir la pièce |
| 25 | 53010009 | Poignee | Disponible | Voir la pièce |
| 26 | 53010035 | Cable | Disponible | Voir la pièce |
| 27 | 3046021R | Poignée | Disponible | Voir la pièce |
| 27 | 3046021R | Poignée | Disponible | Voir la pièce |
| 28 | 53010055A | Support | Disponible | Voir la pièce |
| 29 | 3806094R | Vis | Disponible | Voir la pièce |
| 30 | 3819014R | Grower | Disponible | Voir la pièce |
| 31 | 53010055A | Support | Disponible | Voir la pièce |
| 32 | 3916008R | Rondelle | Non reliée | |
| 33 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 34 | 3033141 | Goupille | Disponible | Voir la pièce |
