Vue Éclatée WB 55 H 6,5
Retrouvez les pièces détachées, références et repères disponibles pour WB 55 H 6,5.

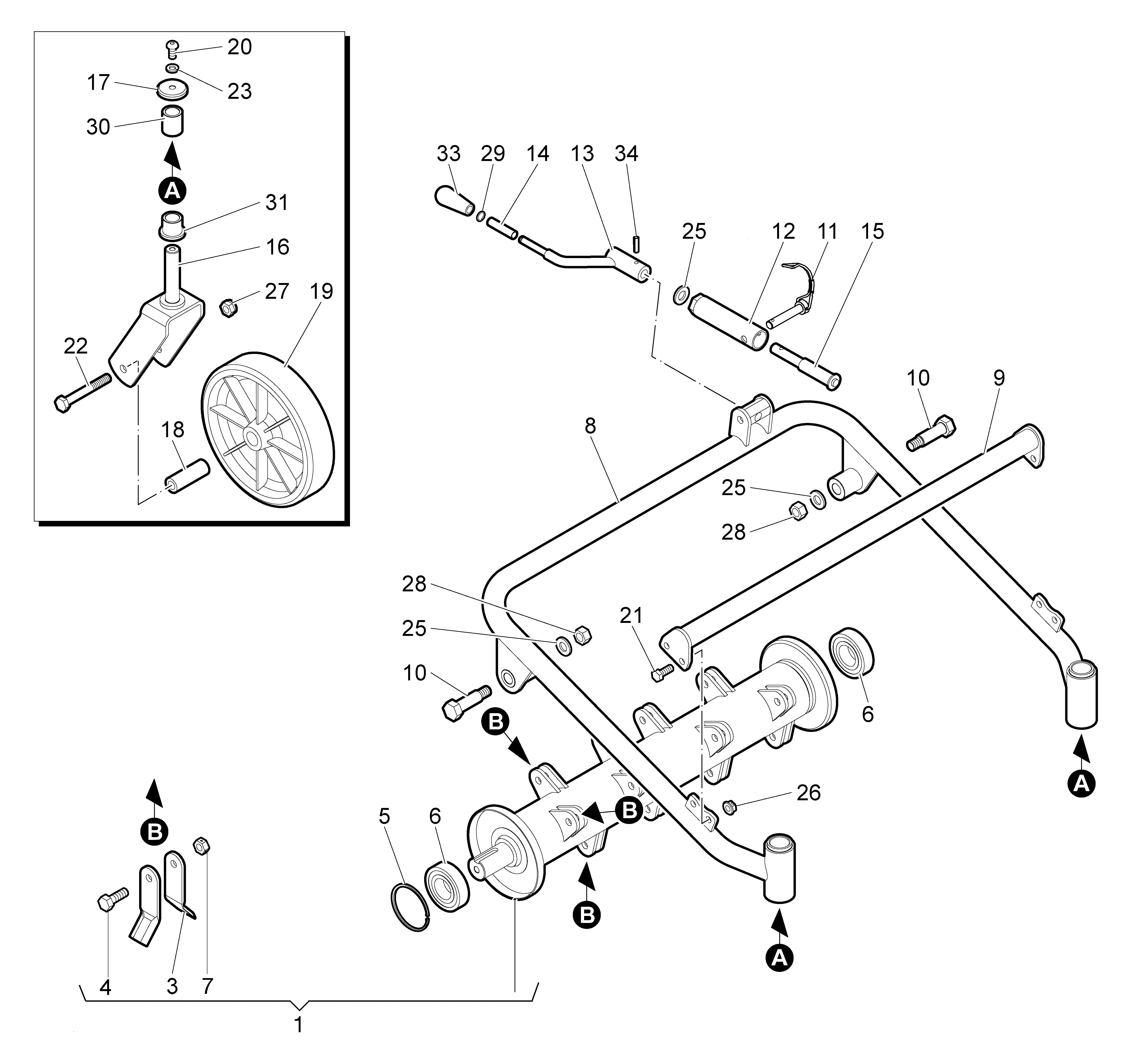

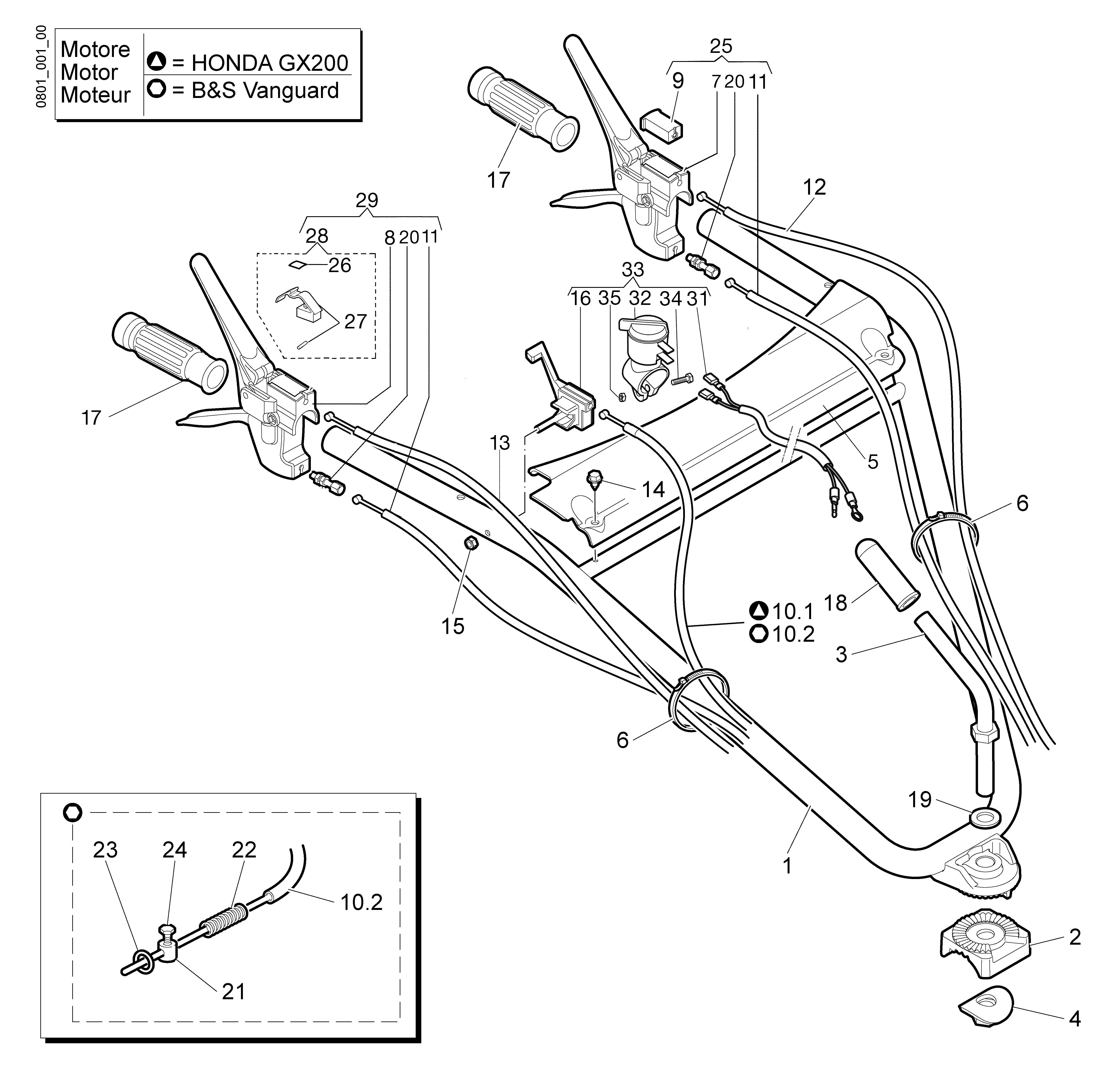

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 68250008 | Guidon | Disponible | Voir la pièce |
| 2 | YF1231675 | Joint | Disponible | Voir la pièce |
| 3 | YF1231670 | Levier de regulation | Disponible | Voir la pièce |
| 4 | YF1231673 | Ecrou special | Disponible | Voir la pièce |
| 5 | YF1430099 | Carter | Disponible | Voir la pièce |
| 6 | YN1764000 | Bande | Disponible | Voir la pièce |
| 6 | YN1764000 | Bande | Disponible | Voir la pièce |
| 7 | 68240055R | Levier | Disponible | Voir la pièce |
| 8 | 68240057R | Levier | Disponible | Voir la pièce |
| 9 | F1370459 | Couvercle | Disponible | Voir la pièce |
| 10.1 | N5460150R | Transmission | Non reliée | |
| 10.2 | N5455950 | Transmission | Disponible | Voir la pièce |
| 10.2 | N5455950 | Transmission | Disponible | Voir la pièce |
| 11 | 68250020R | Transmission | Disponible | Voir la pièce |
| 11 | 68250020R | Transmission | Disponible | Voir la pièce |
| 12 | F1520284 | Transmission | Disponible | Voir la pièce |
| 13 | F1520285 | Transmission | Disponible | Voir la pièce |
| 14 | YN6243651 | Vis | Disponible | Voir la pièce |
| 15 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 16 | YN2803650 | Manette gaz | Disponible | Voir la pièce |
| 17 | YN2843300 | Poignée | Disponible | Voir la pièce |
| 17 | YN2843300 | Poignée | Disponible | Voir la pièce |
| 18 | YK8211008 | Poignée | Disponible | Voir la pièce |
| 19 | 3916016 | Rondelle | Disponible | Voir la pièce |
| 20 | N5800950R | Régulateur | Disponible | Voir la pièce |
| 20 | N5800950R | Régulateur | Disponible | Voir la pièce |
| 21 | F1300004R | Etau | Non reliée | |
| 22 | YN3104240 | Ressort | Disponible | Voir la pièce |
| 23 | 3026004R | Bague | Non reliée | |
| 24 | YN6182150 | Vis | Disponible | Voir la pièce |
| 25 | 68250021 | Kit levier | Disponible | Voir la pièce |
| 26 | F1520189 | Decalque | Disponible | Voir la pièce |
| 27 | 68240053R | Crochet + Goupille | Non reliée | |
| 28 | 68240044R | Crochet + Goupille + Marque | Disponible | Voir la pièce |
| 29 | 68250022 | Kit levier | Disponible | Voir la pièce |
| 31 | - | N | Non reliée | |
| 32 | - | N | Non reliée | |
| 33 | - | N | Non reliée | |
| 34 | - | N | Non reliée | |
| 35 | - | N | Non reliée |

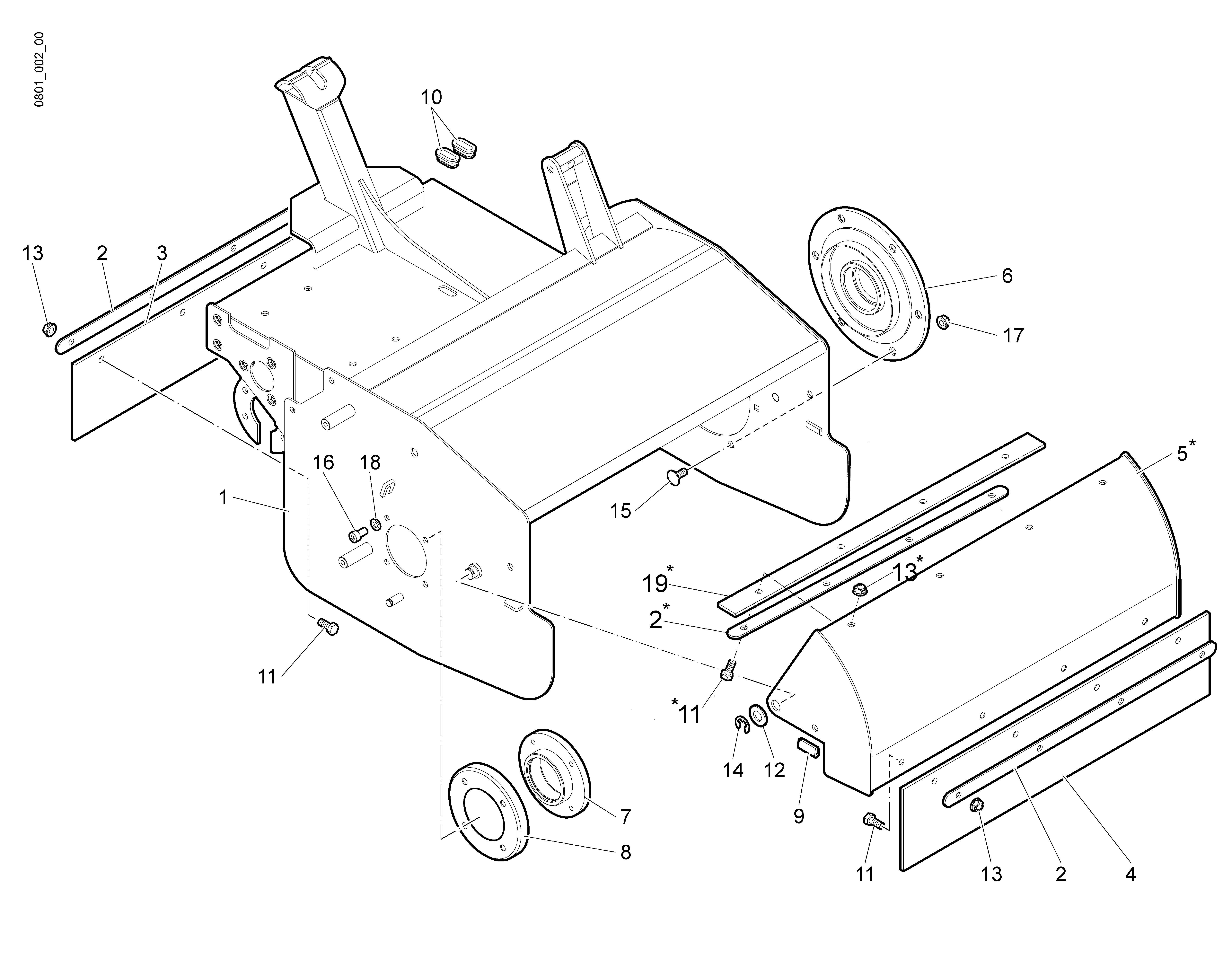

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | F1520250 | Châssis | Disponible | Voir la pièce |
| 2 | 68250003 | Plaque | Disponible | Voir la pièce |
| 2 | 68250003 | Plaque | Disponible | Voir la pièce |
| 2 | 68250003 | Plaque | Disponible | Voir la pièce |
| 3 | F1520198B | Bandage | Disponible | Voir la pièce |
| 4 | F1520199CR | Bandage | Non reliée | |
| 5 | 68250025A | Jeu porte (protection) | Disponible | Voir la pièce |
| 6 | F1520102R | Bride | Disponible | Voir la pièce |
| 7 | F1520100 | Bride | Disponible | Voir la pièce |
| 8 | F1520101 | Protection (Palier) | Disponible | Voir la pièce |
| 9 | F1520214 | Joint | Disponible | Voir la pièce |
| 10 | YK2203010 | Passe-cable | Disponible | Voir la pièce |
| 11 | 3933034AR | Pivot | Non reliée | |
| 11 | 3933034AR | Pivot | Non reliée | |
| 11 | 3933034AR | Pivot | Non reliée | |
| 12 | YK8401029 | Rondelle | Disponible | Voir la pièce |
| 13 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 13 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 13 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 14 | YN0107700 | Anneau | Disponible | Voir la pièce |
| 15 | N6257600 | Vis | Disponible | Voir la pièce |
| 16 | YN6249510 | Vis | Disponible | Voir la pièce |
| 17 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 18 | N4364800 | Rondelle | Disponible | Voir la pièce |
| 19 | 68250023 | Protection en caoutchouc | Disponible | Voir la pièce |
| 20 | 68250025A | Jeu porte (protection) | Disponible | Voir la pièce |
| 20 | 68250025A | Jeu porte (protection) | Disponible | Voir la pièce |
| 20 | 68250025A | Jeu porte (protection) | Disponible | Voir la pièce |
| 20 | 68250025A | Jeu porte (protection) | Disponible | Voir la pièce |
| 20 | 68250025A | Jeu porte (protection) | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | F1520287C | Rotor (complet) | Disponible | Voir la pièce |
| 3 | YF1515001 | Lame de taille | Disponible | Voir la pièce |
| 4 | F1520099CR | Vis | Non reliée | |
| 5 | 028200031R | Bague seeger | Disponible | Voir la pièce |
| 6 | YN1275051 | Roulement | Disponible | Voir la pièce |
| 6 | YN1275051 | Roulement | Disponible | Voir la pièce |
| 7 | 3914013R | Ecrou | Non reliée | |
| 8 | 68250005B | Châssis | Disponible | Voir la pièce |
| 9 | 68250036 | Renforcement | Disponible | Voir la pièce |
| 10 | YF1520145 | Pivot | Disponible | Voir la pièce |
| 10 | YF1520145 | Pivot | Disponible | Voir la pièce |
| 11 | 68250152R | Goupille | Disponible | Voir la pièce |
| 12 | F1520129 | Support tuyau | Disponible | Voir la pièce |
| 13 | F1520130 | Levier | Disponible | Voir la pièce |
| 14 | F1520133A | Bague | Disponible | Voir la pièce |
| 15 | F1520134 | Entretoise | Disponible | Voir la pièce |
| 16 | 68250006 | Support | Disponible | Voir la pièce |
| 17 | F1520149 | Couvercle | Disponible | Voir la pièce |
| 18 | YF1231669 | Entretoise | Disponible | Voir la pièce |
| 19 | N4841300AR | Roue | Non reliée | |
| 20 | YN6255100 | Vis | Disponible | Voir la pièce |
| 21 | YN6262200 | Vis | Disponible | Voir la pièce |
| 22 | YN6358200 | Vis | Disponible | Voir la pièce |
| 23 | 3819013R | Grower | Disponible | Voir la pièce |
| 25 | YN4387700 | Rondelle | Disponible | Voir la pièce |
| 25 | YN4387700 | Rondelle | Disponible | Voir la pièce |
| 25 | YN4387700 | Rondelle | Disponible | Voir la pièce |
| 26 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 27 | YN1463650 | Ecrou | Disponible | Voir la pièce |
| 28 | YN1470150 | Ecrou | Disponible | Voir la pièce |
| 28 | YN1470150 | Ecrou | Disponible | Voir la pièce |
| 29 | N0102700 | Bague seeger | Disponible | Voir la pièce |
| 30 | YN0415350 | Bague | Disponible | Voir la pièce |
| 31 | N0415450 | Bague | Disponible | Voir la pièce |
| 33 | N3753550 | Pommeau | Disponible | Voir la pièce |
| 34 | YN5117300 | Goupille | Non reliée |

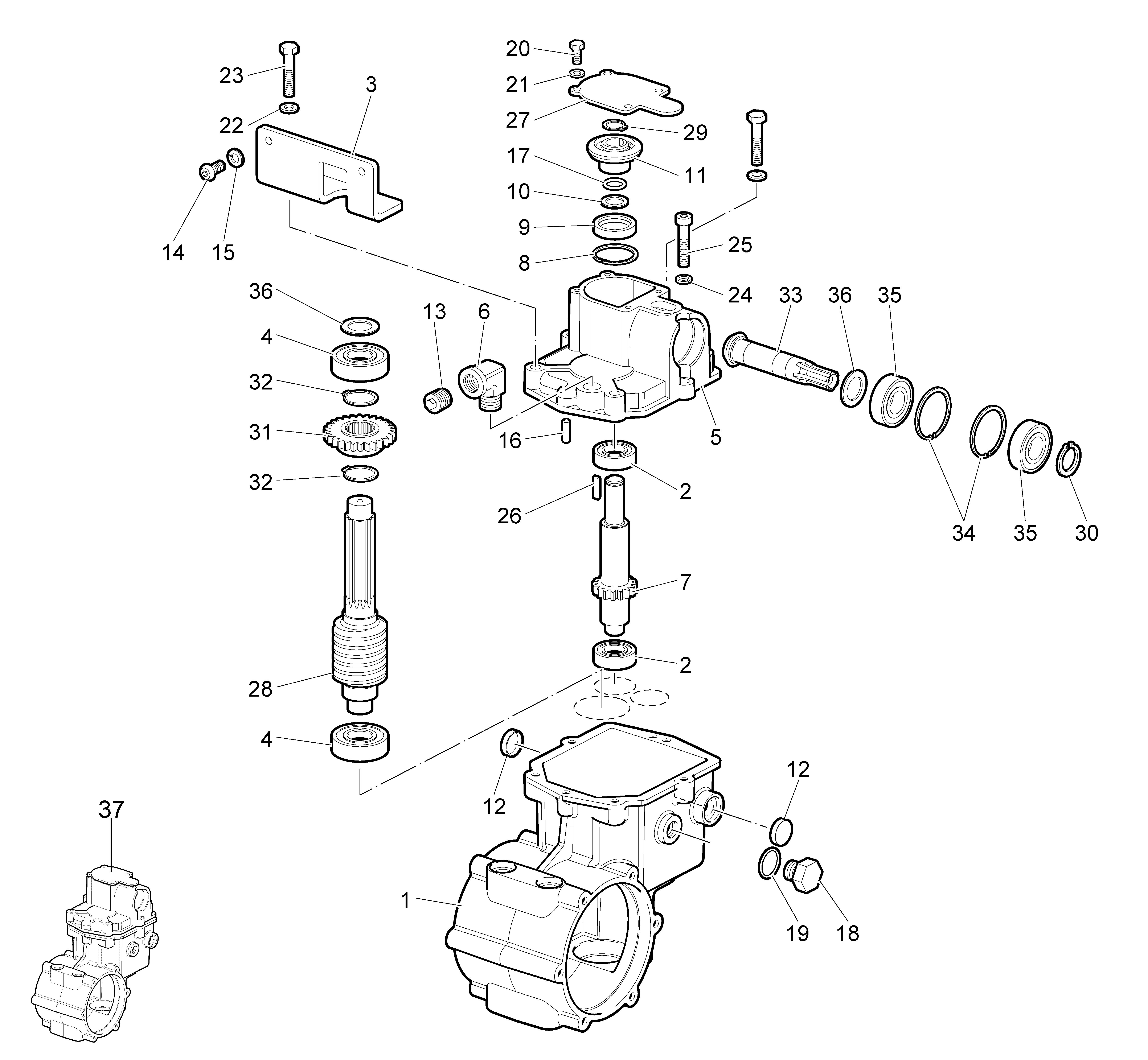

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | YF1430001 | Boîte a vitesse | Disponible | Voir la pièce |
| 2 | YN1257000 | Roulement | Disponible | Voir la pièce |
| 2 | YN1257000 | Roulement | Disponible | Voir la pièce |
| 3 | F1520271 | Equere support | Disponible | Voir la pièce |
| 4 | YN1263701 | Roulement | Disponible | Voir la pièce |
| 4 | YN1263701 | Roulement | Disponible | Voir la pièce |
| 5 | F1520001A | Couvercle | Disponible | Voir la pièce |
| 6 | 400415594 | Adaptateur | Disponible | Voir la pièce |
| 7 | F1520217A | Arbre | Disponible | Voir la pièce |
| 8 | 3025022R | Bague seeger | Disponible | Voir la pièce |
| 9 | N0209200 | Bague | Disponible | Voir la pièce |
| 10 | YN5002200 | Epaisseur | Disponible | Voir la pièce |
| 11 | F1520008A | Couronne | Disponible | Voir la pièce |
| 12 | YN5265050 | Bouchon | Disponible | Voir la pièce |
| 12 | YN5265050 | Bouchon | Disponible | Voir la pièce |
| 13 | N5258800 | Bouchon | Disponible | Voir la pièce |
| 14 | YN6255100 | Vis | Disponible | Voir la pièce |
| 15 | 3819013R | Grower | Disponible | Voir la pièce |
| 16 | YN5124300 | Goupille | Disponible | Voir la pièce |
| 17 | YN0317900 | Bague | Disponible | Voir la pièce |
| 18 | YF1400821 | Porte-ressort | Disponible | Voir la pièce |
| 19 | YN0306800 | Bague | Disponible | Voir la pièce |
| 20 | 301000042R | Vis | Disponible | Voir la pièce |
| 21 | YN4359300 | Grower | Disponible | Voir la pièce |
| 22 | YN4365400 | Entretoise | Disponible | Voir la pièce |
| 23 | 3806067R | Vis | Disponible | Voir la pièce |
| 24 | N4364800 | Rondelle | Disponible | Voir la pièce |
| 25 | N6279600 | Vis | Disponible | Voir la pièce |
| 26 | N0642900R | Clavette | Disponible | Voir la pièce |
| 27 | F1520017 | Couvercle | Disponible | Voir la pièce |
| 28 | F1520002 | Arbre | Disponible | Voir la pièce |
| 29 | 3024015R | Bague seeger | Disponible | Voir la pièce |
| 30 | 3024020R | Bague seeger | Disponible | Voir la pièce |
| 31 | F1520218A | Engrenage | Disponible | Voir la pièce |
| 32 | YN0118500 | Bague seeger | Disponible | Voir la pièce |
| 32 | YN0118500 | Bague seeger | Disponible | Voir la pièce |
| 33 | F1520299A | Pignon | Disponible | Voir la pièce |
| 34 | YN0130900 | Bague seeger | Disponible | Voir la pièce |
| 35 | YN1263201 | Roulement | Disponible | Voir la pièce |
| 35 | YN1263201 | Roulement | Disponible | Voir la pièce |
| 36 | YN5002995 | Epaisseur | Disponible | Voir la pièce |
| 36 | YN5002995 | Epaisseur | Disponible | Voir la pièce |
| 37 | YP0002369A | Ensemble (Boite de vitesses) | Disponible | Voir la pièce |

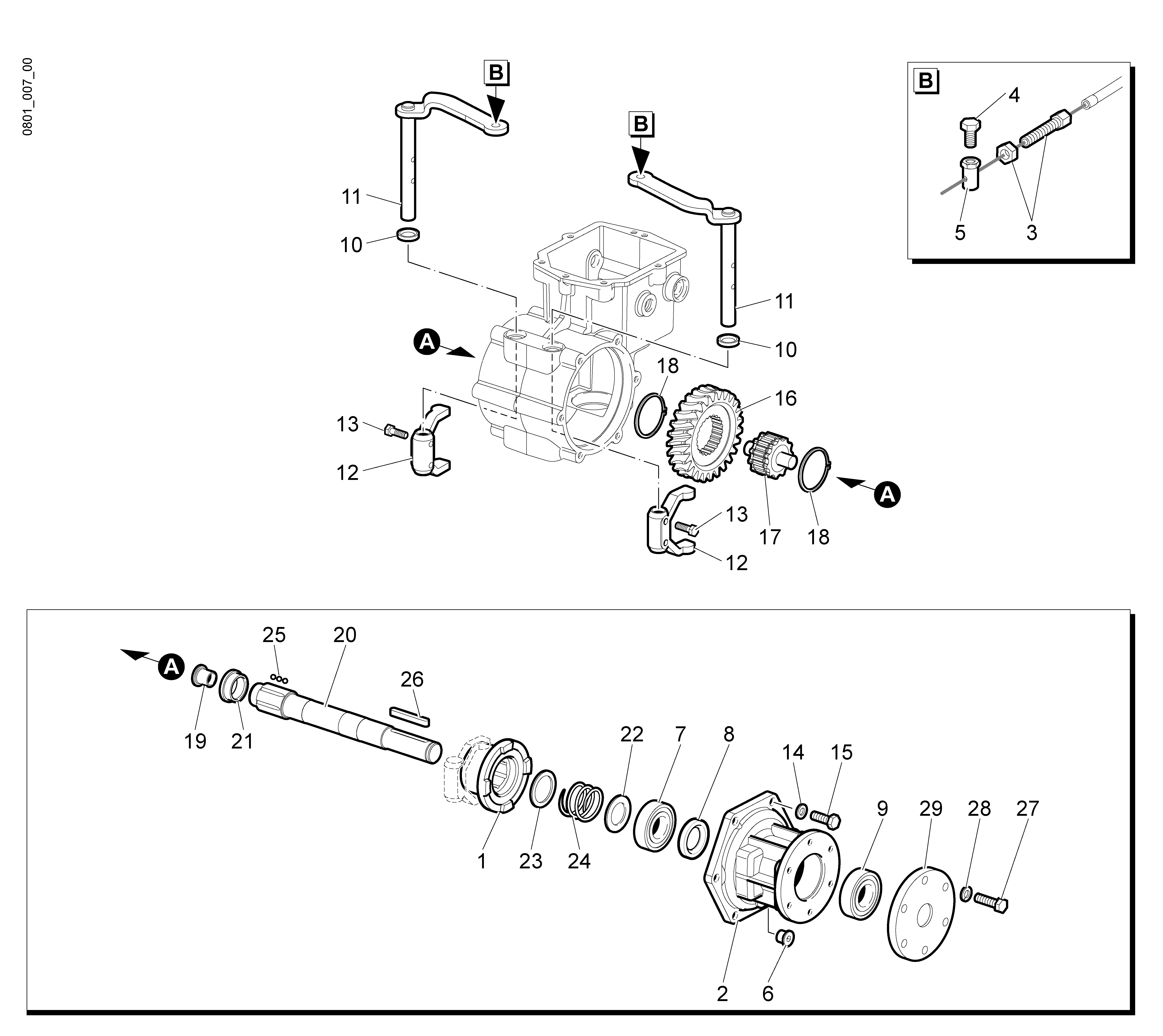

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | YF1430084 | Débrayage | Disponible | Voir la pièce |
| 2 | F1430086AR | Support | Non reliée | |
| 3 | N5800950R | Régulateur | Disponible | Voir la pièce |
| 4 | 301000042R | Vis | Disponible | Voir la pièce |
| 5 | YF1290225 | Etau | Disponible | Voir la pièce |
| 6 | YN5254000 | Bouchon huile | Disponible | Voir la pièce |
| 7 | YN1270701 | Roulement | Disponible | Voir la pièce |
| 8 | YN0209720 | Anneau | Disponible | Voir la pièce |
| 9 | YN1271100 | Roulement | Disponible | Voir la pièce |
| 10 | YN0203000 | Bague d | Disponible | Voir la pièce |
| 10 | YN0203000 | Bague d | Disponible | Voir la pièce |
| 11 | YF1520011A | Levier | Disponible | Voir la pièce |
| 11 | YF1520011A | Levier | Disponible | Voir la pièce |
| 12 | YF1430019 | Plaquette | Disponible | Voir la pièce |
| 12 | YF1430019 | Plaquette | Disponible | Voir la pièce |
| 13 | 3906045R | Vis | Disponible | Voir la pièce |
| 13 | 3906045R | Vis | Disponible | Voir la pièce |
| 14 | YN4365400 | Entretoise | Disponible | Voir la pièce |
| 15 | YN6262200 | Vis | Disponible | Voir la pièce |
| 16 | F1520059R | Couronne | Non reliée | |
| 17 | YF1430087 | Moyeu | Disponible | Voir la pièce |
| 18 | YN0133100 | Bague seeger | Disponible | Voir la pièce |
| 18 | YN0133100 | Bague seeger | Disponible | Voir la pièce |
| 19 | YN0404700 | Bague | Disponible | Voir la pièce |
| 20 | F1520269 | Demi-essieu | Disponible | Voir la pièce |
| 21 | YF1430085 | Arrêt | Disponible | Voir la pièce |
| 22 | YN5005140 | Rondelle | Disponible | Voir la pièce |
| 23 | YN5005725 | Rondelle | Disponible | Voir la pièce |
| 24 | YF1430018 | Ressort | Disponible | Voir la pièce |
| 25 | YN4740300 | Bille | Disponible | Voir la pièce |
| 26 | N0648020 | Clavette | Disponible | Voir la pièce |
| 27 | 3806070R | Vis | Disponible | Voir la pièce |
| 28 | 3819013R | Grower | Disponible | Voir la pièce |
| 29 | YF1430027 | Flasque | Disponible | Voir la pièce |

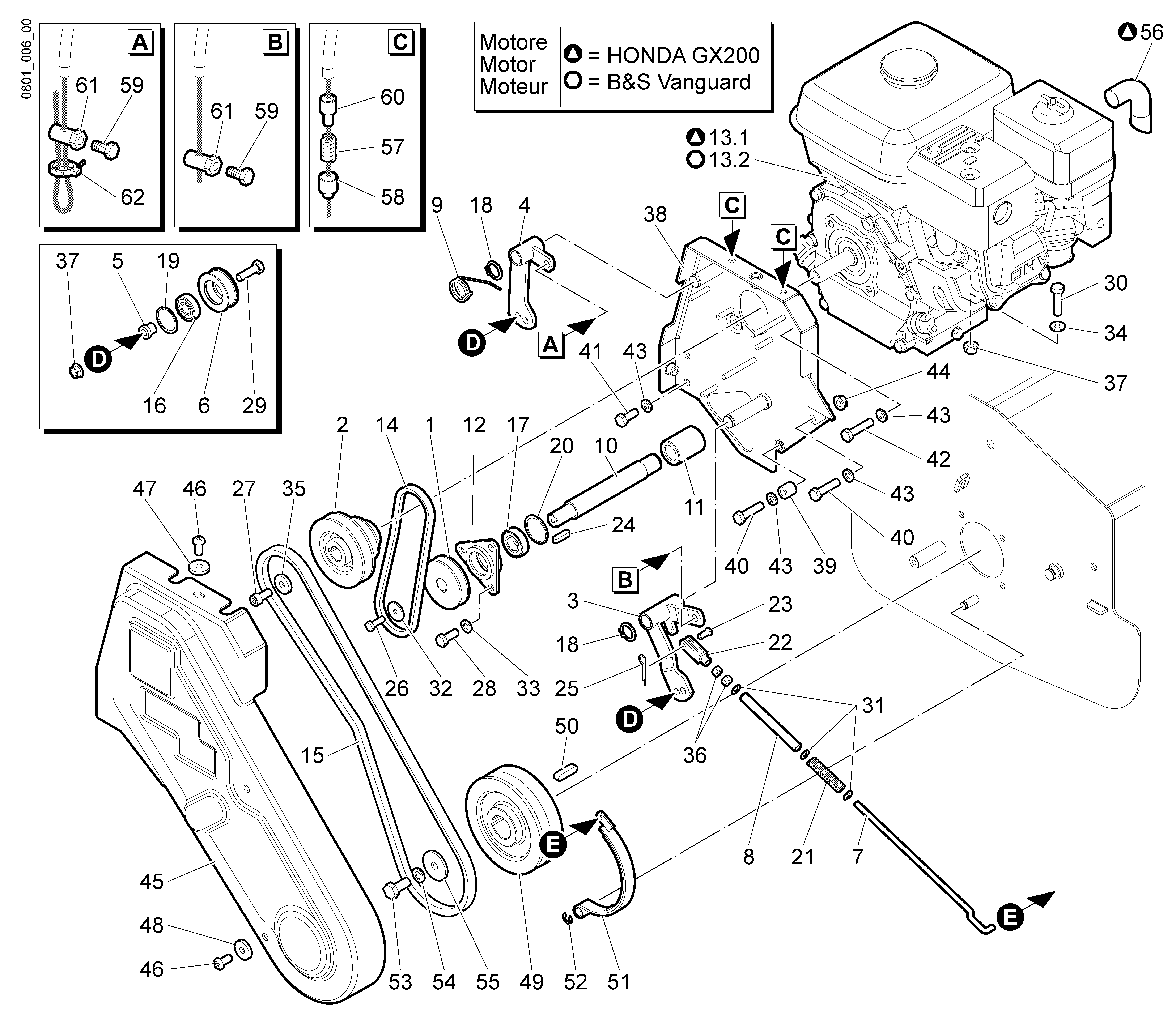

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | F1520232 | Poulie | Disponible | Voir la pièce |
| 2 | F1520233 | Poulie | Disponible | Voir la pièce |
| 3 | F1520240 | Levier | Disponible | Voir la pièce |
| 4 | F1520244 | Levier | Disponible | Voir la pièce |
| 5 | F1520248 | Bague | Disponible | Voir la pièce |
| 6 | F1520249 | Baladeur | Disponible | Voir la pièce |
| 7 | F1520260 | Entretoise | Disponible | Voir la pièce |
| 8 | F1520261 | Entretoise | Disponible | Voir la pièce |
| 9 | F1520262 | Ressort | Disponible | Voir la pièce |
| 10 | YF1520227 | Arbre | Disponible | Voir la pièce |
| 11 | F1520228 | Connection | Disponible | Voir la pièce |
| 12 | YF1520229 | Support | Disponible | Voir la pièce |
| 13 | - | N | Non reliée | |
| 13 | - | N | Non reliée | |
| 14 | YN0950100 | Courroie | Disponible | Voir la pièce |
| 15 | 68250027R | Courroie | Disponible | Voir la pièce |
| 16 | YN1252350 | Roulement | Disponible | Voir la pièce |
| 17 | YN1258020 | Roulement | Disponible | Voir la pièce |
| 18 | YN0107700 | Anneau | Disponible | Voir la pièce |
| 18 | YN0107700 | Anneau | Disponible | Voir la pièce |
| 19 | 3025021R | Bague | Disponible | Voir la pièce |
| 20 | 3025022R | Bague seeger | Disponible | Voir la pièce |
| 21 | N3109350 | Ressort | Disponible | Voir la pièce |
| 22 | YN6003010 | Fourchette | Disponible | Voir la pièce |
| 23 | K8192001 | Pivot | Disponible | Voir la pièce |
| 24 | N0644300 | Clavette | Disponible | Voir la pièce |
| 25 | K7231001 | Goupille | Disponible | Voir la pièce |
| 26 | 3906045R | Vis | Disponible | Voir la pièce |
| 27 | YN6243950 | Vis | Disponible | Voir la pièce |
| 28 | YN6262200 | Vis | Disponible | Voir la pièce |
| 29 | 322000001R | Vis | Disponible | Voir la pièce |
| 30 | 3806074R | Vis | Disponible | Voir la pièce |
| 31 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 32 | N4362200 | Rondelle | Disponible | Voir la pièce |
| 33 | 3819013R | Grower | Disponible | Voir la pièce |
| 34 | 3916008R | Rondelle | Non reliée | |
| 35 | YN4371100 | Rondelle | Disponible | Voir la pièce |
| 36 | N1454600 | Ecrou | Disponible | Voir la pièce |
| 37 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 37 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 38 | F1520263 | Support | Disponible | Voir la pièce |
| 39 | F1520272 | Entretoise | Disponible | Voir la pièce |
| 40 | 3806074R | Vis | Disponible | Voir la pièce |
| 40 | 3806074R | Vis | Disponible | Voir la pièce |
| 41 | YN6262200 | Vis | Disponible | Voir la pièce |
| 42 | N6244045 | Pivot | Disponible | Voir la pièce |
| 43 | 3819013R | Grower | Disponible | Voir la pièce |
| 43 | 3819013R | Grower | Disponible | Voir la pièce |
| 43 | 3819013R | Grower | Disponible | Voir la pièce |
| 43 | 3819013R | Grower | Disponible | Voir la pièce |
| 44 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 45 | F1520274 | Capot | Disponible | Voir la pièce |
| 46 | YN6255100 | Vis | Disponible | Voir la pièce |
| 46 | YN6255100 | Vis | Disponible | Voir la pièce |
| 47 | 3916008R | Rondelle | Non reliée | |
| 48 | YN4371100 | Rondelle | Disponible | Voir la pièce |
| 49 | F1520234 | Poulie | Disponible | Voir la pièce |
| 50 | F1520152R | Clavette | Non reliée | |
| 51 | F1520239 | Mâchoire de frein | Disponible | Voir la pièce |
| 52 | N0103000 | Bague | Disponible | Voir la pièce |
| 53 | YN6325400 | Vis | Disponible | Voir la pièce |
| 54 | 3819014R | Grower | Disponible | Voir la pièce |
| 55 | YN4382150 | Rondelle | Disponible | Voir la pièce |
| 56 | F1230002 | Deflecteur | Disponible | Voir la pièce |
| 57 | N3108900 | Ressort | Disponible | Voir la pièce |
| 58 | N5853800 | Arrêt | Disponible | Voir la pièce |
| 59 | 301000042R | Vis | Disponible | Voir la pièce |
| 59 | 301000042R | Vis | Disponible | Voir la pièce |
| 60 | YN5852100A | Arrêt | Disponible | Voir la pièce |
| 61 | YF1290225 | Etau | Disponible | Voir la pièce |
| 61 | YF1290225 | Etau | Disponible | Voir la pièce |
| 62 | YN1762150 | Bande | Disponible | Voir la pièce |

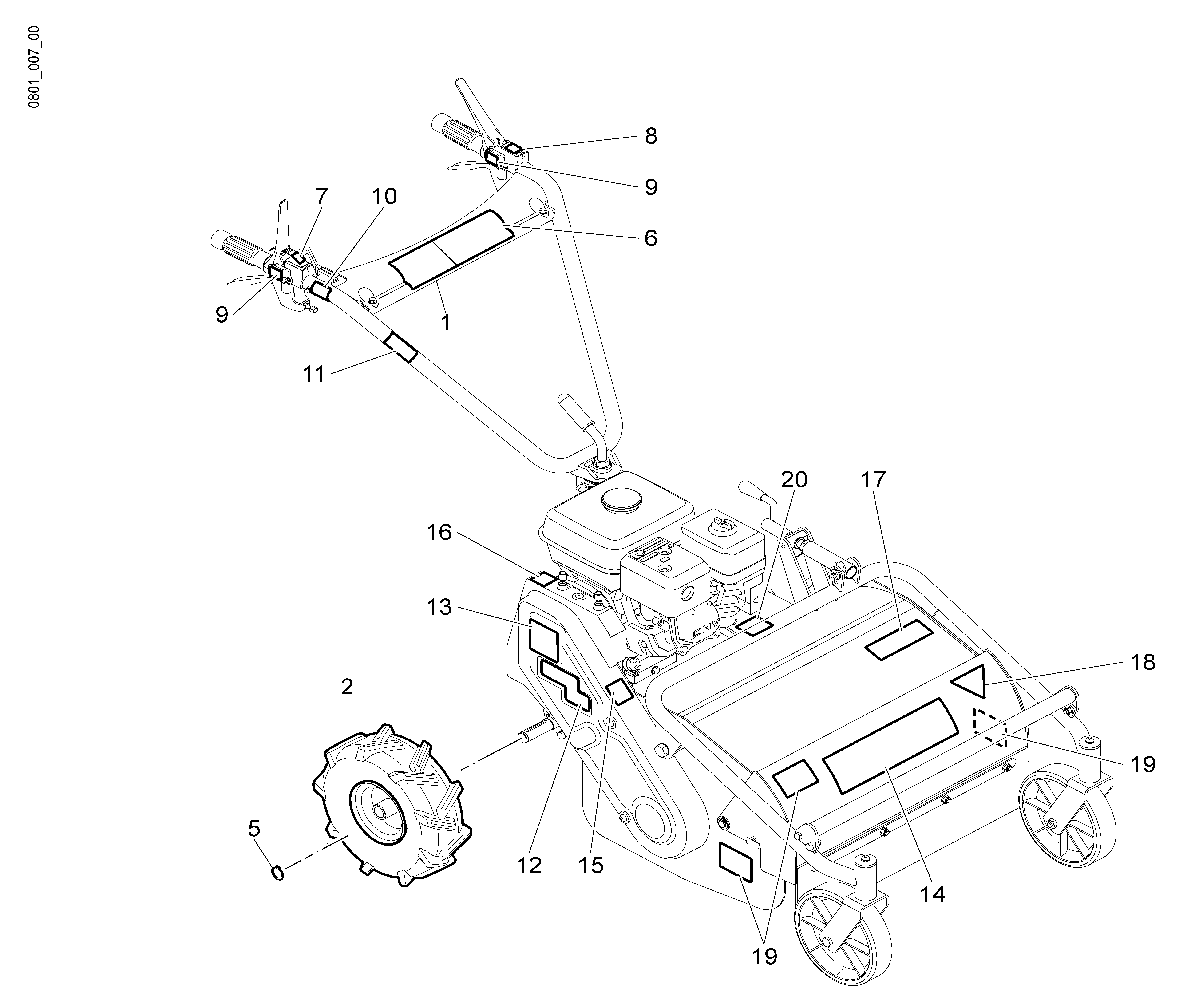

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 68240068R | Decalque | Non reliée | |
| 2 | 68250028AR | Roue compl. | Non reliée | |
| 2 | 68250029A | Roue compl. | Non reliée | |
| 5 | N0116000 | Bague seeger | Disponible | Voir la pièce |
| 6 | 68252001 | Etiquette WB 55 H 6.5 | Non reliée | |
| 7 | F1520189 | Decalque | Disponible | Voir la pièce |
| 8 | YN5380660 | Marque (Embrayage) | Disponible | Voir la pièce |
| 9 | YN5380665 | Decalque (Frein) | Disponible | Voir la pièce |
| 9 | YN5380665 | Decalque (Frein) | Disponible | Voir la pièce |
| 10 | YN5380805 | Marque (Accélérateur) | Disponible | Voir la pièce |
| 11 | YN5380870 | Decalque (Notice d | Disponible | Voir la pièce |
| 12 | 68252001 | Etiquette WB 55 H 6.5 | Non reliée | |
| 13 | 68240067R | Etiquette Oleo-Mac | Disponible | Voir la pièce |
| 14 | 68240066 | Etiquette Oleo-Mac | Disponible | Voir la pièce |
| 15 | F1520303 | Decalque | Disponible | Voir la pièce |
| 16 | F1370306 | Decalque | Disponible | Voir la pièce |
| 17 | F1520192 | Decalque | Disponible | Voir la pièce |
| 18 | F1305018 | Decalque (danger) | Disponible | Voir la pièce |
| 19 | F0015577 | Decalque (danger) | Disponible | Voir la pièce |
| 19 | F0015577 | Decalque (danger) | Disponible | Voir la pièce |
| 20 | N5383406 | Decalque | Disponible | Voir la pièce |
