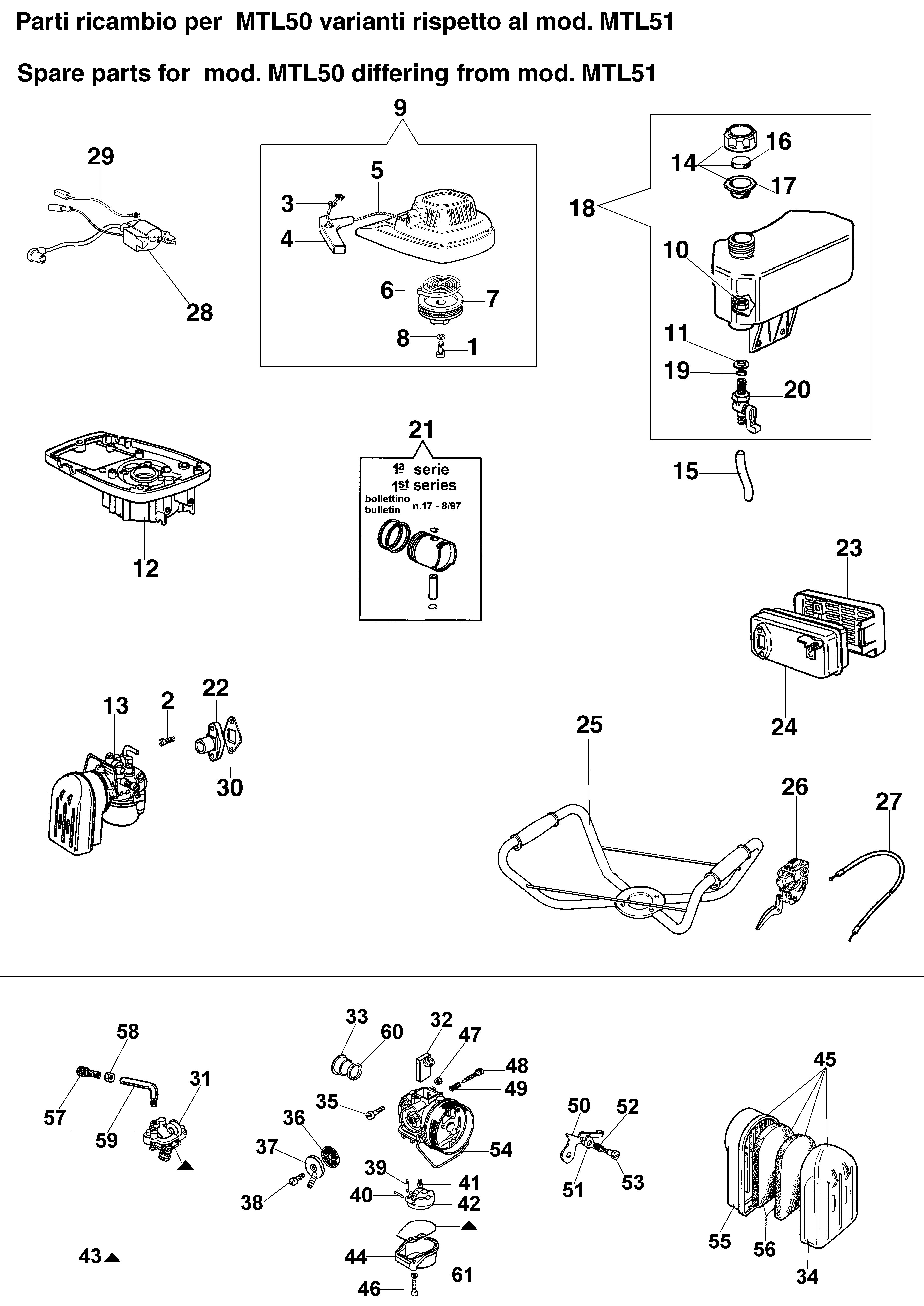

Vue Éclatée MTL 50
Retrouvez les pièces détachées, références et repères disponibles pour MTL 50.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3801009R | Vis | Non reliée | |
| 2 | 3801010R | Goupille | Disponible | Voir la pièce |
| 3 | 006000829R | Rondelle | Disponible | Voir la pièce |
| 4 | 005000122R | Poignée de démarrage | Disponible | Voir la pièce |
| 5 | 4098073R | Cordelette | Disponible | Voir la pièce |
| 6 | 004000132R | Ressort | Non reliée | |
| 7 | 300000016R | Poulie | Disponible | Voir la pièce |
| 8 | 3918006R | Rondelle | Disponible | Voir la pièce |
| 9 | 375200021R | Demarrage complet | Disponible | Voir la pièce |
| 10 | 3912011R | Ecrou | Disponible | Voir la pièce |
| 11 | 3055098R | Bague | Non reliée | |
| 12 | 375200096 | Carter moteur complet | Disponible | Voir la pièce |
| 13 | 375200010A | Carburateur SHA14/12L | Disponible | Voir la pièce |
| 14 | 375100108 | Bouchon | Disponible | Voir la pièce |
| 15 | 375200008 | Tuyau | Disponible | Voir la pièce |
| 16 | 4221066 | Filtre | Disponible | Voir la pièce |
| 17 | 072700029 | Joint | Disponible | Voir la pièce |
| 18 | 375200011AR | Réservoir mix | Disponible | Voir la pièce |
| 19 | 3049006R | Bague or | Disponible | Voir la pièce |
| 20 | 300000029AR | Robinet | Disponible | Voir la pièce |
| 21 | 301000081 | Piston complet Ø40 | Disponible | Voir la pièce |
| 22 | 301000025BR | Collecteur | Disponible | Voir la pièce |
| 23 | 341000009 | Protection | Disponible | Voir la pièce |
| 24 | 375200031 | Pot | Disponible | Voir la pièce |
| 25 | 375100020 | Poignee | Disponible | Voir la pièce |
| 26 | 375100025 | Levier accelerateur | Disponible | Voir la pièce |
| 27 | 375200007 | Cable accellerateur | Disponible | Voir la pièce |
| 28 | 375200014R | Bobine | Disponible | Voir la pièce |
| 29 | 375200015 | Cable | Disponible | Voir la pièce |
| 30 | 375200075R | Joint | Disponible | Voir la pièce |
| 31 | 301000238 | Couvercle | Disponible | Voir la pièce |
| 32 | 301000237 | Soupape | Disponible | Voir la pièce |
| 33 | 300000218 | Bague | Disponible | Voir la pièce |
| 34 | 365200077 | Kit filtre air | Disponible | Voir la pièce |
| 35 | 3801026R | Pivot | Disponible | Voir la pièce |
| 36 | 300000217R | Filtre mix | Non reliée | |
| 37 | 365200045 | Capot de bougie | Disponible | Voir la pièce |
| 38 | 300000215 | Vis | Disponible | Voir la pièce |
| 39 | 300000222R | Epingle | Disponible | Voir la pièce |
| 40 | 300000225 | Pivot | Disponible | Voir la pièce |
| 41 | 302000156R | Gicleur | Non reliée | |
| 42 | 300000198 | Flotteur | Non reliée | |
| 43 | 300000073 | Kit joints | Disponible | Voir la pièce |
| 44 | 300000079 | Reservoir | Disponible | Voir la pièce |
| 45 | 365200077 | Kit filtre air | Disponible | Voir la pièce |
| 46 | 3908005 | Vis | Disponible | Voir la pièce |
| 47 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 48 | 300000221 | Vis | Disponible | Voir la pièce |
| 49 | 300000220 | Ressort | Disponible | Voir la pièce |
| 50 | 300000195 | Soupape | Disponible | Voir la pièce |
| 51 | 300000226 | Clip | Disponible | Voir la pièce |
| 52 | 300000227 | Ressort | Disponible | Voir la pièce |
| 53 | 300000228 | Pivot | Disponible | Voir la pièce |
| 54 | 365200074R | Ressort | Disponible | Voir la pièce |
| 55 | 365200077 | Kit filtre air | Disponible | Voir la pièce |
| 56 | 365200072R | Filtre | Non reliée | |
| 57 | 2318709 | Vis de reglage | Disponible | Voir la pièce |
| 58 | 300000199 | Ecrou | Disponible | Voir la pièce |
| 59 | 2318708 | Tuyau | Disponible | Voir la pièce |
| 60 | 300000267 | Joint | Disponible | Voir la pièce |
| 61 | 006000315R | Rondelle | Disponible | Voir la pièce |
