Vue Éclatée MH 130
Retrouvez les pièces détachées, références et repères disponibles pour MH 130.

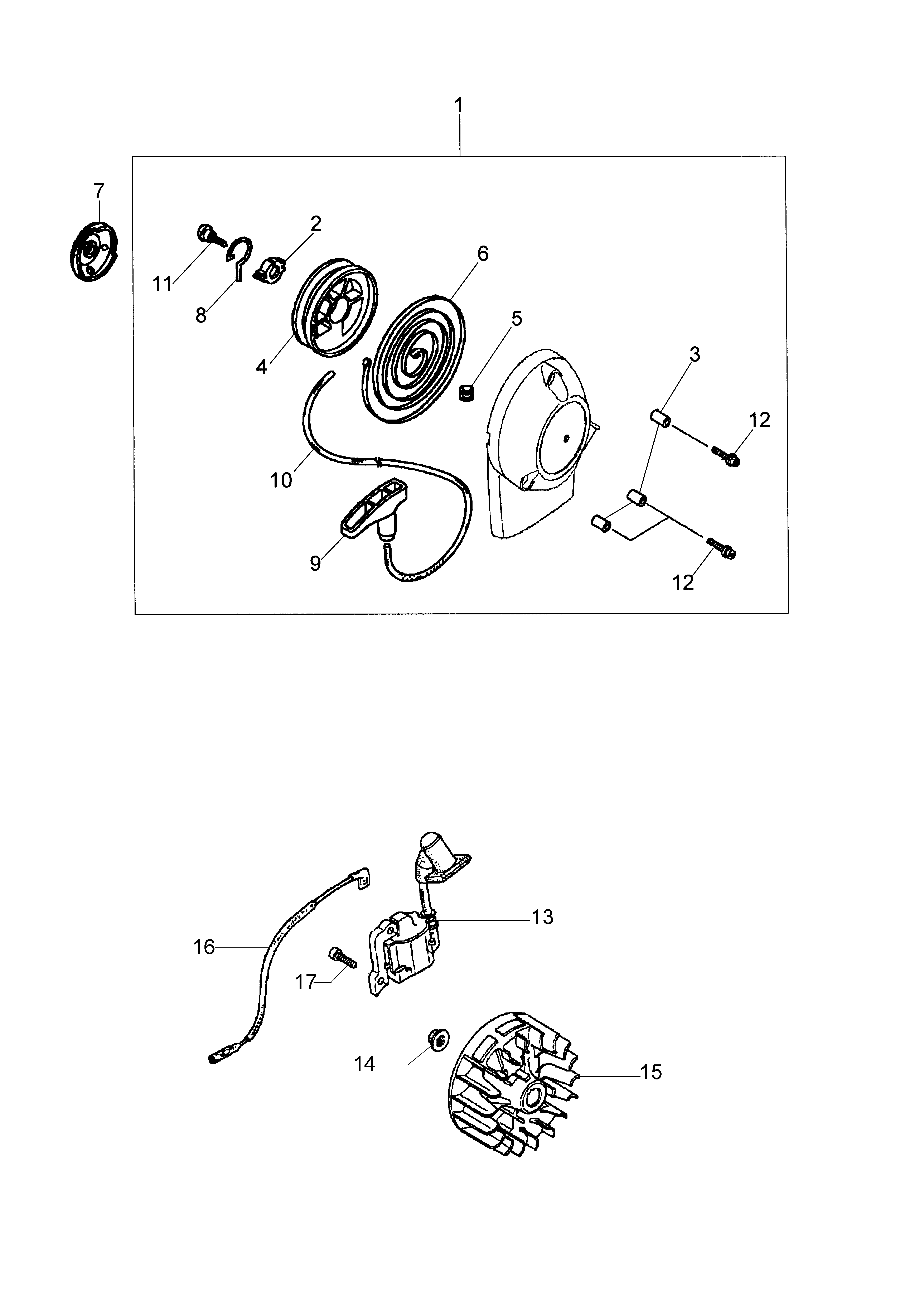

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | H28400Z0H801 | Demarrage complet | Disponible | Voir la pièce |
| 2 | H91504ZM3003 | Collier | Disponible | Voir la pièce |
| 3 | H91506ZM3000 | Bague | Disponible | Voir la pièce |
| 4 | H28421Z0H003 | Poulie | Disponible | Voir la pièce |
| 5 | H28433ZM3003 | Bague | Disponible | Voir la pièce |
| 6 | H28442Z0H003 | Ressort | Disponible | Voir la pièce |
| 7 | H28451Z0H003 | Poulie | Disponible | Voir la pièce |
| 8 | H28459Z0H003 | Fourchette | Disponible | Voir la pièce |
| 9 | H28461ZM3003 | Poignee | Disponible | Voir la pièce |
| 10 | H28462ZM3003 | Cordelette | Disponible | Voir la pièce |
| 11 | H90012ZM3003 | Vis | Disponible | Voir la pièce |
| 12 | H90018Z0H003 | Vis | Disponible | Voir la pièce |
| 12 | H90018Z0H003 | Vis | Disponible | Voir la pièce |
| 13 | H30500Z0H801 | Bobine | Disponible | Voir la pièce |
| 14 | H9405008000 | Ecrou | Disponible | Voir la pièce |
| 15 | H31110Z0H821 | Volant | Disponible | Voir la pièce |
| 16 | H32195Z0H810 | Cable | Disponible | Voir la pièce |
| 17 | H90012Z3E003 | Vis | Disponible | Voir la pièce |

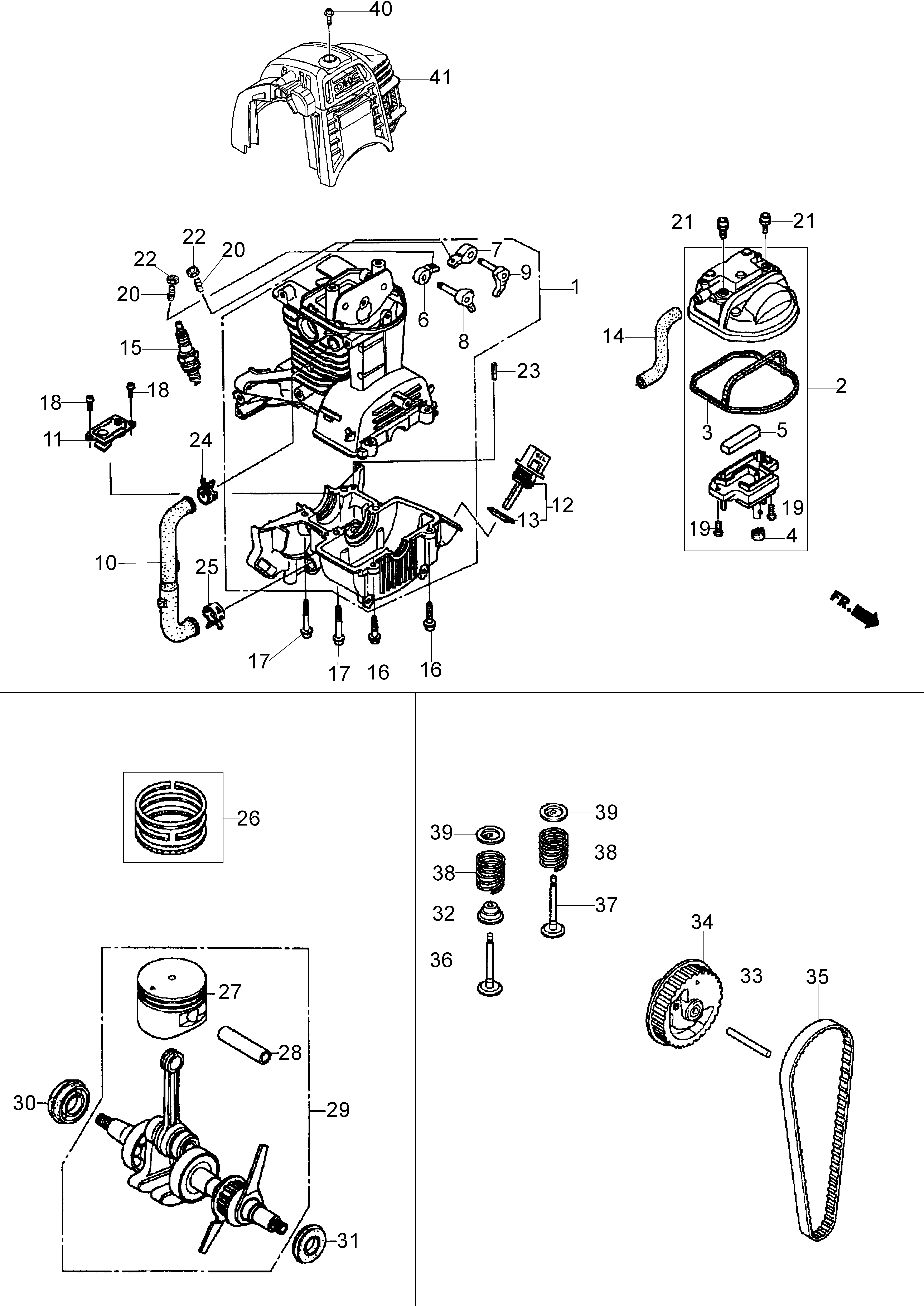

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | H10100Z3F405 | Carter moteur | Non reliée | |
| 2 | H12310Z0H010 | Couvercle | Disponible | Voir la pièce |
| 3 | H12312Z0H300 | Joint | Disponible | Voir la pièce |
| 4 | H12314Z0H300 | Bague | Disponible | Voir la pièce |
| 5 | H12367Z0H000 | Soupape | Disponible | Voir la pièce |
| 6 | H14431Z0H003 | Bras | Disponible | Voir la pièce |
| 7 | H14441Z0H003 | Bras | Disponible | Voir la pièce |
| 8 | H14730Z0H000 | Elevateur | Disponible | Voir la pièce |
| 9 | H14740Z0H000 | Elevateur | Disponible | Voir la pièce |
| 10 | H15422Z0H000 | Tuyau d | Disponible | Voir la pièce |
| 11 | H15510Z3E000 | Soupape | Disponible | Voir la pièce |
| 12 | H15600Z0T800 | Bouchon | Disponible | Voir la pièce |
| 13 | H15625Z0T800 | Joint | Disponible | Voir la pièce |
| 14 | H15721Z0H820 | Tuyau | Disponible | Voir la pièce |
| 15 | H31915Z0H003 | Bougie | Disponible | Voir la pièce |
| 16 | H90009Z0H003 | Boulon | Disponible | Voir la pièce |
| 16 | H90009Z0H003 | Boulon | Disponible | Voir la pièce |
| 17 | H90010Z0H003 | Vis | Disponible | Voir la pièce |
| 17 | H90010Z0H003 | Vis | Disponible | Voir la pièce |
| 18 | H90013Z0E004 | Vis | Disponible | Voir la pièce |
| 18 | H90013Z0E004 | Vis | Disponible | Voir la pièce |
| 19 | H90017Z0H000 | Vis | Disponible | Voir la pièce |
| 19 | H90017Z0H000 | Vis | Disponible | Voir la pièce |
| 20 | H90013Z0Z003 | Vis | Disponible | Voir la pièce |
| 20 | H90013Z0Z003 | Vis | Disponible | Voir la pièce |
| 21 | H90019Z0H003 | Vis | Disponible | Voir la pièce |
| 21 | H90019Z0H003 | Vis | Disponible | Voir la pièce |
| 22 | H90206ZM3000 | Boulon | Disponible | Voir la pièce |
| 22 | H90206ZM3000 | Boulon | Disponible | Voir la pièce |
| 23 | H9430540102 | Goupille élastique | Disponible | Voir la pièce |
| 24 | H950024120008 | Etau | Disponible | Voir la pièce |
| 25 | H950024130004 | Etau | Disponible | Voir la pièce |
| 26 | H13010Z0H000 | Segment | Disponible | Voir la pièce |
| 27 | H13101Z0H000 | Piston | Disponible | Voir la pièce |
| 28 | H13111Z0H000 | Axe piston | Disponible | Voir la pièce |
| 29 | H13310Z0H020 | Vilebrequin | Disponible | Voir la pièce |
| 30 | H91211Z3E003 | Bague | Disponible | Voir la pièce |
| 31 | H91212Z3E003 | Bague | Disponible | Voir la pièce |
| 32 | H12209Z3E003 | Bague | Disponible | Voir la pièce |
| 33 | H14126Z0H003 | Rouleau | Disponible | Voir la pièce |
| 34 | H14320Z0H010 | Poulie | Disponible | Voir la pièce |
| 35 | H14400Z3F003 | Courroie | Disponible | Voir la pièce |
| 36 | H14711Z0H800 | Soupape | Disponible | Voir la pièce |
| 37 | H14721Z0H800 | Soupape | Disponible | Voir la pièce |
| 38 | H14751Z0H000 | Ressort | Disponible | Voir la pièce |
| 38 | H14751Z0H000 | Ressort | Disponible | Voir la pièce |
| 39 | H14771Z0H000 | Arrêt | Disponible | Voir la pièce |
| 39 | H14771Z0H000 | Arrêt | Disponible | Voir la pièce |
| 40 | H90015Z0H003 | Vis | Disponible | Voir la pièce |
| 41 | H19720Z0H810ZD | Capot cylindre | Disponible | Voir la pièce |

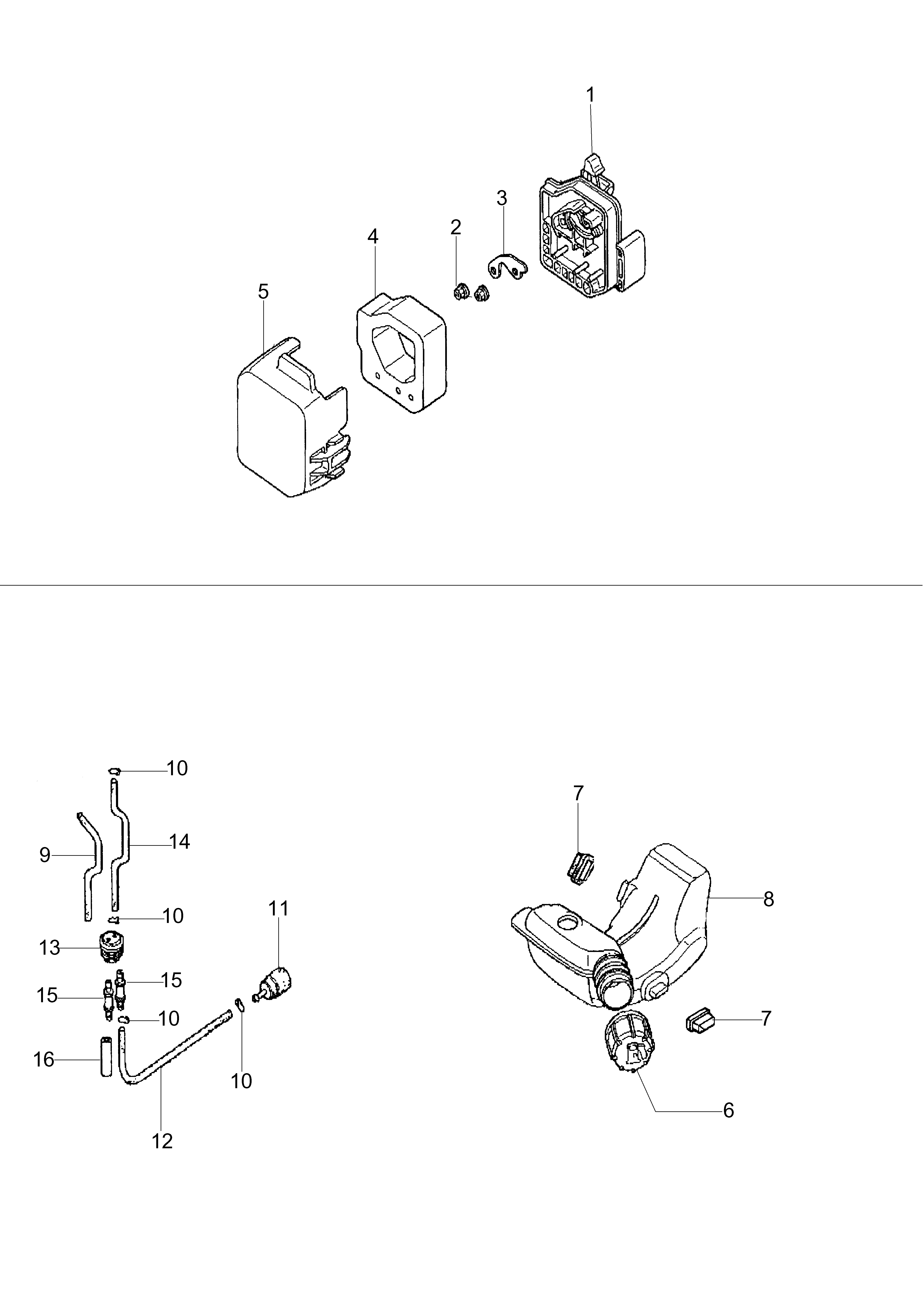

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | H17220Z0H810 | Support filtre | Disponible | Voir la pièce |
| 2 | H9405005000 | Ecrou | Disponible | Voir la pièce |
| 3 | H17204Z0H800 | Bride | Disponible | Voir la pièce |
| 4 | H17211Z0H800 | Filtre aire | Disponible | Voir la pièce |
| 5 | H17231Z0H810 | Couvercle filtre aire | Disponible | Voir la pièce |
| 6 | H17620ZM3063 | Bouchon | Disponible | Voir la pièce |
| 7 | H17533Z0H000 | Anneau ressort | Disponible | Voir la pièce |
| 7 | H17533Z0H000 | Anneau ressort | Disponible | Voir la pièce |
| 8 | H17511Z0H823 | Reservoir | Disponible | Voir la pièce |
| 9 | H17702Z0H821 | Tuyau | Disponible | Voir la pièce |
| 10 | H91401ZM3003 | Bande | Disponible | Voir la pièce |
| 10 | H91401ZM3003 | Bande | Disponible | Voir la pièce |
| 10 | H91401ZM3003 | Bande | Disponible | Voir la pièce |
| 10 | H91401ZM3003 | Bande | Disponible | Voir la pièce |
| 11 | H17672Z0H003 | Filtre mix | Disponible | Voir la pièce |
| 12 | H17701Z0H821 | Tuyau | Disponible | Voir la pièce |
| 13 | H17504ZM3003 | Passetube | Disponible | Voir la pièce |
| 14 | H17703Z0H821 | Tuyau | Disponible | Voir la pièce |
| 15 | H17519ZM5003 | Raccord | Disponible | Voir la pièce |
| 15 | H17519ZM5003 | Raccord | Disponible | Voir la pièce |
| 16 | H16865Z6J000 | Gaine | Disponible | Voir la pièce |

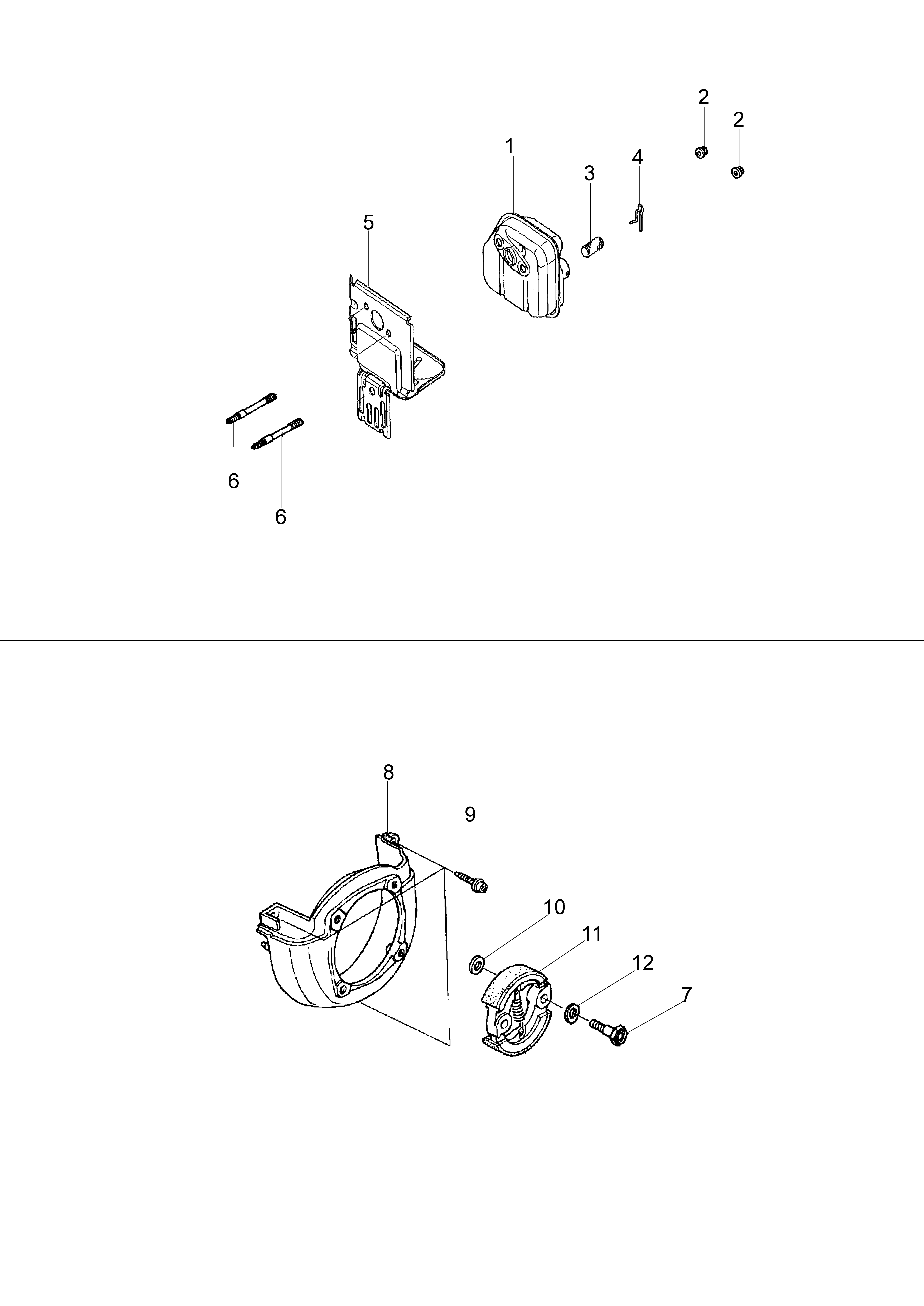

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | H18310Z0H850 | Pot | Disponible | Voir la pièce |
| 2 | H90136SM4901 | Ecrou | Disponible | Voir la pièce |
| 2 | H90136SM4901 | Ecrou | Disponible | Voir la pièce |
| 3 | H18354Z0H800 | Filtre | Disponible | Voir la pièce |
| 4 | H9425106000 | Arrêt | Disponible | Voir la pièce |
| 5 | H18510Z0H800 | Support | Disponible | Voir la pièce |
| 6 | H90001Z0H003 | Boulon | Disponible | Voir la pièce |
| 6 | H90001Z0H003 | Boulon | Disponible | Voir la pièce |
| 7 | H22253Z3E000 | Boulon | Disponible | Voir la pièce |
| 8 | H19611Z0H000 | Couvercle | Disponible | Voir la pièce |
| 9 | H90009Z0H003 | Boulon | Disponible | Voir la pièce |
| 10 | H22254Z3E000 | Rondelle | Disponible | Voir la pièce |
| 11 | H22000Z0H811 | Embrayage | Disponible | Voir la pièce |
| 12 | H22255Z3E000 | Rondelle | Disponible | Voir la pièce |

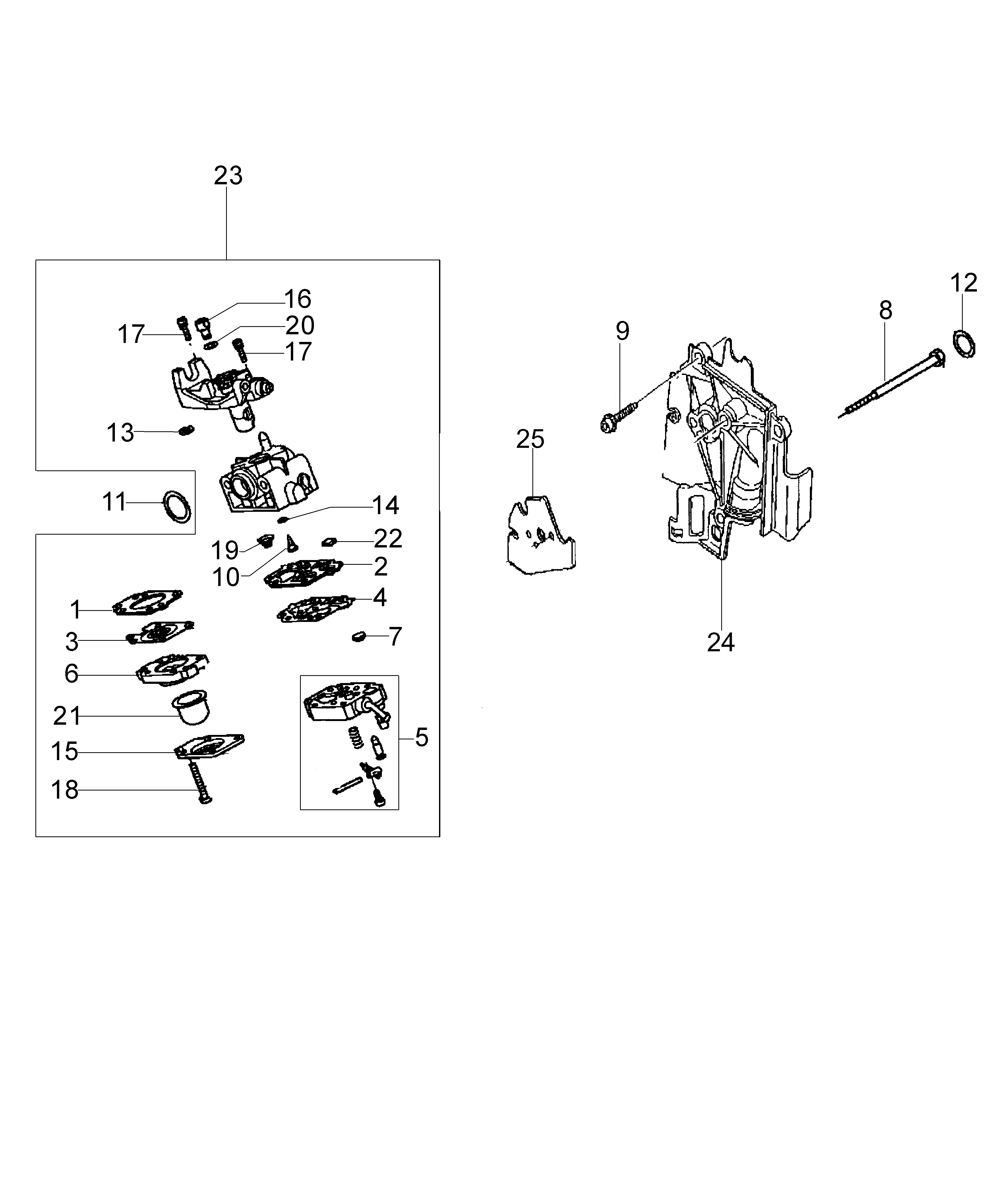

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | H16010ZM3004 | Joint | Disponible | Voir la pièce |
| 2 | H16011Z0H013 | Joint | Disponible | Voir la pièce |
| 3 | H16013Z0H003 | Membran | Disponible | Voir la pièce |
| 4 | H16014ZM3004 | Pompe membran | Disponible | Voir la pièce |
| 5 | H16015Z0H013 | Corp pompe | Disponible | Voir la pièce |
| 6 | H16017ZM3004 | Corps de air | Disponible | Voir la pièce |
| 7 | H16018ZM3802 | Filtre | Disponible | Voir la pièce |
| 8 | H90014Z0H003 | Boulon | Disponible | Voir la pièce |
| 9 | H90018Z0H003 | Vis | Disponible | Voir la pièce |
| 10 | H99101Z0Z0370 | Gicleur | Disponible | Voir la pièce |
| 11 | H91301ZM3000 | Bague or | Disponible | Voir la pièce |
| 12 | H91308Z3E000 | Bague or | Disponible | Voir la pièce |
| 13 | H16024Z0H003 | Arret | Disponible | Voir la pièce |
| 14 | H16025ZM3004 | Bague or | Disponible | Voir la pièce |
| 15 | H16026ZM3004 | Couvercle | Disponible | Voir la pièce |
| 16 | H16027ZM3004 | Ecrou | Disponible | Voir la pièce |
| 17 | H16028ZM3004 | Vis | Disponible | Voir la pièce |
| 17 | H16028ZM3004 | Vis | Disponible | Voir la pièce |
| 18 | H16029ZM3004 | Vis | Disponible | Voir la pièce |
| 19 | H16030ZM3004 | Ressort | Disponible | Voir la pièce |
| 20 | H16031ZM3004 | Rondelle | Disponible | Voir la pièce |
| 21 | H16032ZM3004 | Primer | Disponible | Voir la pièce |
| 22 | H16035ZM3802 | Filtre | Disponible | Voir la pièce |
| 23 | H16100Z0H863 | Carburateur WYB 19B | Disponible | Voir la pièce |
| 24 | H19631Z0H000 | Bride termique | Disponible | Voir la pièce |
| 25 | H16221Z0H000 | Joint | Disponible | Voir la pièce |

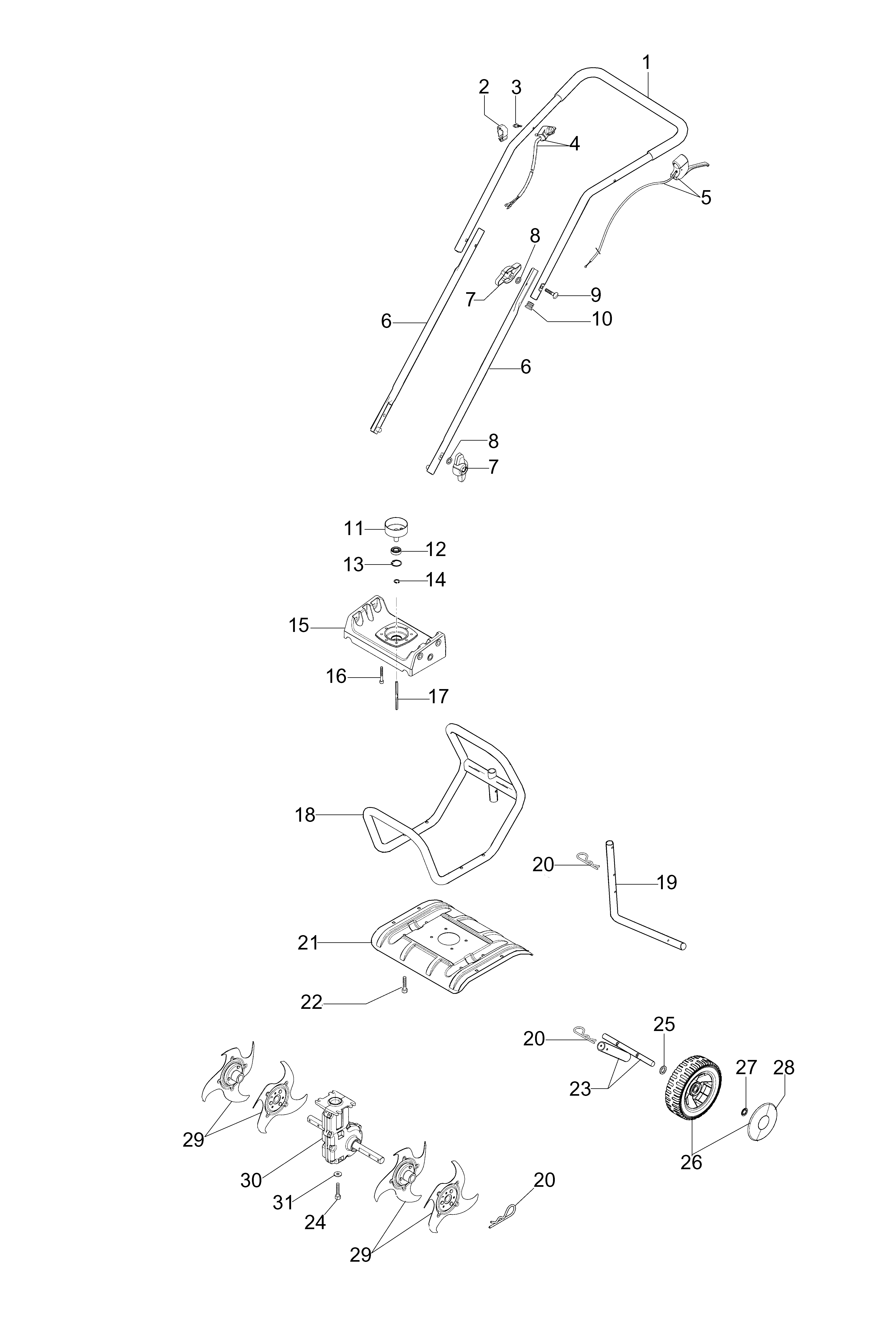

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 68600120R | Guidon | Disponible | Voir la pièce |
| 2 | 66060231R | Bande | Disponible | Voir la pièce |
| 3 | H90105733D61 | Vis | Disponible | Voir la pièce |
| 4 | H35120746C21 | Interrupteur | Disponible | Voir la pièce |
| 5 | 68600133R | Accelerateur | Disponible | Voir la pièce |
| 6 | 68600115R | Guidon | Disponible | Voir la pièce |
| 6 | 68600115R | Guidon | Disponible | Voir la pièce |
| 7 | 66060395R | Pommeau | Disponible | Voir la pièce |
| 7 | 66060395R | Pommeau | Disponible | Voir la pièce |
| 8 | 3916008R | Rondelle | Non reliée | |
| 8 | 3916008R | Rondelle | Non reliée | |
| 9 | 3910015R | Vis | Non reliée | |
| 10 | 3045013R | Bouchon | Disponible | Voir la pièce |
| 11 | 61130003AR | Cloche embrayage | Disponible | Voir la pièce |
| 12 | 3035023R | Roulement | Non reliée | |
| 13 | 3025019R | Bague | Disponible | Voir la pièce |
| 14 | 3024012R | Bague seeger | Disponible | Voir la pièce |
| 15 | 68600016R | Support | Disponible | Voir la pièce |
| 16 | 3801033R | Vis | Disponible | Voir la pièce |
| 17 | 68600014AR | Arbre trasmission | Disponible | Voir la pièce |
| 18 | 68600116R | Châssis | Disponible | Voir la pièce |
| 19 | 68600117R | Ergot | Disponible | Voir la pièce |
| 20 | 68600032R | Goupille úlast. | Disponible | Voir la pièce |
| 20 | 68600032R | Goupille úlast. | Disponible | Voir la pièce |
| 20 | 68600032R | Goupille úlast. | Disponible | Voir la pièce |
| 21 | 68600013R | Protection | Disponible | Voir la pièce |
| 22 | 3806076R | Vis | Disponible | Voir la pièce |
| 23 | 68600119R | Assieu anterieur | Disponible | Voir la pièce |
| 24 | 3806038R | Vis | Disponible | Voir la pièce |
| 25 | 3916012R | Rondelle | Disponible | Voir la pièce |
| 26 | 66100127 | Kit roue | Disponible | Voir la pièce |
| 27 | 3045036R | Arret | Disponible | Voir la pièce |
| 28 | 66030080R | Enjoliveur | Disponible | Voir la pièce |
| 29 | 68600113 | Jeu fraise à lame | Disponible | Voir la pièce |
| 29 | 68600113 | Jeu fraise à lame | Disponible | Voir la pièce |
| 30 | 68600010R | Réducteur | Disponible | Voir la pièce |
| 31 | 3918009R | Rondelle | Disponible | Voir la pièce |
