Vue Éclatée MTL 40
Retrouvez les pièces détachées, références et repères disponibles pour MTL 40.

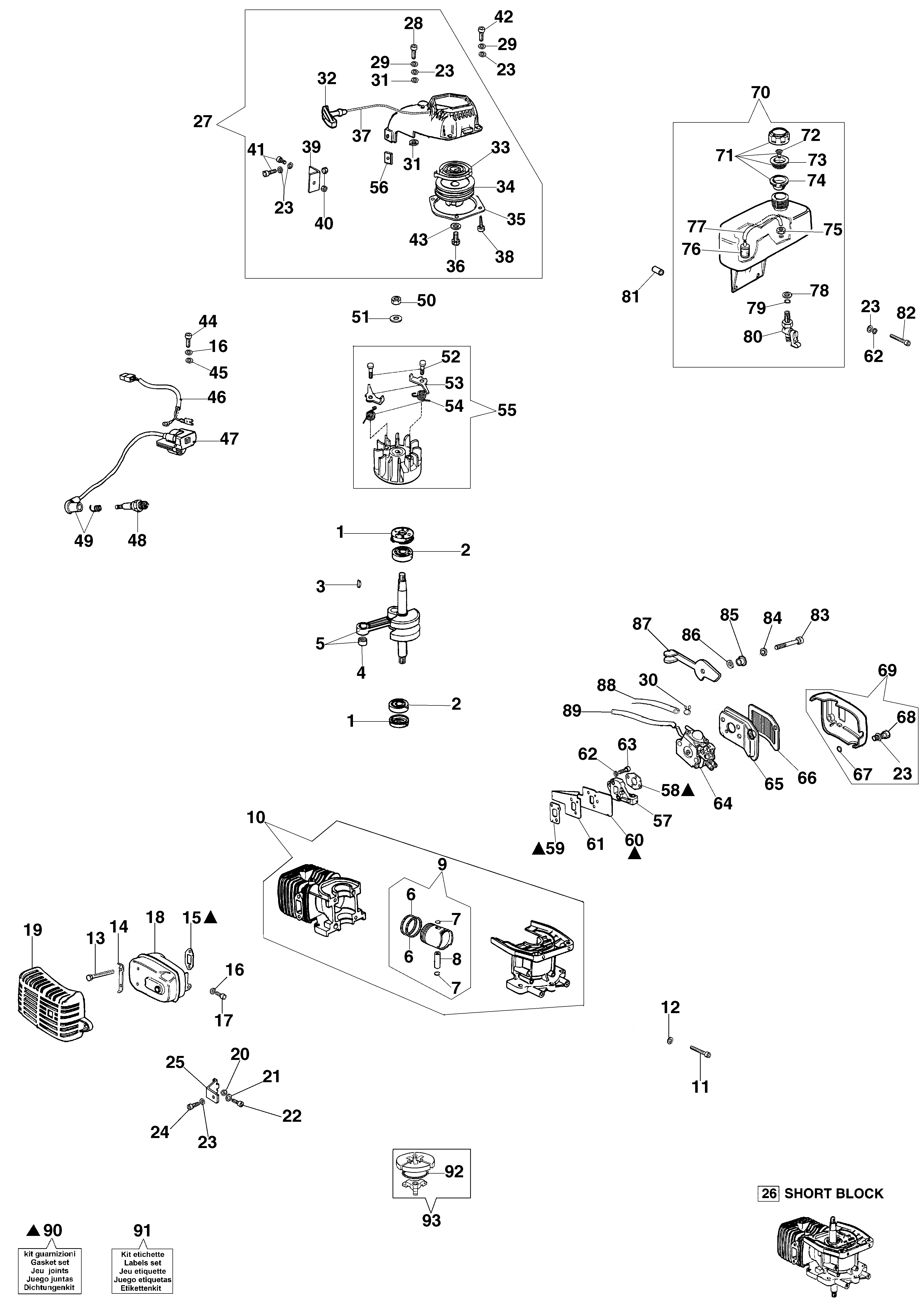

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3050009R | Bague | Disponible | Voir la pièce |
| 1 | 3050009R | Bague | Disponible | Voir la pièce |
| 2 | 094000006R | Roulement | Disponible | Voir la pièce |
| 2 | 094000006R | Roulement | Disponible | Voir la pièce |
| 3 | 4098232R | Clavette | Disponible | Voir la pièce |
| 4 | 3037013 | Roulement | Disponible | Voir la pièce |
| 5 | 4100311 | Vilebrequin | Disponible | Voir la pièce |
| 6 | 074000405R | Segment | Disponible | Voir la pièce |
| 6 | 074000405R | Segment | Disponible | Voir la pièce |
| 7 | 004900061R | Bague | Disponible | Voir la pièce |
| 7 | 004900061R | Bague | Disponible | Voir la pièce |
| 8 | 4179036R | Axe piston | Disponible | Voir la pièce |
| 9 | 4138484A | Piston complet Ø40 | Disponible | Voir la pièce |
| 10 | 4138490 | Carter moteur | Disponible | Voir la pièce |
| 11 | 3801014 | Vis | Disponible | Voir la pièce |
| 12 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 13 | 3806044 | Vis | Disponible | Voir la pièce |
| 14 | 4095211R | Bride | Disponible | Voir la pièce |
| 15 | 4095036R | Joint | Disponible | Voir la pièce |
| 16 | 3819005R | Rondelle | Disponible | Voir la pièce |
| 16 | 3819005R | Rondelle | Disponible | Voir la pièce |
| 17 | 007200859 | Vis | Disponible | Voir la pièce |
| 18 | 4098034DR | Pot | Disponible | Voir la pièce |
| 19 | 4098465A | Couvre-pot | Disponible | Voir la pièce |
| 20 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 21 | 3819010R | Rondelle | Disponible | Voir la pièce |
| 22 | 4175080R | Vis | Disponible | Voir la pièce |
| 23 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 23 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 23 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 23 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 23 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 23 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 24 | 3801010R | Goupille | Disponible | Voir la pièce |
| 25 | 4151097 | Support | Disponible | Voir la pièce |
| 26 | 4138455R | Short block | Disponible | Voir la pièce |
| 27 | 53020008R | Carter | Disponible | Voir la pièce |
| 28 | 3801015R | Vis | Disponible | Voir la pièce |
| 29 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 29 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 30 | 4098377R | Bande | Disponible | Voir la pièce |
| 31 | 3078009 | Rondelle | Disponible | Voir la pièce |
| 31 | 3078009 | Rondelle | Disponible | Voir la pièce |
| 32 | 4191020AR | Poignée de démarrage | Non reliée | |
| 33 | 004000132R | Ressort | Non reliée | |
| 34 | 4098072R | Poulie | Disponible | Voir la pièce |
| 35 | 4151253 | Flasque | Disponible | Voir la pièce |
| 36 | 3960111R | Vis | Non reliée | |
| 37 | 4098073R | Cordelette | Disponible | Voir la pièce |
| 38 | 3960056R | Vis | Disponible | Voir la pièce |
| 39 | 4151135 | Support | Disponible | Voir la pièce |
| 40 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 41 | 3801009R | Vis | Non reliée | |
| 42 | 3801010R | Goupille | Disponible | Voir la pièce |
| 43 | 3918006R | Rondelle | Disponible | Voir la pièce |
| 44 | 3801101R | Vis | Non reliée | |
| 45 | 3916004R | Rondelle | Disponible | Voir la pièce |
| 46 | 4179087A | Cable | Disponible | Voir la pièce |
| 47 | 2501009R | Bobine | Disponible | Voir la pièce |
| 48 | 005000019R | Bougie | Non reliée | |
| 49 | 4098064R | Capot de bougie | Non reliée | |
| 50 | 3912009 | Ecrou | Disponible | Voir la pièce |
| 51 | 3916008R | Rondelle | Non reliée | |
| 52 | 4161151 | Pivot | Disponible | Voir la pièce |
| 53 | 4138441R | Cliquet | Disponible | Voir la pièce |
| 54 | 4161186AR | Ressort | Non reliée | |
| 55 | 4138446AR | Volant | Disponible | Voir la pièce |
| 56 | 4151106 | Plaquette | Disponible | Voir la pièce |
| 57 | 4174150R | Bride termique | Disponible | Voir la pièce |
| 58 | 4174093AR | Joint | Disponible | Voir la pièce |
| 59 | 4098030R | Joint | Disponible | Voir la pièce |
| 60 | 4174087AR | Joint | Disponible | Voir la pièce |
| 61 | 4151134 | Deflecteur | Disponible | Voir la pièce |
| 62 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 62 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 63 | 3801015R | Vis | Disponible | Voir la pièce |
| 64 | 2318785AR | Carburateur | Disponible | Voir la pièce |
| 65 | 4098008AR | Support | Non reliée | |
| 66 | 4098025R | Filtre aire | Non reliée | |
| 67 | 3049004 | Bague or | Disponible | Voir la pièce |
| 68 | 3908009 | Vis | Disponible | Voir la pièce |
| 69 | 4100372C | Couvercle filtre air | Disponible | Voir la pièce |
| 70 | 375100035CR | Réservoir mix | Disponible | Voir la pièce |
| 71 | 074000228AR | Bouchon compl. | Disponible | Voir la pièce |
| 72 | 4098658AR | Soupape | Disponible | Voir la pièce |
| 73 | 074000228AR | Bouchon compl. | Disponible | Voir la pièce |
| 74 | 072700029 | Joint | Disponible | Voir la pièce |
| 75 | 3912011R | Ecrou | Disponible | Voir la pièce |
| 76 | 61370639R | Filtre mix | Disponible | Voir la pièce |
| 77 | 094000215BR | Tuyau | Non reliée | |
| 78 | 3055098R | Bague | Non reliée | |
| 79 | 3049006R | Bague or | Disponible | Voir la pièce |
| 80 | 3055048R | Robinet | Non reliée | |
| 81 | 375100006 | Entretoise | Disponible | Voir la pièce |
| 82 | 3801016R | Vis | Disponible | Voir la pièce |
| 83 | 3801014 | Vis | Disponible | Voir la pièce |
| 84 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 85 | 4098019 | Rondelle | Disponible | Voir la pièce |
| 86 | 3833080R | Rondelle | Disponible | Voir la pièce |
| 87 | 4098010AR | Levier | Non reliée | |
| 88 | 375200089R | Tuyau | Disponible | Voir la pièce |
| 89 | 4174127 | Tuyau | Disponible | Voir la pièce |
| 90 | 53022006 | Kit joints | Disponible | Voir la pièce |
| 91 | 53020007 | Kit etiquettes | Disponible | Voir la pièce |
| 92 | 004900137BR | Ressort | Disponible | Voir la pièce |
| 93 | 375100036BR | Embrayage | Non reliée |

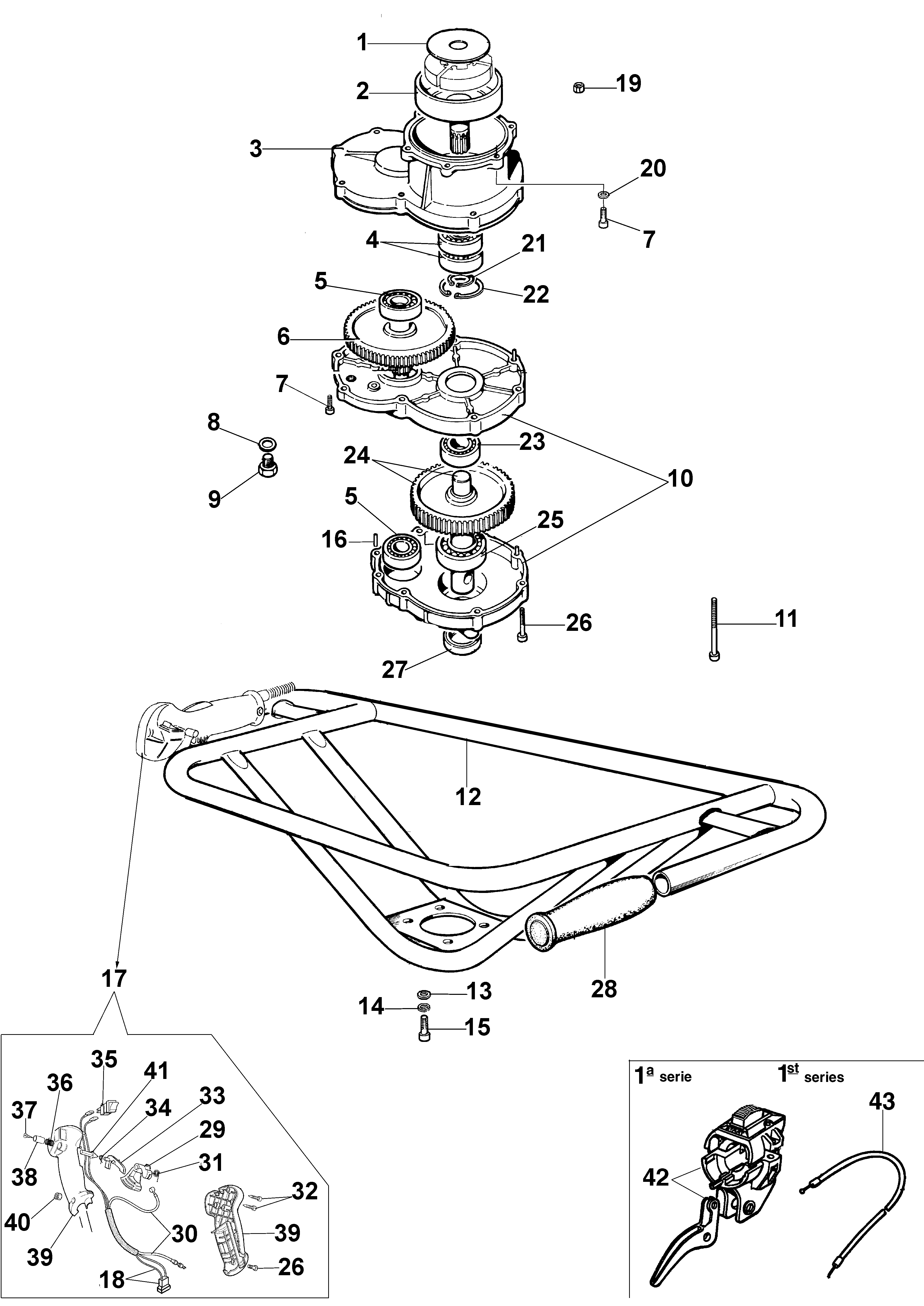

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 375100012AR | Rondelle | Disponible | Voir la pièce |
| 2 | 375100011AR | Cloche embrayage | Non reliée | |
| 3 | 4190033R | Boite engrenage | Disponible | Voir la pièce |
| 4 | 3035042R | Roulement | Disponible | Voir la pièce |
| 5 | 094000006R | Roulement | Disponible | Voir la pièce |
| 5 | 094000006R | Roulement | Disponible | Voir la pièce |
| 6 | 375100075AR | Pignon | Disponible | Voir la pièce |
| 7 | 3801013R | Vis | Disponible | Voir la pièce |
| 7 | 3801013R | Vis | Disponible | Voir la pièce |
| 8 | 3078012 | Rondelle | Non reliée | |
| 9 | 3906103 | Vis | Disponible | Voir la pièce |
| 10 | 4190036R | Couvercle | Non reliée | |
| 11 | 3801030R | Vis | Disponible | Voir la pièce |
| 12 | 375200152R | Poignee | Disponible | Voir la pièce |
| 13 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 14 | 3819010R | Rondelle | Disponible | Voir la pièce |
| 15 | 3801021 | Vis | Disponible | Voir la pièce |
| 16 | 094600042 | Goupille | Disponible | Voir la pièce |
| 17 | 4190071R | Kit poignée | Non reliée | |
| 18 | 4190015BR | Cable | Non reliée | |
| 19 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 20 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 21 | 3024015R | Bague seeger | Disponible | Voir la pièce |
| 22 | 3025022R | Bague seeger | Disponible | Voir la pièce |
| 23 | 3035015R | Roulement | Disponible | Voir la pièce |
| 24 | 375100076BR | Pignon | Non reliée | |
| 25 | 302000029R | Roulement | Non reliée | |
| 26 | 3801016R | Vis | Disponible | Voir la pièce |
| 26 | 3801016R | Vis | Disponible | Voir la pièce |
| 27 | 3050020 | Bague | Disponible | Voir la pièce |
| 28 | 4095032A | Poignée | Disponible | Voir la pièce |
| 29 | 4174245CR | Levier accelerateur | Disponible | Voir la pièce |
| 30 | 4190016R | Cable accellerateur | Disponible | Voir la pièce |
| 31 | 4138361R | Ressort | Disponible | Voir la pièce |
| 32 | 3960029 | Vis | Disponible | Voir la pièce |
| 33 | 4174246AR | Levier | Disponible | Voir la pièce |
| 34 | 4138360R | Ressort | Disponible | Voir la pièce |
| 35 | 2317021R | Interrupteur | Non reliée | |
| 36 | 4100098BR | Ressort | Disponible | Voir la pièce |
| 37 | 3960021 | Vis | Disponible | Voir la pièce |
| 38 | 4138359R | Interrupteur | Disponible | Voir la pièce |
| 39 | 61040131R | Poignee | Disponible | Voir la pièce |
| 39 | 61040131R | Poignee | Disponible | Voir la pièce |
| 40 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 41 | 4138358R | Interrupteur | Disponible | Voir la pièce |
| 42 | 375100025 | Levier accelerateur | Disponible | Voir la pièce |
| 43 | 53020003 | Cable accellerateur | Disponible | Voir la pièce |

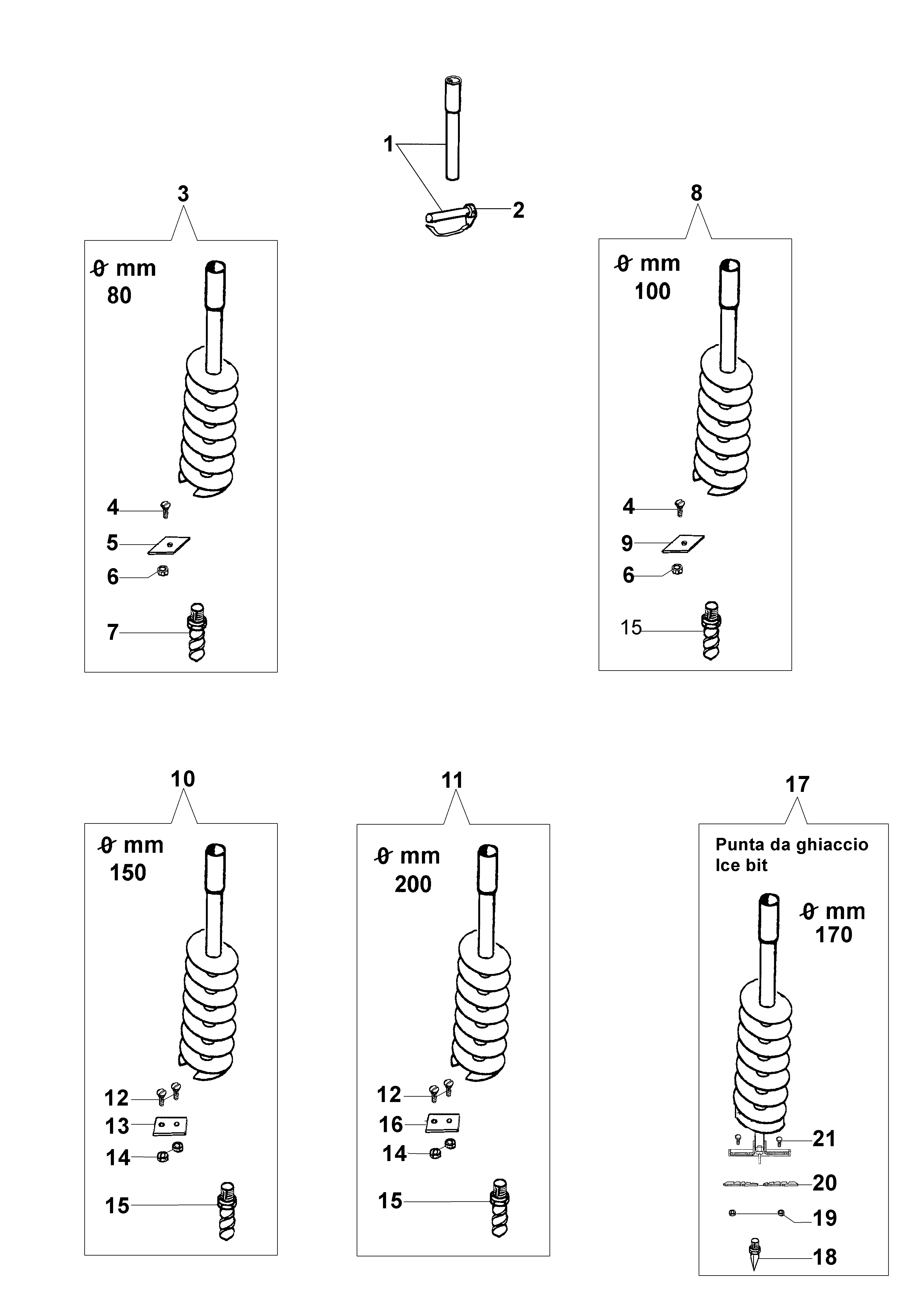

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 375100115 | Tuyau + goupille | Disponible | Voir la pièce |
| 2 | YN5137500 | Goupille | Disponible | Voir la pièce |
| 3 | 375100028A | Foret a 1 v Ø8x100 cm | Disponible | Voir la pièce |
| 4 | 3802007R | Vis | Disponible | Voir la pièce |
| 4 | 3802007R | Vis | Disponible | Voir la pièce |
| 5 | 375100091AR | Lame 8 cm | Non reliée | |
| 6 | 320000028R | Ecrou | Disponible | Voir la pièce |
| 6 | 320000028R | Ecrou | Disponible | Voir la pièce |
| 7 | 375100090A | Bouchon 8 cm | Disponible | Voir la pièce |
| 8 | 375100029A | Foret à 1 v Ø10x100 cm | Disponible | Voir la pièce |
| 9 | 375100092AR | Lame cm 10 | Disponible | Voir la pièce |
| 10 | 375100030A | Foret a 1 v Ø15x100 cm | Disponible | Voir la pièce |
| 11 | 375100031A | Foret à 1 v Ø20x100 cm | Disponible | Voir la pièce |
| 12 | 028000055R | Vis | Disponible | Voir la pièce |
| 12 | 028000055R | Vis | Disponible | Voir la pièce |
| 13 | 375100093AR | Lame cm 15 | Non reliée | |
| 14 | 006000091R | Ecrou | Disponible | Voir la pièce |
| 14 | 006000091R | Ecrou | Disponible | Voir la pièce |
| 15 | 375100088AR | Bouchon 10÷50 cm | Non reliée | |
| 15 | 375100088AR | Bouchon 10÷50 cm | Non reliée | |
| 15 | 375100088AR | Bouchon 10÷50 cm | Non reliée | |
| 16 | 375100094AR | Lame cm 20 | Non reliée | |
| 17 | 375100110 | Meche pour glace | Disponible | Voir la pièce |
| 18 | 375100112 | Meche | Disponible | Voir la pièce |
| 19 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 20 | 375100113 | Lame ice | Disponible | Voir la pièce |
| 21 | 3806022R | Vis | Disponible | Voir la pièce |

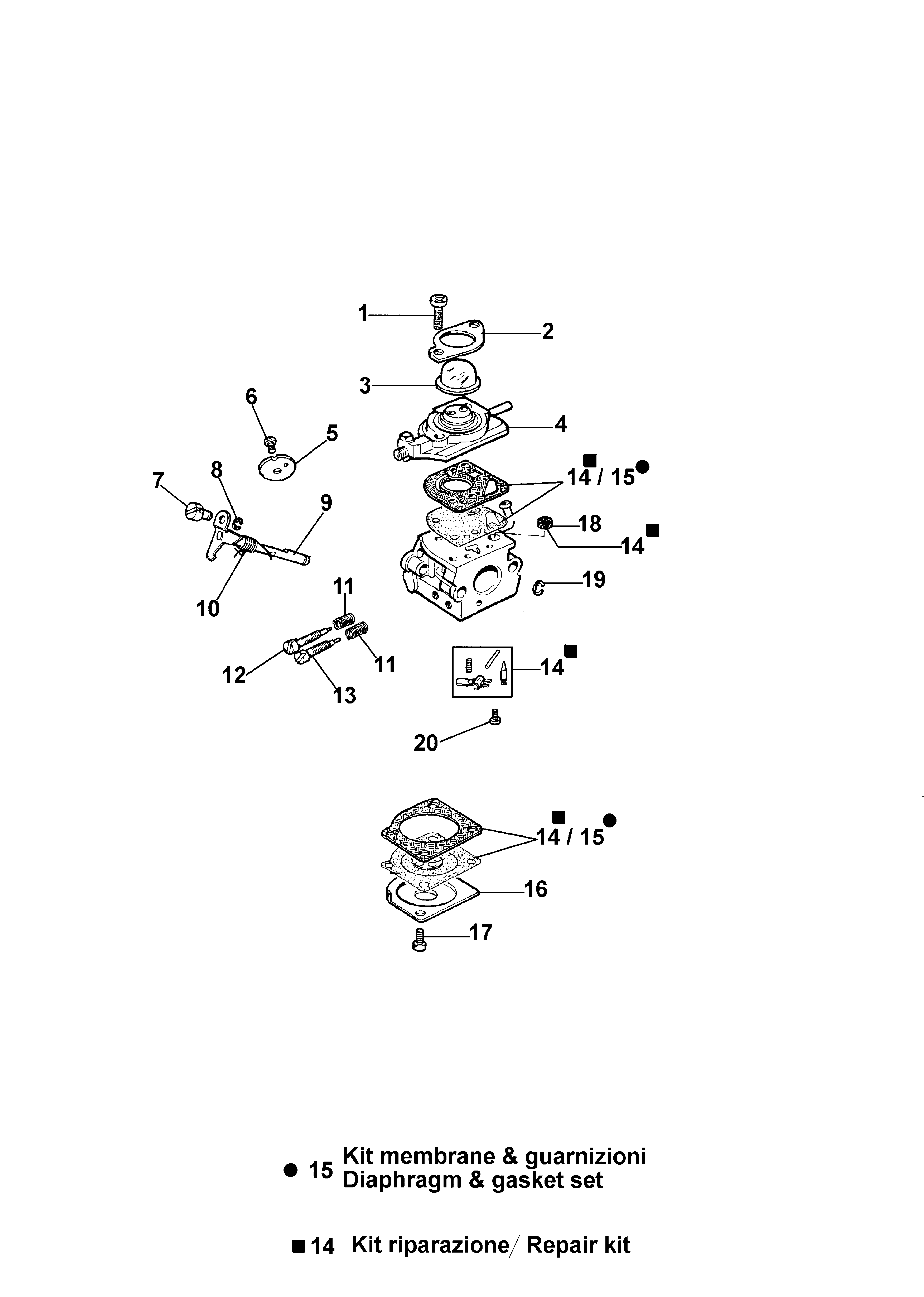

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 2318521 | Vis | Disponible | Voir la pièce |
| 2 | 2318526 | Couvercle | Disponible | Voir la pièce |
| 3 | 2318525R | Pompe | Non reliée | |
| 4 | 2318524 | Couvercle | Disponible | Voir la pièce |
| 5 | 2318389 | Papillon | Disponible | Voir la pièce |
| 6 | 2318388 | Vis | Disponible | Voir la pièce |
| 7 | 2318412 | Crochet | Disponible | Voir la pièce |
| 8 | 2318520R | Carburateur C1Q-E3 | Disponible | Voir la pièce |
| 9 | 2318529 | Arbre | Disponible | Voir la pièce |
| 10 | 2318528 | Ressort | Disponible | Voir la pièce |
| 11 | 2318532 | Ressort | Disponible | Voir la pièce |
| 11 | 2318532 | Ressort | Disponible | Voir la pièce |
| 12 | 2318533 | Vis L | Disponible | Voir la pièce |
| 13 | 2318534 | Vis H | Disponible | Voir la pièce |
| 14 | 2318530 | Kit réparation | Disponible | Voir la pièce |
| 14 | 2318530 | Kit réparation | Disponible | Voir la pièce |
| 14 | 2318530 | Kit réparation | Disponible | Voir la pièce |
| 14 | 2318530 | Kit réparation | Disponible | Voir la pièce |
| 14 | 2318530 | Kit réparation | Disponible | Voir la pièce |
| 15 | 2318511 | Kit joints | Disponible | Voir la pièce |
| 15 | 2318511 | Kit joints | Disponible | Voir la pièce |
| 15 | 2318511 | Kit joints | Disponible | Voir la pièce |
| 16 | 2318523 | Couvercle | Disponible | Voir la pièce |
| 17 | 2318522 | Vis | Disponible | Voir la pièce |
| 18 | 2318392 | Filtre | Disponible | Voir la pièce |
| 19 | 2318535 | Bague | Disponible | Voir la pièce |
| 20 | 2318520R | Carburateur C1Q-E3 | Disponible | Voir la pièce |
