Vue Éclatée 940 C
Retrouvez les pièces détachées, références et repères disponibles pour 940 C.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 097000064AR | Poignée de démarrage | Disponible | Voir la pièce |
| 2 | 50070123R | Cordelette | Disponible | Voir la pièce |
| 3 | 50050135 | Kit etiquettes | Disponible | Voir la pièce |
| 4 | 50050073R | Ressort | Disponible | Voir la pièce |
| 5 | 50050017AR | Poulie de démarrage | Disponible | Voir la pièce |
| 6 | 094500034R | Rondelle | Non reliée | |
| 7 | 50050240R | Volant | Disponible | Voir la pièce |
| 8 | 3960115R | Vis | Disponible | Voir la pièce |
| 8 | 3960115R | Vis | Disponible | Voir la pièce |
| 8 | 3960115R | Vis | Disponible | Voir la pièce |
| 9 | 50110086 | Demarrage complet | Non reliée | |
| 10 | 3960082BR | Vis | Disponible | Voir la pièce |
| 11 | 006000315R | Rondelle | Disponible | Voir la pièce |
| 12 | 3916004R | Rondelle | Disponible | Voir la pièce |
| 13 | 50050081 | Cable | Disponible | Voir la pièce |
| 14 | 50050148 | Bride | Disponible | Voir la pièce |
| 15 | 50050261R | Ecrou | Non reliée | |
| 16 | 3833080R | Rondelle | Disponible | Voir la pièce |
| 17 | 3916009R | Rondelle | Disponible | Voir la pièce |
| 20 | 50050013AR | Bobine | Disponible | Voir la pièce |
| 21 | 50050127R | Ressort | Non reliée | |
| 22 | 3960075R | Vis | Disponible | Voir la pièce |
| 23 | 005000347AR | Passe-cable | Disponible | Voir la pièce |
| 24 | 50050126R | Capot de bougie | Non reliée | |
| 25 | 50072029 | Flasque | Non reliée | |
| 26 | 50050124 | Entretoise | Disponible | Voir la pièce |
| 27 | 50110087 | Carter | Disponible | Voir la pièce |

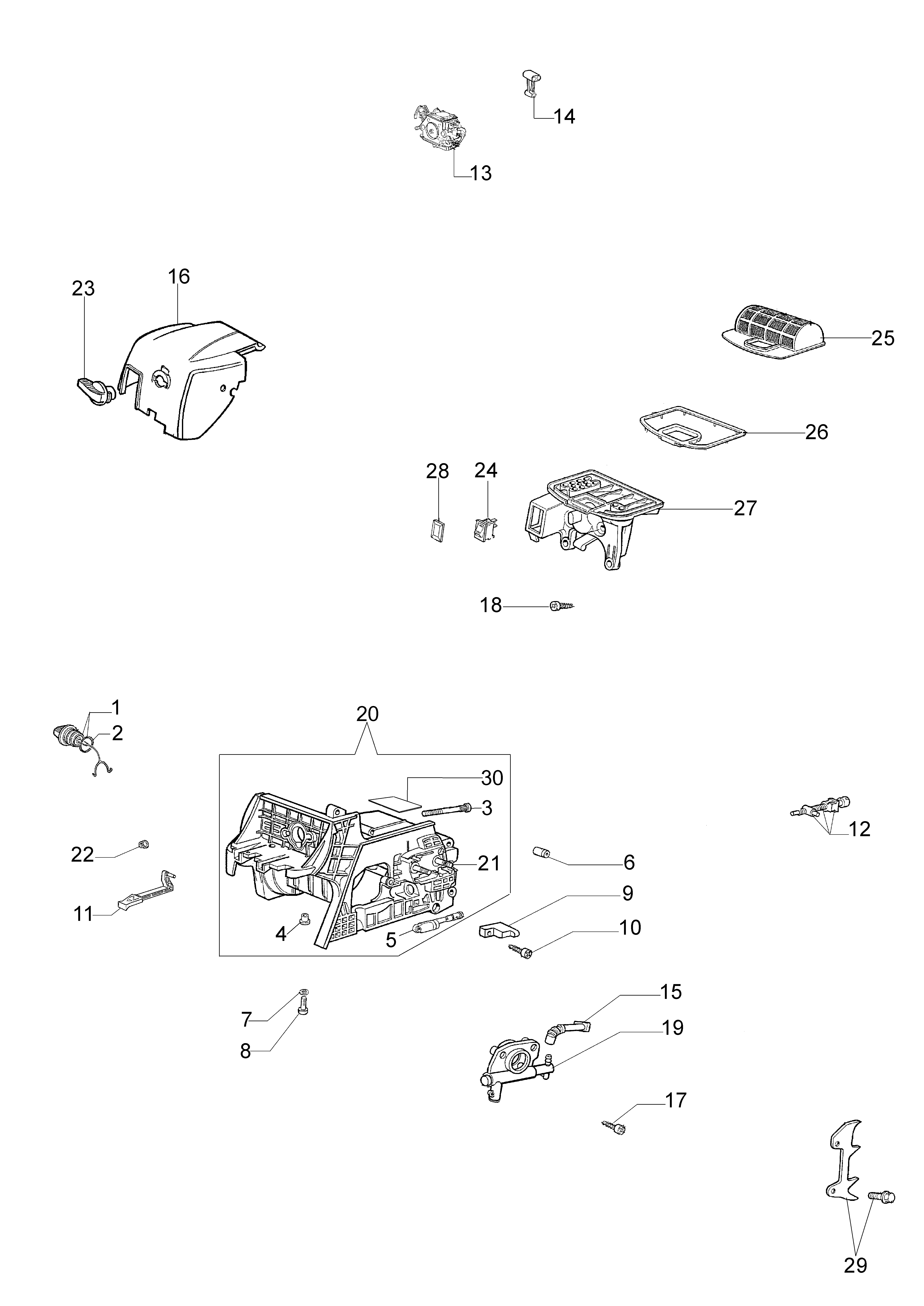

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 50230302BR | Bouchon | Disponible | Voir la pièce |
| 2 | 3049025 | Bague or | Disponible | Voir la pièce |
| 3 | 094600262AR | Entretoise | Disponible | Voir la pièce |
| 4 | 50050067R | Entretoise | Disponible | Voir la pièce |
| 5 | 50052006B | Filtre huile | Disponible | Voir la pièce |
| 6 | 097000229R | Soupape | Disponible | Voir la pièce |
| 7 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 8 | 3860096R | Vis | Disponible | Voir la pièce |
| 9 | 094600369R | Protection | Disponible | Voir la pièce |
| 10 | 094600041AR | Vis | Non reliée | |
| 11 | 50050269B | Levier de demarrage | Disponible | Voir la pièce |
| 12 | 50050133 | Kit vis tension | Non reliée | |
| 13 | 2318940R | Carburateur WT-561A | Disponible | Voir la pièce |
| 14 | 50050121 | Guide vis | Disponible | Voir la pièce |
| 15 | 50050049R | Tuyau | Non reliée | |
| 16 | 50050037 | Couvercle | Disponible | Voir la pièce |
| 17 | 3960074R | Vis | Non reliée | |
| 18 | 3960115R | Vis | Disponible | Voir la pièce |
| 19 | 50170051BR | Pompe huile | Disponible | Voir la pièce |
| 20 | 50060091AR | Carter moteur | Disponible | Voir la pièce |
| 21 | 50050052R | Goujon | Non reliée | |
| 22 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 23 | 50050034R | Pommeau | Non reliée | |
| 24 | 2317021R | Interrupteur | Non reliée | |
| 25 | 50050036AR | Filtre aire | Disponible | Voir la pièce |
| 25 | 50050331R | Filtre air optional | Disponible | Voir la pièce |
| 26 | 50050056BR | Joint | Disponible | Voir la pièce |
| 27 | 50050035C | Support | Disponible | Voir la pièce |
| 28 | 2317013R | Protection | Disponible | Voir la pièce |
| 29 | 50062023 | Griffe | Disponible | Voir la pièce |
| 30 | 50050122R | Protection | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 50030372R | Cage a rouleaux | Non reliée | |
| 2 | 50050136A | Kit pignon 3/8 | Non reliée | |
| 3 | 004000352R | Rondelle | Disponible | Voir la pièce |
| 4 | 094500029AR | Ressort | Non reliée | |
| 5 | 094000129AR | Embrayage | Disponible | Voir la pièce |
| 6 | 3960070AR | Vis | Disponible | Voir la pièce |
| 7 | 50050125R | Bride | Disponible | Voir la pièce |
| 8 | 50050039R | Bande de frein | Non reliée | |
| 9 | 3026003R | Bague | Disponible | Voir la pièce |
| 10 | 097000146 | Levier | Disponible | Voir la pièce |
| 11 | 50052002AR | Carter chaine | Disponible | Voir la pièce |
| 12 | 097000106R | Goupille | Disponible | Voir la pièce |
| 13 | 50050064R | Pivot | Disponible | Voir la pièce |
| 14 | 50010148R | Ecrou | Disponible | Voir la pièce |
| 15 | 50050040R | Protection | Disponible | Voir la pièce |
| 16 | 50010088AR | Ressort | Disponible | Voir la pièce |
| 17 | 50050066R | Goupille | Non reliée | |
| 18 | 095000219AR | Ressort | Disponible | Voir la pièce |
| 19 | 004400285R | Rondelle | Non reliée | |
| 20 | 50050025R | Vis sans fin 3/8 | Disponible | Voir la pièce |

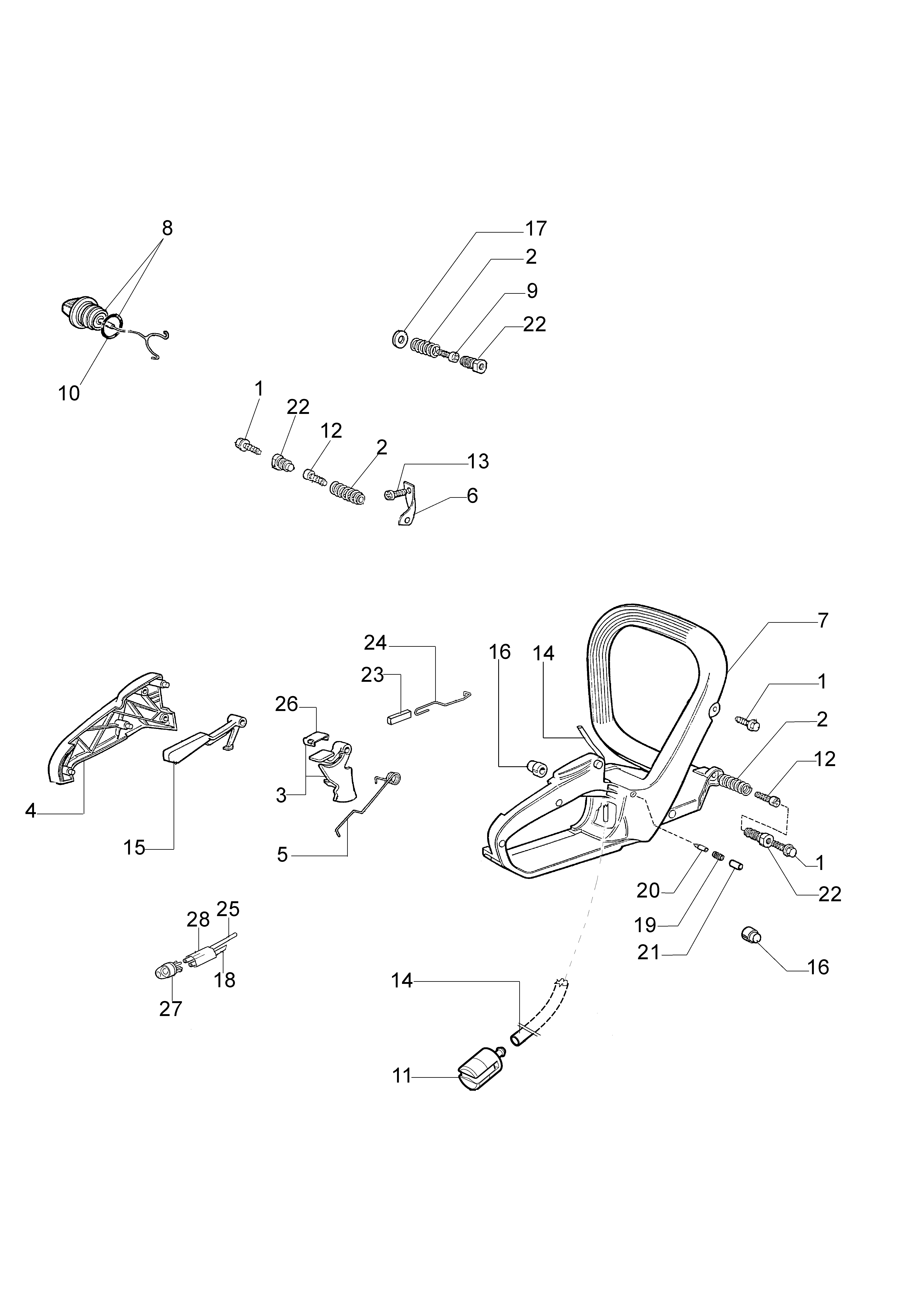

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 097000061AR | Vis | Disponible | Voir la pièce |
| 1 | 097000061AR | Vis | Disponible | Voir la pièce |
| 1 | 097000061AR | Vis | Disponible | Voir la pièce |
| 2 | 50050359R | Ressort | Non reliée | |
| 2 | 50050359R | Ressort | Non reliée | |
| 2 | 50050359R | Ressort | Non reliée | |
| 3 | 50052045 | Kit accelerateur | Disponible | Voir la pièce |
| 4 | 50050214AR | Couvercle | Disponible | Voir la pièce |
| 5 | 097000028R | Ressort | Disponible | Voir la pièce |
| 6 | 50050123BR | Bande | Non reliée | |
| 7 | 50120029R | Réservoir mix | Disponible | Voir la pièce |
| 8 | 50230302BR | Bouchon | Disponible | Voir la pièce |
| 9 | 3960073R | Vis | Disponible | Voir la pièce |
| 10 | 3049025 | Bague or | Disponible | Voir la pièce |
| 11 | 61370639R | Filtre mix | Disponible | Voir la pièce |
| 12 | 094600041AR | Vis | Non reliée | |
| 12 | 094600041AR | Vis | Non reliée | |
| 13 | 3960115R | Vis | Disponible | Voir la pièce |
| 14 | 50050070AR | Tuyau | Disponible | Voir la pièce |
| 14 | 50050070AR | Tuyau | Disponible | Voir la pièce |
| 15 | 50050046AR | Levier | Disponible | Voir la pièce |
| 16 | 50010061R | Amortisseur | Non reliée | |
| 16 | 50010061R | Amortisseur | Non reliée | |
| 17 | 3918010R | Rondelle | Disponible | Voir la pièce |
| 18 | 50080134R | Tuyau | Disponible | Voir la pièce |
| 19 | 094500575R | Ressort | Disponible | Voir la pièce |
| 20 | 094500577AR | Soupape | Disponible | Voir la pièce |
| 21 | 50050071R | Soupape | Disponible | Voir la pièce |
| 22 | 50050182R | Support | Disponible | Voir la pièce |
| 22 | 50050182R | Support | Disponible | Voir la pièce |
| 22 | 50050182R | Support | Disponible | Voir la pièce |
| 23 | 50070197AR | Pommeau | Non reliée | |
| 24 | 50050044A | Levier accelerateur | Disponible | Voir la pièce |
| 25 | 50060039 | Tuyau | Disponible | Voir la pièce |
| 26 | 50050119 | Bride | Disponible | Voir la pièce |
| 27 | 2318817R | Air purge | Non reliée | |
| 28 | 50060021 | Gaine | Disponible | Voir la pièce |

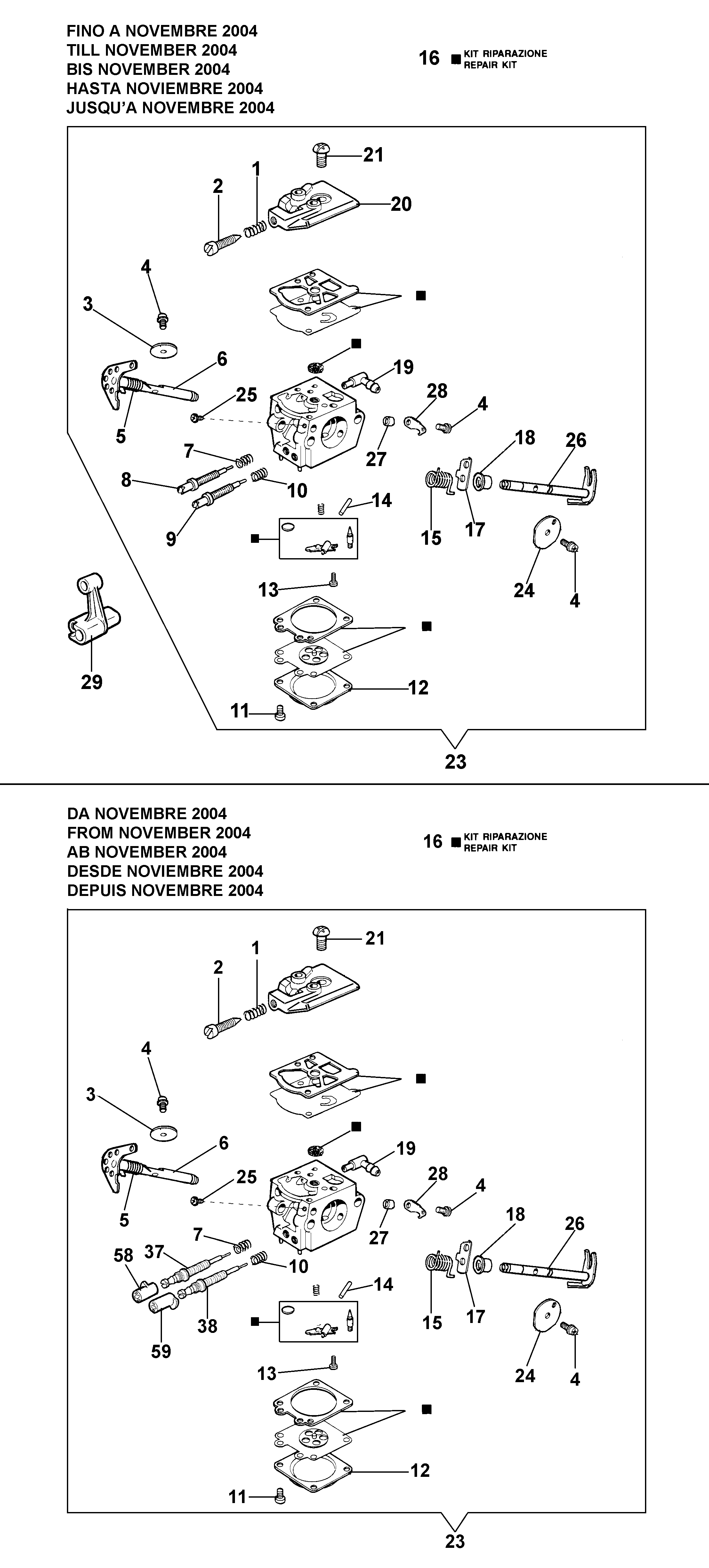

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 094600148 | Ressort | Disponible | Voir la pièce |
| 1 | 094600148 | Ressort | Disponible | Voir la pièce |
| 2 | 074000240 | Vis de reglage | Disponible | Voir la pièce |
| 2 | 074000240 | Vis de reglage | Disponible | Voir la pièce |
| 3 | 095000141 | Papillon | Disponible | Voir la pièce |
| 3 | 095000141 | Papillon | Disponible | Voir la pièce |
| 4 | 003300209 | Vis | Disponible | Voir la pièce |
| 4 | 003300209 | Vis | Disponible | Voir la pièce |
| 4 | 003300209 | Vis | Disponible | Voir la pièce |
| 4 | 003300209 | Vis | Disponible | Voir la pièce |
| 4 | 003300209 | Vis | Disponible | Voir la pièce |
| 4 | 003300209 | Vis | Disponible | Voir la pièce |
| 5 | 094600208 | Ressort | Disponible | Voir la pièce |
| 5 | 094600208 | Ressort | Disponible | Voir la pièce |
| 6 | 50050112 | Arbre | Disponible | Voir la pièce |
| 6 | 50050112 | Arbre | Disponible | Voir la pièce |
| 7 | 035000165 | Ressort | Disponible | Voir la pièce |
| 7 | 035000165 | Ressort | Disponible | Voir la pièce |
| 8 | 50050104 | Vis L | Disponible | Voir la pièce |
| 9 | 50050105 | Vis H | Disponible | Voir la pièce |
| 10 | 093500115 | Ressort | Disponible | Voir la pièce |
| 10 | 093500115 | Ressort | Disponible | Voir la pièce |
| 11 | 035000162 | Vis | Disponible | Voir la pièce |
| 11 | 035000162 | Vis | Disponible | Voir la pièce |
| 12 | 2318191 | Couvercle | Disponible | Voir la pièce |
| 12 | 2318191 | Couvercle | Disponible | Voir la pièce |
| 13 | 003300202 | Vis | Disponible | Voir la pièce |
| 13 | 003300202 | Vis | Disponible | Voir la pièce |
| 14 | 003300201 | Axe | Disponible | Voir la pièce |
| 14 | 003300201 | Axe | Disponible | Voir la pièce |
| 15 | 50050115 | Ressort | Disponible | Voir la pièce |
| 15 | 50050115 | Ressort | Disponible | Voir la pièce |
| 16 | 2318671 | Kit réparation | Non reliée | |
| 16 | 2318671 | Kit réparation | Non reliée | |
| 17 | 50050111 | Levier | Disponible | Voir la pièce |
| 17 | 50050111 | Levier | Disponible | Voir la pièce |
| 18 | 50050109 | Bague | Disponible | Voir la pièce |
| 18 | 50050109 | Bague | Disponible | Voir la pièce |
| 19 | 003300036 | Jeu de raccords | Disponible | Voir la pièce |
| 19 | 003300036 | Jeu de raccords | Disponible | Voir la pièce |
| 20 | 50050107 | Couvercle | Disponible | Voir la pièce |
| 21 | 003300197 | Vis | Disponible | Voir la pièce |
| 21 | 003300197 | Vis | Disponible | Voir la pièce |
| 23 | 2318940R | Carburateur WT-561A | Disponible | Voir la pièce |
| 23 | 2318940R | Carburateur WT-561A | Disponible | Voir la pièce |
| 24 | 094600140 | Papillon | Disponible | Voir la pièce |
| 24 | 094600140 | Papillon | Disponible | Voir la pièce |
| 25 | 50050117 | Vis | Disponible | Voir la pièce |
| 25 | 50050117 | Vis | Disponible | Voir la pièce |
| 26 | 50050113 | Axe | Disponible | Voir la pièce |
| 26 | 50050113 | Axe | Disponible | Voir la pièce |
| 27 | 50050110 | Bague | Disponible | Voir la pièce |
| 27 | 50050110 | Bague | Disponible | Voir la pièce |
| 28 | 50050108 | Levier accelerateur | Disponible | Voir la pièce |
| 28 | 50050108 | Levier accelerateur | Disponible | Voir la pièce |
| 29 | 50050121 | Guide vis | Disponible | Voir la pièce |
| 37 | 2318944 | Vis L | Disponible | Voir la pièce |
| 38 | 2318946 | Vis H | Disponible | Voir la pièce |
| 58 | 2318695 | Capot | Disponible | Voir la pièce |
| 59 | 2318694 | Capot | Disponible | Voir la pièce |

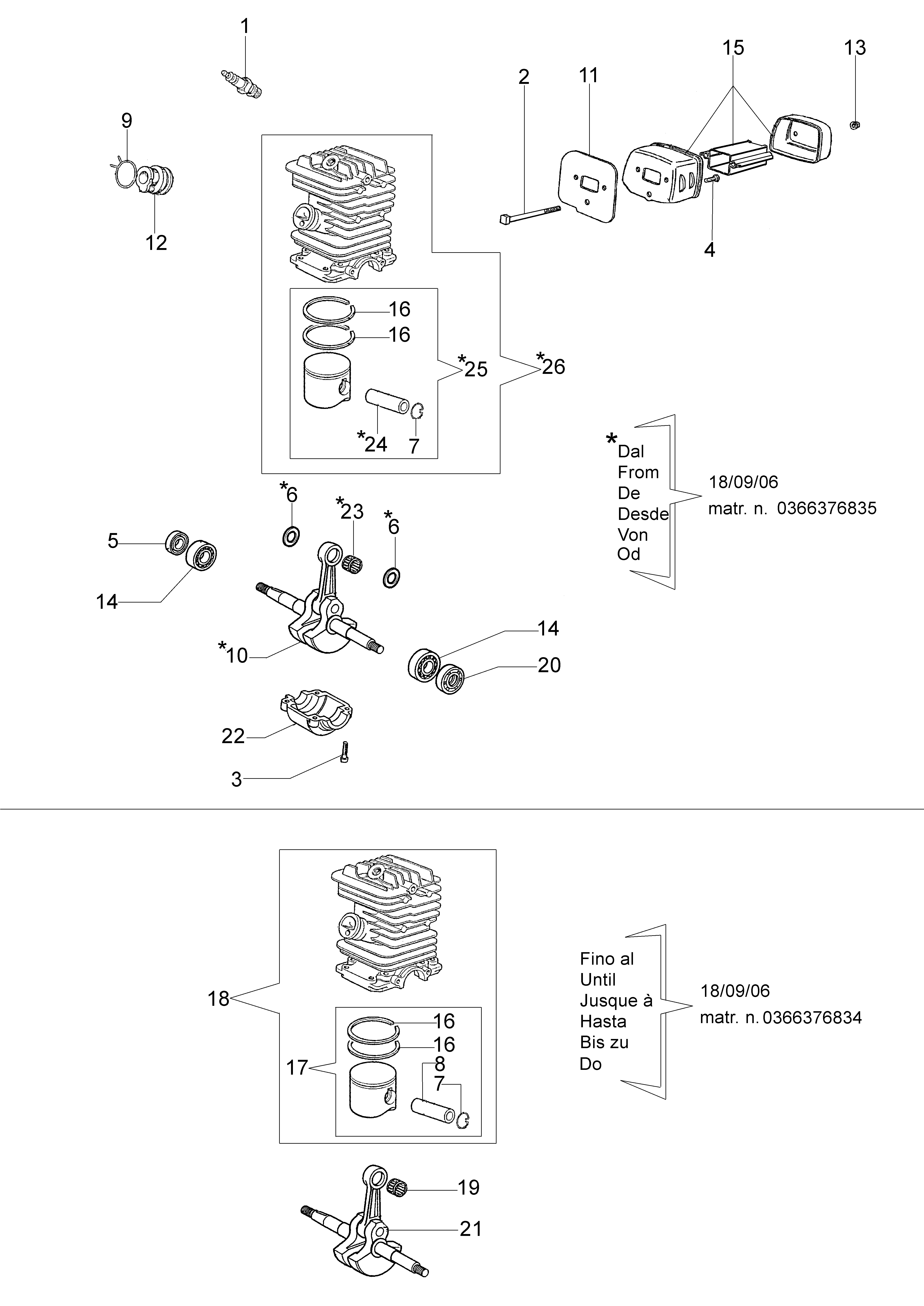

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3055114R | Bougie | Non reliée | |
| 2 | 50050032 | Vis | Disponible | Voir la pièce |
| 3 | 3801051R | Vis | Disponible | Voir la pièce |
| 4 | 3960073R | Vis | Disponible | Voir la pièce |
| 5 | 50272004R | Bague | Disponible | Voir la pièce |
| 6 | 50110043AR | Entretoise | Disponible | Voir la pièce |
| 6 | 50110043AR | Entretoise | Disponible | Voir la pièce |
| 7 | 004900061R | Bague | Disponible | Voir la pièce |
| 7 | 004900061R | Bague | Disponible | Voir la pièce |
| 8 | 50050222 | Axe piston | Disponible | Voir la pièce |
| 9 | 094600103R | Bande | Non reliée | |
| 10 | 50110045R | Vilebrequin | Disponible | Voir la pièce |
| 11 | 50060076 | Joint | Disponible | Voir la pièce |
| 12 | 50050010R | Collecteur | Disponible | Voir la pièce |
| 13 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 14 | 094000006R | Roulement | Disponible | Voir la pièce |
| 14 | 094000006R | Roulement | Disponible | Voir la pièce |
| 15 | 50050027A | Pot | Disponible | Voir la pièce |
| 16 | 074000405R | Segment | Disponible | Voir la pièce |
| 16 | 074000405R | Segment | Disponible | Voir la pièce |
| 16 | 074000405R | Segment | Disponible | Voir la pièce |
| 16 | 074000405R | Segment | Disponible | Voir la pièce |
| 17 | 50060027A | Piston complet Ø40 | Disponible | Voir la pièce |
| 18 | 50060028B | Cylindre | Disponible | Voir la pièce |
| 19 | 3037013 | Roulement | Disponible | Voir la pièce |
| 20 | 3050024AR | Bague | Disponible | Voir la pièce |
| 21 | 50050001 | Vilebrequin | Disponible | Voir la pièce |
| 22 | 50050016CR | Couvercle | Non reliée | |
| 23 | 50110044R | Roulement | Disponible | Voir la pièce |
| 24 | 50110047R | Axe piston | Disponible | Voir la pièce |
| 25 | 50120034A | Piston complet Ø40 | Disponible | Voir la pièce |
| 26 | 50060103 | Cylindre compl. Ø40 | Disponible | Voir la pièce |
