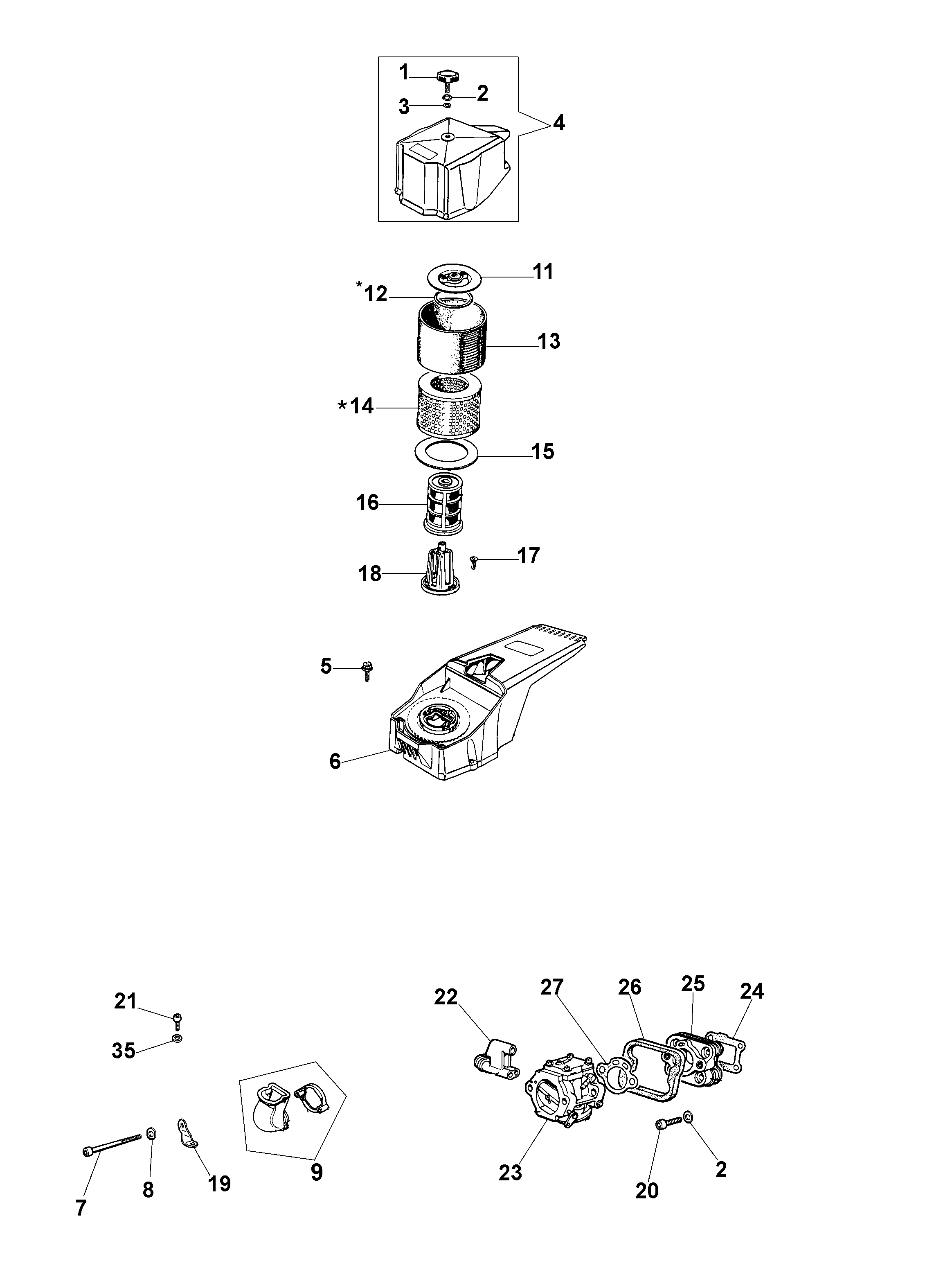

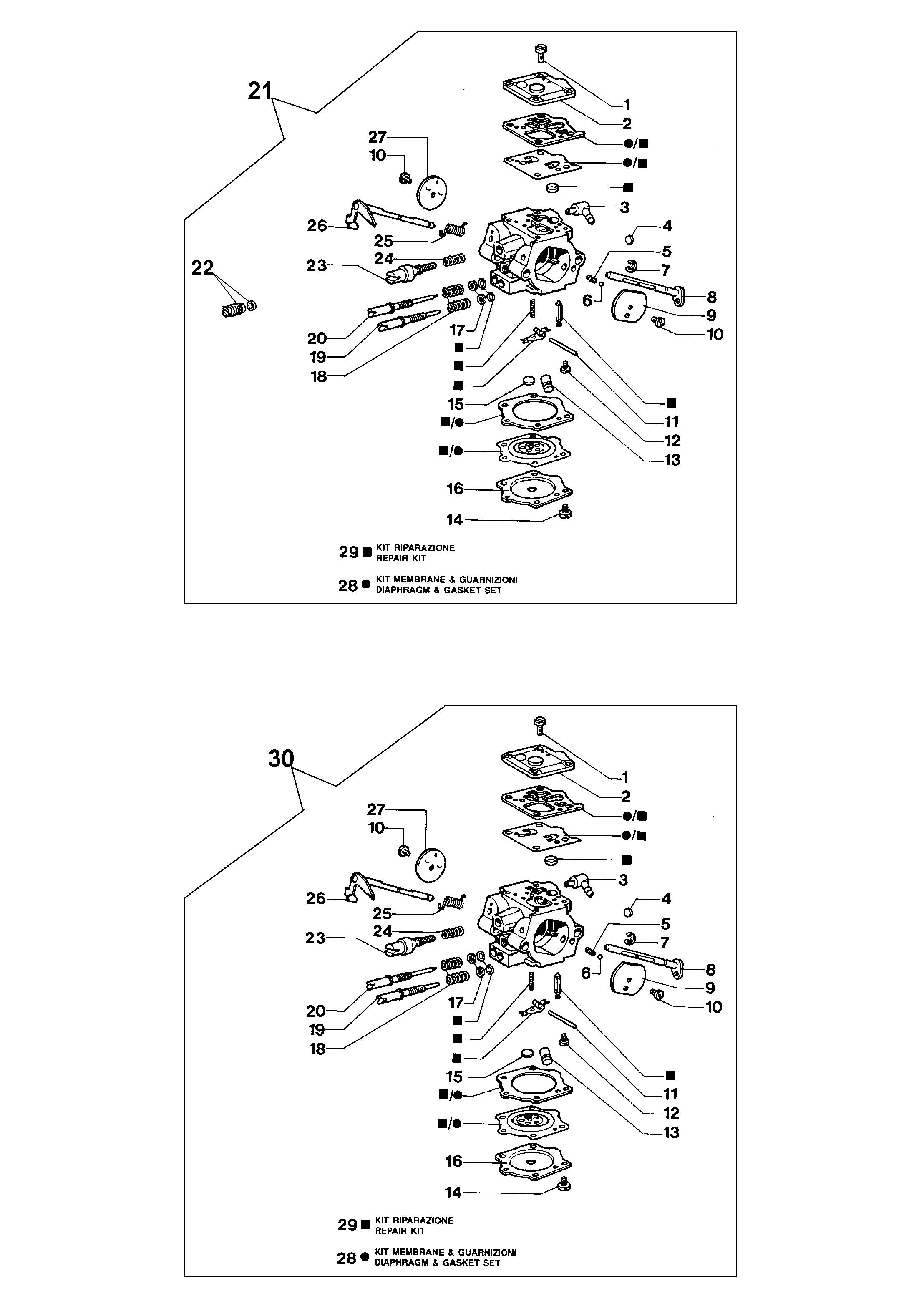

Vue Éclatée 999 F
Retrouvez les pièces détachées, références et repères disponibles pour 999 F.

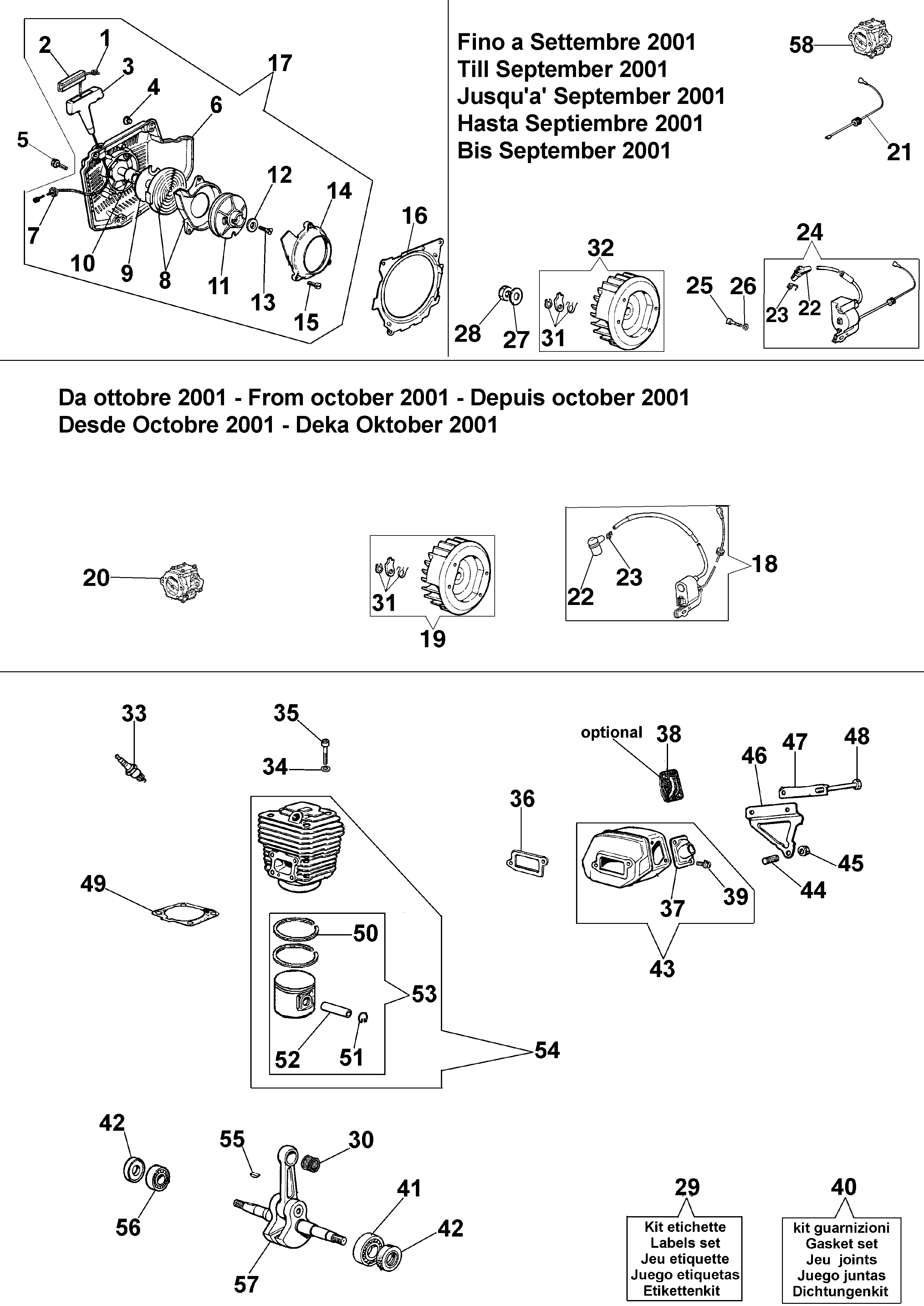

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 018600128R | Cordelette | Disponible | Voir la pièce |
| 2 | 006000124 | Insert | Disponible | Voir la pièce |
| 3 | 099900617 | Poignee | Disponible | Voir la pièce |
| 4 | 094500280 | Bouchon | Disponible | Voir la pièce |
| 5 | 099900296R | Vis | Non reliée | |
| 6 | 099900657A | Carter | Disponible | Voir la pièce |
| 7 | 006000829R | Rondelle | Disponible | Voir la pièce |
| 8 | 099900125R | Ressort | Disponible | Voir la pièce |
| 9 | 099900446R | Rondelle | Disponible | Voir la pièce |
| 10 | 006000134 | Bague | Disponible | Voir la pièce |
| 11 | 006001021 | Poulie | Disponible | Voir la pièce |
| 12 | 006000135 | Rondelle | Disponible | Voir la pièce |
| 13 | 005000136 | Vis | Disponible | Voir la pièce |
| 14 | 099900590 | Flasque | Disponible | Voir la pièce |
| 15 | 3908004 | Vis | Disponible | Voir la pièce |
| 16 | 018500140 | Flasque | Disponible | Voir la pièce |
| 17 | 099900862R | Carter | Non reliée | |
| 18 | 099900789R | Bobine | Disponible | Voir la pièce |
| 19 | 018500142BR | Volant | Disponible | Voir la pièce |
| 20 | 018600309 | Carburateur WGA-10 | Disponible | Voir la pièce |
| 21 | 099900158 | Cable | Disponible | Voir la pièce |
| 22 | 094500049 | Capot de bougie | Disponible | Voir la pièce |
| 22 | 094500049 | Capot de bougie | Disponible | Voir la pièce |
| 23 | 094600169AR | Ressort | Disponible | Voir la pièce |
| 23 | 094600169AR | Ressort | Disponible | Voir la pièce |
| 24 | 099900675DR | Bobine | Disponible | Voir la pièce |
| 25 | 094000101R | Vis | Disponible | Voir la pièce |
| 26 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 27 | 005000343R | Rondelle | Disponible | Voir la pièce |
| 28 | 3912011R | Ecrou | Disponible | Voir la pièce |
| 29 | 099900771 | Kit etiquettes | Disponible | Voir la pièce |
| 30 | 3037021 | Roulement | Disponible | Voir la pièce |
| 31 | 099900601 | Flasque | Disponible | Voir la pièce |
| 31 | 099900601 | Flasque | Disponible | Voir la pièce |
| 32 | 099900165A | Volant | Disponible | Voir la pièce |
| 33 | 005000019R | Bougie | Non reliée | |
| 34 | 3833076R | Rondelle | Non reliée | |
| 35 | 099900195 | Vis | Disponible | Voir la pièce |
| 36 | 099900032R | Joint | Disponible | Voir la pièce |
| 37 | 099900074 | Flasque | Disponible | Voir la pièce |
| 38 | 099900052 | Protection | Disponible | Voir la pièce |
| 39 | 099900297 | Vis | Disponible | Voir la pièce |
| 40 | 099900344A | Kit joints | Disponible | Voir la pièce |
| 41 | 099900263R | Roulement | Disponible | Voir la pièce |
| 42 | 3050015AR | Bague | Non reliée | |
| 42 | 3050015AR | Bague | Non reliée | |
| 43 | 099900063 | Pot | Disponible | Voir la pièce |
| 44 | 099900486 | Vis | Disponible | Voir la pièce |
| 45 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 46 | 099900055 | Bride | Disponible | Voir la pièce |
| 47 | 099900482 | Bride | Disponible | Voir la pièce |
| 48 | 099900167 | Vis | Disponible | Voir la pièce |
| 49 | 099900037A | Joint | Disponible | Voir la pièce |
| 50 | 099900450R | Segment Ø56 | Disponible | Voir la pièce |
| 51 | 099900073 | Bague | Disponible | Voir la pièce |
| 52 | 099900002R | Axe piston | Disponible | Voir la pièce |
| 53 | 099900342 | Piston complet Ø56 | Disponible | Voir la pièce |
| 54 | 018500029A | Cylindre | Disponible | Voir la pièce |
| 55 | 3028014R | Clavette | Non reliée | |
| 56 | 099900006R | Roulement | Disponible | Voir la pièce |
| 57 | 099900011 | Vilebrequin | Disponible | Voir la pièce |
| 58 | 2318790R | Carburateur WGA-9A | Non reliée |

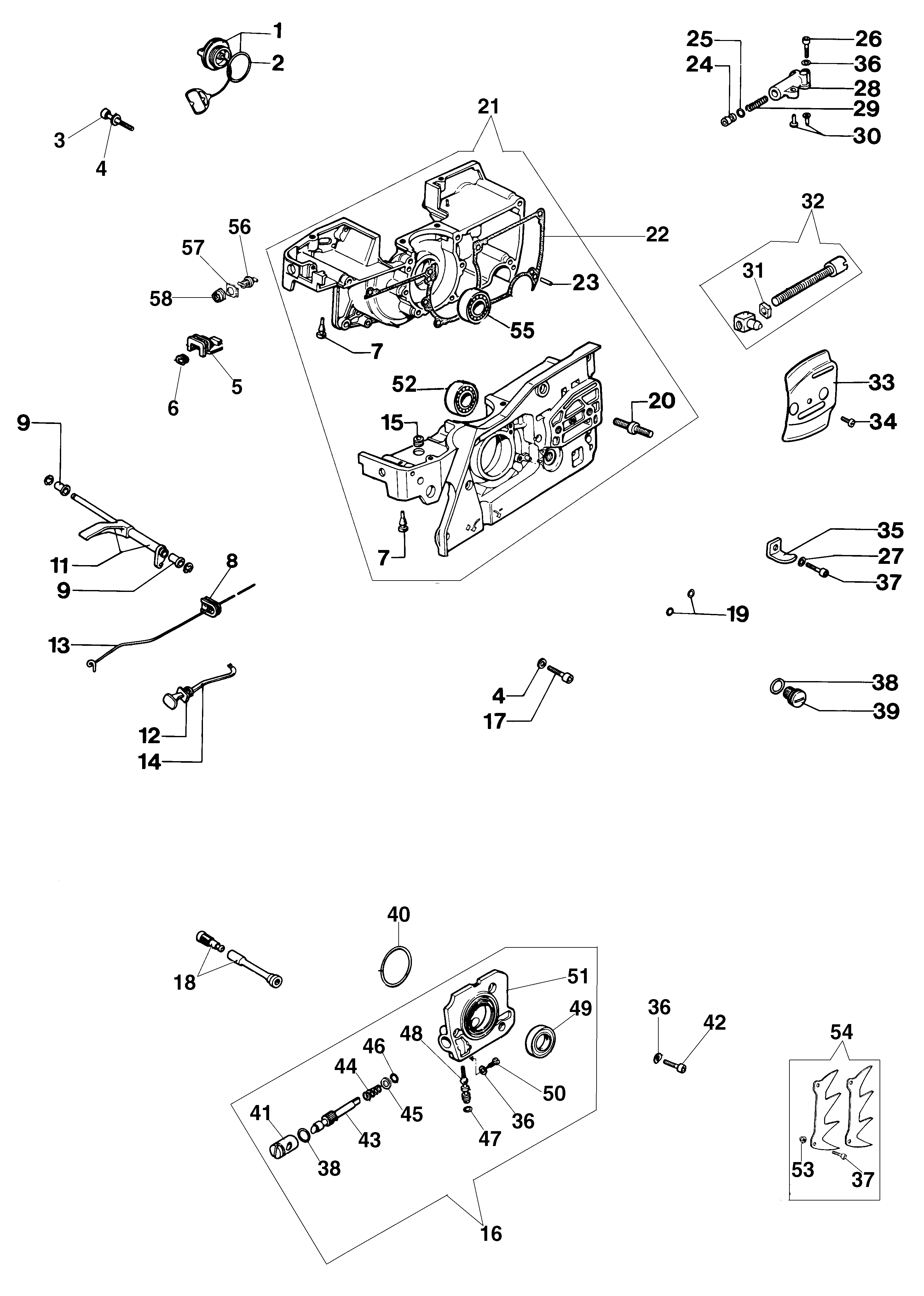

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 099900602 | Bouchon | Disponible | Voir la pièce |
| 2 | 099900090R | Bague | Disponible | Voir la pièce |
| 3 | 006000101R | Vis | Disponible | Voir la pièce |
| 4 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 4 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 5 | 099900112 | Passe-cable | Disponible | Voir la pièce |
| 6 | 099900144 | Collier | Disponible | Voir la pièce |
| 7 | 099900268A | Arrêt | Disponible | Voir la pièce |
| 7 | 099900268A | Arrêt | Disponible | Voir la pièce |
| 8 | 099900113 | Passe-cable | Disponible | Voir la pièce |
| 9 | 099900270 | Bague | Disponible | Voir la pièce |
| 9 | 099900270 | Bague | Disponible | Voir la pièce |
| 11 | 099900626 | Levier | Disponible | Voir la pièce |
| 12 | 099900114 | Passe-cable | Disponible | Voir la pièce |
| 13 | 099900129 | Tige | Disponible | Voir la pièce |
| 14 | 099900627 | Levier de demarrage | Disponible | Voir la pièce |
| 15 | 099900110 | Passe-cable | Disponible | Voir la pièce |
| 16 | 099900301 | Pompe huile | Disponible | Voir la pièce |
| 17 | 006000235 | Vis | Disponible | Voir la pièce |
| 18 | 099900287A | Filtre huile | Disponible | Voir la pièce |
| 19 | 3049005R | Bague or | Disponible | Voir la pièce |
| 20 | 099900095R | Goujon | Disponible | Voir la pièce |
| 21 | 099900815 | Carter moteur | Disponible | Voir la pièce |
| 22 | 099900065R | Joint | Disponible | Voir la pièce |
| 23 | 3023008R | Goupille | Disponible | Voir la pièce |
| 24 | 099900088 | Piston de pompe | Disponible | Voir la pièce |
| 25 | 008200282R | Bague or | Disponible | Voir la pièce |
| 26 | 006000024R | Vis | Disponible | Voir la pièce |
| 27 | 3833076R | Rondelle | Non reliée | |
| 28 | 099900087A | Corp pompe | Disponible | Voir la pièce |
| 29 | 099900106 | Ressort | Disponible | Voir la pièce |
| 30 | 094500577AR | Soupape | Disponible | Voir la pièce |
| 31 | 098000076 | Arrêt | Disponible | Voir la pièce |
| 32 | 099900368B | Kit vis tension | Disponible | Voir la pièce |
| 33 | 099900134 | Bride | Disponible | Voir la pièce |
| 34 | 006000156R | Vis | Disponible | Voir la pièce |
| 35 | 099900135 | Bride | Disponible | Voir la pièce |
| 36 | 006000315R | Rondelle | Disponible | Voir la pièce |
| 36 | 006000315R | Rondelle | Disponible | Voir la pièce |
| 36 | 006000315R | Rondelle | Disponible | Voir la pièce |
| 37 | 005100890 | Bague | Disponible | Voir la pièce |
| 37 | 005100890 | Bague | Disponible | Voir la pièce |
| 38 | 099900169 | Vis | Disponible | Voir la pièce |
| 38 | 099900169 | Vis | Disponible | Voir la pièce |
| 39 | 099900290 | Bouchon | Disponible | Voir la pièce |
| 40 | 099900126 | Bague or | Disponible | Voir la pièce |
| 41 | 099900119 | Bague | Disponible | Voir la pièce |
| 42 | 006000085 | Vis | Disponible | Voir la pièce |
| 43 | - | N | Non reliée | |
| 44 | - | N | Non reliée | |
| 45 | 099900200 | Rondelle | Disponible | Voir la pièce |
| 46 | - | N | Non reliée | |
| 47 | 3049002 | Bague or | Disponible | Voir la pièce |
| 48 | - | N | Non reliée | |
| 49 | 3050015AR | Bague | Non reliée | |
| 50 | - | N | Non reliée | |
| 51 | 099900214A | Corp pompe | Disponible | Voir la pièce |
| 52 | 099900263R | Roulement | Disponible | Voir la pièce |
| 53 | 018100045R | Ecrou | Disponible | Voir la pièce |
| 54 | 099900377 | Griffe | Disponible | Voir la pièce |
| 55 | 099900006R | Roulement | Disponible | Voir la pièce |
| 56 | 094500497R | Interrupteur | Disponible | Voir la pièce |
| 57 | 004000438R | Decalque | Disponible | Voir la pièce |
| 58 | 099900397 | Ecrou | Disponible | Voir la pièce |

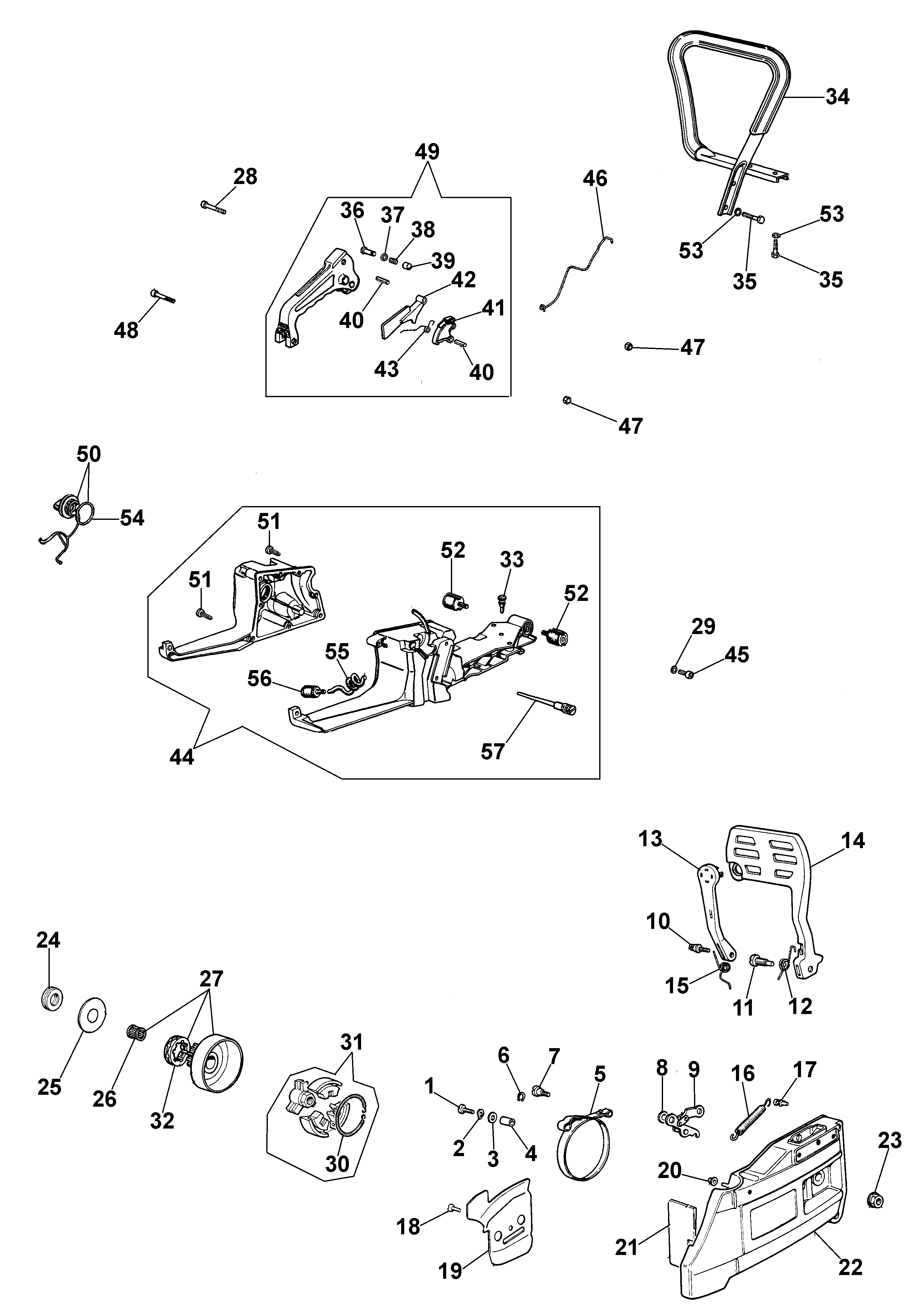

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 099900197 | Vis | Disponible | Voir la pièce |
| 2 | 006000315R | Rondelle | Disponible | Voir la pièce |
| 3 | 094500454 | Rondelle | Disponible | Voir la pièce |
| 4 | 099900162R | Tuyau | Disponible | Voir la pièce |
| 5 | 099900148 | Bande de frein | Disponible | Voir la pièce |
| 6 | 3026004R | Bague | Non reliée | |
| 7 | 099900161 | Pivot | Disponible | Voir la pièce |
| 8 | 004000090 | Rondelle | Disponible | Voir la pièce |
| 9 | 099900178 | Levier | Disponible | Voir la pièce |
| 10 | 099900191 | Pivot | Disponible | Voir la pièce |
| 11 | 099900160 | Pivot | Disponible | Voir la pièce |
| 12 | 099900154A | Ressort | Disponible | Voir la pièce |
| 13 | 099900609 | Support | Disponible | Voir la pièce |
| 14 | 099900666 | Protection | Disponible | Voir la pièce |
| 15 | 099900186A | Ressort | Disponible | Voir la pièce |
| 16 | 099900152AR | Ressort | Non reliée | |
| 17 | 094500233 | Pivot | Disponible | Voir la pièce |
| 18 | 006000156R | Vis | Disponible | Voir la pièce |
| 19 | 099900156 | Bride | Disponible | Voir la pièce |
| 20 | 006000300 | Bague | Disponible | Voir la pièce |
| 21 | 099900269 | Deflecteur | Disponible | Voir la pièce |
| 22 | 099900606AR | Carter chaine | Disponible | Voir la pièce |
| 23 | 008200913R | Ecrou | Disponible | Voir la pièce |
| 24 | 099900215 | Vis sans fin | Disponible | Voir la pièce |
| 25 | 099900216 | Rondelle | Disponible | Voir la pièce |
| 26 | 099900541R | Roulement | Non reliée | |
| 27 | 099900387 | Cloche embrayage 404 | Disponible | Voir la pièce |
| 27 | 099900388 | Cloche embrayage 3/8 | Disponible | Voir la pièce |
| 28 | 3801035 | Vis | Disponible | Voir la pièce |
| 29 | 3833076R | Rondelle | Non reliée | |
| 30 | 099900227R | Ressort | Disponible | Voir la pièce |
| 31 | 018600281 | Embrayage compl. | Disponible | Voir la pièce |
| 32 | 008200923R | Bague 3/8 | Non reliée | |
| 32 | 008200934 | Bague .404 | Disponible | Voir la pièce |
| 33 | 099900268A | Arrêt | Disponible | Voir la pièce |
| 34 | 099900633 | Poignee | Disponible | Voir la pièce |
| 35 | 3806022R | Vis | Disponible | Voir la pièce |
| 35 | 3806022R | Vis | Disponible | Voir la pièce |
| 36 | 004000433 | Pivot | Disponible | Voir la pièce |
| 37 | 004000434 | Rondelle | Disponible | Voir la pièce |
| 38 | 004000078 | Ressort | Disponible | Voir la pièce |
| 39 | 093500416 | Capot | Disponible | Voir la pièce |
| 40 | 006100364 | Goupille | Disponible | Voir la pièce |
| 40 | 006100364 | Goupille | Disponible | Voir la pièce |
| 41 | 099900630 | Accelerateur | Disponible | Voir la pièce |
| 42 | 099900629 | Levier accelerateur | Disponible | Voir la pièce |
| 43 | 099900145 | Ressort | Disponible | Voir la pièce |
| 44 | 099900865R | Reservoir | Disponible | Voir la pièce |
| 45 | 006000235 | Vis | Disponible | Voir la pièce |
| 46 | 099900143 | Tige | Disponible | Voir la pièce |
| 47 | 094000251 | Ecrou | Disponible | Voir la pièce |
| 47 | 094000251 | Ecrou | Disponible | Voir la pièce |
| 48 | 006000063 | Vis | Disponible | Voir la pièce |
| 49 | 099900628 | Poignee | Disponible | Voir la pièce |
| 50 | 50340265AR | Bouchon compl. | Disponible | Voir la pièce |
| 51 | 099900295 | Vis | Disponible | Voir la pièce |
| 51 | 099900295 | Vis | Disponible | Voir la pièce |
| 52 | 099900064R | Amortisseur | Disponible | Voir la pièce |
| 52 | 099900064R | Amortisseur | Disponible | Voir la pièce |
| 53 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 53 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 54 | 099900090R | Bague | Disponible | Voir la pièce |
| 55 | 098000319BR | Tuyau | Non reliée | |
| 56 | 50010218R | Filtre mix | Disponible | Voir la pièce |
| 57 | 099900083BR | Soupape | Non reliée |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 035000161 | Vis | Disponible | Voir la pièce |
| 1 | 035000161 | Vis | Disponible | Voir la pièce |
| 2 | 035000146 | Couvercle | Disponible | Voir la pièce |
| 2 | 035000146 | Couvercle | Disponible | Voir la pièce |
| 3 | 003300036 | Jeu de raccords | Disponible | Voir la pièce |
| 3 | 003300036 | Jeu de raccords | Disponible | Voir la pièce |
| 4 | 099900468 | Bouchon | Disponible | Voir la pièce |
| 4 | 099900468 | Bouchon | Disponible | Voir la pièce |
| 5 | 095000146 | Ressort | Disponible | Voir la pièce |
| 5 | 095000146 | Ressort | Disponible | Voir la pièce |
| 6 | 094600143 | Bille | Disponible | Voir la pièce |
| 6 | 094600143 | Bille | Disponible | Voir la pièce |
| 7 | 095000164 | Bague | Disponible | Voir la pièce |
| 7 | 095000164 | Bague | Disponible | Voir la pièce |
| 8 | 099900464 | Arbre | Disponible | Voir la pièce |
| 8 | 099900464 | Arbre | Disponible | Voir la pièce |
| 9 | 099900465 | Papillon | Disponible | Voir la pièce |
| 9 | 099900465 | Papillon | Disponible | Voir la pièce |
| 10 | 035000160 | Vis | Disponible | Voir la pièce |
| 10 | 035000160 | Vis | Disponible | Voir la pièce |
| 10 | 035000160 | Vis | Disponible | Voir la pièce |
| 10 | 035000160 | Vis | Disponible | Voir la pièce |
| 11 | 035000169 | Axe | Disponible | Voir la pièce |
| 11 | 035000169 | Axe | Disponible | Voir la pièce |
| 12 | 003300202 | Vis | Disponible | Voir la pièce |
| 12 | 003300202 | Vis | Disponible | Voir la pièce |
| 13 | 099900664 | Gicleur | Disponible | Voir la pièce |
| 13 | 099900664 | Gicleur | Disponible | Voir la pièce |
| 14 | 035000162 | Vis | Disponible | Voir la pièce |
| 14 | 035000162 | Vis | Disponible | Voir la pièce |
| 15 | 094600142 | Bouchon | Disponible | Voir la pièce |
| 15 | 094600142 | Bouchon | Disponible | Voir la pièce |
| 16 | 035000145 | Couvercle | Disponible | Voir la pièce |
| 16 | 035000145 | Couvercle | Disponible | Voir la pièce |
| 17 | 099900478 | Rondelle | Disponible | Voir la pièce |
| 17 | 099900478 | Rondelle | Disponible | Voir la pièce |
| 18 | 099900474 | Ressort | Disponible | Voir la pièce |
| 18 | 099900474 | Ressort | Disponible | Voir la pièce |
| 19 | 099900477 | Vis H | Disponible | Voir la pièce |
| 19 | 099900477 | Vis H | Disponible | Voir la pièce |
| 20 | 099900476 | Vis L | Disponible | Voir la pièce |
| 20 | 099900476 | Vis L | Disponible | Voir la pièce |
| 21 | 2318790R | Carburateur WGA-9A | Non reliée | |
| 22 | 099900479 | Regulateur | Disponible | Voir la pièce |
| 23 | 099900594 | Vis | Disponible | Voir la pièce |
| 23 | 099900594 | Vis | Disponible | Voir la pièce |
| 24 | 099900472 | Ressort | Disponible | Voir la pièce |
| 24 | 099900472 | Ressort | Disponible | Voir la pièce |
| 25 | 099900475 | Ressort | Disponible | Voir la pièce |
| 25 | 099900475 | Ressort | Disponible | Voir la pièce |
| 26 | 099900462 | Arbre | Disponible | Voir la pièce |
| 26 | 099900462 | Arbre | Disponible | Voir la pièce |
| 27 | 099900463 | Papillon | Disponible | Voir la pièce |
| 27 | 099900463 | Papillon | Disponible | Voir la pièce |
| 28 | 099900552 | Kit membranes y joints | Disponible | Voir la pièce |
| 28 | 099900552 | Kit membranes y joints | Disponible | Voir la pièce |
| 29 | 099900551 | Kit réparation | Disponible | Voir la pièce |
| 29 | 099900551 | Kit réparation | Disponible | Voir la pièce |
| 30 | 018600309 | Carburateur WGA-10 | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 018600108 | Pommeau | Disponible | Voir la pièce |
| 2 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 2 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 3 | 3049005R | Bague or | Disponible | Voir la pièce |
| 4 | 099900829 | Couvercle | Disponible | Voir la pièce |
| 5 | 099900296R | Vis | Non reliée | |
| 6 | 099900847R | Carter embrague | Disponible | Voir la pièce |
| 7 | 028200171 | Vis | Disponible | Voir la pièce |
| 8 | 3033074 | Rondelle | Disponible | Voir la pièce |
| 9 | 018600278 | Jeu de raccord et flasque | Disponible | Voir la pièce |
| 11 | 099900899 | Flasque | Disponible | Voir la pièce |
| 12 | 3049050R | Bague or | Disponible | Voir la pièce |
| 13 | 018600075AR | Filtre aire | Disponible | Voir la pièce |
| 14 | 099900898R | Kit filtre air | Disponible | Voir la pièce |
| 14 | 099900898R | Kit filtre air | Disponible | Voir la pièce |
| 15 | 018600090A | Joint | Disponible | Voir la pièce |
| 16 | 018600056AR | Filtre aire | Disponible | Voir la pièce |
| 17 | 020000013 | Vis | Non reliée | |
| 18 | 52010014B | Corp filtre | Disponible | Voir la pièce |
| 19 | 099900138A | Bride | Disponible | Voir la pièce |
| 20 | 006000101R | Vis | Disponible | Voir la pièce |
| 21 | 3908003 | Vis | Disponible | Voir la pièce |
| 22 | 099900753 | Guide vis | Disponible | Voir la pièce |
| 23 | 2318790R | Carburateur WGA-9A | Non reliée | |
| 24 | 099900031R | Joint | Disponible | Voir la pièce |
| 25 | 099900033 | Bride termique | Disponible | Voir la pièce |
| 26 | 099900111 | Flasque | Disponible | Voir la pièce |
| 27 | 099900035R | Joint | Disponible | Voir la pièce |
| 35 | 006000315R | Rondelle | Disponible | Voir la pièce |
