Vue Éclatée Unité motrice
Retrouvez les pièces détachées, références et repères disponibles pour Unité motrice.

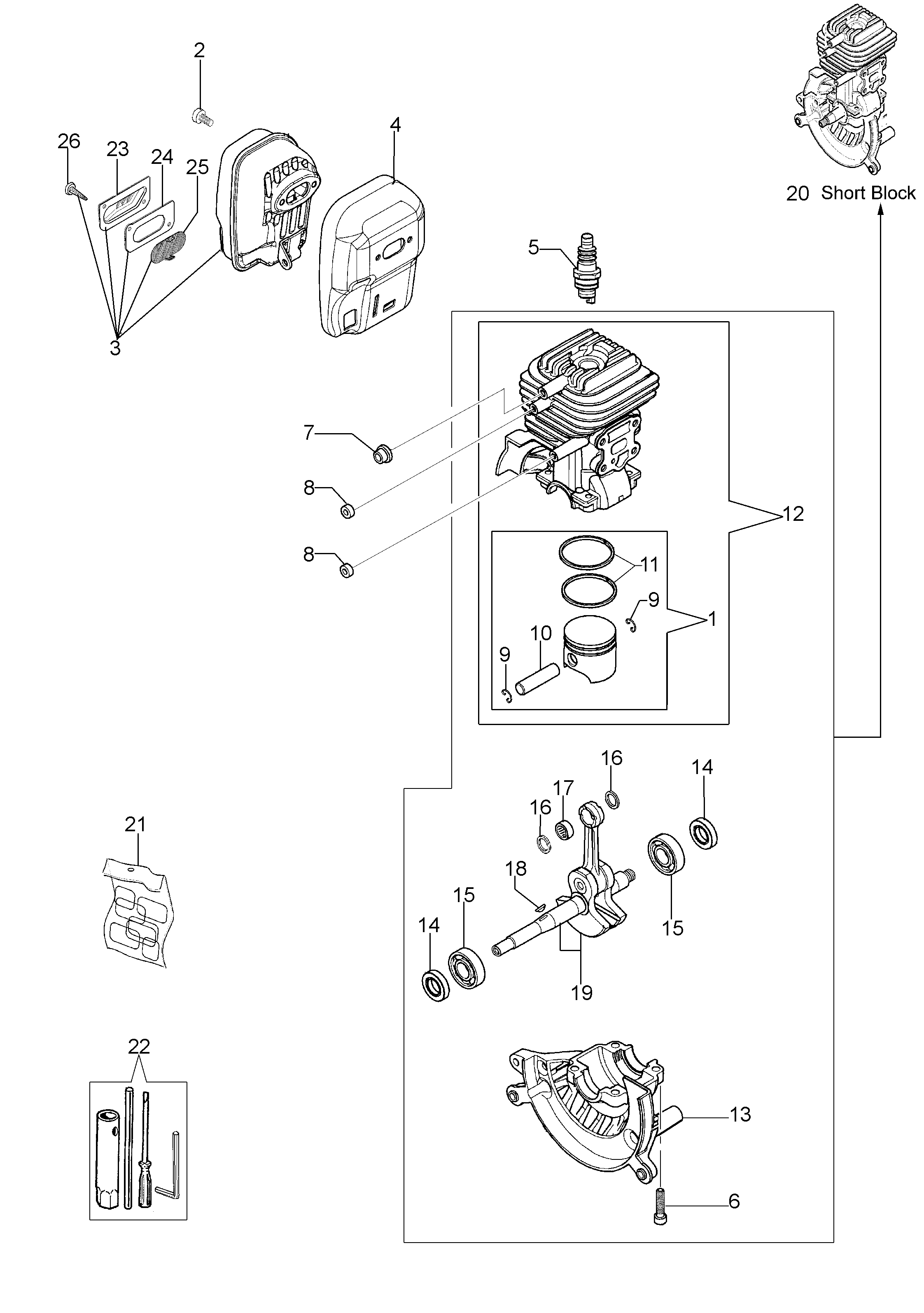

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 56552011A | Piston complet | Disponible | Voir la pièce |
| 2 | 3801068R | Vis | Disponible | Voir la pièce |
| 3 | 56550116CR | Pot compl. | Disponible | Voir la pièce |
| 4 | 61240132R | Deflecteur | Disponible | Voir la pièce |
| 5 | 3055115R | Bougie | Non reliée | |
| 6 | 3801051R | Vis | Disponible | Voir la pièce |
| 7 | 61240005R | Bague | Disponible | Voir la pièce |
| 8 | 61170014AR | Entretoise | Disponible | Voir la pièce |
| 8 | 61170014AR | Entretoise | Disponible | Voir la pièce |
| 9 | 093000167R | Bague | Disponible | Voir la pièce |
| 9 | 093000167R | Bague | Disponible | Voir la pièce |
| 10 | 072700045R | Axe piston | Disponible | Voir la pièce |
| 11 | 61050046R | Segment | Non reliée | |
| 12 | 56552012B | Cylindre compl. | Disponible | Voir la pièce |
| 13 | 61240047AR | Carter moteur | Disponible | Voir la pièce |
| 14 | 50272004R | Bague | Disponible | Voir la pièce |
| 14 | 50272004R | Bague | Disponible | Voir la pièce |
| 15 | 3034009R | Roulement | Disponible | Voir la pièce |
| 15 | 3034009R | Roulement | Disponible | Voir la pièce |
| 16 | 074000267AR | Entretoise | Disponible | Voir la pièce |
| 16 | 074000267AR | Entretoise | Disponible | Voir la pièce |
| 17 | 072700046R | Roulement | Disponible | Voir la pièce |
| 18 | 4098232R | Clavette | Disponible | Voir la pièce |
| 19 | 61240046R | Vilebrequin | Disponible | Voir la pièce |
| 20 | 61242030AR | Short block | Disponible | Voir la pièce |
| 21 | 61242028 | Kit etiquettes | Disponible | Voir la pièce |
| 22 | 61242044 | Kit outils | Disponible | Voir la pièce |
| 23 | 56550193R | Deflecteur | Non reliée | |
| 24 | 56550159R | Joint | Disponible | Voir la pièce |
| 25 | 56550143R | Cache-flamme | Disponible | Voir la pièce |
| 26 | 012000028 | Vis | Disponible | Voir la pièce |

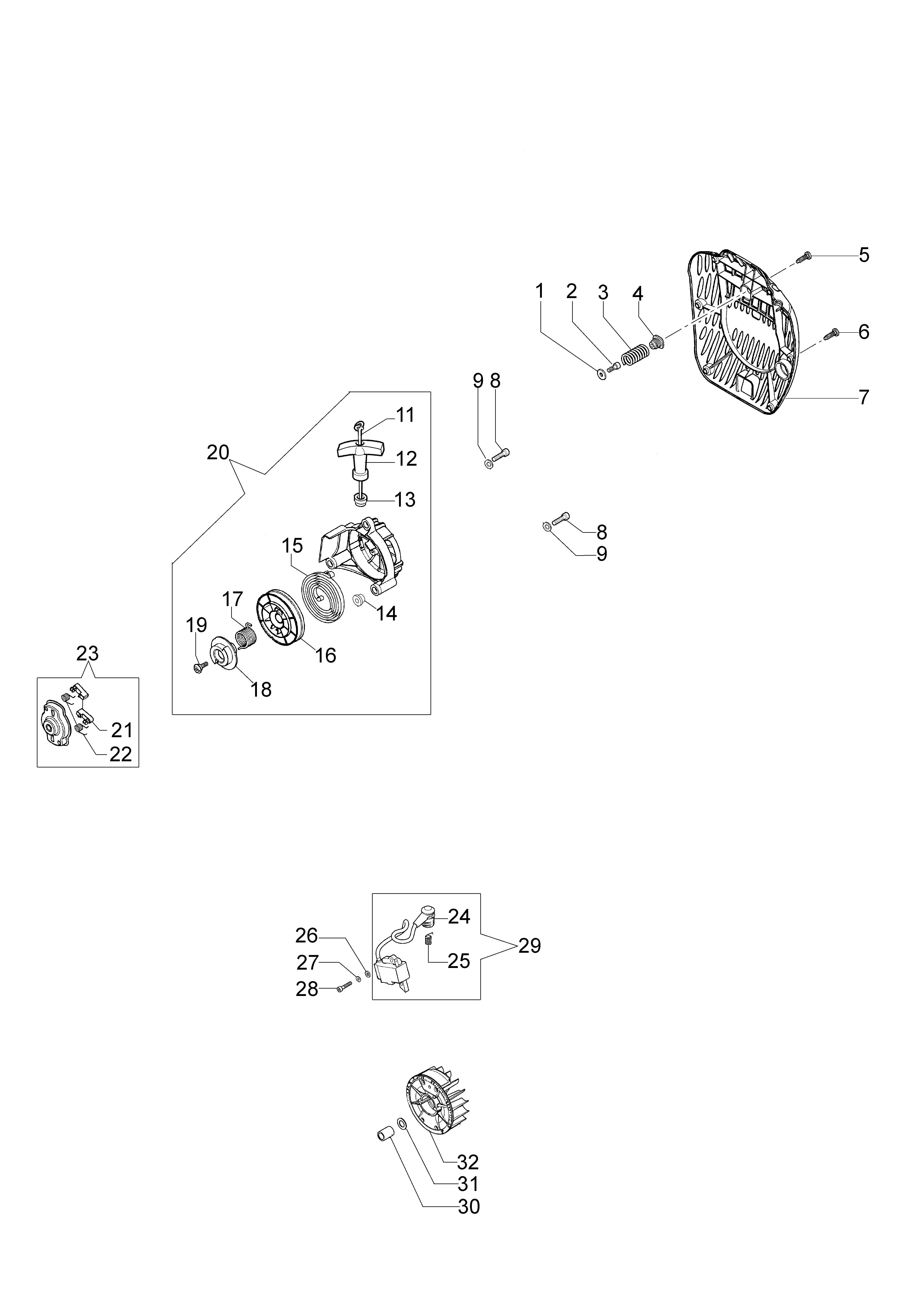

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 2 | 3801010R | Goupille | Disponible | Voir la pièce |
| 3 | 50050359R | Ressort | Non reliée | |
| 4 | 50170034R | Support | Disponible | Voir la pièce |
| 5 | 3960099R | Vis | Disponible | Voir la pièce |
| 6 | 3960091AR | Vis | Disponible | Voir la pièce |
| 7 | 61240062R | Couvercle | Disponible | Voir la pièce |
| 8 | 3801045R | Vis | Disponible | Voir la pièce |
| 8 | 3801045R | Vis | Disponible | Voir la pièce |
| 9 | 3918010R | Rondelle | Disponible | Voir la pièce |
| 9 | 3918010R | Rondelle | Disponible | Voir la pièce |
| 11 | 61240028R | Cordelette | Disponible | Voir la pièce |
| 12 | 093500397R | Poignée de démarrage | Non reliée | |
| 13 | 072700089R | Bague | Disponible | Voir la pièce |
| 14 | 61240005R | Bague | Disponible | Voir la pièce |
| 15 | 61070036R | Ressort de démarrage | Disponible | Voir la pièce |
| 16 | 61240025R | Poulie de démarrage | Disponible | Voir la pièce |
| 17 | 61240059R | Ressort | Disponible | Voir la pièce |
| 18 | 61240124R | Entretoise | Disponible | Voir la pièce |
| 19 | 50160024 | Vis | Disponible | Voir la pièce |
| 20 | 61242001R | Demarrage complet | Disponible | Voir la pièce |
| 21 | 61240131R | Cliquet | Disponible | Voir la pièce |
| 22 | 61070039R | Ressort | Non reliée | |
| 23 | 61242005R | Entraineur | Disponible | Voir la pièce |
| 24 | 094600097AR | Capot de bougie | Disponible | Voir la pièce |
| 25 | 094600169AR | Ressort | Disponible | Voir la pièce |
| 26 | 3916004R | Rondelle | Disponible | Voir la pièce |
| 27 | 006000315R | Rondelle | Disponible | Voir la pièce |
| 28 | 3801020R | Vis | Disponible | Voir la pièce |
| 29 | 61240007AR | Bobine | Disponible | Voir la pièce |
| 30 | 61240011R | Entretoise | Disponible | Voir la pièce |
| 31 | 004400285R | Rondelle | Non reliée | |
| 32 | 56550134R | Volant | Disponible | Voir la pièce |
Pièces de la vue éclatée

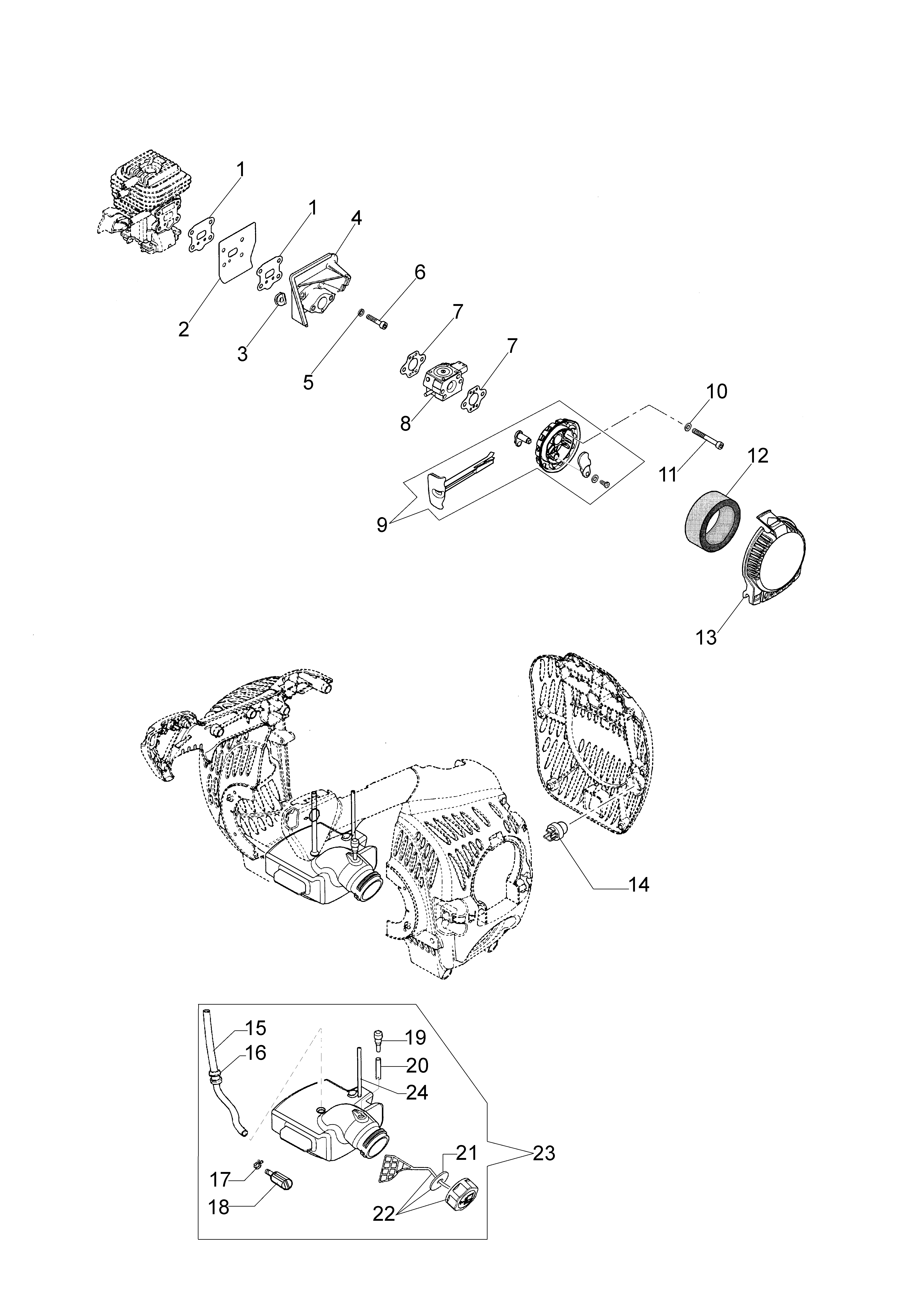

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 56550115R | Joint | Disponible | Voir la pièce |
| 1 | 56550115R | Joint | Disponible | Voir la pièce |
| 2 | 61240133R | Deflecteur | Disponible | Voir la pièce |
| 3 | 61240058R | Passe-cable | Disponible | Voir la pièce |
| 4 | 61240009ER | Bride termique | Non reliée | |
| 5 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 6 | 3901079R | Vis | Disponible | Voir la pièce |
| 7 | 61200021AR | Joint | Disponible | Voir la pièce |
| 7 | 61200021AR | Joint | Disponible | Voir la pièce |
| 8 | 2318595R | Carburateur WT-996A | Disponible | Voir la pièce |
| 8 | 2318816BR | Carburateur WT-936A | Disponible | Voir la pièce |
| 9 | 61242003AR | Support filtre à air | Disponible | Voir la pièce |
| 10 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 11 | 3801014 | Vis | Disponible | Voir la pièce |
| 12 | 61240021R | Filtre aire | Disponible | Voir la pièce |
| 13 | 61240179R | Couvercle filtre | Non reliée | |
| 14 | 2318817R | Air purge | Non reliée | |
| 15 | 61240010R | Tuyau | Disponible | Voir la pièce |
| 16 | 4161211R | Passetube | Disponible | Voir la pièce |
| 17 | 4098377R | Bande | Disponible | Voir la pièce |
| 18 | 61370639R | Filtre mix | Disponible | Voir la pièce |
| 19 | 61070011AR | Soupape | Disponible | Voir la pièce |
| 20 | 61240030R | Tuyau | Disponible | Voir la pièce |
| 21 | 61070006R | Joint | Disponible | Voir la pièce |
| 22 | 61242006R | Bouchon compl. | Disponible | Voir la pièce |
| 23 | 61240003R | Reservoir complet | Disponible | Voir la pièce |
| 24 | 61380112R | Tuyau | Disponible | Voir la pièce |

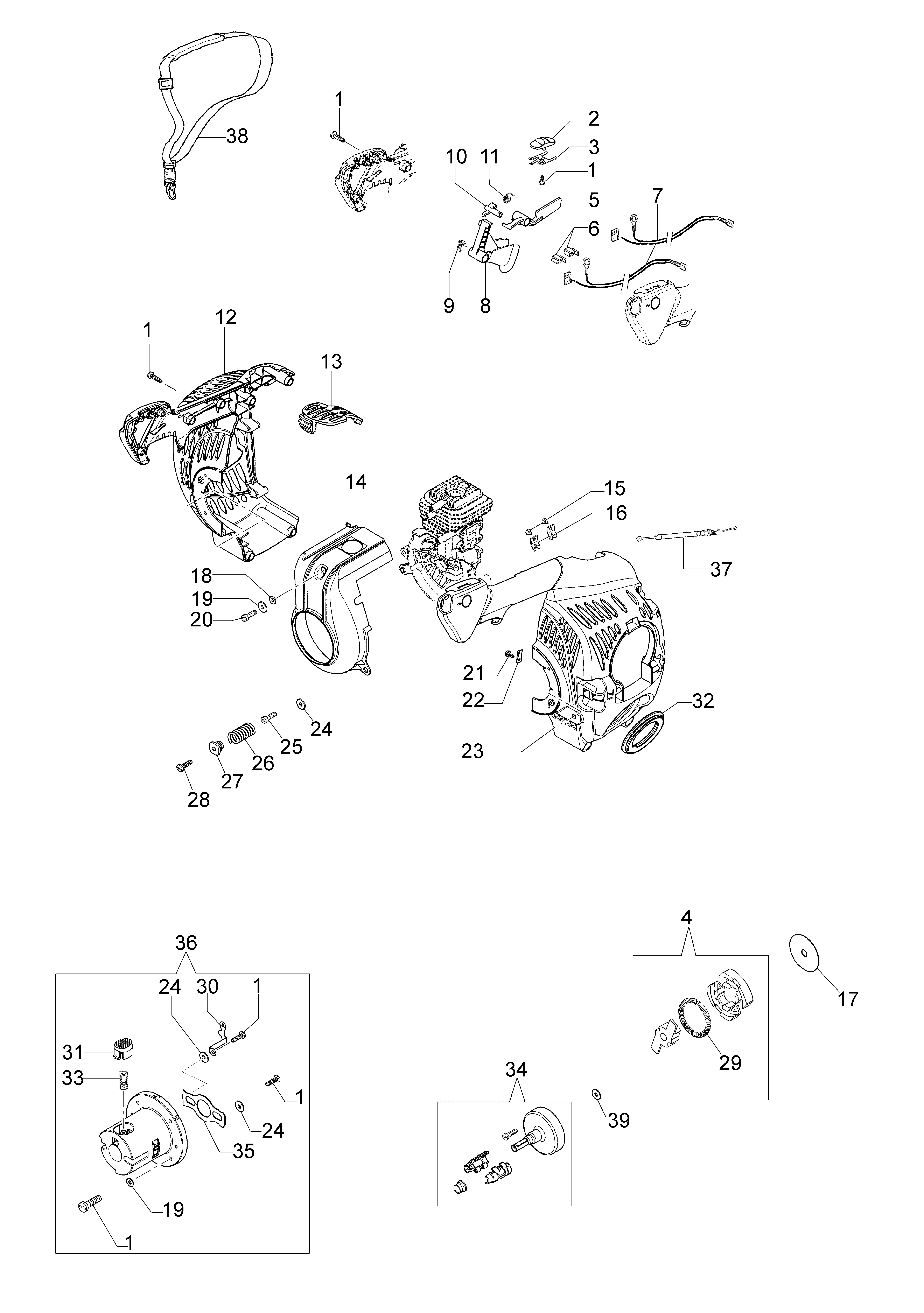

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3960091AR | Vis | Disponible | Voir la pièce |
| 1 | 3960091AR | Vis | Disponible | Voir la pièce |
| 1 | 3960091AR | Vis | Disponible | Voir la pièce |
| 1 | 3960091AR | Vis | Disponible | Voir la pièce |
| 1 | 3960091AR | Vis | Disponible | Voir la pièce |
| 1 | 3960091AR | Vis | Disponible | Voir la pièce |
| 2 | 61240136R | Levier | Disponible | Voir la pièce |
| 3 | 61040053R | Bride | Disponible | Voir la pièce |
| 4 | 61240292R | Embrayage | Disponible | Voir la pièce |
| 5 | 61240146R | Levier | Disponible | Voir la pièce |
| 6 | 61040054R | Bride | Disponible | Voir la pièce |
| 7 | 61240032R | Cable | Disponible | Voir la pièce |
| 8 | 61240134R | Levier | Disponible | Voir la pièce |
| 9 | 61040056R | Ressort | Disponible | Voir la pièce |
| 10 | 61040052 | Cliquet | Disponible | Voir la pièce |
| 11 | 61040057R | Ressort | Disponible | Voir la pièce |
| 12 | 61240024AR | Carter droite | Disponible | Voir la pièce |
| 13 | 61240061R | Couvercle | Disponible | Voir la pièce |
| 14 | 61240027R | Carter | Disponible | Voir la pièce |
| 15 | 3960061AR | Vis | Disponible | Voir la pièce |
| 16 | 4191069BR | Plaque | Disponible | Voir la pièce |
| 17 | 61240055R | Rondelle | Disponible | Voir la pièce |
| 18 | - | N | Non reliée | |
| 19 | 3918010R | Rondelle | Disponible | Voir la pièce |
| 19 | 3918010R | Rondelle | Disponible | Voir la pièce |
| 20 | 3801011R | Vis | Disponible | Voir la pièce |
| 21 | 3960121R | Vis | Disponible | Voir la pièce |
| 22 | 56550102R | Bride | Disponible | Voir la pièce |
| 23 | 61240023AR | Demi-carter | Disponible | Voir la pièce |
| 24 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 24 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 24 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 25 | 3801010R | Goupille | Disponible | Voir la pièce |
| 26 | 50050359R | Ressort | Non reliée | |
| 27 | 50170034R | Support | Disponible | Voir la pièce |
| 28 | 3960099R | Vis | Disponible | Voir la pièce |
| 29 | 61240292R | Embrayage | Disponible | Voir la pièce |
| 30 | 61240057R | Bride | Disponible | Voir la pièce |
| 31 | 61240038R | Interrupteur | Disponible | Voir la pièce |
| 32 | 61240006R | Joint | Disponible | Voir la pièce |
| 33 | 61240040R | Ressort | Disponible | Voir la pièce |
| 34 | 61242040AR | Cloche embrayage | Disponible | Voir la pièce |
| 35 | 61240039R | Bride | Disponible | Voir la pièce |
| 36 | 61242049AR | Jeu entretoise | Disponible | Voir la pièce |
| 37 | 61240031R | Cable accellerateur | Disponible | Voir la pièce |
| 38 | 4160463AR | Harnais | Disponible | Voir la pièce |
| 39 | 004400285R | Rondelle | Non reliée |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|

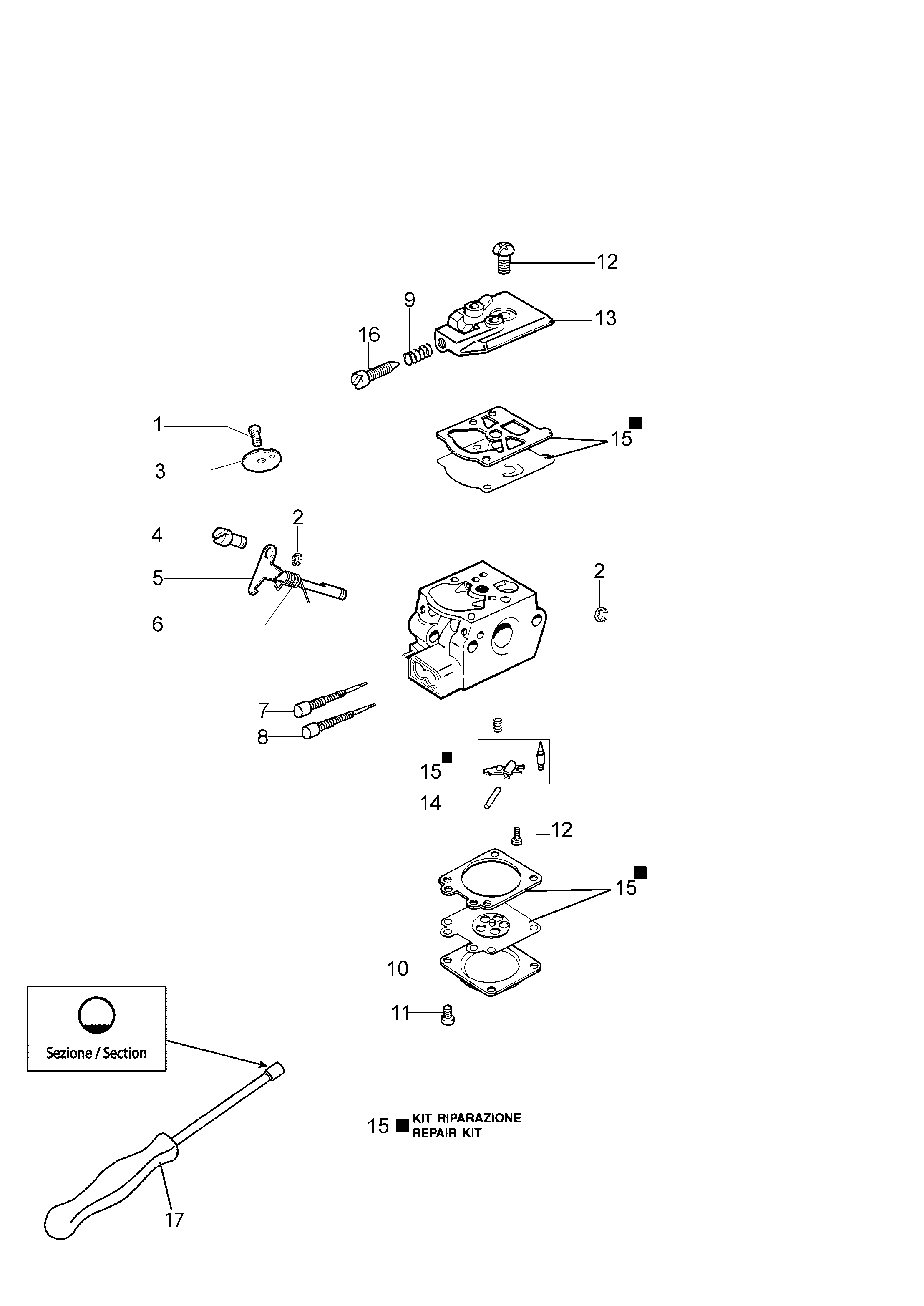

| 1 | 50010141 | Vis | Disponible | Voir la pièce |
| 2 | 095000164 | Bague | Disponible | Voir la pièce |
| 2 | 095000164 | Bague | Disponible | Voir la pièce |
| 3 | 375100078 | Papillon | Disponible | Voir la pièce |
| 4 | 2318211 | Pivot | Disponible | Voir la pièce |
| 5 | 2318737 | Arbre | Disponible | Voir la pièce |
| 6 | 072700347 | Ressort | Disponible | Voir la pièce |
| 7 | 2318779 | Vis de reglage MIN | Disponible | Voir la pièce |
| 8 | 2318778 | Vis de reglage | Disponible | Voir la pièce |
| 9 | 094600148 | Ressort | Disponible | Voir la pièce |
| 10 | 2318777 | Couvercle | Disponible | Voir la pièce |
| 11 | 035000162 | Vis | Disponible | Voir la pièce |
| 12 | 003300202 | Vis | Disponible | Voir la pièce |
| 12 | 003300202 | Vis | Disponible | Voir la pièce |
| 13 | 2318191 | Couvercle | Disponible | Voir la pièce |
| 14 | 003300201 | Axe | Disponible | Voir la pièce |
| 15 | 2318671 | Kit réparation | Non reliée | |
| 15 | 2318671 | Kit réparation | Non reliée | |
| 15 | 2318671 | Kit réparation | Non reliée | |
| 15 | 2318671 | Kit réparation | Non reliée | |
| 16 | 074000240 | Vis de reglage | Disponible | Voir la pièce |
| 17 | 3052036R | Tournevis spécial type “D-style” | Disponible | Voir la pièce |

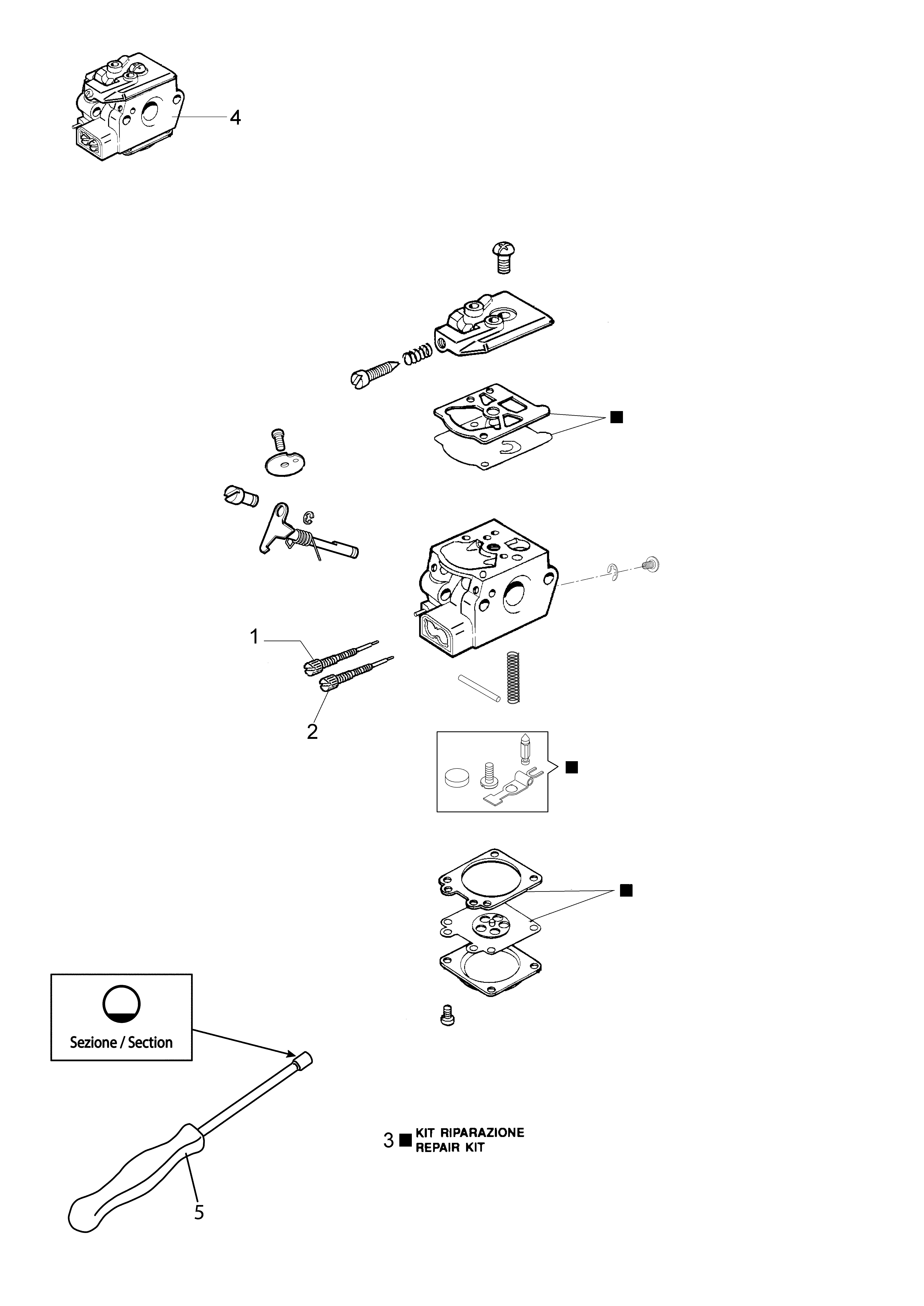

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 2318779 | Vis de reglage MIN | Disponible | Voir la pièce |
| 2 | 2318778 | Vis de reglage | Disponible | Voir la pièce |
| 3 | 2318671 | Kit réparation | Non reliée | |
| 3 | 2318671 | Kit réparation | Non reliée | |
| 3 | 2318671 | Kit réparation | Non reliée | |
| 3 | 2318671 | Kit réparation | Non reliée | |
| 4 | 2318595R | Carburateur WT-996A | Disponible | Voir la pièce |
| 5 | 3052036R | Tournevis spécial type “D-style” | Disponible | Voir la pièce |
