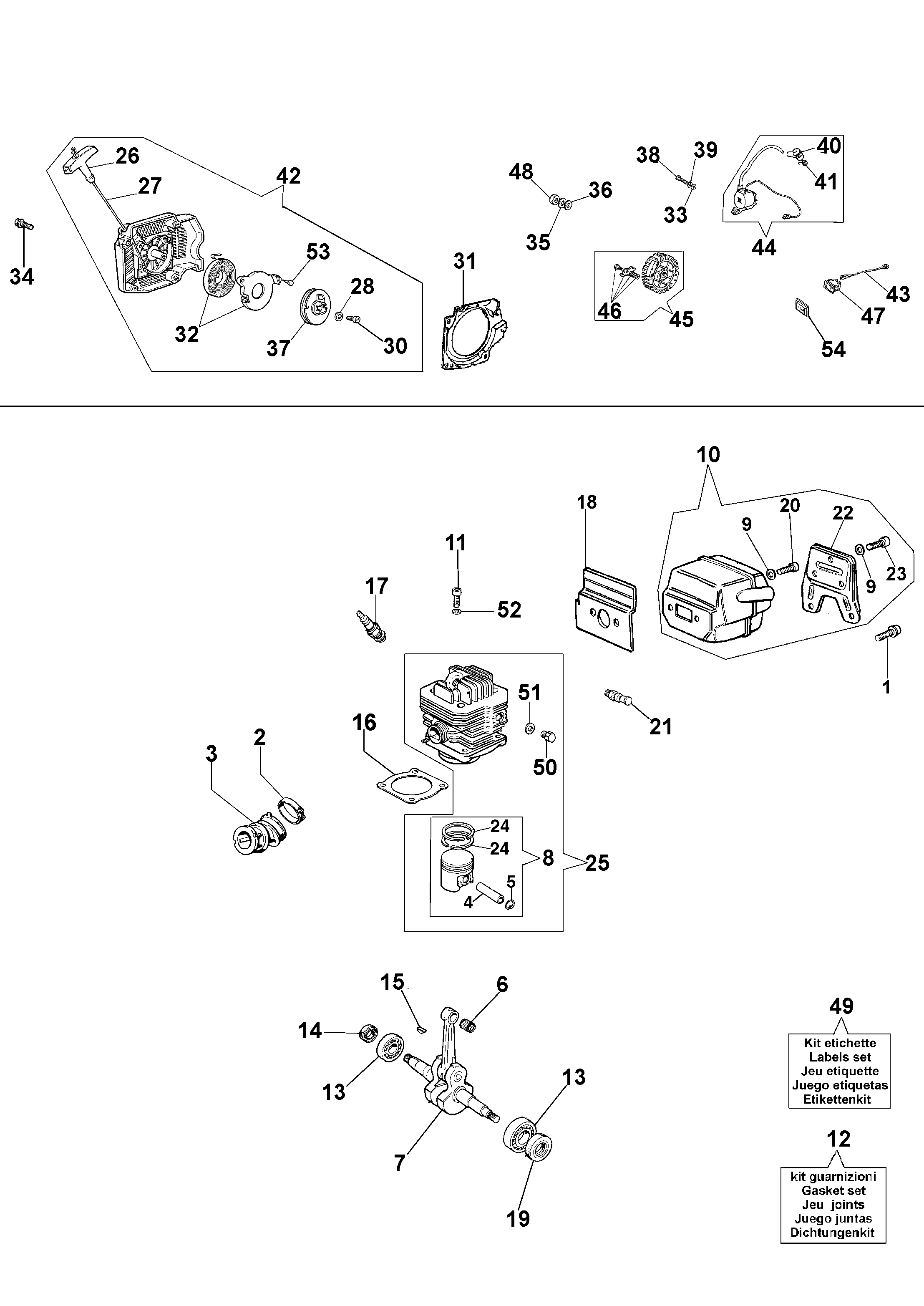

Vue Éclatée 981
Retrouvez les pièces détachées, références et repères disponibles pour 981.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 097000092AR | Vis | Disponible | Voir la pièce |
| 2 | 50200015AR | Bande | Non reliée | |
| 3 | 098000010R | Collecteur | Non reliée | |
| 4 | 094500007R | Axe piston | Disponible | Voir la pièce |
| 5 | 007201198R | Bague | Disponible | Voir la pièce |
| 6 | 006000010 | Cage a aguilles | Non reliée | |
| 7 | 098000001R | Vilebrequin | Disponible | Voir la pièce |
| 8 | 098000312B | Piston complet Ø52 | Disponible | Voir la pièce |
| 9 | 3033074 | Rondelle | Disponible | Voir la pièce |
| 9 | 3033074 | Rondelle | Disponible | Voir la pièce |
| 10 | 52010441A | Pot | Disponible | Voir la pièce |
| 11 | 005100906AR | Vis | Disponible | Voir la pièce |
| 12 | 097000215A | Kit joints | Disponible | Voir la pièce |
| 13 | 099900006R | Roulement | Disponible | Voir la pièce |
| 13 | 099900006R | Roulement | Disponible | Voir la pièce |
| 14 | 094500004R | Bague | Disponible | Voir la pièce |
| 15 | 094500028R | Clavette | Disponible | Voir la pièce |
| 16 | 52010458AR | Joint | Non reliée | |
| 17 | 3055114R | Bougie | Non reliée | |
| 18 | 097000094CR | Joint | Disponible | Voir la pièce |
| 19 | 099900014R | Bague | Disponible | Voir la pièce |
| 20 | 3801045R | Vis | Disponible | Voir la pièce |
| 21 | 50010215R | Decompresseur | Disponible | Voir la pièce |
| 22 | 097000342A | Couvercle | Disponible | Voir la pièce |
| 23 | 3801052R | Vis | Disponible | Voir la pièce |
| 24 | 098000004R | Segment Ø52 | Disponible | Voir la pièce |
| 24 | 098000004R | Segment Ø52 | Disponible | Voir la pièce |
| 25 | 50102012F | Cylindre complet | Non reliée | |
| 26 | 097000064AR | Poignée de démarrage | Disponible | Voir la pièce |
| 27 | 098000079R | Cordelette | Disponible | Voir la pièce |
| 28 | 3918006R | Rondelle | Disponible | Voir la pièce |
| 30 | 3908036R | Vis | Non reliée | |
| 31 | 097000019C | Flasque | Disponible | Voir la pièce |
| 32 | 098000060AR | Ressort | Disponible | Voir la pièce |
| 33 | 3916004R | Rondelle | Disponible | Voir la pièce |
| 34 | 097000092AR | Vis | Disponible | Voir la pièce |
| 35 | 3833080R | Rondelle | Disponible | Voir la pièce |
| 36 | 3916009R | Rondelle | Disponible | Voir la pièce |
| 37 | 52010439CR | Poulie | Disponible | Voir la pièce |
| 38 | 094000227 | Vis | Disponible | Voir la pièce |
| 39 | 006000315R | Rondelle | Disponible | Voir la pièce |
| 40 | 094600097AR | Capot de bougie | Disponible | Voir la pièce |
| 41 | 094600169AR | Ressort | Disponible | Voir la pièce |
| 42 | 098000067BR | Demarrage complet | Disponible | Voir la pièce |
| 43 | 097000121AR | Cable | Disponible | Voir la pièce |
| 44 | 098000091AR | Bobine | Disponible | Voir la pièce |
| 45 | 52010136BR | Volant | Disponible | Voir la pièce |
| 46 | 52012027 | Kit cliquet | Disponible | Voir la pièce |
| 47 | 2317021R | Interrupteur | Non reliée | |
| 48 | 004000142R | Ecrou | Disponible | Voir la pièce |
| 49 | 098000121 | Kit etiquettes | Disponible | Voir la pièce |
| 50 | 52010093 | Vis | Non reliée | |
| 51 | 3078012 | Rondelle | Non reliée | |
| 52 | 3833076R | Rondelle | Non reliée | |
| 53 | 3960017AR | Vis | Disponible | Voir la pièce |
| 54 | 2317013R | Protection | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 097000135R | Bouchon | Non reliée | |
| 2 | 099900090R | Bague | Disponible | Voir la pièce |
| 3 | 099900110 | Passe-cable | Disponible | Voir la pièce |
| 5 | 006000102R | Goupille | Disponible | Voir la pièce |
| 6 | 097000049A | Levier de demarrage | Disponible | Voir la pièce |
| 7 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 7 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 7 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 7 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 8 | 093800060B | Vis | Disponible | Voir la pièce |
| 9 | 097000147AR | Filtre huile | Disponible | Voir la pièce |
| 10 | 097000078 | Bouchon | Disponible | Voir la pièce |
| 11 | 097000080BR | Goujon | Non reliée | |
| 12 | 097000215A | Kit joints | Disponible | Voir la pièce |
| 13 | 098000076 | Arrêt | Disponible | Voir la pièce |
| 14 | 099900368B | Kit vis tension | Disponible | Voir la pièce |
| 15 | 61052009BR | Vis | Disponible | Voir la pièce |
| 16 | 097000109A | Griffe | Disponible | Voir la pièce |
| 18 | 50010148R | Ecrou | Disponible | Voir la pièce |
| 19 | 006000251R | Vis | Disponible | Voir la pièce |
| 20 | 50250226R | Arrêt | Disponible | Voir la pièce |
| 21 | 3801035 | Vis | Disponible | Voir la pièce |
| 22 | 097000524 | Carter moteur | Disponible | Voir la pièce |
| 23 | 097000069B | Piston de pompe | Disponible | Voir la pièce |
| 24 | 097000072R | Vis sans fin | Non reliée | |
| 25 | 097000131BR | Pompe huile | Disponible | Voir la pièce |
| 26 | 006000024R | Vis | Disponible | Voir la pièce |
| 27 | 006000315R | Rondelle | Disponible | Voir la pièce |
| 28 | 097000062 | Goupille | Disponible | Voir la pièce |
| 29 | 097000067 | Vis | Disponible | Voir la pièce |
| 30 | 097000068 | Arrêt | Disponible | Voir la pièce |
| 31 | 097000071A | Ressort | Disponible | Voir la pièce |
| 32 | 097000070 | Rondelle | Disponible | Voir la pièce |
| 33 | 097000073R | Rondelle | Disponible | Voir la pièce |
| 34 | 097000359 | Tuyau | Disponible | Voir la pièce |
| 35 | 006000300 | Bague | Disponible | Voir la pièce |
| 36 | 3023008R | Goupille | Disponible | Voir la pièce |
| 37 | 097000229R | Soupape | Disponible | Voir la pièce |
| 38 | 097000057R | Passe-cable | Disponible | Voir la pièce |
| 39 | 099900006R | Roulement | Disponible | Voir la pièce |
| 39 | 099900006R | Roulement | Disponible | Voir la pièce |
| 40 | 097000276 | Protection | Disponible | Voir la pièce |
| 41 | 50070149R | Protection | Non reliée | |
| 42 | 097000277 | Bride | Disponible | Voir la pièce |
| 43 | 50202003CR | Carter chaine complet | Non reliée | |
| 44 | 3026003R | Bague | Disponible | Voir la pièce |
| 45 | 097000146 | Levier | Disponible | Voir la pièce |
| 46 | 099900152AR | Ressort | Non reliée | |
| 47 | 097000107 | Goupille | Disponible | Voir la pièce |
| 48 | 50010088AR | Ressort | Disponible | Voir la pièce |
| 49 | 50200042R | Protection | Disponible | Voir la pièce |
| 50 | 097000106R | Goupille | Disponible | Voir la pièce |
| 51 | 50202003CR | Carter chaine complet | Non reliée | |
| 52 | 097000275 | Bride | Disponible | Voir la pièce |
| 53 | 3960045 | Vis | Disponible | Voir la pièce |
| 53 | 3960045 | Vis | Disponible | Voir la pièce |
| 54 | 50070149R | Protection | Non reliée | |
| 55 | 50010084 | Bride | Disponible | Voir la pièce |
| 56 | 097000105 | Bande de frein | Disponible | Voir la pièce |
| 57 | 097000114 | Deflecteur | Disponible | Voir la pièce |
| 58 | 097000098R | Ressort | Disponible | Voir la pièce |
| 59 | 097000097R | Rondelle | Non reliée | |
| 60 | 097000132AR | Embrayage | Non reliée | |
| 61 | 097000207 | Cloche embrayage | Disponible | Voir la pièce |
| 62 | 097000011R | Roulement | Disponible | Voir la pièce |
| 63 | 006100730R | Bague | Disponible | Voir la pièce |
| 64 | 50010243R | Pivot | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 093000468AR | Vis | Non reliée | |
| 2 | 097000133R | Couvercle filtre | Non reliée | |
| 3 | 50010367R | Filtre aire | Non reliée | |
| 4 | 098000092R | Filtre air nylon | Disponible | Voir la pièce |
| 5 | 099900296R | Vis | Non reliée | |
| 6 | 097000372 | Carter embrague | Non reliée | |
| 7 | 2317021R | Interrupteur | Non reliée | |
| 8 | 61052009BR | Vis | Disponible | Voir la pièce |
| 9 | 098000319BR | Tuyau | Non reliée | |
| 10 | 3960115R | Vis | Disponible | Voir la pièce |
| 11 | 097000333R | Flasque | Non reliée | |
| 12 | 097000025AR | Levier | Disponible | Voir la pièce |
| 13 | 2318760BR | Carburateur WJ-72B | Disponible | Voir la pièce |
| 14 | 097000323A | Guide vis | Disponible | Voir la pièce |
| 15 | 097000280 | Support | Disponible | Voir la pièce |
| 16 | 097000092AR | Vis | Disponible | Voir la pièce |
| 17 | 097000332 | Jeu de raccords | Disponible | Voir la pièce |
| 18 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 18 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 19 | 50200045BR | Reservoir complet | Disponible | Voir la pièce |
| 20 | 097000024 | Couvercle | Disponible | Voir la pièce |
| 21 | 3960040R | Vis | Disponible | Voir la pièce |
| 22 | 50010157 | Levier accelerateur | Disponible | Voir la pièce |
| 23 | 097000135R | Bouchon | Non reliée | |
| 24 | 52012044 | Tige | Disponible | Voir la pièce |
| 25 | 097000038AR | Amortisseur | Non reliée | |
| 25 | 097000038AR | Amortisseur | Non reliée | |
| 25 | 097000038AR | Amortisseur | Non reliée | |
| 25 | 097000038AR | Amortisseur | Non reliée | |
| 25 | 097000038AR | Amortisseur | Non reliée | |
| 26 | 099900083BR | Soupape | Non reliée | |
| 27 | 006000251R | Vis | Disponible | Voir la pièce |
| 28 | 097000028R | Ressort | Disponible | Voir la pièce |
| 29 | 097000061AR | Vis | Disponible | Voir la pièce |
| 29 | 097000061AR | Vis | Disponible | Voir la pièce |
| 30 | 50200017R | Poignee | Disponible | Voir la pièce |
| 31 | 50010218R | Filtre mix | Disponible | Voir la pièce |
| 32 | 097000056R | Joint | Disponible | Voir la pièce |
| 33 | 099900090R | Bague | Disponible | Voir la pièce |
| 35 | 094600126 | Tuyau | Disponible | Voir la pièce |
| 38 | 099900268A | Arrêt | Disponible | Voir la pièce |
| 39 | 50200030R | Protection | Disponible | Voir la pièce |
| 40 | 094600041AR | Vis | Non reliée |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 028400110 | Papillon | Disponible | Voir la pièce |
| 2 | 097000162 | Vis | Disponible | Voir la pièce |
| 3 | 097000162 | Vis | Disponible | Voir la pièce |
| 4 | 097000161 | Ressort | Disponible | Voir la pièce |
| 5 | 097000154 | Arbre | Disponible | Voir la pièce |
| 6 | 097000155 | Arbre | Disponible | Voir la pièce |
| 7 | 2318763 | Ressort | Disponible | Voir la pièce |
| 8 | 2318772 | Vis L | Disponible | Voir la pièce |
| 9 | 2318773 | Vis H | Disponible | Voir la pièce |
| 10 | 097000223 | Ressort | Disponible | Voir la pièce |
| 11 | 097000224 | Bague | Disponible | Voir la pièce |
| 11 | 097000224 | Bague | Disponible | Voir la pièce |
| 12 | 035000162 | Vis | Disponible | Voir la pièce |
| 12 | 035000162 | Vis | Disponible | Voir la pièce |
| 13 | 097000156 | Couvercle | Disponible | Voir la pièce |
| 14 | 097000323A | Guide vis | Disponible | Voir la pièce |
| 15 | 035000169 | Axe | Disponible | Voir la pièce |
| 16 | 035000164 | Ressort | Disponible | Voir la pièce |
| 17 | 006000325 | Bille | Disponible | Voir la pièce |
| 18 | 50010141 | Vis | Disponible | Voir la pièce |
| 18 | 50010141 | Vis | Disponible | Voir la pièce |
| 19 | 035000151 | Papillon | Disponible | Voir la pièce |
| 20 | 035000149 | Plaquette | Disponible | Voir la pièce |
| 21 | 097000160 | Levier | Disponible | Voir la pièce |
| 22 | 003300036 | Jeu de raccords | Disponible | Voir la pièce |
| 23 | 097000157 | Couvercle | Disponible | Voir la pièce |
| 24 | 035000161 | Vis | Disponible | Voir la pièce |
| 25 | 2318672 | Kit réparation | Disponible | Voir la pièce |
| 26 | 2318695 | Capot | Disponible | Voir la pièce |
| 27 | 2318694 | Capot | Disponible | Voir la pièce |
