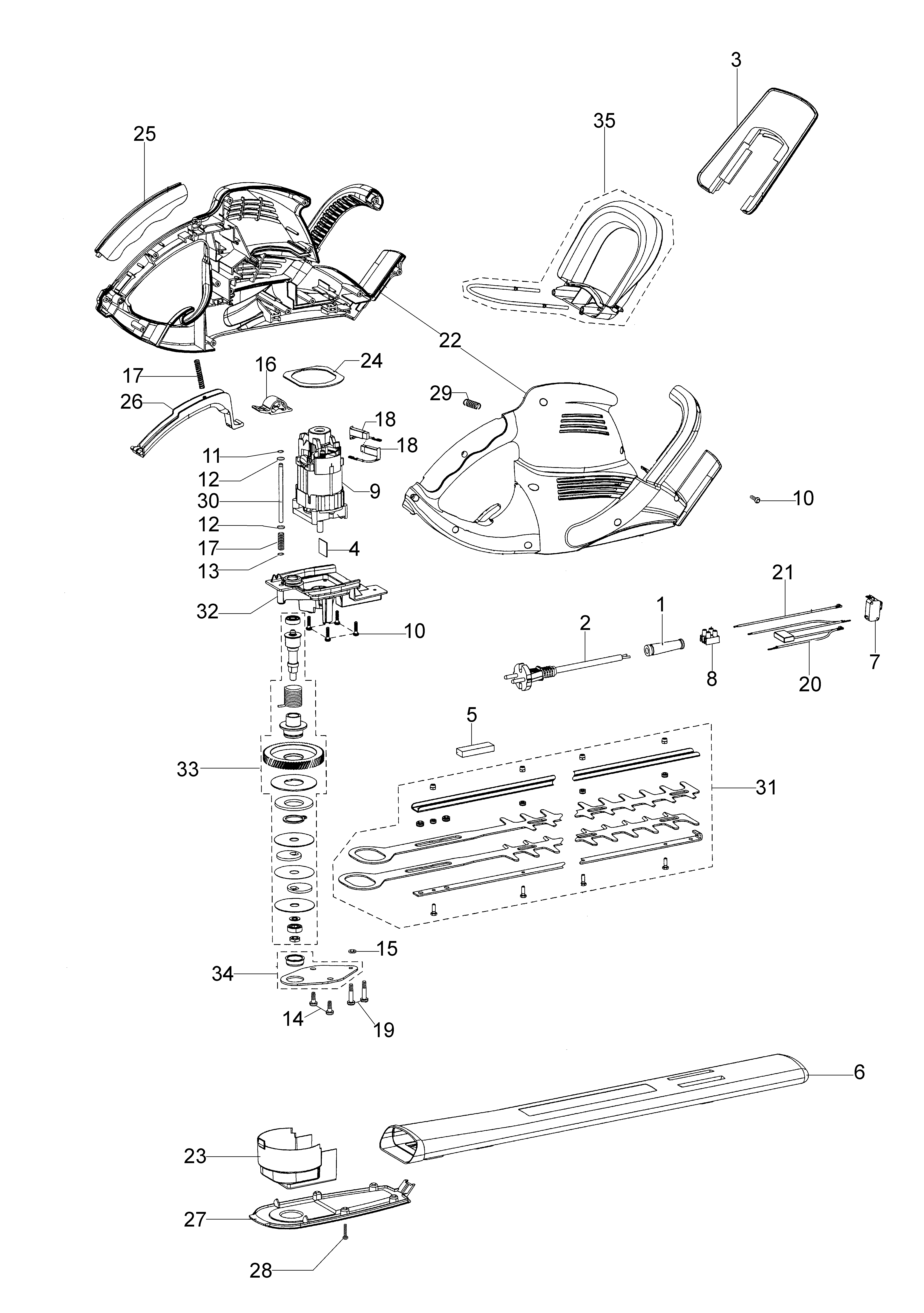

Vue Éclatée HC 600 E
Retrouvez les pièces détachées, références et repères disponibles pour HC 600 E.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | K45190010 | Passe-cable | Disponible | Voir la pièce |
| 2 | K45190101 | Cable | Disponible | Voir la pièce |
| 3 | K45290043 | Protege main | Disponible | Voir la pièce |
| 4 | K45290820 | Plaque | Disponible | Voir la pièce |
| 5 | K45290821 | Feutre | Disponible | Voir la pièce |
| 6 | K45490045 | Protection | Disponible | Voir la pièce |
| 7 | K45490142 | Interrupteur | Disponible | Voir la pièce |
| 8 | K45490144 | Etau | Disponible | Voir la pièce |
| 9 | K45490164 | Moteur | Disponible | Voir la pièce |
| 10 | K45490232 | Vis | Disponible | Voir la pièce |
| 10 | K45490232 | Vis | Disponible | Voir la pièce |
| 11 | K45490233 | Bague seeger | Disponible | Voir la pièce |
| 12 | K45490235 | Rondelle | Disponible | Voir la pièce |
| 12 | K45490235 | Rondelle | Disponible | Voir la pièce |
| 13 | K45490237 | Bague seeger | Disponible | Voir la pièce |
| 14 | K45490241 | Vis | Disponible | Voir la pièce |
| 15 | K45490411 | Rondelle | Disponible | Voir la pièce |
| 16 | K45590109 | Curseur | Disponible | Voir la pièce |
| 17 | K45590205 | Ressort | Disponible | Voir la pièce |
| 17 | K45590205 | Ressort | Disponible | Voir la pièce |
| 18 | K45690147 | Charbon | Disponible | Voir la pièce |
| 18 | K45690147 | Charbon | Disponible | Voir la pièce |
| 19 | K45690273 | Vis | Disponible | Voir la pièce |
| 20 | K45930107 | Condensateur | Disponible | Voir la pièce |
| 21 | K45930108 | Cable | Disponible | Voir la pièce |
| 22 | K45990001 | Boite moteur | Disponible | Voir la pièce |
| 23 | K45990015 | Couvercle | Disponible | Voir la pièce |
| 24 | K45990016 | Joint | Disponible | Voir la pièce |
| 25 | K45990017 | Couvercle | Disponible | Voir la pièce |
| 26 | K45990019 | Levier | Disponible | Voir la pièce |
| 27 | K45990030 | Plaquette | Disponible | Voir la pièce |
| 28 | K45990206 | Vis | Disponible | Voir la pièce |
| 29 | K45990207 | Ressort | Disponible | Voir la pièce |
| 30 | K45990405 | Pivot | Disponible | Voir la pièce |
| 31 | K45990802R | Groupe lames | Non reliée | |
| 32 | K45990804 | Support | Disponible | Voir la pièce |
| 33 | K45990860 | Kit engranages | Disponible | Voir la pièce |
| 34 | K45990861 | Support | Disponible | Voir la pièce |
| 35 | K45990862 | Poignee | Disponible | Voir la pièce |
