Vue Éclatée BC 320 S
Retrouvez les pièces détachées, références et repères disponibles pour BC 320 S.

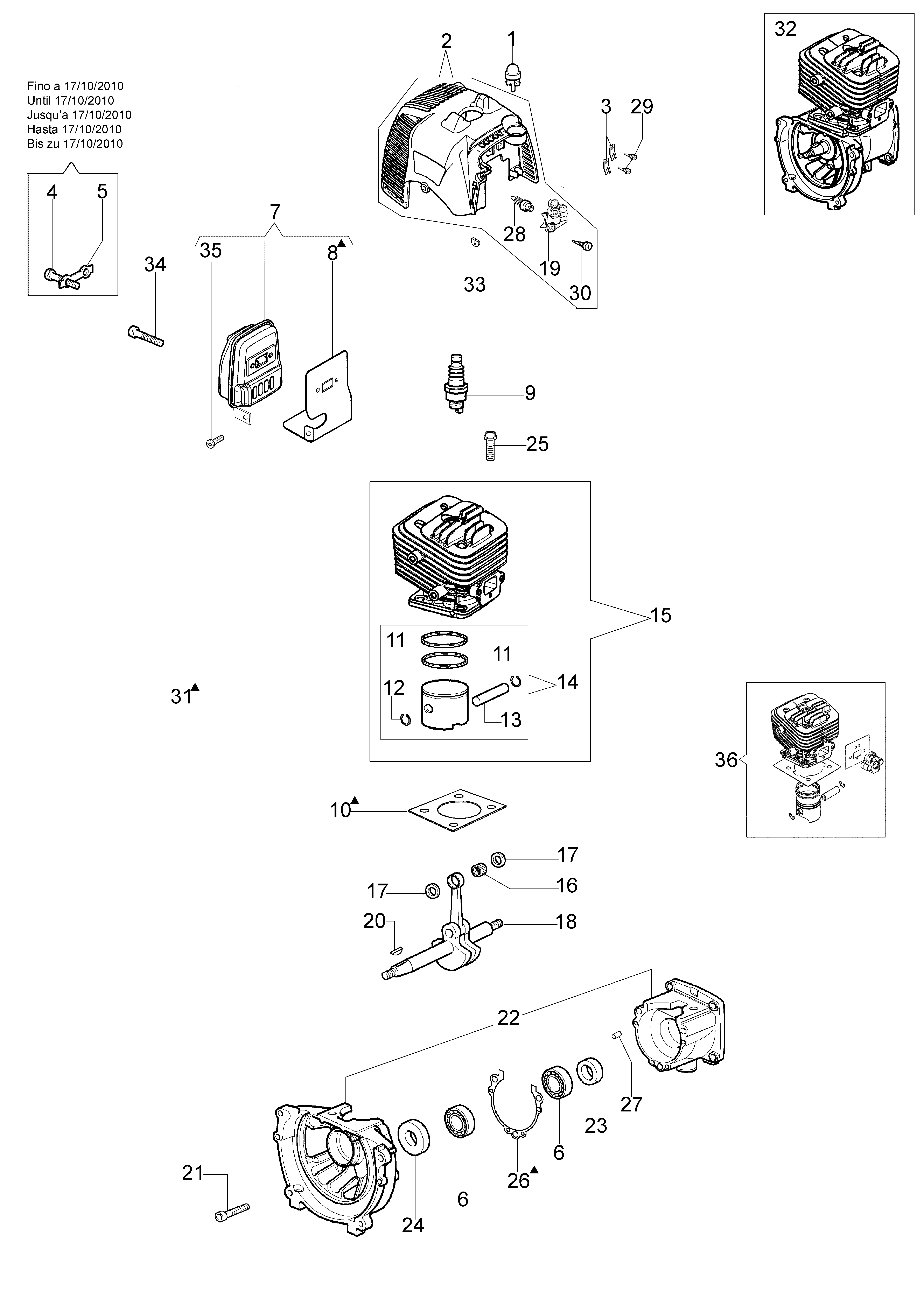

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 2318817R | Air purge | Non reliée | |
| 2 | 61280101BR | Capot cylindre | Non reliée | |
| 3 | 4191069BR | Plaque | Disponible | Voir la pièce |
| 4 | 3806014 | Vis | Disponible | Voir la pièce |
| 5 | 61070055R | Bride | Disponible | Voir la pièce |
| 6 | 3034009R | Roulement | Disponible | Voir la pièce |
| 6 | 3034009R | Roulement | Disponible | Voir la pièce |
| 7 | 61290075A | Pot compl. | Non reliée | |
| 8 | 61280008DR | Joint | Disponible | Voir la pièce |
| 9 | 3055120R | Bougie | Non reliée | |
| 10 | 61280005BR | Joint | Disponible | Voir la pièce |
| 11 | 61050046R | Segment | Non reliée | |
| 11 | 61050046R | Segment | Non reliée | |
| 12 | 093000167R | Bague | Disponible | Voir la pièce |
| 13 | 072700045R | Axe piston | Disponible | Voir la pièce |
| 14 | 61282026A | Piston complet Ø36 | Disponible | Voir la pièce |
| 15 | 61280237 | Cylindre complet | Non reliée | |
| 16 | 072700046R | Roulement | Disponible | Voir la pièce |
| 17 | 074000267AR | Entretoise | Disponible | Voir la pièce |
| 17 | 074000267AR | Entretoise | Disponible | Voir la pièce |
| 18 | 61280004R | Vilebrequin | Disponible | Voir la pièce |
| 19 | 61280100R | Collier | Disponible | Voir la pièce |
| 20 | 3028013R | Clavette | Disponible | Voir la pièce |
| 21 | 3860096R | Vis | Disponible | Voir la pièce |
| 22 | 61280292 | Demicarter kit + vis | Disponible | Voir la pièce |
| 23 | 3050038R | Bague | Disponible | Voir la pièce |
| 24 | 61280107R | Bague | Non reliée | |
| 25 | 3860095R | Vis | Disponible | Voir la pièce |
| 26 | 61280009BR | Joint | Disponible | Voir la pièce |
| 27 | 61280044R | Goupille élastique | Disponible | Voir la pièce |
| 28 | 61250249R | Pivot de reglage | Disponible | Voir la pièce |
| 29 | 3960030R | Vis | Disponible | Voir la pièce |
| 30 | 3960087AR | Vis | Disponible | Voir la pièce |
| 31 | 61280250 | Kit joints | Disponible | Voir la pièce |
| 32 | 61280249R | Short block | Disponible | Voir la pièce |
| 33 | 005000347AR | Passe-cable | Disponible | Voir la pièce |
| 34 | 4175162A | Vis | Disponible | Voir la pièce |
| 35 | 4175089AR | Vis | Non reliée | |
| 36 | 61280238 | Kit de transformation | Disponible | Voir la pièce |

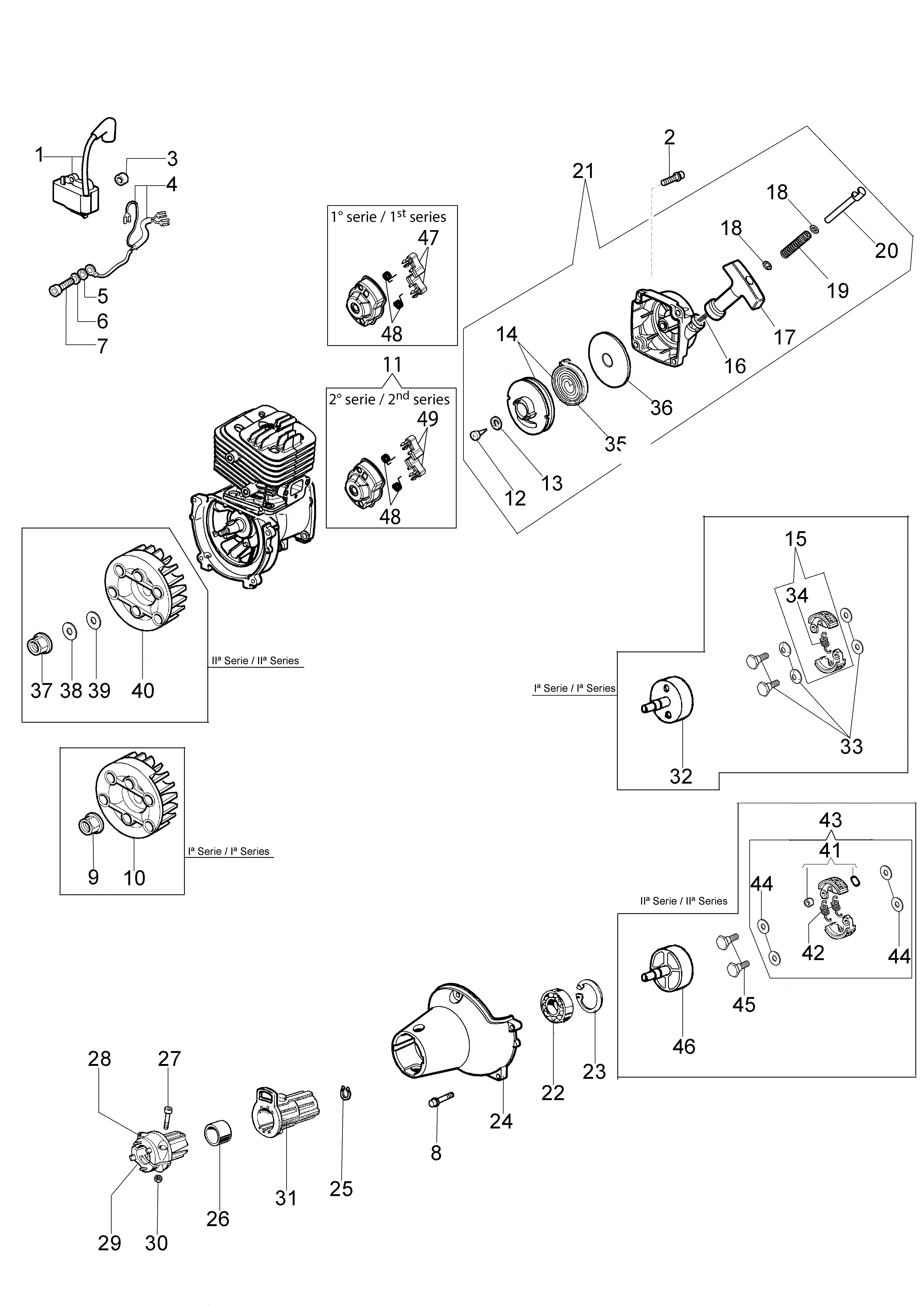

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61280023BR | Bobine | Disponible | Voir la pièce |
| 2 | 61052008R | Vis | Disponible | Voir la pièce |
| 3 | 61170014AR | Entretoise | Disponible | Voir la pièce |
| 4 | 61170017R | Cable | Disponible | Voir la pièce |
| 4 | 61280123AR | Cable | Disponible | Voir la pièce |
| 5 | 3916004R | Rondelle | Disponible | Voir la pièce |
| 6 | 3819005R | Rondelle | Disponible | Voir la pièce |
| 7 | 006000085 | Vis | Disponible | Voir la pièce |
| 8 | 3801013R | Vis | Disponible | Voir la pièce |
| 9 | 3980012R | Ecrou | Non reliée | |
| 10 | 61280025R | Volant | Disponible | Voir la pièce |
| 11 | 58070221R | Entraineur | Non reliée | |
| 12 | 3960070AR | Vis | Disponible | Voir la pièce |
| 13 | 094600054R | Rondelle | Non reliée | |
| 14 | 61172004R | Poulie compl. | Disponible | Voir la pièce |
| 15 | 61070091AR | Embrayage | Disponible | Voir la pièce |
| 16 | 61070019AR | Cordelette | Disponible | Voir la pièce |
| 17 | 56530018R | Poignée de démarrage | Disponible | Voir la pièce |
| 18 | 56530021 | Rondelle | Disponible | Voir la pièce |
| 18 | 56530021 | Rondelle | Disponible | Voir la pièce |
| 19 | 56530019 | Ressort | Disponible | Voir la pièce |
| 20 | 56530020 | Insert | Disponible | Voir la pièce |
| 21 | 61170060BR | Demarrage complet | Disponible | Voir la pièce |
| 22 | 3035023R | Roulement | Non reliée | |
| 23 | 3025019R | Bague | Disponible | Voir la pièce |
| 24 | 61170105BR | Carter | Disponible | Voir la pièce |
| 25 | 3024012R | Bague seeger | Disponible | Voir la pièce |
| 26 | 4161364R | Bague | Non reliée | |
| 27 | 3801016R | Vis | Disponible | Voir la pièce |
| 28 | 61200059R | Entretoise | Disponible | Voir la pièce |
| 29 | 61200060R | Entretoise | Disponible | Voir la pièce |
| 30 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 31 | 4161428AR | Manchon | Non reliée | |
| 32 | 61170050CR | Cloche embrayage | Non reliée | |
| 33 | 61370257 | Kit tourillon + ressort Belleville + bague entretoise | Disponible | Voir la pièce |
| 34 | 61070090R | Ressort | Non reliée | |
| 35 | 61070036R | Ressort de démarrage | Disponible | Voir la pièce |
| 36 | 61170173R | Rondelle | Disponible | Voir la pièce |
| 37 | 3912009 | Ecrou | Disponible | Voir la pièce |
| 38 | 3833080R | Rondelle | Disponible | Voir la pièce |
| 39 | 3916009R | Rondelle | Disponible | Voir la pièce |
| 40 | 61280109R | Volant | Disponible | Voir la pièce |
| 41 | 61280151A | Jeu entretoise | Disponible | Voir la pièce |
| 42 | 4138494R | Ressort | Non reliée | |
| 43 | 61280135CR | Embrayage | Disponible | Voir la pièce |
| 44 | 3918007R | Rondelle | Disponible | Voir la pièce |
| 44 | 3918007R | Rondelle | Disponible | Voir la pièce |
| 45 | 3806040 | Vis | Disponible | Voir la pièce |
| 46 | 61280130AR | Cloche embrayage | Non reliée | |
| 47 | 61070038R | Cliquet | Non reliée | |
| 48 | 61070039R | Ressort | Non reliée | |
| 48 | 61070039R | Ressort | Non reliée | |
| 49 | 58070219R | Cliquet | Disponible | Voir la pièce |

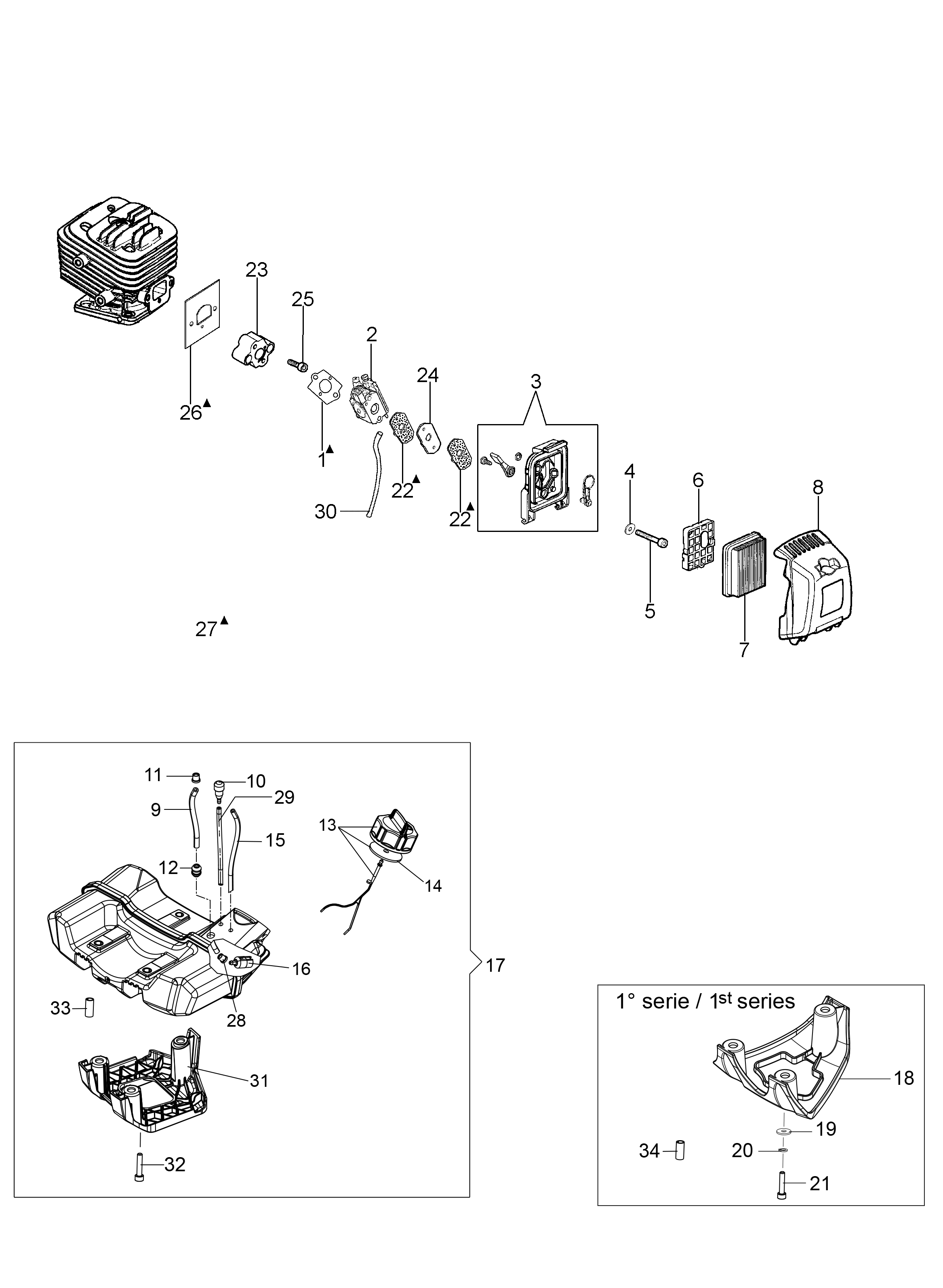

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 072700077CR | Joint | Disponible | Voir la pièce |
| 2 | 2318705CR | Carburateur | Disponible | Voir la pièce |
| 3 | 61280030R | Support filtre | Non reliée | |
| 4 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 5 | 4175163R | Vis | Non reliée | |
| 6 | 61170052AR | Protection | Disponible | Voir la pièce |
| 7 | 61170016R | Filtre aire | Non reliée | |
| 8 | 61170040DR | Couvercle filtre air | Non reliée | |
| 9 | 3073023AR | Tuyau | Disponible | Voir la pièce |
| 10 | 61400367R | Soupape | Disponible | Voir la pièce |
| 11 | 4098377R | Bande | Disponible | Voir la pièce |
| 12 | 4161211R | Passetube | Disponible | Voir la pièce |
| 13 | 50340265AR | Bouchon compl. | Disponible | Voir la pièce |
| 13 | 61070079AR | Bouchon | Disponible | Voir la pièce |
| 14 | 61070006R | Joint | Disponible | Voir la pièce |
| 15 | 61290089R | Tuyau soupirail | Non reliée | |
| 16 | 61400322R | Filtre mix | Disponible | Voir la pièce |
| 17 | 61280253R | Reservoir | Disponible | Voir la pièce |
| 18 | 61170041R | Pied | Non reliée | |
| 19 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 20 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 21 | 3801013R | Vis | Disponible | Voir la pièce |
| 22 | 61280059CR | Joint | Disponible | Voir la pièce |
| 22 | 61280059CR | Joint | Disponible | Voir la pièce |
| 23 | 074000130CR | Bride termique | Non reliée | |
| 24 | 61280058R | Entretoise | Disponible | Voir la pièce |
| 25 | 3960069AR | Vis | Disponible | Voir la pièce |
| 26 | 072700076CR | Joint | Disponible | Voir la pièce |
| 27 | 61280250 | Kit joints | Disponible | Voir la pièce |
| 27 | 61280250 | Kit joints | Disponible | Voir la pièce |
| 27 | 61280250 | Kit joints | Disponible | Voir la pièce |
| 27 | 61280250 | Kit joints | Disponible | Voir la pièce |
| 27 | 61280250 | Kit joints | Disponible | Voir la pièce |
| 28 | 61110162BR | Bague | Disponible | Voir la pièce |
| 29 | 61290088R | Tuyau | Disponible | Voir la pièce |
| 30 | 61290087R | Tuyau | Disponible | Voir la pièce |
| 31 | 61280354R | Pied | Disponible | Voir la pièce |
| 32 | 3891057R | Vis | Disponible | Voir la pièce |
| 33 | 61250143R | Entretoise | Disponible | Voir la pièce |
| 34 | 61070015R | Entretoise | Disponible | Voir la pièce |

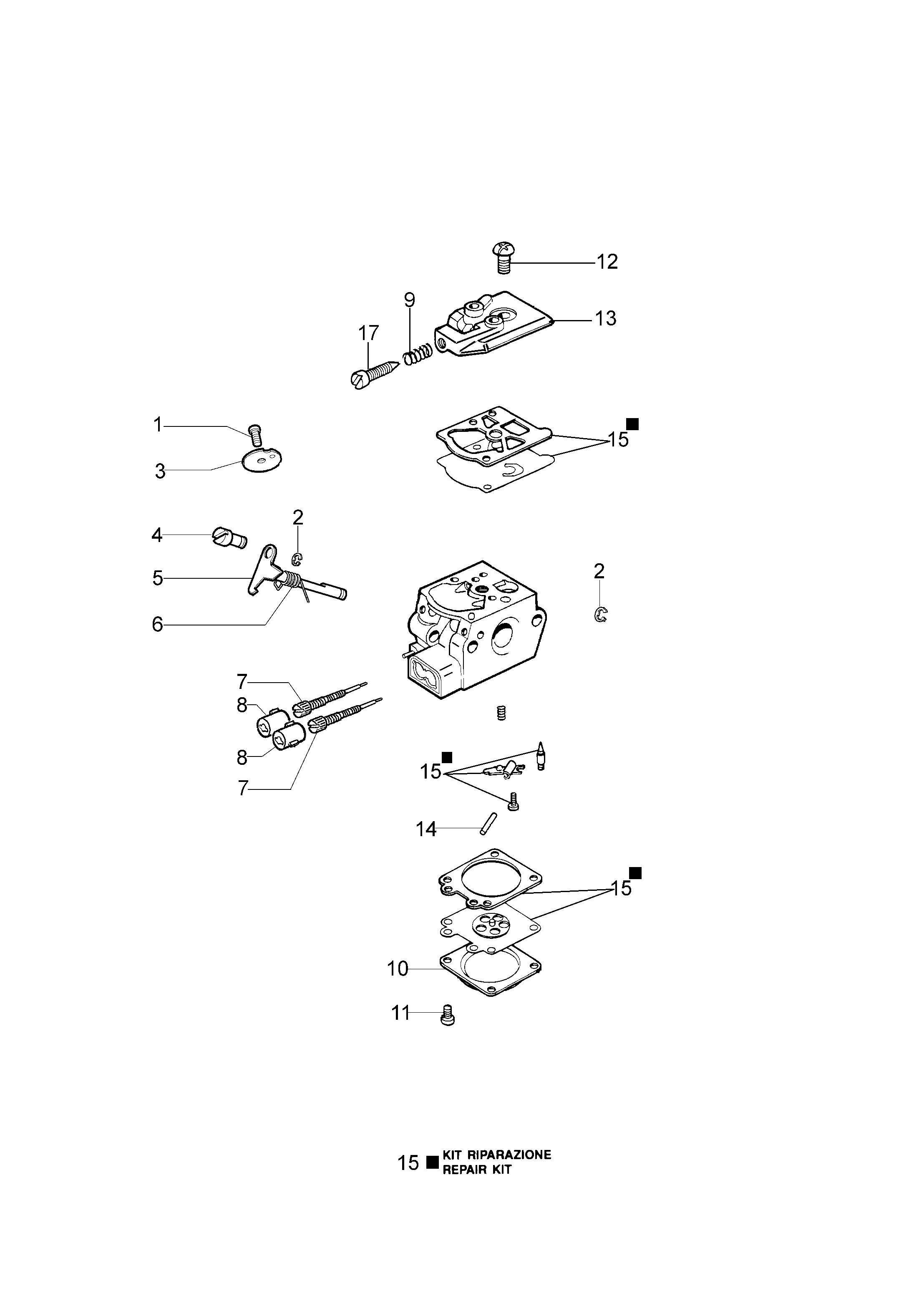

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 074000240 | Vis de reglage | Disponible | Voir la pièce |
| 2 | 095000164 | Bague | Disponible | Voir la pièce |
| 2 | 095000164 | Bague | Disponible | Voir la pièce |
| 3 | 375100078 | Papillon | Disponible | Voir la pièce |
| 4 | 2318211 | Pivot | Disponible | Voir la pièce |
| 5 | 2318737 | Arbre | Disponible | Voir la pièce |
| 6 | 072700347 | Ressort | Disponible | Voir la pièce |
| 7 | 2318631 | Vis de reglage | Disponible | Voir la pièce |
| 7 | 2318631 | Vis de reglage | Disponible | Voir la pièce |
| 8 | 2318867R | Caps-lock | Disponible | Voir la pièce |
| 8 | 2318867R | Caps-lock | Disponible | Voir la pièce |
| 9 | 094600148 | Ressort | Disponible | Voir la pièce |
| 10 | 2318191 | Couvercle | Disponible | Voir la pièce |
| 11 | 035000162 | Vis | Disponible | Voir la pièce |
| 12 | 003300202 | Vis | Disponible | Voir la pièce |
| 13 | 50050107 | Couvercle | Disponible | Voir la pièce |
| 14 | 003300201 | Axe | Disponible | Voir la pièce |
| 15 | 2318671 | Kit réparation | Non reliée | |
| 15 | 2318671 | Kit réparation | Non reliée | |
| 15 | 2318671 | Kit réparation | Non reliée | |
| 15 | 2318671 | Kit réparation | Non reliée | |
| 17 | 074000240 | Vis de reglage | Disponible | Voir la pièce |

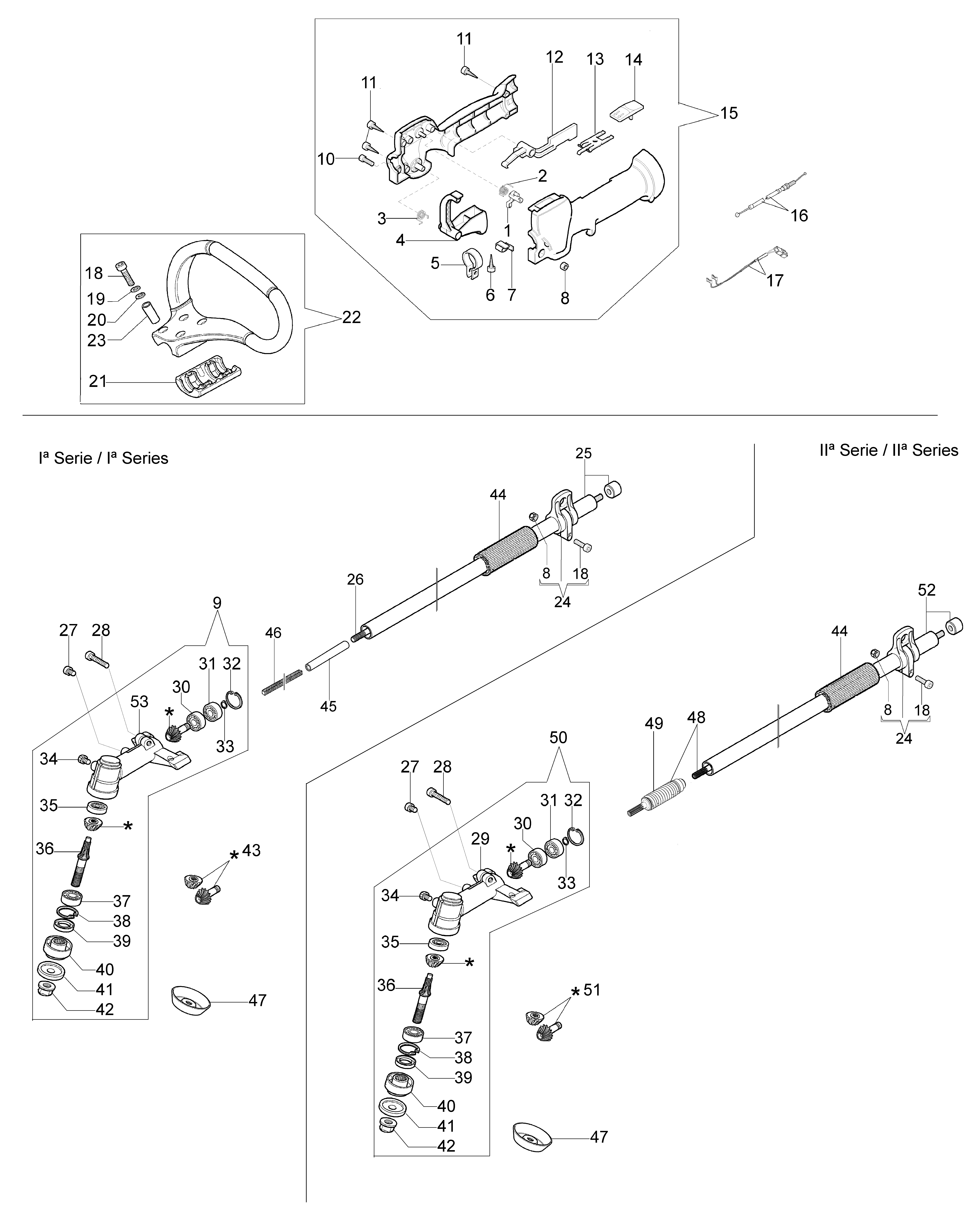

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61040052 | Cliquet | Disponible | Voir la pièce |
| 2 | 61040057R | Ressort | Disponible | Voir la pièce |
| 3 | 61040056R | Ressort | Disponible | Voir la pièce |
| 4 | 61040049R | Levier accelerateur | Non reliée | |
| 5 | 61010019R | Bande | Disponible | Voir la pièce |
| 6 | 3960061AR | Vis | Disponible | Voir la pièce |
| 7 | 61040054R | Bride | Disponible | Voir la pièce |
| 8 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 8 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 8 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 9 | 61320046R | Couple conique Ø26 | Disponible | Voir la pièce |
| 10 | 3801011R | Vis | Disponible | Voir la pièce |
| 11 | 3960067AR | Vis | Disponible | Voir la pièce |
| 11 | 3960067AR | Vis | Disponible | Voir la pièce |
| 12 | 61040050AR | Levier | Disponible | Voir la pièce |
| 13 | 61040053R | Bride | Disponible | Voir la pièce |
| 14 | 61070042 | Curseur | Disponible | Voir la pièce |
| 15 | 61012006AR | Poignee | Non reliée | |
| 16 | 61280061AR | Cable accellerateur | Disponible | Voir la pièce |
| 17 | 61280122R | Cable | Disponible | Voir la pièce |
| 18 | 3801015R | Vis | Disponible | Voir la pièce |
| 18 | 3801015R | Vis | Disponible | Voir la pièce |
| 18 | 3801015R | Vis | Disponible | Voir la pièce |
| 19 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 20 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 21 | 61170117R | Collier | Disponible | Voir la pièce |
| 22 | 62030039AR | Poignee complete | Non reliée | |
| 23 | 61170133 | Insert | Disponible | Voir la pièce |
| 24 | 4161619AR | Bande | Non reliée | |
| 24 | 4161619AR | Bande | Non reliée | |
| 25 | 61280069R | Tuyau Ø26 | Disponible | Voir la pièce |
| 26 | 61280066R | Arbre trasmission | Disponible | Voir la pièce |
| 27 | 3901008R | Vis | Disponible | Voir la pièce |
| 27 | 3901008R | Vis | Disponible | Voir la pièce |
| 28 | 3901016 | Vis | Disponible | Voir la pièce |
| 28 | 3901016 | Vis | Disponible | Voir la pièce |
| 29 | 61280134R | Boite engrenage | Disponible | Voir la pièce |
| 30 | 3034030 | Roulement | Disponible | Voir la pièce |
| 30 | 3034030 | Roulement | Disponible | Voir la pièce |
| 31 | 3035044 | Roulement | Disponible | Voir la pièce |
| 31 | 3035044 | Roulement | Disponible | Voir la pièce |
| 32 | 3025026 | Bague | Disponible | Voir la pièce |
| 32 | 3025026 | Bague | Disponible | Voir la pièce |
| 33 | 3024009R | Bague | Disponible | Voir la pièce |
| 33 | 3024009R | Bague | Disponible | Voir la pièce |
| 34 | 3906015R | Vis | Non reliée | |
| 34 | 3906015R | Vis | Non reliée | |
| 35 | 3035045R | Roulement | Disponible | Voir la pièce |
| 35 | 3035045R | Roulement | Disponible | Voir la pièce |
| 36 | 61170122 | Arbre | Disponible | Voir la pièce |
| 36 | 61170122 | Arbre | Disponible | Voir la pièce |
| 37 | 3034008R | Roulement | Disponible | Voir la pièce |
| 37 | 3034008R | Roulement | Disponible | Voir la pièce |
| 38 | 3025018R | Bague seeger | Disponible | Voir la pièce |
| 38 | 3025018R | Bague seeger | Disponible | Voir la pièce |
| 39 | 61170134 | Bague | Disponible | Voir la pièce |
| 39 | 61170134 | Bague | Disponible | Voir la pièce |
| 40 | 61170123R | Moyeu | Non reliée | |
| 40 | 61170123R | Moyeu | Non reliée | |
| 41 | 61170124R | Flasque inférieure | Non reliée | |
| 41 | 61170124R | Flasque inférieure | Non reliée | |
| 42 | 3933105R | Ecrou | Non reliée | |
| 42 | 3933105R | Ecrou | Non reliée | |
| 43 | 61282028 | Kit engranages | Disponible | Voir la pièce |
| 44 | 4160262R | Poignée | Non reliée | |
| 44 | 4160262R | Poignée | Non reliée | |
| 45 | 61280065R | Connection | Disponible | Voir la pièce |
| 46 | 61280064AR | Arbre | Disponible | Voir la pièce |
| 47 | 61110074AR | Protection | Non reliée | |
| 47 | 61110074AR | Protection | Non reliée | |
| 48 | 61250285 | Arbre compl. Ø7 | Disponible | Voir la pièce |
| 49 | 61280129BR | Amortisseur de torsion | Disponible | Voir la pièce |
| 50 | 61280133R | Couple conique | Disponible | Voir la pièce |
| 51 | 61170135 | Kit engranages | Disponible | Voir la pièce |
| 52 | 61280155 | Tuyau Ø26 | Disponible | Voir la pièce |
| 53 | 61320046R | Couple conique Ø26 | Disponible | Voir la pièce |

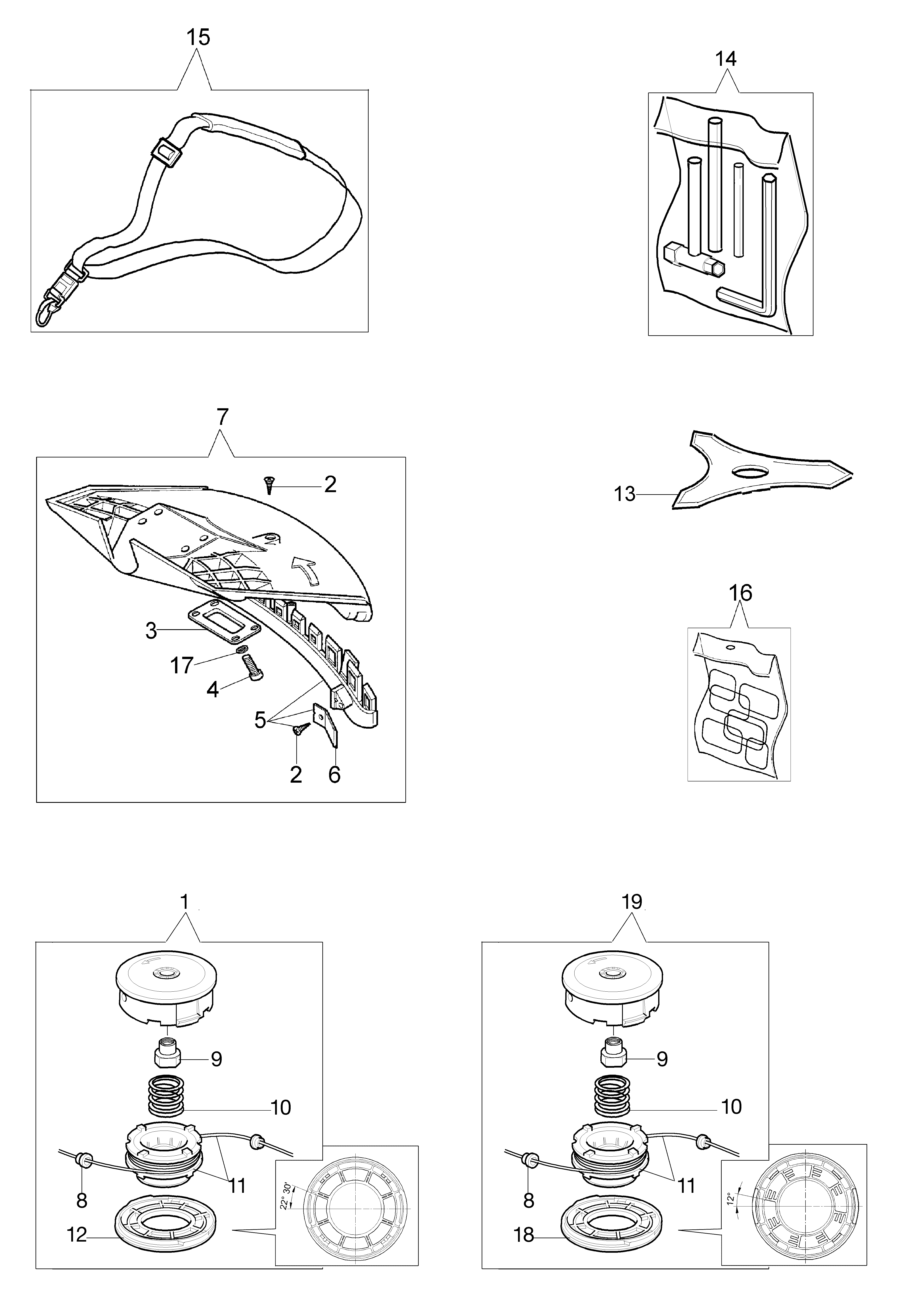

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | - | N | Non reliée | |
| 2 | 3960040R | Vis | Disponible | Voir la pièce |
| 2 | 3960040R | Vis | Disponible | Voir la pièce |
| 3 | 61240161R | Plaque | Disponible | Voir la pièce |
| 4 | 3801010R | Goupille | Disponible | Voir la pièce |
| 5 | 61330252 | Bande | Non reliée | |
| 6 | 4174275R | Lame | Disponible | Voir la pièce |
| 7 | 61102032CR | Protection | Non reliée | |
| 8 | 4199005AR | Bague | Disponible | Voir la pièce |
| 8 | 4199005AR | Bague | Disponible | Voir la pièce |
| 9 | 61110076R | Insert (female) | Non reliée | |
| 9 | 61110076R | Insert (female) | Non reliée | |
| 10 | 4199004R | Ressort | Non reliée | |
| 10 | 4199004R | Ressort | Non reliée | |
| 11 | 4199052 | Bobine | Disponible | Voir la pièce |
| 11 | 4199052 | Bobine | Disponible | Voir la pièce |
| 12 | 4199026A | Couvercle | Disponible | Voir la pièce |
| 13 | 4095673BR | Disque à 3 lames | Disponible | Voir la pièce |
| 14 | 61260029R | Kit outils | Non reliée | |
| 15 | 4160463AR | Harnais | Disponible | Voir la pièce |
| 16 | 61282023 | Kit etiquettes | Disponible | Voir la pièce |
| 17 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 18 | 4199046 | Couvercle | Disponible | Voir la pièce |
| 19 | 61459100 | Tete fil nylon cpl. Ø 2,4 | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 63129008 | Tete Load&Go | Disponible | Voir la pièce |
| 2 | 63120041R | Insert | Non reliée | |
| 3 | 63120040R | Ecrou | Disponible | Voir la pièce |
| 4 | 63120031R | Kit ressor | Disponible | Voir la pièce |
| 5 | 63120020AR | Bobine | Disponible | Voir la pièce |
| 6 | 63120007AR | Pommeau | Non reliée | |
| 7 | 63120001R | Bague | Disponible | Voir la pièce |
| 8 | 63120005R | Couvercle | Disponible | Voir la pièce |
