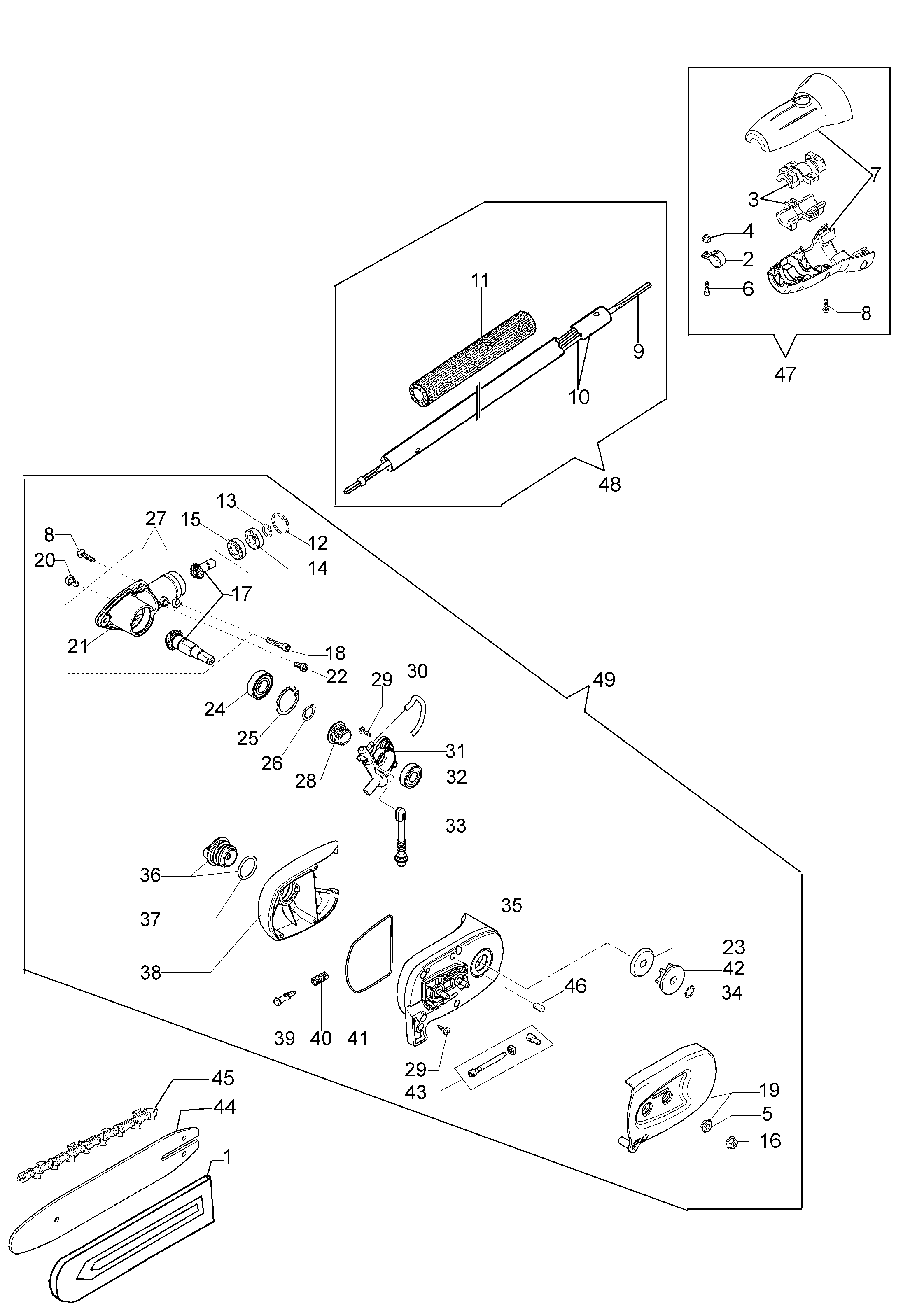

Vue Éclatée Elagueuses sur perche
Retrouvez les pièces détachées, références et repères disponibles pour Elagueuses sur perche.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 50350035R | Couvre-guide - 30 cm | Disponible | Voir la pièce |
| 2 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 3 | 61240034R | Kit amortisseur | Disponible | Voir la pièce |
| 4 | 61240093R | Bande | Disponible | Voir la pièce |
| 5 | 61240453 | Ensemble elagueuses sur perche | Non reliée | |
| 6 | 3801066 | Vis | Disponible | Voir la pièce |
| 7 | 61242042 | Kit de serrage | Disponible | Voir la pièce |
| 8 | 3960091AR | Vis | Disponible | Voir la pièce |
| 8 | 3960091AR | Vis | Disponible | Voir la pièce |
| 9 | 61240301BR | Arbre trasmission | Disponible | Voir la pièce |
| 10 | 61240113AR | Tuyau | Disponible | Voir la pièce |
| 11 | 61240150R | Poignée | Disponible | Voir la pièce |
| 12 | 3025017R | Bague | Disponible | Voir la pièce |
| 13 | 3024019R | Bague | Disponible | Voir la pièce |
| 14 | 3035024R | Roulement | Disponible | Voir la pièce |
| 15 | 3034002R | Roulement | Disponible | Voir la pièce |
| 16 | 004400959R | Ecrou | Disponible | Voir la pièce |
| 17 | 61240453 | Ensemble elagueuses sur perche | Non reliée | |
| 18 | 3801015R | Vis | Disponible | Voir la pièce |
| 19 | 61242036 | Carter chaine | Disponible | Voir la pièce |
| 20 | 3806031 | Vis | Disponible | Voir la pièce |
| 21 | 61240066R | Boite engrenage | Disponible | Voir la pièce |
| 22 | 3901008R | Vis | Disponible | Voir la pièce |
| 23 | 51020077R | Rondelle | Disponible | Voir la pièce |
| 24 | 073300017R | Roulement | Disponible | Voir la pièce |
| 25 | 3025021R | Bague | Disponible | Voir la pièce |
| 26 | 3024015R | Bague seeger | Disponible | Voir la pièce |
| 27 | 61240167R | Couple conique | Disponible | Voir la pièce |
| 28 | 61240069R | Vis sans fin | Disponible | Voir la pièce |
| 29 | 3960059AR | Vis | Disponible | Voir la pièce |
| 29 | 3960059AR | Vis | Disponible | Voir la pièce |
| 30 | 61240060R | Tuyau | Disponible | Voir la pièce |
| 31 | 50050020R | Pompe huile | Disponible | Voir la pièce |
| 32 | 3035023R | Roulement | Non reliée | |
| 33 | 61240075R | Tuyau | Disponible | Voir la pièce |
| 34 | 3024010R | Bague seeger | Disponible | Voir la pièce |
| 35 | 61240208R | Carter moteur | Disponible | Voir la pièce |
| 36 | 50230302BR | Bouchon | Disponible | Voir la pièce |
| 37 | 3049047R | Bague or | Disponible | Voir la pièce |
| 38 | 61240073R | Couvercle | Disponible | Voir la pièce |
| 39 | 50170149R | Filtre huile | Disponible | Voir la pièce |
| 40 | 51020113R | Ressort | Disponible | Voir la pièce |
| 41 | 3049048R | Bague or | Disponible | Voir la pièce |
| 42 | 61240070R | Couronne | Disponible | Voir la pièce |
| 43 | 011500462 | Kit vis tension | Disponible | Voir la pièce |
| 44 | 63090030R | Guide 10 | Disponible | Voir la pièce |
| 45 | 30629019C | Chaine .3/8 | Disponible | Voir la pièce |
| 46 | 097000229R | Soupape | Disponible | Voir la pièce |
| 47 | 61240115 | Jeu coussinet | Disponible | Voir la pièce |
| 48 | 61240452 | Tuyau compl. | Non reliée | |
| 49 | 61240453 | Ensemble elagueuses sur perche | Non reliée |
