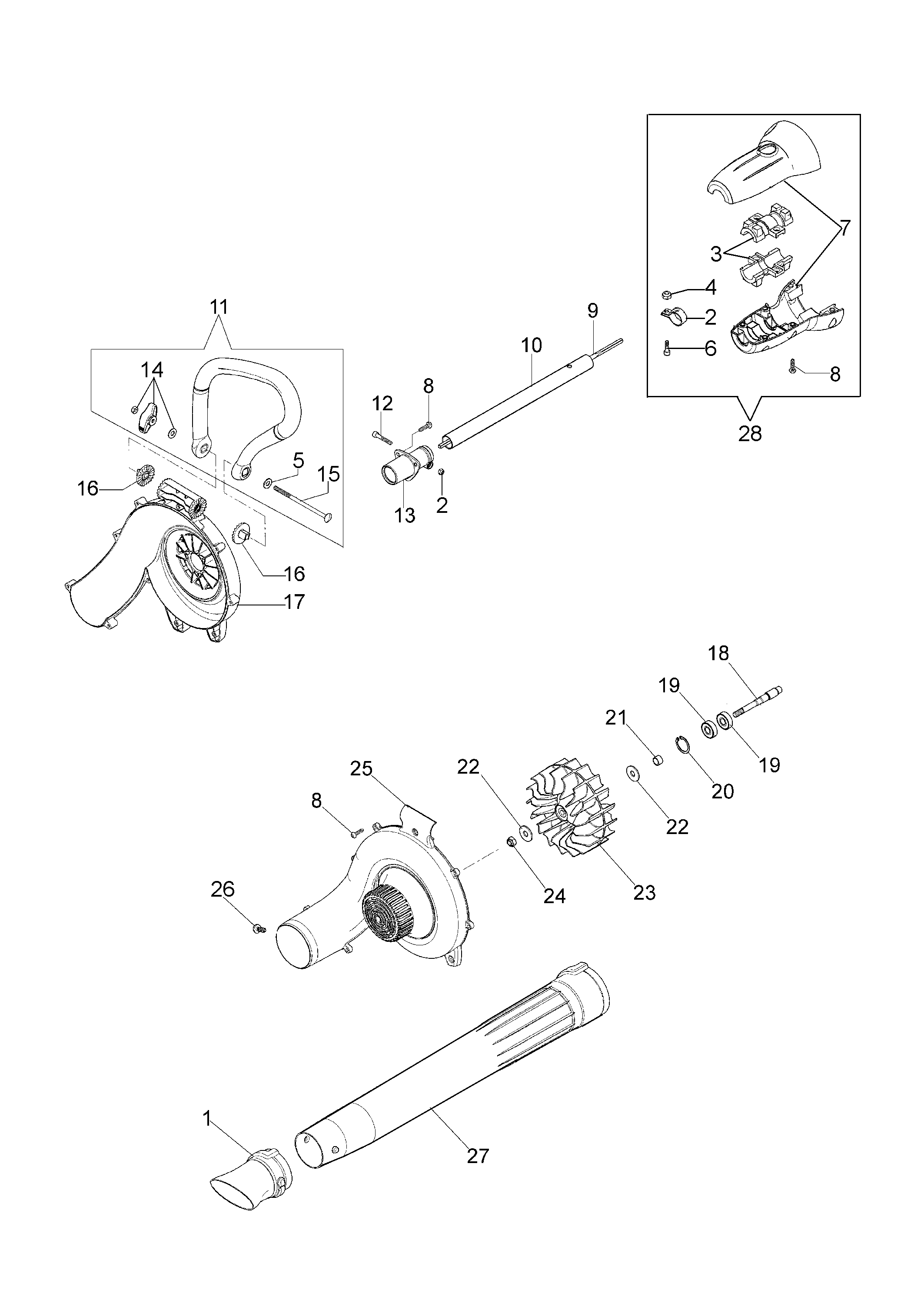

Vue Éclatée Souffleur
Retrouvez les pièces détachées, références et repères disponibles pour Souffleur.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61240212R | Tuyau | Disponible | Voir la pièce |
| 2 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 2 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 3 | 61240034R | Kit amortisseur | Disponible | Voir la pièce |
| 4 | 61240093R | Bande | Disponible | Voir la pièce |
| 5 | 3916008R | Rondelle | Non reliée | |
| 6 | 3801066 | Vis | Disponible | Voir la pièce |
| 7 | 61242042 | Kit de serrage | Disponible | Voir la pièce |
| 8 | 3960091AR | Vis | Disponible | Voir la pièce |
| 8 | 3960091AR | Vis | Disponible | Voir la pièce |
| 8 | 3960091AR | Vis | Disponible | Voir la pièce |
| 9 | 61240185R | Arbre | Disponible | Voir la pièce |
| 10 | 61240182AR | Tuyau Ø22 | Disponible | Voir la pièce |
| 11 | 61242041 | Poignee | Disponible | Voir la pièce |
| 12 | 3801016R | Vis | Disponible | Voir la pièce |
| 13 | 61240187R | Moyeu | Disponible | Voir la pièce |
| 14 | 61240169R | Poignee | Disponible | Voir la pièce |
| 15 | 3910021R | Vis | Disponible | Voir la pièce |
| 16 | 61240197R | Insert | Disponible | Voir la pièce |
| 16 | 61240197R | Insert | Disponible | Voir la pièce |
| 17 | 61240190AR | Carter | Disponible | Voir la pièce |
| 18 | 61240188R | Arbre | Disponible | Voir la pièce |
| 19 | 3035230R | Roulement | Disponible | Voir la pièce |
| 19 | 3035230R | Roulement | Disponible | Voir la pièce |
| 20 | 3025018R | Bague seeger | Disponible | Voir la pièce |
| 21 | 61240077R | Entretoise | Disponible | Voir la pièce |
| 22 | 3918024R | Rondelle | Disponible | Voir la pièce |
| 22 | 3918024R | Rondelle | Disponible | Voir la pièce |
| 23 | 61240211AR | Ventilateur | Disponible | Voir la pièce |
| 24 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 25 | 61240193R | Carter | Disponible | Voir la pièce |
| 26 | 3960121R | Vis | Disponible | Voir la pièce |
| 27 | 61240195R | Tuyau | Disponible | Voir la pièce |
| 28 | 61240115 | Jeu coussinet | Disponible | Voir la pièce |
