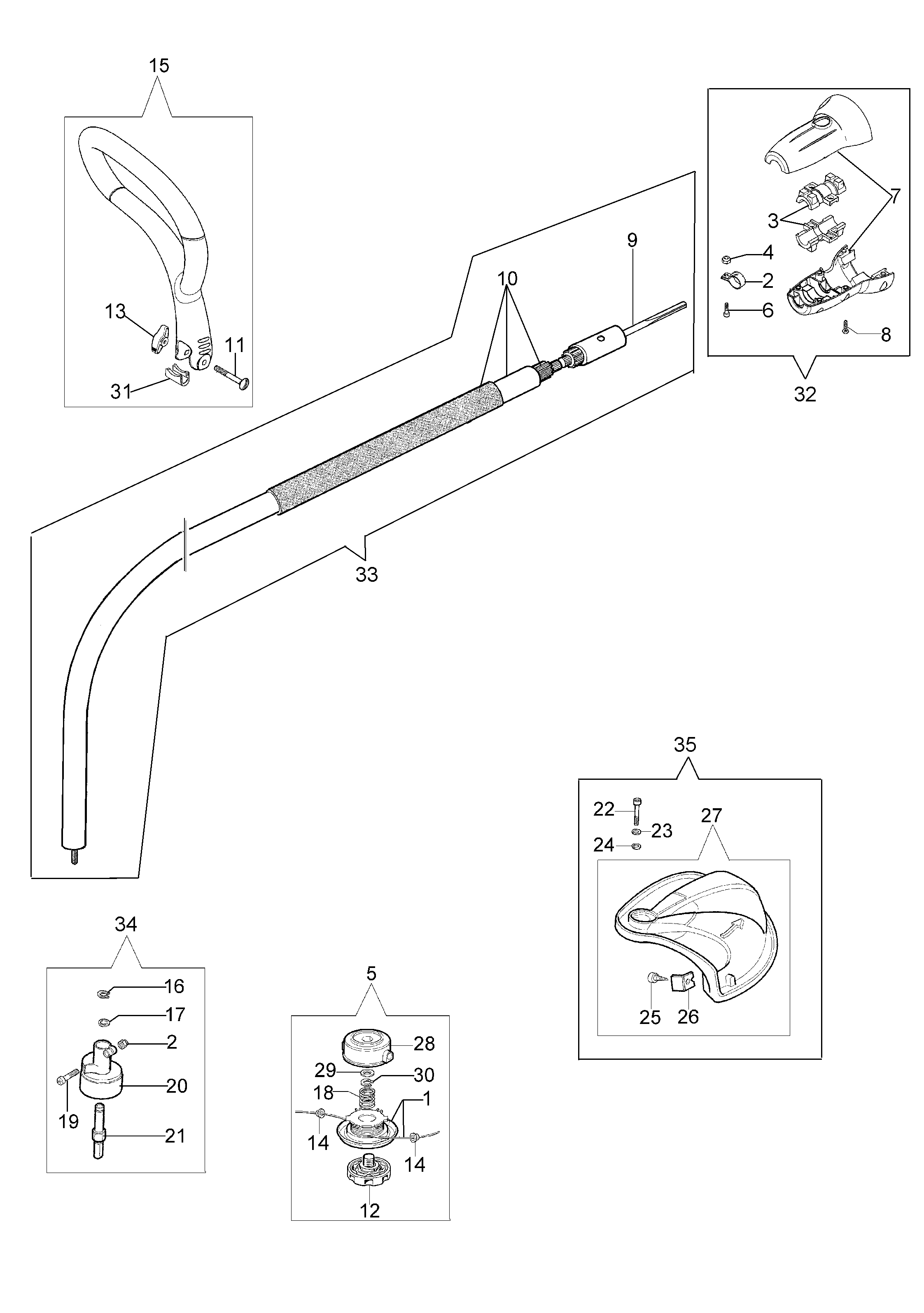

Vue Éclatée Trimmer
Retrouvez les pièces détachées, références et repères disponibles pour Trimmer.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61242024 | Bobine | Disponible | Voir la pièce |
| 2 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 2 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 3 | 61240034R | Kit amortisseur | Disponible | Voir la pièce |
| 4 | 61240093R | Bande | Disponible | Voir la pièce |
| 5 | 61242043 | Tete nylon Ø2 | Disponible | Voir la pièce |
| 6 | 3801066 | Vis | Disponible | Voir la pièce |
| 7 | 61242042 | Kit de serrage | Disponible | Voir la pièce |
| 8 | 3960091AR | Vis | Disponible | Voir la pièce |
| 9 | 61240344 | Tuyau compl. | Disponible | Voir la pièce |
| 10 | 61240344 | Tuyau compl. | Disponible | Voir la pièce |
| 11 | 3910019R | Vis | Non reliée | |
| 12 | 61130029R | Pommeau | Disponible | Voir la pièce |
| 13 | 61240169R | Poignee | Disponible | Voir la pièce |
| 14 | 070000193R | Bague | Disponible | Voir la pièce |
| 14 | 070000193R | Bague | Disponible | Voir la pièce |
| 15 | 61240169R | Poignee | Disponible | Voir la pièce |
| 16 | 3024010R | Bague seeger | Disponible | Voir la pièce |
| 17 | 004400285R | Rondelle | Non reliée | |
| 18 | 071000010AR | Ressort | Disponible | Voir la pièce |
| 19 | 3901016 | Vis | Disponible | Voir la pièce |
| 20 | 60012002R | Moyeu | Disponible | Voir la pièce |
| 21 | 61130025R | Pivot | Disponible | Voir la pièce |
| 22 | 3801010R | Goupille | Disponible | Voir la pièce |
| 23 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 24 | 3918010R | Rondelle | Disponible | Voir la pièce |
| 25 | 3960014 | Vis | Disponible | Voir la pièce |
| 26 | 4174275R | Lame | Disponible | Voir la pièce |
| 27 | 61132004R | Protection | Disponible | Voir la pièce |
| 28 | 61130027R | Boite | Disponible | Voir la pièce |
| 29 | 3064004AR | Rondelle | Disponible | Voir la pièce |
| 30 | 3024012R | Bague seeger | Disponible | Voir la pièce |
| 31 | 61240325R | Entretoise | Disponible | Voir la pièce |
| 32 | 61240115 | Jeu coussinet | Disponible | Voir la pièce |
| 33 | 61240344 | Tuyau compl. | Disponible | Voir la pièce |
| 34 | 61240432 | Moyeu compl. | Non reliée | |
| 35 | 61240450 | Kit protection | Non reliée |
