Vue Éclatée BC 250 T
Retrouvez les pièces détachées, références et repères disponibles pour BC 250 T.

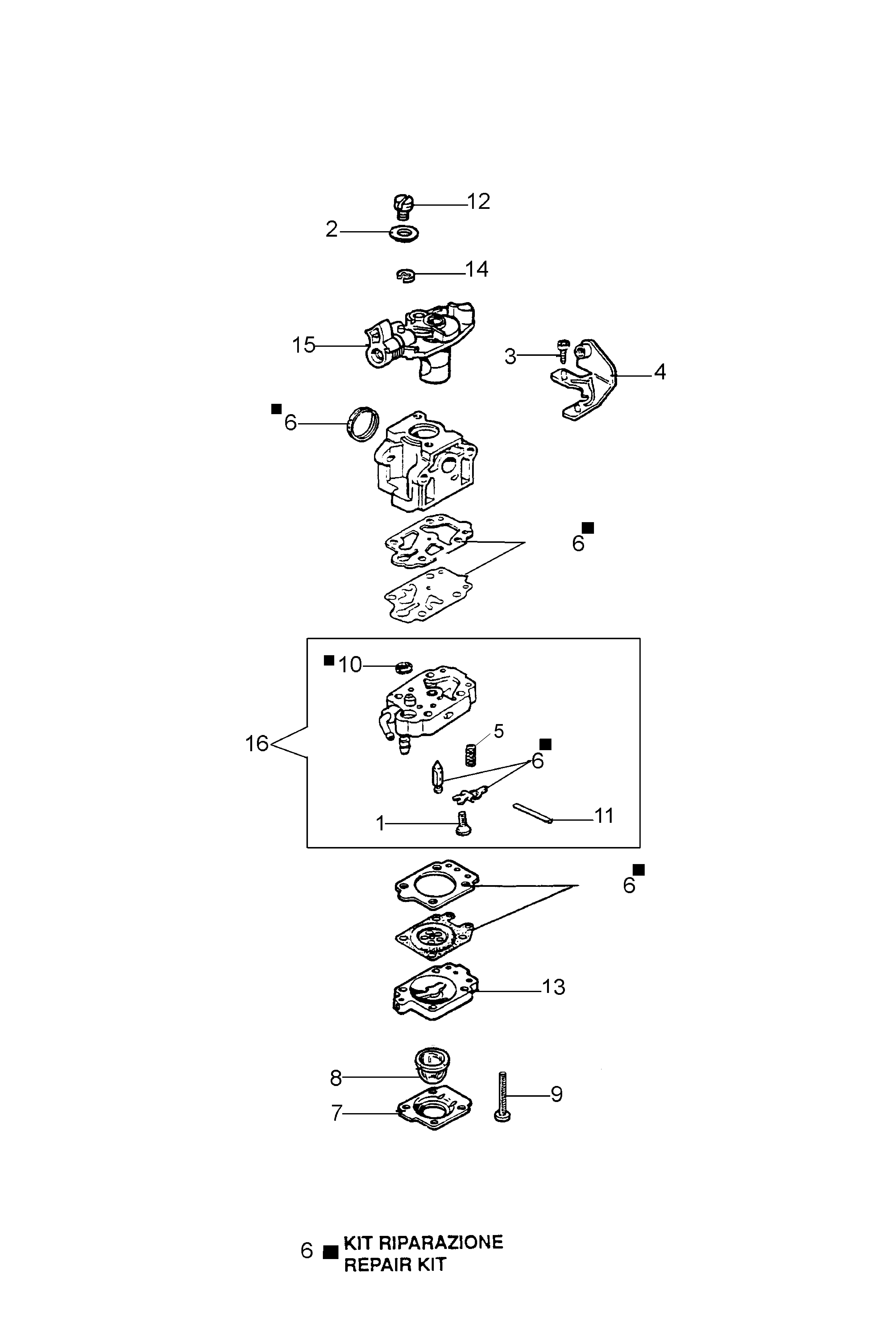

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 2318569 | Vis | Disponible | Voir la pièce |
| 2 | 2318703 | Rondelle | Disponible | Voir la pièce |
| 3 | 2318580 | Vis | Disponible | Voir la pièce |
| 4 | 2318993 | Support | Disponible | Voir la pièce |
| 5 | 2318568 | Ressort | Disponible | Voir la pièce |
| 6 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 6 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 6 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 6 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 6 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 7 | 2318571 | Couvercle | Disponible | Voir la pièce |
| 8 | 2318572 | Pompe | Disponible | Voir la pièce |
| 9 | 2318585 | Vis | Disponible | Voir la pièce |
| 10 | 003300204R | Filtre mix | Non reliée | |
| 11 | 003300201 | Axe | Disponible | Voir la pièce |
| 12 | 2318577 | Ecrou | Disponible | Voir la pièce |
| 13 | 2318570 | Corp primer | Disponible | Voir la pièce |
| 14 | 2318189 | Bague | Disponible | Voir la pièce |
| 15 | 2318748 | Soupape | Disponible | Voir la pièce |
| 16 | 2318567 | Corp pompe | Disponible | Voir la pièce |

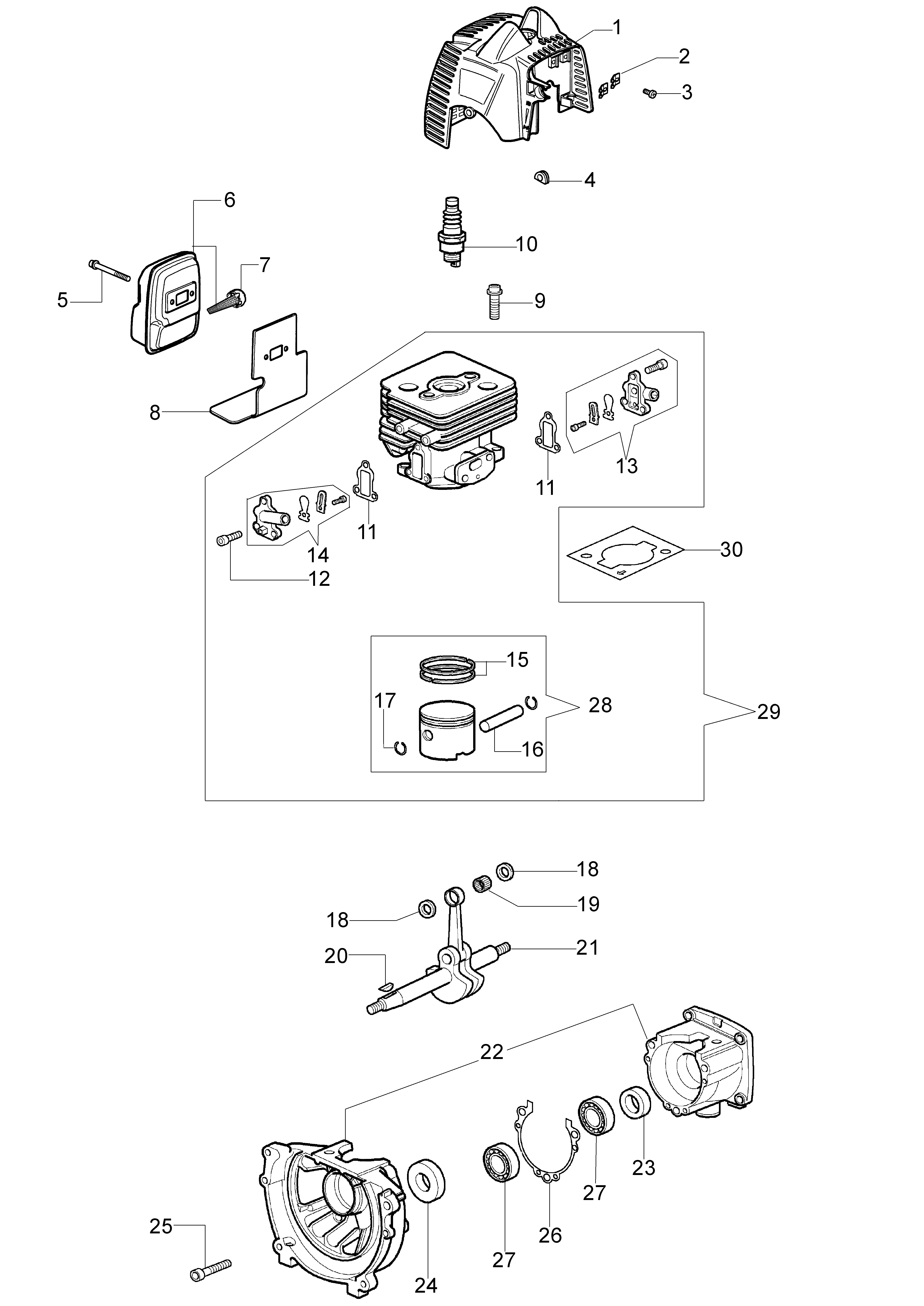

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61170042 | Capot cylindre | Disponible | Voir la pièce |
| 2 | 4191069BR | Plaque | Disponible | Voir la pièce |
| 3 | 3960030R | Vis | Disponible | Voir la pièce |
| 4 | 005000347AR | Passe-cable | Disponible | Voir la pièce |
| 5 | 3901063R | Vis | Disponible | Voir la pièce |
| 6 | 61170146R | Pot | Disponible | Voir la pièce |
| 7 | 61170053A | Cache-flamme | Disponible | Voir la pièce |
| 8 | 61170001R | Joint | Disponible | Voir la pièce |
| 9 | 61170060BR | Demarrage complet | Disponible | Voir la pièce |
| 10 | 3055112R | Bougie | Disponible | Voir la pièce |
| 11 | 61170151 | Joint | Disponible | Voir la pièce |
| 11 | 61170151 | Joint | Disponible | Voir la pièce |
| 12 | 61170160 | Vis | Disponible | Voir la pièce |
| 13 | 61170148 | Kit soupape | Disponible | Voir la pièce |
| 14 | 61170150 | Kit soupape | Disponible | Voir la pièce |
| 15 | 61170025R | Segment | Disponible | Voir la pièce |
| 16 | 61070066 | Axe piston | Disponible | Voir la pièce |
| 17 | 61070067R | Bague | Non reliée | |
| 18 | 50160140 | Entretoise | Disponible | Voir la pièce |
| 18 | 50160140 | Entretoise | Disponible | Voir la pièce |
| 19 | 61070076R | Roulement | Non reliée | |
| 20 | 61070070R | Clavette | Non reliée | |
| 21 | 61170030R | Vilebrequin | Disponible | Voir la pièce |
| 22 | 61170028R | Carter moteur | Disponible | Voir la pièce |
| 23 | 61170155 | Bague | Disponible | Voir la pièce |
| 24 | 61070075 | Bague | Disponible | Voir la pièce |
| 25 | 61170162 | Vis | Disponible | Voir la pièce |
| 26 | 61170023R | Joint | Disponible | Voir la pièce |
| 27 | 61170156 | Roulement | Disponible | Voir la pièce |
| 27 | 61170156 | Roulement | Disponible | Voir la pièce |
| 28 | 61172030 | Piston complet Ø34 | Disponible | Voir la pièce |
| 29 | 61172031 | Cylindre complet | Disponible | Voir la pièce |
| 30 | 61170022 | Joint | Disponible | Voir la pièce |

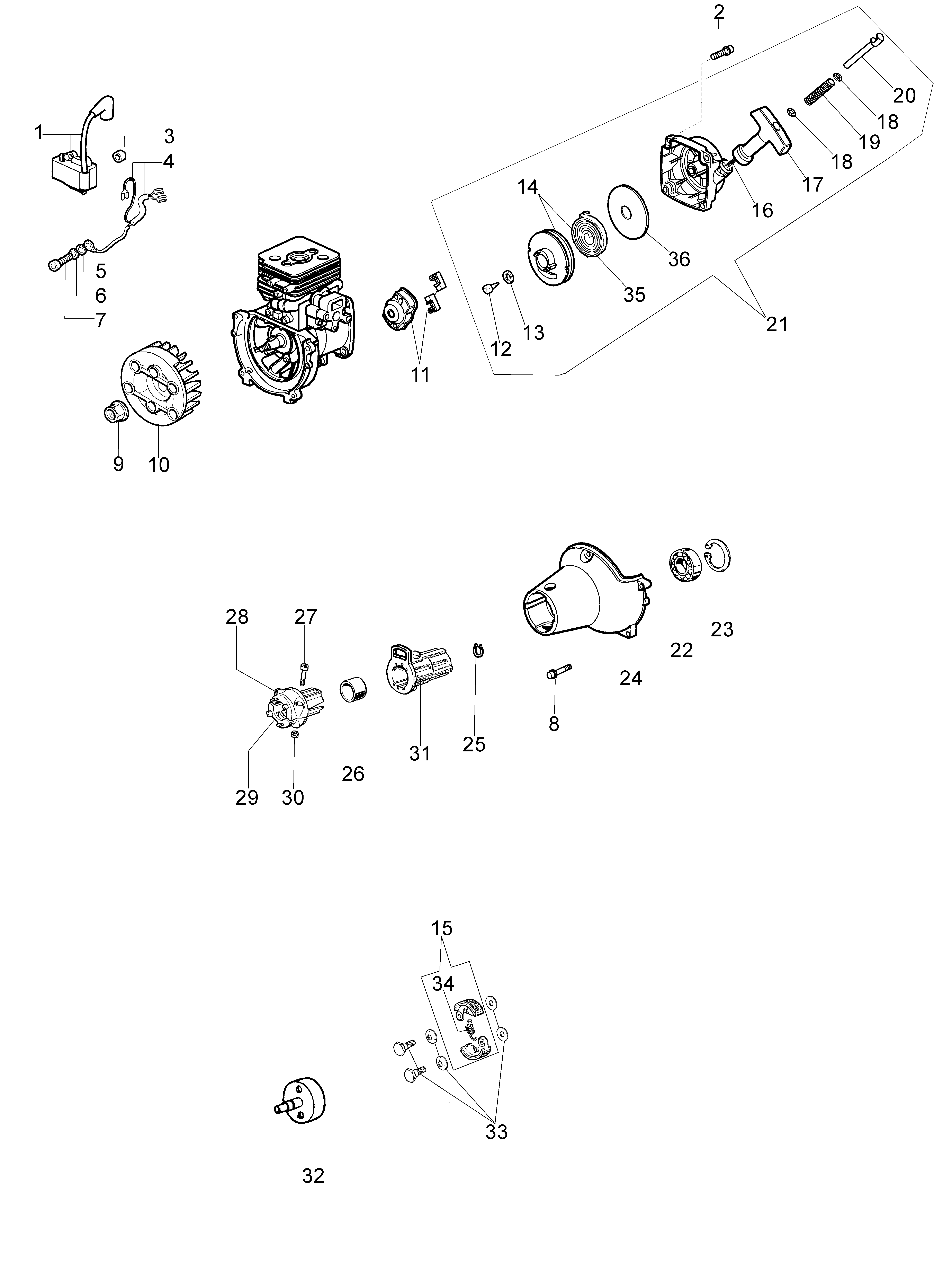

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61170002R | Bobine | Disponible | Voir la pièce |
| 2 | 61052008R | Vis | Disponible | Voir la pièce |
| 3 | 61170014AR | Entretoise | Disponible | Voir la pièce |
| 4 | 61170017R | Cable | Disponible | Voir la pièce |
| 5 | 3916004R | Rondelle | Disponible | Voir la pièce |
| 6 | 3819005R | Rondelle | Disponible | Voir la pièce |
| 7 | 006000085 | Vis | Disponible | Voir la pièce |
| 8 | 3801013R | Vis | Disponible | Voir la pièce |
| 9 | 3980012R | Ecrou | Non reliée | |
| 10 | 61170018R | Volant | Disponible | Voir la pièce |
| 11 | 61170033R | Entraineur | Disponible | Voir la pièce |
| 12 | 3960070AR | Vis | Disponible | Voir la pièce |
| 13 | 094600054R | Rondelle | Non reliée | |
| 14 | 61172004R | Poulie compl. | Disponible | Voir la pièce |
| 15 | 61070091AR | Embrayage | Disponible | Voir la pièce |
| 16 | 61070019AR | Cordelette | Disponible | Voir la pièce |
| 17 | 56530018R | Poignée de démarrage | Disponible | Voir la pièce |
| 18 | 56530021 | Rondelle | Disponible | Voir la pièce |
| 18 | 56530021 | Rondelle | Disponible | Voir la pièce |
| 19 | 56530019 | Ressort | Disponible | Voir la pièce |
| 20 | 56530020 | Insert | Disponible | Voir la pièce |
| 21 | 61170060BR | Demarrage complet | Disponible | Voir la pièce |
| 22 | 3035023R | Roulement | Non reliée | |
| 23 | 3025019R | Bague | Disponible | Voir la pièce |
| 24 | 61170105BR | Carter | Disponible | Voir la pièce |
| 25 | 3024012R | Bague seeger | Disponible | Voir la pièce |
| 26 | 61170086R | Bague | Disponible | Voir la pièce |
| 27 | 3801016R | Vis | Disponible | Voir la pièce |
| 28 | 61170084R | Entretoise | Disponible | Voir la pièce |
| 29 | 61170085R | Entretoise | Disponible | Voir la pièce |
| 30 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 31 | 4161428AR | Manchon | Non reliée | |
| 32 | 61170050CR | Cloche embrayage | Non reliée | |
| 33 | 61370257 | Kit tourillon + ressort Belleville + bague entretoise | Disponible | Voir la pièce |
| 34 | 61070090R | Ressort | Non reliée | |
| 35 | 61070036R | Ressort de démarrage | Disponible | Voir la pièce |
| 36 | 61170173R | Rondelle | Disponible | Voir la pièce |

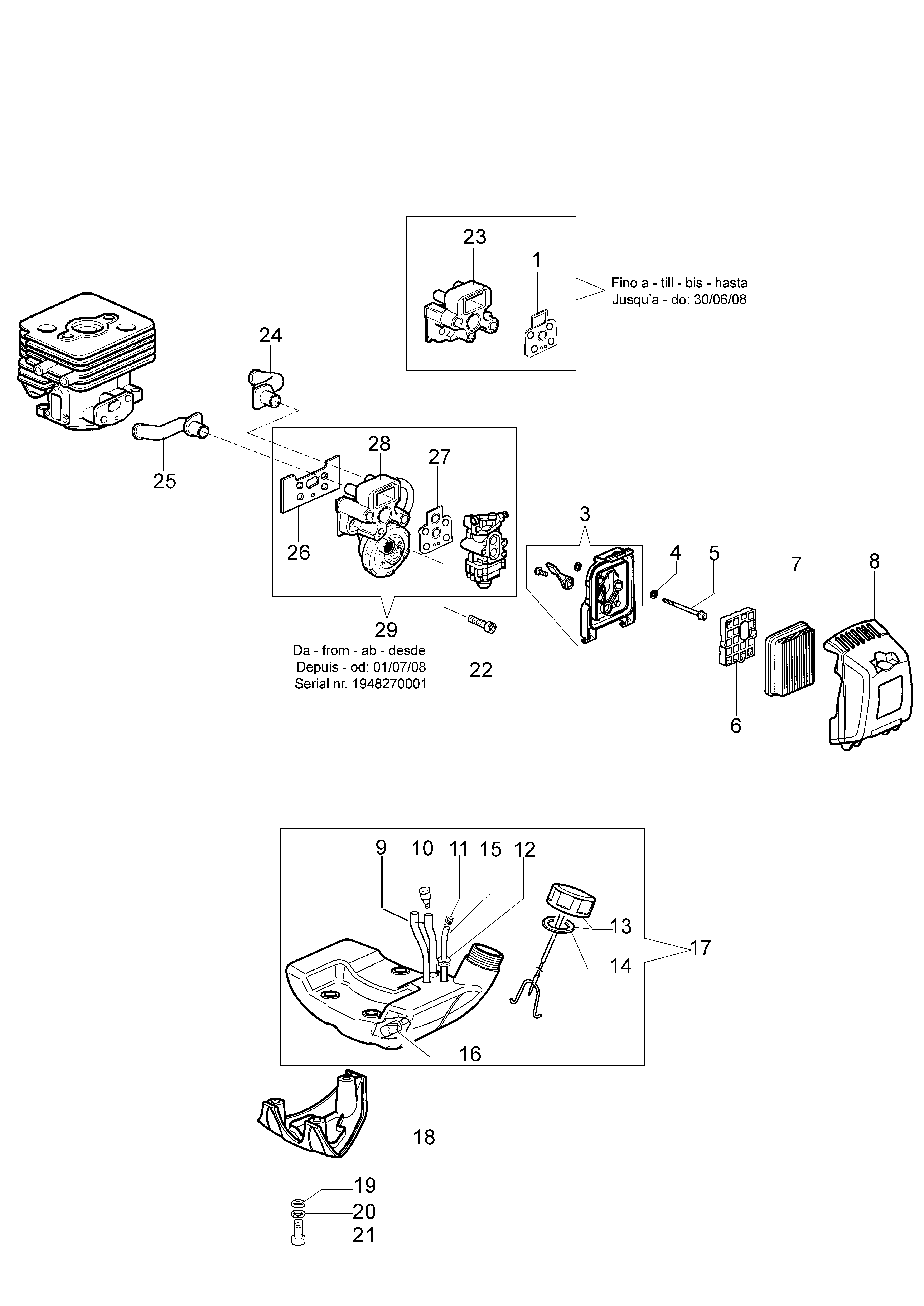

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61170055R | Joint | Disponible | Voir la pièce |
| 3 | 61172026 | Support filtre | Disponible | Voir la pièce |
| 4 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 5 | 4175163R | Vis | Non reliée | |
| 6 | 61170052AR | Protection | Disponible | Voir la pièce |
| 7 | 61170016R | Filtre aire | Non reliée | |
| 8 | 61170040DR | Couvercle filtre air | Non reliée | |
| 9 | 61290088R | Tuyau | Disponible | Voir la pièce |
| 10 | 61070011AR | Soupape | Disponible | Voir la pièce |
| 11 | 4098377R | Bande | Disponible | Voir la pièce |
| 12 | 4161211R | Passetube | Disponible | Voir la pièce |
| 13 | 61070079AR | Bouchon | Disponible | Voir la pièce |
| 14 | 61170006 | Poulie de démarrage | Disponible | Voir la pièce |
| 15 | 61170131 | Tuyau | Disponible | Voir la pièce |
| 16 | 61370639R | Filtre mix | Disponible | Voir la pièce |
| 17 | 61170061R | Reservoir | Disponible | Voir la pièce |
| 18 | 61170041R | Pied | Non reliée | |
| 19 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 20 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 21 | 3801013R | Vis | Disponible | Voir la pièce |
| 22 | 3801051R | Vis | Disponible | Voir la pièce |
| 23 | 61170015 | Bride termique | Disponible | Voir la pièce |
| 24 | 61170152 | Tuyau | Disponible | Voir la pièce |
| 25 | 61170153 | Tuyau | Disponible | Voir la pièce |
| 26 | 61170020 | Joint | Disponible | Voir la pièce |
| 27 | 61170184R | Joint | Disponible | Voir la pièce |
| 28 | 61170185R | Bride termique | Disponible | Voir la pièce |
| 29 | 61170200 | Kit carburateur WYA-58 | Disponible | Voir la pièce |

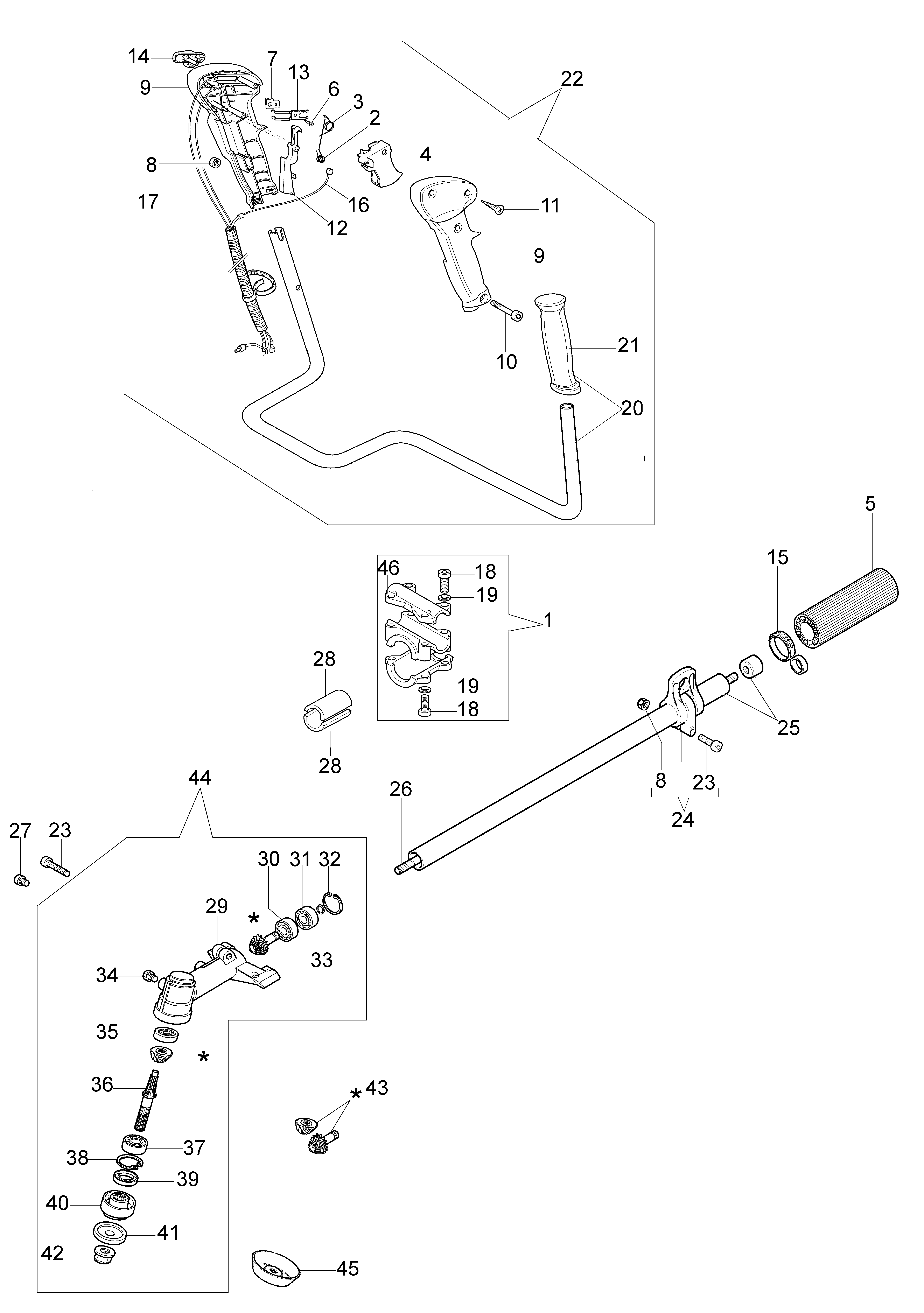

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 074000183AR | Etau | Disponible | Voir la pièce |
| 2 | 61170095R | Ressort | Disponible | Voir la pièce |
| 3 | 61170096R | Ressort | Non reliée | |
| 4 | 61170091R | Levier accelerateur | Non reliée | |
| 5 | 4162154B | Poignée | Disponible | Voir la pièce |
| 6 | 3960061AR | Vis | Disponible | Voir la pièce |
| 7 | 61170113 | Bride | Disponible | Voir la pièce |
| 8 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 8 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 9 | 61072048 | Kit poignée | Disponible | Voir la pièce |
| 9 | 61072048 | Kit poignée | Disponible | Voir la pièce |
| 10 | 3801016R | Vis | Disponible | Voir la pièce |
| 11 | 3960067AR | Vis | Disponible | Voir la pièce |
| 12 | 61170092 | Levier | Disponible | Voir la pièce |
| 13 | 61170093 | Bride | Disponible | Voir la pièce |
| 14 | 61170094R | Curseur | Non reliée | |
| 15 | 61170132R | Passe-cable | Disponible | Voir la pièce |
| 16 | 61170098 | Cable accellerateur | Disponible | Voir la pièce |
| 17 | 61170097 | Cable | Disponible | Voir la pièce |
| 18 | 3801013R | Vis | Disponible | Voir la pièce |
| 18 | 3801013R | Vis | Disponible | Voir la pièce |
| 19 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 19 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 20 | 61072037AR | Guidon | Non reliée | |
| 21 | 61040140R | Poignée | Disponible | Voir la pièce |
| 22 | 61172016 | Guidon compl. | Disponible | Voir la pièce |
| 23 | 3801015R | Vis | Disponible | Voir la pièce |
| 23 | 3801015R | Vis | Disponible | Voir la pièce |
| 24 | 61170175R | Bande | Disponible | Voir la pièce |
| 25 | 61072047R | Tuyau Ø24 | Disponible | Voir la pièce |
| 26 | 61170075R | Arbre trasmission | Disponible | Voir la pièce |
| 27 | 3901008R | Vis | Disponible | Voir la pièce |
| 28 | 61170072R | Amortisseur | Disponible | Voir la pièce |
| 28 | 61170072R | Amortisseur | Disponible | Voir la pièce |
| 29 | 61170119AR | Boite engrenage | Disponible | Voir la pièce |
| 30 | 3034030 | Roulement | Disponible | Voir la pièce |
| 31 | 3035044 | Roulement | Disponible | Voir la pièce |
| 32 | 3025026 | Bague | Disponible | Voir la pièce |
| 33 | 3024009R | Bague | Disponible | Voir la pièce |
| 34 | 3906015R | Vis | Non reliée | |
| 35 | 3035045R | Roulement | Disponible | Voir la pièce |
| 36 | 61170122 | Arbre | Disponible | Voir la pièce |
| 37 | 3034008R | Roulement | Disponible | Voir la pièce |
| 38 | 3025018R | Bague seeger | Disponible | Voir la pièce |
| 39 | 61170134 | Bague | Disponible | Voir la pièce |
| 40 | 61170123R | Moyeu | Non reliée | |
| 41 | 61170124R | Flasque inférieure | Non reliée | |
| 42 | 3933105R | Ecrou | Non reliée | |
| 43 | 61170135 | Kit engranages | Disponible | Voir la pièce |
| 44 | 61170066DR | Couple conique Ø24 | Non reliée | |
| 45 | 61110074AR | Protection | Non reliée | |
| 46 | 072700264CR | Etau | Disponible | Voir la pièce |

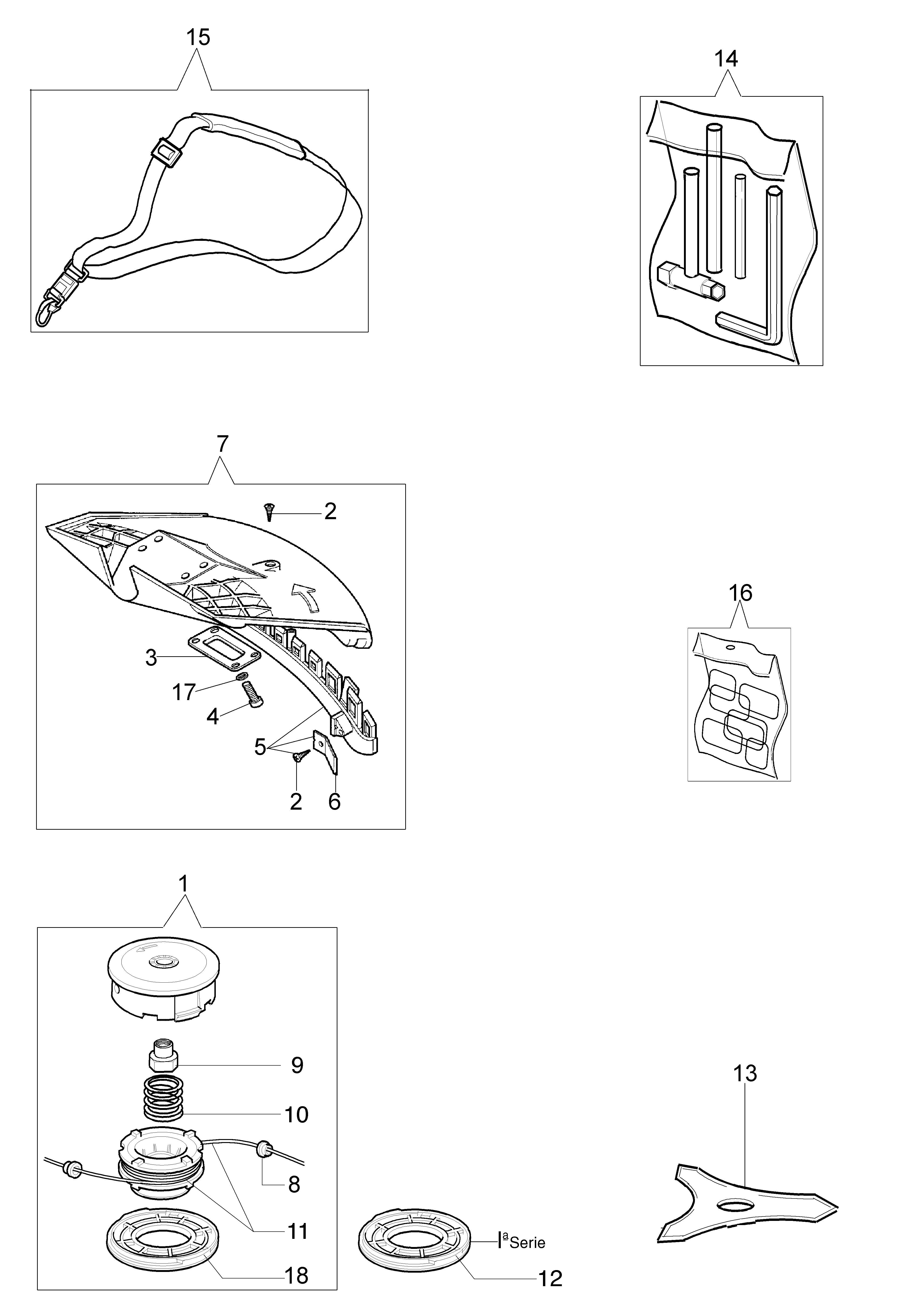

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61459100 | Tete fil nylon cpl. Ø 2,4 | Disponible | Voir la pièce |
| 2 | 3960040R | Vis | Disponible | Voir la pièce |
| 2 | 3960040R | Vis | Disponible | Voir la pièce |
| 3 | 61240161R | Plaque | Disponible | Voir la pièce |
| 4 | 3801010R | Goupille | Disponible | Voir la pièce |
| 5 | 61330252 | Bande | Non reliée | |
| 6 | 4174275R | Lame | Disponible | Voir la pièce |
| 7 | 61102032CR | Protection | Non reliée | |
| 8 | 4199005AR | Bague | Disponible | Voir la pièce |
| 9 | 61110076R | Insert (female) | Non reliée | |
| 10 | 4199004R | Ressort | Non reliée | |
| 11 | 4199052 | Bobine | Disponible | Voir la pièce |
| 12 | 4199026A | Couvercle | Disponible | Voir la pièce |
| 13 | 4095673BR | Disque à 3 lames | Disponible | Voir la pièce |
| 14 | 61170111 | Kit outils | Disponible | Voir la pièce |
| 15 | 4160463AR | Harnais | Disponible | Voir la pièce |
| 16 | 61172045 | Kit etiquettes | Disponible | Voir la pièce |
| 17 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 18 | 4199046 | Couvercle | Disponible | Voir la pièce |
