Vue Éclatée OS 255
Retrouvez les pièces détachées, références et repères disponibles pour OS 255.

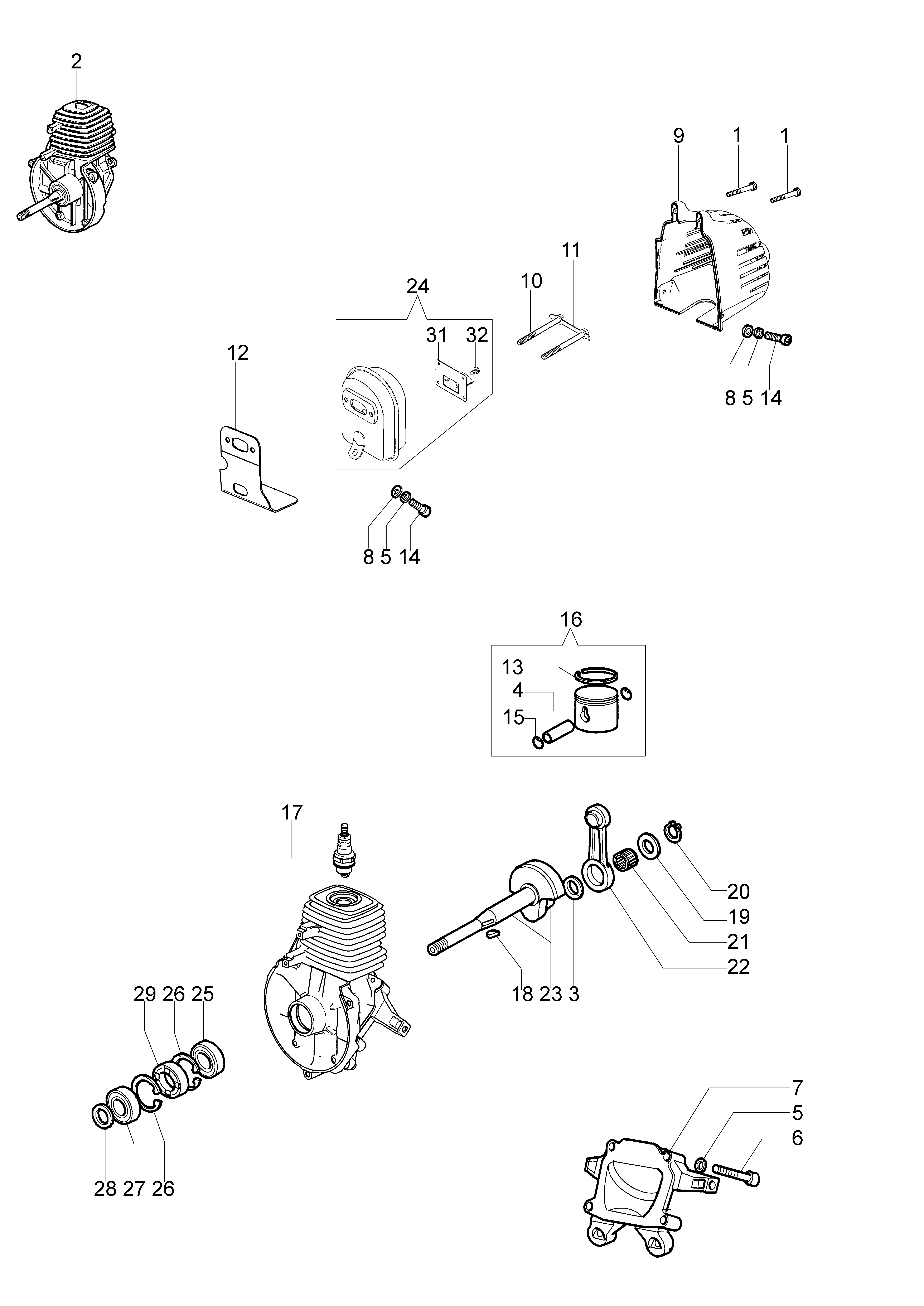

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3960067AR | Vis | Disponible | Voir la pièce |
| 1 | 3960067AR | Vis | Disponible | Voir la pièce |
| 2 | 61030049AR | Short block | Disponible | Voir la pièce |
| 3 | 4098683R | Rondelle | Disponible | Voir la pièce |
| 4 | 61030182R | Goupille | Disponible | Voir la pièce |
| 5 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 5 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 5 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 6 | 3801015R | Vis | Disponible | Voir la pièce |
| 7 | 61010001R | Couvercle | Disponible | Voir la pièce |
| 8 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 8 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 9 | 61030042R | Couvre-pot | Non reliée | |
| 10 | 3806028 | Vis | Disponible | Voir la pièce |
| 11 | 4095211R | Bride | Disponible | Voir la pièce |
| 12 | 61030067AR | Joint | Non reliée | |
| 13 | 072700048R | Segment Ø34 | Non reliée | |
| 14 | 3801010R | Goupille | Disponible | Voir la pièce |
| 14 | 3801010R | Goupille | Disponible | Voir la pièce |
| 15 | 4160025R | Bague | Disponible | Voir la pièce |
| 16 | 4161030CR | Piston complet Ø34 | Disponible | Voir la pièce |
| 17 | 3055118R | Bougie | Non reliée | |
| 18 | 4098232R | Clavette | Disponible | Voir la pièce |
| 19 | 3064005AR | Rondelle | Disponible | Voir la pièce |
| 20 | 3024010R | Bague seeger | Disponible | Voir la pièce |
| 21 | 3037026R | Cage a aguilles | Disponible | Voir la pièce |
| 22 | 4161599AR | Bielle | Non reliée | |
| 23 | 61030174R | Vilebrequin | Disponible | Voir la pièce |
| 24 | 61032083 | Pot compl. | Disponible | Voir la pièce |
| 25 | 3035023R | Roulement | Non reliée | |
| 26 | 3025019R | Bague | Disponible | Voir la pièce |
| 26 | 3025019R | Bague | Disponible | Voir la pièce |
| 27 | 3035023R | Roulement | Non reliée | |
| 28 | 4160124R | Rondelle | Disponible | Voir la pièce |
| 29 | 3050030R | Bague | Disponible | Voir la pièce |
| 31 | 61030105R | Deflecteur | Disponible | Voir la pièce |
| 32 | 012000028 | Vis | Disponible | Voir la pièce |

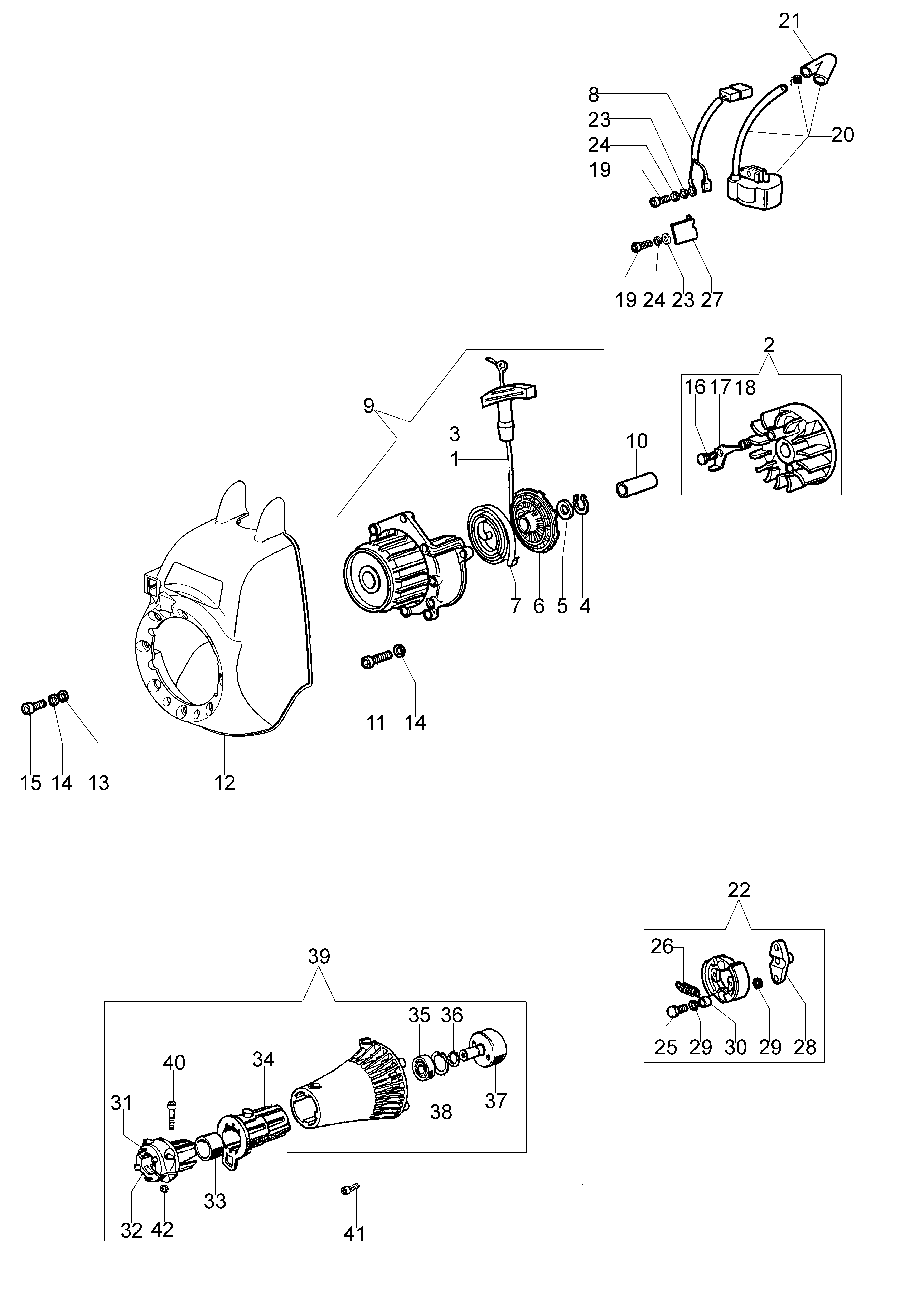

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 4160125R | Cordelette | Disponible | Voir la pièce |
| 2 | 61030179R | Volant | Disponible | Voir la pièce |
| 3 | 4191020AR | Poignée de démarrage | Non reliée | |
| 4 | 3024018R | Bague | Disponible | Voir la pièce |
| 5 | 4161150R | Bague | Disponible | Voir la pièce |
| 6 | 4161148AR | Poulie | Non reliée | |
| 7 | 004000132R | Ressort | Non reliée | |
| 8 | 4162358 | Cable | Disponible | Voir la pièce |
| 9 | 4161160AR | Demarrage complet | Non reliée | |
| 10 | 4160072R | Entretoise | Disponible | Voir la pièce |
| 11 | 3801011R | Vis | Disponible | Voir la pièce |
| 12 | 61030048R | Carter | Disponible | Voir la pièce |
| 13 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 14 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 14 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 15 | 3801009R | Vis | Non reliée | |
| 16 | 4161151 | Pivot | Disponible | Voir la pièce |
| 17 | 4138441R | Cliquet | Disponible | Voir la pièce |
| 18 | 4161186AR | Ressort | Non reliée | |
| 19 | 3801101R | Vis | Non reliée | |
| 19 | 3801101R | Vis | Non reliée | |
| 20 | 2501009R | Bobine | Disponible | Voir la pièce |
| 21 | 4098064R | Capot de bougie | Non reliée | |
| 22 | 61030177R | Embrayage | Disponible | Voir la pièce |
| 23 | 3916004R | Rondelle | Disponible | Voir la pièce |
| 23 | 3916004R | Rondelle | Disponible | Voir la pièce |
| 24 | 3819005R | Rondelle | Disponible | Voir la pièce |
| 24 | 3819005R | Rondelle | Disponible | Voir la pièce |
| 25 | 3806035R | Vis | Disponible | Voir la pièce |
| 26 | 61030190R | Ressort | Disponible | Voir la pièce |
| 27 | 4160146AR | Deflecteur | Disponible | Voir la pièce |
| 28 | 61030189R | Entraineur | Disponible | Voir la pièce |
| 29 | 3918007R | Rondelle | Disponible | Voir la pièce |
| 29 | 3918007R | Rondelle | Disponible | Voir la pièce |
| 30 | 61030191R | Bague | Disponible | Voir la pièce |
| 31 | 61010021 | Entretoise | Disponible | Voir la pièce |
| 32 | 61010020R | Entretoise | Disponible | Voir la pièce |
| 33 | 4161364R | Bague | Non reliée | |
| 34 | 4161428AR | Manchon | Non reliée | |
| 35 | 3035023R | Roulement | Non reliée | |
| 36 | 3024012R | Bague seeger | Disponible | Voir la pièce |
| 37 | 4161343R | Cloche embrayage | Disponible | Voir la pièce |
| 38 | 3025019R | Bague | Disponible | Voir la pièce |
| 39 | 61012009AR | Carter embrague | Non reliée | |
| 40 | 3801016R | Vis | Disponible | Voir la pièce |
| 41 | 4175074R | Vis | Disponible | Voir la pièce |
| 42 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |

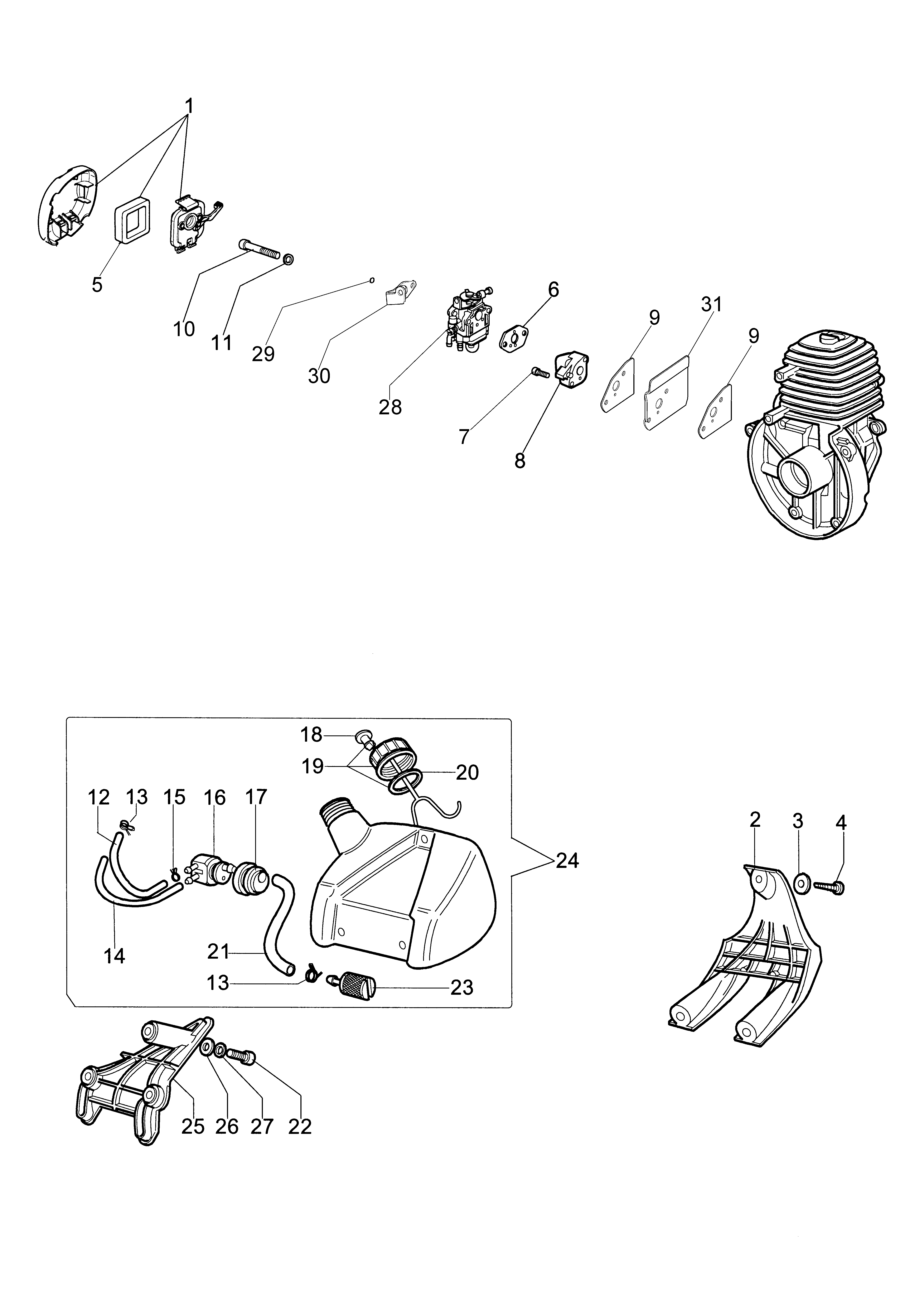

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61162017A | Kit filtre air | Disponible | Voir la pièce |
| 2 | 61010004R | Pied | Non reliée | |
| 3 | 3918010R | Rondelle | Disponible | Voir la pièce |
| 4 | 3960115R | Vis | Disponible | Voir la pièce |
| 5 | 61160014AR | Filtre aire | Non reliée | |
| 6 | 4161438R | Joint | Non reliée | |
| 7 | 3801051R | Vis | Disponible | Voir la pièce |
| 8 | 4162256BR | Bride termique | Disponible | Voir la pièce |
| 9 | 61030112BR | Joint | Disponible | Voir la pièce |
| 9 | 61030112BR | Joint | Disponible | Voir la pièce |
| 10 | 3801012R | Vis | Disponible | Voir la pièce |
| 11 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 12 | 4162297R | Tuyau | Non reliée | |
| 13 | 4098377R | Bande | Disponible | Voir la pièce |
| 13 | 4098377R | Bande | Disponible | Voir la pièce |
| 14 | 4162316R | Tuyau | Non reliée | |
| 15 | 3059002 | Bande | Disponible | Voir la pièce |
| 16 | 4162270AR | Jeu de raccords | Disponible | Voir la pièce |
| 17 | 4162268R | Bague | Non reliée | |
| 18 | 4098658AR | Soupape | Disponible | Voir la pièce |
| 19 | 4151258R | Bouchon compl. | Non reliée | |
| 20 | 4100308AR | Joint | Disponible | Voir la pièce |
| 21 | 3073019AR | Tuyau | Disponible | Voir la pièce |
| 22 | 3801010R | Goupille | Disponible | Voir la pièce |
| 23 | 61370639R | Filtre mix | Disponible | Voir la pièce |
| 24 | 61032026AR | Reservoir complet | Non reliée | |
| 25 | 61010002R | Support | Non reliée | |
| 26 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 27 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 28 | 2318393R | Carburateur | Disponible | Voir la pièce |
| 29 | 3049004 | Bague or | Disponible | Voir la pièce |
| 30 | 61150025R | Etrier | Disponible | Voir la pièce |
| 31 | 61030113R | Joint | Disponible | Voir la pièce |

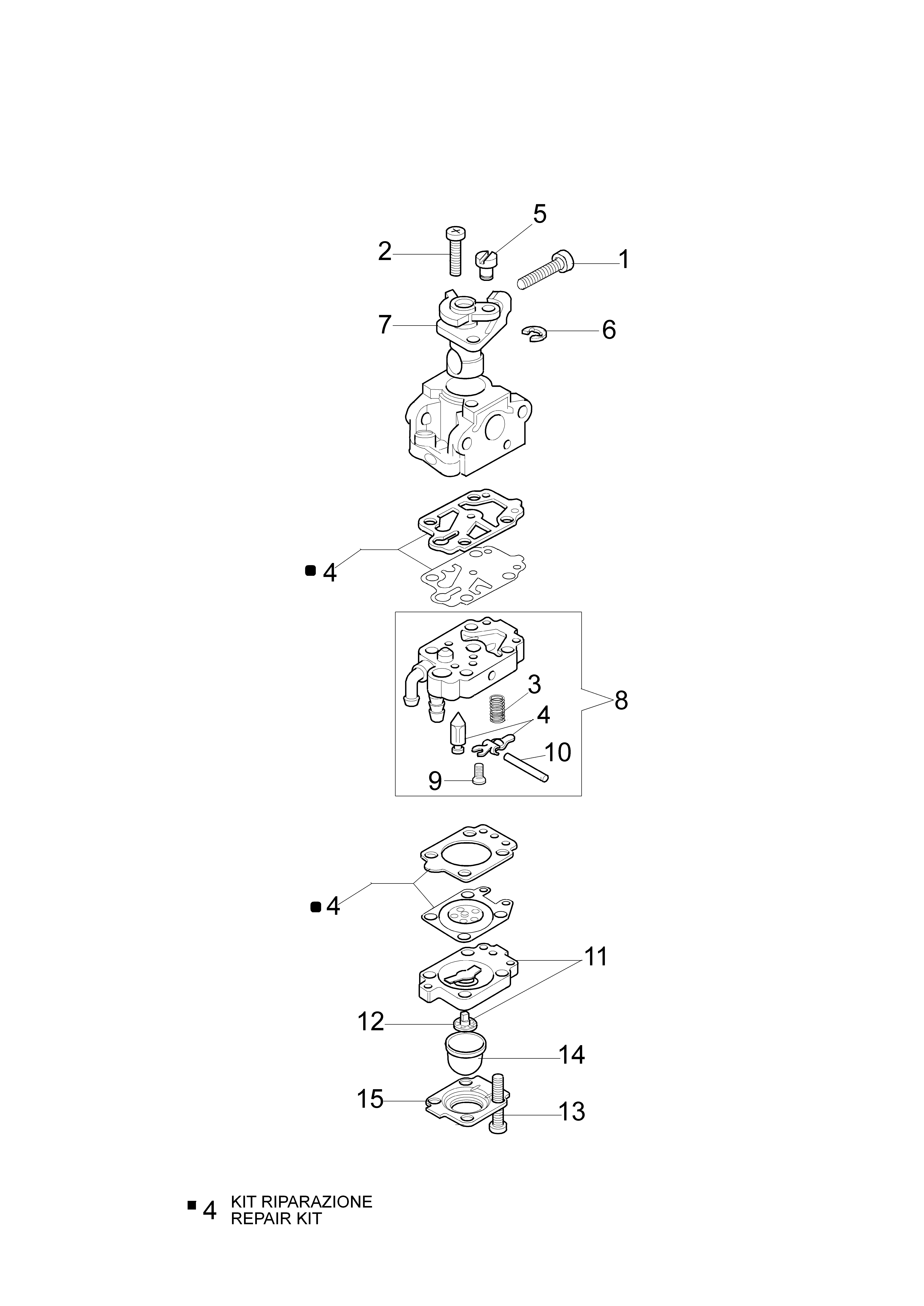

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 2318583 | Vis | Disponible | Voir la pièce |
| 2 | 2318954 | Vis | Disponible | Voir la pièce |
| 3 | 2318568 | Ressort | Disponible | Voir la pièce |
| 4 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 4 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 4 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 4 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 5 | 2318577 | Ecrou | Disponible | Voir la pièce |
| 6 | 2318189 | Bague | Disponible | Voir la pièce |
| 7 | 2318958 | Soupape | Disponible | Voir la pièce |
| 8 | 2318567 | Corp pompe | Disponible | Voir la pièce |
| 9 | 2318569 | Vis | Disponible | Voir la pièce |
| 10 | 003300201 | Axe | Disponible | Voir la pièce |
| 11 | 2318570 | Corp primer | Disponible | Voir la pièce |
| 12 | 2318592R | Soupape | Non reliée | |
| 13 | 2318585 | Vis | Disponible | Voir la pièce |
| 14 | 2318572 | Pompe | Disponible | Voir la pièce |
| 15 | 2318571 | Couvercle | Disponible | Voir la pièce |

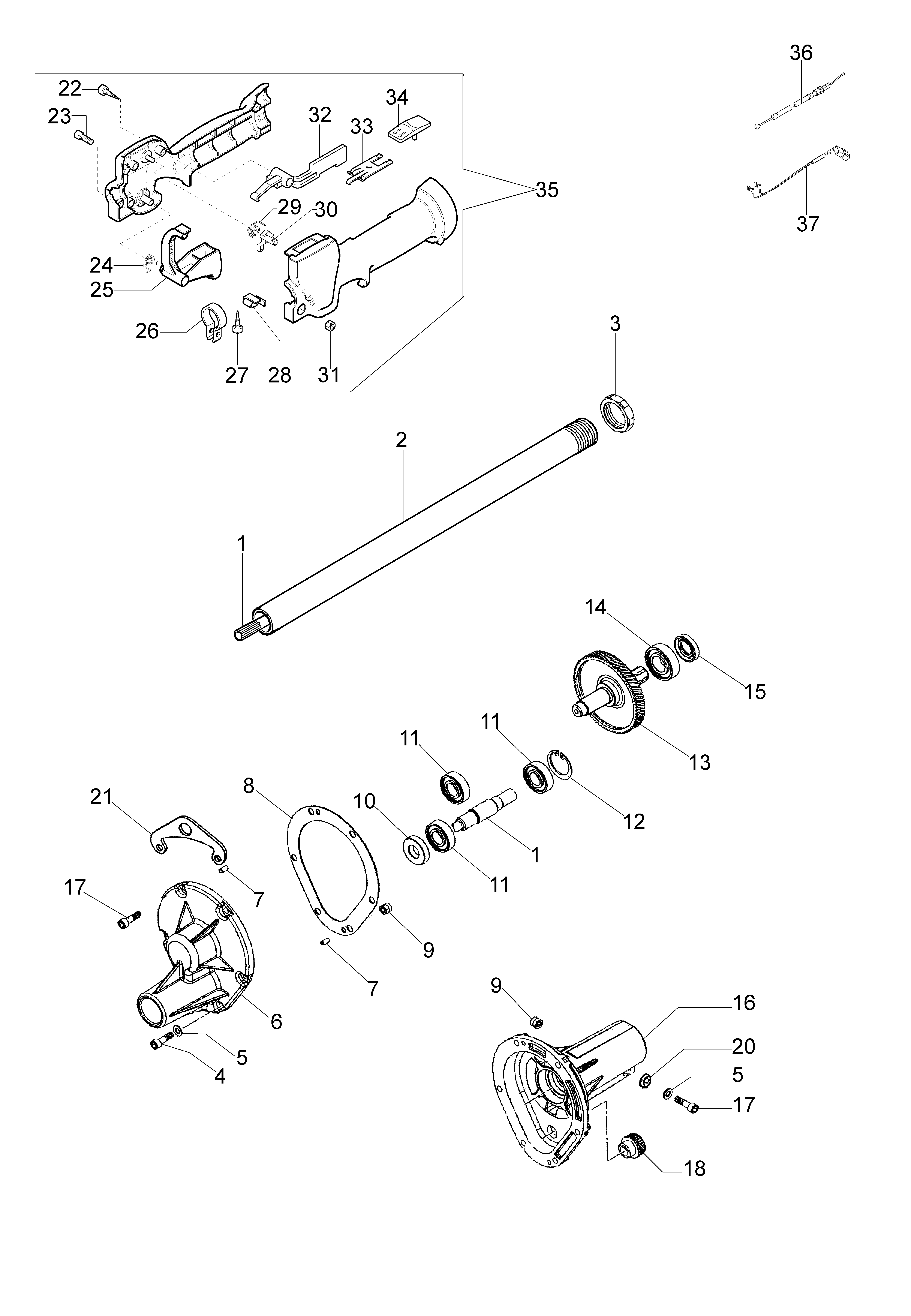

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | CS01890120 | Pignon 9 dts | Disponible | Voir la pièce |
| 1 | CS01890120 | Pignon 9 dts | Disponible | Voir la pièce |
| 2 | CS01400154 | Tuyau | Disponible | Voir la pièce |
| 3 | CS01610111 | Ecrou | Disponible | Voir la pièce |
| 4 | CS01060273 | Vis | Disponible | Voir la pièce |
| 5 | CS01010102 | Rondelle | Disponible | Voir la pièce |
| 5 | CS01010102 | Rondelle | Disponible | Voir la pièce |
| 6 | CS01830163 | Couvercle | Disponible | Voir la pièce |
| 7 | CS01590142 | Goupille | Disponible | Voir la pièce |
| 7 | CS01590142 | Goupille | Disponible | Voir la pièce |
| 8 | CS01230229 | Joint | Disponible | Voir la pièce |
| 9 | CS01000101 | Ecrou | Disponible | Voir la pièce |
| 9 | CS01000101 | Ecrou | Disponible | Voir la pièce |
| 10 | CS01230224 | Bague | Disponible | Voir la pièce |
| 11 | CS01270107 | Roulement | Disponible | Voir la pièce |
| 11 | CS01270107 | Roulement | Disponible | Voir la pièce |
| 11 | CS01270107 | Roulement | Disponible | Voir la pièce |
| 12 | CS01260145 | Bague | Disponible | Voir la pièce |
| 13 | CS61970004 | Couronne compl. | Disponible | Voir la pièce |
| 14 | CS01270178 | Roulement | Disponible | Voir la pièce |
| 15 | CS01260174 | Bague | Disponible | Voir la pièce |
| 16 | CS61710051 | Corp | Disponible | Voir la pièce |
| 17 | CS01060156 | Vis | Disponible | Voir la pièce |
| 17 | CS01060156 | Vis | Disponible | Voir la pièce |
| 18 | CS01330161 | Bouchon + OR | Disponible | Voir la pièce |
| 20 | CS01280160 | Entretoise | Disponible | Voir la pièce |
| 21 | CS01600162 | Support | Disponible | Voir la pièce |
| 22 | 3960067AR | Vis | Disponible | Voir la pièce |
| 23 | 3801011R | Vis | Disponible | Voir la pièce |
| 24 | 61040056R | Ressort | Disponible | Voir la pièce |
| 25 | 61040049R | Levier accelerateur | Non reliée | |
| 26 | 61010019R | Bande | Disponible | Voir la pièce |
| 27 | 3960061AR | Vis | Disponible | Voir la pièce |
| 28 | 61040054R | Bride | Disponible | Voir la pièce |
| 29 | 61040057R | Ressort | Disponible | Voir la pièce |
| 30 | 61040052 | Cliquet | Disponible | Voir la pièce |
| 31 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 32 | 61040050AR | Levier | Disponible | Voir la pièce |
| 33 | 61040053R | Bride | Disponible | Voir la pièce |
| 34 | 61040051R | Curseur | Non reliée | |
| 35 | 61012006AR | Poignee | Non reliée | |
| 36 | 61040058R | Cable accellerateur | Disponible | Voir la pièce |
| 37 | 61010023AR | Cable | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | CS01710314 | Corp droit | Disponible | Voir la pièce |
| 2 | CS01060170 | Vis | Disponible | Voir la pièce |
| 3 | CS01010245 | Rondelle | Disponible | Voir la pièce |
| 3 | CS01010245 | Rondelle | Disponible | Voir la pièce |
| 4 | CS01060445 | Vis | Disponible | Voir la pièce |
| 5 | CS01330202 | Bouchon | Disponible | Voir la pièce |
| 5 | CS01330202 | Bouchon | Disponible | Voir la pièce |
| 6 | CS01060101 | Vis | Disponible | Voir la pièce |
| 7 | CS01000101 | Ecrou | Disponible | Voir la pièce |
| 7 | CS01000101 | Ecrou | Disponible | Voir la pièce |
| 7 | CS01000101 | Ecrou | Disponible | Voir la pièce |
| 7 | CS01000101 | Ecrou | Disponible | Voir la pièce |
| 7 | CS01000101 | Ecrou | Disponible | Voir la pièce |
| 8 | CS01010102 | Rondelle | Disponible | Voir la pièce |
| 8 | CS01010102 | Rondelle | Disponible | Voir la pièce |

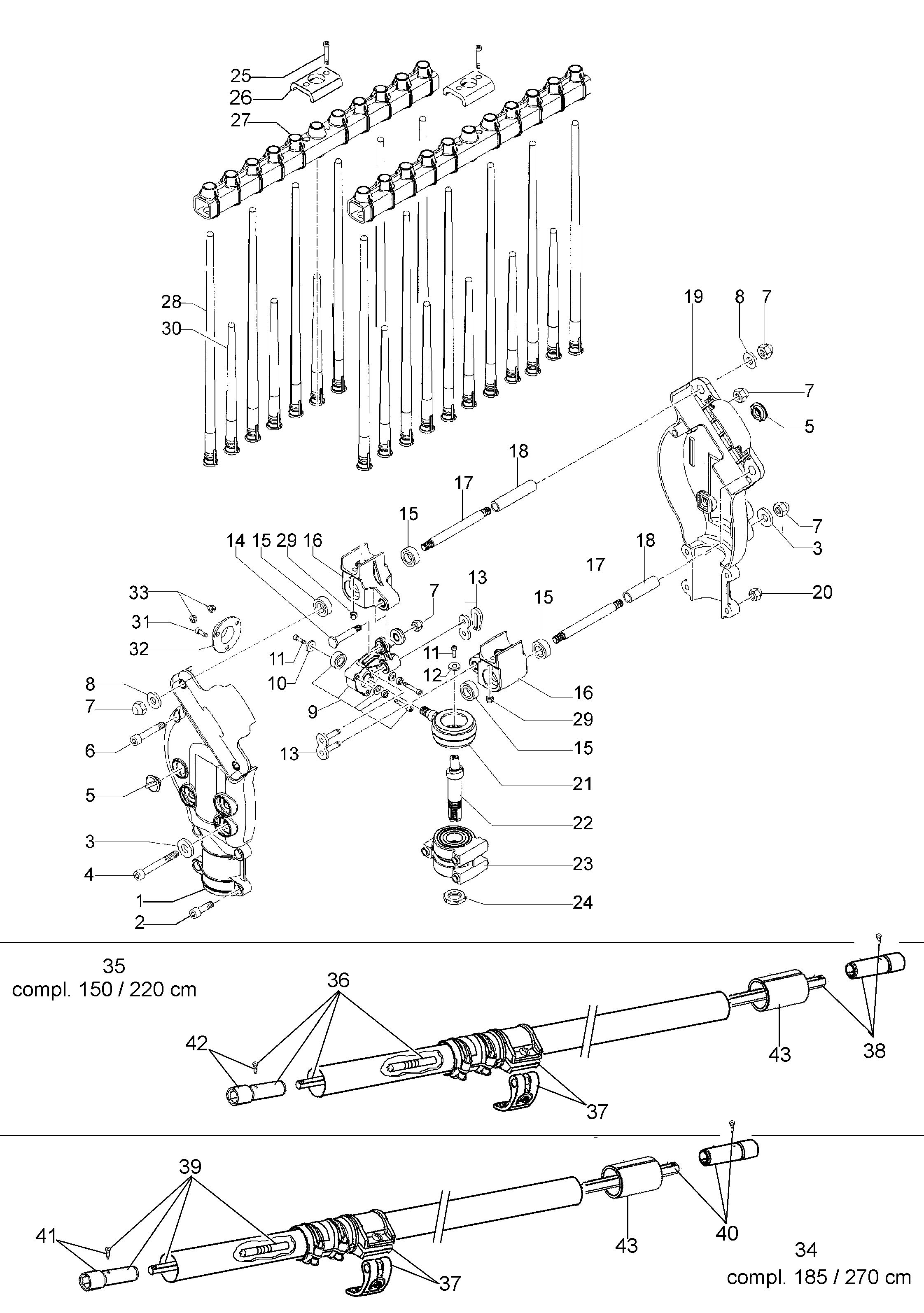

| 9 | CS61700008 | Bielle cpl. | Disponible | Voir la pièce |
| 10 | CS01010242 | Rondelle | Disponible | Voir la pièce |
| 11 | CS01060334 | Vis | Disponible | Voir la pièce |
| 11 | CS01060334 | Vis | Disponible | Voir la pièce |
| 12 | CS01010243 | Rondelle | Disponible | Voir la pièce |
| 13 | CS01820103 | Joint | Disponible | Voir la pièce |
| 13 | CS01820103 | Joint | Disponible | Voir la pièce |
| 14 | CS01250195 | Pivot | Disponible | Voir la pièce |
| 15 | CS01270131 | Roulement | Disponible | Voir la pièce |
| 15 | CS01270131 | Roulement | Disponible | Voir la pièce |
| 15 | CS01270131 | Roulement | Disponible | Voir la pièce |
| 15 | CS01270131 | Roulement | Disponible | Voir la pièce |
| 16 | CS01600266 | Support | Disponible | Voir la pièce |
| 16 | CS01600266 | Support | Disponible | Voir la pièce |
| 17 | CS01060311 | Vis | Disponible | Voir la pièce |
| 17 | CS01060311 | Vis | Disponible | Voir la pièce |
| 18 | CS01280144 | Entretoise | Disponible | Voir la pièce |
| 18 | CS01280144 | Entretoise | Disponible | Voir la pièce |
| 19 | CS01710315 | Corp gauche | Disponible | Voir la pièce |
| 20 | CS01000150 | Ecrou | Disponible | Voir la pièce |
| 21 | CS61080023 | Support arbre | Disponible | Voir la pièce |
| 22 | CS01290230R | Arbre trasmission | Non reliée | |
| 23 | CS61080024 | Support avec roulement | Disponible | Voir la pièce |
| 24 | CS01610129 | Collier | Disponible | Voir la pièce |
| 25 | CS01060167 | Vis | Disponible | Voir la pièce |
| 26 | CS01320316 | Bouchon | Disponible | Voir la pièce |
| 27 | CS01080249 | Support | Disponible | Voir la pièce |
| 28 | CS01930125 | Dent 23cm | Disponible | Voir la pièce |
| 29 | CS01000122 | Ecrou | Disponible | Voir la pièce |
| 29 | CS01000122 | Ecrou | Disponible | Voir la pièce |
| 30 | CS01930120 | Dent 15cm | Non reliée | |
| 31 | CS01060157 | Vis | Disponible | Voir la pièce |
| 32 | CS01350118 | Plaquette | Disponible | Voir la pièce |
| 33 | CS01000105 | Ecrou | Disponible | Voir la pièce |
| 34 | 68232005 | Tige cpl. 185/270cm | Disponible | Voir la pièce |
| 35 | 68232001 | Tige cpl. 150/220cm | Disponible | Voir la pièce |
| 36 | CS61070011 | Arbre cpl. 150/220cm | Disponible | Voir la pièce |
| 37 | CS61600020 | Etau cpl. | Disponible | Voir la pièce |
| 37 | CS61600020 | Etau cpl. | Disponible | Voir la pièce |
| 38 | CS61070012 | Arbre cpl. 150/220cm | Disponible | Voir la pièce |
| 39 | CS61070006 | Arbre cpl. 185/270cm | Disponible | Voir la pièce |
| 40 | CS61070008 | Arbre cpl. 185/270cm | Disponible | Voir la pièce |
| 41 | CS61970005 | Connection Ø12 | Disponible | Voir la pièce |
| 42 | CS61970006 | Connection Ø10 | Disponible | Voir la pièce |
| 43 | CS01170134 | Bague | Disponible | Voir la pièce |
| 43 | CS01170134 | Bague | Disponible | Voir la pièce |
