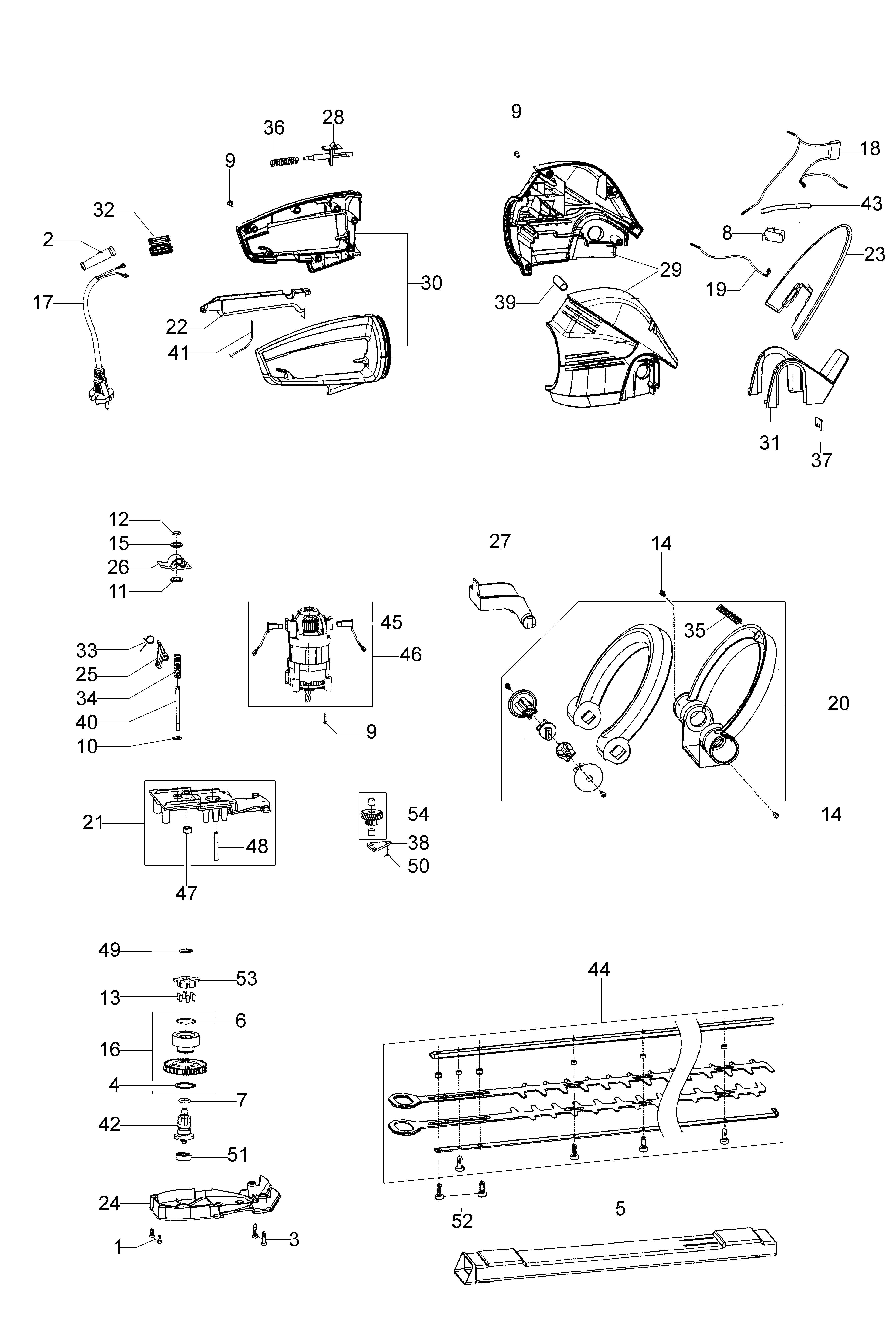

Vue Éclatée HC 750 E
Retrouvez les pièces détachées, références et repères disponibles pour HC 750 E.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | K27120211 | Vis | Disponible | Voir la pièce |
| 2 | K45190010 | Passe-cable | Disponible | Voir la pièce |
| 3 | K45190204 | Vis | Disponible | Voir la pièce |
| 4 | K45190217 | Bague | Disponible | Voir la pièce |
| 5 | K45490046 | Protection | Disponible | Voir la pièce |
| 6 | K45490069 | Bague or | Disponible | Voir la pièce |
| 7 | K45490070 | Bague or | Disponible | Voir la pièce |
| 8 | K45490142 | Interrupteur | Disponible | Voir la pièce |
| 9 | K45490232 | Vis | Disponible | Voir la pièce |
| 9 | K45490232 | Vis | Disponible | Voir la pièce |
| 9 | K45490232 | Vis | Disponible | Voir la pièce |
| 10 | K45490233 | Bague seeger | Disponible | Voir la pièce |
| 11 | K45490235 | Rondelle | Disponible | Voir la pièce |
| 12 | K45490237 | Bague seeger | Disponible | Voir la pièce |
| 13 | K45490239R | Rouleau | Non reliée | |
| 14 | K45490244 | Vis | Disponible | Voir la pièce |
| 14 | K45490244 | Vis | Disponible | Voir la pièce |
| 15 | K45490411 | Rondelle | Disponible | Voir la pièce |
| 16 | K45491801R | Engrenage compl. | Non reliée | |
| 17 | K45530110 | Cable | Disponible | Voir la pièce |
| 18 | K45530124 | Condensateur | Disponible | Voir la pièce |
| 19 | K45530125 | Cable | Disponible | Voir la pièce |
| 20 | K45580200 | Poignee complete | Disponible | Voir la pièce |
| 21 | K45580122 | Support | Disponible | Voir la pièce |
| 22 | K45590105R | Levier | Non reliée | |
| 23 | K45590106 | Protege main | Disponible | Voir la pièce |
| 24 | K45590107 | Plaquette | Disponible | Voir la pièce |
| 25 | K45590108 | Levier | Disponible | Voir la pièce |
| 26 | K45590109 | Curseur | Disponible | Voir la pièce |
| 27 | K45590111 | Levier | Disponible | Voir la pièce |
| 28 | K45590117R | Interrupteur | Non reliée | |
| 29 | K45590080 | Boite moteur | Disponible | Voir la pièce |
| 30 | K45590186 | Poignee complete | Disponible | Voir la pièce |
| 31 | K45590153 | Support | Disponible | Voir la pièce |
| 32 | K45590154 | Etau | Disponible | Voir la pièce |
| 33 | K45590201 | Ressort | Disponible | Voir la pièce |
| 34 | K45590202 | Ressort | Disponible | Voir la pièce |
| 35 | K45590204 | Ressort | Disponible | Voir la pièce |
| 36 | K45590205 | Ressort | Disponible | Voir la pièce |
| 37 | K45590220 | Feutre | Disponible | Voir la pièce |
| 38 | K45590401 | Plaquette | Disponible | Voir la pièce |
| 39 | K45590402 | Goupille | Disponible | Voir la pièce |
| 40 | K45590404 | Goupille | Disponible | Voir la pièce |
| 41 | K45590406 | Cable | Disponible | Voir la pièce |
| 42 | K45590433 | Came | Disponible | Voir la pièce |
| 43 | K45590806 | Gaine | Disponible | Voir la pièce |
| 44 | YK45590842 | Groupe lames | Disponible | Voir la pièce |
| 45 | K45690147 | Charbon | Disponible | Voir la pièce |
| 46 | K45691884 | Moteur électrique | Non reliée | |
| 47 | K45690243 | Bague | Disponible | Voir la pièce |
| 48 | K45690246 | Pivot | Disponible | Voir la pièce |
| 49 | K45690248 | Bague | Disponible | Voir la pièce |
| 50 | K45690255 | Vis | Disponible | Voir la pièce |
| 51 | K45690260R | Roulement | Non reliée | |
| 52 | K45690273 | Vis | Disponible | Voir la pièce |
| 53 | K45690433 | Support | Disponible | Voir la pièce |
| 54 | K45680010 | Kit engranages | Non reliée |
