Vue Éclatée PW 190
Retrouvez les pièces détachées, références et repères disponibles pour PW 190.

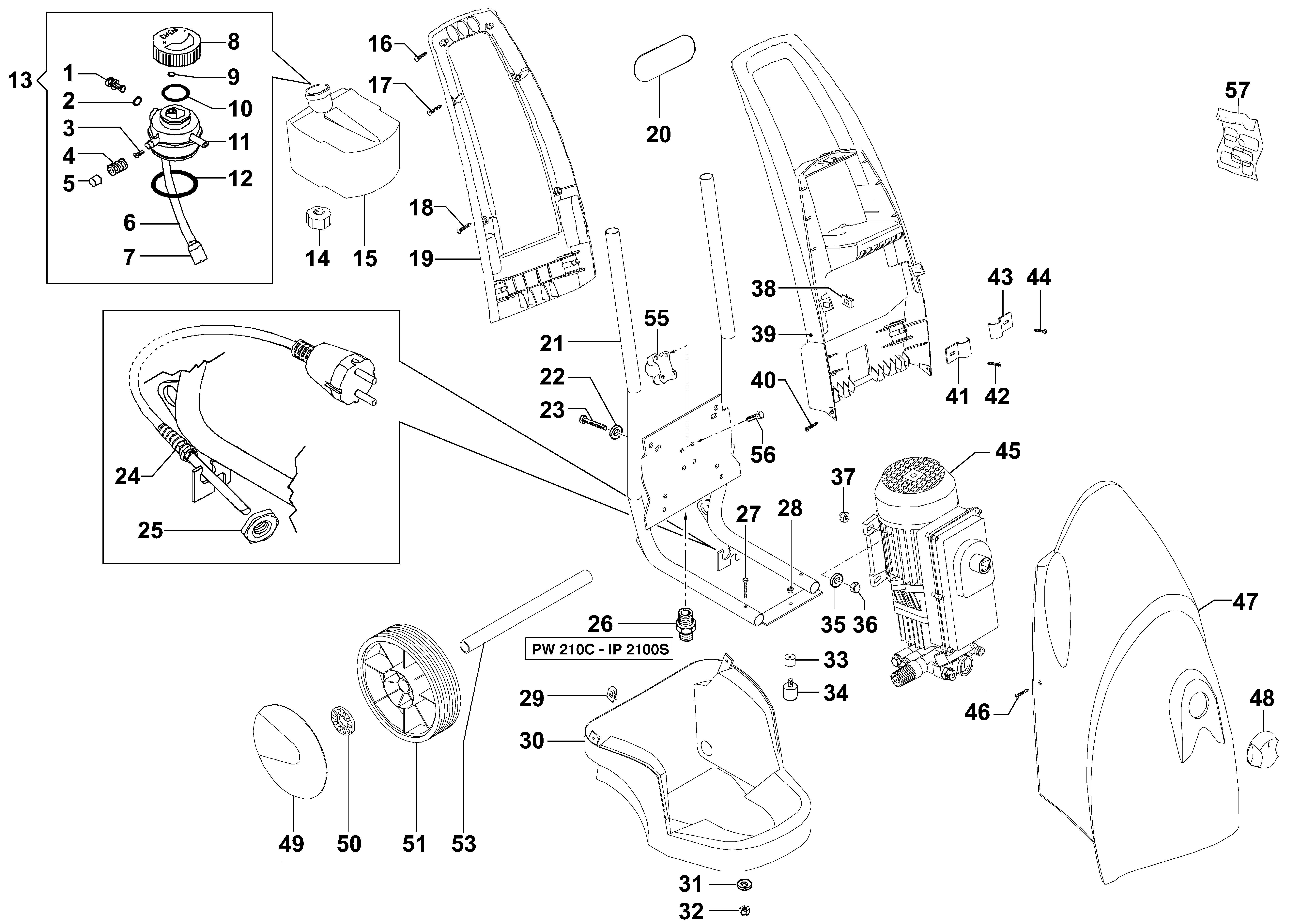

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | CH32020261 | Bouchon | Disponible | Voir la pièce |
| 2 | CH12100417 | Bague or | Disponible | Voir la pièce |
| 3 | CH36000101 | Soupape | Disponible | Voir la pièce |
| 4 | CH18020209 | Ressort | Disponible | Voir la pièce |
| 5 | CH32000081 | Bouchon | Disponible | Voir la pièce |
| 6 | CH32080828 | Tuyau | Disponible | Voir la pièce |
| 7 | CH10020109 | Filtre | Disponible | Voir la pièce |
| 8 | CH18170061 | Bouchon | Disponible | Voir la pièce |
| 9 | CH12100014 | Bague or | Disponible | Voir la pièce |
| 10 | CH12100203 | Bague or | Disponible | Voir la pièce |
| 11 | CH32000079A | Bouchon | Non reliée | |
| 12 | CH12100200 | Bague or | Disponible | Voir la pièce |
| 13 | CH33120007 | Bouchon | Disponible | Voir la pièce |
| 14 | CH12270037 | Collier | Disponible | Voir la pièce |
| 15 | CH30290016 | Tanque | Disponible | Voir la pièce |
| 16 | CH36230028 | Vis | Disponible | Voir la pièce |
| 17 | CH36230029 | Vis | Disponible | Voir la pièce |
| 18 | CH36230029 | Vis | Disponible | Voir la pièce |
| 19 | CH14110027 | Poignee | Disponible | Voir la pièce |
| 20 | CH12100216 | Bague or | Disponible | Voir la pièce |
| 21 | CH32060284 | Châssis | Disponible | Voir la pièce |
| 22 | CH28110016 | Rondelle | Disponible | Voir la pièce |
| 23 | CH36070018 | Vis | Disponible | Voir la pièce |
| 24 | CH24340027 | Serre-câble | Disponible | Voir la pièce |
| 25 | CH12270028 | Collier | Disponible | Voir la pièce |
| 26 | CH20000007 | Nipple | Disponible | Voir la pièce |
| 27 | CH36230017 | Vis | Disponible | Voir la pièce |
| 28 | CH06040011 | Ecrou | Disponible | Voir la pièce |
| 29 | CH24030087 | Plaquette | Disponible | Voir la pièce |
| 30 | CH04790104 | Kit capot | Disponible | Voir la pièce |
| 31 | CH28110092 | Rondelle | Disponible | Voir la pièce |
| 32 | CH06040046 | Ecrou | Disponible | Voir la pièce |
| 33 | CH06010225 | Entretoise | Disponible | Voir la pièce |
| 34 | CH30020567 | Support | Disponible | Voir la pièce |
| 35 | CH28110016 | Rondelle | Disponible | Voir la pièce |
| 36 | CH06040039 | Ecrou | Disponible | Voir la pièce |
| 37 | CH06000063 | Ecrou | Disponible | Voir la pièce |
| 38 | CH24030085 | Plaquette | Disponible | Voir la pièce |
| 39 | CH04790102 | Capot | Disponible | Voir la pièce |
| 40 | CH36230021 | Vis | Disponible | Voir la pièce |
| 41 | CH30020554 | Support | Disponible | Voir la pièce |
| 42 | CH36230021 | Vis | Disponible | Voir la pièce |
| 43 | CH30020556 | Support | Disponible | Voir la pièce |
| 44 | CH36230021 | Vis | Disponible | Voir la pièce |
| 45 | CH73010407 | Motopompe | Disponible | Voir la pièce |
| 46 | CH36200003 | Vis | Disponible | Voir la pièce |
| 47 | CH04790106 | Capot | Disponible | Voir la pièce |
| 48 | CH18170062 | Poignée | Disponible | Voir la pièce |
| 49 | CH04020293 | Enjoliveur | Disponible | Voir la pièce |
| 50 | CH00090260 | Bague | Disponible | Voir la pièce |
| 51 | CH28100049 | Roue | Disponible | Voir la pièce |
| 53 | CH00170011 | Essieu roue | Disponible | Voir la pièce |
| 55 | CH28033382 | Support | Disponible | Voir la pièce |
| 56 | CH36070015 | Vis | Disponible | Voir la pièce |
| 57 | CH3215593400 | Kit etiquettes | Disponible | Voir la pièce |

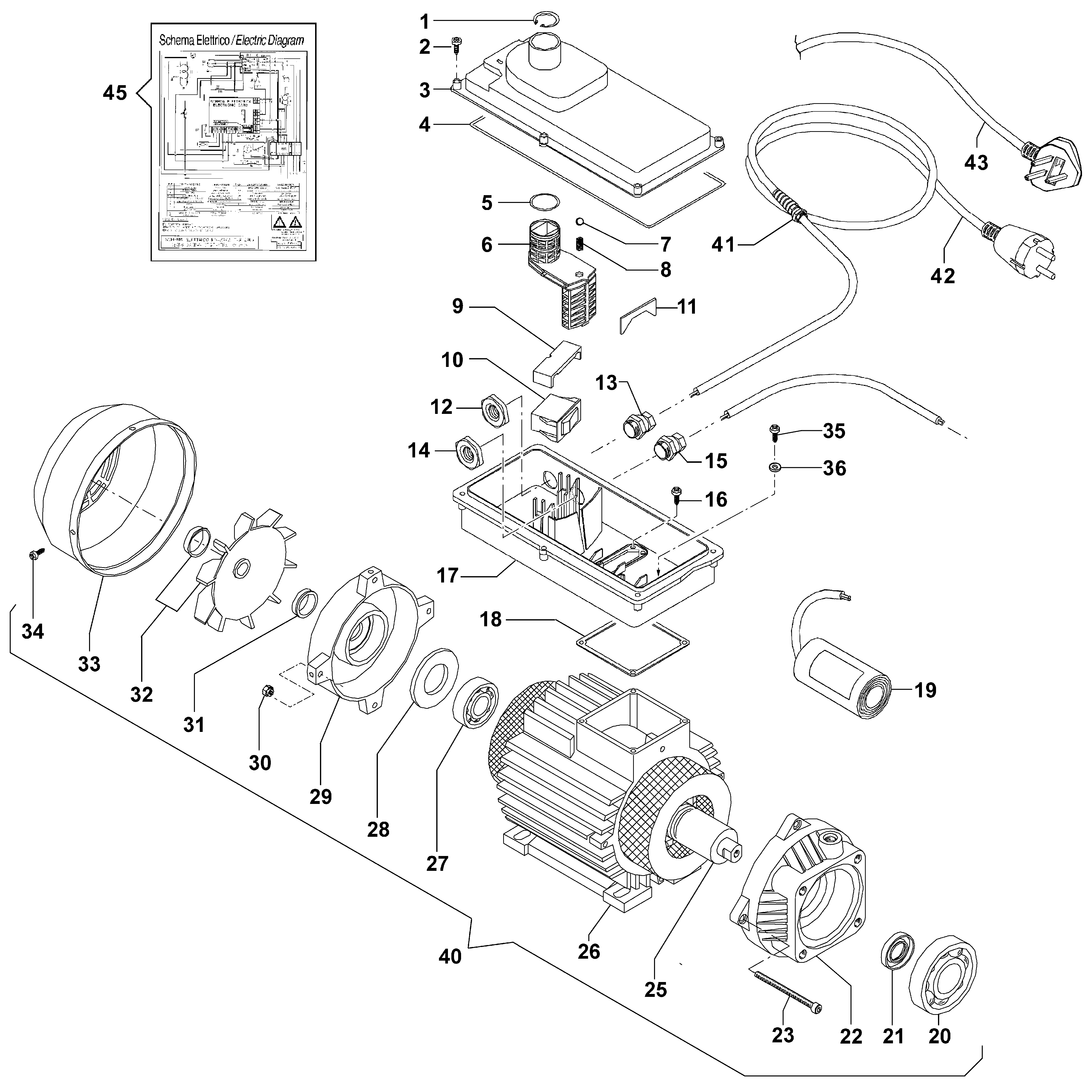

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | CH00090263 | Bague | Disponible | Voir la pièce |
| 2 | CH36050096 | Vis | Disponible | Voir la pièce |
| 3 | CH04020245 | Couvercle | Disponible | Voir la pièce |
| 4 | CH12010143 | Joint | Disponible | Voir la pièce |
| 5 | CH12100394 | Bague or | Disponible | Voir la pièce |
| 6 | CH16000079 | Levier | Disponible | Voir la pièce |
| 7 | CH30030007 | Bille | Disponible | Voir la pièce |
| 8 | CH18020195 | Ressort | Disponible | Voir la pièce |
| 9 | CH04180044 | Arrêt | Disponible | Voir la pièce |
| 10 | CH14100084 | Interrupteur | Disponible | Voir la pièce |
| 11 | CH06010292 | Entretoise | Disponible | Voir la pièce |
| 12 | CH12270028 | Collier | Disponible | Voir la pièce |
| 13 | CH24340027 | Serre-câble | Disponible | Voir la pièce |
| 14 | CH12270028 | Collier | Disponible | Voir la pièce |
| 15 | CH24340036 | Passe-cable | Disponible | Voir la pièce |
| 16 | CH36250046 | Vis | Disponible | Voir la pièce |
| 17 | CH30010537 | Boîtier élect. | Disponible | Voir la pièce |
| 18 | CH12010127 | Joint | Disponible | Voir la pièce |
| 19 | CH04340045 | Condensateur | Disponible | Voir la pièce |
| 20 | CH04380098 | Roulement | Disponible | Voir la pièce |
| 21 | CH00190036 | Bague | Disponible | Voir la pièce |
| 22 | CH30020611 | Flasque | Disponible | Voir la pièce |
| 23 | CH36090208 | Vis | Disponible | Voir la pièce |
| 25 | CH00010551 | Arbre | Disponible | Voir la pièce |
| 26 | CH30410225 | Kit stator | Disponible | Voir la pièce |
| 27 | CH04380083 | Roulement | Disponible | Voir la pièce |
| 28 | CH00090327 | Bague | Disponible | Voir la pièce |
| 29 | CH10090244 | Flasque | Disponible | Voir la pièce |
| 30 | CH06040046 | Ecrou | Disponible | Voir la pièce |
| 31 | CH12410051 | Joint | Disponible | Voir la pièce |
| 32 | CH36320072 | Kit ventilateur moteur | Disponible | Voir la pièce |
| 33 | CH04020310 | Couvercle ventilateur | Disponible | Voir la pièce |
| 34 | CH36250052 | Vis | Disponible | Voir la pièce |
| 35 | CH36250042 | Vis | Disponible | Voir la pièce |
| 36 | CH28190007 | Rondelle | Disponible | Voir la pièce |
| 40 | CH18310498 | Moteur électrique | Disponible | Voir la pièce |
| 41 | CH24340036 | Passe-cable | Disponible | Voir la pièce |
| 42 | CH04560260 | Cable | Disponible | Voir la pièce |
| 43 | CH04560268 | Câble | Disponible | Voir la pièce |
| 45 | CH16100787 | Schéma électrique (drawing) | Disponible | Voir la pièce |

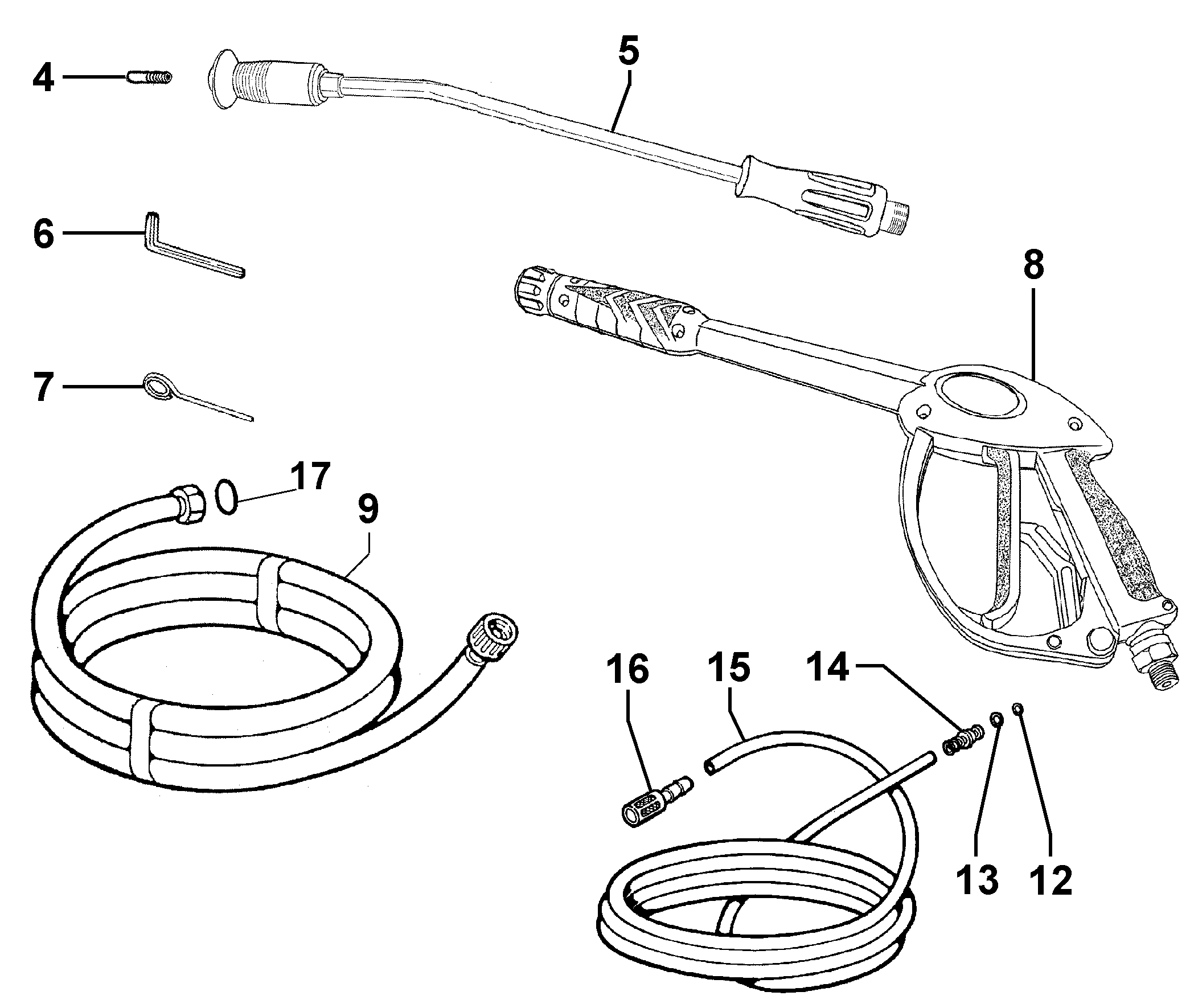

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 4 | CH34000343 | Gicleur | Disponible | Voir la pièce |
| 5 | CH33010920 | Lance | Disponible | Voir la pièce |
| 6 | CH04540037 | Bague | Disponible | Voir la pièce |
| 7 | CH04550013 | Epingle | Disponible | Voir la pièce |
| 8 | CH24100117A | Kit pistolet | Disponible | Voir la pièce |
| 9 | 68500025 | Kit tuyau caout. | Disponible | Voir la pièce |
| 12 | CH12100469 | Joint | Disponible | Voir la pièce |
| 13 | CH12100014 | Bague or | Disponible | Voir la pièce |
| 14 | CH28000101 | Raccord | Disponible | Voir la pièce |
| 15 | CH32080829 | Tuyau | Disponible | Voir la pièce |
| 16 | CH10020109 | Filtre | Disponible | Voir la pièce |
| 17 | CH12100218 | Bague or | Disponible | Voir la pièce |

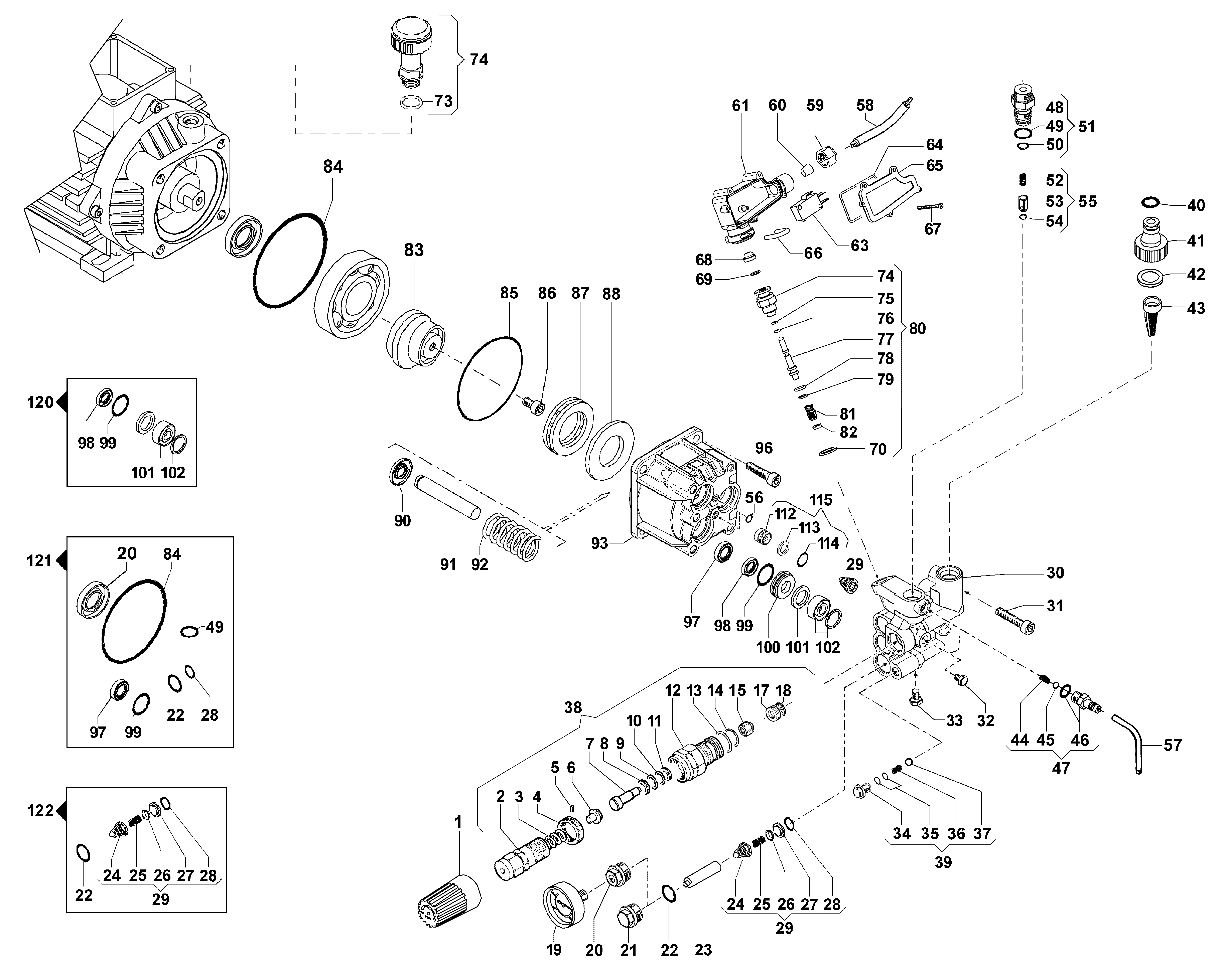

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | CH18170064 | Poignée | Disponible | Voir la pièce |
| 2 | CH02040073 | Bague | Disponible | Voir la pièce |
| 3 | CH12150584 | Soupape | Disponible | Voir la pièce |
| 4 | CH12270022 | Collier | Disponible | Voir la pièce |
| 5 | CH36220049 | Vis | Disponible | Voir la pièce |
| 6 | CH00090367 | Entretoise | Disponible | Voir la pièce |
| 7 | CH24090148 | Tige | Disponible | Voir la pièce |
| 8 | CH00090365 | Bague | Disponible | Voir la pièce |
| 9 | CH12100406 | Bague or | Non reliée | |
| 10 | CH12100159 | Joint | Non reliée | |
| 11 | CH00090366 | Bague | Disponible | Voir la pièce |
| 12 | CH02040071 | Bague | Disponible | Voir la pièce |
| 13 | CH12100615 | Joint | Disponible | Voir la pièce |
| 14 | CH12100616 | Joint | Disponible | Voir la pièce |
| 15 | CH30020673 | Support | Disponible | Voir la pièce |
| 17 | CH30090013A | Soupape | Non reliée | |
| 18 | CH12100403 | Bague or | Non reliée | |
| 19 | CH18160125 | Manomètre | Disponible | Voir la pièce |
| 20 | CH32020318 | Bouchon | Disponible | Voir la pièce |
| 20 | CH32020318 | Bouchon | Disponible | Voir la pièce |
| 21 | CH32020236 | Bouchon | Disponible | Voir la pièce |
| 22 | CH12100151 | Bague or | Disponible | Voir la pièce |
| 22 | CH12100151 | Bague or | Disponible | Voir la pièce |
| 22 | CH12100151 | Bague or | Disponible | Voir la pièce |
| 23 | CH06010273 | Entretoise | Disponible | Voir la pièce |
| 24 | CH12050037 | Cage a aguilles | Disponible | Voir la pièce |
| 24 | CH12050037 | Cage a aguilles | Disponible | Voir la pièce |
| 25 | CH18020227 | Ressort | Disponible | Voir la pièce |
| 25 | CH18020227 | Ressort | Disponible | Voir la pièce |
| 26 | CH36040028 | Soupape | Disponible | Voir la pièce |
| 26 | CH36040028 | Soupape | Disponible | Voir la pièce |
| 27 | CH30090170 | Siege | Disponible | Voir la pièce |
| 27 | CH30090170 | Siege | Disponible | Voir la pièce |
| 28 | CH12100049 | Bague or | Disponible | Voir la pièce |
| 28 | CH12100049 | Bague or | Disponible | Voir la pièce |
| 28 | CH12100049 | Bague or | Disponible | Voir la pièce |
| 29 | CH12200058 | Kit soupape | Disponible | Voir la pièce |
| 29 | CH12200058 | Kit soupape | Disponible | Voir la pièce |
| 29 | CH12200058 | Kit soupape | Disponible | Voir la pièce |
| 30 | CH32180377 | Couvercle compl. | Disponible | Voir la pièce |
| 31 | CH36090097 | Vis | Disponible | Voir la pièce |
| 32 | CH32020018 | Bouchon | Disponible | Voir la pièce |
| 33 | CH32020018 | Bouchon | Disponible | Voir la pièce |
| 34 | CH32020319 | Bouchon | Disponible | Voir la pièce |
| 35 | CH12100463 | Joint | Disponible | Voir la pièce |
| 36 | CH18020277 | Ressort | Disponible | Voir la pièce |
| 37 | CH30030033 | Bille | Disponible | Voir la pièce |
| 38 | CH12150584 | Soupape | Disponible | Voir la pièce |
| 39 | CH50330010 | Bouchon | Disponible | Voir la pièce |
| 40 | CH12100057 | Bague or | Disponible | Voir la pièce |
| 41 | CH28030524 | Raccord | Disponible | Voir la pièce |
| 42 | CH12090111 | Joint | Disponible | Voir la pièce |
| 43 | CH10020132A | Filtre eau | Disponible | Voir la pièce |
| 44 | CH18020180 | Ressort | Disponible | Voir la pièce |
| 45 | CH30030024 | Bille | Non reliée | |
| 46 | CH28030424 | Jeu de raccords | Disponible | Voir la pièce |
| 47 | CH28030435 | Jeu de raccords | Disponible | Voir la pièce |
| 48 | CH34100353 | Éjecteur | Disponible | Voir la pièce |
| 49 | CH12100049 | Bague or | Disponible | Voir la pièce |
| 49 | CH12100049 | Bague or | Disponible | Voir la pièce |
| 50 | CH12100040 | Bague or | Disponible | Voir la pièce |
| 51 | CH34100352 | Kit éjecteur | Disponible | Voir la pièce |
| 52 | CH18020197 | Ressort | Disponible | Voir la pièce |
| 53 | CH24090086 | Piston | Disponible | Voir la pièce |
| 54 | CH12100460 | Bague or | Disponible | Voir la pièce |
| 55 | CH24090091 | Kit piston | Disponible | Voir la pièce |
| 56 | CH12100146 | Bague or | Disponible | Voir la pièce |
| 57 | CH32080829 | Tuyau | Disponible | Voir la pièce |
| 58 | CH04560326 | Cable total stop | Disponible | Voir la pièce |
| 59 | CH12000056 | Ecrou | Disponible | Voir la pièce |
| 60 | CH12010137 | Joint | Disponible | Voir la pièce |
| 61 | CH30010538 | Boite | Disponible | Voir la pièce |
| 63 | CH18250020R | Interrupteur | Non reliée | |
| 64 | CH12010136 | Bague or | Disponible | Voir la pièce |
| 65 | CH04020200 | Couvercle | Disponible | Voir la pièce |
| 66 | CH12020066 | Crochet | Disponible | Voir la pièce |
| 67 | CH36250048 | Vis | Disponible | Voir la pièce |
| 68 | CH24160112 | Protection | Disponible | Voir la pièce |
| 69 | CH00090229 | Bague | Disponible | Voir la pièce |
| 70 | CH28110127 | Rondelle | Disponible | Voir la pièce |
| 73 | CH12100093 | Bague or | Disponible | Voir la pièce |
| 74 | CH32000087 | Bouchon | Disponible | Voir la pièce |
| 74 | CH32000087 | Bouchon | Disponible | Voir la pièce |
| 74 | CH36050117 | Vis | Disponible | Voir la pièce |
| 74 | CH36050117 | Vis | Disponible | Voir la pièce |
| 75 | CH00090202 | Bague | Disponible | Voir la pièce |
| 76 | CH12100146 | Bague or | Disponible | Voir la pièce |
| 77 | CH00150200 | Tige | Disponible | Voir la pièce |
| 78 | CH00090110 | Bague | Disponible | Voir la pièce |
| 79 | CH12100055 | Bague or | Disponible | Voir la pièce |
| 80 | CH01110006C | Kit tige total-stop | Non reliée | |
| 81 | CH01110006C | Kit tige total-stop | Non reliée | |
| 82 | CH01110006C | Kit tige total-stop | Non reliée | |
| 83 | CH0006700030R | Arbre excentrique | Non reliée | |
| 84 | CH12100429 | Bague or | Disponible | Voir la pièce |
| 84 | CH12100429 | Bague or | Disponible | Voir la pièce |
| 85 | CH12100561 | Joint | Disponible | Voir la pièce |
| 86 | CH36090280 | Vis | Disponible | Voir la pièce |
| 87 | CH04360017 | Roulement | Disponible | Voir la pièce |
| 88 | CH28160088 | Entretoise | Disponible | Voir la pièce |
| 90 | CH00090267 | Bague | Disponible | Voir la pièce |
| 91 | CH24090125B | Piston | Disponible | Voir la pièce |
| 92 | CH18020276 | Ressort | Disponible | Voir la pièce |
| 93 | CH04030162 | Carter pompe | Disponible | Voir la pièce |
| 96 | CH36090280 | Vis | Disponible | Voir la pièce |
| 97 | CH00190123 | Bague | Disponible | Voir la pièce |
| 97 | CH00190123 | Bague | Disponible | Voir la pièce |
| 98 | CH12410057 | Joint | Disponible | Voir la pièce |
| 98 | CH12410057 | Joint | Disponible | Voir la pièce |
| 99 | CH12100071 | Joint | Disponible | Voir la pièce |
| 99 | CH12100071 | Joint | Disponible | Voir la pièce |
| 99 | CH12100071 | Joint | Disponible | Voir la pièce |
| 100 | CH00090309 | Bague | Disponible | Voir la pièce |
| 101 | CH00090262 | Bague | Disponible | Voir la pièce |
| 101 | CH00090262 | Bague | Disponible | Voir la pièce |
| 102 | CH12410099 | Joint | Disponible | Voir la pièce |
| 102 | CH12410099 | Joint | Disponible | Voir la pièce |
| 112 | CH32020295 | Bouchon | Disponible | Voir la pièce |
| 113 | CH00090224 | Bague | Disponible | Voir la pièce |
| 114 | CH12100093 | Bague or | Disponible | Voir la pièce |
| 115 | CH32020294 | Bouchon | Disponible | Voir la pièce |
| 120 | CH50190682 | Kit joints | Disponible | Voir la pièce |
| 121 | CH50190079 | Kit joints | Disponible | Voir la pièce |
| 122 | CH50250014A | Kit soupape | Disponible | Voir la pièce |
