Vue Éclatée BV 270
Retrouvez les pièces détachées, références et repères disponibles pour BV 270.

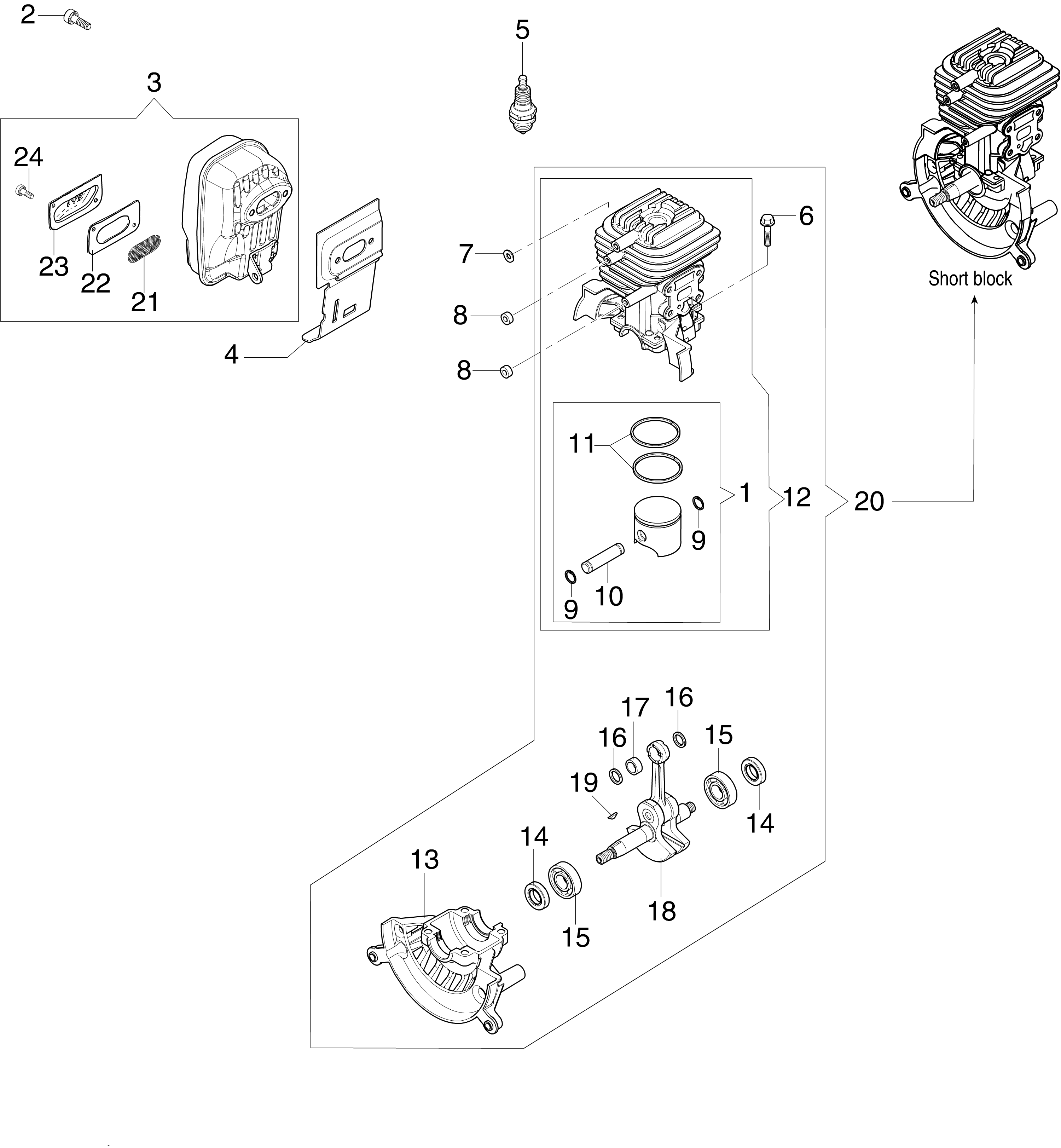

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 56552011A | Piston complet | Disponible | Voir la pièce |
| 2 | 3801068R | Vis | Disponible | Voir la pièce |
| 3 | 56560020CR | Pot compl. | Non reliée | |
| 4 | 56550033R | Deflecteur | Disponible | Voir la pièce |
| 5 | 3055101R | Bougie | Non reliée | |
| 6 | 3801051R | Vis | Disponible | Voir la pièce |
| 7 | 3916004R | Rondelle | Disponible | Voir la pièce |
| 8 | 61170014AR | Entretoise | Disponible | Voir la pièce |
| 8 | 61170014AR | Entretoise | Disponible | Voir la pièce |
| 9 | 093000167R | Bague | Disponible | Voir la pièce |
| 9 | 093000167R | Bague | Disponible | Voir la pièce |
| 10 | 072700045R | Axe piston | Disponible | Voir la pièce |
| 11 | 61050046R | Segment | Non reliée | |
| 12 | 56552012B | Cylindre compl. | Disponible | Voir la pièce |
| 13 | 61240047AR | Carter moteur | Disponible | Voir la pièce |
| 14 | 50272004R | Bague | Disponible | Voir la pièce |
| 14 | 50272004R | Bague | Disponible | Voir la pièce |
| 15 | 3034009R | Roulement | Disponible | Voir la pièce |
| 15 | 3034009R | Roulement | Disponible | Voir la pièce |
| 16 | 074000267AR | Entretoise | Disponible | Voir la pièce |
| 16 | 074000267AR | Entretoise | Disponible | Voir la pièce |
| 17 | 072700046R | Roulement | Disponible | Voir la pièce |
| 18 | 56560001R | Vilebrequin | Disponible | Voir la pièce |
| 19 | 4098232R | Clavette | Disponible | Voir la pièce |
| 20 | 56562009A | Short block | Disponible | Voir la pièce |
| 21 | 56550143R | Cache-flamme | Disponible | Voir la pièce |
| 22 | 56550159R | Joint | Disponible | Voir la pièce |
| 23 | 56560087R | Deflecteur | Disponible | Voir la pièce |
| 24 | 012000028 | Vis | Disponible | Voir la pièce |

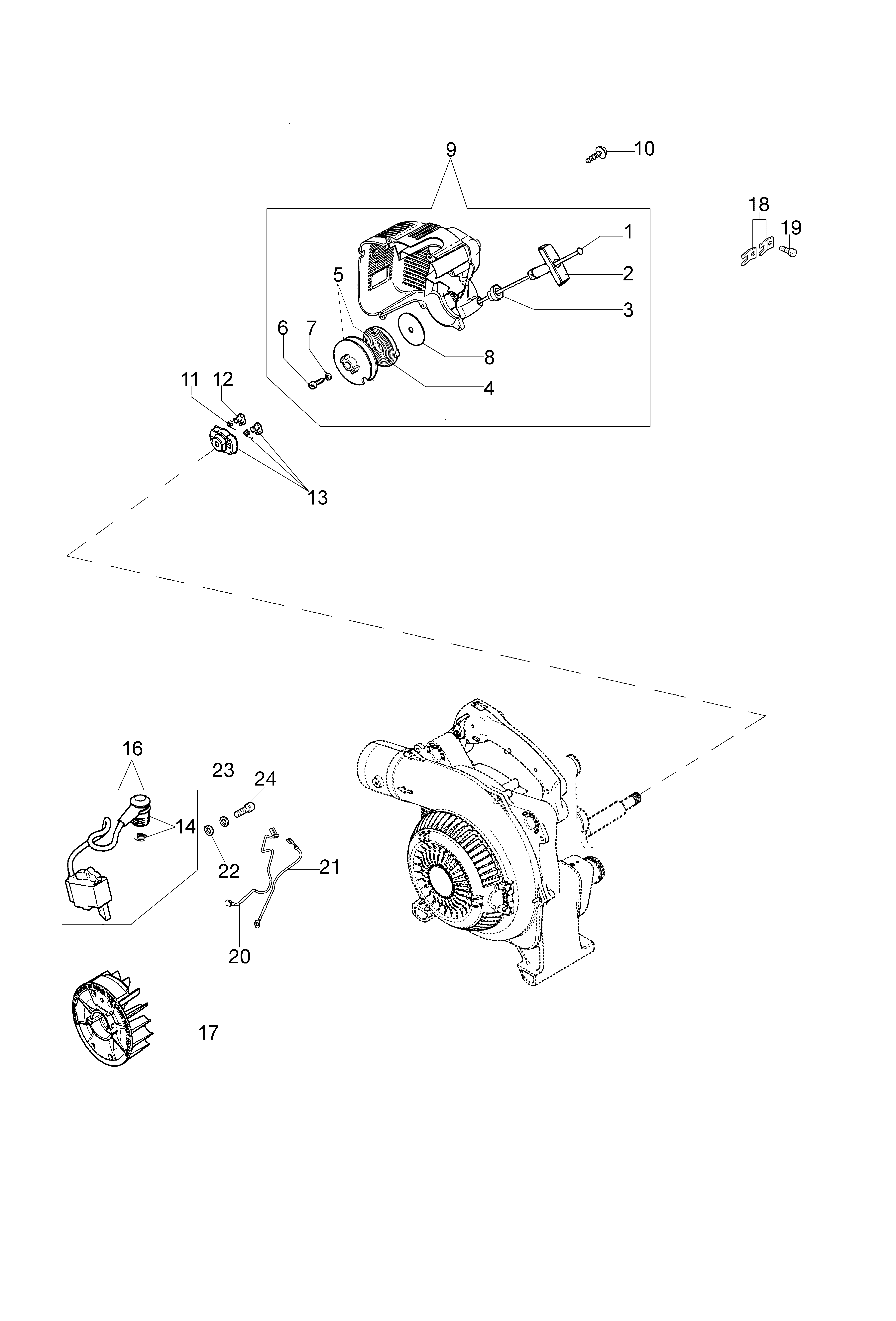

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61070019AR | Cordelette | Disponible | Voir la pièce |
| 2 | 61200015R | Poignée de démarrage | Disponible | Voir la pièce |
| 3 | 072700089R | Bague | Disponible | Voir la pièce |
| 4 | 61070036R | Ressort de démarrage | Disponible | Voir la pièce |
| 5 | 61172004R | Poulie compl. | Disponible | Voir la pièce |
| 6 | 3960070AR | Vis | Disponible | Voir la pièce |
| 7 | 094600054R | Rondelle | Non reliée | |
| 8 | 61170173R | Rondelle | Disponible | Voir la pièce |
| 9 | 56560038AR | Couvercle | Disponible | Voir la pièce |
| 10 | 3960091AR | Vis | Disponible | Voir la pièce |
| 11 | 61070039R | Ressort | Non reliée | |
| 12 | 61070038R | Cliquet | Non reliée | |
| 13 | 56560034R | Entraineur | Disponible | Voir la pièce |
| 14 | 56550222 | Capot et ressort | Disponible | Voir la pièce |
| 16 | 56550145BR | Bobine | Disponible | Voir la pièce |
| 17 | 56550134R | Volant | Disponible | Voir la pièce |
| 18 | 4191069BR | Plaque | Disponible | Voir la pièce |
| 19 | 3960030R | Vis | Disponible | Voir la pièce |
| 20 | 56560057R | Cable | Disponible | Voir la pièce |
| 21 | 56560055R | Cable | Disponible | Voir la pièce |
| 22 | 3916004R | Rondelle | Disponible | Voir la pièce |
| 23 | 006000315R | Rondelle | Disponible | Voir la pièce |
| 24 | 3801007R | Vis | Disponible | Voir la pièce |

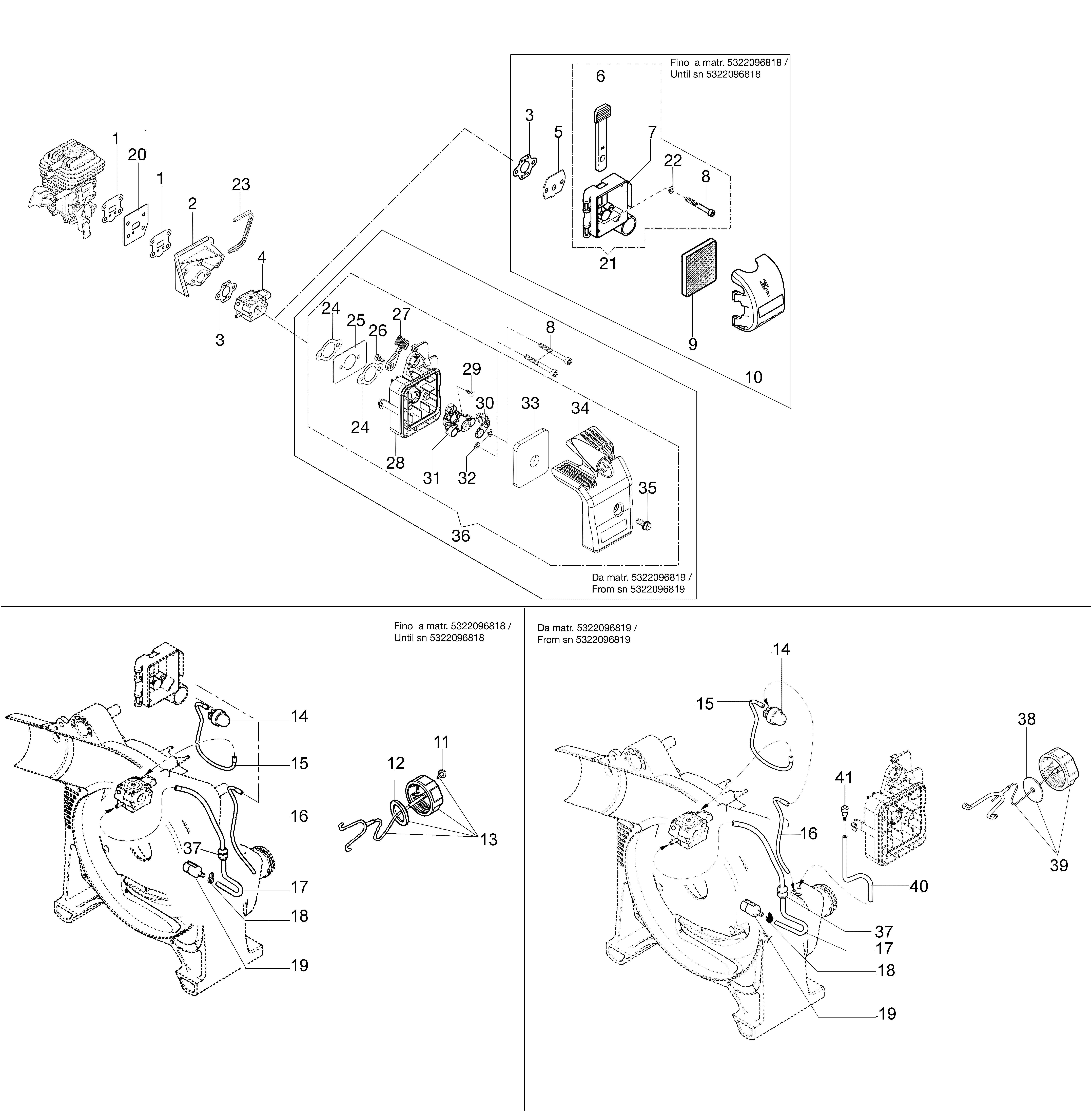

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 56550115R | Joint | Disponible | Voir la pièce |
| 1 | 56550115R | Joint | Disponible | Voir la pièce |
| 2 | 61240009ER | Bride termique | Non reliée | |
| 3 | 61200021AR | Joint | Disponible | Voir la pièce |
| 3 | 61200021AR | Joint | Disponible | Voir la pièce |
| 4 | 2318816BR | Carburateur WT-936A | Disponible | Voir la pièce |
| 5 | 56550157R | Flasque | Disponible | Voir la pièce |
| 6 | 56560005R | Levier starter | Disponible | Voir la pièce |
| 7 | - | N | Non reliée | |
| 8 | 3801012R | Vis | Disponible | Voir la pièce |
| 8 | 3801012R | Vis | Disponible | Voir la pièce |
| 9 | 56560022R | Filtre | Disponible | Voir la pièce |
| 10 | 56572009 | Kit filtre air | Disponible | Voir la pièce |
| 11 | 4098658AR | Soupape | Disponible | Voir la pièce |
| 12 | 4100308AR | Joint | Disponible | Voir la pièce |
| 13 | 4151258R | Bouchon compl. | Non reliée | |
| 14 | 2318817R | Air purge | Non reliée | |
| 14 | 2318817R | Air purge | Non reliée | |
| 15 | 56570045R | Tuyau | Disponible | Voir la pièce |
| 15 | 56570045R | Tuyau | Disponible | Voir la pièce |
| 16 | 56560053R | Tuyau | Disponible | Voir la pièce |
| 16 | 56560053R | Tuyau | Disponible | Voir la pièce |
| 17 | 56560052R | Flexible a carburant | Disponible | Voir la pièce |
| 17 | 56560052R | Flexible a carburant | Disponible | Voir la pièce |
| 18 | 4098377R | Bande | Disponible | Voir la pièce |
| 18 | 4098377R | Bande | Disponible | Voir la pièce |
| 19 | 61370639R | Filtre mix | Disponible | Voir la pièce |
| 19 | 61370639R | Filtre mix | Disponible | Voir la pièce |
| 20 | 56560079R | Deflecteur | Disponible | Voir la pièce |
| 21 | 56562003R | Support filtre | Disponible | Voir la pièce |
| 22 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 23 | 56570059R | Joint | Disponible | Voir la pièce |
| 24 | 56570058R | Joint | Disponible | Voir la pièce |
| 24 | 56570058R | Joint | Disponible | Voir la pièce |
| 25 | 56570049R | Flasque | Disponible | Voir la pièce |
| 26 | 3960121R | Vis | Disponible | Voir la pièce |
| 27 | 56570041R | Levier starter | Disponible | Voir la pièce |
| 28 | 56570047AR | Support filtre à air | Disponible | Voir la pièce |
| 29 | 320000004 | Vis | Disponible | Voir la pièce |
| 30 | 56570042R | Papillon | Disponible | Voir la pièce |
| 31 | 56570043R | Couvercle | Disponible | Voir la pièce |
| 32 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 33 | 56570040R | Filtre air flock | Non reliée | |
| 34 | 56570050R | Couvercle filtre aire | Disponible | Voir la pièce |
| 35 | 61330040AR | Vis | Disponible | Voir la pièce |
| 36 | 56572009 | Kit filtre air | Disponible | Voir la pièce |
| 37 | 4161211R | Passetube | Disponible | Voir la pièce |
| 37 | 4161211R | Passetube | Disponible | Voir la pièce |
| 38 | 61070006R | Joint | Disponible | Voir la pièce |
| 39 | 61070079AR | Bouchon | Disponible | Voir la pièce |
| 40 | 56570046R | Tuyau soupirail | Disponible | Voir la pièce |
| 41 | 61070011AR | Soupape | Disponible | Voir la pièce |

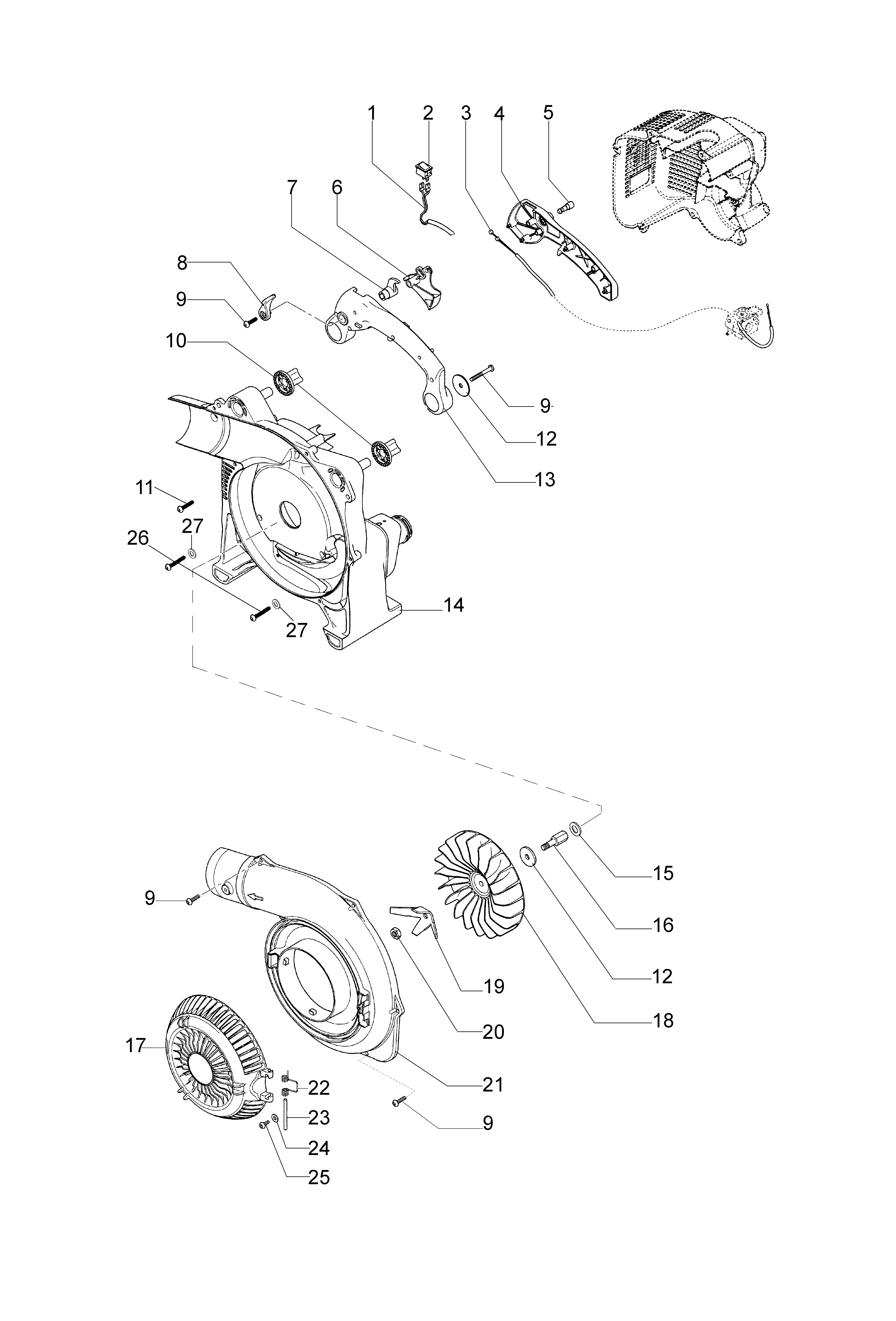

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 56560056R | Cable | Disponible | Voir la pièce |
| 2 | 2317021R | Interrupteur | Non reliée | |
| 3 | 56560051R | Cable accellerateur | Disponible | Voir la pièce |
| 4 | 56560063R | Demipoignee | Disponible | Voir la pièce |
| 5 | 56550156R | Interrupteur | Disponible | Voir la pièce |
| 6 | 56550023AR | Accelerateur | Disponible | Voir la pièce |
| 7 | 56560058R | Collier | Disponible | Voir la pièce |
| 8 | 56550026R | Levier | Disponible | Voir la pièce |
| 9 | 3960091AR | Vis | Disponible | Voir la pièce |
| 9 | 3960091AR | Vis | Disponible | Voir la pièce |
| 9 | 3960091AR | Vis | Disponible | Voir la pièce |
| 9 | 3960091AR | Vis | Disponible | Voir la pièce |
| 10 | 56560015R | Amortisseur | Disponible | Voir la pièce |
| 11 | 3801013R | Vis | Disponible | Voir la pièce |
| 12 | 56510050R | Rondelle | Disponible | Voir la pièce |
| 12 | 56510050R | Rondelle | Disponible | Voir la pièce |
| 13 | 56560062AR | Demipoignee | Disponible | Voir la pièce |
| 14 | 56560028AR | Carter gauche/reservoir | Disponible | Voir la pièce |
| 14 | 56572008R | Carter droite | Disponible | Voir la pièce |
| 15 | 3818011AR | Rondelle | Disponible | Voir la pièce |
| 16 | 56560017R | Tuyau | Disponible | Voir la pièce |
| 17 | 56560003R | Couvercle | Disponible | Voir la pièce |
| 18 | 56560010R | Ventilateur | Disponible | Voir la pièce |
| 19 | 56560027AR | Couteau | Disponible | Voir la pièce |
| 20 | 3980012R | Ecrou | Non reliée | |
| 21 | 56560023AR | Carter gauche | Disponible | Voir la pièce |
| 22 | 56560046R | Ressort | Disponible | Voir la pièce |
| 23 | 56550123R | Pivot | Disponible | Voir la pièce |
| 24 | 3918010R | Rondelle | Disponible | Voir la pièce |
| 25 | 3960070AR | Vis | Disponible | Voir la pièce |
| 26 | 3801012R | Vis | Disponible | Voir la pièce |
| 27 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 27 | 3916005R | Rondelle | Disponible | Voir la pièce |

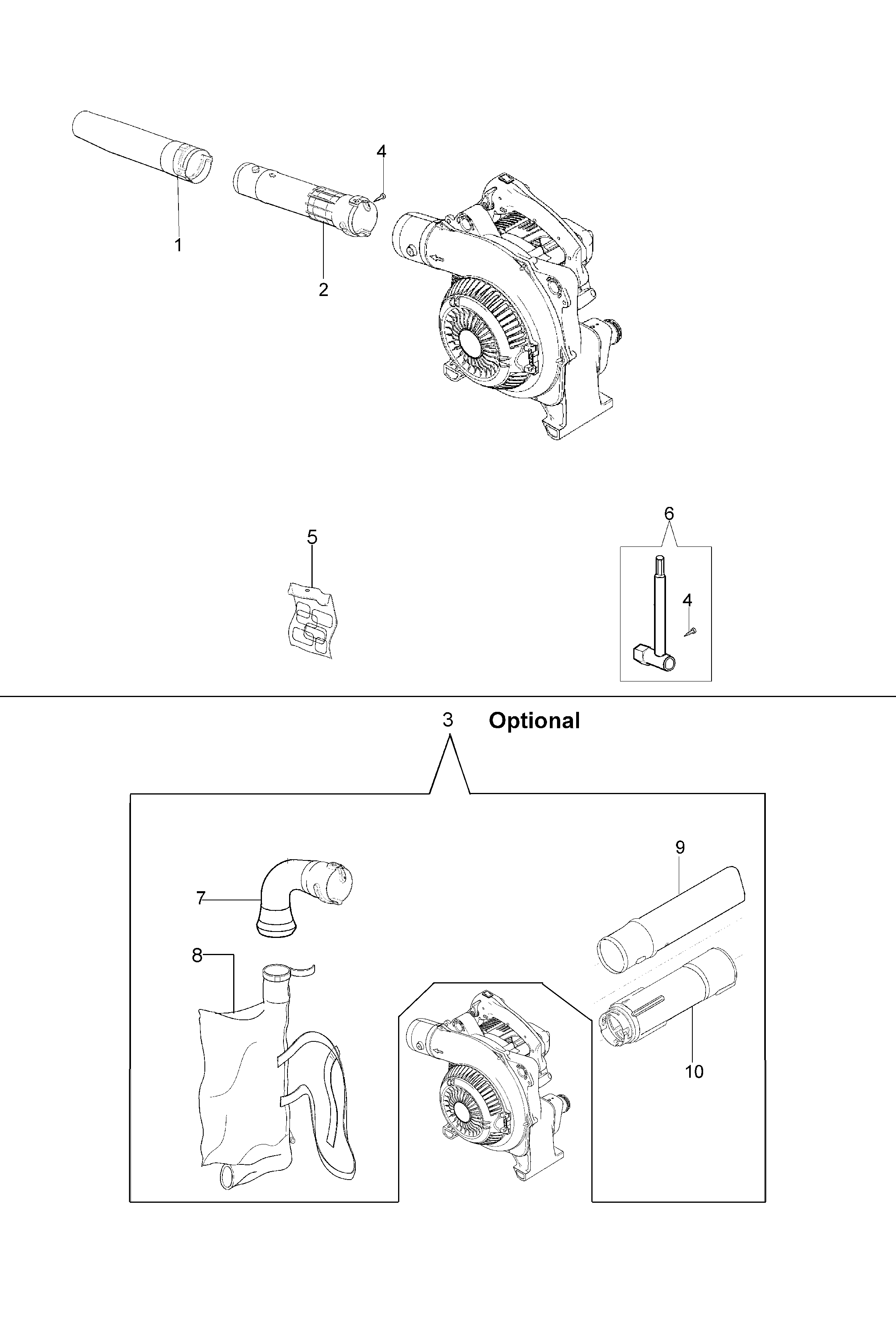

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 56550073R | Tuyau | Disponible | Voir la pièce |
| 2 | 56550127R | Tuyau | Disponible | Voir la pièce |
| 3 | 56562001A | Kit aspiration | Disponible | Voir la pièce |
| 4 | 3960121R | Vis | Disponible | Voir la pièce |
| 4 | 3960121R | Vis | Disponible | Voir la pièce |
| 5 | 56562006 | Kit etiquettes | Disponible | Voir la pièce |
| 6 | 56552010R | Kit outils | Disponible | Voir la pièce |
| 7 | 56560029R | Tuyau | Disponible | Voir la pièce |
| 8 | 56550078AR | Bac | Disponible | Voir la pièce |
| 9 | 56560067R | Tuyau | Disponible | Voir la pièce |
| 10 | 56550076AR | Tuyau | Disponible | Voir la pièce |

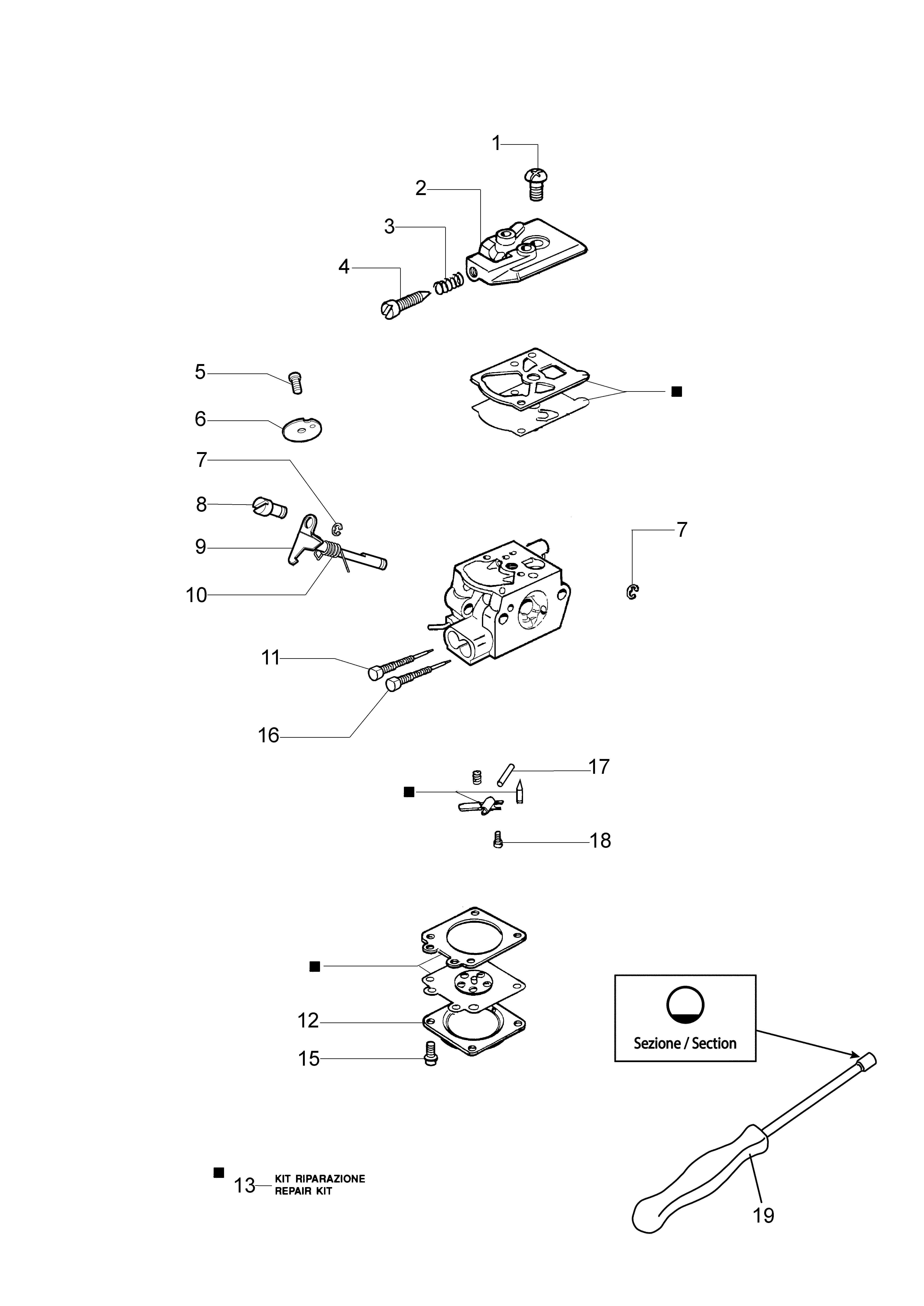

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 003300197 | Vis | Disponible | Voir la pièce |
| 2 | 2318777 | Couvercle | Disponible | Voir la pièce |
| 3 | 094600148 | Ressort | Disponible | Voir la pièce |
| 4 | 074000240 | Vis de reglage | Disponible | Voir la pièce |
| 5 | 50010141 | Vis | Disponible | Voir la pièce |
| 6 | 375100078 | Papillon | Disponible | Voir la pièce |
| 7 | 095000164 | Bague | Disponible | Voir la pièce |
| 7 | 095000164 | Bague | Disponible | Voir la pièce |
| 8 | 2318211 | Pivot | Disponible | Voir la pièce |
| 9 | 2318737 | Arbre | Disponible | Voir la pièce |
| 10 | 072700347 | Ressort | Disponible | Voir la pièce |
| 11 | 2318779 | Vis de reglage MIN | Disponible | Voir la pièce |
| 12 | 2318191 | Couvercle | Disponible | Voir la pièce |
| 13 | 2318671 | Kit réparation | Non reliée | |
| 13 | 2318671 | Kit réparation | Non reliée | |
| 13 | 2318671 | Kit réparation | Non reliée | |
| 13 | 2318671 | Kit réparation | Non reliée | |
| 15 | 035000162 | Vis | Disponible | Voir la pièce |
| 16 | 2318778 | Vis de reglage | Disponible | Voir la pièce |
| 17 | 003300201 | Axe | Disponible | Voir la pièce |
| 18 | 003300202 | Vis | Disponible | Voir la pièce |
| 19 | 3052036R | Tournevis spécial type “D-style” | Disponible | Voir la pièce |
