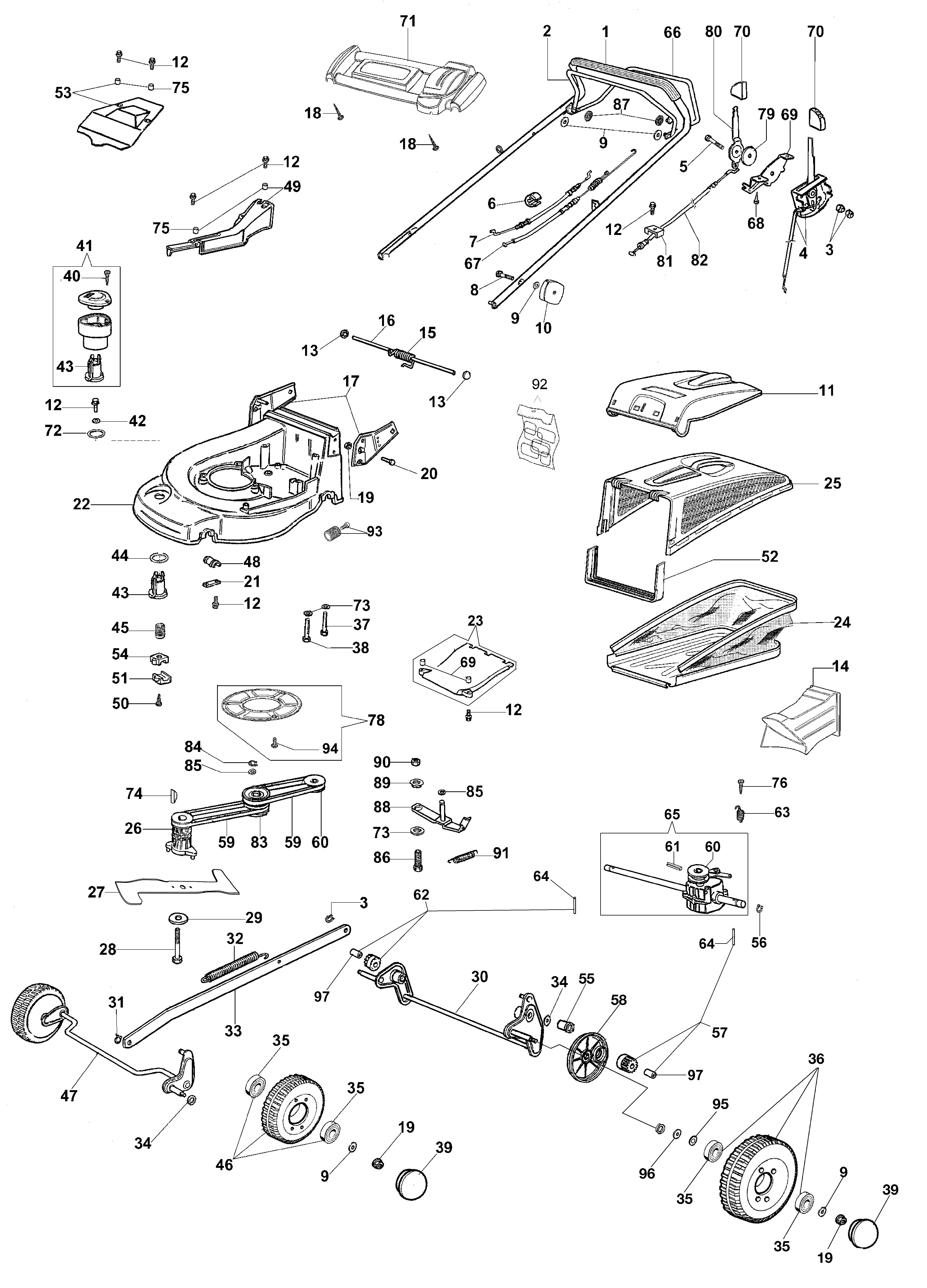

Vue Éclatée MAX 53 VBD Plus-Cut
Retrouvez les pièces détachées, références et repères disponibles pour MAX 53 VBD Plus-Cut.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 66060104AR | Guidon | Disponible | Voir la pièce |
| 2 | 66060106R | Levier | Disponible | Voir la pièce |
| 3 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 4 | 66060062R | Accelerateur complet | Disponible | Voir la pièce |
| 5 | 3906164R | Vis | Disponible | Voir la pièce |
| 6 | 66060231R | Bande | Disponible | Voir la pièce |
| 7 | 66030276R | Câble de frein moteur | Disponible | Voir la pièce |
| 8 | 3910015R | Vis | Non reliée | |
| 9 | 3916008R | Rondelle | Non reliée | |
| 9 | 3916008R | Rondelle | Non reliée | |
| 9 | 3916008R | Rondelle | Non reliée | |
| 9 | 3916008R | Rondelle | Non reliée | |
| 10 | 66060395R | Pommeau | Disponible | Voir la pièce |
| 11 | 66060254 | Fermature | Disponible | Voir la pièce |
| 12 | 3960031R | Vis | Disponible | Voir la pièce |
| 12 | 3960031R | Vis | Disponible | Voir la pièce |
| 12 | 3960031R | Vis | Disponible | Voir la pièce |
| 12 | 3960031R | Vis | Disponible | Voir la pièce |
| 12 | 3960031R | Vis | Disponible | Voir la pièce |
| 12 | 3960031R | Vis | Disponible | Voir la pièce |
| 13 | 3045027R | Arrêt | Disponible | Voir la pièce |
| 13 | 3045027R | Arrêt | Disponible | Voir la pièce |
| 14 | 66060372R | Bouchon mulching | Disponible | Voir la pièce |
| 15 | 66060060 | Ressort | Disponible | Voir la pièce |
| 16 | 66060055 | Goujon | Disponible | Voir la pièce |
| 17 | 66060394 | Jeu de support | Disponible | Voir la pièce |
| 18 | 3960072R | Vis | Disponible | Voir la pièce |
| 18 | 3960072R | Vis | Disponible | Voir la pièce |
| 19 | 3914012R | Ecrou | Disponible | Voir la pièce |
| 19 | 3914012R | Ecrou | Disponible | Voir la pièce |
| 19 | 3914012R | Ecrou | Disponible | Voir la pièce |
| 20 | 3933034AR | Pivot | Non reliée | |
| 21 | 66060008AR | Plaque | Disponible | Voir la pièce |
| 22 | 66060001AR | Chassis | Disponible | Voir la pièce |
| 23 | 66062096 | Couvercle | Disponible | Voir la pièce |
| 24 | 66060535R | Bac | Disponible | Voir la pièce |
| 25 | 66060255R | Châssis | Disponible | Voir la pièce |
| 26 | 66060131 | Moyeu Ø22,2mm | Non reliée | |
| 27 | 66060413R | Lame mulching 53 | Non reliée | |
| 28 | 3906162R | Vis | Non reliée | |
| 29 | 66060384R | Rondelle | Disponible | Voir la pièce |
| 30 | 66060024CR | Pont | Disponible | Voir la pièce |
| 31 | 3033129R | Arret | Disponible | Voir la pièce |
| 31 | 3033129R | Arret | Disponible | Voir la pièce |
| 32 | 66060043R | Ressort | Non reliée | |
| 33 | 66060027R | Tige | Disponible | Voir la pièce |
| 34 | 8202311R | Bague | Disponible | Voir la pièce |
| 34 | 8202311R | Bague | Disponible | Voir la pièce |
| 35 | 3035023R | Roulement | Non reliée | |
| 35 | 3035023R | Roulement | Non reliée | |
| 35 | 3035023R | Roulement | Non reliée | |
| 35 | 3035023R | Roulement | Non reliée | |
| 36 | 66060274R | Roue | Disponible | Voir la pièce |
| 37 | 3806077 | Vis | Disponible | Voir la pièce |
| 38 | 3906083R | Vis | Disponible | Voir la pièce |
| 39 | 66060276R | Enjoliveur | Non reliée | |
| 39 | 66060276R | Enjoliveur | Non reliée | |
| 40 | 3960013R | Vis | Non reliée | |
| 41 | 66060355A | Poignee cpl. | Non reliée | |
| 42 | 3918017R | Rondelle | Disponible | Voir la pièce |
| 43 | 66060037AR | Mere vis | Disponible | Voir la pièce |
| 43 | 66060037AR | Mere vis | Disponible | Voir la pièce |
| 44 | 66060038R | Rondelle | Disponible | Voir la pièce |
| 45 | 66060039AR | Vis | Non reliée | |
| 46 | 66060275AR | Roue | Non reliée | |
| 47 | 66060020CR | Assieu anterieur | Non reliée | |
| 48 | 66060007R | Bague | Disponible | Voir la pièce |
| 49 | 66062026 | Couvercle | Disponible | Voir la pièce |
| 50 | 3960040R | Vis | Disponible | Voir la pièce |
| 51 | 66060410 | Moyeu compl. | Non reliée | |
| 52 | 66060256R | Support | Disponible | Voir la pièce |
| 53 | 66062027 | Couvercle | Disponible | Voir la pièce |
| 54 | 66060410 | Moyeu compl. | Non reliée | |
| 55 | 66060030R | Bague | Disponible | Voir la pièce |
| 56 | 3024012R | Bague seeger | Disponible | Voir la pièce |
| 57 | 66060537R | Pignon gauche | Disponible | Voir la pièce |
| 58 | 66060293AR | Enjoliveur | Disponible | Voir la pièce |
| 59 | 3047031R | Courroie 10X530 | Disponible | Voir la pièce |
| 59 | 3047031R | Courroie 10X530 | Disponible | Voir la pièce |
| 60 | 66060419R | Poulie | Disponible | Voir la pièce |
| 60 | 66060419R | Poulie | Disponible | Voir la pièce |
| 61 | 3022020R | Goupille | Disponible | Voir la pièce |
| 62 | 66060538R | Pignon droite | Disponible | Voir la pièce |
| 63 | 66060286R | Ressort | Non reliée | |
| 64 | 66060010R | Rouleau | Disponible | Voir la pièce |
| 64 | 66060010R | Rouleau | Disponible | Voir la pièce |
| 64 | 66060536R | Rouleau | Disponible | Voir la pièce |
| 64 | 66060536R | Rouleau | Disponible | Voir la pièce |
| 65 | 66060360DR | Transmission | Non reliée | |
| 66 | 66060105R | Levier traction | Disponible | Voir la pièce |
| 67 | 66060508R | Cable traction | Disponible | Voir la pièce |
| 68 | 3960059AR | Vis | Disponible | Voir la pièce |
| 69 | 66060259 | Support | Disponible | Voir la pièce |
| 69 | 66060259 | Support | Disponible | Voir la pièce |
| 70 | 66060080R | Poignee | Disponible | Voir la pièce |
| 70 | 66060080R | Poignee | Disponible | Voir la pièce |
| 71 | 66060257 | Tableau de bord | Disponible | Voir la pièce |
| 72 | 66060118R | Bague | Non reliée | |
| 73 | 3918013R | Rondelle | Disponible | Voir la pièce |
| 73 | 3918013R | Rondelle | Disponible | Voir la pièce |
| 74 | 8202126R | Clavette | Disponible | Voir la pièce |
| 75 | 66060110R | Entretoise | Disponible | Voir la pièce |
| 75 | 66060110R | Entretoise | Disponible | Voir la pièce |
| 76 | 3960087AR | Vis | Disponible | Voir la pièce |
| 78 | 66060375A | Kit protection | Disponible | Voir la pièce |
| 79 | 66060089 | Disque | Disponible | Voir la pièce |
| 80 | 66060090 | Levier | Disponible | Voir la pièce |
| 81 | 66060091R | Arrêt | Disponible | Voir la pièce |
| 82 | 66060086 | Cable | Disponible | Voir la pièce |
| 83 | 8203095R | Variateur | Disponible | Voir la pièce |
| 84 | 3024010R | Bague seeger | Disponible | Voir la pièce |
| 85 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 85 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 86 | 3806067R | Vis | Disponible | Voir la pièce |
| 87 | 3045033R | Bague | Non reliée | |
| 88 | 66060083R | Levier | Disponible | Voir la pièce |
| 89 | 66060088R | Moyeu | Disponible | Voir la pièce |
| 90 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 91 | 66060056R | Ressort | Disponible | Voir la pièce |
| 92 | 66062099 | Kit etiquettes | Disponible | Voir la pièce |
| 93 | 66090155A | Amortisseur | Disponible | Voir la pièce |
| 94 | 3960135R | Vis | Disponible | Voir la pièce |
| 95 | 3064004AR | Rondelle | Disponible | Voir la pièce |
| 96 | 3064024 | Rondelle | Disponible | Voir la pièce |
| 97 | 66060415R | Bague | Disponible | Voir la pièce |
| 97 | 66060415R | Bague | Disponible | Voir la pièce |
