Vue Éclatée MTL 51
Retrouvez les pièces détachées, références et repères disponibles pour MTL 51.

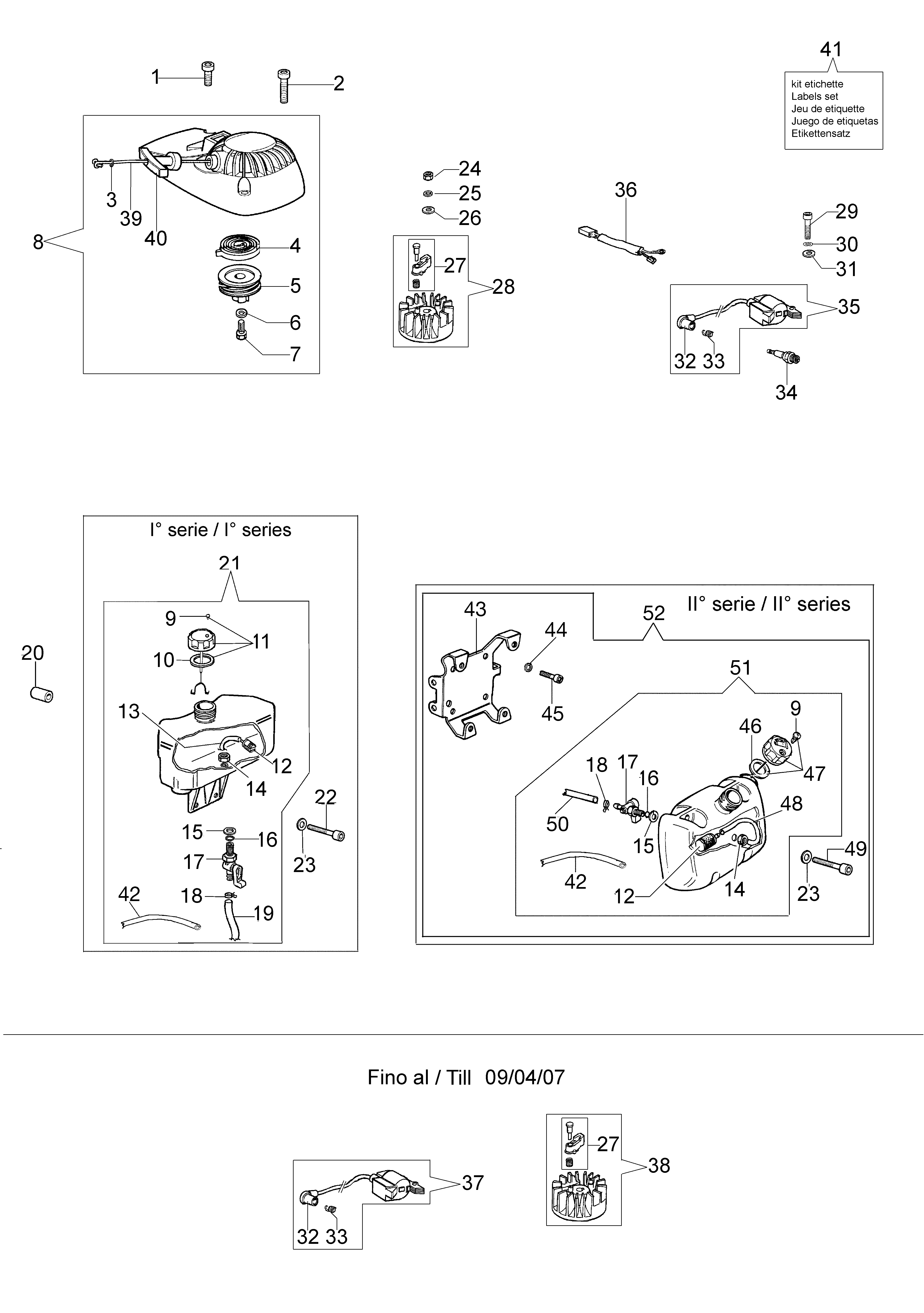

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3960082BR | Vis | Disponible | Voir la pièce |
| 2 | 3960081AR | Vis | Disponible | Voir la pièce |
| 3 | 006000829R | Rondelle | Disponible | Voir la pièce |
| 4 | 004000132R | Ressort | Non reliée | |
| 5 | 300000016R | Poulie | Disponible | Voir la pièce |
| 6 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 7 | 094600041AR | Vis | Non reliée | |
| 8 | 375200047BR | Demarrage complet | Non reliée | |
| 9 | 4098658AR | Soupape | Disponible | Voir la pièce |
| 9 | 4098658AR | Soupape | Disponible | Voir la pièce |
| 10 | 074000227AR | Joint | Disponible | Voir la pièce |
| 11 | 074000228AR | Bouchon compl. | Disponible | Voir la pièce |
| 12 | 61370639R | Filtre mix | Disponible | Voir la pièce |
| 12 | 61370639R | Filtre mix | Disponible | Voir la pièce |
| 13 | 094000215BR | Tuyau | Non reliée | |
| 14 | 3912011R | Ecrou | Disponible | Voir la pièce |
| 14 | 3912011R | Ecrou | Disponible | Voir la pièce |
| 15 | 3055098R | Bague | Non reliée | |
| 15 | 3055098R | Bague | Non reliée | |
| 16 | 3049006R | Bague or | Disponible | Voir la pièce |
| 16 | 3049006R | Bague or | Disponible | Voir la pièce |
| 17 | 3055048R | Robinet | Non reliée | |
| 17 | 3055048R | Robinet | Non reliée | |
| 18 | 4098377R | Bande | Disponible | Voir la pièce |
| 18 | 4098377R | Bande | Disponible | Voir la pièce |
| 19 | 3073021AR | Tuyau | Disponible | Voir la pièce |
| 20 | 331000004R | Entretoise | Non reliée | |
| 21 | 375200125 | Groupe réservoir | Disponible | Voir la pièce |
| 22 | 375200004 | Vis | Disponible | Voir la pièce |
| 23 | 3916009R | Rondelle | Disponible | Voir la pièce |
| 23 | 3916009R | Rondelle | Disponible | Voir la pièce |
| 24 | 320000028R | Ecrou | Disponible | Voir la pièce |
| 25 | 3819013R | Grower | Disponible | Voir la pièce |
| 26 | 3818011AR | Rondelle | Disponible | Voir la pièce |
| 27 | 300000071 | Kit cliquet | Disponible | Voir la pièce |
| 27 | 300000071 | Kit cliquet | Disponible | Voir la pièce |
| 28 | 301000384R | Volant | Disponible | Voir la pièce |
| 29 | 094000097 | Vis | Disponible | Voir la pièce |
| 30 | 3819005R | Rondelle | Disponible | Voir la pièce |
| 31 | 3818011AR | Rondelle | Disponible | Voir la pièce |
| 32 | 094600097AR | Capot de bougie | Disponible | Voir la pièce |
| 32 | 094600097AR | Capot de bougie | Disponible | Voir la pièce |
| 33 | 094600169AR | Ressort | Disponible | Voir la pièce |
| 33 | 094600169AR | Ressort | Disponible | Voir la pièce |
| 34 | 005000019R | Bougie | Non reliée | |
| 35 | 301000379R | Bobine | Non reliée | |
| 36 | 375200048R | Cable | Disponible | Voir la pièce |
| 37 | 301000419 | Volant et bobine numérique | Disponible | Voir la pièce |
| 38 | 301000419 | Volant et bobine numérique | Disponible | Voir la pièce |
| 39 | 4098073R | Cordelette | Disponible | Voir la pièce |
| 40 | 093500397R | Poignée de démarrage | Non reliée | |
| 41 | 375200086 | Kit etiquettes | Disponible | Voir la pièce |
| 42 | 375200089R | Tuyau | Disponible | Voir la pièce |
| 42 | 375200089R | Tuyau | Disponible | Voir la pièce |
| 43 | 375200123AR | Support | Non reliée | |
| 44 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 45 | 3801010R | Goupille | Disponible | Voir la pièce |
| 46 | 4100308AR | Joint | Disponible | Voir la pièce |
| 47 | 4151258R | Bouchon compl. | Non reliée | |
| 48 | 3073020AR | Tuyau | Non reliée | |
| 49 | 3906068R | Vis | Disponible | Voir la pièce |
| 50 | 3073021AR | Tuyau | Disponible | Voir la pièce |
| 51 | 375200124AR | Reservoir complet | Disponible | Voir la pièce |
| 52 | 375200125 | Groupe réservoir | Disponible | Voir la pièce |

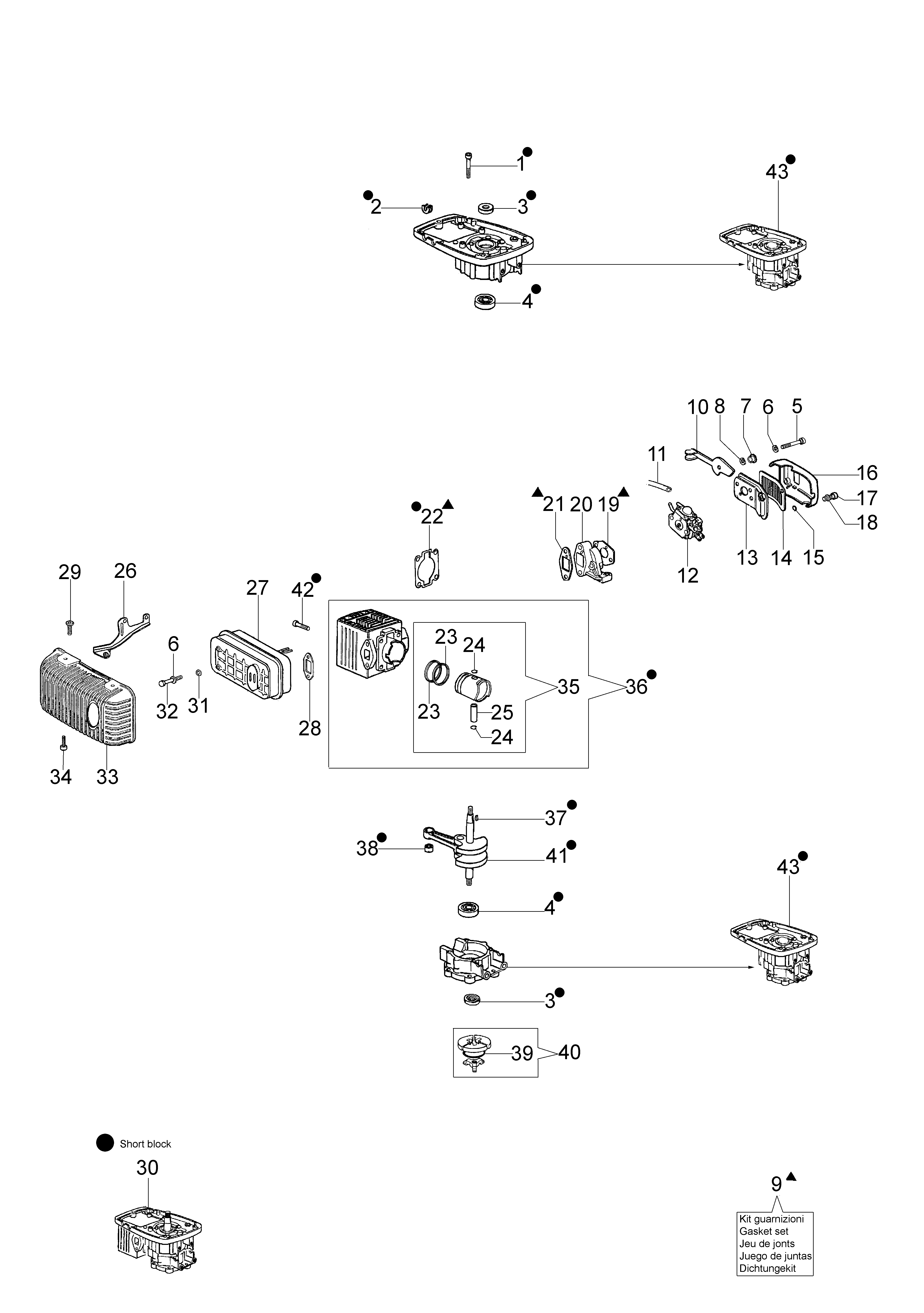

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3801066 | Vis | Disponible | Voir la pièce |
| 2 | 005000347AR | Passe-cable | Disponible | Voir la pièce |
| 3 | 3050015AR | Bague | Non reliée | |
| 3 | 3050015AR | Bague | Non reliée | |
| 4 | 3034012R | Roulement | Non reliée | |
| 4 | 3034012R | Roulement | Non reliée | |
| 5 | 3801012R | Vis | Disponible | Voir la pièce |
| 6 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 6 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 7 | 4098019 | Rondelle | Disponible | Voir la pièce |
| 8 | 3833080R | Rondelle | Disponible | Voir la pièce |
| 9 | 375200087 | Kit joints | Disponible | Voir la pièce |
| 10 | 4098010AR | Levier | Non reliée | |
| 11 | 375200089R | Tuyau | Disponible | Voir la pièce |
| 12 | 2318785AR | Carburateur | Disponible | Voir la pièce |
| 13 | 4098008AR | Support | Non reliée | |
| 14 | 4098025R | Filtre aire | Non reliée | |
| 15 | 3049005R | Bague or | Disponible | Voir la pièce |
| 16 | 4100371C | Couvercle filtre air | Disponible | Voir la pièce |
| 17 | 3908009 | Vis | Disponible | Voir la pièce |
| 18 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 19 | 4174093AR | Joint | Disponible | Voir la pièce |
| 20 | 375200069 | Bride termique | Disponible | Voir la pièce |
| 21 | 375200075R | Joint | Disponible | Voir la pièce |
| 22 | 375200078R | Joint | Disponible | Voir la pièce |
| 23 | 074000405R | Segment | Disponible | Voir la pièce |
| 23 | 074000405R | Segment | Disponible | Voir la pièce |
| 24 | 004900061R | Bague | Disponible | Voir la pièce |
| 24 | 004900061R | Bague | Disponible | Voir la pièce |
| 25 | 301000035R | Axe piston | Disponible | Voir la pièce |
| 26 | 301000342AR | Support | Non reliée | |
| 27 | 301000357AR | Pot | Disponible | Voir la pièce |
| 28 | 300000035R | Joint | Disponible | Voir la pièce |
| 29 | 3960073R | Vis | Disponible | Voir la pièce |
| 30 | 53032026R | Short block | Disponible | Voir la pièce |
| 31 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 32 | 005400303R | Vis | Disponible | Voir la pièce |
| 33 | 375200071AR | Couvre-pot | Disponible | Voir la pièce |
| 34 | 4175080R | Vis | Disponible | Voir la pièce |
| 35 | 301000375B | Piston complet Ø40 | Disponible | Voir la pièce |
| 36 | 301000365B | Cylindre compl. Ø40 | Disponible | Voir la pièce |
| 37 | 301000047R | Clavette | Disponible | Voir la pièce |
| 38 | 3037005R | Roulement | Non reliée | |
| 39 | 004900137BR | Ressort | Disponible | Voir la pièce |
| 40 | 375100036BR | Embrayage | Non reliée | |
| 41 | 375200099AR | Vilebrequin | Disponible | Voir la pièce |
| 42 | 3801025 | Vis | Disponible | Voir la pièce |
| 43 | 301000408 | Carter moteur compl. | Disponible | Voir la pièce |
| 43 | 301000408 | Carter moteur compl. | Disponible | Voir la pièce |

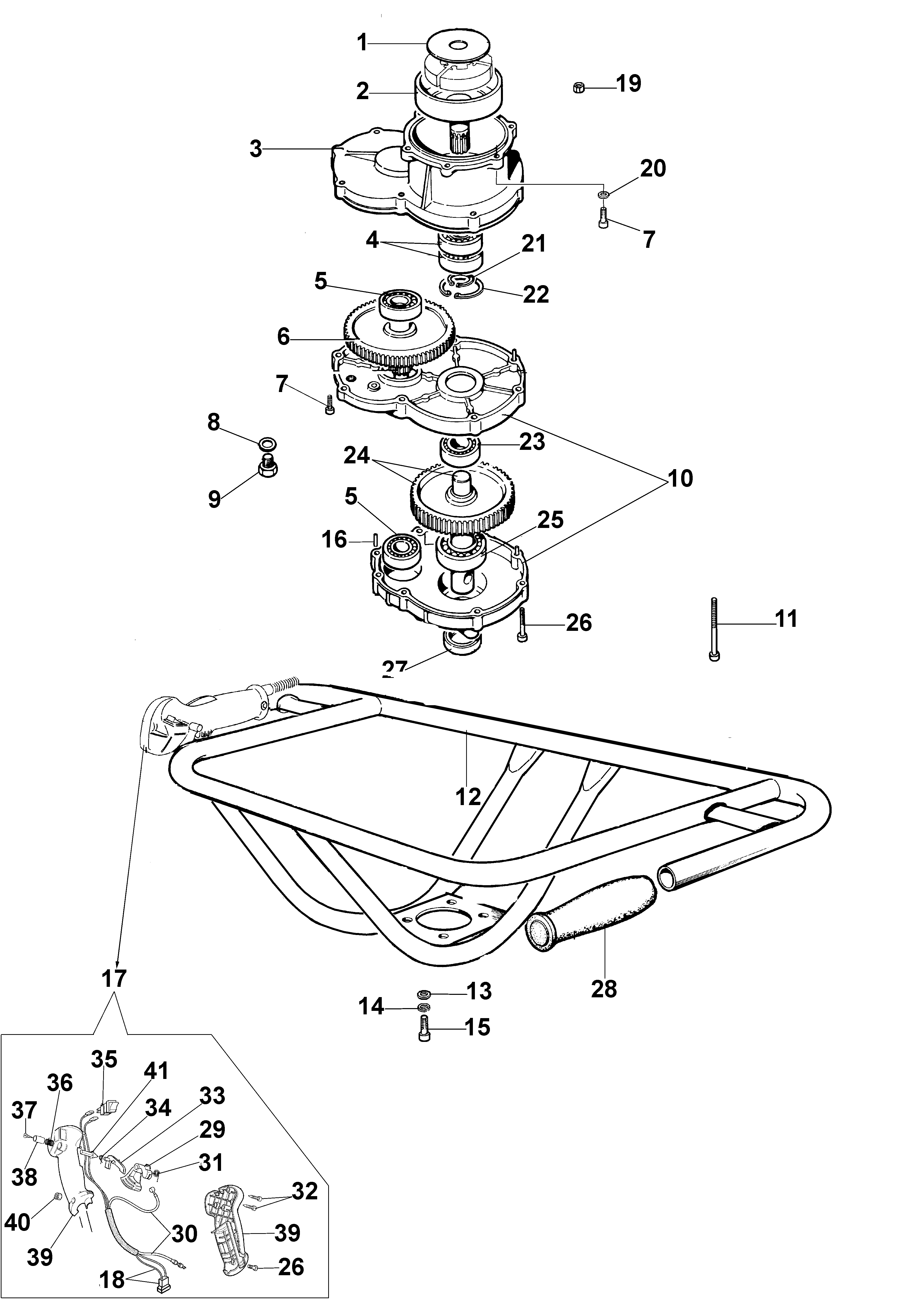

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 375100012AR | Rondelle | Disponible | Voir la pièce |
| 2 | 375100011AR | Cloche embrayage | Non reliée | |
| 3 | 4190033R | Boite engrenage | Disponible | Voir la pièce |
| 4 | 3035042R | Roulement | Disponible | Voir la pièce |
| 5 | 094000006R | Roulement | Disponible | Voir la pièce |
| 5 | 094000006R | Roulement | Disponible | Voir la pièce |
| 6 | 375100075AR | Pignon | Disponible | Voir la pièce |
| 7 | 3801013R | Vis | Disponible | Voir la pièce |
| 7 | 3801013R | Vis | Disponible | Voir la pièce |
| 8 | 3078012 | Rondelle | Non reliée | |
| 9 | 3906103 | Vis | Disponible | Voir la pièce |
| 10 | 4190036R | Couvercle | Non reliée | |
| 11 | 3801030R | Vis | Disponible | Voir la pièce |
| 12 | 375200152R | Poignee | Disponible | Voir la pièce |
| 13 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 14 | 3819010R | Rondelle | Disponible | Voir la pièce |
| 15 | 3801021 | Vis | Disponible | Voir la pièce |
| 16 | 094600042 | Goupille | Disponible | Voir la pièce |
| 17 | 4190071R | Kit poignée | Non reliée | |
| 18 | 4190015BR | Cable | Non reliée | |
| 19 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 20 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 21 | 3024015R | Bague seeger | Disponible | Voir la pièce |
| 22 | 3025022R | Bague seeger | Disponible | Voir la pièce |
| 23 | 3035015R | Roulement | Disponible | Voir la pièce |
| 24 | 375100076BR | Pignon | Non reliée | |
| 25 | 302000029R | Roulement | Non reliée | |
| 26 | 3801016R | Vis | Disponible | Voir la pièce |
| 26 | 3801016R | Vis | Disponible | Voir la pièce |
| 27 | 3050020 | Bague | Disponible | Voir la pièce |
| 28 | 4095032A | Poignée | Disponible | Voir la pièce |
| 29 | 4174245CR | Levier accelerateur | Disponible | Voir la pièce |
| 30 | 4190016R | Cable accellerateur | Disponible | Voir la pièce |
| 31 | 4138361R | Ressort | Disponible | Voir la pièce |
| 32 | 3960029 | Vis | Disponible | Voir la pièce |
| 33 | 4174246AR | Levier | Disponible | Voir la pièce |
| 34 | 4138360R | Ressort | Disponible | Voir la pièce |
| 35 | 2317021R | Interrupteur | Non reliée | |
| 36 | 4100098BR | Ressort | Disponible | Voir la pièce |
| 37 | 3960021 | Vis | Disponible | Voir la pièce |
| 38 | 4138359R | Interrupteur | Disponible | Voir la pièce |
| 39 | 61040131R | Poignee | Disponible | Voir la pièce |
| 39 | 61040131R | Poignee | Disponible | Voir la pièce |
| 40 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 41 | 4138358R | Interrupteur | Disponible | Voir la pièce |

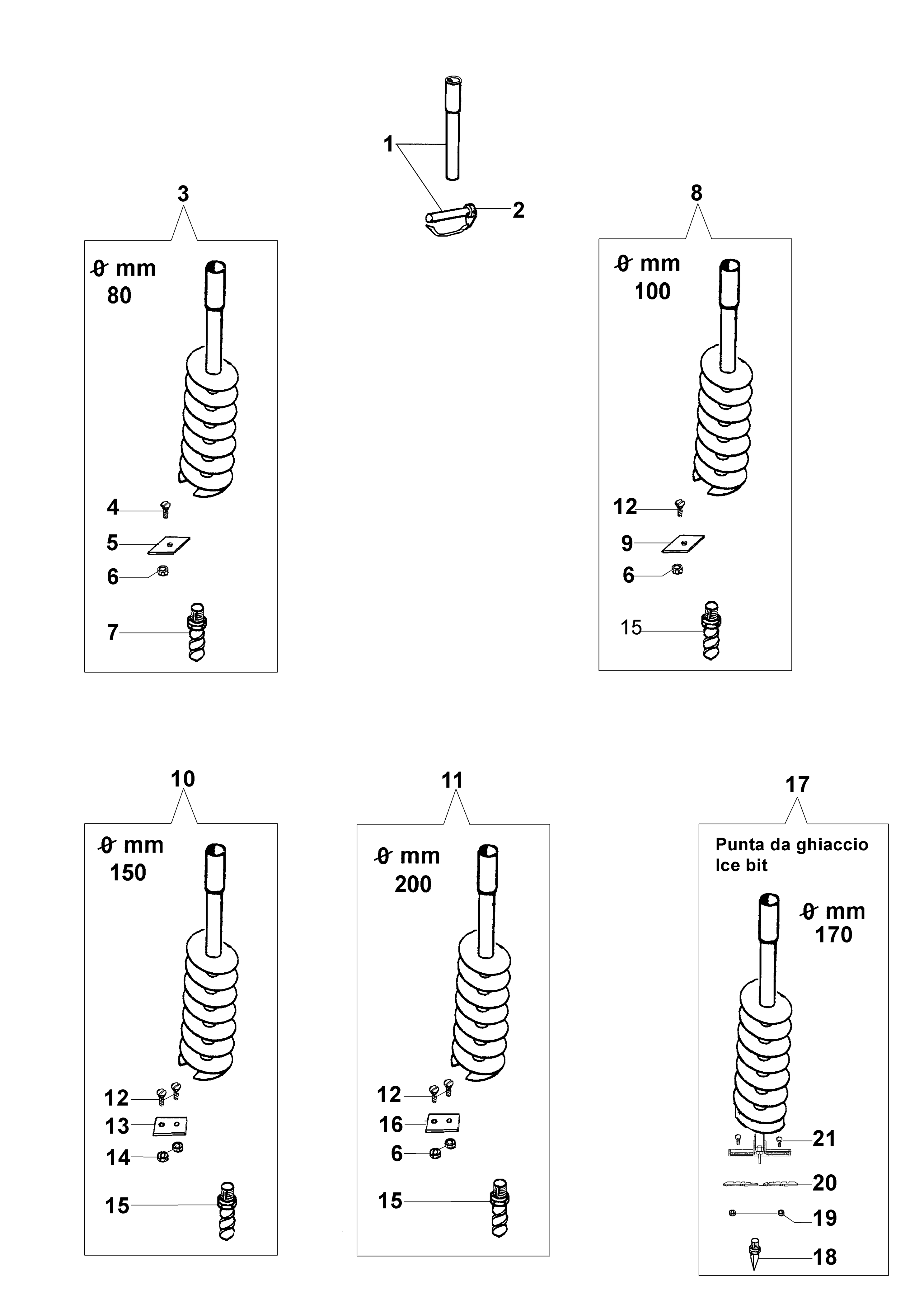

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 375100115 | Tuyau + goupille | Disponible | Voir la pièce |
| 2 | YN5137500 | Goupille | Disponible | Voir la pièce |
| 3 | 375100028A | Foret a 1 v Ø8x100 cm | Disponible | Voir la pièce |
| 4 | 3802007R | Vis | Disponible | Voir la pièce |
| 5 | 375100091AR | Lame 8 cm | Non reliée | |
| 6 | 320000028R | Ecrou | Disponible | Voir la pièce |
| 6 | 320000028R | Ecrou | Disponible | Voir la pièce |
| 6 | 320000028R | Ecrou | Disponible | Voir la pièce |
| 7 | 375100090A | Bouchon 8 cm | Disponible | Voir la pièce |
| 8 | 375100029A | Foret à 1 v Ø10x100 cm | Disponible | Voir la pièce |
| 9 | 375100092AR | Lame cm 10 | Disponible | Voir la pièce |
| 10 | 375100030A | Foret a 1 v Ø15x100 cm | Disponible | Voir la pièce |
| 11 | 375100031A | Foret à 1 v Ø20x100 cm | Disponible | Voir la pièce |
| 12 | 028000055R | Vis | Disponible | Voir la pièce |
| 12 | 028000055R | Vis | Disponible | Voir la pièce |
| 12 | 028000055R | Vis | Disponible | Voir la pièce |
| 13 | 375100093AR | Lame cm 15 | Non reliée | |
| 14 | 006000091R | Ecrou | Disponible | Voir la pièce |
| 15 | 375100088AR | Bouchon 10÷50 cm | Non reliée | |
| 15 | 375100088AR | Bouchon 10÷50 cm | Non reliée | |
| 15 | 375100088AR | Bouchon 10÷50 cm | Non reliée | |
| 16 | 375100094AR | Lame cm 20 | Non reliée | |
| 17 | 375100110 | Meche pour glace | Disponible | Voir la pièce |
| 18 | 375100112 | Meche | Disponible | Voir la pièce |
| 19 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 20 | 375100113 | Lame ice | Disponible | Voir la pièce |
| 21 | 3806022R | Vis | Disponible | Voir la pièce |

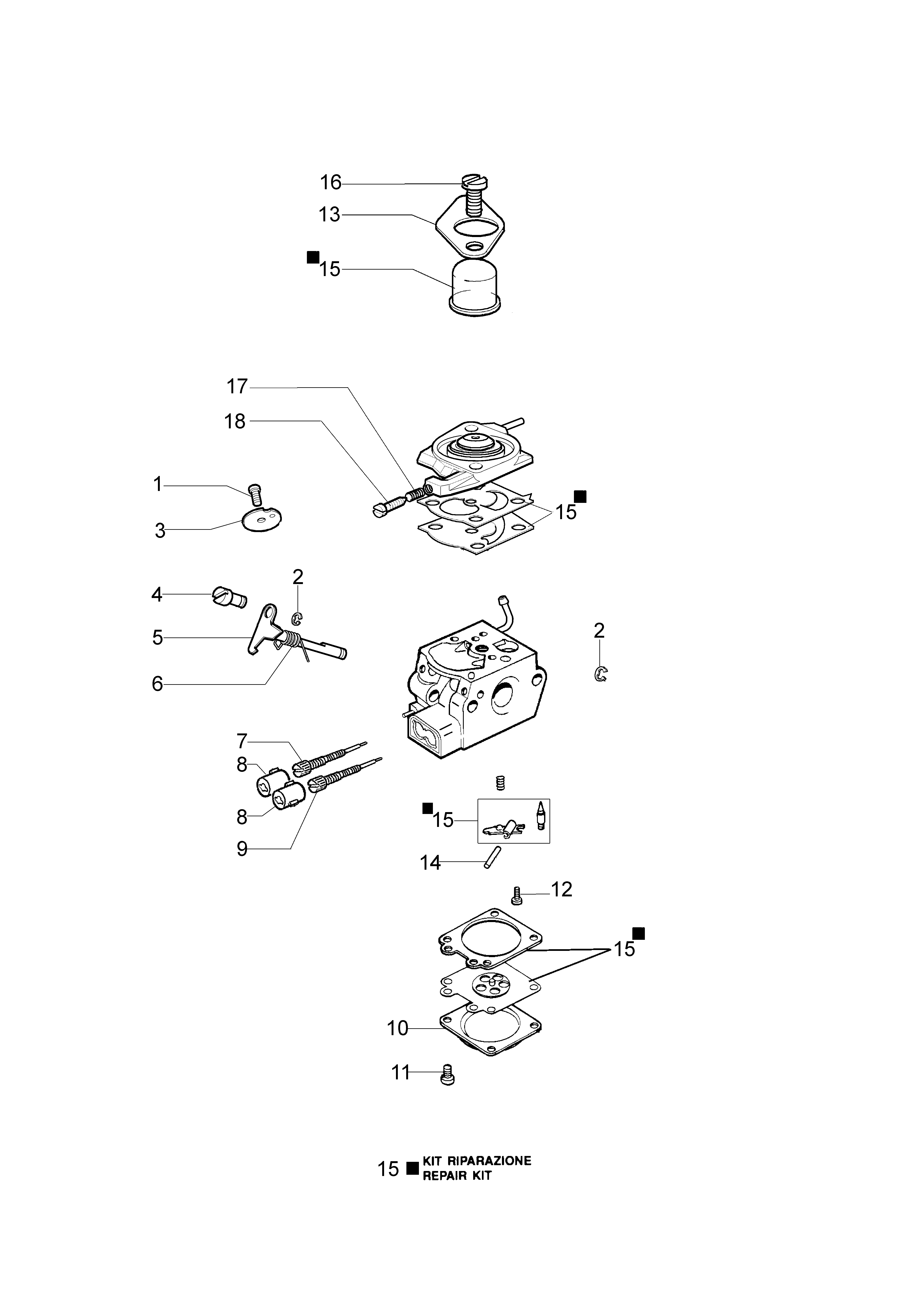

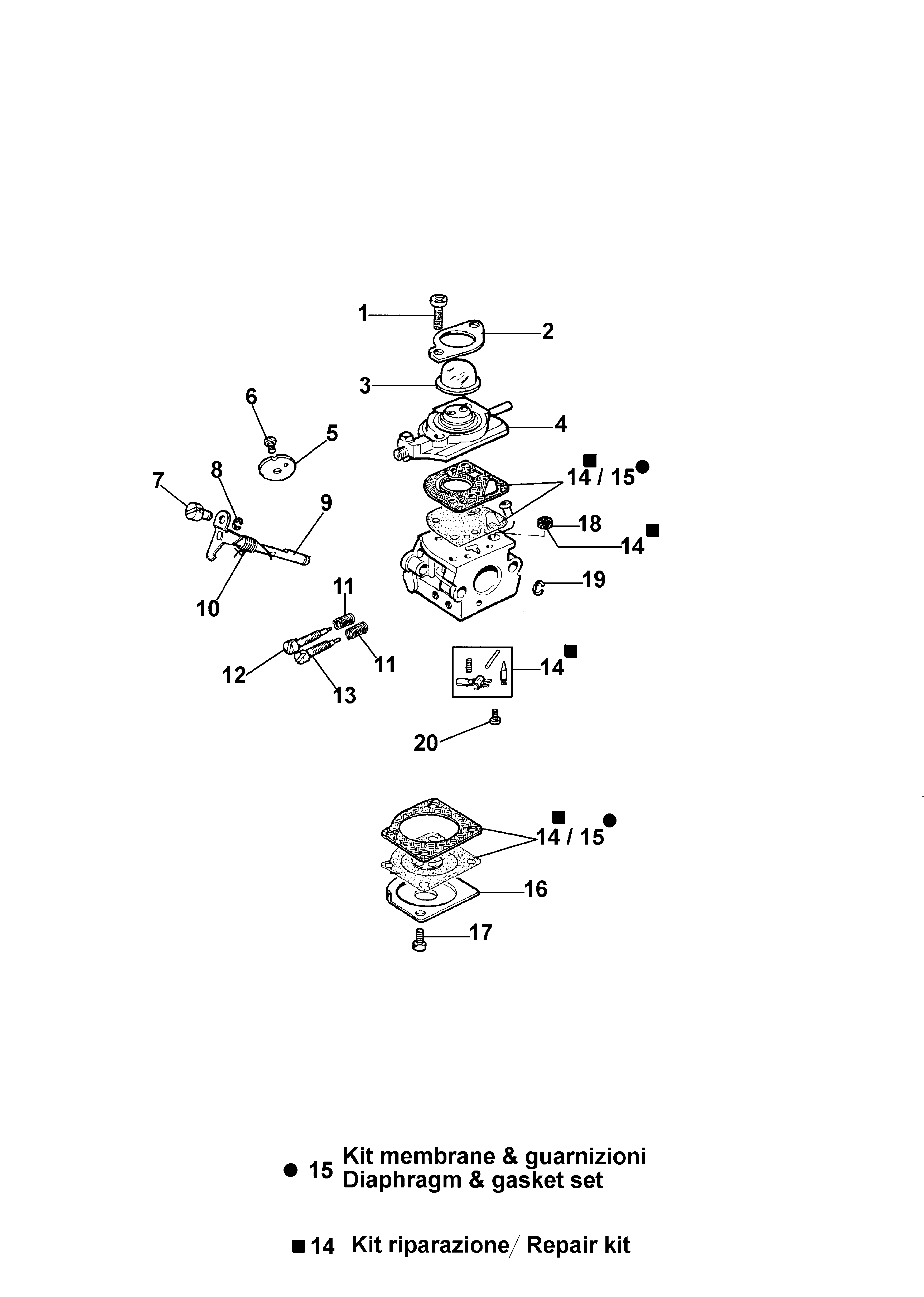

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 2318521 | Vis | Disponible | Voir la pièce |
| 2 | 2318526 | Couvercle | Disponible | Voir la pièce |
| 3 | 2318525R | Pompe | Non reliée | |
| 4 | 2318524 | Couvercle | Disponible | Voir la pièce |
| 5 | 2318389 | Papillon | Disponible | Voir la pièce |
| 6 | 2318388 | Vis | Disponible | Voir la pièce |
| 7 | 2318412 | Crochet | Disponible | Voir la pièce |
| 8 | 2318520R | Carburateur C1Q-E3 | Disponible | Voir la pièce |
| 9 | 2318529 | Arbre | Disponible | Voir la pièce |
| 10 | 2318528 | Ressort | Disponible | Voir la pièce |
| 11 | 2318532 | Ressort | Disponible | Voir la pièce |
| 11 | 2318532 | Ressort | Disponible | Voir la pièce |
| 12 | 2318533 | Vis L | Disponible | Voir la pièce |
| 13 | 2318534 | Vis H | Disponible | Voir la pièce |
| 14 | 2318530 | Kit réparation | Disponible | Voir la pièce |
| 14 | 2318530 | Kit réparation | Disponible | Voir la pièce |
| 14 | 2318530 | Kit réparation | Disponible | Voir la pièce |
| 14 | 2318530 | Kit réparation | Disponible | Voir la pièce |
| 14 | 2318530 | Kit réparation | Disponible | Voir la pièce |
| 15 | 2318511 | Kit joints | Disponible | Voir la pièce |
| 15 | 2318511 | Kit joints | Disponible | Voir la pièce |
| 15 | 2318511 | Kit joints | Disponible | Voir la pièce |
| 16 | 2318523 | Couvercle | Disponible | Voir la pièce |
| 17 | 2318522 | Vis | Disponible | Voir la pièce |
| 18 | 2318392 | Filtre | Disponible | Voir la pièce |
| 19 | 2318535 | Bague | Disponible | Voir la pièce |
| 20 | 2318520R | Carburateur C1Q-E3 | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 50010141 | Vis | Disponible | Voir la pièce |
| 2 | 095000164 | Bague | Disponible | Voir la pièce |
| 2 | 095000164 | Bague | Disponible | Voir la pièce |
| 3 | 095000141 | Papillon | Disponible | Voir la pièce |
| 4 | 2318211 | Pivot | Disponible | Voir la pièce |
| 5 | 2318786 | Arbre | Disponible | Voir la pièce |
| 6 | 2318615 | Ressort | Disponible | Voir la pièce |
| 7 | 2318893 | Vis L | Disponible | Voir la pièce |
| 8 | 2318867R | Caps-lock | Disponible | Voir la pièce |
| 8 | 2318867R | Caps-lock | Disponible | Voir la pièce |
| 9 | 2318794 | Vis de reglage | Disponible | Voir la pièce |
| 10 | 2318191 | Couvercle | Disponible | Voir la pièce |
| 11 | 035000162 | Vis | Disponible | Voir la pièce |
| 12 | 094600430 | Ressort | Disponible | Voir la pièce |
| 13 | 074000147 | Couvercle | Disponible | Voir la pièce |
| 14 | 003300201 | Axe | Disponible | Voir la pièce |
| 15 | 2318671 | Kit réparation | Non reliée | |
| 15 | 2318671 | Kit réparation | Non reliée | |
| 15 | 2318671 | Kit réparation | Non reliée | |
| 15 | 2318671 | Kit réparation | Non reliée | |
| 15 | 2318671 | Kit réparation | Non reliée | |
| 16 | 074000239 | Vis | Disponible | Voir la pièce |
| 17 | 2318616 | Ressort | Disponible | Voir la pièce |
| 18 | 074000240 | Vis de reglage | Disponible | Voir la pièce |
