Vue Éclatée GS 820
Retrouvez les pièces détachées, références et repères disponibles pour GS 820.

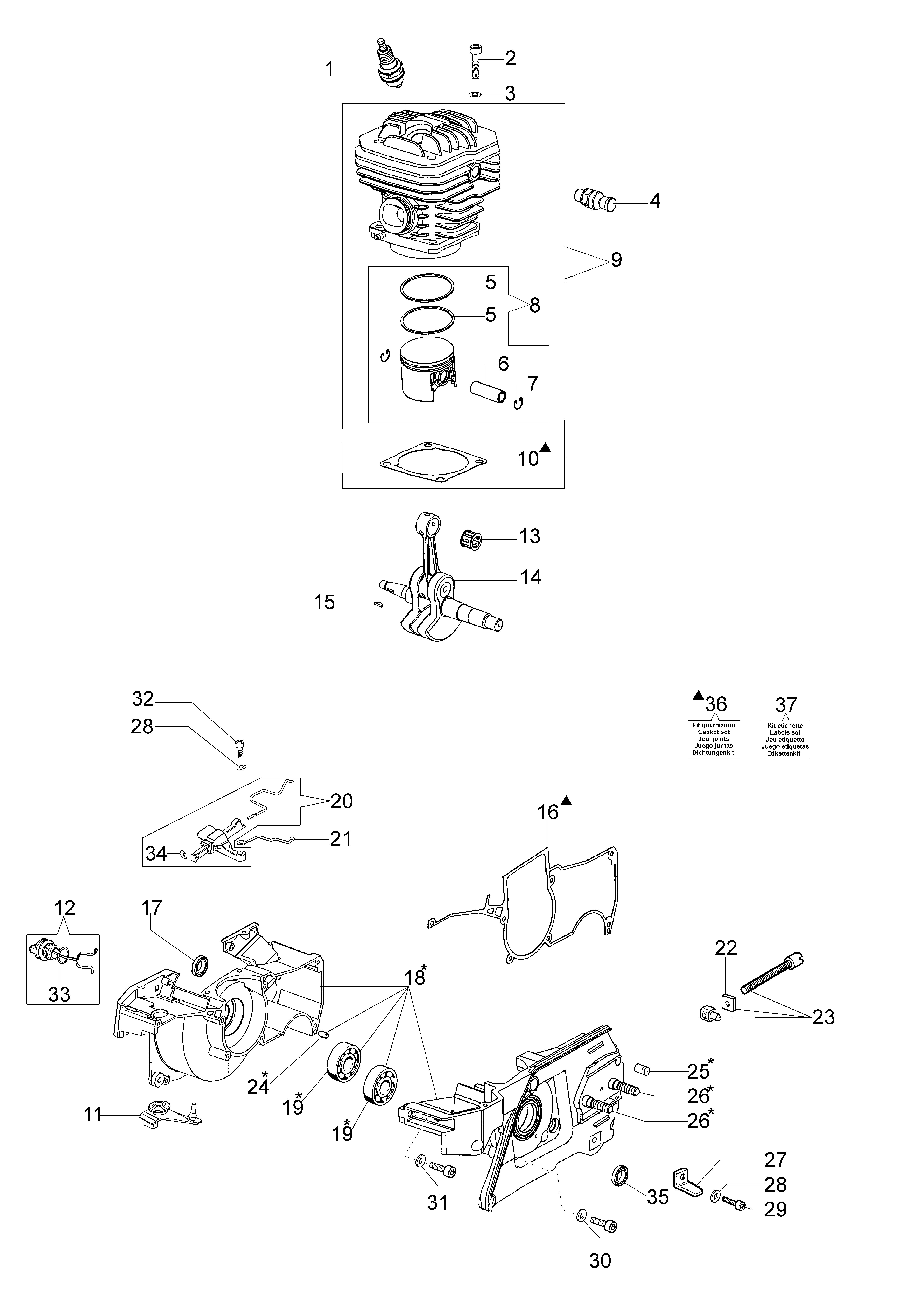

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3055118R | Bougie | Non reliée | |
| 2 | 005100906AR | Vis | Disponible | Voir la pièce |
| 3 | 3833076R | Rondelle | Non reliée | |
| 4 | 50010215R | Decompresseur | Disponible | Voir la pièce |
| 5 | 098000004R | Segment Ø52 | Disponible | Voir la pièce |
| 5 | 098000004R | Segment Ø52 | Disponible | Voir la pièce |
| 6 | 094500007R | Axe piston | Disponible | Voir la pièce |
| 7 | 007201198R | Bague | Disponible | Voir la pièce |
| 8 | 098000312B | Piston complet Ø52 | Disponible | Voir la pièce |
| 9 | 50102012F | Cylindre complet | Non reliée | |
| 10 | 52010458AR | Joint | Non reliée | |
| 11 | 50200124R | Passetube | Disponible | Voir la pièce |
| 12 | 50340265AR | Bouchon compl. | Disponible | Voir la pièce |
| 13 | 006000010 | Cage a aguilles | Non reliée | |
| 14 | 098000001R | Vilebrequin | Disponible | Voir la pièce |
| 15 | 094500028R | Clavette | Disponible | Voir la pièce |
| 16 | 097000215A | Kit joints | Disponible | Voir la pièce |
| 17 | 094500004R | Bague | Disponible | Voir la pièce |
| 18 | 50202034BR | Carter moteur | Disponible | Voir la pièce |
| 19 | 099900006R | Roulement | Disponible | Voir la pièce |
| 19 | 099900006R | Roulement | Disponible | Voir la pièce |
| 20 | 50202039 | Kit levier accel. | Disponible | Voir la pièce |
| 21 | 50200089R | Cable | Disponible | Voir la pièce |
| 22 | 098000076 | Arrêt | Disponible | Voir la pièce |
| 23 | 099900368B | Kit vis tension | Disponible | Voir la pièce |
| 24 | 3023008R | Goupille | Disponible | Voir la pièce |
| 25 | 097000229R | Soupape | Disponible | Voir la pièce |
| 26 | 097000080BR | Goujon | Non reliée | |
| 26 | 097000080BR | Goujon | Non reliée | |
| 27 | 50250226R | Arrêt | Disponible | Voir la pièce |
| 28 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 28 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 29 | 006000251R | Vis | Disponible | Voir la pièce |
| 30 | 005100988BR | Vis | Disponible | Voir la pièce |
| 31 | 61072017 | Vis | Disponible | Voir la pièce |
| 32 | 3801010R | Goupille | Disponible | Voir la pièce |
| 33 | 099900090R | Bague | Disponible | Voir la pièce |
| 34 | 52010134R | Bride | Disponible | Voir la pièce |
| 35 | 099900014R | Bague | Disponible | Voir la pièce |
| 36 | 097000215A | Kit joints | Disponible | Voir la pièce |
| 37 | 50202031 | Kit etiquettes | Disponible | Voir la pièce |

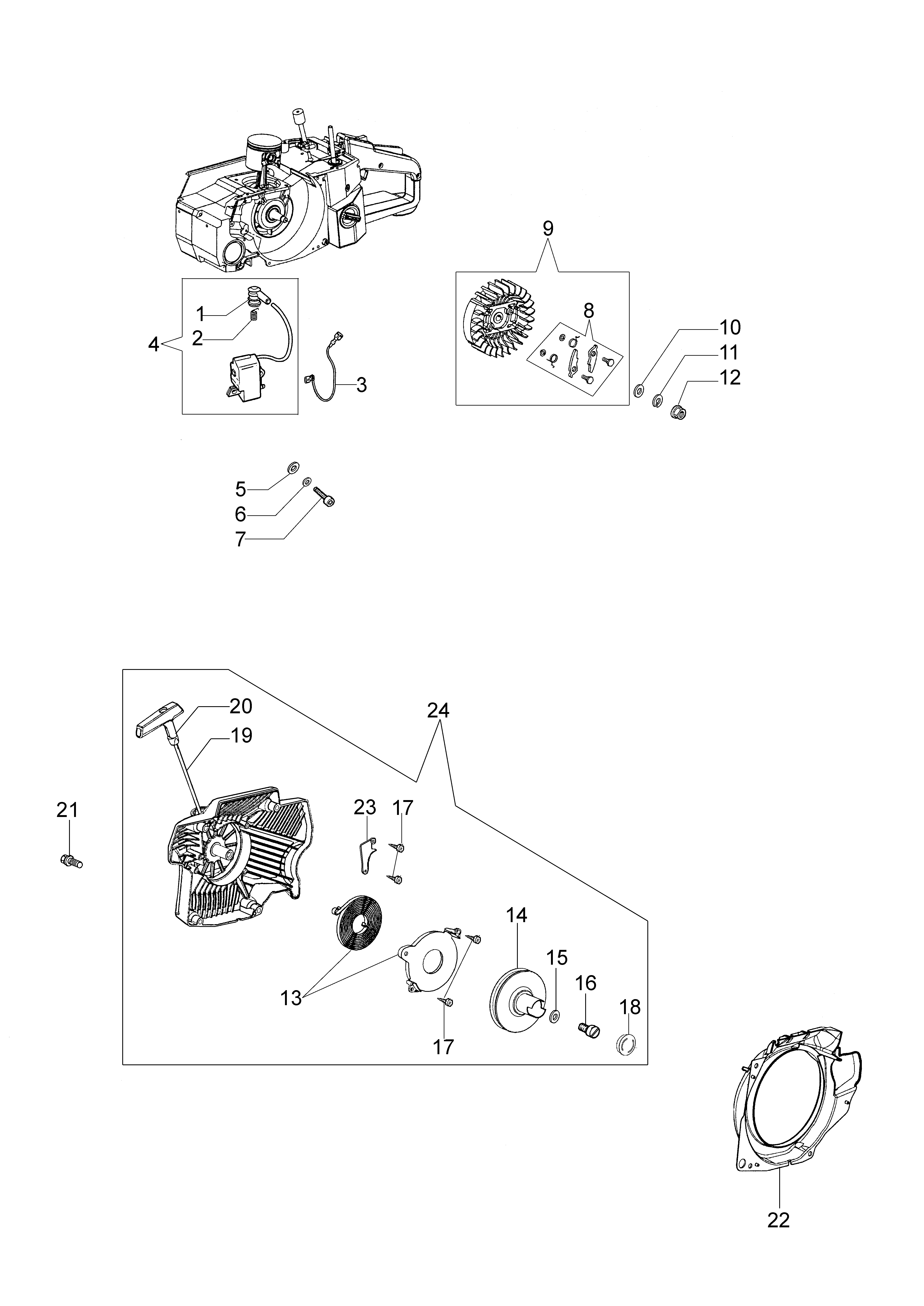

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 094600097AR | Capot de bougie | Disponible | Voir la pièce |
| 2 | 094600169AR | Ressort | Disponible | Voir la pièce |
| 3 | 50200088R | Cable | Disponible | Voir la pièce |
| 4 | 50200162R | Bobine | Disponible | Voir la pièce |
| 5 | 3916004R | Rondelle | Disponible | Voir la pièce |
| 6 | 006000315R | Rondelle | Disponible | Voir la pièce |
| 7 | 094000227 | Vis | Disponible | Voir la pièce |
| 8 | 52012027 | Kit cliquet | Disponible | Voir la pièce |
| 9 | 52010326BR | Volant | Disponible | Voir la pièce |
| 10 | 3916009R | Rondelle | Disponible | Voir la pièce |
| 11 | 3833080R | Rondelle | Disponible | Voir la pièce |
| 12 | 004000142R | Ecrou | Disponible | Voir la pièce |
| 13 | 52012118BR | Ressort compl. | Non reliée | |
| 14 | 52010485BR | Poulie de démarrage | Disponible | Voir la pièce |
| 15 | 3918006R | Rondelle | Disponible | Voir la pièce |
| 16 | 3908036R | Vis | Non reliée | |
| 17 | 3960017AR | Vis | Disponible | Voir la pièce |
| 17 | 3960017AR | Vis | Disponible | Voir la pièce |
| 18 | 50140052R | Bouchon | Disponible | Voir la pièce |
| 19 | 098000079R | Cordelette | Disponible | Voir la pièce |
| 20 | 097000064AR | Poignée de démarrage | Disponible | Voir la pièce |
| 21 | 3860095R | Vis | Disponible | Voir la pièce |
| 22 | 50200123R | Flasque | Disponible | Voir la pièce |
| 23 | 52010180 | Couvercle | Disponible | Voir la pièce |
| 24 | 50200020BR | Demarrage complet | Disponible | Voir la pièce |

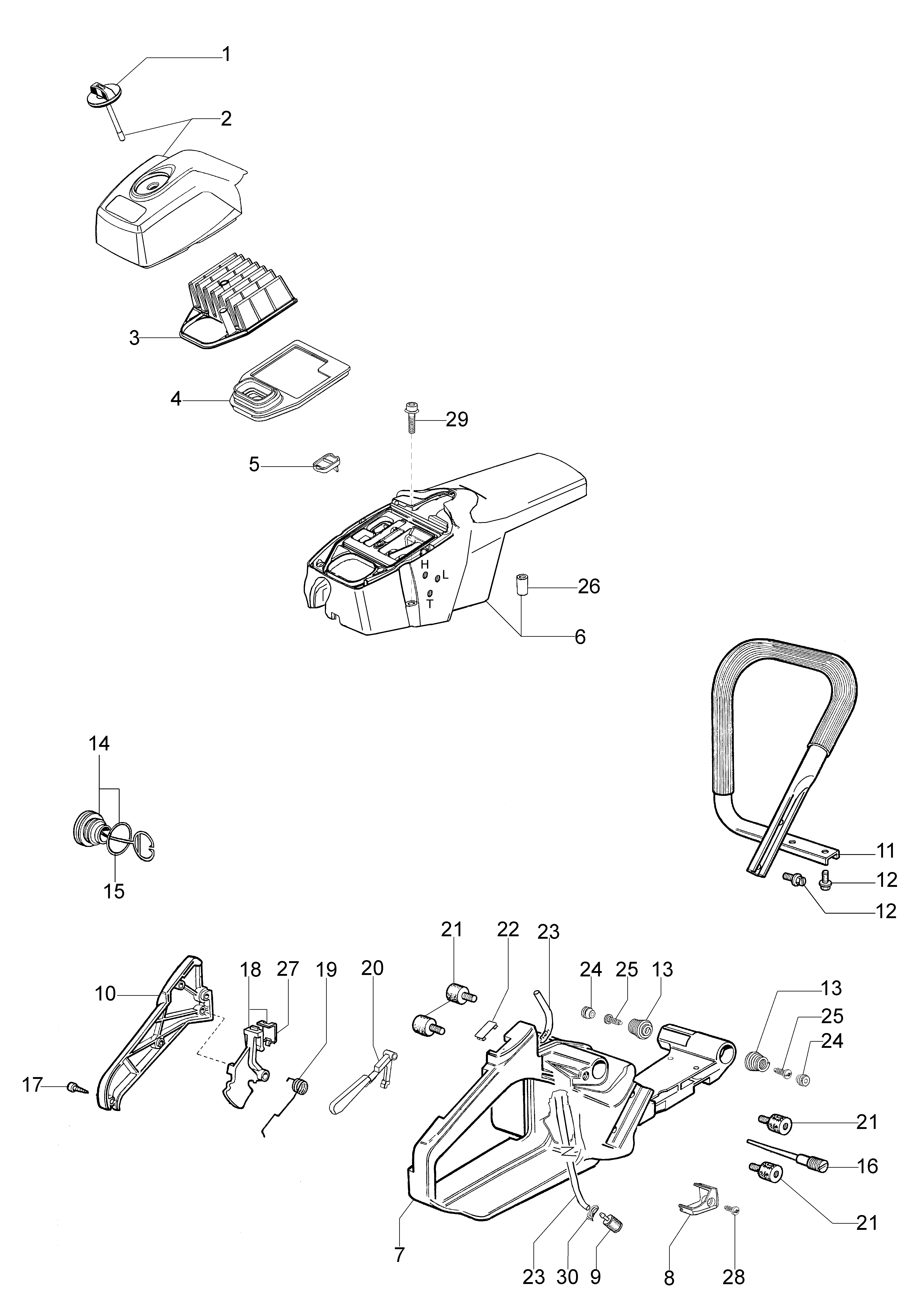

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 50200007R | Pommeau | Disponible | Voir la pièce |
| 2 | 50200011BR | Couvercle filtre aire | Disponible | Voir la pièce |
| 3 | 50200009AR | Filtre aire 60 micron (standard) | Disponible | Voir la pièce |
| 3 | 50200122R | Filtre aire 40 micron (optional) | Disponible | Voir la pièce |
| 4 | 50200010AR | Joint | Disponible | Voir la pièce |
| 5 | 50200013R | Deflecteur | Disponible | Voir la pièce |
| 6 | 50200012CR | Capot cylindre | Non reliée | |
| 7 | 50200068AR | Réservoir mix | Disponible | Voir la pièce |
| 8 | 50200030R | Protection | Disponible | Voir la pièce |
| 9 | 50010218R | Filtre mix | Disponible | Voir la pièce |
| 10 | 50200063AR | Couvercle | Disponible | Voir la pièce |
| 11 | 50200017R | Poignee | Disponible | Voir la pièce |
| 12 | 097000061AR | Vis | Disponible | Voir la pièce |
| 12 | 097000061AR | Vis | Disponible | Voir la pièce |
| 13 | 50200024R | Ressort | Disponible | Voir la pièce |
| 13 | 50200024R | Ressort | Disponible | Voir la pièce |
| 14 | 50340265AR | Bouchon compl. | Disponible | Voir la pièce |
| 15 | 099900090R | Bague | Disponible | Voir la pièce |
| 16 | 099900083BR | Soupape | Non reliée | |
| 17 | 3960040R | Vis | Disponible | Voir la pièce |
| 18 | 50010157 | Levier accelerateur | Disponible | Voir la pièce |
| 19 | 097000028R | Ressort | Disponible | Voir la pièce |
| 20 | 50200025R | Levier | Disponible | Voir la pièce |
| 21 | 097000038AR | Amortisseur | Non reliée | |
| 21 | 097000038AR | Amortisseur | Non reliée | |
| 21 | 097000038AR | Amortisseur | Non reliée | |
| 22 | 50200029R | Bouchon | Disponible | Voir la pièce |
| 23 | 098000319BR | Tuyau | Non reliée | |
| 23 | 098000319BR | Tuyau | Non reliée | |
| 24 | 50200023R | Support | Disponible | Voir la pièce |
| 24 | 50200023R | Support | Disponible | Voir la pièce |
| 25 | 3960099R | Vis | Disponible | Voir la pièce |
| 25 | 3960099R | Vis | Disponible | Voir la pièce |
| 26 | 50070126R | Entretoise | Disponible | Voir la pièce |
| 27 | 50010150R | Bride | Disponible | Voir la pièce |
| 28 | 094600041AR | Vis | Non reliée | |
| 29 | 3860096R | Vis | Disponible | Voir la pièce |
| 30 | 4098377R | Bande | Disponible | Voir la pièce |

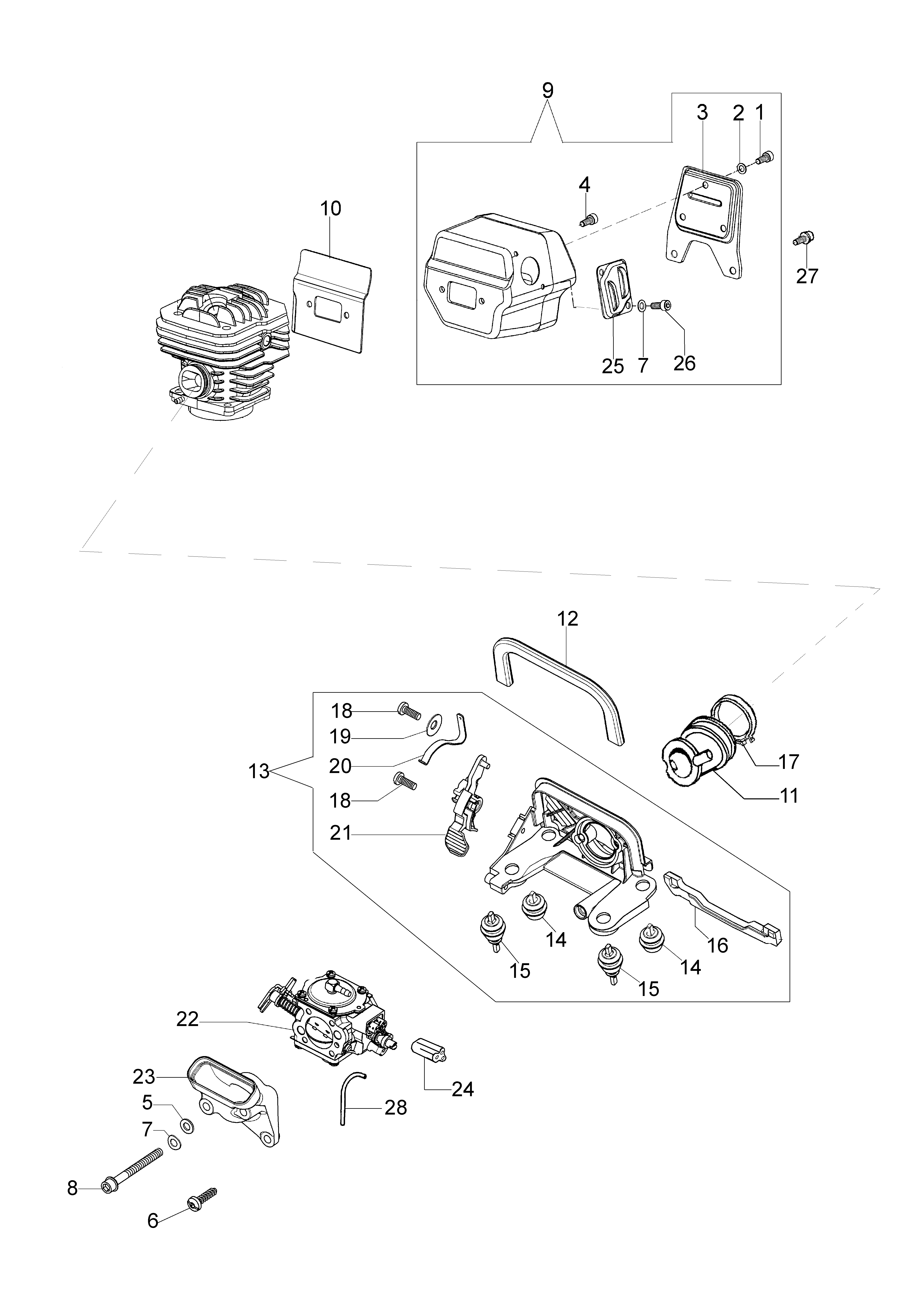

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3801052R | Vis | Disponible | Voir la pièce |
| 2 | 3033074 | Rondelle | Disponible | Voir la pièce |
| 3 | 097000342A | Couvercle | Disponible | Voir la pièce |
| 4 | 3860095R | Vis | Disponible | Voir la pièce |
| 5 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 6 | 3893060R | Vis | Disponible | Voir la pièce |
| 7 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 7 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 8 | 3801067 | Vis | Disponible | Voir la pièce |
| 9 | 52010441A | Pot | Disponible | Voir la pièce |
| 10 | 097000094CR | Joint | Disponible | Voir la pièce |
| 11 | 098000010R | Collecteur | Non reliée | |
| 12 | 50200016R | Joint | Disponible | Voir la pièce |
| 13 | 50202040R | Support complet | Disponible | Voir la pièce |
| 14 | 50200117R | Amortisseur | Disponible | Voir la pièce |
| 14 | 50200117R | Amortisseur | Disponible | Voir la pièce |
| 15 | 50200034R | Amortisseur | Disponible | Voir la pièce |
| 15 | 50200034R | Amortisseur | Disponible | Voir la pièce |
| 16 | 50200038R | Joint | Disponible | Voir la pièce |
| 17 | 50200015AR | Bande | Non reliée | |
| 18 | 50030272 | Vis | Disponible | Voir la pièce |
| 18 | 50030272 | Vis | Disponible | Voir la pièce |
| 19 | 3057005R | Rondelle | Non reliée | |
| 20 | 50200031R | Bande | Disponible | Voir la pièce |
| 21 | 50200026R | Levier | Disponible | Voir la pièce |
| 22 | 2318795AR | Carburateur WJ-121 | Disponible | Voir la pièce |
| 23 | 50200033AR | Support filtre | Disponible | Voir la pièce |
| 24 | 52010370A | Guide vis | Disponible | Voir la pièce |
| 25 | 098000133 | Deflecteur | Disponible | Voir la pièce |
| 26 | 005100913B | Vis | Disponible | Voir la pièce |
| 27 | 097000092AR | Vis | Disponible | Voir la pièce |
| 28 | 094600126 | Tuyau | Disponible | Voir la pièce |

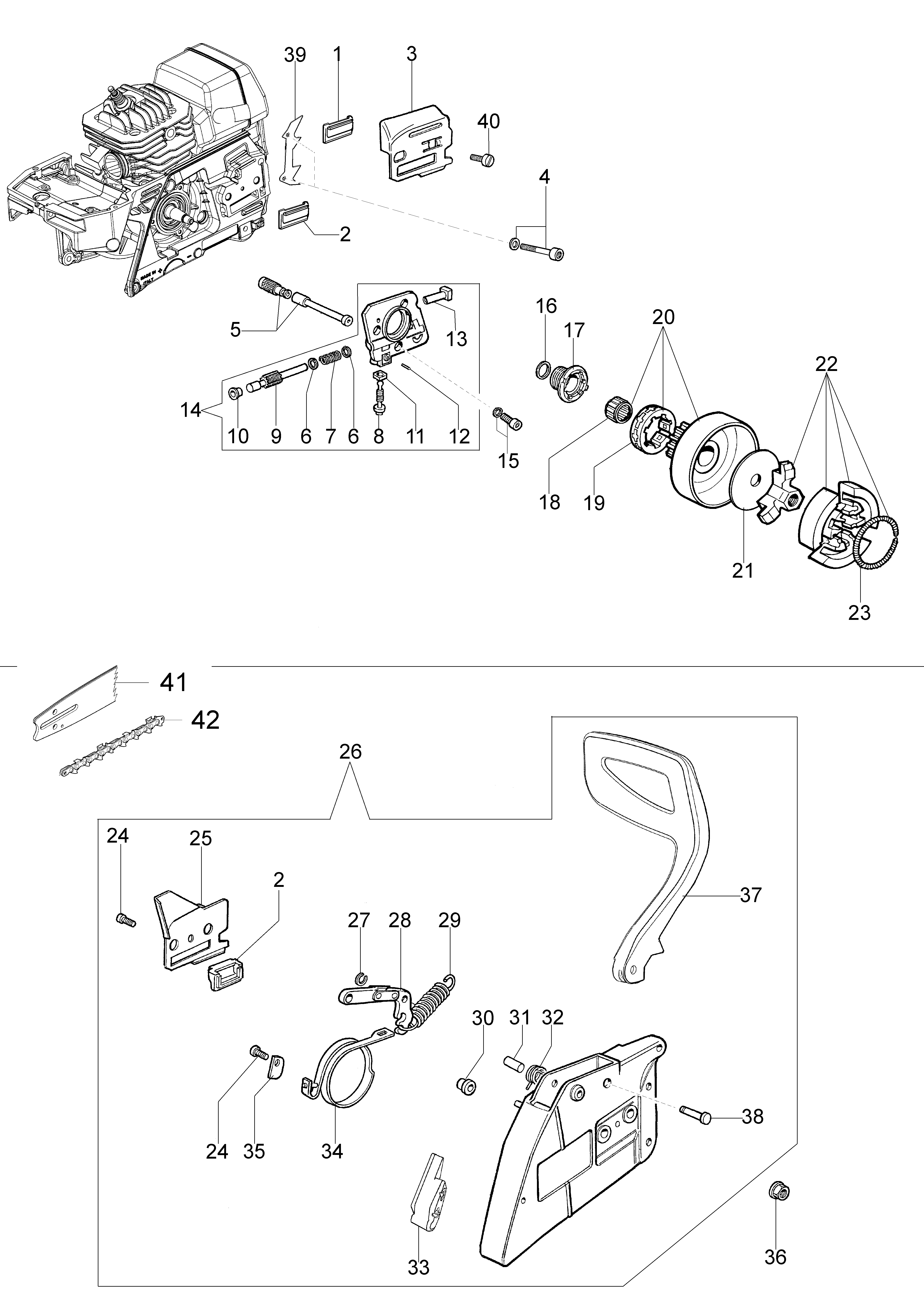

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 097000276 | Protection | Disponible | Voir la pièce |
| 2 | 50070149R | Protection | Non reliée | |
| 2 | 50070149R | Protection | Non reliée | |
| 3 | 097000277 | Bride | Disponible | Voir la pièce |
| 4 | 61052009BR | Vis | Disponible | Voir la pièce |
| 5 | 097000147AR | Filtre huile | Disponible | Voir la pièce |
| 6 | 097000070 | Rondelle | Disponible | Voir la pièce |
| 6 | 097000070 | Rondelle | Disponible | Voir la pièce |
| 7 | 097000071A | Ressort | Disponible | Voir la pièce |
| 8 | 097000067 | Vis | Disponible | Voir la pièce |
| 9 | 097000069B | Piston de pompe | Disponible | Voir la pièce |
| 10 | 097000078 | Bouchon | Disponible | Voir la pièce |
| 11 | 097000068 | Arrêt | Disponible | Voir la pièce |
| 12 | 097000062 | Goupille | Disponible | Voir la pièce |
| 13 | 097000359 | Tuyau | Disponible | Voir la pièce |
| 14 | 097000131BR | Pompe huile | Disponible | Voir la pièce |
| 15 | 005100905 | Vis | Disponible | Voir la pièce |
| 16 | 097000073R | Rondelle | Disponible | Voir la pièce |
| 17 | 097000072R | Vis sans fin | Non reliée | |
| 18 | 097000011R | Roulement | Disponible | Voir la pièce |
| 19 | 006100730R | Bague | Disponible | Voir la pièce |
| 20 | 097000207 | Cloche embrayage | Disponible | Voir la pièce |
| 21 | 097000097R | Rondelle | Non reliée | |
| 22 | 097000132AR | Embrayage | Non reliée | |
| 23 | 097000098R | Ressort | Disponible | Voir la pièce |
| 24 | 3960045 | Vis | Disponible | Voir la pièce |
| 24 | 3960045 | Vis | Disponible | Voir la pièce |
| 25 | 097000275 | Bride | Disponible | Voir la pièce |
| 26 | 50202003CR | Carter chaine complet | Non reliée | |
| 27 | 3026003R | Bague | Disponible | Voir la pièce |
| 28 | 097000146 | Levier | Disponible | Voir la pièce |
| 29 | 099900152AR | Ressort | Non reliée | |
| 30 | 006000300 | Bague | Disponible | Voir la pièce |
| 31 | 097000107 | Goupille | Disponible | Voir la pièce |
| 32 | 50010088AR | Ressort | Disponible | Voir la pièce |
| 33 | 50200028R | Deflecteur | Disponible | Voir la pièce |
| 34 | 097000105 | Bande de frein | Disponible | Voir la pièce |
| 35 | 50010084 | Bride | Disponible | Voir la pièce |
| 36 | 50010148R | Ecrou | Disponible | Voir la pièce |
| 37 | 50200042R | Protection | Disponible | Voir la pièce |
| 38 | 097000106R | Goupille | Disponible | Voir la pièce |
| 39 | 097000109A | Griffe | Disponible | Voir la pièce |
| 40 | 006000156R | Vis | Disponible | Voir la pièce |
| 41 | 097000244R | Guide 18 | Disponible | Voir la pièce |
| 41 | 097000245R | Guide 20 | Disponible | Voir la pièce |
| 41 | 097000501 | Guide 22 - cm 56 | Disponible | Voir la pièce |
| 41 | 097000502 | Guide 24 - cm 61 | Disponible | Voir la pièce |
| 42 | 001000754R | Chaîne .3/8 | Disponible | Voir la pièce |
| 42 | 001001134R | Chaîne .3/8 | Disponible | Voir la pièce |
| 42 | 30629001C | Chaine .3/8 | Disponible | Voir la pièce |
| 42 | 30629002C | Chaine .3/8 | Disponible | Voir la pièce |

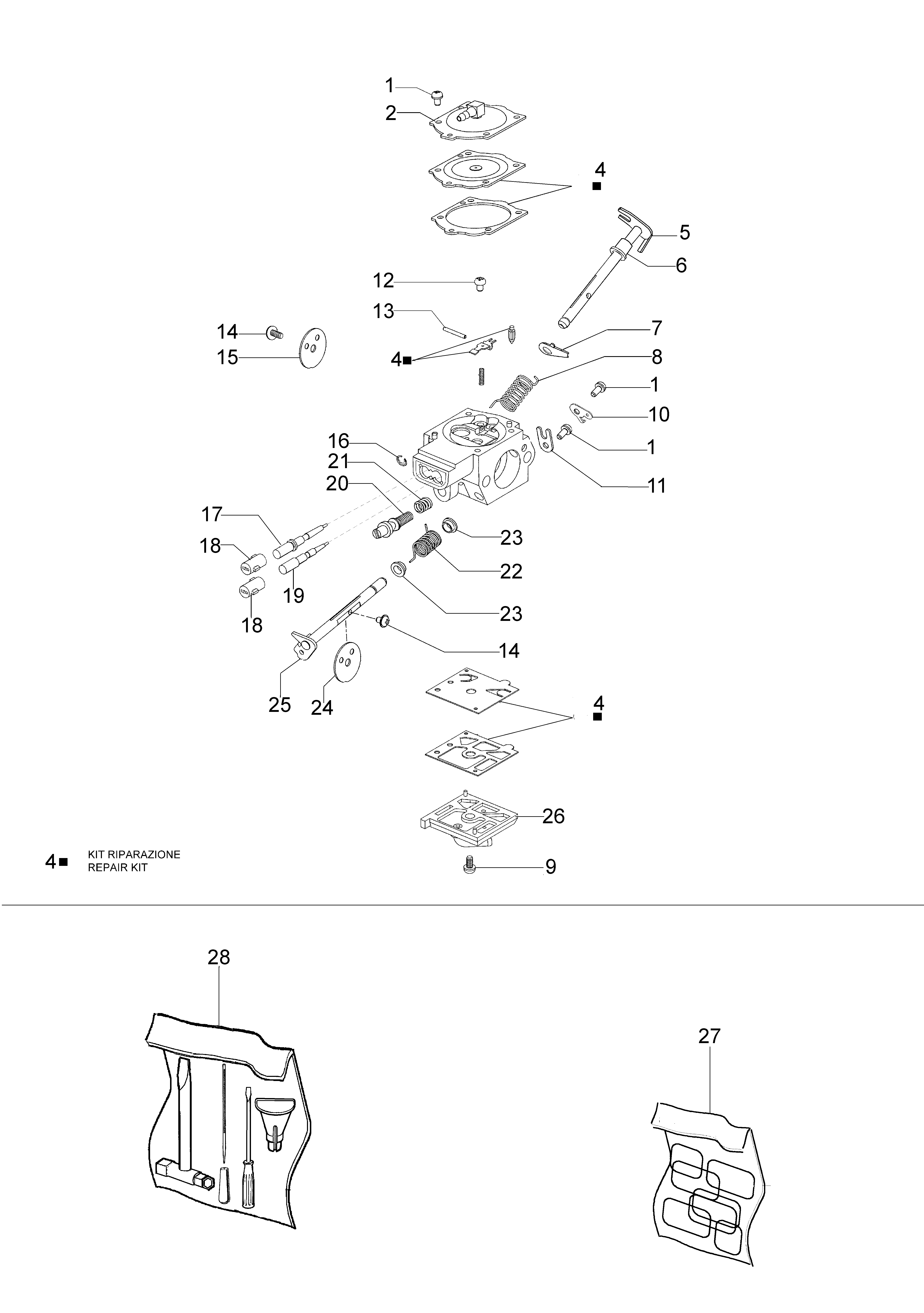

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 035000162 | Vis | Disponible | Voir la pièce |
| 1 | 035000162 | Vis | Disponible | Voir la pièce |
| 1 | 035000162 | Vis | Disponible | Voir la pièce |
| 2 | 097000156 | Couvercle | Disponible | Voir la pièce |
| 4 | 2318672 | Kit réparation | Disponible | Voir la pièce |
| 4 | 2318672 | Kit réparation | Disponible | Voir la pièce |
| 4 | 2318672 | Kit réparation | Disponible | Voir la pièce |
| 4 | 2318672 | Kit réparation | Disponible | Voir la pièce |
| 5 | 2318797 | Vilebrequin | Disponible | Voir la pièce |
| 6 | 50050109 | Bague | Disponible | Voir la pièce |
| 7 | 2318798 | Levier | Disponible | Voir la pièce |
| 8 | 2318796 | Ressort | Disponible | Voir la pièce |
| 9 | 035000161 | Vis | Disponible | Voir la pièce |
| 10 | 2318799 | Levier | Disponible | Voir la pièce |
| 11 | 035000149 | Plaquette | Disponible | Voir la pièce |
| 12 | 003300202 | Vis | Disponible | Voir la pièce |
| 13 | 035000169 | Axe | Disponible | Voir la pièce |
| 14 | 50010141 | Vis | Disponible | Voir la pièce |
| 14 | 50010141 | Vis | Disponible | Voir la pièce |
| 15 | 035000151 | Papillon | Disponible | Voir la pièce |
| 16 | 095000164 | Bague | Disponible | Voir la pièce |
| 17 | 2318804 | Vis H | Disponible | Voir la pièce |
| 18 | 2318867R | Caps-lock | Disponible | Voir la pièce |
| 18 | 2318867R | Caps-lock | Disponible | Voir la pièce |
| 19 | 2318828 | Vis L | Disponible | Voir la pièce |
| 20 | 097000162 | Vis | Disponible | Voir la pièce |
| 21 | 2318763 | Ressort | Disponible | Voir la pièce |
| 22 | 097000161 | Ressort | Disponible | Voir la pièce |
| 23 | 097000224 | Bague | Disponible | Voir la pièce |
| 23 | 097000224 | Bague | Disponible | Voir la pièce |
| 24 | 52010019 | Papillon | Disponible | Voir la pièce |
| 25 | 097000154 | Arbre | Disponible | Voir la pièce |
| 26 | 097000157 | Couvercle | Disponible | Voir la pièce |
| 27 | 50202031 | Kit etiquettes | Disponible | Voir la pièce |
| 28 | 50250090AR | Kit outils | Non reliée |
