Vue Éclatée PW 300 HC
Retrouvez les pièces détachées, références et repères disponibles pour PW 300 HC.

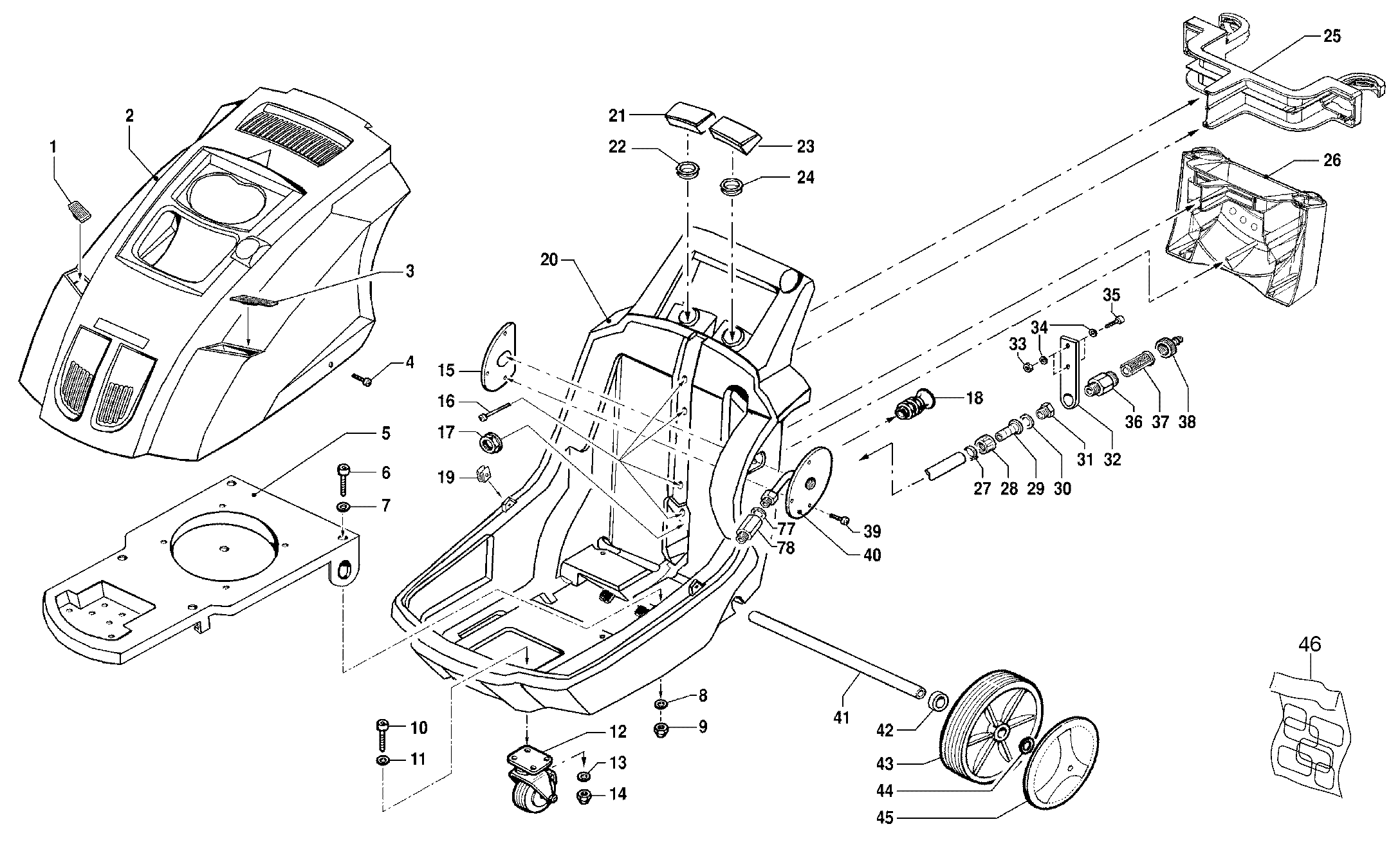

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | CH04020283 | Couvercle right | Disponible | Voir la pièce |
| 2 | CH04770274 | Kit capot | Disponible | Voir la pièce |
| 3 | CH04020282 | Couvercle left | Disponible | Voir la pièce |
| 4 | CH36230031 | Vis | Disponible | Voir la pièce |
| 5 | CH32060282 | Chassis | Disponible | Voir la pièce |
| 6 | CH36090058 | Vis | Disponible | Voir la pièce |
| 7 | CH28110016 | Rondelle | Disponible | Voir la pièce |
| 8 | CH28110016 | Rondelle | Disponible | Voir la pièce |
| 9 | CH06040039 | Ecrou | Disponible | Voir la pièce |
| 10 | CH36090058 | Vis | Disponible | Voir la pièce |
| 11 | CH28110016 | Rondelle | Disponible | Voir la pièce |
| 12 | CH0002900046R | Roue | Non reliée | |
| 13 | CH28110016 | Rondelle | Disponible | Voir la pièce |
| 14 | CH06040039 | Ecrou | Disponible | Voir la pièce |
| 15 | CH30020587 | Support | Disponible | Voir la pièce |
| 16 | CH36050103 | Vis | Disponible | Voir la pièce |
| 17 | CH12270003 | Embout | Disponible | Voir la pièce |
| 18 | CH24340022 | Serre-câble | Disponible | Voir la pièce |
| 19 | CH24030084 | Plaquette | Disponible | Voir la pièce |
| 20 | CH32060283B | Reservoir / Chassis | Non reliée | |
| 21 | CH32000091 | Bouchon | Disponible | Voir la pièce |
| 22 | CH24340051 | Joint | Disponible | Voir la pièce |
| 23 | CH32000090 | Bouchon | Disponible | Voir la pièce |
| 24 | CH24340050 | Joint | Disponible | Voir la pièce |
| 25 | CH30020581 | Support | Disponible | Voir la pièce |
| 26 | CH30020580 | Support | Disponible | Voir la pièce |
| 27 | CH10030069 | Bande | Disponible | Voir la pièce |
| 28 | CH0003600257R | Ecrou | Disponible | Voir la pièce |
| 29 | CH28000098 | Raccord | Disponible | Voir la pièce |
| 30 | CH12090111 | Joint | Disponible | Voir la pièce |
| 31 | CH28250051 | Réduction | Disponible | Voir la pièce |
| 32 | CH24040170 | Etrier | Disponible | Voir la pièce |
| 33 | CH06040039 | Ecrou | Disponible | Voir la pièce |
| 34 | CH28110016 | Rondelle | Disponible | Voir la pièce |
| 35 | CH36090058 | Vis | Disponible | Voir la pièce |
| 36 | CH20000127 | Raccord | Disponible | Voir la pièce |
| 37 | CH10020132A | Filtre eau | Disponible | Voir la pièce |
| 38 | CH28030325 | Jeu de raccords | Disponible | Voir la pièce |
| 39 | CH36210013 | Vis | Disponible | Voir la pièce |
| 40 | CH30020586 | Support | Disponible | Voir la pièce |
| 41 | CH00170013 | Essieu roue | Disponible | Voir la pièce |
| 42 | CH28120070 | Rondelle | Disponible | Voir la pièce |
| 43 | CH28100035 | Roue | Disponible | Voir la pièce |
| 44 | CH00090179 | Bague | Disponible | Voir la pièce |
| 45 | CH04020332 | Enjoliveur | Disponible | Voir la pièce |
| 46 | CH32157792 | Kit etiquettes | Non reliée | |
| 77 | CH12090091 | Joint | Disponible | Voir la pièce |
| 78 | CH24170054 | Raccord | Disponible | Voir la pièce |

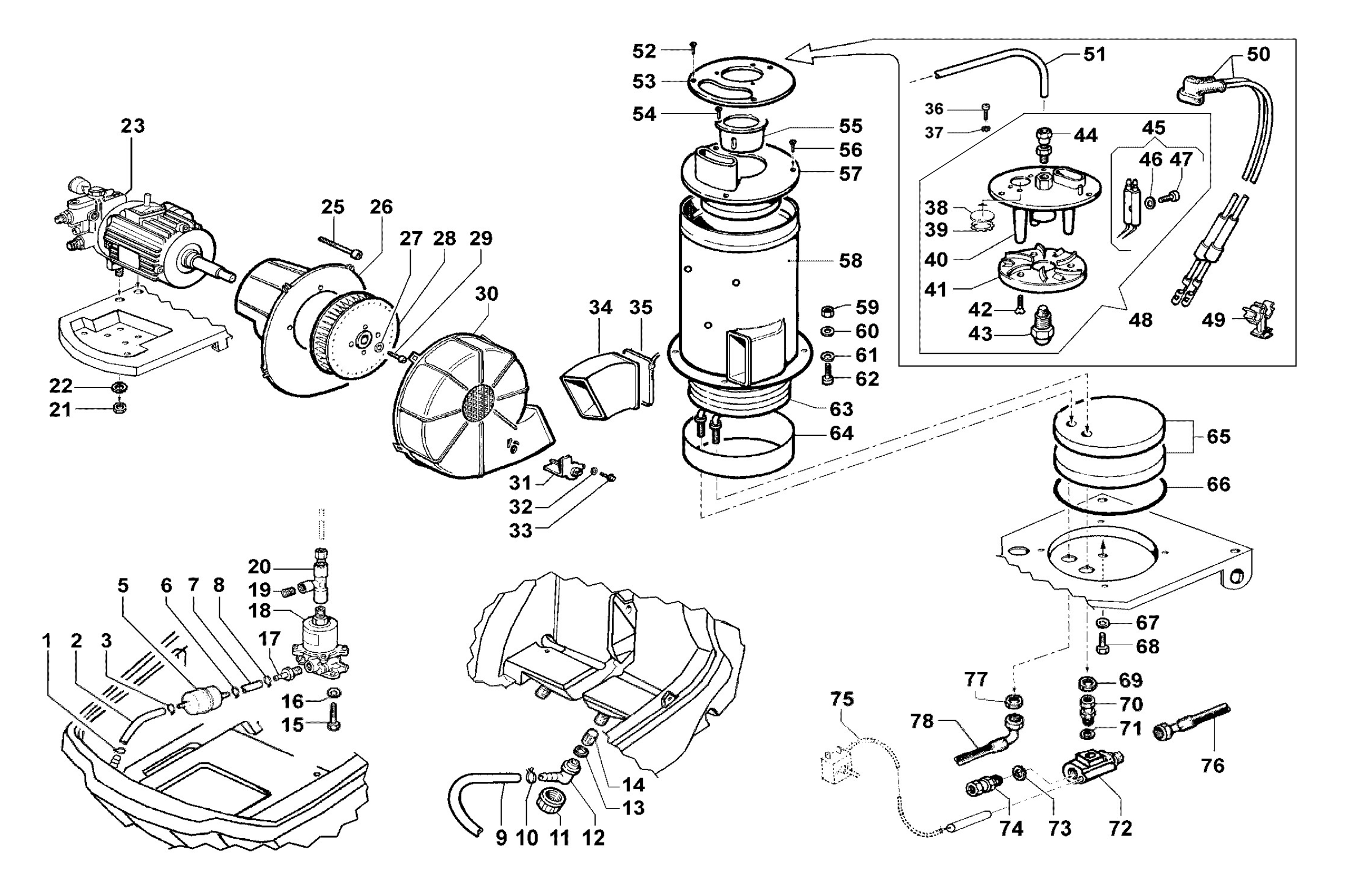

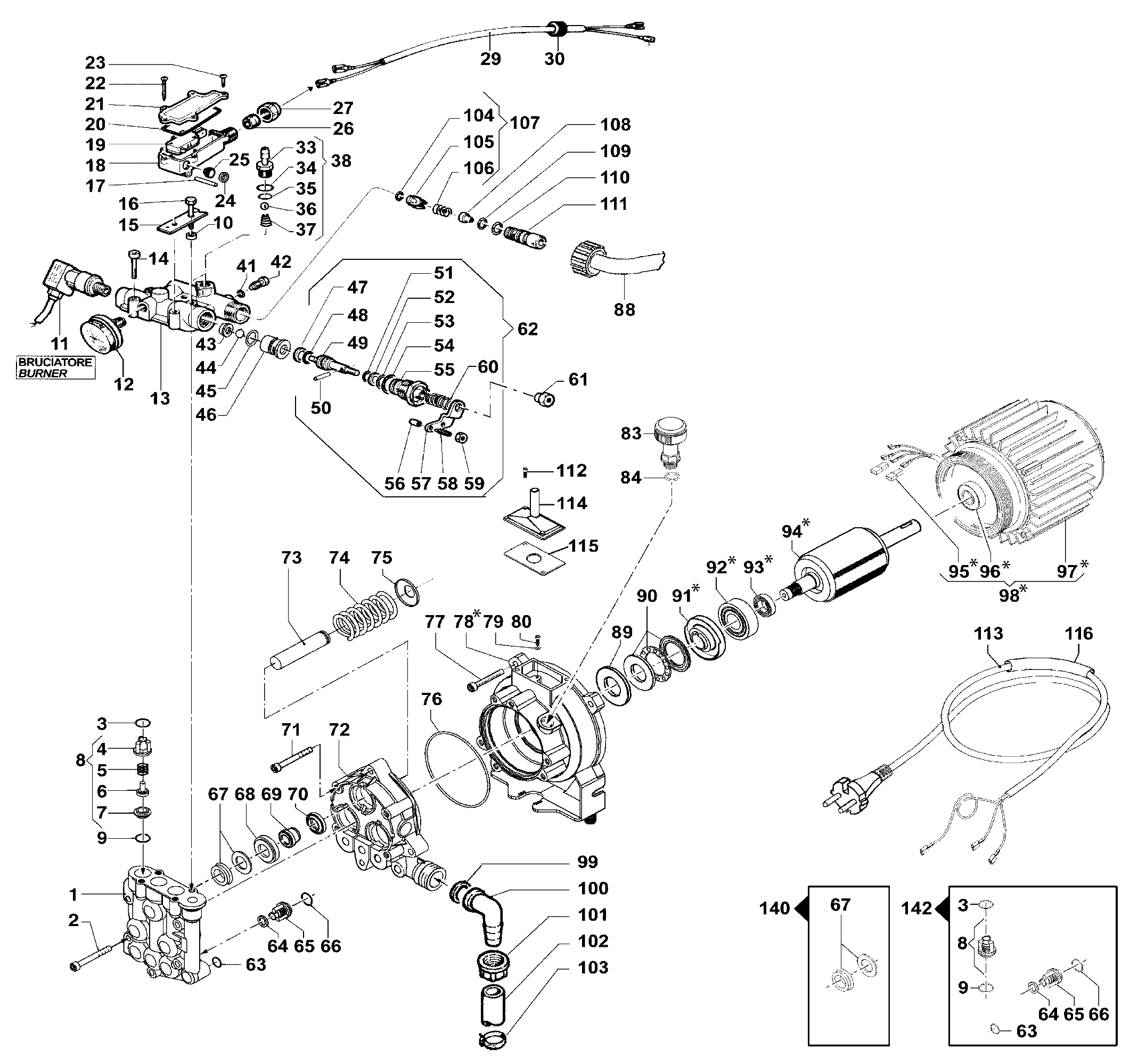

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | CH32180114 | Couvercle | Disponible | Voir la pièce |
| 2 | CH36090150 | Vis | Disponible | Voir la pièce |
| 3 | CH12100392 | Bague or | Disponible | Voir la pièce |
| 3 | CH12100392 | Bague or | Disponible | Voir la pièce |
| 4 | CH12050031 | Cage a aguilles | Disponible | Voir la pièce |
| 5 | CH18020175 | Ressort | Disponible | Voir la pièce |
| 6 | CH36040026 | Soupape | Disponible | Voir la pièce |
| 7 | CH30090121 | Siege | Disponible | Voir la pièce |
| 8 | CH12200039 | Soupape | Disponible | Voir la pièce |
| 8 | CH12200039 | Soupape | Disponible | Voir la pièce |
| 9 | CH12100415 | Bague or | Disponible | Voir la pièce |
| 9 | CH12100415 | Bague or | Disponible | Voir la pièce |
| 10 | CH06010274 | Entretoise | Disponible | Voir la pièce |
| 11 | CH24210037 | Pressostat (rouge) | Disponible | Voir la pièce |
| 12 | CH18160125 | Manomètre | Disponible | Voir la pièce |
| 13 | CH04240418 | Corp | Disponible | Voir la pièce |
| 14 | CH36090148 | Vis | Disponible | Voir la pièce |
| 15 | CH24030081 | Plaquette | Disponible | Voir la pièce |
| 16 | CH36070103 | Vis | Disponible | Voir la pièce |
| 17 | CH30050023 | Goupille | Disponible | Voir la pièce |
| 18 | CH30010133 | Boite | Disponible | Voir la pièce |
| 19 | CH18250020R | Interrupteur | Non reliée | |
| 20 | CH12010136 | Bague or | Disponible | Voir la pièce |
| 21 | CH04020200 | Couvercle | Disponible | Voir la pièce |
| 22 | CH36250047 | Vis | Disponible | Voir la pièce |
| 23 | CH36250048 | Vis | Disponible | Voir la pièce |
| 24 | CH00090229 | Bague | Disponible | Voir la pièce |
| 25 | CH24160112 | Protection | Disponible | Voir la pièce |
| 26 | CH12010137 | Joint | Disponible | Voir la pièce |
| 27 | CH12000056 | Ecrou | Disponible | Voir la pièce |
| 29 | CH04560308 | Câble | Disponible | Voir la pièce |
| 30 | CH24340040 | Serre-câble | Disponible | Voir la pièce |
| 33 | CH28030383 | Jeu de raccords | Disponible | Voir la pièce |
| 34 | CH12100014 | Bague or | Disponible | Voir la pièce |
| 35 | CH12100039 | Bague or | Disponible | Voir la pièce |
| 36 | CH30030016 | Bille | Disponible | Voir la pièce |
| 37 | CH18020254 | Ressort | Disponible | Voir la pièce |
| 38 | CH28030514 | Jeu de raccord | Disponible | Voir la pièce |
| 41 | CH36050087 | Vis | Disponible | Voir la pièce |
| 42 | CH12100220 | Bague or | Disponible | Voir la pièce |
| 43 | CH30090153 | Siege | Disponible | Voir la pièce |
| 44 | CH30030028 | Bille | Disponible | Voir la pièce |
| 45 | CH12100152 | Bague or | Disponible | Voir la pièce |
| 46 | CH30090148 | Siege | Disponible | Voir la pièce |
| 47 | CH00090112 | Bague | Disponible | Voir la pièce |
| 48 | CH12100041 | Bague or | Disponible | Voir la pièce |
| 49 | CH00150190 | Kit easy start | Disponible | Voir la pièce |
| 50 | CH30210035 | Goupille | Disponible | Voir la pièce |
| 51 | CH12100055 | Bague or | Disponible | Voir la pièce |
| 52 | CH00090110 | Bague | Disponible | Voir la pièce |
| 53 | CH12100049 | Bague or | Disponible | Voir la pièce |
| 54 | CH12100390 | Bague or | Disponible | Voir la pièce |
| 55 | CH36050115 | Vis | Disponible | Voir la pièce |
| 56 | CH04320044 | Capuchon | Disponible | Voir la pièce |
| 57 | CH16000072 | Levier total stop | Disponible | Voir la pièce |
| 58 | CH36220047 | Vis | Disponible | Voir la pièce |
| 59 | CH06040087 | Ecrou | Disponible | Voir la pièce |
| 60 | CH18020249 | Ressort | Disponible | Voir la pièce |
| 61 | CH32020241 | Vis | Disponible | Voir la pièce |
| 62 | CH12150348 | Soupape | Disponible | Voir la pièce |
| 63 | CH12100433 | Bague or | Disponible | Voir la pièce |
| 63 | CH12100433 | Bague or | Disponible | Voir la pièce |
| 64 | CH06010261 | Entretoise | Disponible | Voir la pièce |
| 64 | CH06010261 | Entretoise | Disponible | Voir la pièce |
| 65 | CH12200039 | Soupape | Disponible | Voir la pièce |
| 65 | CH12200039 | Soupape | Disponible | Voir la pièce |
| 66 | CH12100432 | Bague or | Disponible | Voir la pièce |
| 66 | CH12100432 | Bague or | Disponible | Voir la pièce |
| 67 | CH12410041 | Joint | Disponible | Voir la pièce |
| 67 | CH12410041 | Joint | Disponible | Voir la pièce |
| 68 | CH00090201 | Bague | Disponible | Voir la pièce |
| 69 | CH06010310 | Entretoise | Disponible | Voir la pièce |
| 70 | CH00190123 | Bague | Disponible | Voir la pièce |
| 71 | CH36090100 | Vis | Disponible | Voir la pièce |
| 72 | CH24320014B | Carter pompe | Disponible | Voir la pièce |
| 73 | CH24090108 | Piston | Disponible | Voir la pièce |
| 74 | CH18020174 | Ressort | Disponible | Voir la pièce |
| 75 | CH00090195 | Bague | Disponible | Voir la pièce |
| 76 | CH12100431 | Bague or | Disponible | Voir la pièce |
| 77 | CH36090114 | Vis | Disponible | Voir la pièce |
| 78 | CH10090211 | Bride (moteur) | Disponible | Voir la pièce |
| 79 | CH28070013 | Rondelle | Disponible | Voir la pièce |
| 80 | CH36250072 | Vis | Disponible | Voir la pièce |
| 83 | CH32000087 | Bouchon | Disponible | Voir la pièce |
| 84 | CH12100093 | Bague or | Disponible | Voir la pièce |
| 88 | CH32081000 | Tuyau | Disponible | Voir la pièce |
| 89 | CH28160089 | Entretoise | Disponible | Voir la pièce |
| 90 | CH04360029 | Roulement | Disponible | Voir la pièce |
| 91 | CH00010512 | Arbre excentrique | Disponible | Voir la pièce |
| 92 | CH04380069 | Roulement | Disponible | Voir la pièce |
| 93 | CH00190113 | Bague | Disponible | Voir la pièce |
| 94 | CH50270039 | Kit rotor et stator | Disponible | Voir la pièce |
| 95 | CH04220057 | Bande | Disponible | Voir la pièce |
| 96 | CH04380083 | Roulement | Disponible | Voir la pièce |
| 97 | CH50270039 | Kit rotor et stator | Disponible | Voir la pièce |
| 98 | CH50270039 | Kit rotor et stator | Disponible | Voir la pièce |
| 99 | CH12090111 | Joint | Disponible | Voir la pièce |
| 100 | CH28010074 | Raccord | Disponible | Voir la pièce |
| 101 | CH0003600257R | Ecrou | Disponible | Voir la pièce |
| 102 | CH0001400180R | Tuyau | Disponible | Voir la pièce |
| 103 | CH10030069 | Bande | Disponible | Voir la pièce |
| 104 | CH12100220 | Bague or | Disponible | Voir la pièce |
| 105 | CH36000087 | Soupape | Disponible | Voir la pièce |
| 106 | CH18020177 | Ressort | Disponible | Voir la pièce |
| 107 | CH50270025 | Kit soupape | Disponible | Voir la pièce |
| 108 | CH34000287 | Gicleur | Disponible | Voir la pièce |
| 109 | CH12100041 | Bague or | Disponible | Voir la pièce |
| 110 | CH12100152 | Bague or | Disponible | Voir la pièce |
| 111 | CH20000087 | Nipple | Disponible | Voir la pièce |
| 112 | CH36250046 | Vis | Disponible | Voir la pièce |
| 113 | CH04560183 | Câble | Disponible | Voir la pièce |
| 114 | CH04020281 | Couvercle | Disponible | Voir la pièce |
| 115 | CH12010153 | Joint | Disponible | Voir la pièce |
| 116 | CH12290025 | Gaine | Disponible | Voir la pièce |
| 140 | CH50190033 | Kit joint | Disponible | Voir la pièce |
| 142 | CH50250019 | Kit soupape | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | CH32020270 | Bouchon | Disponible | Voir la pièce |
| 2 | CH30190043 | Bague seeger | Disponible | Voir la pièce |
| 3 | CH28110015 | Rondelle | Disponible | Voir la pièce |
| 4 | CH36060014 | Arrêt | Disponible | Voir la pièce |
| 5 | CH18020211 | Ressort | Disponible | Voir la pièce |
| 6 | CH04680002 | Camme | Disponible | Voir la pièce |
| 7 | CH04680001 | Camme | Disponible | Voir la pièce |
| 8 | CH30190042 | Bague seeger | Disponible | Voir la pièce |
| 9 | CH24310007 | Pommeau | Disponible | Voir la pièce |
| 10 | CH36230015 | Vis | Disponible | Voir la pièce |
| 11 | CH06020052 | Disque | Disponible | Voir la pièce |
| 12 | CH28120080 | Rondelle | Disponible | Voir la pièce |
| 13 | CH30190042 | Bague seeger | Disponible | Voir la pièce |
| 14 | CH32020018 | Bouchon | Disponible | Voir la pièce |
| 15 | CH36230019 | Vis | Disponible | Voir la pièce |
| 16 | CH28030480 | Disque | Disponible | Voir la pièce |
| 17 | CH32020018 | Bouchon | Disponible | Voir la pièce |
| 18 | CH06020051 | Disque | Disponible | Voir la pièce |
| 19 | CH00090165 | Bague | Disponible | Voir la pièce |
| 20 | CH12100232 | Bague or | Disponible | Voir la pièce |
| 21 | CH12100232 | Bague or | Disponible | Voir la pièce |
| 22 | CH00090165 | Bague | Disponible | Voir la pièce |
| 23 | CH28120080 | Rondelle | Disponible | Voir la pièce |
| 24 | CH16020059 | Clavette | Disponible | Voir la pièce |
| 25 | CH24080151 | Jeu de raccords | Disponible | Voir la pièce |
| 26 | 68500026 | Kit tuyau caout. | Disponible | Voir la pièce |
| 30 | CH70020255 | Kit enroleur | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | CH34000709 | Gicleur | Non reliée | |
| 2 | 68500039 | Lance avec gicleur reglable | Disponible | Voir la pièce |
| 3 | 68500031 | Pistolet | Disponible | Voir la pièce |
| 4 | 68500026 | Kit tuyau caout. | Disponible | Voir la pièce |
| 5 | CH04550013 | Epingle | Disponible | Voir la pièce |
| 6 | CH12100084 | Bague or | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | CH36250003 | Vis | Disponible | Voir la pièce |
| 2 | CH04600030 | Couvercle | Disponible | Voir la pièce |
| 3 | CH24160095 | Protection | Disponible | Voir la pièce |
| 4 | CH14100061 | Interrupteur | Disponible | Voir la pièce |
| 5 | CH18170081A | Poignée | Disponible | Voir la pièce |
| 6 | CH36230007 | Vis | Disponible | Voir la pièce |
| 7 | CH04570042 | Etiquette | Disponible | Voir la pièce |
| 8 | CH04020280 | Couvercle | Disponible | Voir la pièce |
| 9 | CH02040041 | Bague | Disponible | Voir la pièce |
| 10 | CH32300048 | Kit thermostat et poignée | Disponible | Voir la pièce |
| 10 | CH32300048 | Kit thermostat et poignée | Disponible | Voir la pièce |
| 10 | CH32300048 | Kit thermostat et poignée | Disponible | Voir la pièce |
| 11 | CH04340329A | Condensateur | Disponible | Voir la pièce |
| 12 | CH24340040 | Serre-câble | Disponible | Voir la pièce |
| 13 | CH36250074 | Vis | Disponible | Voir la pièce |
| 14 | CH18050044 | Etau | Disponible | Voir la pièce |
| 14 | CH18050045 | Etau | Disponible | Voir la pièce |
| 14 | CH18050047 | Etau | Disponible | Voir la pièce |
| 15 | CH12100555 | Bague or | Disponible | Voir la pièce |
| 16 | CH0005800408R | Retardateur | Non reliée | |
| 17 | CH30010523 | Boîtier élect. | Disponible | Voir la pièce |
| 18 | CH06040061 | Ecrou | Disponible | Voir la pièce |
| 19 | CH32260088A | Transformateur | Non reliée | |
| 20 | CH36090199 | Vis | Disponible | Voir la pièce |
| 21 | CH04560305 | Cable | Disponible | Voir la pièce |
| 22 | CH0003600257R | Ecrou | Disponible | Voir la pièce |
| 23 | CH30020590AR | Support | Disponible | Voir la pièce |
| 24 | CH28150015 | Rivet | Disponible | Voir la pièce |
| 25 | CH16100952 | Schéma électrique (drawing) | Disponible | Voir la pièce |
| 27 | CH06040061 | Ecrou | Disponible | Voir la pièce |
| 28 | CH28110037 | Rondelle | Disponible | Voir la pièce |
| 29 | CH36070234 | Vis | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | CH10030003 | Bande | Disponible | Voir la pièce |
| 2 | CH32080997 | Tuyau | Disponible | Voir la pièce |
| 3 | CH10030003 | Bande | Disponible | Voir la pièce |
| 5 | CH10020120 | Filtre | Disponible | Voir la pièce |
| 6 | CH10030003 | Bande | Disponible | Voir la pièce |
| 7 | CH32081044 | Tuyau | Disponible | Voir la pièce |
| 8 | CH10030003 | Bande | Disponible | Voir la pièce |
| 9 | CH32080705 | Tuyau | Disponible | Voir la pièce |
| 10 | CH10030059 | Bande | Disponible | Voir la pièce |
| 11 | CH0003600257R | Ecrou | Disponible | Voir la pièce |
| 12 | CH28030371 | Raccord | Disponible | Voir la pièce |
| 13 | CH12090104 | Joint | Disponible | Voir la pièce |
| 14 | CH10020078 | Filtre | Disponible | Voir la pièce |
| 15 | CH36070106 | Vis | Disponible | Voir la pièce |
| 16 | CH28070011 | Rondelle | Disponible | Voir la pièce |
| 17 | CH28030408A | Raccord | Disponible | Voir la pièce |
| 18 | CH24220010 | Pompe | Disponible | Voir la pièce |
| 19 | CH32000017 | Bouchon | Disponible | Voir la pièce |
| 20 | CH28030486 | Raccord | Disponible | Voir la pièce |
| 21 | CH06040079 | Ecrou | Disponible | Voir la pièce |
| 22 | CH28110016 | Rondelle | Disponible | Voir la pièce |
| 23 | CH73010930 | Motopompe | Non reliée | |
| 25 | CH36250070 | Vis | Disponible | Voir la pièce |
| 26 | CH04660031 | Couvercle | Disponible | Voir la pièce |
| 27 | CH28070011 | Rondelle | Disponible | Voir la pièce |
| 28 | CH36320089 | Ventilateur | Disponible | Voir la pièce |
| 29 | CH36090034 | Vis | Disponible | Voir la pièce |
| 30 | CH04040033 | Couvercle | Disponible | Voir la pièce |
| 31 | CH04660026 | Papillon | Disponible | Voir la pièce |
| 32 | CH28110006 | Rondelle | Disponible | Voir la pièce |
| 33 | CH36250049 | Vis | Disponible | Voir la pièce |
| 34 | CH18100024 | Manchon | Disponible | Voir la pièce |
| 35 | CH10030076 | Bande | Disponible | Voir la pièce |
| 36 | CH36250038 | Vis | Disponible | Voir la pièce |
| 37 | CH28070013 | Rondelle | Disponible | Voir la pièce |
| 38 | CH32000074 | Bouchon | Disponible | Voir la pièce |
| 39 | CH30190035 | Bague seeger | Disponible | Voir la pièce |
| 40 | CH06020047 | Disque | Disponible | Voir la pièce |
| 41 | CH06020057 | Disque | Disponible | Voir la pièce |
| 42 | CH36080004 | Vis | Disponible | Voir la pièce |
| 43 | CH34000820R | Gicleur (diesel) | Disponible | Voir la pièce |
| 44 | CH28030322 | Raccord | Disponible | Voir la pièce |
| 45 | CH08050023 | Jeu de électrode | Disponible | Voir la pièce |
| 46 | CH28110080 | Rondelle | Disponible | Voir la pièce |
| 47 | CH36230031 | Vis | Disponible | Voir la pièce |
| 48 | CH03350031 | Kit chaudière | Disponible | Voir la pièce |
| 49 | CH12020052 | Crochet | Disponible | Voir la pièce |
| 50 | CH05350073 | Kit cables | Disponible | Voir la pièce |
| 51 | CH50270116R | Tuyau | Disponible | Voir la pièce |
| 52 | CH36250028 | Vis | Disponible | Voir la pièce |
| 53 | CH04020287 | Couvercle superieur | Disponible | Voir la pièce |
| 54 | CH36250037 | Vis | Disponible | Voir la pièce |
| 55 | CH02180012 | Tuyau | Disponible | Voir la pièce |
| 56 | CH36250028 | Vis | Disponible | Voir la pièce |
| 57 | CH04020286 | Couvercle inferieur | Disponible | Voir la pièce |
| 58 | CH04240405 | Corp | Disponible | Voir la pièce |
| 59 | CH06040095 | Ecrou | Disponible | Voir la pièce |
| 60 | CH28110030 | Rondelle | Disponible | Voir la pièce |
| 61 | CH28110030 | Rondelle | Disponible | Voir la pièce |
| 62 | CH36090112 | Vis | Disponible | Voir la pièce |
| 63 | CH30440030R | Serpentin | Disponible | Voir la pièce |
| 64 | CH00090295 | Corp | Disponible | Voir la pièce |
| 65 | CH28220015 | Réfractaire | Disponible | Voir la pièce |
| 66 | CH12100554 | Bague or | Disponible | Voir la pièce |
| 67 | CH28110030 | Rondelle | Disponible | Voir la pièce |
| 68 | CH36070106 | Vis | Disponible | Voir la pièce |
| 69 | CH12270015 | Embout | Disponible | Voir la pièce |
| 70 | CH00110006 | Adaptateur | Disponible | Voir la pièce |
| 71 | CH12090113 | Joint | Disponible | Voir la pièce |
| 72 | CH04240377A | Raccord | Disponible | Voir la pièce |
| 73 | CH12090097 | Joint | Disponible | Voir la pièce |
| 74 | CH0002300447R | Soupape | Disponible | Voir la pièce |
| 75 | CH32300048 | Kit thermostat et poignée | Disponible | Voir la pièce |
| 76 | CH32081004 | Tuyau | Disponible | Voir la pièce |
| 77 | CH12270015 | Embout | Disponible | Voir la pièce |
| 78 | CH32081000 | Tuyau | Disponible | Voir la pièce |
