Vue Éclatée 951
Retrouvez les pièces détachées, références et repères disponibles pour 951.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 093500422R | Bouchon | Disponible | Voir la pièce |
| 2 | 094000078R | Joint | Disponible | Voir la pièce |
| 3 | 094600365A | Levier de demarrage | Disponible | Voir la pièce |
| 4 | 50010218R | Filtre mix | Disponible | Voir la pièce |
| 5 | 094600172 | Tuyau | Disponible | Voir la pièce |
| 6 | 094600079 | Soupape huile | Disponible | Voir la pièce |
| 7 | 095100127 | Reservoir | Disponible | Voir la pièce |
| 8 | 094500141AR | Goujon | Disponible | Voir la pièce |
| 9 | 094600044 | Bride | Disponible | Voir la pièce |
| 10 | 012000028 | Vis | Disponible | Voir la pièce |
| 11 | 094600369R | Protection | Disponible | Voir la pièce |
| 12 | 094600041AR | Vis | Non reliée | |
| 12 | 094600041AR | Vis | Non reliée | |
| 12 | 094600041AR | Vis | Non reliée | |
| 13 | 094600182 | Tuyau soupirail | Disponible | Voir la pièce |
| 14 | 094500390A | Filtre huile | Disponible | Voir la pièce |
| 15 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 16 | 093800060B | Vis | Disponible | Voir la pièce |
| 17 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 18 | 006100303R | Vis | Disponible | Voir la pièce |
| 19 | 094600339 | Pompe huile | Disponible | Voir la pièce |
| 20 | 094100024 | Arrêt | Disponible | Voir la pièce |
| 22 | 094600063 | Tuyau | Disponible | Voir la pièce |
| 23 | 094600030R | Piston de pompe | Disponible | Voir la pièce |
| 24 | 094600220 | Corp pompe | Disponible | Voir la pièce |
| 25 | 094600046AR | Jeu de raccords | Non reliée | |
| 26 | 094600062 | Jeu de raccords | Disponible | Voir la pièce |
| 27 | 093000140 | Vis | Disponible | Voir la pièce |
| 28 | 074000167R | Bride étanche | Disponible | Voir la pièce |
| 29 | 094500070 | Collier | Disponible | Voir la pièce |
| 30 | 026400089BR | Tuyau | Non reliée | |
| 30 | 026400089BR | Tuyau | Non reliée | |
| 30 | 026400089BR | Tuyau | Non reliée | |
| 31 | 094600367R | Couvercle | Disponible | Voir la pièce |
| 32 | 093000468AR | Vis | Non reliée | |
| 33 | 094500010A | Rondelle | Disponible | Voir la pièce |
| 34 | 094500183A | Tuyau | Non reliée | |
| 35 | 094100008A | Support filtre | Disponible | Voir la pièce |
| 36 | 094600071A | Rondelle | Disponible | Voir la pièce |
| 36 | 094600071A | Rondelle | Disponible | Voir la pièce |
| 37 | 2317021R | Interrupteur | Non reliée | |
| 38 | 094600449 | Couvercle | Disponible | Voir la pièce |
| 39 | 094600112 | Ecrou | Disponible | Voir la pièce |
| 40 | 094600126 | Tuyau | Disponible | Voir la pièce |
| 41 | 094600056 | Flasque | Disponible | Voir la pièce |
| 42 | 094100179 | Carburateur WT-494 | Disponible | Voir la pièce |
| 43 | 094600103R | Bande | Non reliée | |
| 44 | 094600070 | Guide vis | Disponible | Voir la pièce |
| 45 | 005000347AR | Passe-cable | Disponible | Voir la pièce |
| 46 | 094600131B | Support | Disponible | Voir la pièce |
| 47 | 094600018 | Collecteur | Disponible | Voir la pièce |
| 48 | 094600032 | Vis | Disponible | Voir la pièce |
| 49 | 094600335R | Bride | Non reliée | |
| 50 | 094600072A | Ressort | Disponible | Voir la pièce |
| 51 | 094600036BR | Filtre aire | Disponible | Voir la pièce |
| 52 | 094600359R | Collier | Non reliée | |
| 53 | 015000100AR | Tuyau | Non reliée | |
| 54 | 005200941 | Tuyau | Disponible | Voir la pièce |
| 55 | 094600181R | Reservoir | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 094500033 | Rondelle | Disponible | Voir la pièce |
| 2 | 005000165R | Roulement | Disponible | Voir la pièce |
| 3 | 094500761A | Kit pignon .325 | Disponible | Voir la pièce |
| 4 | 004000352R | Rondelle | Disponible | Voir la pièce |
| 5 | 094000129AR | Embrayage | Disponible | Voir la pièce |
| 6 | 094500029AR | Ressort | Non reliée | |
| 7 | 094600041AR | Vis | Non reliée | |
| 7 | 094600041AR | Vis | Non reliée | |
| 7 | 094600041AR | Vis | Non reliée | |
| 7 | 094600041AR | Vis | Non reliée | |
| 7 | 094600041AR | Vis | Non reliée | |
| 7 | 094600041AR | Vis | Non reliée | |
| 7 | 094600041AR | Vis | Non reliée | |
| 7 | 094600041AR | Vis | Non reliée | |
| 7 | 094600041AR | Vis | Non reliée | |
| 7 | 094600041AR | Vis | Non reliée | |
| 8 | 094600198 | Bride | Disponible | Voir la pièce |
| 9 | 094600382R | Carter chaine | Disponible | Voir la pièce |
| 10 | 094600382R | Carter chaine | Disponible | Voir la pièce |
| 11 | 095000219AR | Ressort | Disponible | Voir la pièce |
| 12 | 094600382R | Carter chaine | Disponible | Voir la pièce |
| 13 | 094600382R | Carter chaine | Disponible | Voir la pièce |
| 14 | 095000222 | Protection | Disponible | Voir la pièce |
| 15 | 095000229 | Couvercle | Disponible | Voir la pièce |
| 16 | 094600382R | Carter chaine | Disponible | Voir la pièce |
| 17 | 094600382R | Carter chaine | Disponible | Voir la pièce |
| 18 | 094600382R | Carter chaine | Disponible | Voir la pièce |
| 19 | 094600381AR | Protection | Disponible | Voir la pièce |
| 20 | 50012026 | Vis tension | Disponible | Voir la pièce |
| 21 | 50010079 | Arrêt | Disponible | Voir la pièce |
| 22 | 094600074R | Griffe | Disponible | Voir la pièce |
| 23 | 50010148R | Ecrou | Disponible | Voir la pièce |
| 24 | 094600178R | Bande de frein | Disponible | Voir la pièce |
| 25 | 094600068C | Ressort | Disponible | Voir la pièce |
| 26 | 094600411 | Levier | Non reliée | |
| 27 | 094100154 | Couvercle | Non reliée | |
| 28 | 094600101AR | Ressort | Disponible | Voir la pièce |
| 28 | 094600101AR | Ressort | Disponible | Voir la pièce |
| 29 | 094600077 | Bande | Disponible | Voir la pièce |
| 30 | 094600374 | Poignee | Disponible | Voir la pièce |
| 31 | 094600376R | Poignee | Disponible | Voir la pièce |
| 32 | 099900297 | Vis | Disponible | Voir la pièce |
| 33 | 094600376R | Poignee | Disponible | Voir la pièce |
| 34 | 094600059R | Cable accellerateur | Non reliée | |
| 35 | 094600451 | Rondelle | Disponible | Voir la pièce |
| 36 | 094600198 | Bride | Disponible | Voir la pièce |
| 37 | 094500298 | Kit cloche embr. | Disponible | Voir la pièce |
| 38 | 094500046R | Bague | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 094600148 | Ressort | Disponible | Voir la pièce |
| 2 | 074000240 | Vis de reglage | Disponible | Voir la pièce |
| 3 | 2318723 | Papillon | Disponible | Voir la pièce |
| 4 | 003300209 | Vis | Disponible | Voir la pièce |
| 4 | 003300209 | Vis | Disponible | Voir la pièce |
| 5 | 094600256 | Arbre | Disponible | Voir la pièce |
| 6 | 094600208 | Ressort | Disponible | Voir la pièce |
| 7 | 035000165 | Ressort | Disponible | Voir la pièce |
| 8 | 094600149 | Vis L | Disponible | Voir la pièce |
| 9 | 094600150 | Vis H | Disponible | Voir la pièce |
| 10 | 093500115 | Ressort | Disponible | Voir la pièce |
| 11 | 2318191 | Couvercle | Disponible | Voir la pièce |
| 12 | 035000162 | Vis | Disponible | Voir la pièce |
| 12 | 035000162 | Vis | Disponible | Voir la pièce |
| 13 | 003300202 | Vis | Disponible | Voir la pièce |
| 14 | 003300201 | Axe | Disponible | Voir la pièce |
| 15 | 095000146 | Ressort | Disponible | Voir la pièce |
| 16 | 094600143 | Bille | Disponible | Voir la pièce |
| 17 | 003300197 | Vis | Disponible | Voir la pièce |
| 18 | 094600138 | Arbre | Disponible | Voir la pièce |
| 19 | 094600140 | Papillon | Disponible | Voir la pièce |
| 20 | 093500218 | Gicleur | Disponible | Voir la pièce |
| 21 | 035000149 | Plaquette | Disponible | Voir la pièce |
| 22 | 003300036 | Jeu de raccords | Disponible | Voir la pièce |
| 23 | 094600135 | Couvercle | Disponible | Voir la pièce |
| 24 | 2318671 | Kit réparation | Non reliée | |
| 25 | 094100179 | Carburateur WT-494 | Disponible | Voir la pièce |

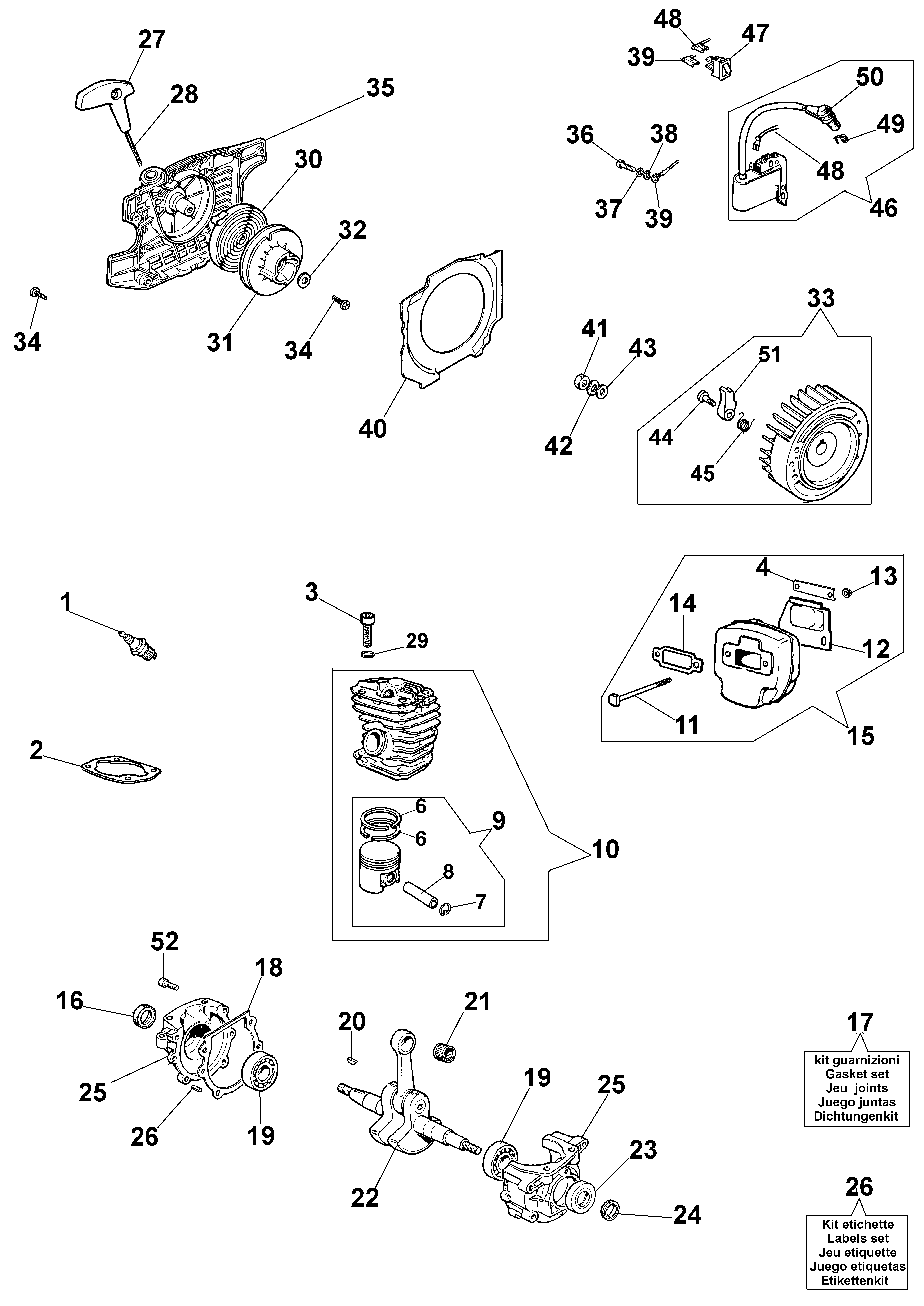

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3055101R | Bougie | Non reliée | |
| 2 | 094600436R | Joint | Disponible | Voir la pièce |
| 3 | 005100906AR | Vis | Disponible | Voir la pièce |
| 4 | 094600358 | Bride | Disponible | Voir la pièce |
| 5 | 094600042 | Goupille | Disponible | Voir la pièce |
| 6 | 005400015R | Segment Ø46 | Disponible | Voir la pièce |
| 6 | 005400015R | Segment Ø46 | Disponible | Voir la pièce |
| 7 | 004900061R | Bague | Disponible | Voir la pièce |
| 8 | 093800005 | Axe piston | Disponible | Voir la pièce |
| 9 | 095100009 | Piston complet Ø46 | Disponible | Voir la pièce |
| 10 | 095100008 | Cylindre compl. Ø46 | Disponible | Voir la pièce |
| 11 | 094600039 | Vis | Disponible | Voir la pièce |
| 12 | 094600024 | Bride | Disponible | Voir la pièce |
| 13 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 14 | 094600057 | Joint | Disponible | Voir la pièce |
| 15 | 094600176 | Pot | Disponible | Voir la pièce |
| 16 | 094500004R | Bague | Disponible | Voir la pièce |
| 17 | 094600414 | Kit joints | Disponible | Voir la pièce |
| 18 | 094600043BR | Joint | Disponible | Voir la pièce |
| 19 | 3034012R | Roulement | Non reliée | |
| 19 | 3034012R | Roulement | Non reliée | |
| 20 | 4098232R | Clavette | Disponible | Voir la pièce |
| 21 | 094000005R | Roulement | Non reliée | |
| 22 | 094600026R | Vilebrequin | Disponible | Voir la pièce |
| 23 | 3050015AR | Bague | Non reliée | |
| 24 | 094600033 | Vis sans fin | Disponible | Voir la pièce |
| 25 | 094600393 | Carter | Disponible | Voir la pièce |
| 25 | 094600393 | Carter | Disponible | Voir la pièce |
| 26 | 094600453 | Kit etiquettes | Disponible | Voir la pièce |
| 27 | 097000064AR | Poignée de démarrage | Disponible | Voir la pièce |
| 28 | 4098073R | Cordelette | Disponible | Voir la pièce |
| 29 | 3833076R | Rondelle | Non reliée | |
| 30 | 004000132R | Ressort | Non reliée | |
| 31 | 094500023R | Poulie de démarrage | Disponible | Voir la pièce |
| 32 | 094500034R | Rondelle | Non reliée | |
| 33 | 094600404R | Volant | Disponible | Voir la pièce |
| 34 | 094600041AR | Vis | Non reliée | |
| 34 | 094600041AR | Vis | Non reliée | |
| 35 | 094600412R | Carter (orange) | Non reliée | |
| 36 | 094000227 | Vis | Disponible | Voir la pièce |
| 37 | 3916004R | Rondelle | Disponible | Voir la pièce |
| 38 | 006000315R | Rondelle | Disponible | Voir la pièce |
| 39 | 094600305B | Cable | Disponible | Voir la pièce |
| 39 | 094600305B | Cable | Disponible | Voir la pièce |
| 40 | 094600015 | Flasque | Disponible | Voir la pièce |
| 41 | 3912009 | Ecrou | Disponible | Voir la pièce |
| 42 | 3833080R | Rondelle | Disponible | Voir la pièce |
| 43 | 3916009R | Rondelle | Disponible | Voir la pièce |
| 44 | 004000436R | Pivot | Non reliée | |
| 45 | 004000139R | Ressort | Non reliée | |
| 46 | 095100104AR | Bobine | Disponible | Voir la pièce |
| 47 | 2317021R | Interrupteur | Non reliée | |
| 48 | 095100107 | Cable | Disponible | Voir la pièce |
| 48 | 095100107 | Cable | Disponible | Voir la pièce |
| 49 | 094600169AR | Ressort | Disponible | Voir la pièce |
| 50 | 094100014 | Capot de bougie | Disponible | Voir la pièce |
| 51 | 004000140R | Flasque | Non reliée | |
| 52 | 099900311B | Vis | Disponible | Voir la pièce |
