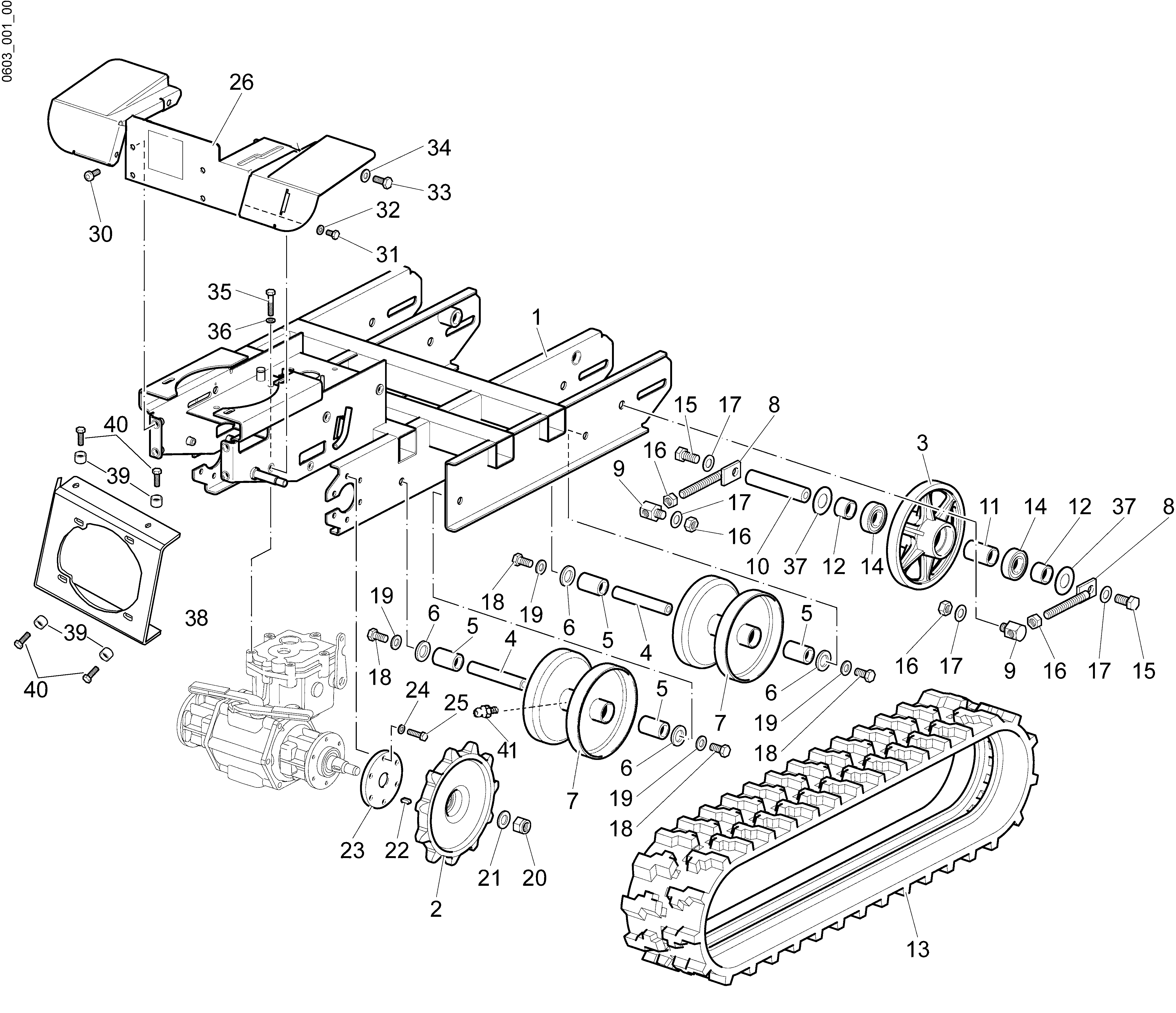

Vue Éclatée CR 340
Retrouvez les pièces détachées, références et repères disponibles pour CR 340.

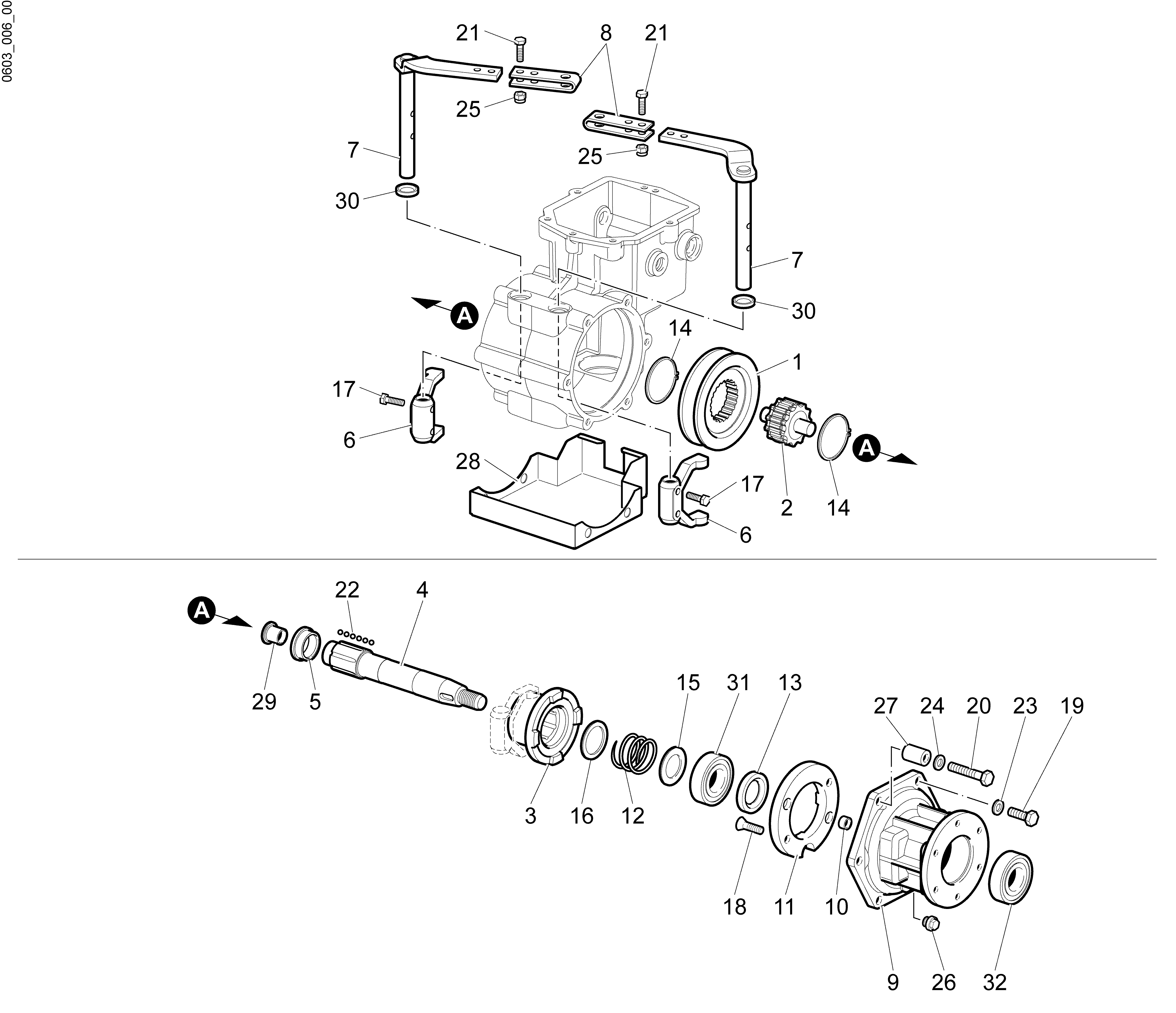

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | YF1430100 | Châssis | Disponible | Voir la pièce |
| 2 | YF1430024 | Roue motrice | Disponible | Voir la pièce |
| 3 | YF1430049 | Roue | Disponible | Voir la pièce |
| 4 | YF1370014 | Pivot | Disponible | Voir la pièce |
| 4 | YF1370014 | Pivot | Disponible | Voir la pièce |
| 5 | YF1370080 | Cage a rouleaux | Disponible | Voir la pièce |
| 5 | YF1370080 | Cage a rouleaux | Disponible | Voir la pièce |
| 5 | YF1370080 | Cage a rouleaux | Disponible | Voir la pièce |
| 5 | YF1370080 | Cage a rouleaux | Disponible | Voir la pièce |
| 6 | YF1370081 | Entretoise | Disponible | Voir la pièce |
| 6 | YF1370081 | Entretoise | Disponible | Voir la pièce |
| 6 | YF1370081 | Entretoise | Disponible | Voir la pièce |
| 6 | YF1370081 | Entretoise | Disponible | Voir la pièce |
| 7 | YF1370018D | Rouleau | Disponible | Voir la pièce |
| 7 | YF1370018D | Rouleau | Disponible | Voir la pièce |
| 8 | 68720093R | Vis de reglage | Disponible | Voir la pièce |
| 8 | 68720093R | Vis de reglage | Disponible | Voir la pièce |
| 9 | YF1370030 | Support | Disponible | Voir la pièce |
| 9 | YF1370030 | Support | Disponible | Voir la pièce |
| 10 | YF1370015 | Pivot (Roue) | Disponible | Voir la pièce |
| 11 | YF1370016 | Entretoise | Disponible | Voir la pièce |
| 12 | YF1370017 | Entretoise | Disponible | Voir la pièce |
| 12 | YF1370017 | Entretoise | Disponible | Voir la pièce |
| 13 | 68710090 | Chenille | Disponible | Voir la pièce |
| 14 | YN1271100 | Roulement | Disponible | Voir la pièce |
| 14 | YN1271100 | Roulement | Disponible | Voir la pièce |
| 15 | YN6417750 | Vis | Disponible | Voir la pièce |
| 15 | YN6417750 | Vis | Disponible | Voir la pièce |
| 16 | YN1475110 | Ecrou | Disponible | Voir la pièce |
| 16 | YN1475110 | Ecrou | Disponible | Voir la pièce |
| 16 | YN1475110 | Ecrou | Disponible | Voir la pièce |
| 16 | YN1475110 | Ecrou | Disponible | Voir la pièce |
| 17 | YN4392710 | Rondelle | Disponible | Voir la pièce |
| 17 | YN4392710 | Rondelle | Disponible | Voir la pièce |
| 17 | YN4392710 | Rondelle | Disponible | Voir la pièce |
| 17 | YN4392710 | Rondelle | Disponible | Voir la pièce |
| 18 | YN6370600 | Vis | Non reliée | |
| 18 | YN6370600 | Vis | Non reliée | |
| 18 | YN6370600 | Vis | Non reliée | |
| 18 | YN6370600 | Vis | Non reliée | |
| 19 | YN4390600 | Rondelle | Disponible | Voir la pièce |
| 19 | YN4390600 | Rondelle | Disponible | Voir la pièce |
| 19 | YN4390600 | Rondelle | Disponible | Voir la pièce |
| 19 | YN4390600 | Rondelle | Disponible | Voir la pièce |
| 20 | YN1479800 | Ecrou | Disponible | Voir la pièce |
| 21 | 3819014R | Grower | Disponible | Voir la pièce |
| 22 | YN0646800 | Clavette | Non reliée | |
| 23 | YF1430027 | Flasque | Disponible | Voir la pièce |
| 24 | 3819013R | Grower | Disponible | Voir la pièce |
| 25 | 3806070R | Vis | Disponible | Voir la pièce |
| 26 | 68710002E | Carter | Disponible | Voir la pièce |
| 30 | YN6255100 | Vis | Disponible | Voir la pièce |
| 31 | 3933034AR | Pivot | Non reliée | |
| 32 | 3819013R | Grower | Disponible | Voir la pièce |
| 33 | 3806094R | Vis | Disponible | Voir la pièce |
| 34 | YN4375500 | Rondelle | Disponible | Voir la pièce |
| 35 | 3806076R | Vis | Disponible | Voir la pièce |
| 36 | YN4365400 | Entretoise | Disponible | Voir la pièce |
| 37 | YN5005145 | Epaisseur | Disponible | Voir la pièce |
| 37 | YN5005145 | Epaisseur | Disponible | Voir la pièce |
| 38 | 68710098R | Plaque | Disponible | Voir la pièce |
| 39 | YF1430136 | Silencieux | Disponible | Voir la pièce |
| 39 | YF1430136 | Silencieux | Disponible | Voir la pièce |
| 40 | YF1430137 | Vis | Disponible | Voir la pièce |
| 40 | YF1430137 | Vis | Disponible | Voir la pièce |
| 41 | 58040180R | Graisseur | Disponible | Voir la pièce |

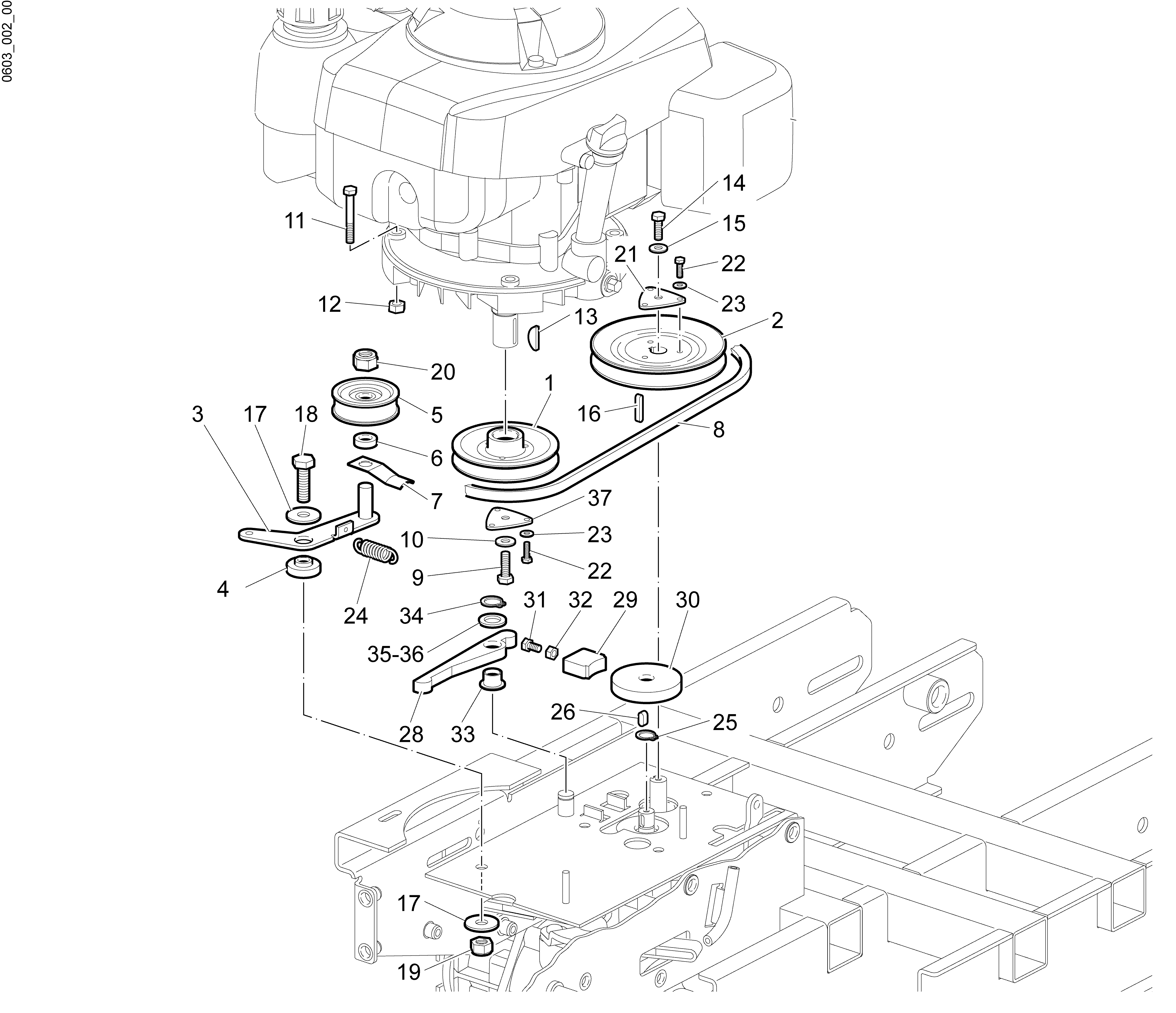

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | F1430028AR | Poulie (moteur) | Non reliée | |
| 2 | F1430029BR | Poulie (boite de vitesse) | Non reliée | |
| 3 | YF1430035 | Tendeur courroie | Disponible | Voir la pièce |
| 4 | YF1430036 | Support | Disponible | Voir la pièce |
| 5 | YF1231615 | Roulement | Non reliée | |
| 6 | YF1430066 | Entretoise | Disponible | Voir la pièce |
| 7 | YF1411623 | Bride (guidage) | Disponible | Voir la pièce |
| 8 | YN0950750 | Courroie Optibelt ZX/X10 33 1/2 | Disponible | Voir la pièce |
| 9 | YN6309758 | Vis | Disponible | Voir la pièce |
| 10 | YN4376400 | Rondelle | Disponible | Voir la pièce |
| 11 | 3806074R | Vis | Disponible | Voir la pièce |
| 12 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 13 | YN0643400 | Clavette | Disponible | Voir la pièce |
| 14 | 3806063R | Vis | Non reliée | |
| 15 | YN4365400 | Entretoise | Disponible | Voir la pièce |
| 16 | YN0642950 | Clavette | Disponible | Voir la pièce |
| 17 | YN4382550 | Rondelle | Disponible | Voir la pièce |
| 17 | YN4382550 | Rondelle | Disponible | Voir la pièce |
| 18 | YN6332800 | Vis | Disponible | Voir la pièce |
| 19 | 3914014R | Ecrou | Disponible | Voir la pièce |
| 20 | YN1470200 | Ecrou | Disponible | Voir la pièce |
| 21 | YF1325050 | Plaque de fixation | Disponible | Voir la pièce |
| 22 | 301000042R | Vis | Disponible | Voir la pièce |
| 22 | 301000042R | Vis | Disponible | Voir la pièce |
| 23 | YN4358110 | Rondelle | Disponible | Voir la pièce |
| 23 | YN4358110 | Rondelle | Disponible | Voir la pièce |
| 24 | YN3107660 | Ressort | Disponible | Voir la pièce |
| 25 | 3024014R | Bague seeger | Disponible | Voir la pièce |
| 26 | YN0643650 | Clavette | Disponible | Voir la pièce |
| 28 | YF1430093 | Levier (mâchoire de frein) | Disponible | Voir la pièce |
| 29 | YF1430095 | Mâchoire de frein | Disponible | Voir la pièce |
| 30 | YF1430096 | Tambour à cable | Disponible | Voir la pièce |
| 31 | YN6212900 | Vis | Disponible | Voir la pièce |
| 32 | 094600112 | Ecrou | Disponible | Voir la pièce |
| 33 | YN0404500 | Bague | Disponible | Voir la pièce |
| 34 | 3024014R | Bague seeger | Disponible | Voir la pièce |
| 35 | YN4394400 | Rondelle | Disponible | Voir la pièce |
| 36 | YN4392150 | Rondelle | Disponible | Voir la pièce |
| 37 | YF1430117 | Plaque de fixation | Disponible | Voir la pièce |

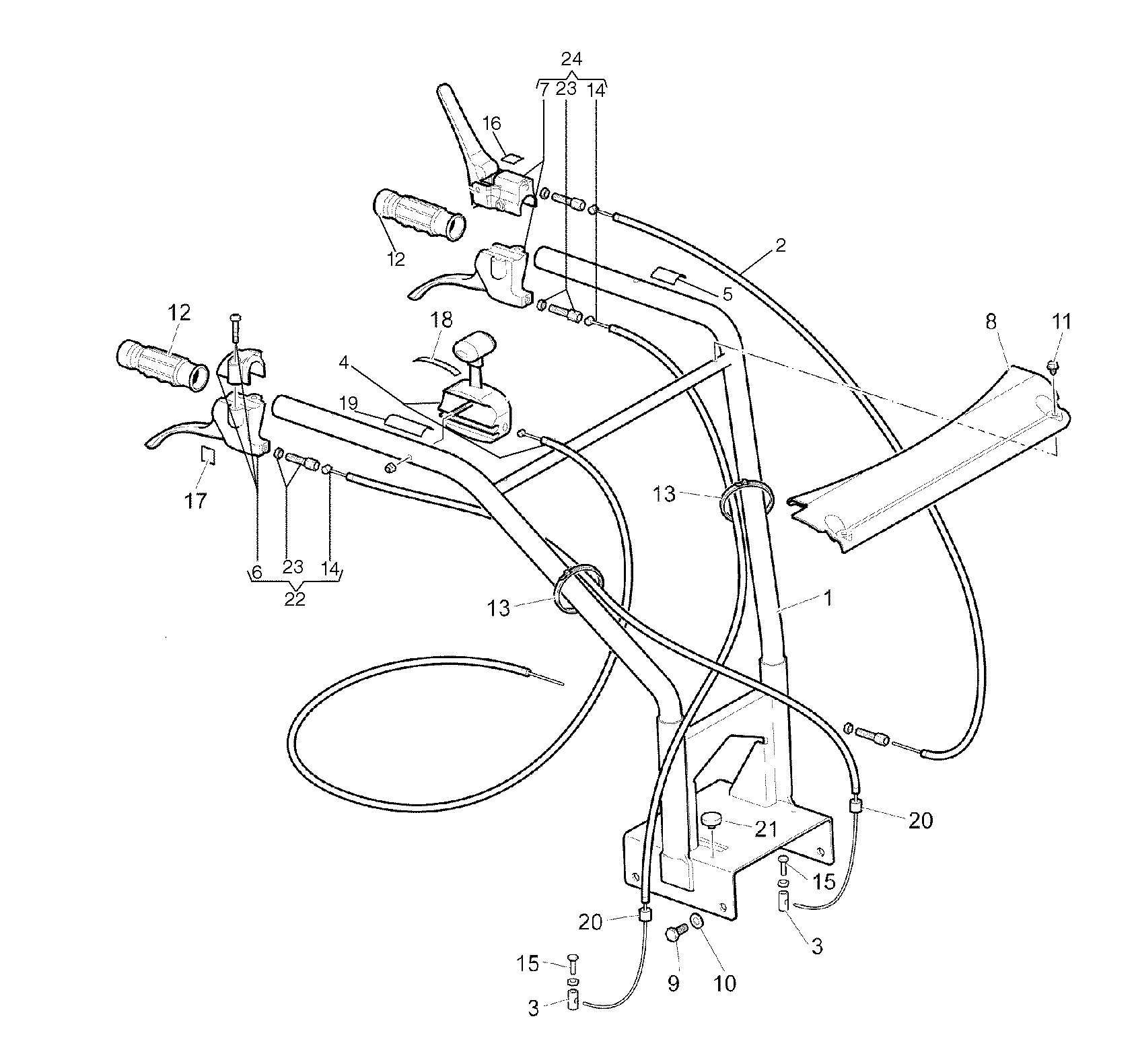

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 68710010E | Guidon | Disponible | Voir la pièce |
| 2 | YF1430069 | Transmission | Disponible | Voir la pièce |
| 3 | YF1290225 | Etau | Disponible | Voir la pièce |
| 3 | YF1290225 | Etau | Disponible | Voir la pièce |
| 4 | YF1430089 | Accelerateur | Disponible | Voir la pièce |
| 5 | YF1370279 | Decalque | Disponible | Voir la pièce |
| 6 | 68240056R | Levier de commande | Disponible | Voir la pièce |
| 7 | 68240055R | Levier | Disponible | Voir la pièce |
| 8 | YF1430099 | Carter | Disponible | Voir la pièce |
| 9 | 3806094R | Vis | Disponible | Voir la pièce |
| 10 | YN4375500 | Rondelle | Disponible | Voir la pièce |
| 11 | YN6243651 | Vis | Disponible | Voir la pièce |
| 12 | 68320126R | Poignée | Disponible | Voir la pièce |
| 12 | 68320126R | Poignée | Disponible | Voir la pièce |
| 13 | YN1762150 | Bande | Disponible | Voir la pièce |
| 13 | YN1762150 | Bande | Disponible | Voir la pièce |
| 14 | 68710075AR | Transmission (frein) | Disponible | Voir la pièce |
| 14 | 68710075AR | Transmission (frein) | Disponible | Voir la pièce |
| 15 | 301000042R | Vis | Disponible | Voir la pièce |
| 15 | 301000042R | Vis | Disponible | Voir la pièce |
| 16 | YN5380660 | Marque (Embrayage) | Disponible | Voir la pièce |
| 17 | YN5380665 | Decalque (Frein) | Disponible | Voir la pièce |
| 18 | YN5380805 | Marque (Accélérateur) | Disponible | Voir la pièce |
| 19 | YN5380870 | Decalque (Notice d | Disponible | Voir la pièce |
| 20 | YN5852100A | Arrêt | Disponible | Voir la pièce |
| 20 | YN5852100A | Arrêt | Disponible | Voir la pièce |
| 21 | YF1430101 | Amortisseur | Disponible | Voir la pièce |
| 22 | 68710043A | Kit levier | Disponible | Voir la pièce |
| 23 | N5800950R | Régulateur | Disponible | Voir la pièce |
| 23 | N5800950R | Régulateur | Disponible | Voir la pièce |
| 24 | 68710042A | Kit levier | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | F1430030A | Coulisseau | Disponible | Voir la pièce |
| 2 | YF1430080 | Cavalier | Disponible | Voir la pièce |
| 3 | YF1430034 | Levier (sélecteur) | Disponible | Voir la pièce |
| 4 | YN0404500 | Bague | Disponible | Voir la pièce |
| 4 | YN0404500 | Bague | Disponible | Voir la pièce |
| 5 | YN1470200 | Ecrou | Disponible | Voir la pièce |
| 6 | 3916012R | Rondelle | Disponible | Voir la pièce |
| 7 | YN3753600 | Pommeau | Disponible | Voir la pièce |
| 8 | YN3111500 | Ressort | Disponible | Voir la pièce |
| 9 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 10 | YN1054900 | Goupille | Disponible | Voir la pièce |
| 11 | YN6005810 | Fourchette | Disponible | Voir la pièce |
| 12 | YN3552150 | Pivot | Disponible | Voir la pièce |
| 13 | YN1050600 | Goupille | Disponible | Voir la pièce |
| 13 | YN1050600 | Goupille | Disponible | Voir la pièce |
| 14 | 320000028R | Ecrou | Disponible | Voir la pièce |
| 15 | 68710002E | Carter | Disponible | Voir la pièce |
| 16 | YF1430070 | Decalque (Changement de vitesse) | Disponible | Voir la pièce |
| 17 | YN6255100 | Vis | Disponible | Voir la pièce |
| 18 | 322000001R | Vis | Disponible | Voir la pièce |

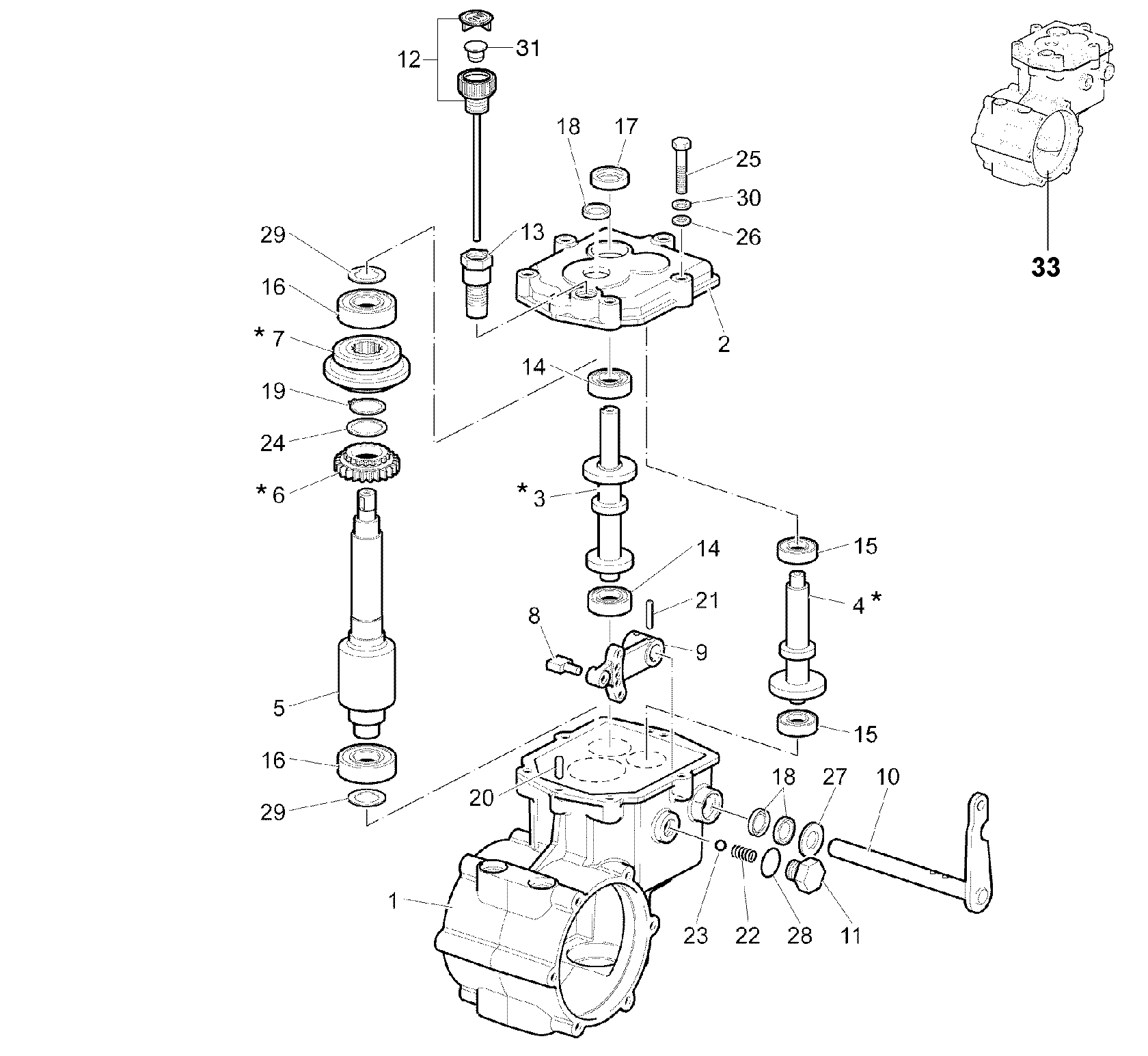

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | YF1430001 | Boîte a vitesse | Disponible | Voir la pièce |
| 2 | YF1430002 | Couvercle superieur | Disponible | Voir la pièce |
| 3 | 68710044R | Kit engranages | Disponible | Voir la pièce |
| 4 | 68710044R | Kit engranages | Disponible | Voir la pièce |
| 5 | YF1430094 | Arbre | Disponible | Voir la pièce |
| 6 | 68710044R | Kit engranages | Disponible | Voir la pièce |
| 7 | 68710044R | Kit engranages | Disponible | Voir la pièce |
| 8 | YF1430010 | Bloc de glissement (comm. boite vitesses) | Disponible | Voir la pièce |
| 9 | YF1430011 | Levier de vitesse (Interne) | Disponible | Voir la pièce |
| 10 | YF1430014 | Levier de vitesse | Disponible | Voir la pièce |
| 11 | YF1400821 | Porte-ressort | Disponible | Voir la pièce |
| 12 | F1430145 | Bouchon de niveau huile | Disponible | Voir la pièce |
| 13 | YF1430098 | Goujon | Disponible | Voir la pièce |
| 14 | YN1257000 | Roulement | Disponible | Voir la pièce |
| 14 | YN1257000 | Roulement | Disponible | Voir la pièce |
| 15 | 094000006R | Roulement | Disponible | Voir la pièce |
| 15 | 094000006R | Roulement | Disponible | Voir la pièce |
| 16 | YN1263860 | Roulement | Disponible | Voir la pièce |
| 16 | YN1263860 | Roulement | Disponible | Voir la pièce |
| 17 | YN0204810 | Bague | Disponible | Voir la pièce |
| 18 | YN0203000 | Bague d | Disponible | Voir la pièce |
| 18 | YN0203000 | Bague d | Disponible | Voir la pièce |
| 19 | YN0118500 | Bague seeger | Disponible | Voir la pièce |
| 20 | YN5124300 | Goupille | Disponible | Voir la pièce |
| 21 | YN5117300 | Goupille | Non reliée | |
| 22 | YN3104250 | Ressort | Disponible | Voir la pièce |
| 23 | YN4745400 | Bille | Disponible | Voir la pièce |
| 24 | YN5005130 | Epaisseur | Disponible | Voir la pièce |
| 25 | 3806076R | Vis | Disponible | Voir la pièce |
| 26 | YN4365400 | Entretoise | Disponible | Voir la pièce |
| 27 | YK8401029 | Rondelle | Disponible | Voir la pièce |
| 28 | YN0306800 | Bague | Disponible | Voir la pièce |
| 29 | YN5002995 | Epaisseur | Disponible | Voir la pièce |
| 29 | YN5002995 | Epaisseur | Disponible | Voir la pièce |
| 30 | 3916008R | Rondelle | Non reliée | |
| 31 | N5252420 | Bouchon | Disponible | Voir la pièce |
| 32 | 68710044R | Kit engranages | Disponible | Voir la pièce |
| 32 | 68710044R | Kit engranages | Disponible | Voir la pièce |
| 32 | 68710044R | Kit engranages | Disponible | Voir la pièce |
| 32 | 68710044R | Kit engranages | Disponible | Voir la pièce |
| 33 | YP0002295B | Ensemble (Boite de vitesses) | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | YF1430006 | Engrenage | Disponible | Voir la pièce |
| 2 | YF1430087 | Moyeu | Disponible | Voir la pièce |
| 3 | YF1430084 | Débrayage | Disponible | Voir la pièce |
| 4 | YF1430090 | Demi-essieu | Disponible | Voir la pièce |
| 5 | YF1430085 | Arrêt | Disponible | Voir la pièce |
| 6 | YF1430019 | Plaquette | Disponible | Voir la pièce |
| 6 | YF1430019 | Plaquette | Disponible | Voir la pièce |
| 7 | YF1430022B | Levier de commande (frein) | Disponible | Voir la pièce |
| 7 | YF1430022B | Levier de commande (frein) | Disponible | Voir la pièce |
| 8 | YF1430023 | Plaque | Disponible | Voir la pièce |
| 9 | F1430086AR | Support | Non reliée | |
| 10 | YF1430082 | Bague | Disponible | Voir la pièce |
| 11 | YF1430083 | Entretoise | Non reliée | |
| 12 | 68710085 | Ressort | Disponible | Voir la pièce |
| 13 | YN0209720 | Anneau | Disponible | Voir la pièce |
| 14 | YN0133100 | Bague seeger | Disponible | Voir la pièce |
| 14 | YN0133100 | Bague seeger | Disponible | Voir la pièce |
| 15 | YN5005140 | Rondelle | Disponible | Voir la pièce |
| 16 | YN5005725 | Rondelle | Disponible | Voir la pièce |
| 17 | 3906045R | Vis | Disponible | Voir la pièce |
| 17 | 3906045R | Vis | Disponible | Voir la pièce |
| 18 | YN6265500 | Vis | Disponible | Voir la pièce |
| 19 | YN6262200 | Vis | Disponible | Voir la pièce |
| 20 | YN6288100 | Vis | Disponible | Voir la pièce |
| 21 | YN6212900 | Vis | Disponible | Voir la pièce |
| 21 | YN6212900 | Vis | Disponible | Voir la pièce |
| 22 | YN4740300 | Bille | Disponible | Voir la pièce |
| 23 | YN4365400 | Entretoise | Disponible | Voir la pièce |
| 24 | 3819013R | Grower | Disponible | Voir la pièce |
| 25 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 25 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 26 | YN5254000 | Bouchon huile | Disponible | Voir la pièce |
| 27 | YF1430047 | Entretoise | Disponible | Voir la pièce |
| 28 | YF1430068 | Carter de protection | Disponible | Voir la pièce |
| 29 | YN0404700 | Bague | Disponible | Voir la pièce |
| 30 | YN0203000 | Bague d | Disponible | Voir la pièce |
| 30 | YN0203000 | Bague d | Disponible | Voir la pièce |
| 31 | YN1270701 | Roulement | Disponible | Voir la pièce |
| 32 | YN1271100 | Roulement | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|

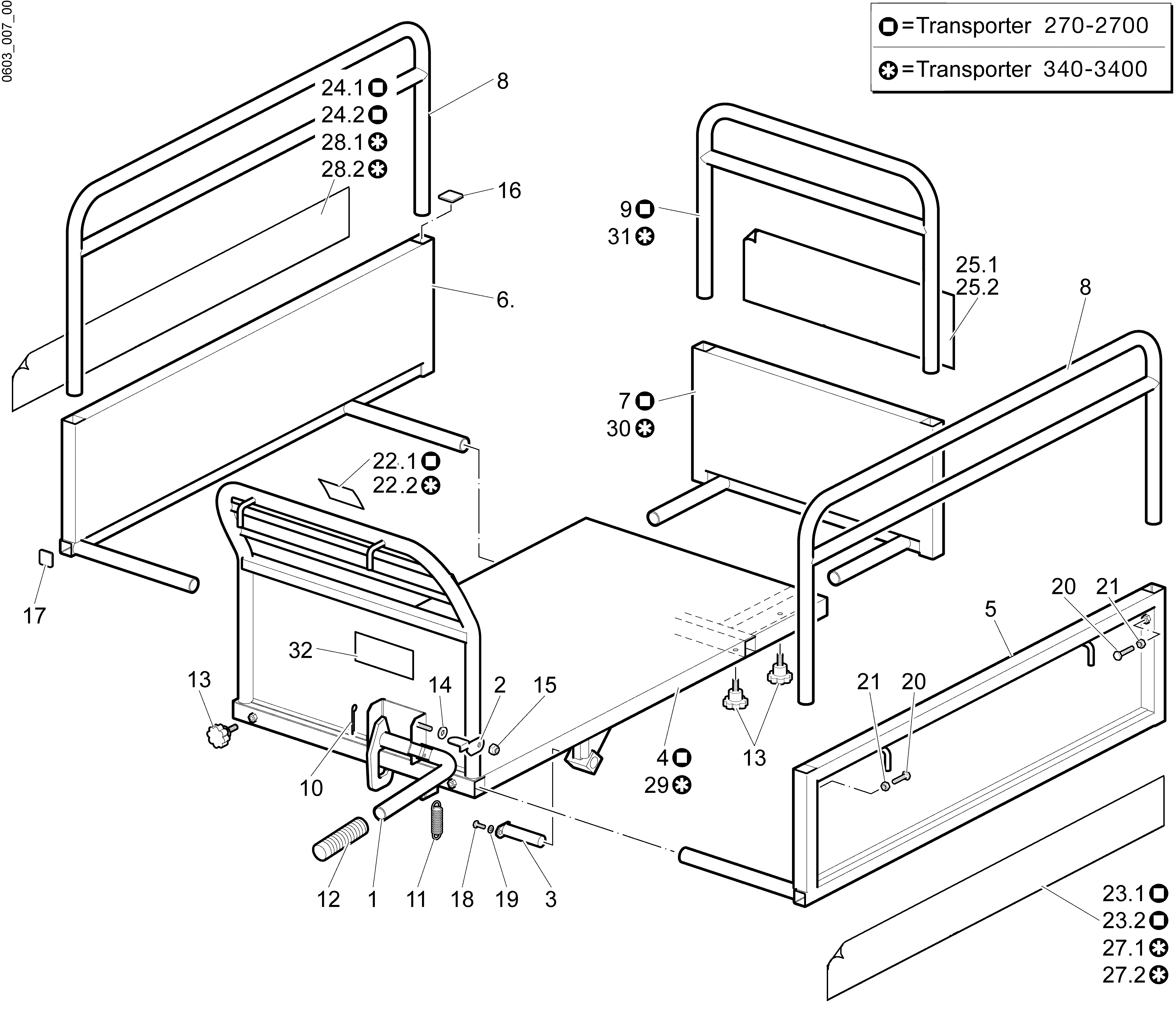

| 1 | - | N | Non reliée | |
| 2 | 68710128R | Arrêt | Disponible | Voir la pièce |
| 3 | 68720117R | Pivot | Disponible | Voir la pièce |
| 4 | - | N | Non reliée | |
| 5 | F1430176AR | Hayon (Fixe) | Non reliée | |
| 6 | F1430175AR | Hayon (Fixe) | Non reliée | |
| 7 | - | N | Non reliée | |
| 8 | YF1370140 | Protection (hayon) | Disponible | Voir la pièce |
| 8 | YF1370140 | Protection (hayon) | Disponible | Voir la pièce |
| 9 | - | N | Non reliée | |
| 10 | YN1060200 | Goupille | Disponible | Voir la pièce |
| 11 | YN3118060 | Ressort | Disponible | Voir la pièce |
| 12 | YF400211590 | Poignee VALPA 1024 | Disponible | Voir la pièce |
| 13 | YN3752850 | Pommeau | Disponible | Voir la pièce |
| 13 | YN3752850 | Pommeau | Disponible | Voir la pièce |
| 14 | YN4371100 | Rondelle | Disponible | Voir la pièce |
| 15 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 16 | YN5270040 | Bouchon | Disponible | Voir la pièce |
| 17 | YN5267550 | Bouchon | Disponible | Voir la pièce |
| 18 | 301000042R | Vis | Disponible | Voir la pièce |
| 19 | YN4358110 | Rondelle | Disponible | Voir la pièce |
| 20 | 3806067R | Vis | Disponible | Voir la pièce |
| 20 | 3806067R | Vis | Disponible | Voir la pièce |
| 21 | 320000028R | Ecrou | Disponible | Voir la pièce |
| 21 | 320000028R | Ecrou | Disponible | Voir la pièce |
| 22.1 | - | N | Non reliée | |
| 22.2 | YF1370190 | Decalque 350Kg Max | Disponible | Voir la pièce |
| 23.1 | - | N | Non reliée | |
| 23.2 | - | N | Non reliée | |
| 24.1 | - | N | Non reliée | |
| 24.2 | - | N | Non reliée | |
| 25.1 | YF1430150 | Decalque OLEOMAC | Disponible | Voir la pièce |
| 25.2 | - | N | Non reliée | |
| 27.1 | YF1430157 | Decalque (Droite) OLEOMAC | Disponible | Voir la pièce |
| 27.2 | - | N | Non reliée | |
| 28.1 | YF1430158 | Decalque (Gauche) OLEOMAC | Disponible | Voir la pièce |
| 28.2 | - | N | Non reliée | |
| 29 | 68710065 | Plan de cargo 350kg | Disponible | Voir la pièce |
| 30 | F1430178AR | Hayon (gris) 3.5q | Non reliée | |
| 31 | 68710012 | Protection (hayon) | Disponible | Voir la pièce |
| 32 | YF1370305 | Decalque (danger) | Disponible | Voir la pièce |
