Vue Éclatée WB 52 VBR6
Retrouvez les pièces détachées, références et repères disponibles pour WB 52 VBR6.

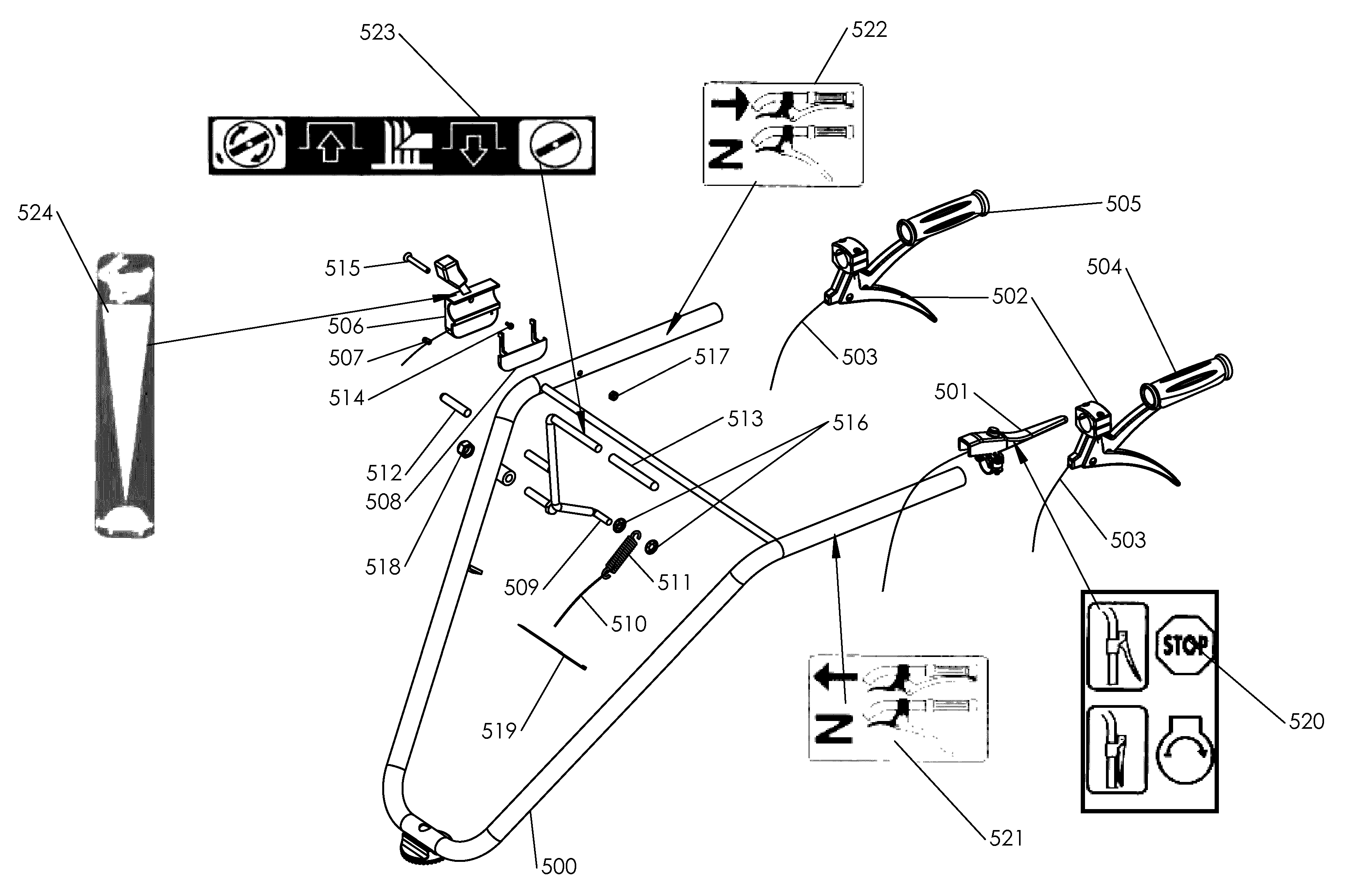

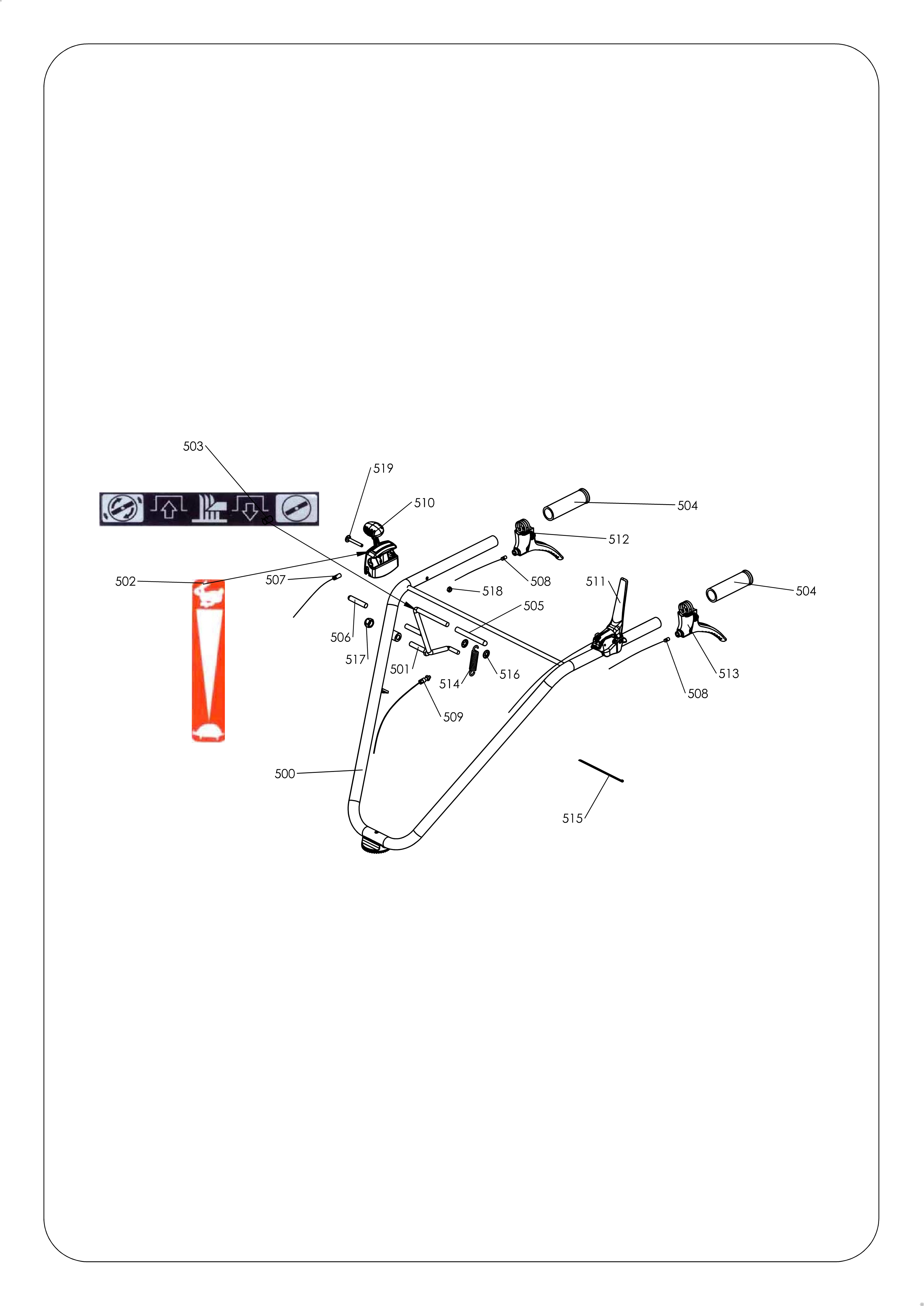

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 500 | PB5002010307 | Guidon | Disponible | Voir la pièce |
| 501 | PB0308060002R | Poignée + cable | Non reliée | |
| 502 | PB0307010006 | Levier mag | Disponible | Voir la pièce |
| 503 | PB0308020023 | Câble d | Disponible | Voir la pièce |
| 503 | PB0308020023 | Câble d | Disponible | Voir la pièce |
| 504 | PB0341000035 | Poignee | Disponible | Voir la pièce |
| 505 | PB0341000036 | Poignée plastique | Disponible | Voir la pièce |
| 506 | PB0307020003 | Manette gaz | Disponible | Voir la pièce |
| 507 | PB0308040006 | Câble de gaz | Disponible | Voir la pièce |
| 508 | PB0307020001 | Cache manette | Disponible | Voir la pièce |
| 509 | PB5002010108 | Manette embrayage de lame | Disponible | Voir la pièce |
| 510 | PB0308020015 | Câble embrayage lame | Disponible | Voir la pièce |
| 511 | PB0305010010 | Ressort | Disponible | Voir la pièce |
| 512 | PB0341000023 | Embout type A -D9 lg 50 | Disponible | Voir la pièce |
| 513 | PB0341000025 | Embout type A -D9 lg 90 noir | Disponible | Voir la pièce |
| 514 | PB0300090301 | Vis | Disponible | Voir la pièce |
| 515 | PB0300030603 | Vis | Disponible | Voir la pièce |
| 516 | PB0300460801 | Rondelle | Disponible | Voir la pièce |
| 517 | PB0300210602 | Ecrou | Disponible | Voir la pièce |
| 518 | PB0300211201 | Ecrou | Disponible | Voir la pièce |
| 519 | PB0301060003 | Collier polya | Disponible | Voir la pièce |
| 520 | PB0503000026 | Etiquette | Disponible | Voir la pièce |
| 521 | PB0503000002 | Etiquette | Disponible | Voir la pièce |
| 522 | PB0503000001 | Etiquette | Disponible | Voir la pièce |
| 523 | PB0503000023 | Etiquette | Disponible | Voir la pièce |
| 524 | PB0503000043 | Etiquette | Disponible | Voir la pièce |

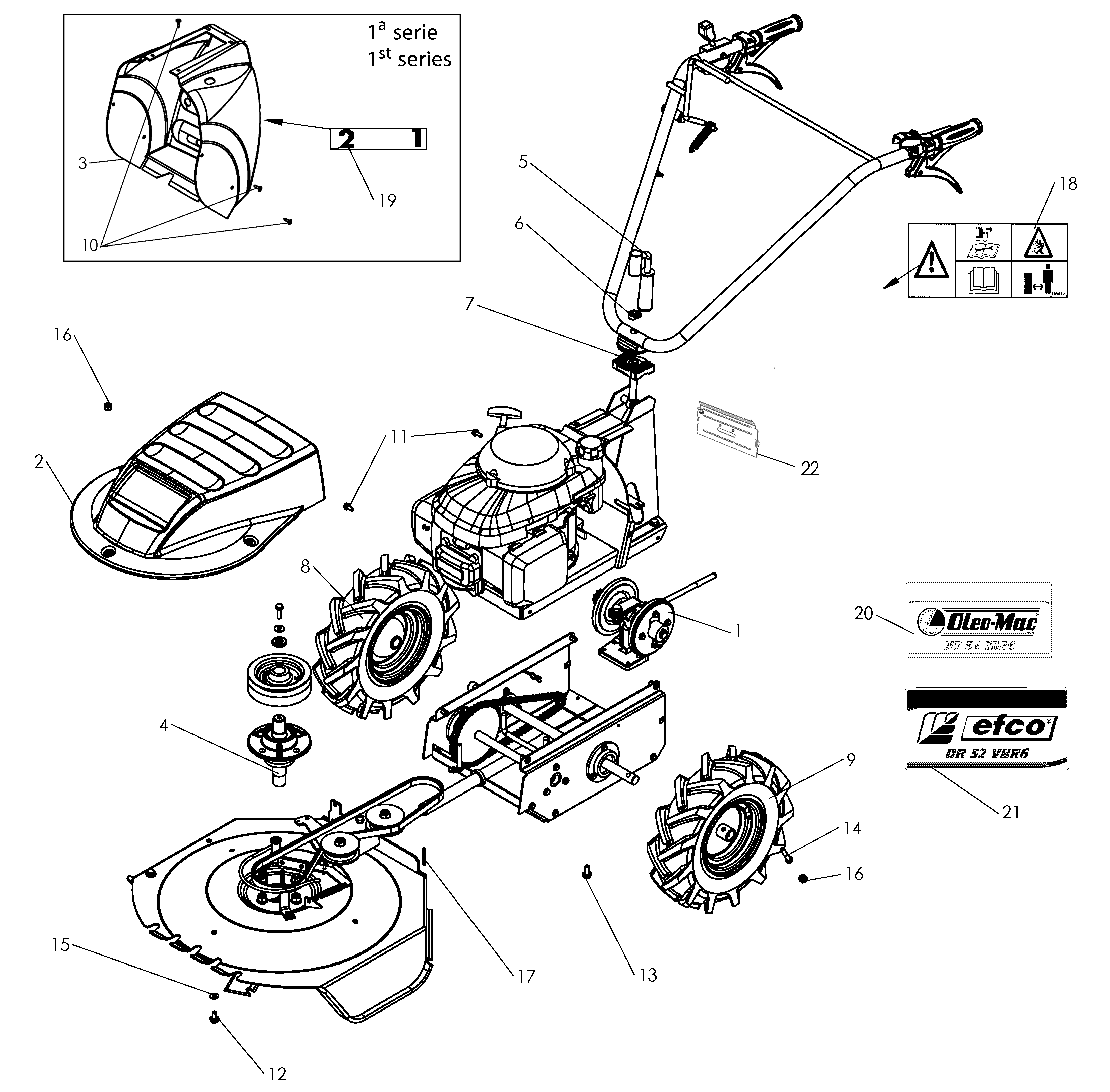

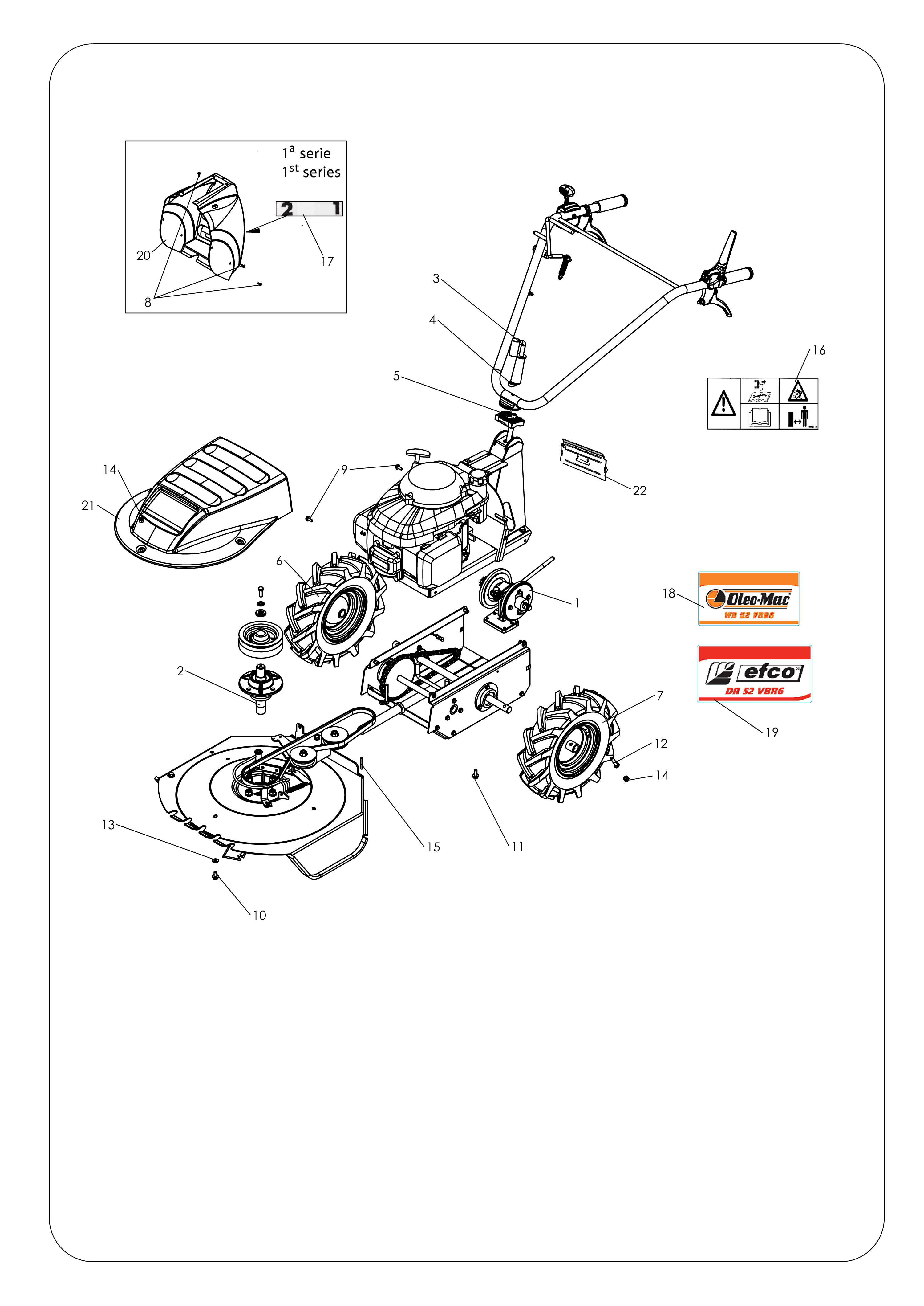

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | PB5001010001 | Mecanisme | Disponible | Voir la pièce |
| 2 | PB0340040020R | Capot courroie | Non reliée | |
| 3 | PB8300000403 | Capot arrière | Non reliée | |
| 4 | PB5001010006 | Roulement | Disponible | Voir la pièce |
| 5 | PB0300801401 | Poignée de serrage | Disponible | Voir la pièce |
| 6 | PB0302020037 | Entretoise poignée de serrage | Disponible | Voir la pièce |
| 7 | PB0303000007 | Pièce intermédiaire | Disponible | Voir la pièce |
| 8 | PB0309000001 | Roue droite | Disponible | Voir la pièce |
| 9 | PB0309000002 | Roue gauche | Disponible | Voir la pièce |
| 10 | PB0300070405 | Vis | Non reliée | |
| 11 | PB0300010609 | Vis | Disponible | Voir la pièce |
| 12 | PB0300010815 | Vis | Disponible | Voir la pièce |
| 13 | PB0300010816 | Vis | Disponible | Voir la pièce |
| 14 | PB0300010836 | Vis | Disponible | Voir la pièce |
| 15 | PB0300400802 | Rondelle | Disponible | Voir la pièce |
| 16 | PB0300210802 | Ecrou | Disponible | Voir la pièce |
| 16 | PB0300210802 | Ecrou | Disponible | Voir la pièce |
| 17 | PB0301020005 | Goupille | Disponible | Voir la pièce |
| 18 | PB0503000016 | Etiquette | Disponible | Voir la pièce |
| 19 | PB0503000010 | Etiquette | Disponible | Voir la pièce |
| 20 | PB0503090008 | Etiquette Oleo-Mac WB 52 VBR6 | Disponible | Voir la pièce |
| 21 | - | N | Non reliée | |
| 22 | PB8300000403 | Capot arrière | Non reliée |

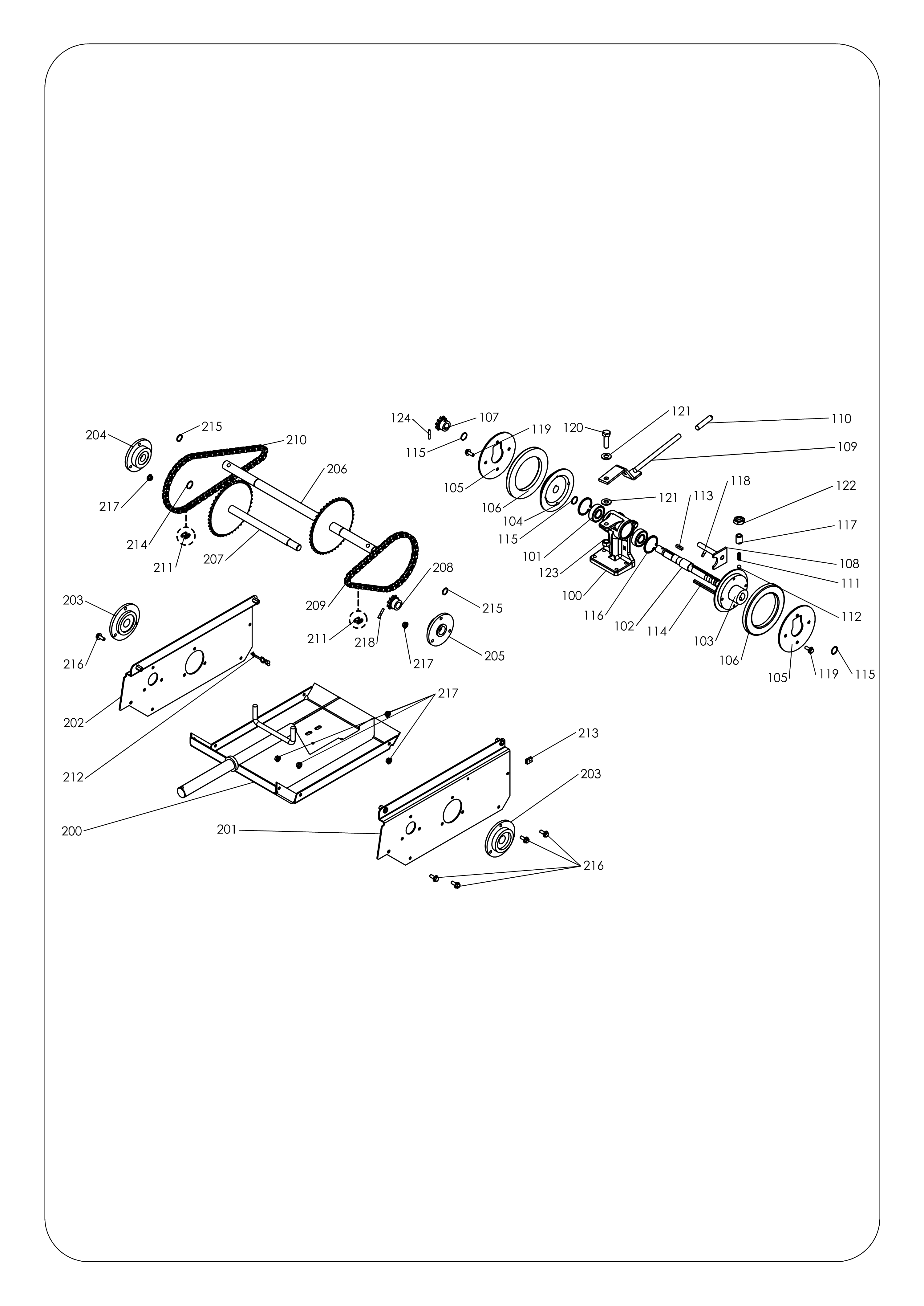

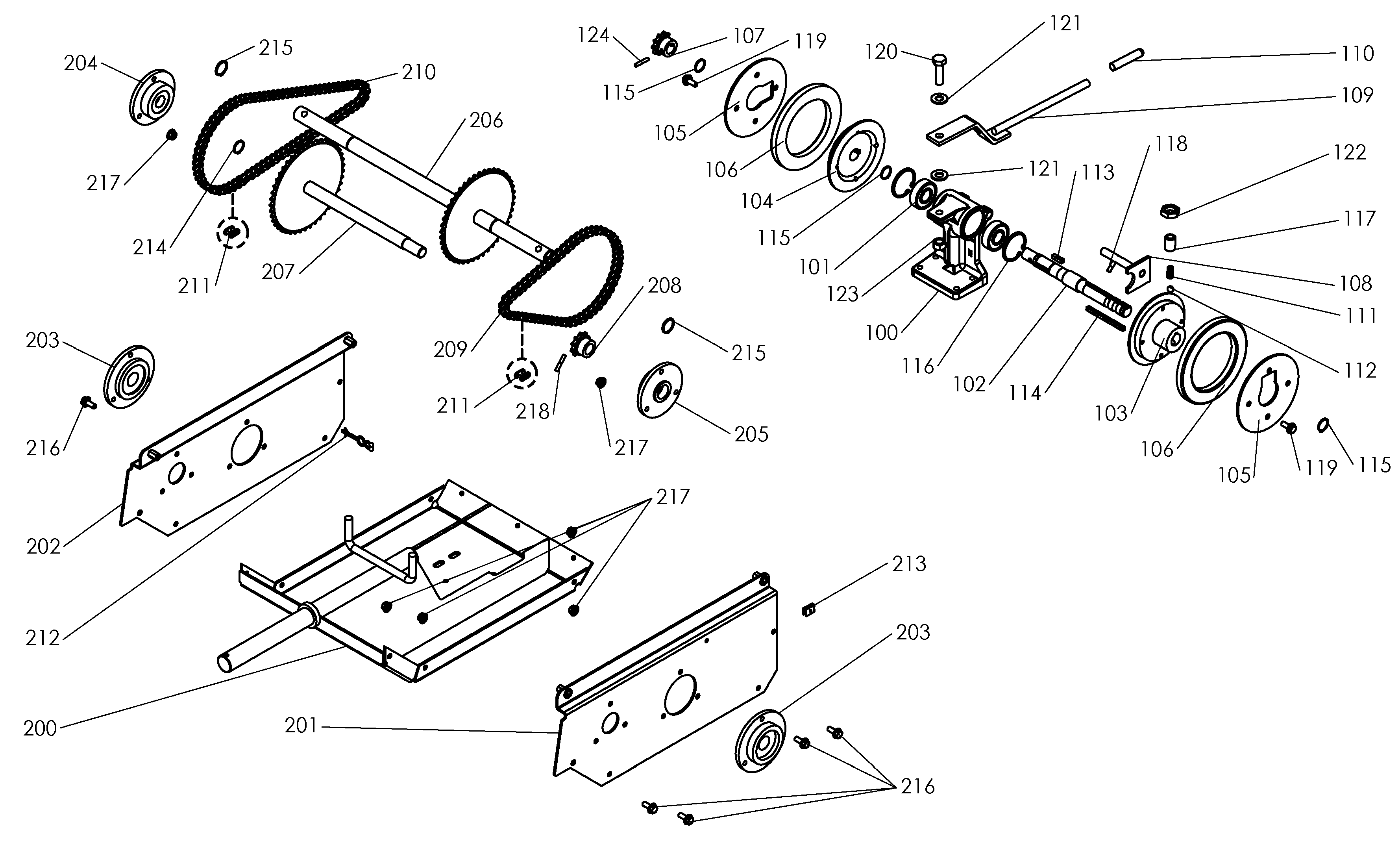

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 100 | PB0302030027 | Palier mécanisme | Disponible | Voir la pièce |
| 101 | PB0306010013 | Roulement | Disponible | Voir la pièce |
| 102 | PB0302010018 | Axe de vitesse | Disponible | Voir la pièce |
| 103 | PB0303000005 | Moyeu gauche mécanisme | Disponible | Voir la pièce |
| 104 | PB0303000004 | Moyeu droit mécanisme | Disponible | Voir la pièce |
| 105 | PB5002010102 | Flasque mécanisme | Disponible | Voir la pièce |
| 105 | PB5002010102 | Flasque mécanisme | Disponible | Voir la pièce |
| 106 | PB0341000044R | Rondelle | Disponible | Voir la pièce |
| 106 | PB0341000044R | Rondelle | Disponible | Voir la pièce |
| 107 | PB0306050014 | Pignon 10 dts | Disponible | Voir la pièce |
| 108 | PB5002010103 | Fourchette de commande | Disponible | Voir la pièce |
| 109 | PB5002010107 | Levier de vitesse | Disponible | Voir la pièce |
| 110 | PB0341000023 | Embout type A -D9 lg 50 | Disponible | Voir la pièce |
| 111 | PB0305020004 | Ressort | Disponible | Voir la pièce |
| 112 | PB0306010001 | Bille | Disponible | Voir la pièce |
| 113 | PB0301040022 | Clavette | Disponible | Voir la pièce |
| 114 | PB0301040005 | Clavette | Disponible | Voir la pièce |
| 115 | PB0301070003 | Circlips | Disponible | Voir la pièce |
| 115 | PB0301070003 | Circlips | Disponible | Voir la pièce |
| 115 | PB0301070003 | Circlips | Disponible | Voir la pièce |
| 116 | PB0301070005 | Circlips | Disponible | Voir la pièce |
| 117 | PB0302010043 | Vis | Disponible | Voir la pièce |
| 118 | PB0302010044 | Vis | Disponible | Voir la pièce |
| 119 | PB0300010609 | Vis | Disponible | Voir la pièce |
| 119 | PB0300010609 | Vis | Disponible | Voir la pièce |
| 120 | PB0300011015 | Vis | Disponible | Voir la pièce |
| 121 | PB0300401002 | Rondelle | Disponible | Voir la pièce |
| 121 | PB0300401002 | Rondelle | Disponible | Voir la pièce |
| 122 | PB0300251401 | Ecrou | Disponible | Voir la pièce |
| 123 | PB0300201001R | Ecrou | Non reliée | |
| 124 | PB0301020002 | Goupille | Disponible | Voir la pièce |
| 200 | PB5002013001 | Carter inférieur caisson | Disponible | Voir la pièce |
| 201 | PB5002013003 | Carter latéral gauche caisson | Disponible | Voir la pièce |
| 202 | PB5002013002 | Carter lattéral droit caisson | Disponible | Voir la pièce |
| 203 | PB0340030013 | Palier arbre de roue | Disponible | Voir la pièce |
| 203 | PB0340030013 | Palier arbre de roue | Disponible | Voir la pièce |
| 204 | PB0340040012 | Palier arbre interm. Ø17 | Disponible | Voir la pièce |
| 205 | PB0340040013R | Palier arbre interm. Ø15 | Disponible | Voir la pièce |
| 206 | PB0302010010 | Arbre de roue | Disponible | Voir la pièce |
| 207 | PB0302010005 | Arbre intermédiaire | Disponible | Voir la pièce |
| 208 | PB0306050014 | Pignon 10 dts | Disponible | Voir la pièce |
| 209 | PB0306020011 | Chaîne 9.52 (58 maillons) | Disponible | Voir la pièce |
| 210 | PB0306020013 | Chaîne 9.52 (78 maillons) | Disponible | Voir la pièce |
| 211 | PB0306020001 | Attache rapide | Disponible | Voir la pièce |
| 211 | PB0306020001 | Attache rapide | Disponible | Voir la pièce |
| 212 | PB0341000033 | Lien torsadé | Disponible | Voir la pièce |
| 213 | PB0301050005 | Clip | Non reliée | |
| 214 | PB0301070003 | Circlips | Disponible | Voir la pièce |
| 215 | PB0301070007 | Circlips | Disponible | Voir la pièce |
| 215 | PB0301070007 | Circlips | Disponible | Voir la pièce |
| 216 | PB0300010609 | Vis | Disponible | Voir la pièce |
| 216 | PB0300010609 | Vis | Disponible | Voir la pièce |
| 217 | PB0300260601 | Ecrou | Disponible | Voir la pièce |
| 217 | PB0300260601 | Ecrou | Disponible | Voir la pièce |
| 217 | PB0300260601 | Ecrou | Disponible | Voir la pièce |
| 218 | PB0301020002 | Goupille | Disponible | Voir la pièce |

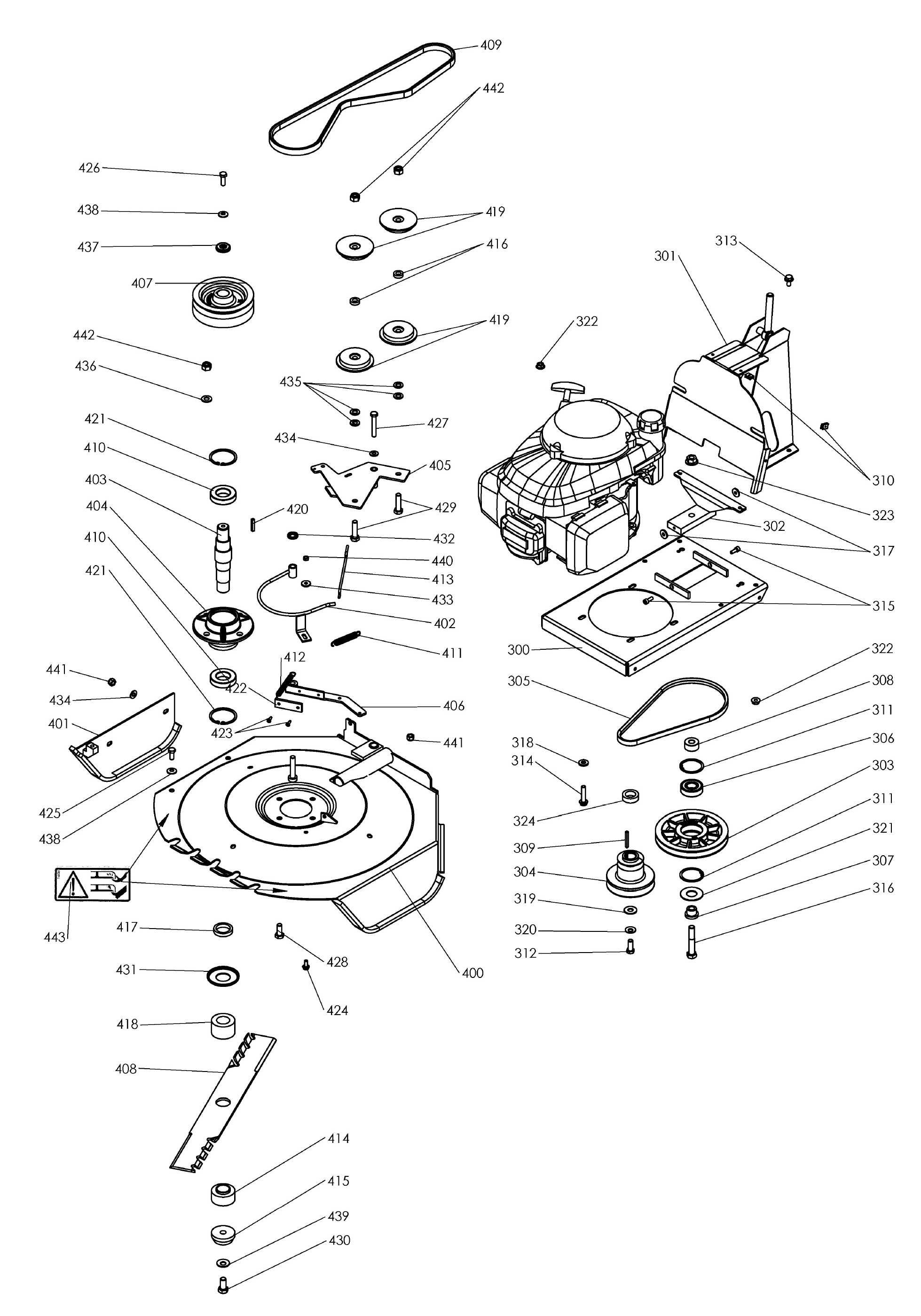

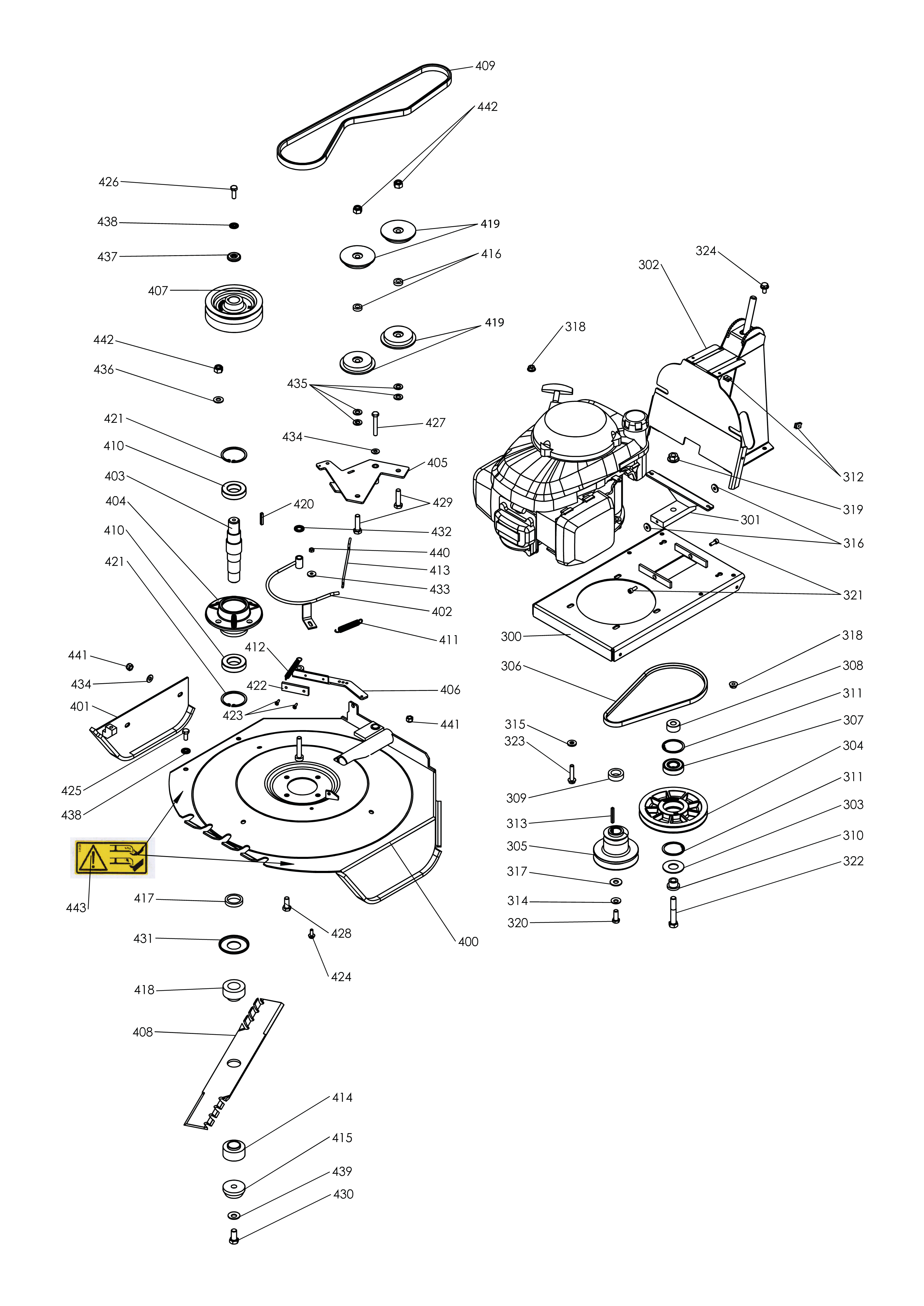

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 300 | PB5002013004 | Carter supérieur caisson | Disponible | Voir la pièce |
| 301 | PB5002013008 | Potence guidon | Disponible | Voir la pièce |
| 302 | PB5002010101 | Balancier | Disponible | Voir la pièce |
| 303 | PB0306060013 | Poulie oscillante | Disponible | Voir la pièce |
| 304 | PB0306060002 | Poulie (moteur) | Disponible | Voir la pièce |
| 305 | PB0306030023 | Harnais | Disponible | Voir la pièce |
| 306 | PB0306010015 | Roulement | Disponible | Voir la pièce |
| 307 | PB0302010016 | Axe de poulie oscillante | Disponible | Voir la pièce |
| 308 | PB0302020025 | Entretoise | Disponible | Voir la pièce |
| 309 | PB0301040001 | Clavette | Disponible | Voir la pièce |
| 310 | PB0301050005 | Clip | Non reliée | |
| 311 | PB0301070006 | Circlips | Disponible | Voir la pièce |
| 311 | PB0301070006 | Circlips | Disponible | Voir la pièce |
| 312 | PB0300060302 | Vis | Disponible | Voir la pièce |
| 313 | PB0300010815 | Vis | Disponible | Voir la pièce |
| 314 | PB0300010811 | Vis | Disponible | Voir la pièce |
| 314 | PB0300010817 | Vis | Disponible | Voir la pièce |
| 314 | PB0300010827 | Vis | Disponible | Voir la pièce |
| 315 | PB0300020601 | Vis | Disponible | Voir la pièce |
| 316 | PB0300011209 | Vis | Disponible | Voir la pièce |
| 317 | PB0300410602 | Rondelle | Disponible | Voir la pièce |
| 318 | PB0300410901 | Rondelle | Disponible | Voir la pièce |
| 319 | PB0300401001 | Rondelle | Disponible | Voir la pièce |
| 320 | PB0300431001 | Rondelle | Disponible | Voir la pièce |
| 321 | PB0341000046 | Rondelle | Disponible | Voir la pièce |
| 322 | PB0300260801 | Ecrou | Disponible | Voir la pièce |
| 322 | PB0300260801 | Ecrou | Disponible | Voir la pièce |
| 323 | PB0300251202 | Ecrou | Disponible | Voir la pièce |
| 324 | PB0302020023 | Entretoise | Disponible | Voir la pièce |
| 400 | PB5002013006 | Coupelle | Disponible | Voir la pièce |
| 401 | PB5002010505 | Carter droit coupelle | Non reliée | |
| 402 | PB5002010104 | Guide courroie coupelle | Disponible | Voir la pièce |
| 403 | PB0302010001 | Arbre coupelle | Disponible | Voir la pièce |
| 404 | PB0302030025 | Palier coupelle | Disponible | Voir la pièce |
| 405 | PB5002010105 | Levier embrayage coupelle | Disponible | Voir la pièce |
| 406 | PB5002010106 | Levier frein de lame | Disponible | Voir la pièce |
| 407 | PB0306060012 | Poulie (lame) | Disponible | Voir la pièce |
| 408 | PB0320020007 | Lame | Disponible | Voir la pièce |
| 409 | PB0306030036 | Harnais | Disponible | Voir la pièce |
| 410 | PB306010069R | Roulement | Non reliée | |
| 410 | PB306010069R | Roulement | Non reliée | |
| 411 | PB0305010005 | Ressort | Disponible | Voir la pièce |
| 412 | PB0305010001 | Ressort | Disponible | Voir la pièce |
| 413 | PB0305000002 | Tige de liaison leviers | Disponible | Voir la pièce |
| 414 | PB0302020033R | Entretoise | Disponible | Voir la pièce |
| 415 | PB0302020039 | Entretoise | Disponible | Voir la pièce |
| 416 | PB0302020018 | Entretoise | Disponible | Voir la pièce |
| 417 | PB0302020043 | Entretoise | Disponible | Voir la pièce |
| 418 | PB0302020035 | Entretoise | Disponible | Voir la pièce |
| 419 | PB0340040014 | Demi-poulie | Disponible | Voir la pièce |
| 419 | PB0340040014 | Demi-poulie | Disponible | Voir la pièce |
| 420 | PB0301040003 | Clavette | Disponible | Voir la pièce |
| 421 | PB0301070009 | Circlip | Disponible | Voir la pièce |
| 421 | PB0301070009 | Circlip | Disponible | Voir la pièce |
| 422 | PB5504000011 | Joint | Disponible | Voir la pièce |
| 423 | PB0300090411R | Vis | Non reliée | |
| 424 | PB0300010609 | Vis | Disponible | Voir la pièce |
| 425 | PB0300010806 | Vis | Disponible | Voir la pièce |
| 426 | PB0300090801 | Vis | Disponible | Voir la pièce |
| 427 | PB0300010821 | Vis | Disponible | Voir la pièce |
| 428 | PB0300011008 | Vis | Disponible | Voir la pièce |
| 429 | PB0300011004 | Vis | Disponible | Voir la pièce |
| 430 | PB0300011211 | Vis | Disponible | Voir la pièce |
| 431 | PB5504000032 | Rondelle | Disponible | Voir la pièce |
| 432 | PB0300461001 | Rondelle | Disponible | Voir la pièce |
| 433 | PB0300410602 | Rondelle | Disponible | Voir la pièce |
| 434 | PB0300400802 | Rondelle | Disponible | Voir la pièce |
| 434 | PB0300400802 | Rondelle | Disponible | Voir la pièce |
| 435 | PB0300401003 | Rondelle | Disponible | Voir la pièce |
| 436 | PB0300401002 | Rondelle | Disponible | Voir la pièce |
| 437 | PB0300411101 | Rondelle | Disponible | Voir la pièce |
| 438 | PB0300430801 | Rondelle | Disponible | Voir la pièce |
| 438 | PB0300430801 | Rondelle | Disponible | Voir la pièce |
| 439 | PB0300431201 | Rondelle | Disponible | Voir la pièce |
| 440 | PB0300210602 | Ecrou | Disponible | Voir la pièce |
| 441 | PB0300210802 | Ecrou | Disponible | Voir la pièce |
| 441 | PB0300210802 | Ecrou | Disponible | Voir la pièce |
| 442 | PB0300211001 | Ecrou | Disponible | Voir la pièce |
| 442 | PB0300211001 | Ecrou | Disponible | Voir la pièce |
| 443 | PB0503000006 | Etiquette | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | PB5001010001 | Mecanisme | Disponible | Voir la pièce |
| 2 | PB5001010006 | Roulement | Disponible | Voir la pièce |
| 3 | PB0300801401 | Poignée de serrage | Disponible | Voir la pièce |
| 4 | PB0302020037 | Entretoise poignée de serrage | Disponible | Voir la pièce |
| 5 | PB0303000007 | Pièce intermédiaire | Disponible | Voir la pièce |
| 6 | PB0309000001 | Roue droite | Disponible | Voir la pièce |
| 7 | PB0309000002 | Roue gauche | Disponible | Voir la pièce |
| 8 | PB0300070405 | Vis | Non reliée | |
| 9 | PB0300010609 | Vis | Disponible | Voir la pièce |
| 10 | PB0300010815 | Vis | Disponible | Voir la pièce |
| 11 | PB0300010816 | Vis | Disponible | Voir la pièce |
| 12 | PB0300010836 | Vis | Disponible | Voir la pièce |
| 13 | PB0300400802 | Rondelle | Disponible | Voir la pièce |
| 14 | PB0300210802 | Ecrou | Disponible | Voir la pièce |
| 14 | PB0300210802 | Ecrou | Disponible | Voir la pièce |
| 15 | PB0301020005 | Goupille | Disponible | Voir la pièce |
| 16 | PB0503000016 | Etiquette | Disponible | Voir la pièce |
| 17 | PB0503000010 | Etiquette | Disponible | Voir la pièce |
| 18 | PB0503090008 | Etiquette Oleo-Mac WB 52 VBR6 | Disponible | Voir la pièce |
| 19 | - | N | Non reliée | |
| 20 | PB8300000403 | Capot arrière | Non reliée | |
| 21 | PB0340040020R | Capot courroie | Non reliée | |
| 22 | PB8300000403 | Capot arrière | Non reliée |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 100 | PB0302030027 | Palier mécanisme | Disponible | Voir la pièce |
| 101 | PB0306010013 | Roulement | Disponible | Voir la pièce |
| 102 | PB0302010018 | Axe de vitesse | Disponible | Voir la pièce |
| 103 | PB0303000005 | Moyeu gauche mécanisme | Disponible | Voir la pièce |
| 104 | PB0303000004 | Moyeu droit mécanisme | Disponible | Voir la pièce |
| 105 | PB5001010102 | Flasque | Disponible | Voir la pièce |
| 105 | PB5001010102 | Flasque | Disponible | Voir la pièce |
| 106 | PB0341000044R | Rondelle | Disponible | Voir la pièce |
| 106 | PB0341000044R | Rondelle | Disponible | Voir la pièce |
| 107 | PB0306050014 | Pignon 10 dts | Disponible | Voir la pièce |
| 108 | PB5002010103 | Fourchette de commande | Disponible | Voir la pièce |
| 109 | PB5002010107 | Levier de vitesse | Disponible | Voir la pièce |
| 110 | PB0341000023 | Embout type A -D9 lg 50 | Disponible | Voir la pièce |
| 111 | PB0305020004 | Ressort | Disponible | Voir la pièce |
| 112 | PB0306010001 | Bille | Disponible | Voir la pièce |
| 113 | PB0301040022 | Clavette | Disponible | Voir la pièce |
| 114 | PB0301040005 | Clavette | Disponible | Voir la pièce |
| 115 | PB0301070003 | Circlips | Disponible | Voir la pièce |
| 115 | PB0301070003 | Circlips | Disponible | Voir la pièce |
| 115 | PB0301070003 | Circlips | Disponible | Voir la pièce |
| 116 | PB0301070005 | Circlips | Disponible | Voir la pièce |
| 117 | PB0302010043 | Vis | Disponible | Voir la pièce |
| 118 | PB0302010044 | Vis | Disponible | Voir la pièce |
| 119 | PB0300010609 | Vis | Disponible | Voir la pièce |
| 119 | PB0300010609 | Vis | Disponible | Voir la pièce |
| 120 | PB0300011015 | Vis | Disponible | Voir la pièce |
| 121 | PB0300401002 | Rondelle | Disponible | Voir la pièce |
| 121 | PB0300401002 | Rondelle | Disponible | Voir la pièce |
| 122 | PB0300251401 | Ecrou | Disponible | Voir la pièce |
| 123 | PB0300201001R | Ecrou | Non reliée | |
| 124 | PB0301020002 | Goupille | Disponible | Voir la pièce |
| 200 | PB5002013001 | Carter inférieur caisson | Disponible | Voir la pièce |
| 201 | PB5002013003 | Carter latéral gauche caisson | Disponible | Voir la pièce |
| 202 | PB5002013002 | Carter lattéral droit caisson | Disponible | Voir la pièce |
| 203 | PB0340030013 | Palier arbre de roue | Disponible | Voir la pièce |
| 203 | PB0340030013 | Palier arbre de roue | Disponible | Voir la pièce |
| 204 | PB0340040012 | Palier arbre interm. Ø17 | Disponible | Voir la pièce |
| 205 | PB0340040013R | Palier arbre interm. Ø15 | Disponible | Voir la pièce |
| 206 | PB0302010010 | Arbre de roue | Disponible | Voir la pièce |
| 207 | PB0302010005 | Arbre intermédiaire | Disponible | Voir la pièce |
| 208 | PB0306050014 | Pignon 10 dts | Disponible | Voir la pièce |
| 209 | PB0306020011 | Chaîne 9.52 (58 maillons) | Disponible | Voir la pièce |
| 210 | PB0306020013 | Chaîne 9.52 (78 maillons) | Disponible | Voir la pièce |
| 211 | PB0306020001 | Attache rapide | Disponible | Voir la pièce |
| 211 | PB0306020001 | Attache rapide | Disponible | Voir la pièce |
| 212 | PB0341000033 | Lien torsadé | Disponible | Voir la pièce |
| 213 | PB0301050005 | Clip | Non reliée | |
| 214 | PB0301070003 | Circlips | Disponible | Voir la pièce |
| 215 | PB0301070007 | Circlips | Disponible | Voir la pièce |
| 215 | PB0301070007 | Circlips | Disponible | Voir la pièce |
| 216 | PB0300010609 | Vis | Disponible | Voir la pièce |
| 216 | PB0300010609 | Vis | Disponible | Voir la pièce |
| 217 | PB0300260601 | Ecrou | Disponible | Voir la pièce |
| 217 | PB0300260601 | Ecrou | Disponible | Voir la pièce |
| 217 | PB0300260601 | Ecrou | Disponible | Voir la pièce |
| 218 | PB0301020002 | Goupille | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 300 | PB5002013004 | Carter supérieur caisson | Disponible | Voir la pièce |
| 301 | PB5002010101 | Balancier | Disponible | Voir la pièce |
| 302 | PB5002010308 | Potence guidon | Disponible | Voir la pièce |
| 303 | PB0341000046 | Rondelle | Disponible | Voir la pièce |
| 304 | PB0306060013 | Poulie oscillante | Disponible | Voir la pièce |
| 305 | PB0306060002 | Poulie (moteur) | Disponible | Voir la pièce |
| 306 | PB0306030023 | Harnais | Disponible | Voir la pièce |
| 307 | PB0306010015 | Roulement | Disponible | Voir la pièce |
| 308 | PB0302020025 | Entretoise | Disponible | Voir la pièce |
| 309 | PB0302020023 | Entretoise | Disponible | Voir la pièce |
| 310 | PB0302010016 | Axe de poulie oscillante | Disponible | Voir la pièce |
| 311 | PB0301070006 | Circlips | Disponible | Voir la pièce |
| 311 | PB0301070006 | Circlips | Disponible | Voir la pièce |
| 312 | PB0301050005 | Clip | Non reliée | |
| 313 | PB0301040001 | Clavette | Disponible | Voir la pièce |
| 314 | PB0300431001 | Rondelle | Disponible | Voir la pièce |
| 315 | PB0300410901 | Rondelle | Disponible | Voir la pièce |
| 316 | PB0300410602 | Rondelle | Disponible | Voir la pièce |
| 317 | PB0300401001 | Rondelle | Disponible | Voir la pièce |
| 318 | PB0300260801 | Ecrou | Disponible | Voir la pièce |
| 318 | PB0300260801 | Ecrou | Disponible | Voir la pièce |
| 319 | PB0300251202 | Ecrou | Disponible | Voir la pièce |
| 320 | PB0300060302 | Vis | Disponible | Voir la pièce |
| 321 | PB0300020601 | Vis | Disponible | Voir la pièce |
| 322 | PB0300011209 | Vis | Disponible | Voir la pièce |
| 323 | PB0300010827 | Vis | Disponible | Voir la pièce |
| 324 | PB0300010815 | Vis | Disponible | Voir la pièce |
| 400 | PB5002013006 | Coupelle | Disponible | Voir la pièce |
| 401 | PB5002010505 | Carter droit coupelle | Non reliée | |
| 402 | PB5002010104 | Guide courroie coupelle | Disponible | Voir la pièce |
| 403 | PB0302010001 | Arbre coupelle | Disponible | Voir la pièce |
| 404 | PB0302030025 | Palier coupelle | Disponible | Voir la pièce |
| 405 | PB5002010105 | Levier embrayage coupelle | Disponible | Voir la pièce |
| 406 | PB5002010106 | Levier frein de lame | Disponible | Voir la pièce |
| 407 | PB0306060012 | Poulie (lame) | Disponible | Voir la pièce |
| 408 | PB0320020007 | Lame | Disponible | Voir la pièce |
| 409 | PB0306030036 | Harnais | Disponible | Voir la pièce |
| 410 | PB306010069R | Roulement | Non reliée | |
| 410 | PB306010069R | Roulement | Non reliée | |
| 411 | PB0305010005 | Ressort | Disponible | Voir la pièce |
| 412 | PB0305010001 | Ressort | Disponible | Voir la pièce |
| 413 | PB0305000002 | Tige de liaison leviers | Disponible | Voir la pièce |
| 414 | PB0302020033R | Entretoise | Disponible | Voir la pièce |
| 415 | PB0302020039 | Entretoise | Disponible | Voir la pièce |
| 416 | PB0302020018 | Entretoise | Disponible | Voir la pièce |
| 417 | PB0302020043 | Entretoise | Disponible | Voir la pièce |
| 418 | PB0302020035 | Entretoise | Disponible | Voir la pièce |
| 419 | PB0340040014 | Demi-poulie | Disponible | Voir la pièce |
| 419 | PB0340040014 | Demi-poulie | Disponible | Voir la pièce |
| 420 | PB0301040003 | Clavette | Disponible | Voir la pièce |
| 421 | PB0301070009 | Circlip | Disponible | Voir la pièce |
| 421 | PB0301070009 | Circlip | Disponible | Voir la pièce |
| 422 | PB5504000011 | Joint | Disponible | Voir la pièce |
| 423 | PB0300090411R | Vis | Non reliée | |
| 424 | PB0300010609 | Vis | Disponible | Voir la pièce |
| 425 | PB0300010806 | Vis | Disponible | Voir la pièce |
| 426 | PB0300090801 | Vis | Disponible | Voir la pièce |
| 427 | PB0300010821 | Vis | Disponible | Voir la pièce |
| 428 | PB0300011008 | Vis | Disponible | Voir la pièce |
| 429 | PB0300011004 | Vis | Disponible | Voir la pièce |
| 430 | PB0300011211 | Vis | Disponible | Voir la pièce |
| 431 | PB5504000032 | Rondelle | Disponible | Voir la pièce |
| 432 | PB0300461001 | Rondelle | Disponible | Voir la pièce |
| 433 | PB0300410602 | Rondelle | Disponible | Voir la pièce |
| 434 | PB0300400802 | Rondelle | Disponible | Voir la pièce |
| 434 | PB0300400802 | Rondelle | Disponible | Voir la pièce |
| 435 | PB0300401003 | Rondelle | Disponible | Voir la pièce |
| 436 | PB0300401002 | Rondelle | Disponible | Voir la pièce |
| 437 | PB0300411101 | Rondelle | Disponible | Voir la pièce |
| 438 | PB0300430801 | Rondelle | Disponible | Voir la pièce |
| 438 | PB0300430801 | Rondelle | Disponible | Voir la pièce |
| 439 | PB0300431201 | Rondelle | Disponible | Voir la pièce |
| 440 | PB0300210602 | Ecrou | Disponible | Voir la pièce |
| 441 | PB0300210802 | Ecrou | Disponible | Voir la pièce |
| 441 | PB0300210802 | Ecrou | Disponible | Voir la pièce |
| 442 | PB0300211001 | Ecrou | Disponible | Voir la pièce |
| 442 | PB0300211001 | Ecrou | Disponible | Voir la pièce |
| 443 | PB0503000006 | Etiquette | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 500 | PB5002010307 | Guidon | Disponible | Voir la pièce |
| 501 | PB5002010108 | Manette embrayage de lame | Disponible | Voir la pièce |
| 502 | PB0503000043 | Etiquette | Disponible | Voir la pièce |
| 503 | PB0503000023 | Etiquette | Disponible | Voir la pièce |
| 504 | PB0341000036 | Poignée plastique | Disponible | Voir la pièce |
| 504 | PB0341000036 | Poignée plastique | Disponible | Voir la pièce |
| 505 | PB0341000025 | Embout type A -D9 lg 90 noir | Disponible | Voir la pièce |
| 506 | PB0341000023 | Embout type A -D9 lg 50 | Disponible | Voir la pièce |
| 507 | PB0308040054 | Cable accellerateur | Disponible | Voir la pièce |
| 508 | PB0308020061 | Câble d | Disponible | Voir la pièce |
| 508 | PB0308020061 | Câble d | Disponible | Voir la pièce |
| 509 | PB0308020015 | Câble embrayage lame | Disponible | Voir la pièce |
| 510 | PB0307020023 | Manette gaz | Disponible | Voir la pièce |
| 511 | PB0307010045 | Levier | Disponible | Voir la pièce |
| 512 | PB0307010020 | Levier | Non reliée | |
| 513 | PB0307010020 | Levier | Non reliée | |
| 514 | PB0305010010 | Ressort | Disponible | Voir la pièce |
| 515 | PB0301060003 | Collier polya | Disponible | Voir la pièce |
| 516 | PB0300460801 | Rondelle | Disponible | Voir la pièce |
| 517 | PB0300211201 | Ecrou | Disponible | Voir la pièce |
| 518 | PB0300210602 | Ecrou | Disponible | Voir la pièce |
| 519 | PB0300080610 | Vis | Disponible | Voir la pièce |
