Vue Éclatée WB 51 VB6
Retrouvez les pièces détachées, références et repères disponibles pour WB 51 VB6.

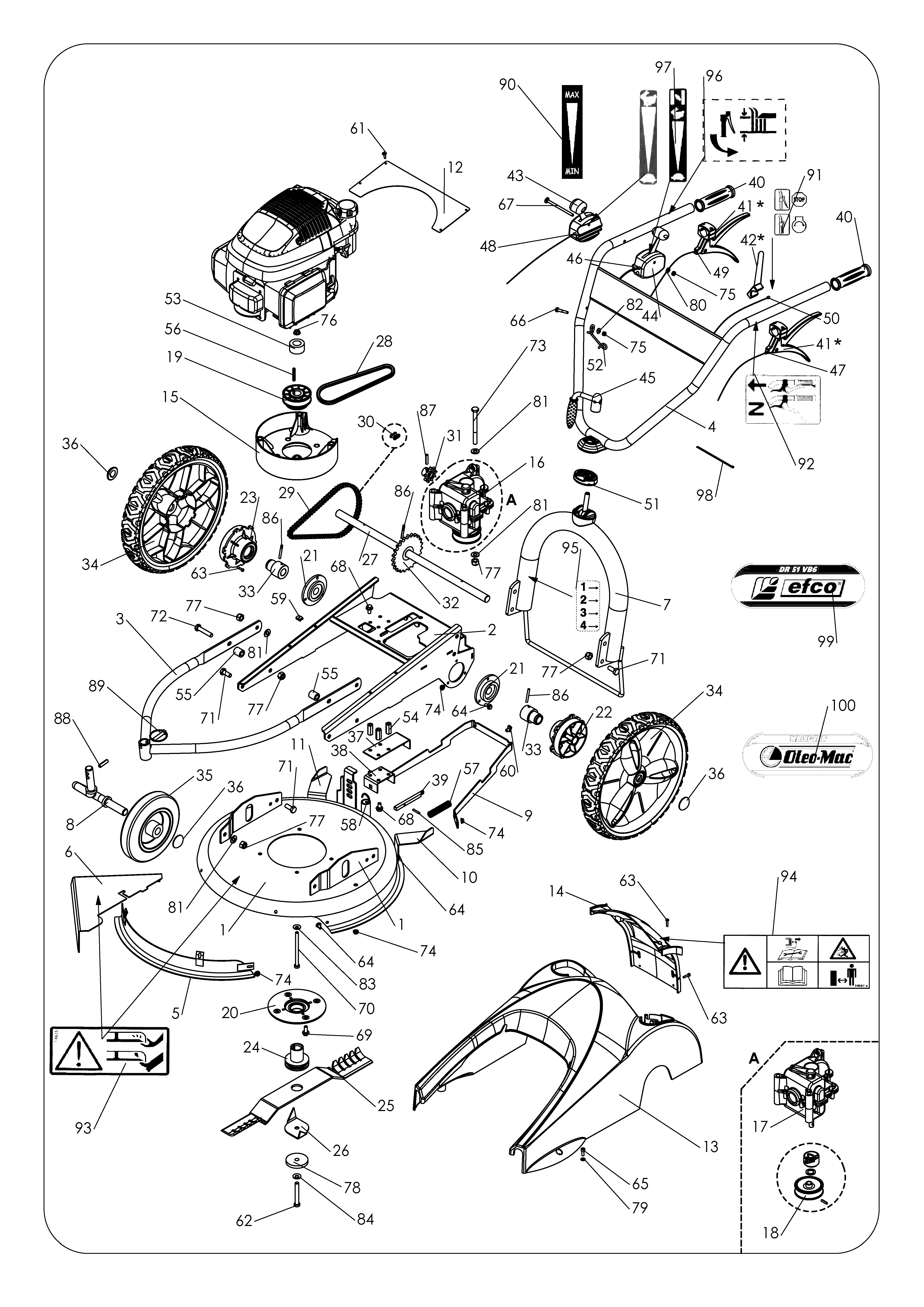

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | PB4002033001 | Coupelle | Disponible | Voir la pièce |
| 1 | PB4002033001 | Coupelle | Disponible | Voir la pièce |
| 2 | PB4002030301 | Châssis arrière | Disponible | Voir la pièce |
| 3 | PB4002030306 | Châssis avant | Disponible | Voir la pièce |
| 4 | PB4002030303 | Guidon | Disponible | Voir la pièce |
| 5 | PB4002000505 | Deflecteur | Disponible | Voir la pièce |
| 6 | PB4002000516R | Deflecteur | Non reliée | |
| 7 | PB4002030308 | Arceau vissé | Disponible | Voir la pièce |
| 8 | PB8300000305R | Support de roue | Non reliée | |
| 9 | PB4002030502 | Supp capot | Disponible | Voir la pièce |
| 10 | PB0304000116 | Renfort capot Arr gauche | Disponible | Voir la pièce |
| 11 | PB0304000115 | Renfort capot Arr droit | Disponible | Voir la pièce |
| 12 | PB4002030307 | Tole prot cour | Disponible | Voir la pièce |
| 13 | PB0340030036 | Capot moteur | Disponible | Voir la pièce |
| 14 | PB0340030037 | Trappe de visite | Disponible | Voir la pièce |
| 15 | PB0340030034 | Rehausse Plastique | Disponible | Voir la pièce |
| 16 | PB0306040014 | Réducteur XTREM04 | Disponible | Voir la pièce |
| 17 | PB0002050005 | Réducteur (sans variateur de vitesse) | Disponible | Voir la pièce |
| 18 | PB0002050007 | Kit Poulie Variatrice | Disponible | Voir la pièce |
| 19 | PB0306060014 | Poulie variatrice moteur | Disponible | Voir la pièce |
| 20 | PB0340030028R | Roulement | Non reliée | |
| 21 | PB0340030013 | Palier arbre de roue | Disponible | Voir la pièce |
| 21 | PB0340030013 | Palier arbre de roue | Disponible | Voir la pièce |
| 22 | PB0340030027 | Palier roue libre gauche | Disponible | Voir la pièce |
| 23 | PB0340030029 | Palier roue libre droit | Disponible | Voir la pièce |
| 24 | PB0302030047R | Moyeu de lame | Non reliée | |
| 25 | PB0320020006R | Lame | Non reliée | |
| 26 | PB0304000117 | Coupe filandreux | Disponible | Voir la pièce |
| 27 | PB0302010054 | Arbre de roue | Disponible | Voir la pièce |
| 28 | PB0306030051 | Harnais | Disponible | Voir la pièce |
| 29 | PB0306020015 | Chaine 12.7 | Disponible | Voir la pièce |
| 30 | PB0001000378 | Attache rapide | Disponible | Voir la pièce |
| 31 | PB0306050019 | Pignon 9 dts | Disponible | Voir la pièce |
| 32 | PB0306050020 | Pignon 23 dts | Disponible | Voir la pièce |
| 33 | PB0302030048 | Moyeu roue | Disponible | Voir la pièce |
| 33 | PB0302030048 | Moyeu roue | Disponible | Voir la pièce |
| 34 | PB0340030026 | Roue arrière | Disponible | Voir la pièce |
| 34 | PB0340030026 | Roue arrière | Disponible | Voir la pièce |
| 35 | PB0309000009 | Roue avant | Disponible | Voir la pièce |
| 36 | PB0300702001 | Enjoliveur | Disponible | Voir la pièce |
| 36 | PB0300702001 | Enjoliveur | Disponible | Voir la pièce |
| 36 | PB0300702001 | Enjoliveur | Disponible | Voir la pièce |
| 37 | PB4002040104 | Support | Disponible | Voir la pièce |
| 38 | PB4002000102 | Supp axe relev | Disponible | Voir la pièce |
| 39 | PB0302010030 | Axe relevage | Disponible | Voir la pièce |
| 40 | PB0341000036 | Poignée plastique | Disponible | Voir la pièce |
| 40 | PB0341000036 | Poignée plastique | Disponible | Voir la pièce |
| 41 | PB0307010006 | Levier mag | Disponible | Voir la pièce |
| 41 | PB0307010006 | Levier mag | Disponible | Voir la pièce |
| 42 | PB8300000307R | Kit levier de frein moteur | Non reliée | |
| 42 | PB8300000307R | Kit levier de frein moteur | Non reliée | |
| 42 | PB8300000307R | Kit levier de frein moteur | Non reliée | |
| 43 | PB0307020008 | Manette de variation de vitesse | Disponible | Voir la pièce |
| 44 | PB0307020009 | Manette gaz | Disponible | Voir la pièce |
| 45 | PB0300801202 | Poignée de serrage | Disponible | Voir la pièce |
| 46 | PB0308040027 | Câble de gaz | Disponible | Voir la pièce |
| 47 | PB0308020034 | Câble d | Disponible | Voir la pièce |
| 48 | PB0308010004 | Câble de vitesse | Disponible | Voir la pièce |
| 49 | PB0308030004 | Câble de reglage hauteur | Disponible | Voir la pièce |
| 50 | PB0308050008 | Câble de frein moteur | Disponible | Voir la pièce |
| 51 | PB0303000013 | Ellipse intérieue | Disponible | Voir la pièce |
| 52 | PB0305030001 | Crochet | Disponible | Voir la pièce |
| 53 | PB0302020045 | Entretoise | Disponible | Voir la pièce |
| 53 | PB0302020046 | Entretoise | Disponible | Voir la pièce |
| 54 | PB0302020047 | Entretoise | Disponible | Voir la pièce |
| 55 | PB0302020049 | Entretoise | Disponible | Voir la pièce |
| 55 | PB0302020049 | Entretoise | Disponible | Voir la pièce |
| 56 | PB0301040001 | Clavette | Disponible | Voir la pièce |
| 57 | PB0305020001 | Ressort | Disponible | Voir la pièce |
| 58 | PB0305010009 | Ressort | Disponible | Voir la pièce |
| 59 | PB0301050005 | Clip | Non reliée | |
| 60 | PB0301050002 | Clip | Disponible | Voir la pièce |
| 61 | PB0300070405 | Vis | Non reliée | |
| 62 | PB0300060304 | Vis | Disponible | Voir la pièce |
| 63 | PB0300090403 | Vis | Disponible | Voir la pièce |
| 63 | PB0300090403 | Vis | Disponible | Voir la pièce |
| 63 | PB0300090403 | Vis | Disponible | Voir la pièce |
| 64 | PB0300010609 | Vis | Disponible | Voir la pièce |
| 64 | PB0300010609 | Vis | Disponible | Voir la pièce |
| 64 | PB0300010609 | Vis | Disponible | Voir la pièce |
| 65 | PB0300020601 | Vis | Disponible | Voir la pièce |
| 66 | PB0300010604 | Vis | Disponible | Voir la pièce |
| 67 | PB0300080603 | Vis | Disponible | Voir la pièce |
| 68 | PB0300010815 | Vis | Disponible | Voir la pièce |
| 68 | PB0300010815 | Vis | Disponible | Voir la pièce |
| 69 | PB0300010816 | Vis | Disponible | Voir la pièce |
| 70 | PB0300010856 | Vis | Non reliée | |
| 71 | PB0300011008 | Vis | Disponible | Voir la pièce |
| 71 | PB0300011008 | Vis | Disponible | Voir la pièce |
| 71 | PB0300011008 | Vis | Disponible | Voir la pièce |
| 72 | PB0300011014 | Vis | Disponible | Voir la pièce |
| 73 | PB0300010830 | Vis | Disponible | Voir la pièce |
| 73 | PB0300010856 | Vis | Non reliée | |
| 74 | PB0300260601 | Ecrou | Disponible | Voir la pièce |
| 74 | PB0300260601 | Ecrou | Disponible | Voir la pièce |
| 74 | PB0300260601 | Ecrou | Disponible | Voir la pièce |
| 74 | PB0300260601 | Ecrou | Disponible | Voir la pièce |
| 75 | PB0300210602 | Ecrou | Disponible | Voir la pièce |
| 75 | PB0300210602 | Ecrou | Disponible | Voir la pièce |
| 76 | PB0300260801 | Ecrou | Disponible | Voir la pièce |
| 77 | PB0300211001 | Ecrou | Disponible | Voir la pièce |
| 77 | PB0300211001 | Ecrou | Disponible | Voir la pièce |
| 77 | PB0300211001 | Ecrou | Disponible | Voir la pièce |
| 77 | PB0300211001 | Ecrou | Disponible | Voir la pièce |
| 77 | PB0300211001 | Ecrou | Disponible | Voir la pièce |
| 78 | PB0302020042 | Rondelle | Disponible | Voir la pièce |
| 79 | PB0300400603 | Rondelle | Disponible | Voir la pièce |
| 80 | PB0300400602 | Rondelle | Disponible | Voir la pièce |
| 81 | PB0300401002 | Rondelle | Disponible | Voir la pièce |
| 81 | PB0300401002 | Rondelle | Disponible | Voir la pièce |
| 81 | PB0300401002 | Rondelle | Disponible | Voir la pièce |
| 81 | PB0300401002 | Rondelle | Disponible | Voir la pièce |
| 82 | PB0300430601 | Rondelle | Disponible | Voir la pièce |
| 83 | PB0300430801 | Rondelle | Disponible | Voir la pièce |
| 84 | PB0300431001 | Rondelle | Disponible | Voir la pièce |
| 85 | PB0301020002 | Goupille | Disponible | Voir la pièce |
| 86 | PB0301020005 | Goupille | Disponible | Voir la pièce |
| 86 | PB0301020005 | Goupille | Disponible | Voir la pièce |
| 86 | PB0301020005 | Goupille | Disponible | Voir la pièce |
| 87 | PB0301020006 | Goupille | Disponible | Voir la pièce |
| 88 | PB0301020007 | Goupille | Disponible | Voir la pièce |
| 89 | PB0301010009 | Goupille | Disponible | Voir la pièce |
| 90 | PB0503000051 | Etiquette | Disponible | Voir la pièce |
| 91 | PB0503000026 | Etiquette | Disponible | Voir la pièce |
| 92 | PB0503000002 | Etiquette | Disponible | Voir la pièce |
| 93 | PB0503000006 | Etiquette | Disponible | Voir la pièce |
| 94 | PB0503000049 | Etiquette | Disponible | Voir la pièce |
| 95 | PB0503000054 | Etiquette | Disponible | Voir la pièce |
| 96 | PB0503000055 | Etiquette | Disponible | Voir la pièce |
| 97 | PB0503000043 | Etiquette | Disponible | Voir la pièce |
| 97 | PB0503000044 | Etiquette | Disponible | Voir la pièce |
| 98 | PB0301060003 | Collier polya | Disponible | Voir la pièce |
| 99 | - | N | Non reliée | |
| 100 | PB0503090004 | Etiquette Oleo-Mac WB 51 VB6 | Disponible | Voir la pièce |

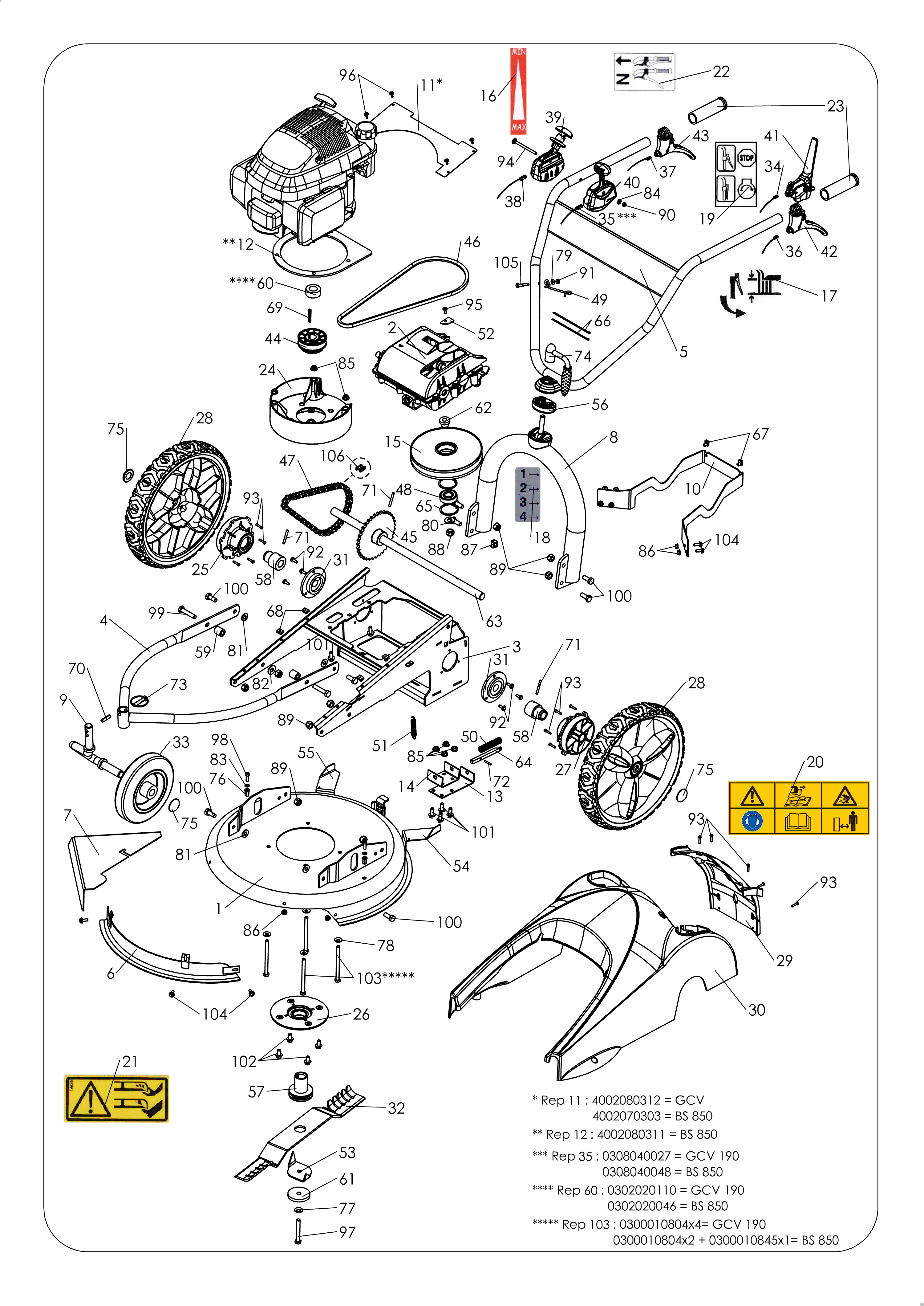

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | PB4002080504 | Coupelle | Disponible | Voir la pièce |
| 2 | PB4001000002 | Transmission | Disponible | Voir la pièce |
| 3 | PB4002080303 | Châssis arrière | Disponible | Voir la pièce |
| 4 | PB4002030306 | Châssis avant | Disponible | Voir la pièce |
| 5 | PB4002030303 | Guidon | Disponible | Voir la pièce |
| 6 | PB4002000505 | Deflecteur | Disponible | Voir la pièce |
| 7 | PB4002000516R | Deflecteur | Non reliée | |
| 8 | PB4002080304 | Arceau | Disponible | Voir la pièce |
| 9 | PB8300000305R | Support de roue | Non reliée | |
| 10 | PB4002080310 | Tole | Disponible | Voir la pièce |
| 10 | PB4002080310 | Tole | Disponible | Voir la pièce |
| 11 | PB4002070303 | Tole | Disponible | Voir la pièce |
| 12 | PB4002080311 | Rehausse | Disponible | Voir la pièce |
| 13 | PB4002040104 | Support | Disponible | Voir la pièce |
| 14 | PB4002000102 | Supp axe relev | Disponible | Voir la pièce |
| 15 | PB0303010002 | Poulie | Disponible | Voir la pièce |
| 16 | PB0503010313 | Etiquette | Disponible | Voir la pièce |
| 17 | PB0503000055 | Etiquette | Disponible | Voir la pièce |
| 18 | PB0503000054 | Etiquette | Disponible | Voir la pièce |
| 19 | PB0503000026 | Etiquette | Disponible | Voir la pièce |
| 20 | PB0503000016 | Etiquette | Disponible | Voir la pièce |
| 21 | PB0503000006 | Etiquette | Disponible | Voir la pièce |
| 22 | PB0503000002 | Etiquette | Disponible | Voir la pièce |
| 23 | PB0341000036 | Poignée plastique | Disponible | Voir la pièce |
| 24 | PB0340030034 | Rehausse Plastique | Disponible | Voir la pièce |
| 25 | PB0340030029 | Palier roue libre droit | Disponible | Voir la pièce |
| 26 | PB0340030028R | Roulement | Non reliée | |
| 27 | PB0340030027 | Palier roue libre gauche | Disponible | Voir la pièce |
| 28 | PB0340030026 | Roue arrière | Disponible | Voir la pièce |
| 28 | PB0340030026 | Roue arrière | Disponible | Voir la pièce |
| 29 | PB0340030021 | Trappe de visite | Disponible | Voir la pièce |
| 30 | PB0340030020 | Capot moteur | Disponible | Voir la pièce |
| 31 | PB0340030013 | Palier arbre de roue | Disponible | Voir la pièce |
| 31 | PB0340030013 | Palier arbre de roue | Disponible | Voir la pièce |
| 32 | PB0320020006R | Lame | Non reliée | |
| 33 | PB0309000009 | Roue avant | Disponible | Voir la pièce |
| 34 | PB0308050012 | Câble de frein moteur | Disponible | Voir la pièce |
| 35 | PB0308040048 | Câble de gaz | Disponible | Voir la pièce |
| 36 | PB0308030007 | Câble reglage hauteur | Disponible | Voir la pièce |
| 37 | PB0308020048 | Câble d | Disponible | Voir la pièce |
| 38 | PB0308010011 | Cable | Disponible | Voir la pièce |
| 39 | PB0307020021 | Manette de variation de vitesse | Disponible | Voir la pièce |
| 40 | PB0307010028 | Levier accelerateur | Disponible | Voir la pièce |
| 41 | PB0307010023 | Levier | Disponible | Voir la pièce |
| 42 | PB0307010021 | Levier course 30 | Disponible | Voir la pièce |
| 43 | PB0307010020 | Levier | Non reliée | |
| 44 | PB0306060014 | Poulie variatrice moteur | Disponible | Voir la pièce |
| 45 | PB0306050039 | Pignon | Disponible | Voir la pièce |
| 46 | PB0306030055 | Courroie | Disponible | Voir la pièce |
| 47 | PB0306020025 | Chaine | Disponible | Voir la pièce |
| 48 | PB0306010035 | Roulement | Disponible | Voir la pièce |
| 49 | PB0305030001 | Crochet | Disponible | Voir la pièce |
| 50 | PB0305020001 | Ressort | Disponible | Voir la pièce |
| 51 | PB0305010004 | Ressort | Disponible | Voir la pièce |
| 52 | PB0304000276 | Plaquette | Disponible | Voir la pièce |
| 53 | PB0304000117 | Coupe filandreux | Disponible | Voir la pièce |
| 54 | PB0304000116 | Renfort capot Arr gauche | Disponible | Voir la pièce |
| 55 | PB0304000115 | Renfort capot Arr droit | Disponible | Voir la pièce |
| 56 | PB0303000013 | Ellipse intérieue | Disponible | Voir la pièce |
| 57 | PB0302030072 | Moyeu de lame | Disponible | Voir la pièce |
| 58 | PB0302030048 | Moyeu roue | Disponible | Voir la pièce |
| 58 | PB0302030048 | Moyeu roue | Disponible | Voir la pièce |
| 59 | PB0302020049 | Entretoise | Disponible | Voir la pièce |
| 60 | PB0302020046 | Entretoise | Disponible | Voir la pièce |
| 61 | PB0302020042 | Rondelle | Disponible | Voir la pièce |
| 62 | PB0302010104 | Axe de poulie | Disponible | Voir la pièce |
| 63 | PB0302010054 | Arbre de roue | Disponible | Voir la pièce |
| 64 | PB0302010030 | Axe relevage | Disponible | Voir la pièce |
| 65 | PB0301070006 | Circlips | Disponible | Voir la pièce |
| 66 | PB0301060003 | Collier polya | Disponible | Voir la pièce |
| 67 | PB0301050002 | Clip | Disponible | Voir la pièce |
| 68 | PB0301050005 | Clip | Non reliée | |
| 69 | PB0301040001 | Clavette | Disponible | Voir la pièce |
| 70 | PB0301020007 | Goupille | Disponible | Voir la pièce |
| 71 | PB0301020005 | Goupille | Disponible | Voir la pièce |
| 71 | PB0301020005 | Goupille | Disponible | Voir la pièce |
| 71 | PB0301020005 | Goupille | Disponible | Voir la pièce |
| 72 | PB0301020002 | Goupille | Disponible | Voir la pièce |
| 73 | PB0301010009 | Goupille | Disponible | Voir la pièce |
| 74 | PB0300801202 | Poignée de serrage | Disponible | Voir la pièce |
| 75 | PB0300702001 | Enjoliveur | Disponible | Voir la pièce |
| 75 | PB0300702001 | Enjoliveur | Disponible | Voir la pièce |
| 75 | PB0300702001 | Enjoliveur | Disponible | Voir la pièce |
| 76 | PB0300600601 | Insert | Disponible | Voir la pièce |
| 77 | PB0300431001 | Rondelle | Disponible | Voir la pièce |
| 78 | PB0300430801 | Rondelle | Disponible | Voir la pièce |
| 79 | PB0300430601 | Rondelle | Disponible | Voir la pièce |
| 80 | PB0300401201 | Rondelle | Disponible | Voir la pièce |
| 81 | PB0300401002 | Rondelle | Disponible | Voir la pièce |
| 81 | PB0300401002 | Rondelle | Disponible | Voir la pièce |
| 82 | PB0300401001 | Rondelle | Disponible | Voir la pièce |
| 83 | PB0300400603 | Rondelle | Disponible | Voir la pièce |
| 84 | PB0300400602 | Rondelle | Disponible | Voir la pièce |
| 85 | PB0300260801 | Ecrou | Disponible | Voir la pièce |
| 85 | PB0300260801 | Ecrou | Disponible | Voir la pièce |
| 86 | PB0300260601 | Ecrou | Disponible | Voir la pièce |
| 86 | PB0300260601 | Ecrou | Disponible | Voir la pièce |
| 87 | PB0300231001 | Ecrou | Disponible | Voir la pièce |
| 88 | PB0300211201 | Ecrou | Disponible | Voir la pièce |
| 89 | PB0300211001 | Ecrou | Disponible | Voir la pièce |
| 89 | PB0300211001 | Ecrou | Disponible | Voir la pièce |
| 89 | PB0300211001 | Ecrou | Disponible | Voir la pièce |
| 90 | PB0300210602 | Ecrou | Disponible | Voir la pièce |
| 91 | PB0300200601 | Ecrou | Disponible | Voir la pièce |
| 92 | PB0300090602 | Vis | Disponible | Voir la pièce |
| 92 | PB0300090602 | Vis | Disponible | Voir la pièce |
| 93 | PB0300090403 | Vis | Disponible | Voir la pièce |
| 93 | PB0300090403 | Vis | Disponible | Voir la pièce |
| 93 | PB0300090403 | Vis | Disponible | Voir la pièce |
| 93 | PB0300090403 | Vis | Disponible | Voir la pièce |
| 94 | PB0300080612 | Vis | Disponible | Voir la pièce |
| 95 | PB0300080505 | Vis | Disponible | Voir la pièce |
| 96 | PB0300070405 | Vis | Non reliée | |
| 97 | PB0300060304 | Vis | Disponible | Voir la pièce |
| 98 | PB0300020602 | Vis | Disponible | Voir la pièce |
| 99 | PB0300011014 | Vis | Disponible | Voir la pièce |
| 100 | PB0300011008 | Vis | Disponible | Voir la pièce |
| 100 | PB0300011008 | Vis | Disponible | Voir la pièce |
| 100 | PB0300011008 | Vis | Disponible | Voir la pièce |
| 100 | PB0300011008 | Vis | Disponible | Voir la pièce |
| 101 | PB0300010816 | Vis | Disponible | Voir la pièce |
| 102 | PB0300010815 | Vis | Disponible | Voir la pièce |
| 103 | PB0300010856 | Vis | Non reliée | |
| 104 | PB0300010609 | Vis | Disponible | Voir la pièce |
| 104 | PB0300010609 | Vis | Disponible | Voir la pièce |
| 105 | PB0300010604 | Vis | Disponible | Voir la pièce |
| 106 | PB0001000378 | Attache rapide | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 201 | PB0340030041 | Carter inférieur | Disponible | Voir la pièce |
| 202 | PB0340030042 | Carter supérieur | Disponible | Voir la pièce |
| 203 | PB0302010102 | Arbre | Disponible | Voir la pièce |
| 204 | PB0302010100 | Arbre | Disponible | Voir la pièce |
| 205 | PB0306060030 | Rondelle | Disponible | Voir la pièce |
| 206 | PB0302010101 | Moyeu | Disponible | Voir la pièce |
| 207 | PB0340030043 | Fourchette | Disponible | Voir la pièce |
| 208 | PB0305020014 | Ressort | Disponible | Voir la pièce |
| 209 | PB0306050035 | Pignon | Disponible | Voir la pièce |
| 210 | PB0306050036 | Pignon | Disponible | Voir la pièce |
| 211 | PB0306020024 | Chaine | Disponible | Voir la pièce |
| 212 | PB0308020049 | Fil | Disponible | Voir la pièce |
| 213 | PB0304000298R | Balancier | Non reliée | |
| 214 | PB0302010103 | Axe | Disponible | Voir la pièce |
| 215 | PB0301040022 | Clavette | Disponible | Voir la pièce |
| 216 | PB0306010005 | Roulement | Disponible | Voir la pièce |
| 216 | PB0306010005 | Roulement | Disponible | Voir la pièce |
| 217 | PB0306010034 | Roulement | Disponible | Voir la pièce |
| 217 | PB0306010034 | Roulement | Disponible | Voir la pièce |
| 218 | PB0343010001 | Joint | Disponible | Voir la pièce |
| 218 | PB0343010001 | Joint | Disponible | Voir la pièce |
| 219 | PB0306010036 | Bague | Disponible | Voir la pièce |
| 219 | PB0306010036 | Bague | Disponible | Voir la pièce |
| 220 | PB0301070023 | Circlips | Disponible | Voir la pièce |
| 221 | PB0301070011 | Circlips | Disponible | Voir la pièce |
| 222 | PB0302020097 | Entretoise | Disponible | Voir la pièce |
| 223 | PB0302020099 | Entretoise | Disponible | Voir la pièce |
| 224 | PB0302020100 | Entretoise | Disponible | Voir la pièce |
| 225 | PB0301020011 | Goupille | Disponible | Voir la pièce |
| 226 | PB0301020015 | Goupille | Disponible | Voir la pièce |
| 227 | PB0300010608 | Vis | Disponible | Voir la pièce |
| 228 | PB0300011203 | Vis | Disponible | Voir la pièce |
| 229 | PB0300080505 | Vis | Disponible | Voir la pièce |
| 230 | PB0300401002 | Rondelle | Disponible | Voir la pièce |
| 230 | PB0300401002 | Rondelle | Disponible | Voir la pièce |
| 231 | PB0300461001 | Rondelle | Disponible | Voir la pièce |
| 231 | PB0300461001 | Rondelle | Disponible | Voir la pièce |
| 232 | PB0300210602 | Ecrou | Disponible | Voir la pièce |
