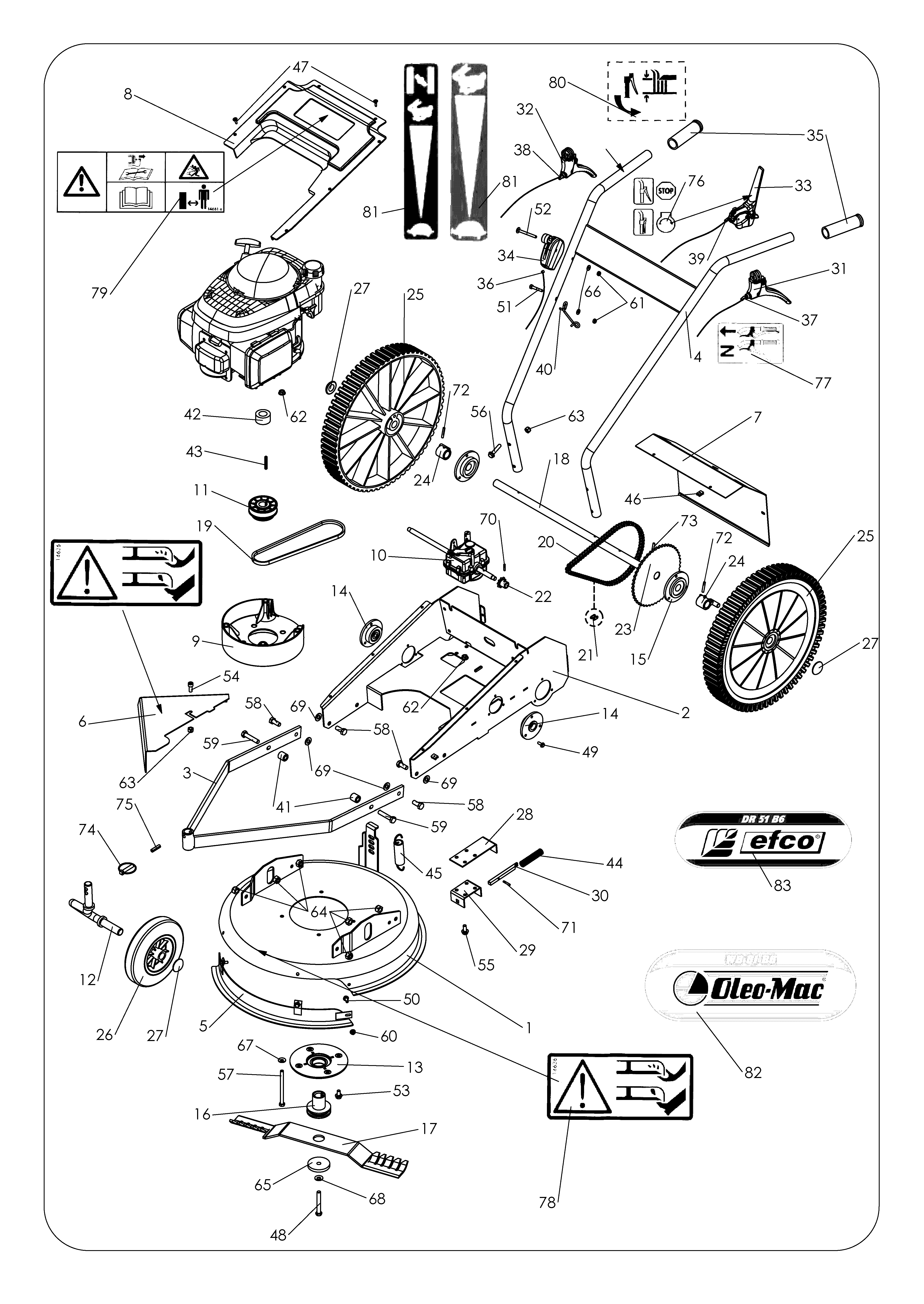

Vue Éclatée WB 51 B6
Retrouvez les pièces détachées, références et repères disponibles pour WB 51 B6.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | PB4002063003 | Coupelle | Disponible | Voir la pièce |
| 2 | PB4002062902 | Capot (rouge) | Disponible | Voir la pièce |
| 3 | PB4002000302 | Châssis avant | Disponible | Voir la pièce |
| 4 | PB4002060301 | Guidon | Disponible | Voir la pièce |
| 5 | PB4002000505 | Deflecteur | Disponible | Voir la pièce |
| 6 | PB4002000516R | Deflecteur | Non reliée | |
| 7 | PB4002062901 | Capot arrière | Disponible | Voir la pièce |
| 8 | PB0340030001R | Capot moteur | Non reliée | |
| 9 | PB0340030034 | Rehausse Plastique | Disponible | Voir la pièce |
| 10 | PB0306040012 | Réducteur | Disponible | Voir la pièce |
| 11 | PB0306060014 | Poulie variatrice moteur | Disponible | Voir la pièce |
| 12 | PB8300000305R | Support de roue | Non reliée | |
| 13 | PB0340030028R | Roulement | Non reliée | |
| 14 | PB0340030012 | Palier arbre interm. | Disponible | Voir la pièce |
| 14 | PB0340030012 | Palier arbre interm. | Disponible | Voir la pièce |
| 15 | PB0340030013 | Palier arbre de roue | Disponible | Voir la pièce |
| 16 | PB0302030047R | Moyeu de lame | Non reliée | |
| 17 | PB0320020006R | Lame | Non reliée | |
| 18 | PB0302010091 | Arbre de roue | Disponible | Voir la pièce |
| 19 | PB0306030048 | Harnais | Disponible | Voir la pièce |
| 20 | PB0306020020R | Chaine | Non reliée | |
| 21 | PB0306020001 | Attache rapide | Disponible | Voir la pièce |
| 22 | PB0306050028 | Pignon 9 dts | Disponible | Voir la pièce |
| 23 | PB0306050029 | Pignon 60 dts | Disponible | Voir la pièce |
| 24 | PB0302030014 | Moyeu roue | Disponible | Voir la pièce |
| 24 | PB0302030014 | Moyeu roue | Disponible | Voir la pièce |
| 25 | 68210002 | Kit roue | Disponible | Voir la pièce |
| 25 | 68210002 | Kit roue | Disponible | Voir la pièce |
| 26 | PB0309000014 | Roue avant | Disponible | Voir la pièce |
| 27 | PB0300702001 | Enjoliveur | Disponible | Voir la pièce |
| 27 | PB0300702001 | Enjoliveur | Disponible | Voir la pièce |
| 27 | PB0300702001 | Enjoliveur | Disponible | Voir la pièce |
| 28 | PB4002040104 | Support | Disponible | Voir la pièce |
| 29 | PB4002000102 | Supp axe relev | Disponible | Voir la pièce |
| 30 | PB0302010030 | Axe relevage | Disponible | Voir la pièce |
| 31 | PB0307010021 | Levier course 30 | Disponible | Voir la pièce |
| 32 | PB0307010020 | Levier | Non reliée | |
| 33 | PB0307010023 | Levier | Disponible | Voir la pièce |
| 34 | PB0307020011 | Manette gaz | Disponible | Voir la pièce |
| 35 | PB0341000036 | Poignée plastique | Disponible | Voir la pièce |
| 36 | PB0308040040 | Câble de gaz | Disponible | Voir la pièce |
| 37 | PB0308020041 | Câble d | Disponible | Voir la pièce |
| 38 | PB0308030006 | Câble reglage hauteur | Disponible | Voir la pièce |
| 39 | PB0308050011 | Câble frein lame | Disponible | Voir la pièce |
| 40 | PB0305030001 | Crochet | Disponible | Voir la pièce |
| 41 | PB0340030010 | Entretoise | Disponible | Voir la pièce |
| 42 | PB0302020045 | Entretoise | Disponible | Voir la pièce |
| 42 | PB0302020046 | Entretoise | Disponible | Voir la pièce |
| 43 | PB0301040001 | Clavette | Disponible | Voir la pièce |
| 44 | PB0305020001 | Ressort | Disponible | Voir la pièce |
| 45 | PB0305010009 | Ressort | Disponible | Voir la pièce |
| 46 | PB0301050005 | Clip | Non reliée | |
| 47 | PB0300070405 | Vis | Non reliée | |
| 48 | PB0300060304 | Vis | Disponible | Voir la pièce |
| 49 | PB0300090602 | Vis | Disponible | Voir la pièce |
| 50 | PB0300010609 | Vis | Disponible | Voir la pièce |
| 51 | PB0300010604 | Vis | Disponible | Voir la pièce |
| 52 | PB0300080604 | Vis | Disponible | Voir la pièce |
| 53 | PB0300010815 | Vis | Disponible | Voir la pièce |
| 54 | PB0300020804 | Vis | Disponible | Voir la pièce |
| 55 | PB0300010816 | Vis | Disponible | Voir la pièce |
| 56 | PB0300010817 | Vis | Disponible | Voir la pièce |
| 57 | PB0300010830 | Vis | Disponible | Voir la pièce |
| 57 | PB0300010856 | Vis | Non reliée | |
| 58 | PB0300011008 | Vis | Disponible | Voir la pièce |
| 58 | PB0300011008 | Vis | Disponible | Voir la pièce |
| 58 | PB0300011008 | Vis | Disponible | Voir la pièce |
| 59 | PB0300011014 | Vis | Disponible | Voir la pièce |
| 59 | PB0300011014 | Vis | Disponible | Voir la pièce |
| 60 | PB0300260601 | Ecrou | Disponible | Voir la pièce |
| 61 | PB0300210602 | Ecrou | Disponible | Voir la pièce |
| 62 | PB0300260801 | Ecrou | Disponible | Voir la pièce |
| 62 | PB0300260801 | Ecrou | Disponible | Voir la pièce |
| 63 | PB0300210802 | Ecrou | Disponible | Voir la pièce |
| 63 | PB0300210802 | Ecrou | Disponible | Voir la pièce |
| 64 | PB0300211001 | Ecrou | Disponible | Voir la pièce |
| 65 | PB0302020042 | Rondelle | Disponible | Voir la pièce |
| 66 | PB0300430601 | Rondelle | Disponible | Voir la pièce |
| 67 | PB0300430801 | Rondelle | Disponible | Voir la pièce |
| 68 | PB0300431001 | Rondelle | Disponible | Voir la pièce |
| 69 | PB0300401002 | Rondelle | Disponible | Voir la pièce |
| 69 | PB0300401002 | Rondelle | Disponible | Voir la pièce |
| 69 | PB0300401002 | Rondelle | Disponible | Voir la pièce |
| 70 | PB0301020001 | Goupille | Disponible | Voir la pièce |
| 71 | PB0301020002 | Goupille | Disponible | Voir la pièce |
| 72 | PB0301020004 | Goupille | Disponible | Voir la pièce |
| 72 | PB0301020004 | Goupille | Disponible | Voir la pièce |
| 73 | PB0301020005 | Goupille | Disponible | Voir la pièce |
| 74 | PB0301010009 | Goupille | Disponible | Voir la pièce |
| 75 | PB0301020007 | Goupille | Disponible | Voir la pièce |
| 76 | PB0503000026 | Etiquette | Disponible | Voir la pièce |
| 77 | PB0503000002 | Etiquette | Disponible | Voir la pièce |
| 78 | PB0503000006 | Etiquette | Disponible | Voir la pièce |
| 79 | PB0503000049 | Etiquette | Disponible | Voir la pièce |
| 80 | PB0503000055 | Etiquette | Disponible | Voir la pièce |
| 81 | PB0503000043 | Etiquette | Disponible | Voir la pièce |
| 81 | PB0503000043 | Etiquette | Disponible | Voir la pièce |
| 81 | PB0503000044 | Etiquette | Disponible | Voir la pièce |
| 81 | PB0503000044 | Etiquette | Disponible | Voir la pièce |
| 82 | PB0503090006 | Etiquette Oleo-Mac WB 51 B6 | Disponible | Voir la pièce |
| 83 | - | N | Non reliée |
