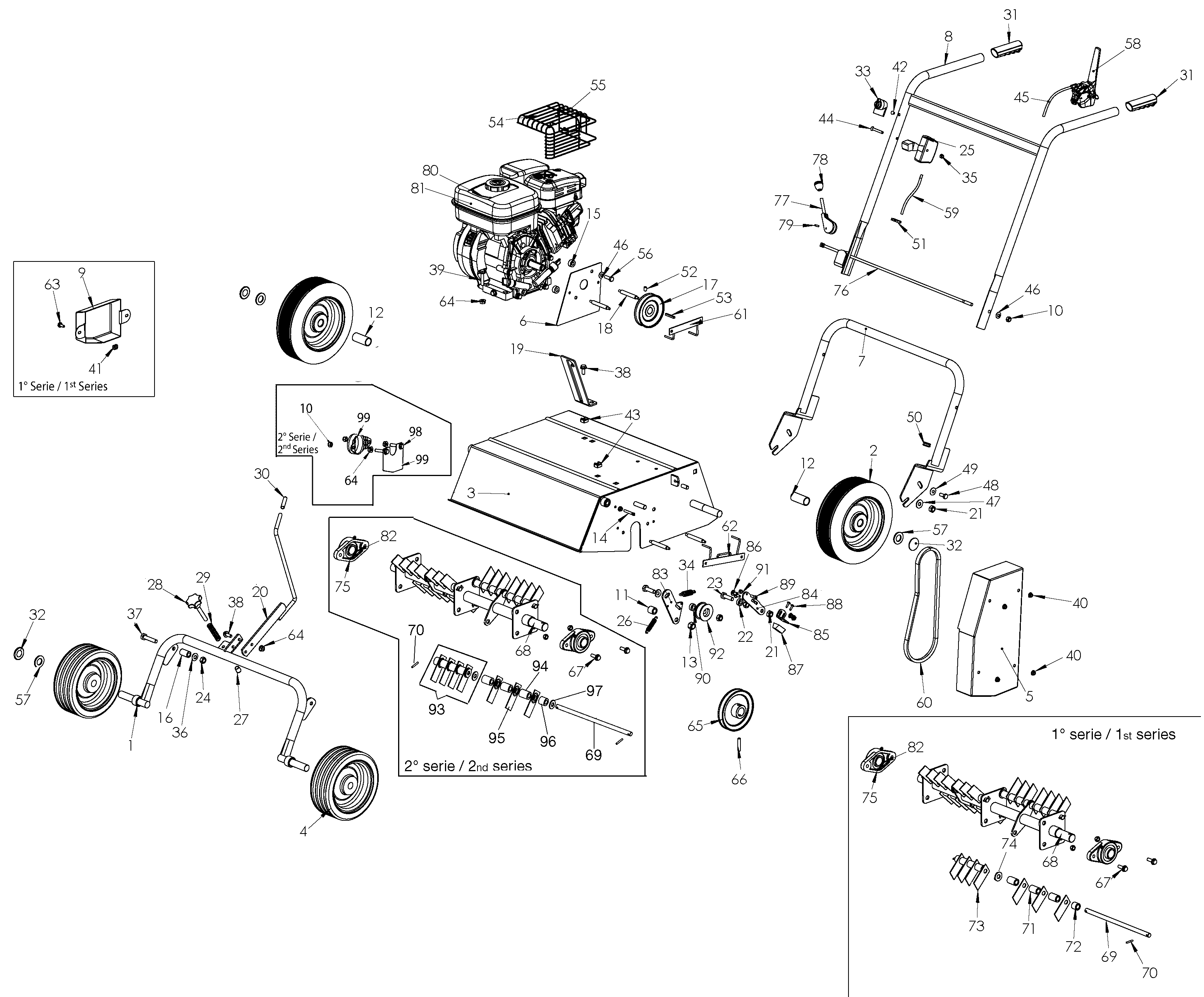

Vue Éclatée SR 50 H60
Retrouvez les pièces détachées, références et repères disponibles pour SR 50 H60.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | KVKI02021602 | Assieu frontal | Disponible | Voir la pièce |
| 2 | KVK309000006 | Roue arrière | Disponible | Voir la pièce |
| 3 | KVKI02020601 | Carter | Disponible | Voir la pièce |
| 4 | KVK309000005 | Roue avant | Disponible | Voir la pièce |
| 5 | KVKI02011601 | Capot courroie | Disponible | Voir la pièce |
| 6 | KVKI02011602 | Carter | Disponible | Voir la pièce |
| 7 | KVKI02021601 | Base guidon | Non reliée | |
| 8 | KVKI02021103 | Guidon | Disponible | Voir la pièce |
| 9 | 68210003 | Couvercle protection | Non reliée | |
| 10 | KVK300210801 | Ecrou | Disponible | Voir la pièce |
| 10 | KVK300210801 | Ecrou | Disponible | Voir la pièce |
| 11 | KV100161 | Entretoise | Disponible | Voir la pièce |
| 12 | KVKI02020202 | Entretoise | Disponible | Voir la pièce |
| 12 | KVKI02020202 | Entretoise | Disponible | Voir la pièce |
| 13 | KVK300211201 | Ecrou | Disponible | Voir la pièce |
| 14 | KVKC04010022 | Vis | Disponible | Voir la pièce |
| 15 | KVK302020034 | Entretoise | Disponible | Voir la pièce |
| 16 | KVK302020017 | Entretoise | Disponible | Voir la pièce |
| 17 | KVK303020010 | Poulie | Non reliée | |
| 18 | KVK302010022 | Axe | Disponible | Voir la pièce |
| 19 | KVKI02010204 | Support | Disponible | Voir la pièce |
| 20 | KVKI02010202 | Elévateur | Disponible | Voir la pièce |
| 21 | KVK300211001 | Ecrou | Disponible | Voir la pièce |
| 21 | KVK300211001 | Ecrou | Disponible | Voir la pièce |
| 22 | KVK341000010 | Entretoise | Disponible | Voir la pièce |
| 23 | KVK300011010 | Vis | Disponible | Voir la pièce |
| 24 | KVK300201001 | Ecrou | Disponible | Voir la pièce |
| 25 | KV9008 | Levier accelerateur | Disponible | Voir la pièce |
| 26 | KVK305010011 | Ressort | Disponible | Voir la pièce |
| 27 | KVK341000006 | Couvercle | Disponible | Voir la pièce |
| 28 | KV0300801005R | Vis | Non reliée | |
| 29 | KVK305020005 | Ressort | Disponible | Voir la pièce |
| 30 | KV0341000024 | Couvercle | Non reliée | |
| 31 | KV100054 | Grip | Disponible | Voir la pièce |
| 31 | KV100054 | Grip | Disponible | Voir la pièce |
| 32 | KVK300702001 | Enjoliveur | Disponible | Voir la pièce |
| 32 | KVK300702001 | Enjoliveur | Disponible | Voir la pièce |
| 33 | KVK330010203 | Interrupteur | Non reliée | |
| 34 | KVK305010006 | Ressort | Disponible | Voir la pièce |
| 35 | KVK300210601 | Ecrou | Disponible | Voir la pièce |
| 36 | KVK300431001 | Rondelle | Disponible | Voir la pièce |
| 37 | KVK300011012 | Vis | Disponible | Voir la pièce |
| 38 | PB0300010816 | Vis | Disponible | Voir la pièce |
| 38 | PB0300010816 | Vis | Disponible | Voir la pièce |
| 39 | KVK300010803 | Vis | Disponible | Voir la pièce |
| 40 | KVK300260601 | Ecrou | Disponible | Voir la pièce |
| 40 | KVK300260601 | Ecrou | Disponible | Voir la pièce |
| 41 | KVK300230601 | Ecrou | Disponible | Voir la pièce |
| 42 | KVK341000011 | Couvercle | Disponible | Voir la pièce |
| 43 | KVK300230802 | Ecrou | Disponible | Voir la pièce |
| 44 | KVK300030601 | Vis | Disponible | Voir la pièce |
| 45 | KVK308020009 | Cable | Disponible | Voir la pièce |
| 45 | KVK308020010 | Poignée + cable | Disponible | Voir la pièce |
| 46 | KV2014 | Rondelle | Disponible | Voir la pièce |
| 46 | KV2014 | Rondelle | Disponible | Voir la pièce |
| 47 | KVK300401002 | Rondelle | Disponible | Voir la pièce |
| 48 | KVK300010815 | Vis | Disponible | Voir la pièce |
| 49 | KVK300430802 | Rondelle | Disponible | Voir la pièce |
| 50 | KVK301000005 | Passe-cable | Disponible | Voir la pièce |
| 51 | KVK301060001 | Bague | Disponible | Voir la pièce |
| 52 | KVK300040802 | Vis | Disponible | Voir la pièce |
| 53 | KV0301040051R | Clavette | Non reliée | |
| 54 | - | N | Non reliée | |
| 55 | KVK330010201 | Protection | Disponible | Voir la pièce |
| 56 | KVK341000002 | Bille | Disponible | Voir la pièce |
| 57 | KV0300402001 | Rondelle | Non reliée | |
| 57 | KV0300402001 | Rondelle | Non reliée | |
| 58 | KVK307010018 | Levier | Disponible | Voir la pièce |
| 59 | KVK308040003 | Cable accellerateur | Disponible | Voir la pièce |
| 59 | KVK308040011 | Cable accellerateur | Non reliée | |
| 60 | KVK306030028 | Courroie | Disponible | Voir la pièce |
| 61 | KVK305030009 | Plaquette embrayage (superieure) | Disponible | Voir la pièce |
| 62 | KVK305030006 | Plaquette embrayage (inferieure) | Disponible | Voir la pièce |
| 63 | KVK300010601 | Vis | Disponible | Voir la pièce |
| 64 | KVK300260801 | Ecrou | Disponible | Voir la pièce |
| 64 | KVK300260801 | Ecrou | Disponible | Voir la pièce |
| 64 | KVK300260801 | Ecrou | Disponible | Voir la pièce |
| 65 | KVK303020012 | Poulie | Disponible | Voir la pièce |
| 66 | KVK301020005 | Goupille | Disponible | Voir la pièce |
| 67 | KVK300010801 | Vis | Disponible | Voir la pièce |
| 67 | KVK300010801 | Vis | Disponible | Voir la pièce |
| 68 | KVKI02020203 | Arbre | Disponible | Voir la pièce |
| 68 | KVKI02020203 | Arbre | Disponible | Voir la pièce |
| 69 | KVK302010025 | Axe | Disponible | Voir la pièce |
| 69 | KVK302010025 | Axe | Disponible | Voir la pièce |
| 70 | KV0301020003 | Goupille | Non reliée | |
| 70 | KV0301020003 | Goupille | Non reliée | |
| 71 | 68210001 | Kit couteaux | Disponible | Voir la pièce |
| 72 | 68210001 | Kit couteaux | Disponible | Voir la pièce |
| 73 | 68210001 | Kit couteaux | Disponible | Voir la pièce |
| 74 | KVK300401201 | Rondelle | Disponible | Voir la pièce |
| 75 | KVK306010012 | Roulement | Disponible | Voir la pièce |
| 75 | KVK306010012 | Roulement | Disponible | Voir la pièce |
| 76 | KV100166A | Axe | Disponible | Voir la pièce |
| 77 | KV100178 | Levier | Disponible | Voir la pièce |
| 78 | KVK341000002 | Bille | Disponible | Voir la pièce |
| 79 | KV0301020003 | Goupille | Non reliée | |
| 80 | - | N | Non reliée | |
| 81 | - | N | Non reliée | |
| 82 | KVK306010012 | Roulement | Disponible | Voir la pièce |
| 82 | KVK306010012 | Roulement | Disponible | Voir la pièce |
| 83 | KVKI02010208 | Levier | Non reliée | |
| 84 | KVKI02010206 | Plaquette | Disponible | Voir la pièce |
| 85 | KV100190 | Equere support | Disponible | Voir la pièce |
| 86 | KVK300080601 | Vis | Disponible | Voir la pièce |
| 87 | KVKI04010016 | Frein | Disponible | Voir la pièce |
| 88 | KVK300070401 | Vis | Disponible | Voir la pièce |
| 89 | KVK300020603 | Vis | Non reliée | |
| 90 | KVK341000013 | Entretoise | Disponible | Voir la pièce |
| 91 | KVK300200602 | Ecrou | Non reliée | |
| 92 | KVK0341000003 | Poulie (embrayage) | Disponible | Voir la pièce |
| 93 | 68210001 | Kit couteaux | Disponible | Voir la pièce |
| 94 | KVK340000096 | Entretoise | Disponible | Voir la pièce |
| 95 | KVKZ01080005R | Kit couteaux | Non reliée | |
| 96 | KVK340000095 | Entretoise | Disponible | Voir la pièce |
| 97 | KVK0300401201 | Rondelle | Disponible | Voir la pièce |
| 98 | KVK300010831 | Vis | Disponible | Voir la pièce |
| 99 | 68210003 | Couvercle protection | Non reliée | |
| 99 | 68210003 | Couvercle protection | Non reliée |
