Vue Éclatée BV 300
Retrouvez les pièces détachées, références et repères disponibles pour BV 300.

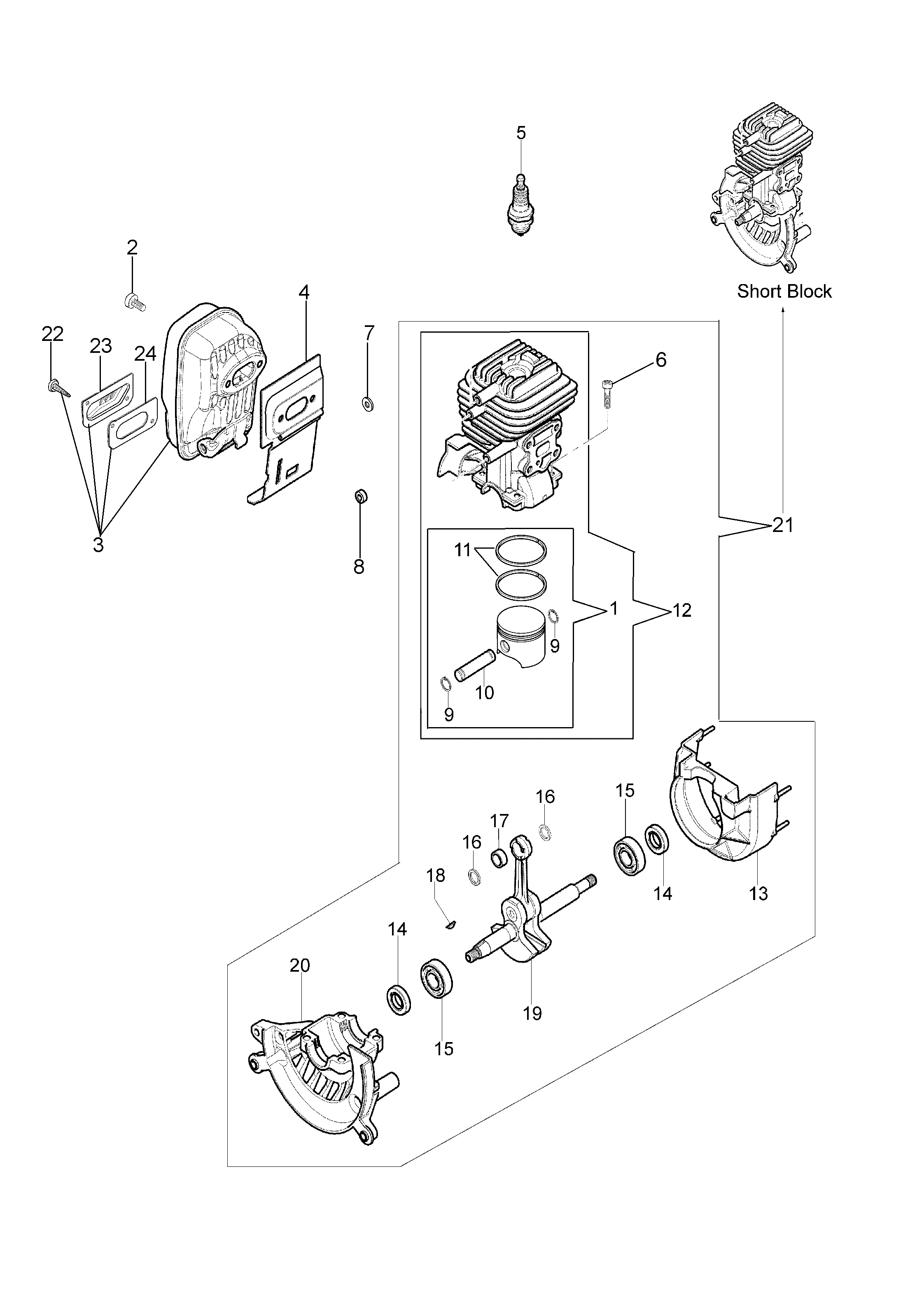

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 56552011A | Piston complet | Disponible | Voir la pièce |
| 2 | 3801068R | Vis | Disponible | Voir la pièce |
| 3 | 56550171CR | Pot | Non reliée | |
| 4 | 56550033R | Deflecteur | Disponible | Voir la pièce |
| 5 | 3055101R | Bougie | Non reliée | |
| 6 | 3801051R | Vis | Disponible | Voir la pièce |
| 7 | 3916004R | Rondelle | Disponible | Voir la pièce |
| 8 | 61170014AR | Entretoise | Disponible | Voir la pièce |
| 9 | 093000167R | Bague | Disponible | Voir la pièce |
| 9 | 093000167R | Bague | Disponible | Voir la pièce |
| 10 | 072700045R | Axe piston | Disponible | Voir la pièce |
| 11 | 61050046R | Segment | Non reliée | |
| 12 | 56552012B | Cylindre compl. | Disponible | Voir la pièce |
| 13 | 56550126R | Carter | Disponible | Voir la pièce |
| 14 | 50272004R | Bague | Disponible | Voir la pièce |
| 14 | 50272004R | Bague | Disponible | Voir la pièce |
| 15 | 3034009R | Roulement | Disponible | Voir la pièce |
| 15 | 3034009R | Roulement | Disponible | Voir la pièce |
| 16 | 074000267AR | Entretoise | Disponible | Voir la pièce |
| 16 | 074000267AR | Entretoise | Disponible | Voir la pièce |
| 17 | 072700046R | Roulement | Disponible | Voir la pièce |
| 18 | 4098232R | Clavette | Disponible | Voir la pièce |
| 19 | 56550008R | Vilebrequin | Disponible | Voir la pièce |
| 20 | 56550064AR | Carter moteur | Disponible | Voir la pièce |
| 21 | 56552018B | Short block | Non reliée | |
| 22 | 012000028 | Vis | Disponible | Voir la pièce |
| 23 | 56550193R | Deflecteur | Non reliée | |
| 24 | 56550159R | Joint | Disponible | Voir la pièce |

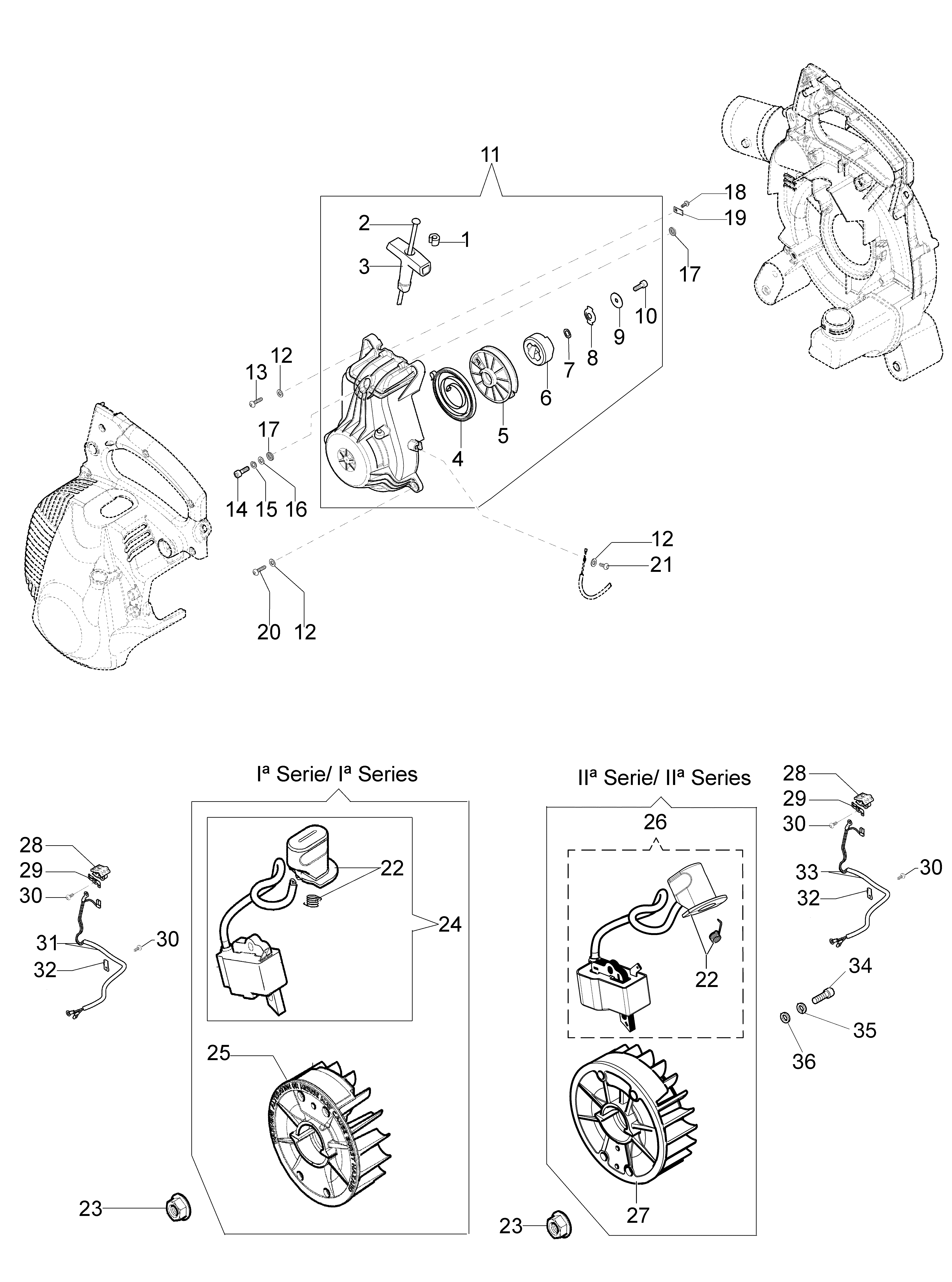

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 56550050R | Arret | Disponible | Voir la pièce |
| 2 | 50070123R | Cordelette | Disponible | Voir la pièce |
| 3 | 56550049R | Poignée de démarrage | Disponible | Voir la pièce |
| 4 | 004000132R | Ressort | Non reliée | |
| 5 | 56550022R | Poulie de démarrage | Disponible | Voir la pièce |
| 6 | 56550021R | Entretoise | Disponible | Voir la pièce |
| 7 | 3027005R | Bague | Non reliée | |
| 8 | 56520040AR | Bride | Non reliée | |
| 9 | 3918020R | Rondelle | Disponible | Voir la pièce |
| 10 | 3801010R | Goupille | Disponible | Voir la pièce |
| 11 | 56552016 | Demarrage complet | Disponible | Voir la pièce |
| 12 | 3918010R | Rondelle | Disponible | Voir la pièce |
| 12 | 3918010R | Rondelle | Disponible | Voir la pièce |
| 12 | 3918010R | Rondelle | Disponible | Voir la pièce |
| 13 | 3960091AR | Vis | Disponible | Voir la pièce |
| 14 | 3801013R | Vis | Disponible | Voir la pièce |
| 15 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 16 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 17 | 3078009 | Rondelle | Disponible | Voir la pièce |
| 17 | 3078009 | Rondelle | Disponible | Voir la pièce |
| 18 | 3960121R | Vis | Disponible | Voir la pièce |
| 19 | 56550102R | Bride | Disponible | Voir la pièce |
| 20 | 3960011R | Vis | Disponible | Voir la pièce |
| 21 | 3960100R | Vis | Disponible | Voir la pièce |
| 22 | 56550222 | Capot et ressort | Disponible | Voir la pièce |
| 22 | 56550222 | Capot et ressort | Disponible | Voir la pièce |
| 23 | 3911009R | Ecrou | Disponible | Voir la pièce |
| 23 | 3911009R | Ecrou | Disponible | Voir la pièce |
| 24 | 56550145BR | Bobine | Disponible | Voir la pièce |
| 25 | 56550134R | Volant | Disponible | Voir la pièce |
| 26 | 56550182AR | Bobine | Disponible | Voir la pièce |
| 27 | 61320057AR | Volant | Disponible | Voir la pièce |
| 28 | 56550121AR | Curseur | Disponible | Voir la pièce |
| 28 | 56550121AR | Curseur | Disponible | Voir la pièce |
| 29 | 56550122R | Bride | Disponible | Voir la pièce |
| 29 | 56550122R | Bride | Disponible | Voir la pièce |
| 30 | 3960121R | Vis | Disponible | Voir la pièce |
| 30 | 3960121R | Vis | Disponible | Voir la pièce |
| 30 | 3960121R | Vis | Disponible | Voir la pièce |
| 30 | 3960121R | Vis | Disponible | Voir la pièce |
| 31 | 56550190R | Cable | Disponible | Voir la pièce |
| 32 | 56550102R | Bride | Disponible | Voir la pièce |
| 32 | 56550102R | Bride | Disponible | Voir la pièce |
| 33 | 56550190R | Cable | Disponible | Voir la pièce |
| 34 | 3801007R | Vis | Disponible | Voir la pièce |
| 35 | 006000315R | Rondelle | Disponible | Voir la pièce |
| 36 | 3916004R | Rondelle | Disponible | Voir la pièce |

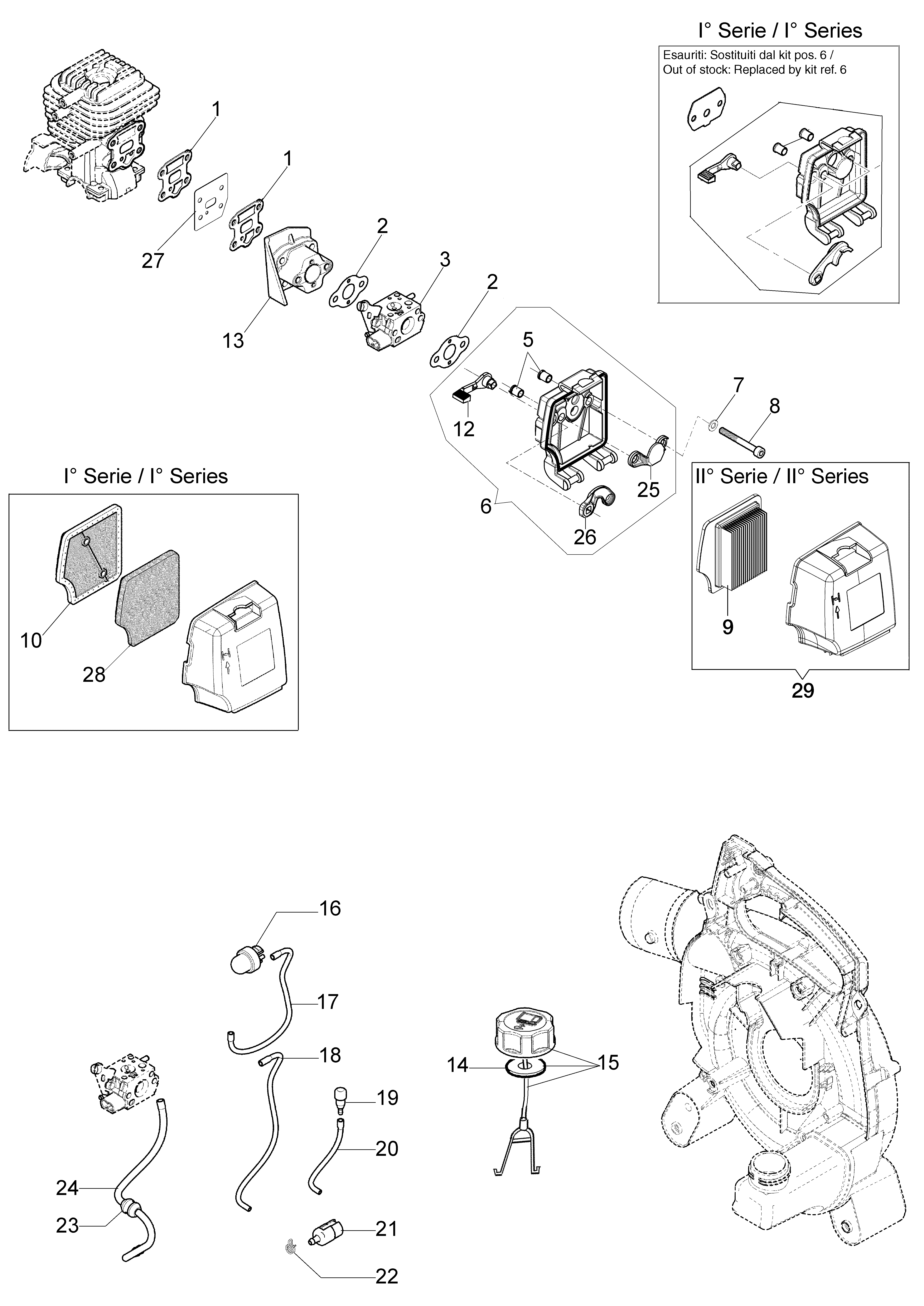

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 56550115R | Joint | Disponible | Voir la pièce |
| 1 | 56550115R | Joint | Disponible | Voir la pièce |
| 2 | 61200021AR | Joint | Disponible | Voir la pièce |
| 2 | 61200021AR | Joint | Disponible | Voir la pièce |
| 3 | 2318776DR | Carburateur WT-904 | Non reliée | |
| 5 | 56550044R | Bague | Disponible | Voir la pièce |
| 6 | 56552007AR | Support filtre | Disponible | Voir la pièce |
| 6 | 56552007AR | Support filtre | Disponible | Voir la pièce |
| 6 | 56552007AR | Support filtre | Disponible | Voir la pièce |
| 7 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 8 | 3801012R | Vis | Disponible | Voir la pièce |
| 9 | 56550208R | Filtre aire | Disponible | Voir la pièce |
| 10 | 56550040R | Filtre aire | Non reliée | |
| 12 | 56550043AR | Levier starter | Disponible | Voir la pièce |
| 13 | 56550114R | Bride termique | Disponible | Voir la pièce |
| 14 | 61070006R | Joint | Disponible | Voir la pièce |
| 15 | 61070079AR | Bouchon | Disponible | Voir la pièce |
| 16 | 2318817R | Air purge | Non reliée | |
| 17 | 56550216R | Tuyau | Disponible | Voir la pièce |
| 18 | 56550218R | Tuyau | Disponible | Voir la pièce |
| 19 | 61070011AR | Soupape | Disponible | Voir la pièce |
| 20 | 56550069R | Tuyau | Disponible | Voir la pièce |
| 21 | 61370639R | Filtre mix | Disponible | Voir la pièce |
| 22 | 4098377R | Bande | Disponible | Voir la pièce |
| 23 | 4161211R | Passetube | Disponible | Voir la pièce |
| 24 | 3073023AR | Tuyau | Disponible | Voir la pièce |
| 25 | 56550191R | Couvercle | Disponible | Voir la pièce |
| 26 | 56550192R | Soupape | Disponible | Voir la pièce |
| 27 | 56560079R | Deflecteur | Disponible | Voir la pièce |
| 28 | 56550203R | Filtre | Non reliée | |
| 29 | 56550209R | Kit filtre air | Disponible | Voir la pièce |

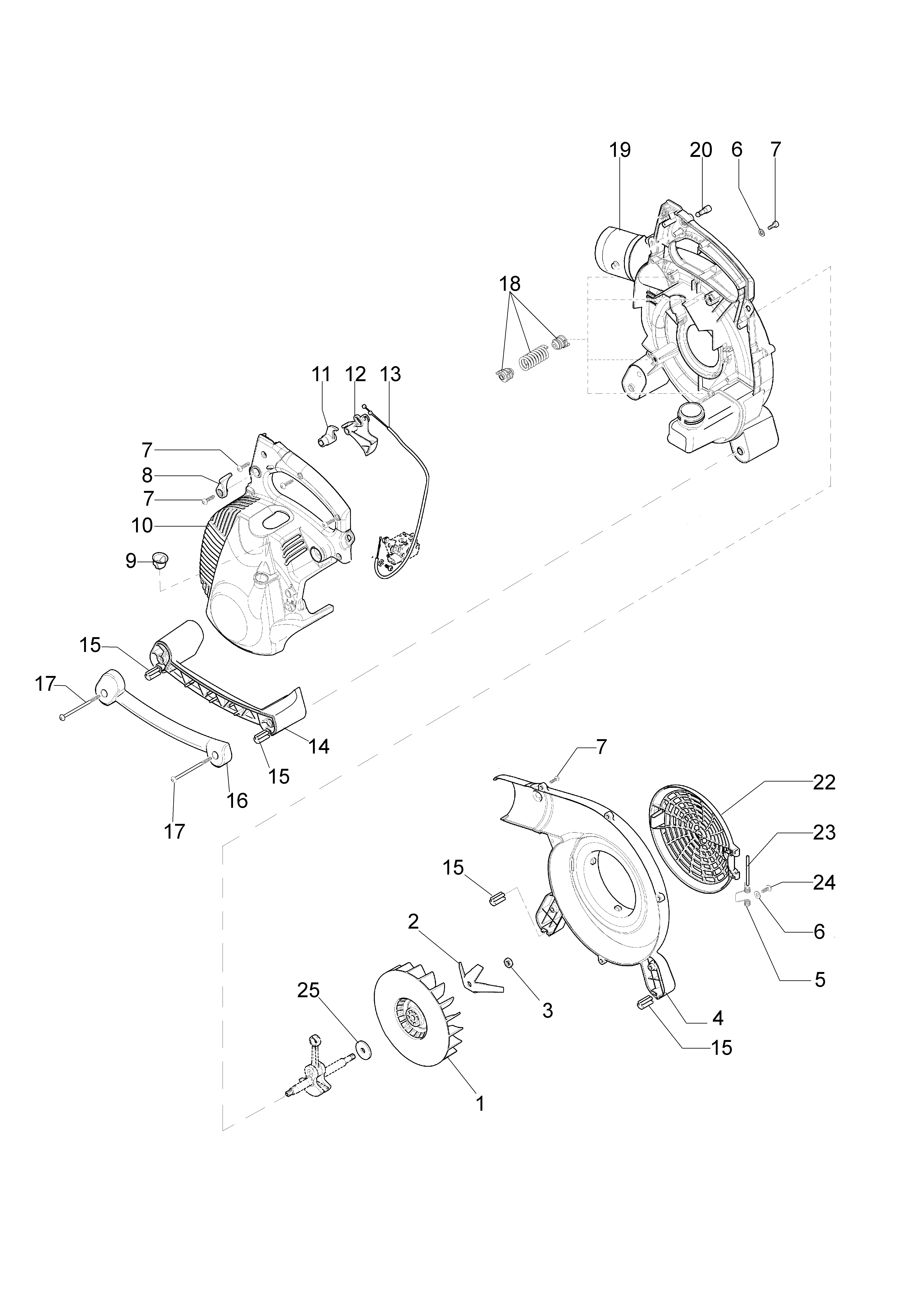

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 56550006AR | Ventilateur | Disponible | Voir la pièce |
| 2 | 56550057R | Couteau | Disponible | Voir la pièce |
| 3 | 3911009R | Ecrou | Disponible | Voir la pièce |
| 4 | 56550088R | Carter droite | Disponible | Voir la pièce |
| 5 | 56550072R | Ressort | Disponible | Voir la pièce |
| 6 | 3918010R | Rondelle | Disponible | Voir la pièce |
| 6 | 3918010R | Rondelle | Disponible | Voir la pièce |
| 7 | 3960091AR | Vis | Disponible | Voir la pièce |
| 7 | 3960091AR | Vis | Disponible | Voir la pièce |
| 7 | 3960091AR | Vis | Disponible | Voir la pièce |
| 7 | 3960091AR | Vis | Disponible | Voir la pièce |
| 8 | 56550026R | Levier | Disponible | Voir la pièce |
| 9 | 56550050R | Arret | Disponible | Voir la pièce |
| 10 | 56550148R | Couvre-motor | Disponible | Voir la pièce |
| 11 | 56550025R | Levier | Disponible | Voir la pièce |
| 12 | 56550023AR | Accelerateur | Disponible | Voir la pièce |
| 13 | 56550024R | Cable accellerateur | Disponible | Voir la pièce |
| 14 | 56550046AR | Poignee | Disponible | Voir la pièce |
| 15 | 56550048R | Pied | Disponible | Voir la pièce |
| 15 | 56550048R | Pied | Disponible | Voir la pièce |
| 15 | 56550048R | Pied | Disponible | Voir la pièce |
| 15 | 56550048R | Pied | Disponible | Voir la pièce |
| 16 | 56550047R | Poignee | Disponible | Voir la pièce |
| 17 | 3960122R | Vis | Disponible | Voir la pièce |
| 17 | 3960122R | Vis | Disponible | Voir la pièce |
| 18 | 56550034R | Support complet | Disponible | Voir la pièce |
| 19 | 56550086R | Carter gauche/reservoir | Disponible | Voir la pièce |
| 20 | 56550156R | Interrupteur | Disponible | Voir la pièce |
| 22 | 56550175R | Protection | Disponible | Voir la pièce |
| 23 | 56550123R | Pivot | Disponible | Voir la pièce |
| 24 | 3960100R | Vis | Disponible | Voir la pièce |
| 25 | 56510050R | Rondelle | Disponible | Voir la pièce |

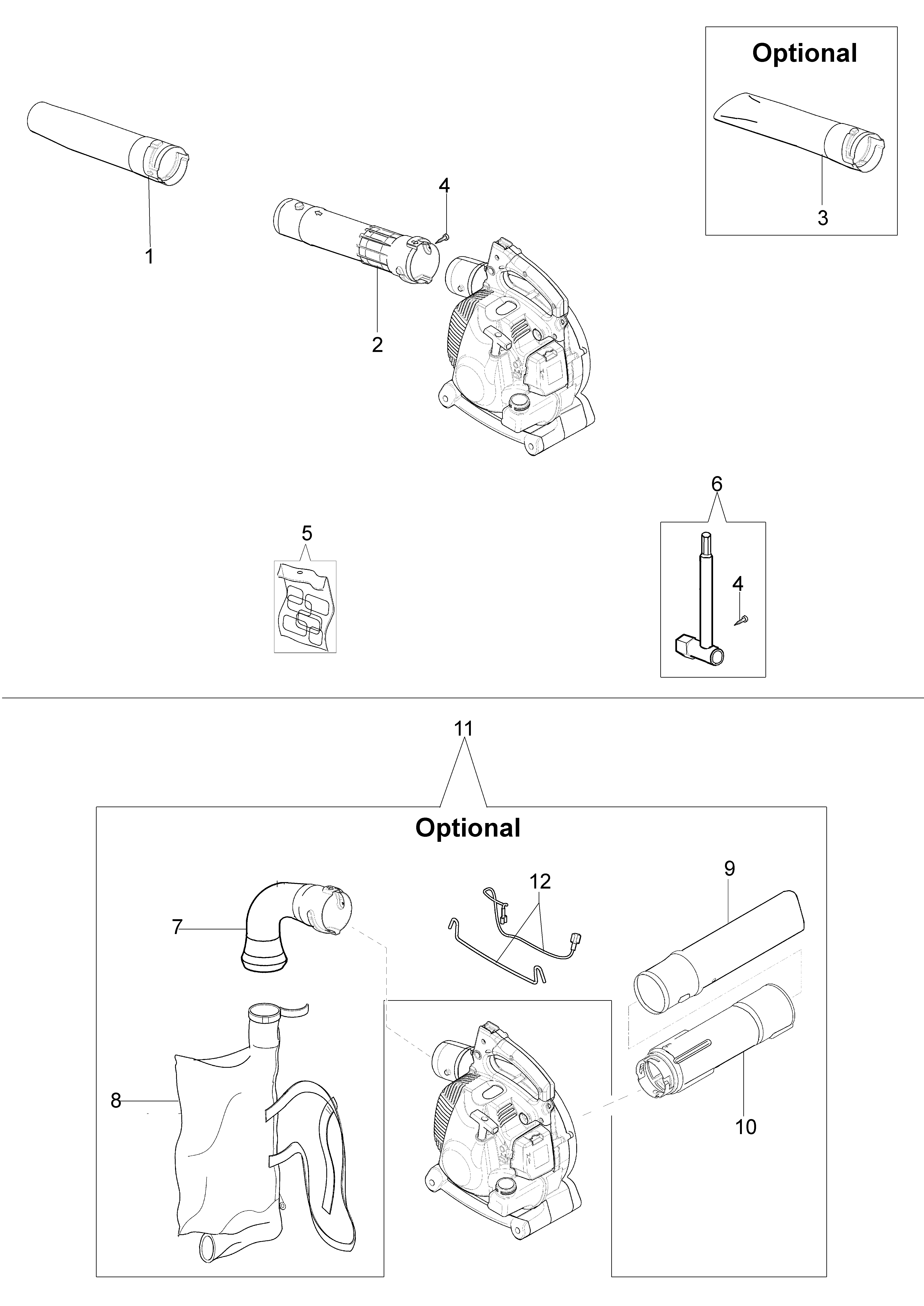

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 56550073R | Tuyau | Disponible | Voir la pièce |
| 2 | 56550127R | Tuyau | Disponible | Voir la pièce |
| 3 | 56552002A | Tube avec sortie à section en bec de canard | Disponible | Voir la pièce |
| 4 | 3960121R | Vis | Disponible | Voir la pièce |
| 4 | 3960121R | Vis | Disponible | Voir la pièce |
| 5 | 56552015 | Kit etiquettes | Disponible | Voir la pièce |
| 6 | 56552010R | Kit outils | Disponible | Voir la pièce |
| 7 | 56550075R | Coude | Disponible | Voir la pièce |
| 8 | 56550078AR | Bac | Disponible | Voir la pièce |
| 9 | 56550077R | Tuyau | Disponible | Voir la pièce |
| 10 | 56550076AR | Tuyau | Disponible | Voir la pièce |
| 11 | 56552001A | Kit aspiration | Disponible | Voir la pièce |
| 12 | 56550179 | Kit cable anti-shock | Disponible | Voir la pièce |

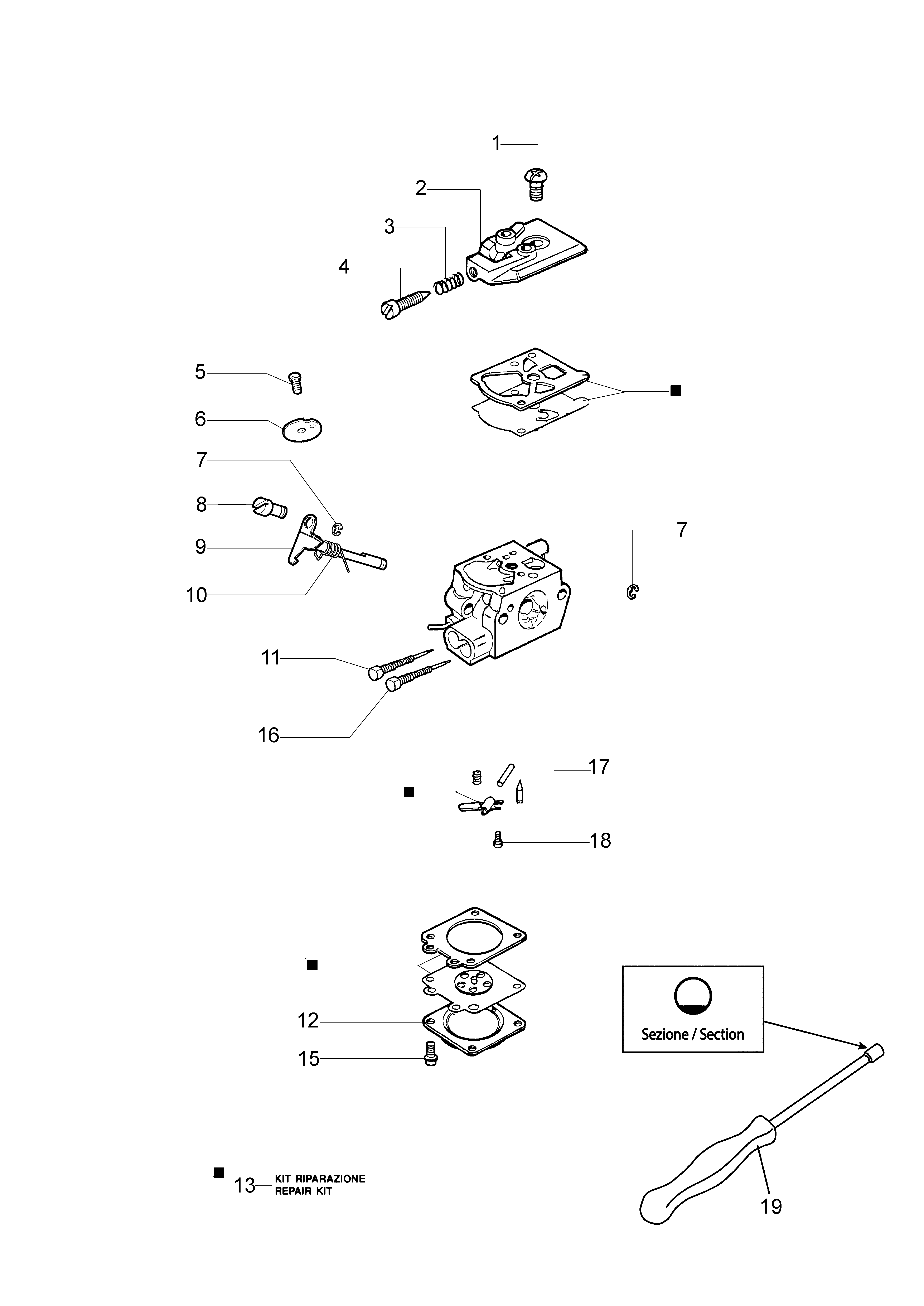

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 003300197 | Vis | Disponible | Voir la pièce |
| 2 | 2318777 | Couvercle | Disponible | Voir la pièce |
| 3 | 094600148 | Ressort | Disponible | Voir la pièce |
| 4 | 074000240 | Vis de reglage | Disponible | Voir la pièce |
| 5 | 50010141 | Vis | Disponible | Voir la pièce |
| 6 | 375100078 | Papillon | Disponible | Voir la pièce |
| 7 | 095000164 | Bague | Disponible | Voir la pièce |
| 7 | 095000164 | Bague | Disponible | Voir la pièce |
| 8 | 2318211 | Pivot | Disponible | Voir la pièce |
| 9 | 2318737 | Arbre | Disponible | Voir la pièce |
| 10 | 072700347 | Ressort | Disponible | Voir la pièce |
| 11 | 2318779 | Vis de reglage MIN | Disponible | Voir la pièce |
| 12 | 2318191 | Couvercle | Disponible | Voir la pièce |
| 13 | 2318671 | Kit réparation | Non reliée | |
| 13 | 2318671 | Kit réparation | Non reliée | |
| 13 | 2318671 | Kit réparation | Non reliée | |
| 13 | 2318671 | Kit réparation | Non reliée | |
| 15 | 035000162 | Vis | Disponible | Voir la pièce |
| 16 | 2318778 | Vis de reglage | Disponible | Voir la pièce |
| 17 | 003300201 | Axe | Disponible | Voir la pièce |
| 18 | 003300202 | Vis | Disponible | Voir la pièce |
| 19 | 3052036R | Tournevis spécial type “D-style” | Disponible | Voir la pièce |
