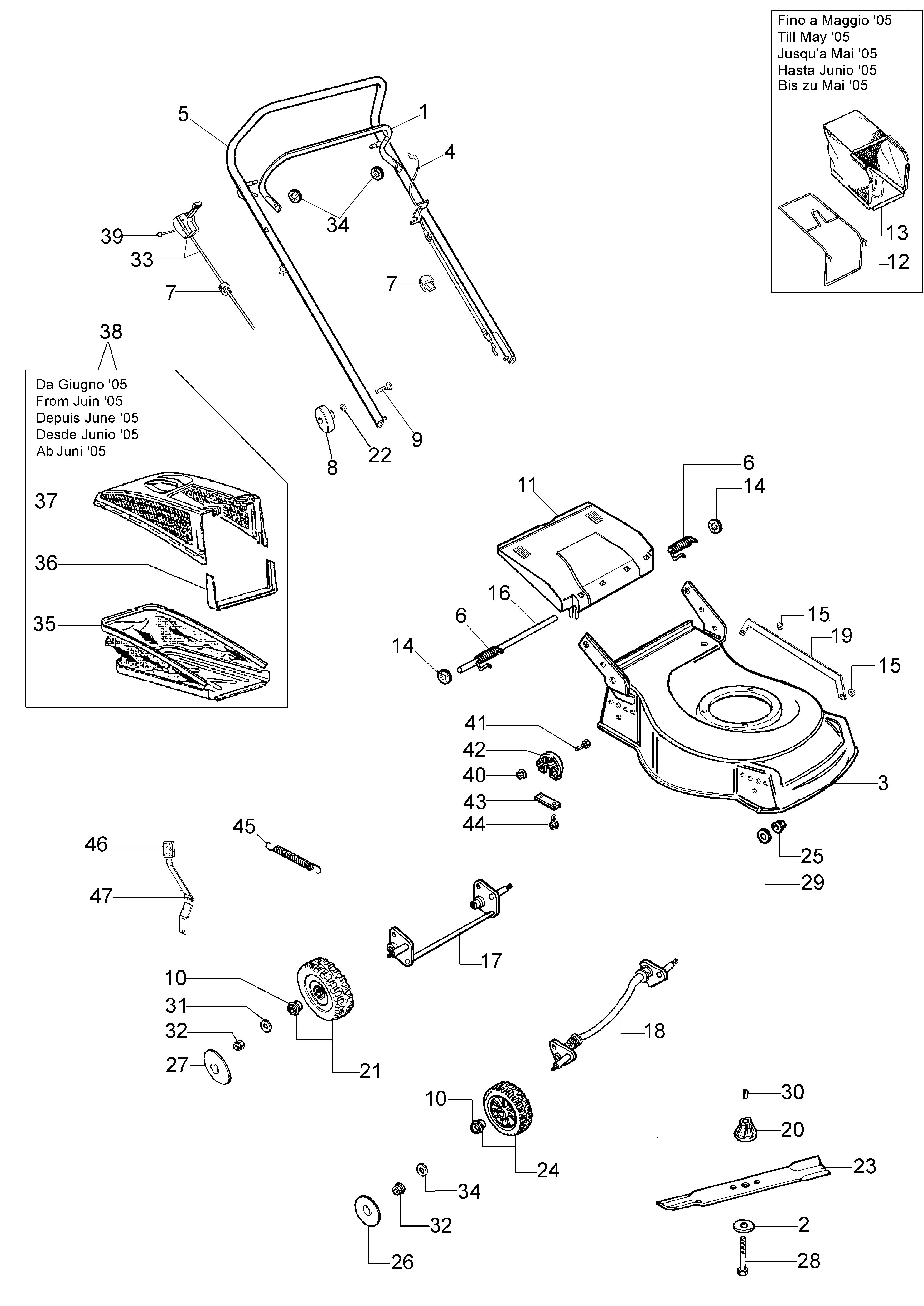

Vue Éclatée G 44 PBXC
Retrouvez les pièces détachées, références et repères disponibles pour G 44 PBXC.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 66060106R | Levier | Disponible | Voir la pièce |
| 2 | 66060384R | Rondelle | Disponible | Voir la pièce |
| 3 | 66100010 | Chassis | Disponible | Voir la pièce |
| 4 | 66030276R | Câble de frein moteur | Disponible | Voir la pièce |
| 4 | 66060108R | Câble de frein moteur | Non reliée | |
| 5 | 66060104AR | Guidon | Disponible | Voir la pièce |
| 6 | 66110610 | Kit ressor | Disponible | Voir la pièce |
| 6 | 66110610 | Kit ressor | Disponible | Voir la pièce |
| 7 | 66060231R | Bande | Disponible | Voir la pièce |
| 7 | 66060231R | Bande | Disponible | Voir la pièce |
| 8 | 4119013AR | Poignée de serrage | Non reliée | |
| 9 | 3910015R | Vis | Non reliée | |
| 10 | 66030081R | Roulement | Non reliée | |
| 10 | 66030081R | Roulement | Non reliée | |
| 11 | 66110014R | Fermature | Non reliée | |
| 12 | 66110019 | Châssis | Disponible | Voir la pièce |
| 13 | 66072029 | Groupe sac | Disponible | Voir la pièce |
| 14 | 3045034R | Arret | Non reliée | |
| 14 | 3045034R | Arret | Non reliée | |
| 15 | 3045035R | Arret | Disponible | Voir la pièce |
| 15 | 3045035R | Arret | Disponible | Voir la pièce |
| 16 | 66110026R | Goujon | Disponible | Voir la pièce |
| 17 | 66070013C | Essieu posterieur | Disponible | Voir la pièce |
| 18 | 66070748 | Kit essieu | Disponible | Voir la pièce |
| 19 | 66100012 | Tige | Disponible | Voir la pièce |
| 20 | 66030003AR | Moyeu Ø22,2mm | Disponible | Voir la pièce |
| 21 | 66062097 | Kit roue | Non reliée | |
| 22 | 66030012R | Rondelle | Disponible | Voir la pièce |
| 23 | 66100221R | Lame mulching | Disponible | Voir la pièce |
| 24 | 66110281 | Kit roue | Disponible | Voir la pièce |
| 25 | 3914012R | Ecrou | Disponible | Voir la pièce |
| 26 | 66100126R | Enjoliveur | Non reliée | |
| 27 | 66030145R | Enjoliveur | Disponible | Voir la pièce |
| 28 | 3906150R | Vis | Disponible | Voir la pièce |
| 29 | 3027001R | Rondelle | Disponible | Voir la pièce |
| 30 | 8202126R | Clavette | Disponible | Voir la pièce |
| 31 | 3916008R | Rondelle | Non reliée | |
| 32 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 32 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 33 | 66060077AR | Cable accellerateur | Disponible | Voir la pièce |
| 34 | 3045033R | Bague | Non reliée | |
| 34 | 3045033R | Bague | Non reliée | |
| 35 | 66070138R | Bac | Disponible | Voir la pièce |
| 36 | 66070133R | Support | Disponible | Voir la pièce |
| 37 | 66070132R | Frame | Disponible | Voir la pièce |
| 38 | 66070379A | Groupe sac | Disponible | Voir la pièce |
| 39 | 3910019R | Vis | Non reliée | |
| 40 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 41 | 3801022R | Vis | Non reliée | |
| 42 | 66110781R | Support | Non reliée | |
| 43 | 66030039 | Plaque | Disponible | Voir la pièce |
| 44 | 3960031R | Vis | Disponible | Voir la pièce |
| 45 | 66070030AR | Pivot | Disponible | Voir la pièce |
| 46 | 66070021R | Poignee | Disponible | Voir la pièce |
| 47 | 66070018R | Levier | Non reliée |
