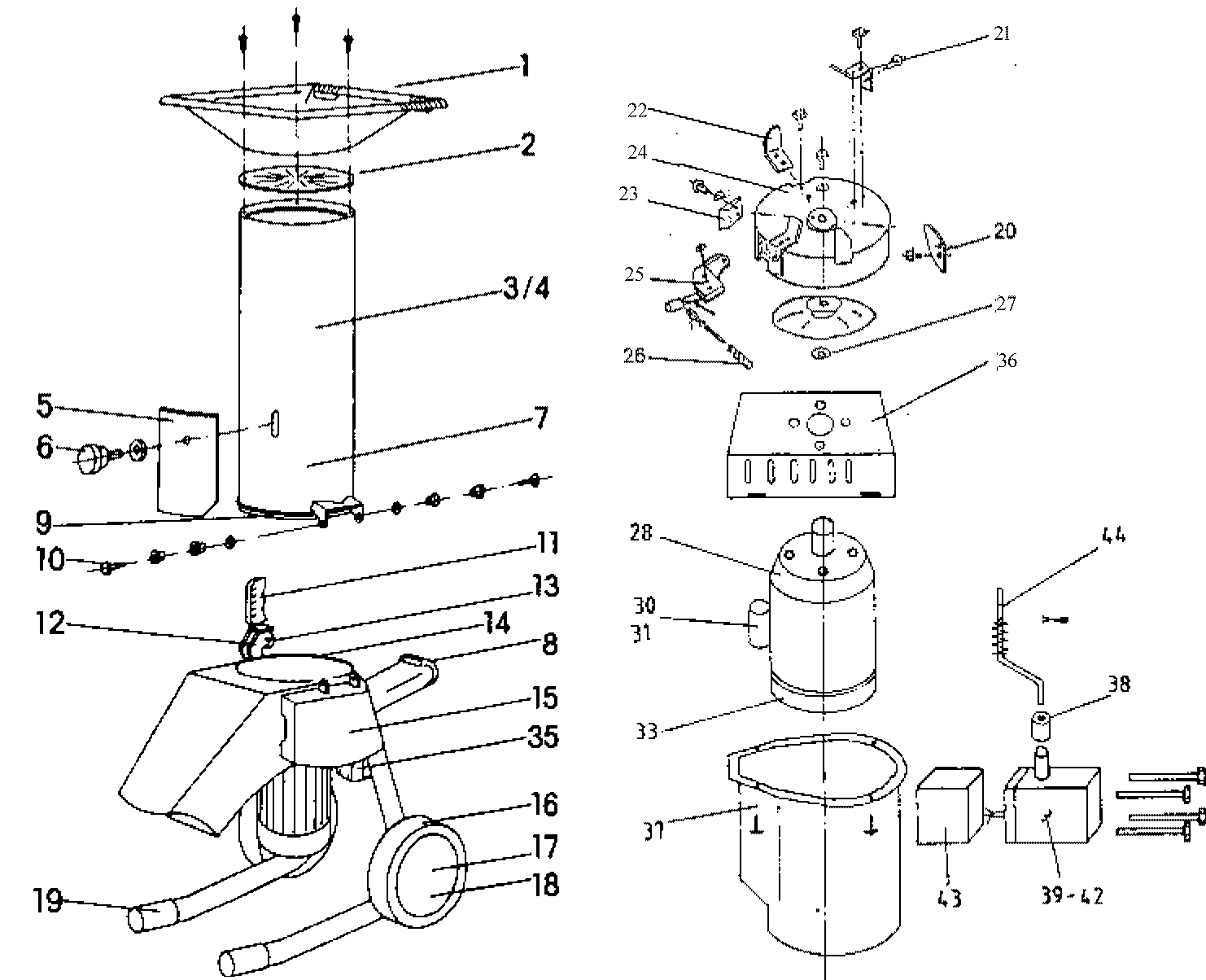

Vue Éclatée SH 240 E
Retrouvez les pièces détachées, références et repères disponibles pour SH 240 E.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | CR9950723E | Bord de trémie en haut | Disponible | Voir la pièce |
| 2 | CR9950548 | Protection contre les projections | Disponible | Voir la pièce |
| 3 | CR9951078 | Partie supérieure | Disponible | Voir la pièce |
| 4 | - | N | Non reliée | |
| 5 | CR9950607 | Vanne pour trémie de remplissage | Disponible | Voir la pièce |
| 6 | CR9950529 | Bouton de réglage pour vanne | Disponible | Voir la pièce |
| 7 | CR9950857 | Segment à percussion | Disponible | Voir la pièce |
| 8 | CR9950619 | Volet/Caoutchouc | Disponible | Voir la pièce |
| 9 | CR9950921 | Joint | Disponible | Voir la pièce |
| 10 | CR9950624 | Vis | Disponible | Voir la pièce |
| 11 | CR9957026 | Poignee | Disponible | Voir la pièce |
| 12 | CR9950626 | Levier de verrouillage | Disponible | Voir la pièce |
| 13 | CR9950627 | Rouleau avec douille d | Disponible | Voir la pièce |
| 14 | - | N | Non reliée | |
| 15 | CR9950629 | Châssis avec essieu sans roues | Disponible | Voir la pièce |
| 16 | CR9950959E | Roue | Disponible | Voir la pièce |
| 17 | CR9950960 | Rondelle | Disponible | Voir la pièce |
| 18 | CR9950961E | Capuchon pour roue à ailettes | Disponible | Voir la pièce |
| 19 | CR9950962 | Support sur pied | Disponible | Voir la pièce |
| 20 | CR9950570 | Lame | Disponible | Voir la pièce |
| 21 | CR9950568 | Lames avec vis | Disponible | Voir la pièce |
| 22 | CR9950596 | Groupe lames | Disponible | Voir la pièce |
| 23 | CR9950571 | Contre-bouterolle avec vis | Disponible | Voir la pièce |
| 24 | CR9950595 | Rondelle | Disponible | Voir la pièce |
| 25 | CR9950577 | Joint | Disponible | Voir la pièce |
| 26 | CR9950597 | Ressort comprimé | Disponible | Voir la pièce |
| 27 | CR9950918 | Cale | Disponible | Voir la pièce |
| 28 | CR9951313 | Moteur | Disponible | Voir la pièce |
| 30 | CR9951084 | Condensateur | Disponible | Voir la pièce |
| 33 | CR9951087 | Pale de ventilateur | Disponible | Voir la pièce |
| 35 | - | N | Non reliée | |
| 36 | CR9951090 | Console de moteur | Disponible | Voir la pièce |
| 37 | CR9951045E | Capot moteur | Disponible | Voir la pièce |
| 38 | CR9951091 | Douille de guidage | Disponible | Voir la pièce |
| 39 | CR9951037 | Discontacteur | Disponible | Voir la pièce |
| 42 | - | N | Non reliée | |
| 43 | CR9951093 | Disposition | Disponible | Voir la pièce |
| 44 | CR9951094 | Système de blocage de sécurité | Disponible | Voir la pièce |
