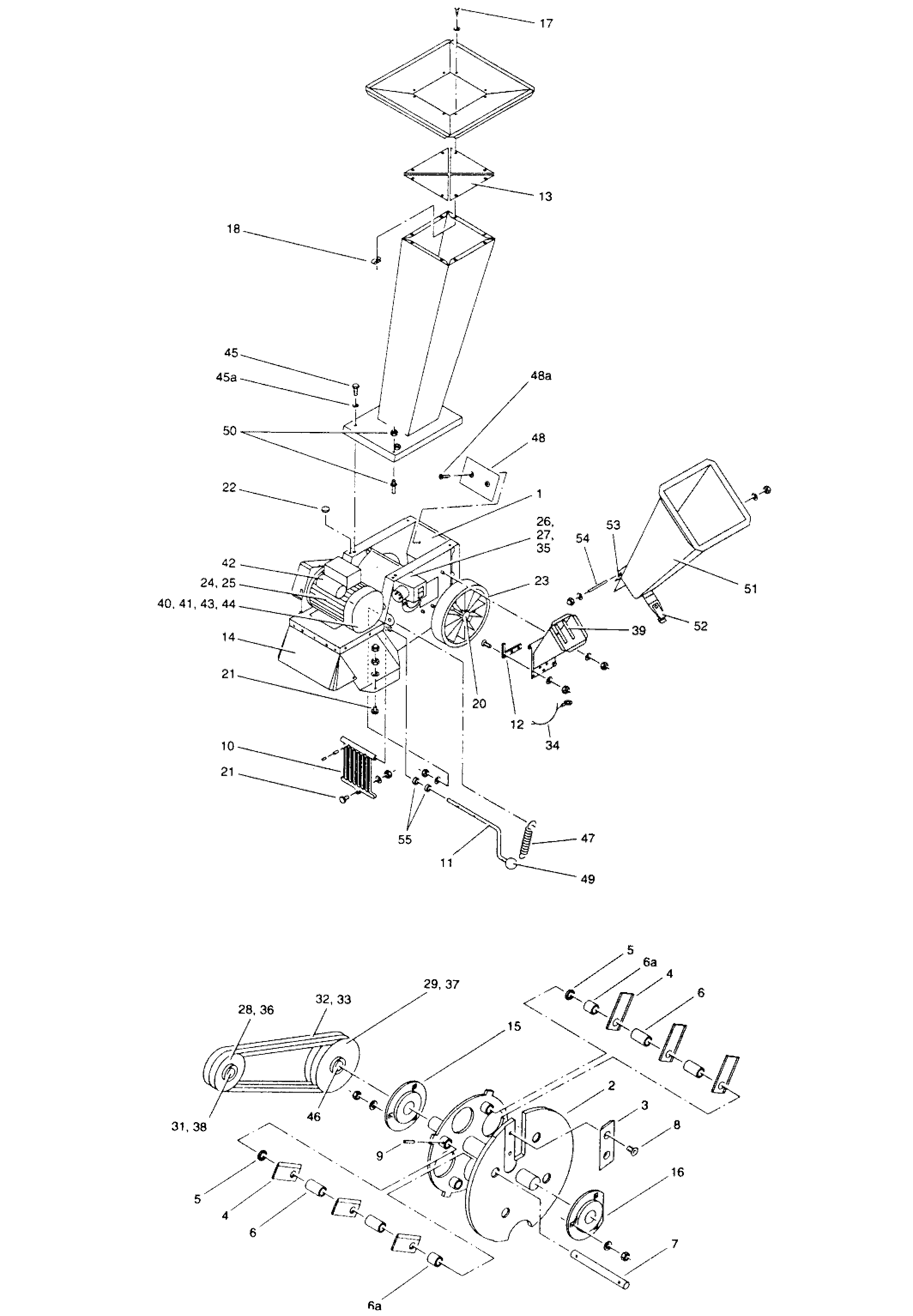

Vue Éclatée SH 550
Retrouvez les pièces détachées, références et repères disponibles pour SH 550.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | CR9950984 | Châssis | Disponible | Voir la pièce |
| 2 | CR9950985 | Installation de forgeage au marteau | Disponible | Voir la pièce |
| 3 | CR9950732 | Fer de rabot | Disponible | Voir la pièce |
| 4 | CR9950734 | Marteaux à couper, set de 12 pièces | Disponible | Voir la pièce |
| 4 | CR9950734 | Marteaux à couper, set de 12 pièces | Disponible | Voir la pièce |
| 5 | CR9950888 | Tuyau | Disponible | Voir la pièce |
| 5 | CR9950888 | Tuyau | Disponible | Voir la pièce |
| 6 | CR9950888 | Tuyau | Disponible | Voir la pièce |
| 6 | CR9950888 | Tuyau | Disponible | Voir la pièce |
| 6a | CR9950888 | Tuyau | Disponible | Voir la pièce |
| 6a | CR9950888 | Tuyau | Disponible | Voir la pièce |
| 7 | CR9950737 | Boulon de marteau | Disponible | Voir la pièce |
| 8 | CR9950738 | Vis | Disponible | Voir la pièce |
| 9 | CR9950708 | Goupille élastique | Disponible | Voir la pièce |
| 10 | CR9950980 | Tamis basculant avec pièces de fixation | Disponible | Voir la pièce |
| 11 | CR9951136 | Manivelle avec pièces de fixation | Disponible | Voir la pièce |
| 12 | CR9950982 | Lame | Disponible | Voir la pièce |
| 13 | CR9950743 | Protection contre les projections | Disponible | Voir la pièce |
| 14 | CR9950892 | Protection contre les projections | Disponible | Voir la pièce |
| 15 | CR9956704 | Roulement | Disponible | Voir la pièce |
| 16 | CR9956704 | Roulement | Disponible | Voir la pièce |
| 17 | CR9950745 | Vis | Disponible | Voir la pièce |
| 18 | CR9950746 | Ecrou | Disponible | Voir la pièce |
| 20 | CR9951115 | Jante Starlock | Disponible | Voir la pièce |
| 21 | CR9950748 | Tampon en caoutchouc | Disponible | Voir la pièce |
| 21 | CR9950748 | Tampon en caoutchouc | Disponible | Voir la pièce |
| 22 | CR9950701 | Embout antivibrations | Disponible | Voir la pièce |
| 23 | CR9951134 | Pneumatique | Disponible | Voir la pièce |
| 24 | - | N | Non reliée | |
| 25 | - | N | Non reliée | |
| 26 | - | N | Non reliée | |
| 27 | - | N | Non reliée | |
| 28 | CR9950893 | Rondelle | Disponible | Voir la pièce |
| 29 | CR9950894 | Rondelle | Disponible | Voir la pièce |
| 31 | - | N | Non reliée | |
| 32 | - | N | Non reliée | |
| 33 | CR9950770 | Courroie | Disponible | Voir la pièce |
| 34 | CR9950771 | Câble de court-circuit | Disponible | Voir la pièce |
| 35 | CR9950677 | Interrupteur de fin de course | Disponible | Voir la pièce |
| 36 | CR9950772 | Rondelle | Disponible | Voir la pièce |
| 37 | CR9950773 | Rondelle | Disponible | Voir la pièce |
| 38 | CR9951135 | Douille de serrage | Disponible | Voir la pièce |
| 39 | CR9950775 | Protection de poignée | Disponible | Voir la pièce |
| 40 | - | N | Non reliée | |
| 41 | - | N | Non reliée | |
| 42 | - | N | Non reliée | |
| 43 | - | N | Non reliée | |
| 44 | - | N | Non reliée | |
| 45 | CR9950863 | Vis | Disponible | Voir la pièce |
| 45a | - | N | Non reliée | |
| 46 | CR9950759 | Douille de serrage | Disponible | Voir la pièce |
| 47 | CR9950853 | Ressort de traction | Disponible | Voir la pièce |
| 48 | CR9950973 | Tôle emboutie | Disponible | Voir la pièce |
| 48a | - | N | Non reliée | |
| 49 | CR9950889 | Interrupteur | Disponible | Voir la pièce |
| 50 | CR9950986 | Axe de commande | Disponible | Voir la pièce |
| 51 | CR1429340 | Trémie à branche complète | Disponible | Voir la pièce |
| 52 | CR9950899 | Ressort de verrouillage | Disponible | Voir la pièce |
| 53 | CR9950900 | Charniere | Disponible | Voir la pièce |
| 54 | CR9950901 | Tige de trémie à branche | Disponible | Voir la pièce |
| 55 | CR9950983 | Roulement avec frottement | Disponible | Voir la pièce |
