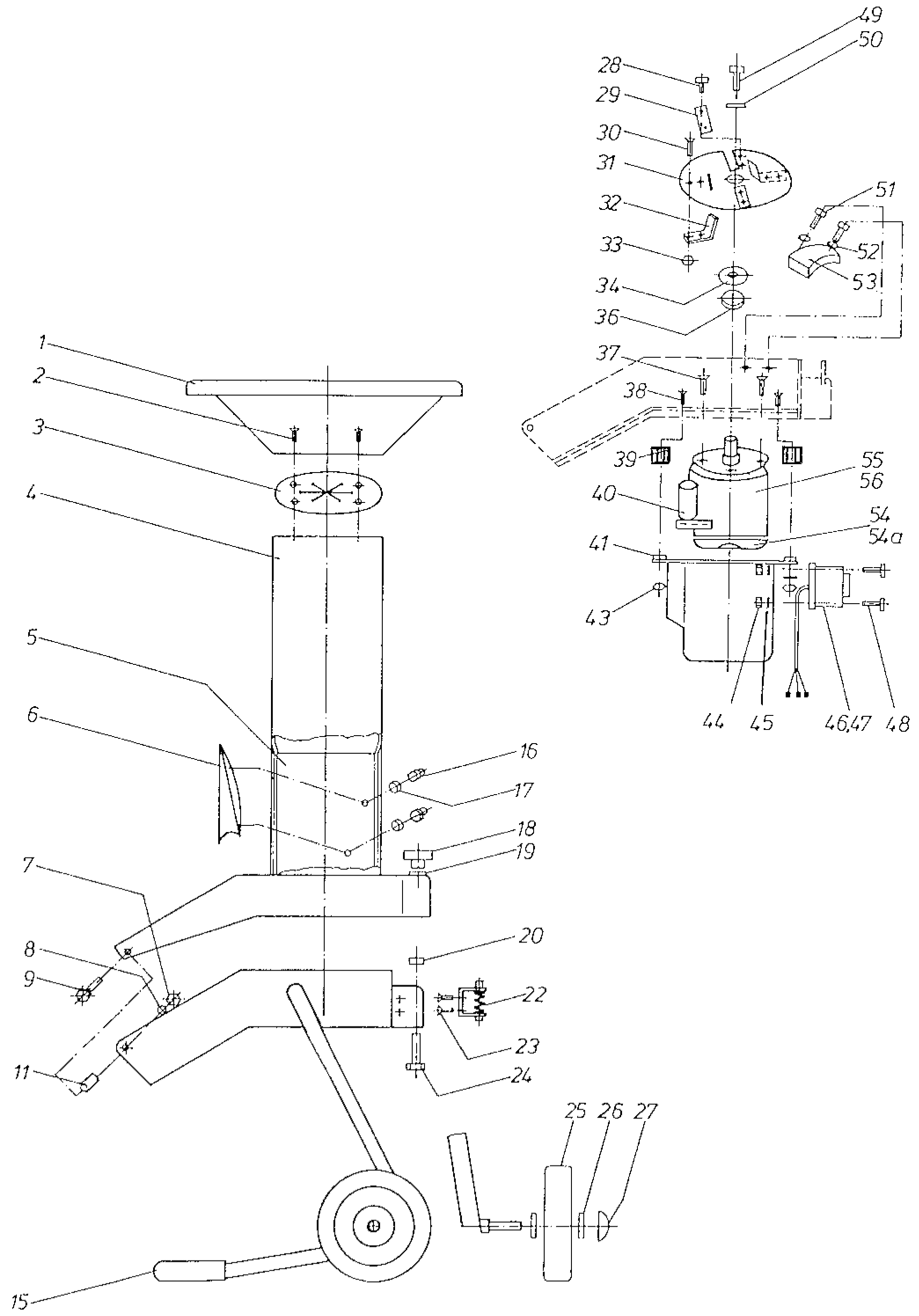

Vue Éclatée SH 210 E
Retrouvez les pièces détachées, références et repères disponibles pour SH 210 E.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | CR9950723E | Bord de trémie en haut | Disponible | Voir la pièce |
| 2 | CR9951055 | Vis | Disponible | Voir la pièce |
| 3 | CR9950548 | Protection contre les projections | Disponible | Voir la pièce |
| 4 | CR9951056 | Partie supérieure | Disponible | Voir la pièce |
| 5 | CR9951057 | Pièce rapportée de revêtement | Disponible | Voir la pièce |
| 6 | CR9951058 | Deflecteur | Disponible | Voir la pièce |
| 7 | CR9951059 | Ecrou | Disponible | Voir la pièce |
| 8 | CR9951016 | Rondelle | Disponible | Voir la pièce |
| 9 | CR9951060 | Vis | Disponible | Voir la pièce |
| 11 | CR9951062 | Entretoise tubulaire | Disponible | Voir la pièce |
| 15 | CR9950962 | Support sur pied | Disponible | Voir la pièce |
| 16 | CR9951074 | Vis | Disponible | Voir la pièce |
| 17 | CR9951016 | Rondelle | Disponible | Voir la pièce |
| 18 | CR9951007 | Ecrou | Disponible | Voir la pièce |
| 19 | CR9951064 | Rondelle | Disponible | Voir la pièce |
| 20 | CR9951065 | Ecrou | Disponible | Voir la pièce |
| 22 | CR9951066 | Système de blocage de sécurité | Disponible | Voir la pièce |
| 23 | CR9951000 | Vis | Disponible | Voir la pièce |
| 24 | CR9951067 | Vis | Disponible | Voir la pièce |
| 25 | CR9950517E | Roue | Disponible | Voir la pièce |
| 26 | CR9951050 | Rondelle | Disponible | Voir la pièce |
| 27 | CR9950747 | Capuchon Starlock | Disponible | Voir la pièce |
| 28 | CR9951022 | Vis | Disponible | Voir la pièce |
| 29 | CR9951023 | Fer de rabot | Disponible | Voir la pièce |
| 30 | CR9951011 | Vis | Disponible | Voir la pièce |
| 31 | CR9951068 | Rondelle | Disponible | Voir la pièce |
| 32 | CR9950569 | Lame latérale | Disponible | Voir la pièce |
| 33 | CR9951059 | Ecrou | Disponible | Voir la pièce |
| 34 | CR9951069 | Rondelle | Disponible | Voir la pièce |
| 36 | CR9950977 | Joint V-ring | Disponible | Voir la pièce |
| 37 | CR9951200 | Vis | Disponible | Voir la pièce |
| 38 | CR9951201 | Vis | Disponible | Voir la pièce |
| 39 | CR9951202 | Ecrou | Disponible | Voir la pièce |
| 40 | CR9951042 | Condensateur | Disponible | Voir la pièce |
| 41 | CR9951045E | Capot moteur | Disponible | Voir la pièce |
| 43 | CR9951035 | Ecrou | Disponible | Voir la pièce |
| 44 | CR9951035 | Ecrou | Disponible | Voir la pièce |
| 45 | CR9951034 | Rondelle | Disponible | Voir la pièce |
| 46 | CR9951037 | Discontacteur | Disponible | Voir la pièce |
| 47 | - | N | Non reliée | |
| 48 | CR9951038 | Vis | Disponible | Voir la pièce |
| 49 | CR9951021 | Vis | Disponible | Voir la pièce |
| 50 | CR9951024 | Rondelle | Disponible | Voir la pièce |
| 51 | CR9950707 | Vis | Disponible | Voir la pièce |
| 52 | - | N | Non reliée | |
| 53 | CR9951071 | Contre-bouterolle avec vis | Disponible | Voir la pièce |
| 54 | CR9951044 | Pale de ventilateur | Disponible | Voir la pièce |
| 54a | - | N | Non reliée | |
| 55 | CR9951032 | Moteur | Disponible | Voir la pièce |
| 56 | - | N | Non reliée |
