Vue Éclatée G 48 PK (K40)
Retrouvez les pièces détachées, références et repères disponibles pour G 48 PK (K40).

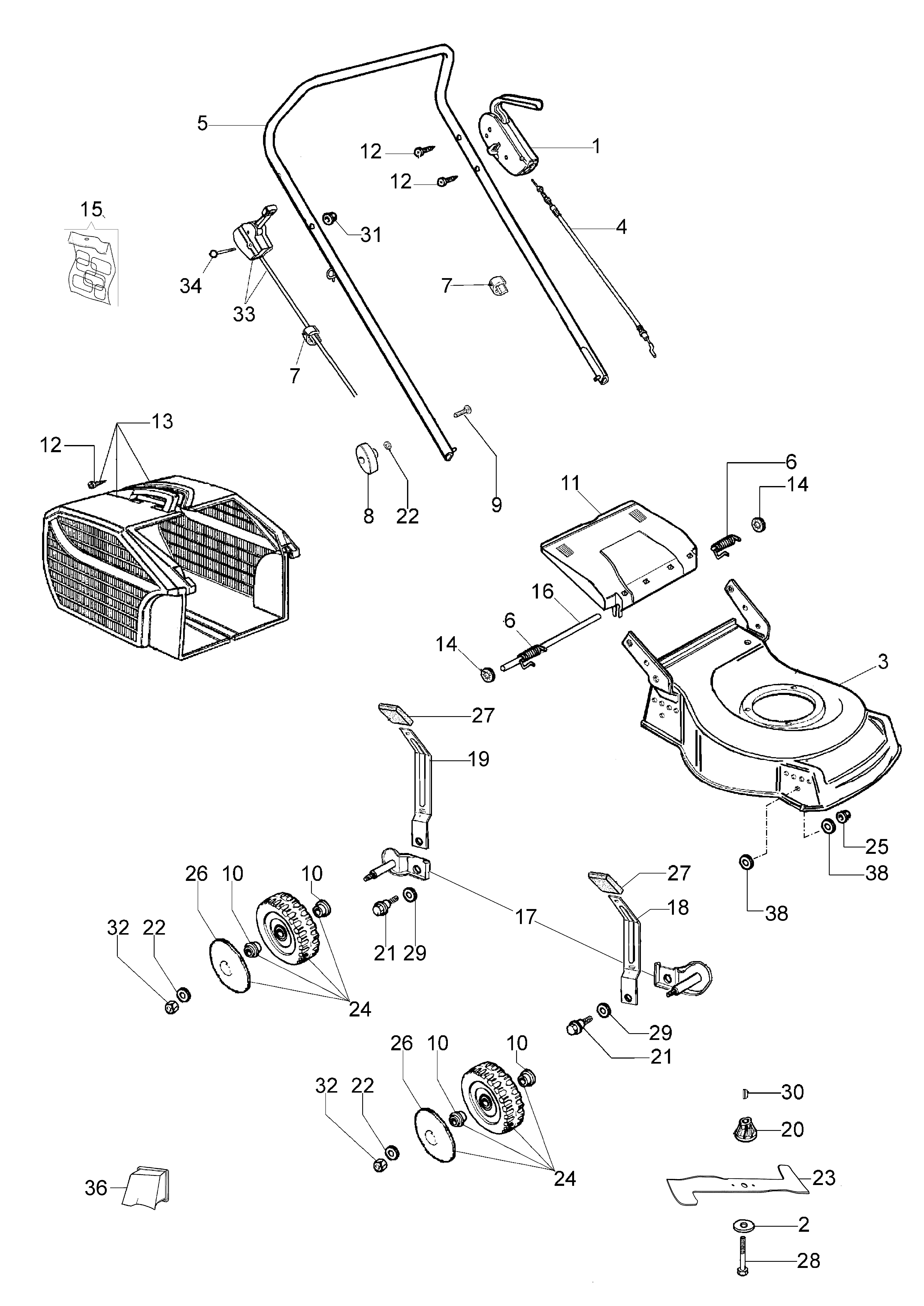

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 66132014 | Levier complet | Disponible | Voir la pièce |
| 2 | 66060384R | Rondelle | Disponible | Voir la pièce |
| 3 | 66110764A | Chassis | Non reliée | |
| 4 | 66100183R | Fil frein 1410mm | Disponible | Voir la pièce |
| 5 | 66100094 | Guidon | Disponible | Voir la pièce |
| 6 | 66110610 | Kit ressor | Disponible | Voir la pièce |
| 6 | 66110610 | Kit ressor | Disponible | Voir la pièce |
| 7 | 66060231R | Bande | Disponible | Voir la pièce |
| 7 | 66060231R | Bande | Disponible | Voir la pièce |
| 8 | 4119013AR | Poignée de serrage | Non reliée | |
| 9 | 3910015R | Vis | Non reliée | |
| 10 | 66030081R | Roulement | Non reliée | |
| 10 | 66030081R | Roulement | Non reliée | |
| 10 | 66030081R | Roulement | Non reliée | |
| 10 | 66030081R | Roulement | Non reliée | |
| 11 | 66110014R | Fermature | Non reliée | |
| 12 | 3960013R | Vis | Non reliée | |
| 12 | 3960013R | Vis | Non reliée | |
| 12 | 3960013R | Vis | Non reliée | |
| 13 | 66112001R | Groupe sac | Disponible | Voir la pièce |
| 14 | 3045034R | Arret | Non reliée | |
| 14 | 3045034R | Arret | Non reliée | |
| 15 | 66070380 | Kit etiquettes | Disponible | Voir la pièce |
| 16 | 66110026R | Goujon | Disponible | Voir la pièce |
| 17 | 66070301A | Kit support | Disponible | Voir la pièce |
| 18 | 66070031R | Levier | Disponible | Voir la pièce |
| 19 | 66070248R | Levier | Disponible | Voir la pièce |
| 20 | 66030003AR | Moyeu Ø22,2mm | Disponible | Voir la pièce |
| 21 | 66070030AR | Pivot | Disponible | Voir la pièce |
| 21 | 66070030AR | Pivot | Disponible | Voir la pièce |
| 22 | 66030012R | Rondelle | Disponible | Voir la pièce |
| 22 | 66030012R | Rondelle | Disponible | Voir la pièce |
| 22 | 66030012R | Rondelle | Disponible | Voir la pièce |
| 23 | 66110594R | Lame mulching | Disponible | Voir la pièce |
| 24 | 66110281 | Kit roue | Disponible | Voir la pièce |
| 24 | 66110281 | Kit roue | Disponible | Voir la pièce |
| 25 | 3914012R | Ecrou | Disponible | Voir la pièce |
| 26 | 66110278R | Enjoliveur | Disponible | Voir la pièce |
| 26 | 66110278R | Enjoliveur | Disponible | Voir la pièce |
| 27 | 66070021R | Poignee | Disponible | Voir la pièce |
| 27 | 66070021R | Poignee | Disponible | Voir la pièce |
| 28 | 3906150R | Vis | Disponible | Voir la pièce |
| 29 | 3027001R | Rondelle | Disponible | Voir la pièce |
| 29 | 3027001R | Rondelle | Disponible | Voir la pièce |
| 30 | 8202126R | Clavette | Disponible | Voir la pièce |
| 31 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 32 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 32 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 33 | 66060164CR | Levier accelerateur | Non reliée | |
| 34 | 3910020R | Vis | Disponible | Voir la pièce |
| 36 | 66110828R | Bouchon mulching | Disponible | Voir la pièce |
| 38 | 66030012R | Rondelle | Disponible | Voir la pièce |
| 38 | 66030012R | Rondelle | Disponible | Voir la pièce |

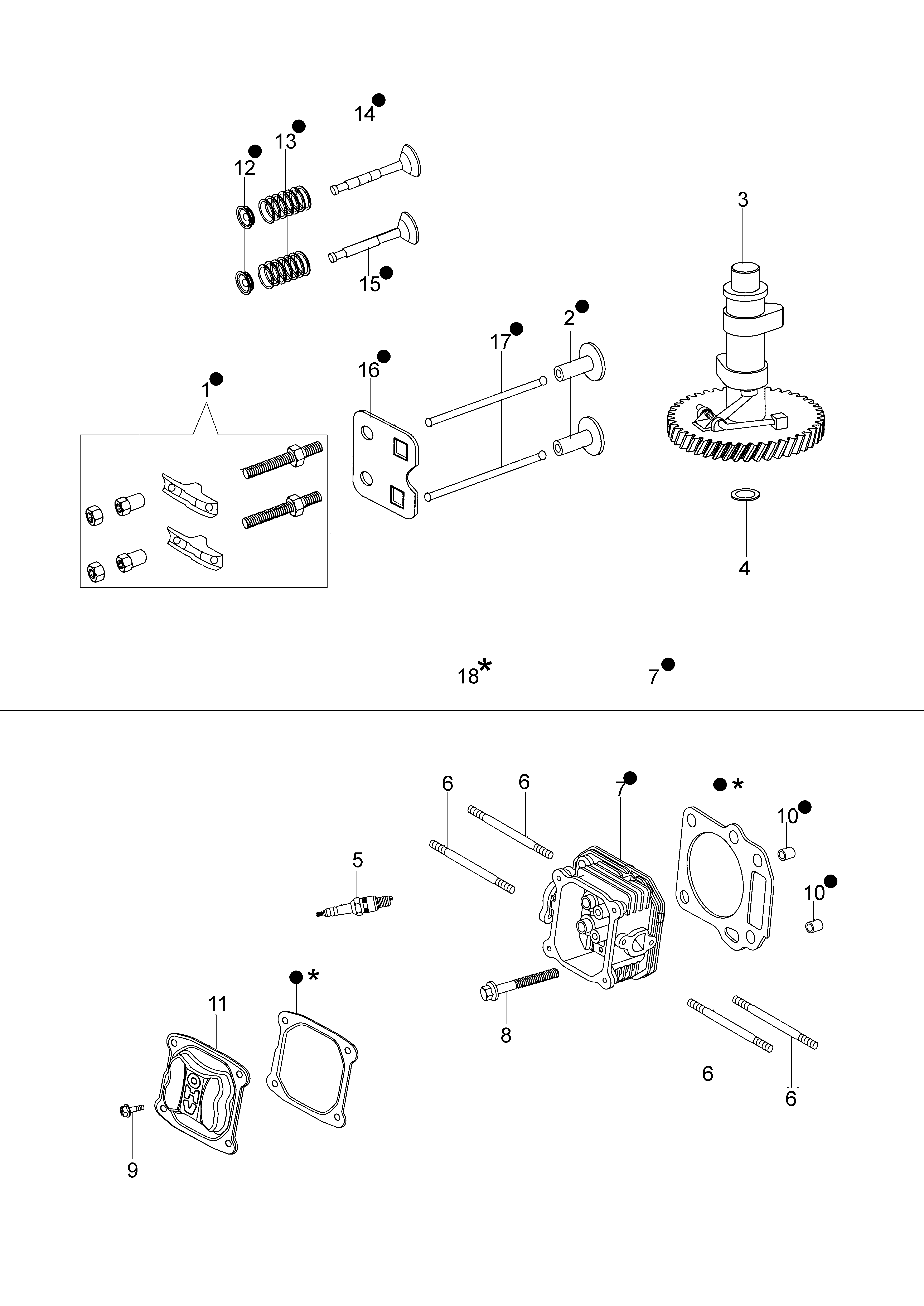

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150368 | Balancier | Disponible | Voir la pièce |
| 2 | L66150403 | Guide | Disponible | Voir la pièce |
| 3 | L66150404 | Arbre à cames | Disponible | Voir la pièce |
| 4 | L66150399 | Rondelle | Disponible | Voir la pièce |
| 5 | 3055123R | Bougie | Non reliée | |
| 6 | L66150396 | Goujon | Disponible | Voir la pièce |
| 6 | L66150396 | Goujon | Disponible | Voir la pièce |
| 6 | L66150396 | Goujon | Disponible | Voir la pièce |
| 6 | L66150396 | Goujon | Disponible | Voir la pièce |
| 7 | L66150215 | Tête cylindre | Disponible | Voir la pièce |
| 7 | L66150215 | Tête cylindre | Disponible | Voir la pièce |
| 8 | L66150005 | Vis | Disponible | Voir la pièce |
| 9 | L66150393 | Vis | Disponible | Voir la pièce |
| 10 | L66150350 | Goupille | Disponible | Voir la pièce |
| 10 | L66150350 | Goupille | Disponible | Voir la pièce |
| 11 | L66150394 | Couvercle | Disponible | Voir la pièce |
| 12 | L66150398 | Guide ressort | Disponible | Voir la pièce |
| 13 | L66150366 | Ressort soupape | Disponible | Voir la pièce |
| 14 | L66150400 | Kit soupape succion/évacuation | Disponible | Voir la pièce |
| 15 | L66150400 | Kit soupape succion/évacuation | Disponible | Voir la pièce |
| 16 | L66150401 | Bride | Disponible | Voir la pièce |
| 17 | L66150402 | Tige balancier | Disponible | Voir la pièce |
| 18 | L66150209 | Kit joints | Disponible | Voir la pièce |

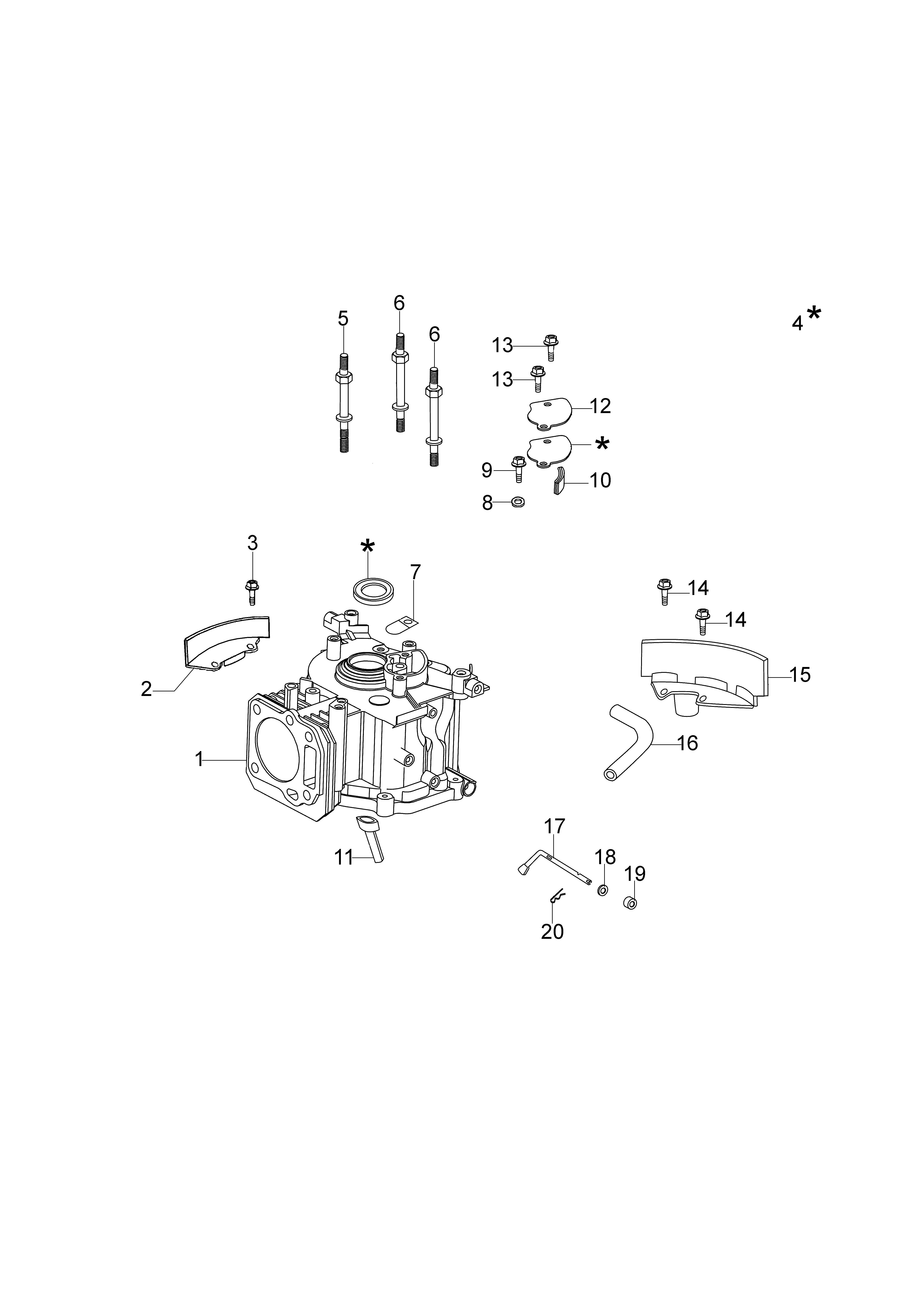

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150013 | Carter moteur compl. | Disponible | Voir la pièce |
| 2 | L66150031 | Protection | Disponible | Voir la pièce |
| 3 | L66150464 | Vis | Disponible | Voir la pièce |
| 4 | L66150209 | Kit joints | Disponible | Voir la pièce |
| 4 | L66150209 | Kit joints | Disponible | Voir la pièce |
| 4 | L66150209 | Kit joints | Disponible | Voir la pièce |
| 5 | L66150407 | Goujon | Disponible | Voir la pièce |
| 6 | L66150408 | Goujon | Disponible | Voir la pièce |
| 6 | L66150408 | Goujon | Disponible | Voir la pièce |
| 7 | L66150410 | Soupape à lamelle | Disponible | Voir la pièce |
| 8 | L66150035 | Rondelle | Disponible | Voir la pièce |
| 9 | L66150411 | Vis | Disponible | Voir la pièce |
| 10 | L66150023 | Évent filtre | Disponible | Voir la pièce |
| 11 | L66150025 | Disposition soupape | Disponible | Voir la pièce |
| 12 | L66150413 | Bouchon | Disponible | Voir la pièce |
| 13 | L66150414 | Vis | Disponible | Voir la pièce |
| 13 | L66150414 | Vis | Disponible | Voir la pièce |
| 14 | L66150316 | Vis | Disponible | Voir la pièce |
| 14 | L66150316 | Vis | Disponible | Voir la pièce |
| 15 | L66150406 | Protection | Disponible | Voir la pièce |
| 16 | L66150229 | Tuyau | Disponible | Voir la pièce |
| 17 | L66150417 | Arbre régulateur | Disponible | Voir la pièce |
| 18 | L66150035 | Rondelle | Disponible | Voir la pièce |
| 19 | L66150419 | Joint | Disponible | Voir la pièce |
| 20 | L66150353 | Goupille | Disponible | Voir la pièce |

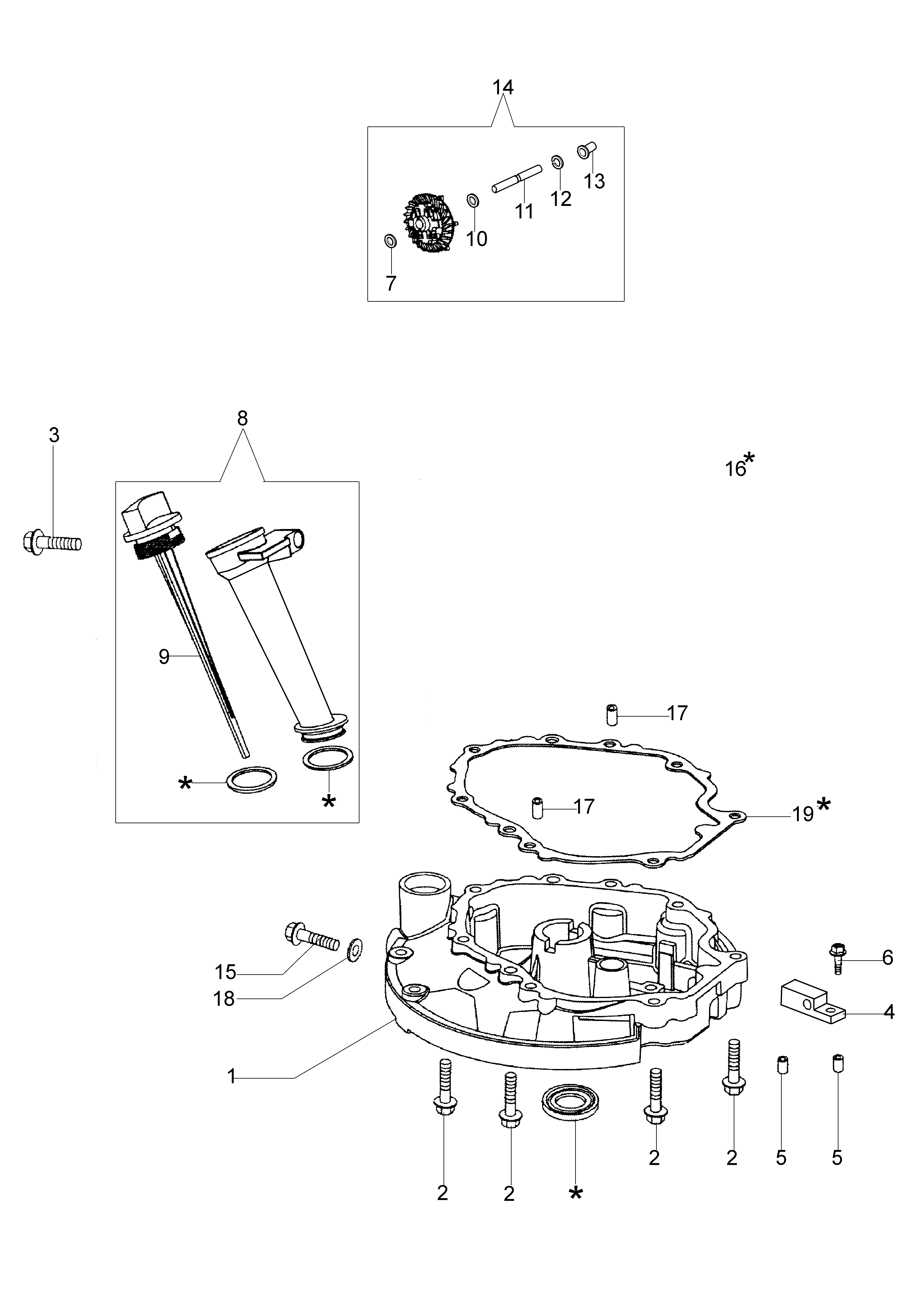

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150044 | Couvercle | Disponible | Voir la pièce |
| 2 | L66150452 | Vis | Disponible | Voir la pièce |
| 2 | L66150452 | Vis | Disponible | Voir la pièce |
| 2 | L66150452 | Vis | Disponible | Voir la pièce |
| 2 | L66150452 | Vis | Disponible | Voir la pièce |
| 3 | L66150453 | Vis | Disponible | Voir la pièce |
| 4 | L66150454 | Plaquette | Disponible | Voir la pièce |
| 5 | L66150455 | Bague | Disponible | Voir la pièce |
| 5 | L66150455 | Bague | Disponible | Voir la pièce |
| 6 | L66150456 | Vis | Disponible | Voir la pièce |
| 7 | L66150035 | Rondelle | Disponible | Voir la pièce |
| 8 | L66150458 | Kit bouchon huile | Non reliée | |
| 9 | L66150458 | Kit bouchon huile | Non reliée | |
| 10 | L66150053 | Rondelle | Disponible | Voir la pièce |
| 11 | L66150054 | Axe de guidage | Disponible | Voir la pièce |
| 12 | L66150304 | Regulateur | Disponible | Voir la pièce |
| 13 | L66150304 | Regulateur | Disponible | Voir la pièce |
| 14 | L66150457 | Regulateur | Disponible | Voir la pièce |
| 15 | L66150352 | Vis | Disponible | Voir la pièce |
| 16 | L66150209 | Kit joints | Disponible | Voir la pièce |
| 16 | L66150209 | Kit joints | Disponible | Voir la pièce |
| 17 | L66150357 | Goupille | Disponible | Voir la pièce |
| 17 | L66150357 | Goupille | Disponible | Voir la pièce |
| 18 | L66150354 | Rondelle | Disponible | Voir la pièce |
| 19 | L66150463 | Joint | Non reliée | |
| 19 | L66150695 | Joint | Disponible | Voir la pièce |

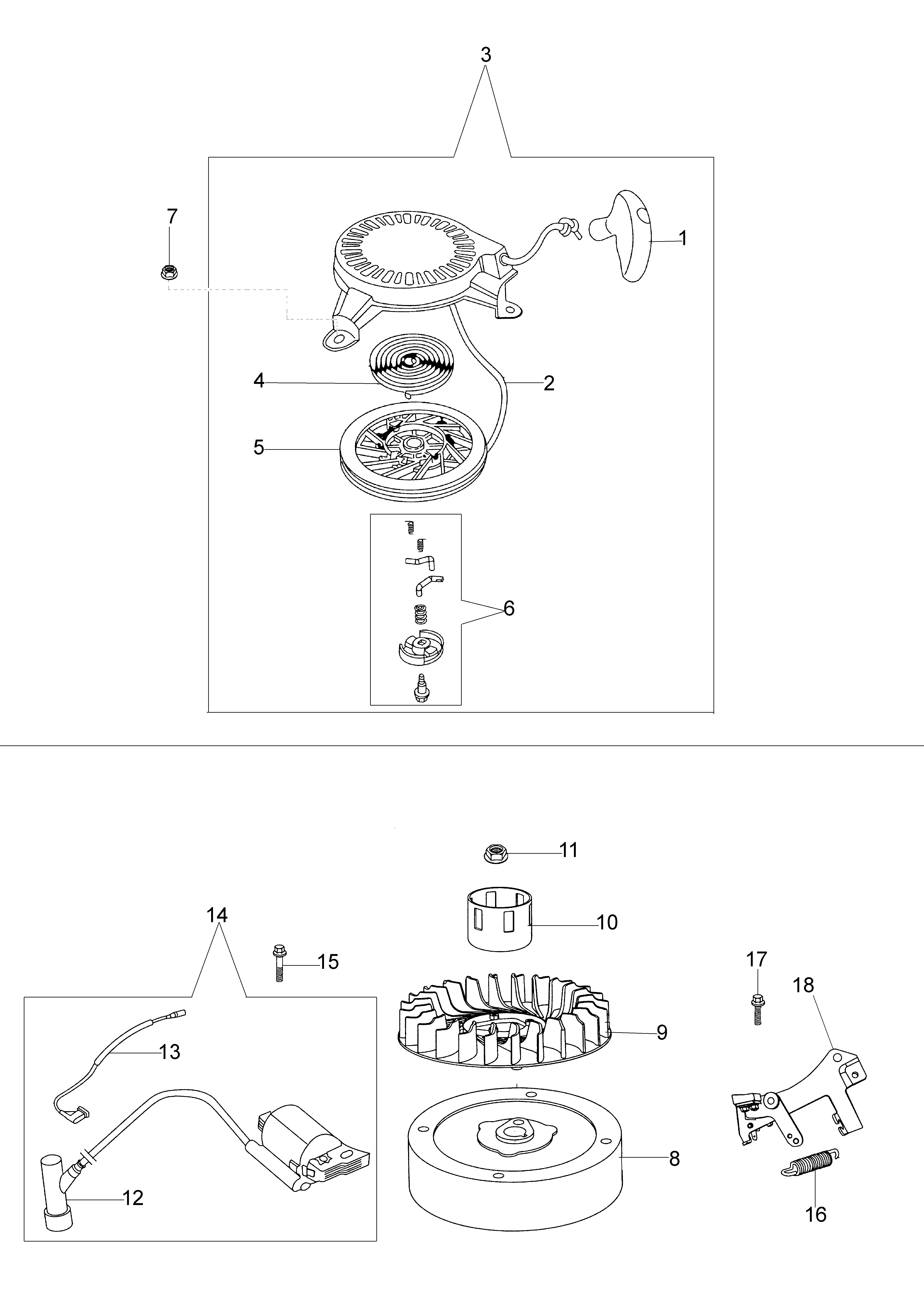

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150103 | Poignée de démarrage | Disponible | Voir la pièce |
| 2 | L66150104 | Cordelette | Disponible | Voir la pièce |
| 3 | L66150112 | Demarrage complet | Disponible | Voir la pièce |
| 4 | L66150105 | Ressort de démarrage | Non reliée | |
| 5 | L66150106 | Poulie de démarrage | Disponible | Voir la pièce |
| 6 | L66150218A | Kit cliquet | Disponible | Voir la pièce |
| 7 | 004400959R | Ecrou | Disponible | Voir la pièce |
| 8 | L66150425 | Volant | Disponible | Voir la pièce |
| 9 | L66150426 | Ventilateur | Disponible | Voir la pièce |
| 10 | L66150147 | Poulie | Disponible | Voir la pièce |
| 11 | L66150376 | Ecrou | Disponible | Voir la pièce |
| 12 | L66150427 | Capot de bougie | Disponible | Voir la pièce |
| 13 | L66150428 | Câble de masse | Disponible | Voir la pièce |
| 14 | L66150429 | Bobine | Non reliée | |
| 15 | L66150416 | Vis | Disponible | Voir la pièce |
| 16 | L66150257 | Ressort | Disponible | Voir la pièce |
| 17 | L66150416 | Vis | Disponible | Voir la pièce |
| 18 | L66150154 | Frein volant | Disponible | Voir la pièce |

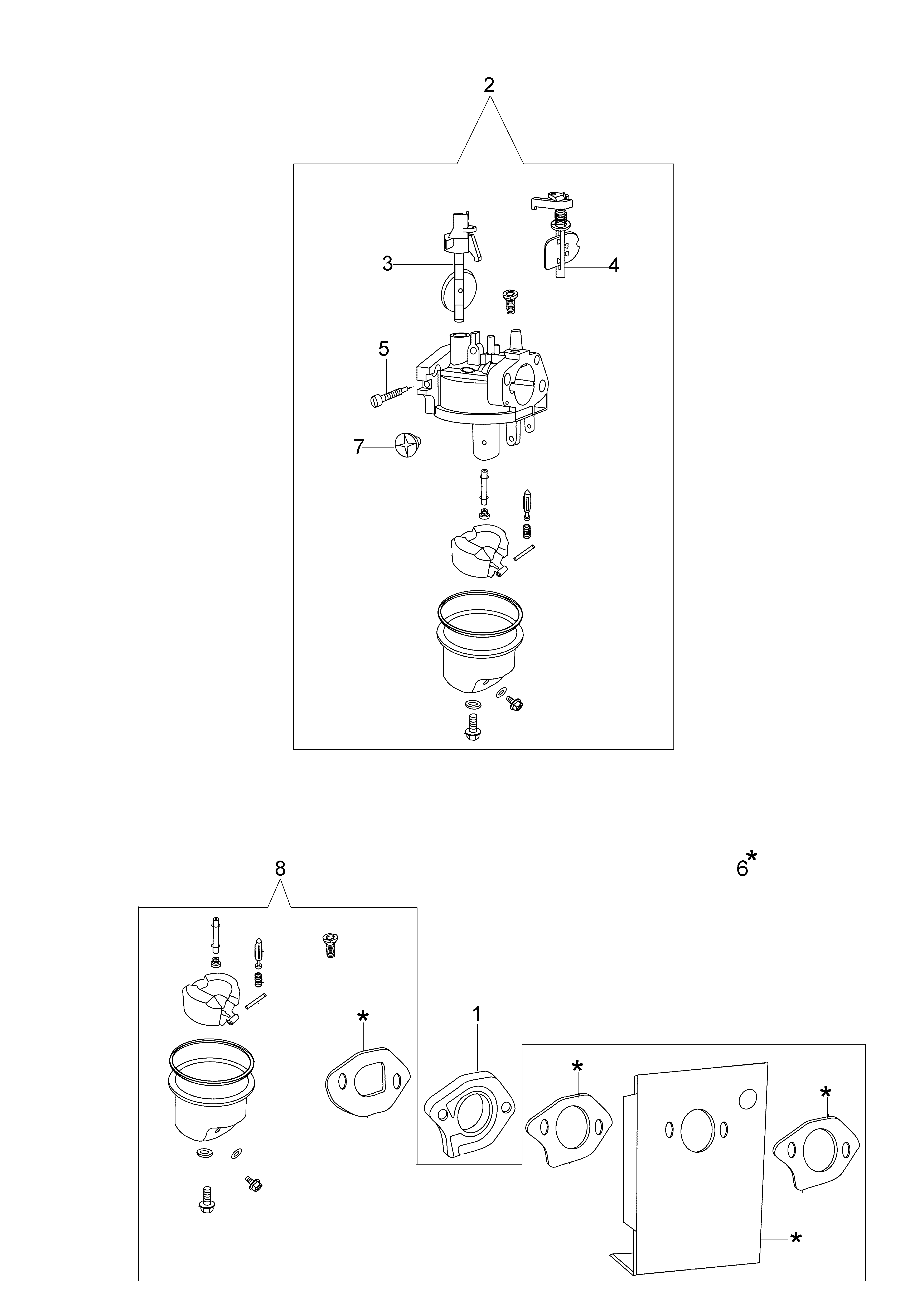

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151981 | Bride termique | Disponible | Voir la pièce |
| 2 | L66150142A | Carburateur | Non reliée | |
| 3 | - | N | Non reliée | |
| 4 | L66150135 | Levier aire | Disponible | Voir la pièce |
| 5 | - | N | Non reliée | |
| 6 | L66150209 | Kit joints | Disponible | Voir la pièce |
| 7 | - | N | Non reliée | |
| 8 | L66150211 | Kit réparation | Disponible | Voir la pièce |

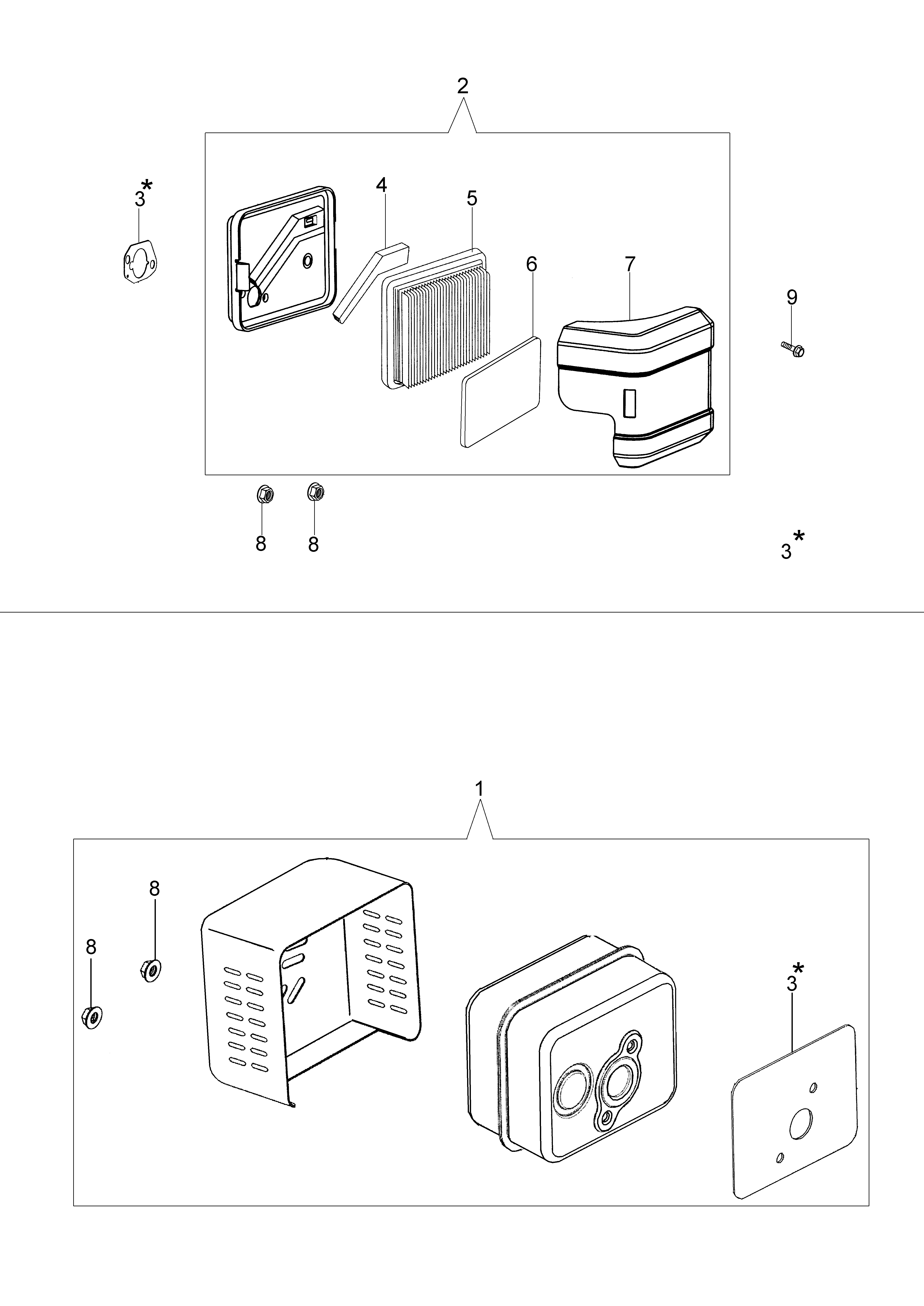

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150443 | Kit échappement | Disponible | Voir la pièce |
| 2 | L66150250 | Kit filtre air | Non reliée | |
| 3 | L66150209 | Kit joints | Disponible | Voir la pièce |
| 3 | L66150209 | Kit joints | Disponible | Voir la pièce |
| 3 | L66150209 | Kit joints | Disponible | Voir la pièce |
| 4 | L66150250 | Kit filtre air | Non reliée | |
| 5 | L66150445 | Filtre aire | Non reliée | |
| 6 | L66150255 | Eponge | Disponible | Voir la pièce |
| 7 | L66150250 | Kit filtre air | Non reliée | |
| 8 | L66150185 | Ecrou | Disponible | Voir la pièce |
| 8 | L66150185 | Ecrou | Disponible | Voir la pièce |
| 8 | L66150185 | Ecrou | Disponible | Voir la pièce |
| 8 | L66150185 | Ecrou | Disponible | Voir la pièce |
| 9 | L66150251 | Vis | Disponible | Voir la pièce |

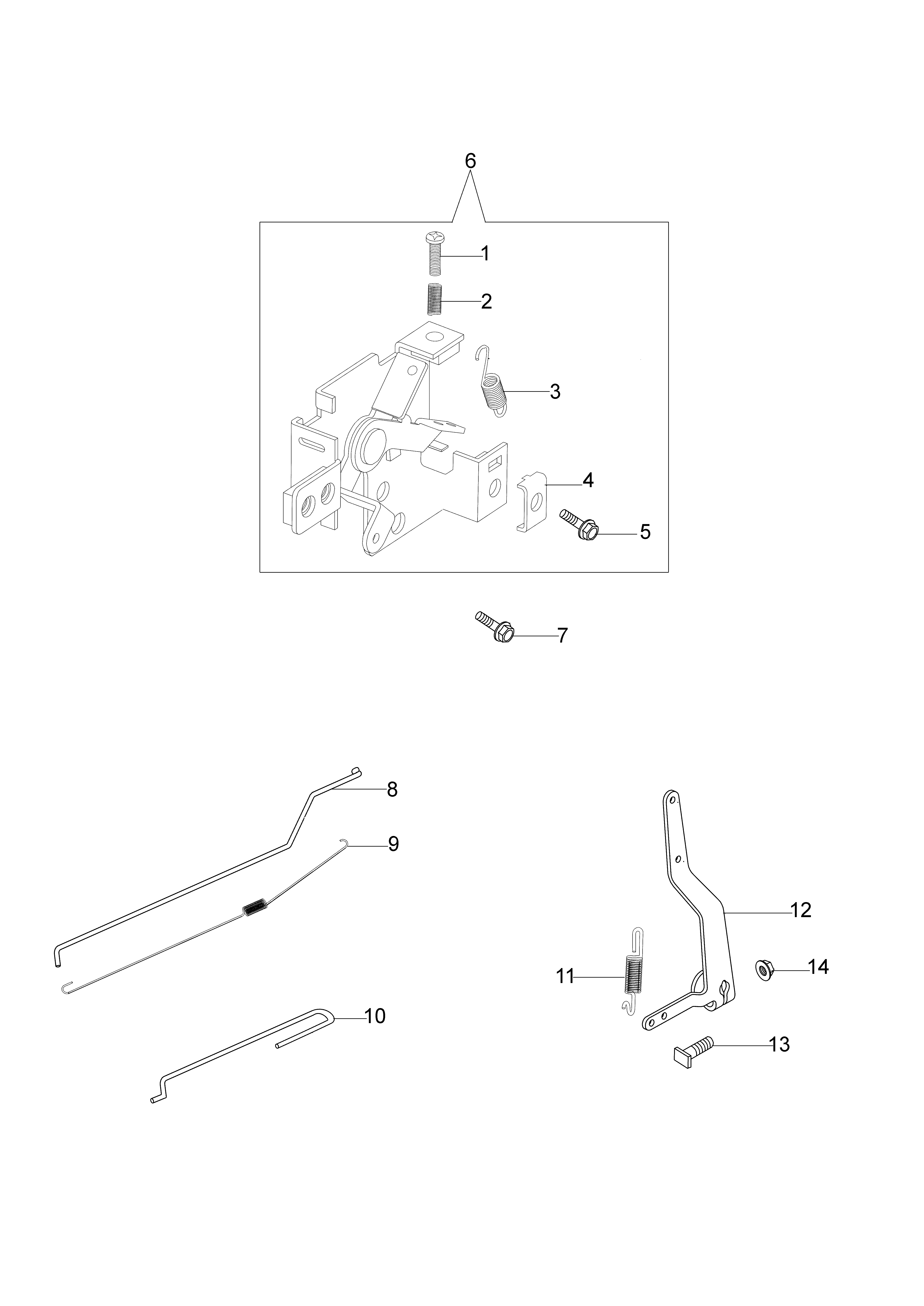

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150168 | Vis de reglage | Disponible | Voir la pièce |
| 2 | L66150169 | Ressort | Non reliée | |
| 3 | L66150170 | Ressort | Non reliée | |
| 4 | L66150468 | Bride | Disponible | Voir la pièce |
| 5 | L66150172 | Vis | Disponible | Voir la pièce |
| 6 | L66150470 | Levier complet | Disponible | Voir la pièce |
| 7 | L66150464 | Vis | Disponible | Voir la pièce |
| 8 | L66150236 | Tige | Disponible | Voir la pièce |
| 9 | L66150237 | Ressort | Disponible | Voir la pièce |
| 10 | L66150461 | Levier accelerateur | Disponible | Voir la pièce |
| 11 | L66150448 | Ressort | Disponible | Voir la pièce |
| 12 | L66150447 | Levier de commande | Disponible | Voir la pièce |
| 13 | L66150382 | Vis | Disponible | Voir la pièce |
| 14 | L66150185 | Ecrou | Disponible | Voir la pièce |

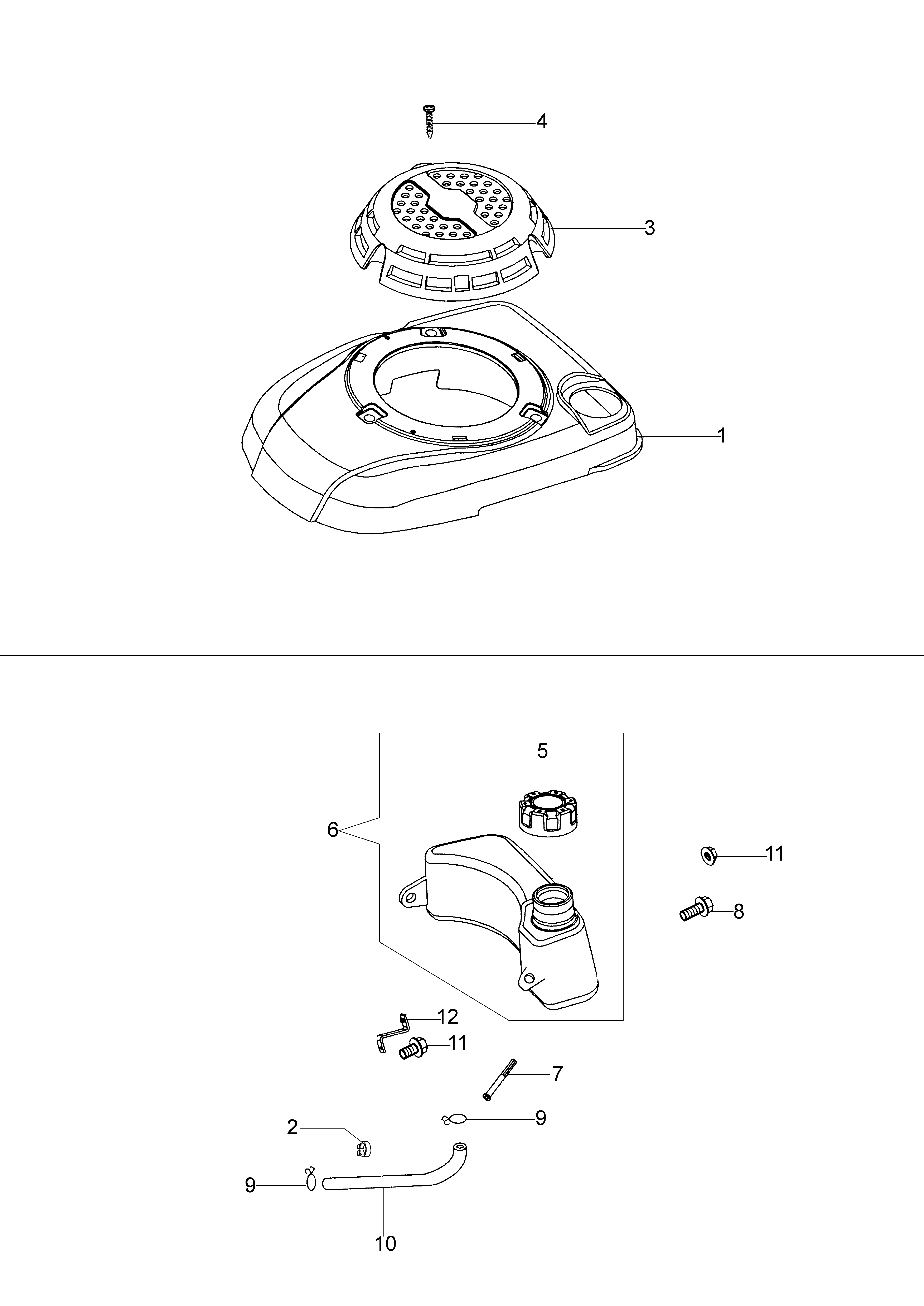

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150189 | Couvercle | Disponible | Voir la pièce |
| 2 | L66150440 | Clip | Disponible | Voir la pièce |
| 3 | L66150191 | Couvercle ventilateur | Disponible | Voir la pièce |
| 4 | L66150192 | Vis | Disponible | Voir la pièce |
| 5 | L66150437 | Bouchon | Non reliée | |
| 6 | L66150220 | Reservoir complet | Disponible | Voir la pièce |
| 7 | L66150439 | Filtre | Disponible | Voir la pièce |
| 8 | L66150197 | Vis | Disponible | Voir la pièce |
| 9 | L66150435 | Clip | Disponible | Voir la pièce |
| 9 | L66150435 | Clip | Disponible | Voir la pièce |
| 10 | L66150432 | Tuyau | Disponible | Voir la pièce |
| 11 | L66150464 | Vis | Disponible | Voir la pièce |
| 11 | L66150464 | Vis | Disponible | Voir la pièce |
| 12 | L66150202 | Support réservoir | Disponible | Voir la pièce |

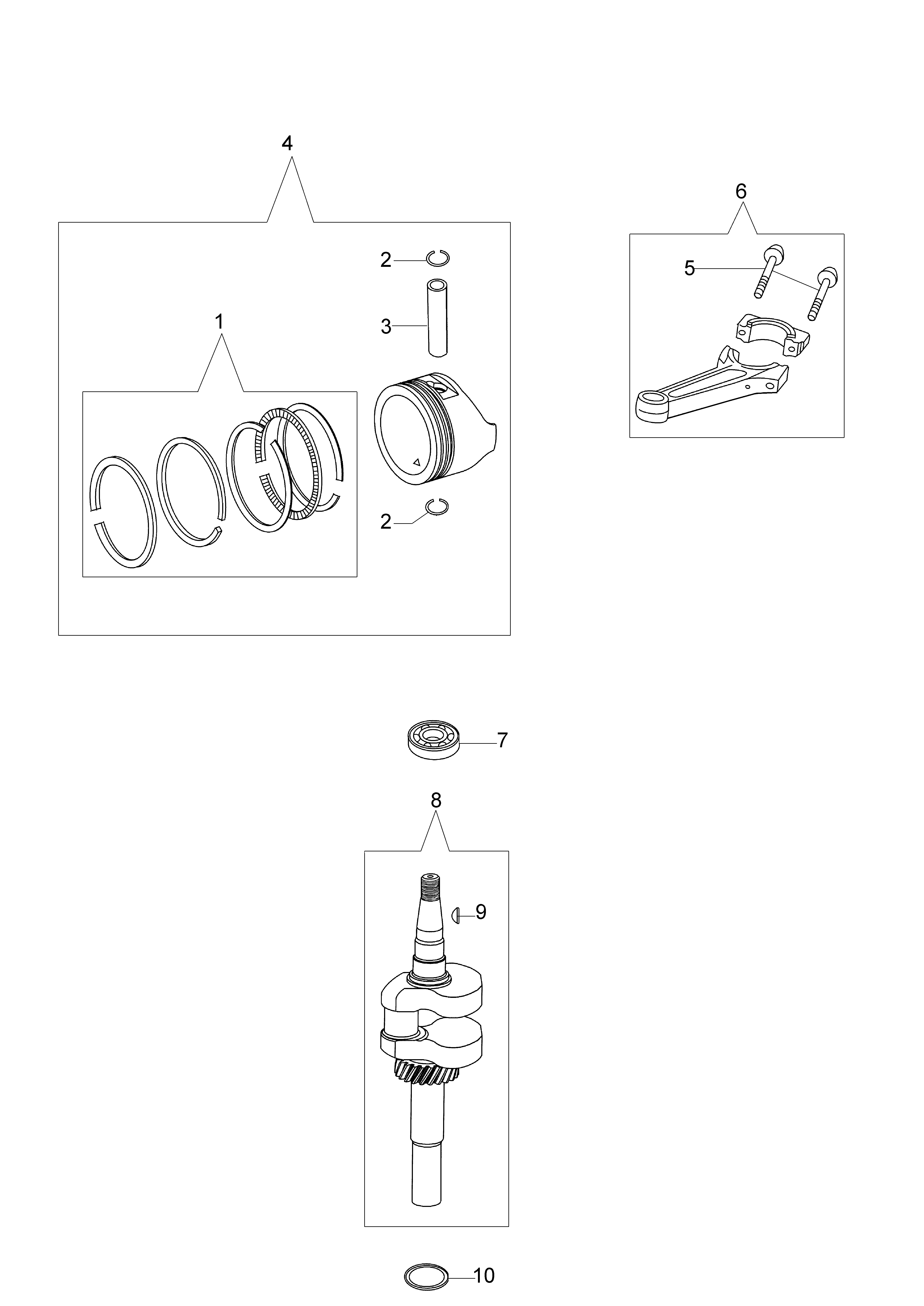

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150070 | Kit segments | Disponible | Voir la pièce |
| 2 | L66150372 | Arret | Disponible | Voir la pièce |
| 2 | L66150372 | Arret | Disponible | Voir la pièce |
| 3 | L66150342 | Axe piston | Disponible | Voir la pièce |
| 4 | L66150217A | Piston complet | Disponible | Voir la pièce |
| 5 | L66150078 | Vis bielle | Disponible | Voir la pièce |
| 6 | L66150421 | Bielle cpl. | Disponible | Voir la pièce |
| 7 | L66150355 | Roulement | Disponible | Voir la pièce |
| 8 | L66150423 | Vilebrequin | Disponible | Voir la pièce |
| 9 | L66150081 | Clavette | Disponible | Voir la pièce |
| 10 | L66150424 | Rondelle | Disponible | Voir la pièce |
