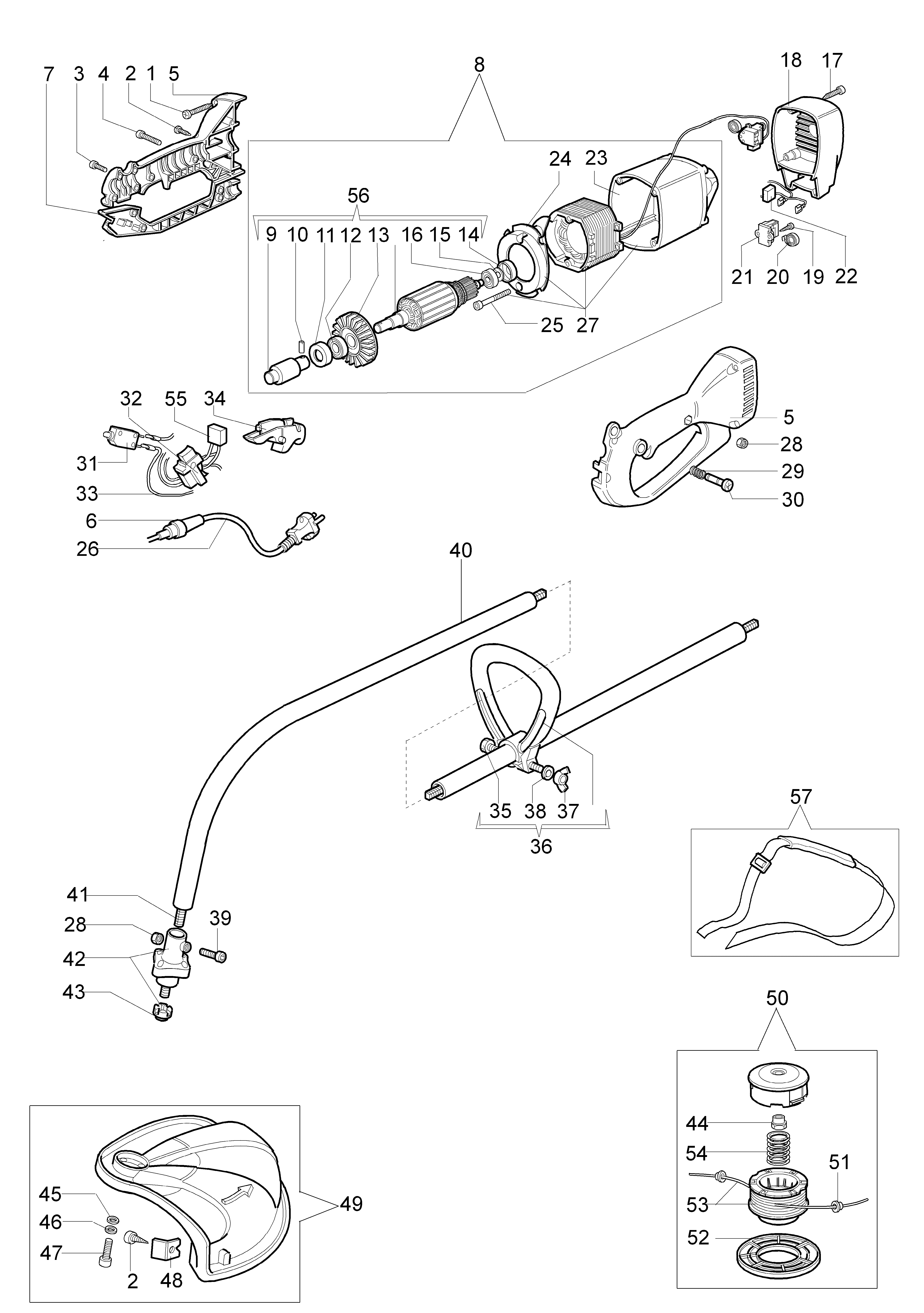

Vue Éclatée TR 130 E
Retrouvez les pièces détachées, références et repères disponibles pour TR 130 E.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3960094 | Vis | Disponible | Voir la pièce |
| 2 | 3960014 | Vis | Disponible | Voir la pièce |
| 2 | 3960014 | Vis | Disponible | Voir la pièce |
| 3 | 3933058R | Vis | Disponible | Voir la pièce |
| 4 | 3979018R | Vis | Disponible | Voir la pièce |
| 5 | 4198165B | Couple poignées | Disponible | Voir la pièce |
| 5 | 4198165B | Couple poignées | Disponible | Voir la pièce |
| 6 | 011200084A | Passe-cable | Disponible | Voir la pièce |
| 7 | 4198144 | Couvercle | Disponible | Voir la pièce |
| 8 | 4198007R | Moteur électrique | Disponible | Voir la pièce |
| 9 | 070000121 | Connection | Disponible | Voir la pièce |
| 10 | 3022019 | Goupille | Disponible | Voir la pièce |
| 11 | 011500087 | Carter embrague | Disponible | Voir la pièce |
| 12 | 3035235R | Roulement | Disponible | Voir la pièce |
| 13 | 011500036 | Ventilateur | Disponible | Voir la pièce |
| 14 | 011500086 | Carter embrague | Disponible | Voir la pièce |
| 15 | 011500033 | Bague | Disponible | Voir la pièce |
| 16 | 3035234R | Roulement | Non reliée | |
| 17 | 3960035 | Vis | Disponible | Voir la pièce |
| 18 | 070000180 | Couvercle | Disponible | Voir la pièce |
| 19 | 3960061AR | Vis | Disponible | Voir la pièce |
| 20 | 011500051 | Ressort | Disponible | Voir la pièce |
| 21 | 011500052 | Support charbon | Disponible | Voir la pièce |
| 22 | 011500345R | Charbon | Disponible | Voir la pièce |
| 23 | 070000220 | Boite moteur | Disponible | Voir la pièce |
| 24 | 011500466 | Deflecteur | Disponible | Voir la pièce |
| 25 | 3960035 | Vis | Disponible | Voir la pièce |
| 26 | 4198010A | Cable | Disponible | Voir la pièce |
| 27 | 070000225 | Stateur | Disponible | Voir la pièce |
| 28 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 28 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 29 | 4198020R | Ressort | Disponible | Voir la pièce |
| 30 | 4198006AR | Pivot | Disponible | Voir la pièce |
| 31 | 2317022 | Arret electronique | Disponible | Voir la pièce |
| 32 | 2317033R | Interrupteur | Disponible | Voir la pièce |
| 33 | 4198060 | Cable | Disponible | Voir la pièce |
| 34 | 4198005A | Levier accelerateur | Disponible | Voir la pièce |
| 35 | 3906053 | Screw | Disponible | Voir la pièce |
| 36 | 4162042A | Poignee | Disponible | Voir la pièce |
| 37 | 3915006 | Ecrou | Disponible | Voir la pièce |
| 38 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 39 | 3801016R | Vis | Disponible | Voir la pièce |
| 40 | 4198141 | Tuyau Ø22 | Disponible | Voir la pièce |
| 41 | 4198015A | Arbre trasmission | Disponible | Voir la pièce |
| 42 | 4198168R | Moyeu | Disponible | Voir la pièce |
| 43 | 4198167R | Flasque | Disponible | Voir la pièce |
| 44 | 4199011AR | Insert | Disponible | Voir la pièce |
| 45 | 3918010R | Rondelle | Disponible | Voir la pièce |
| 46 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 47 | 3801013R | Vis | Disponible | Voir la pièce |
| 48 | 4174275R | Lame | Disponible | Voir la pièce |
| 49 | 4198115CR | Protection | Non reliée | |
| 50 | 4199040CR | Tête tap | Disponible | Voir la pièce |
| 51 | 4199005AR | Bague | Disponible | Voir la pièce |
| 52 | 4199026A | Couvercle | Disponible | Voir la pièce |
| 52 | 4199035BR | Couvercle | Disponible | Voir la pièce |
| 53 | 4199045R | Bobine | Disponible | Voir la pièce |
| 53 | 4199052 | Bobine | Disponible | Voir la pièce |
| 54 | 4199004R | Ressort | Non reliée | |
| 55 | 4198107 | Condensateur | Disponible | Voir la pièce |
| 56 | 070000177R | Induit | Disponible | Voir la pièce |
| 57 | 4160463AR | Harnais | Disponible | Voir la pièce |
