Vue Éclatée 935 X
Retrouvez les pièces détachées, références et repères disponibles pour 935 X.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 093000140 | Vis | Disponible | Voir la pièce |
| 2 | 093500494 | Carter | Disponible | Voir la pièce |
| 3 | 093500397R | Poignée de démarrage | Non reliée | |
| 4 | 4098073R | Cordelette | Disponible | Voir la pièce |
| 5 | 072700089R | Bague | Disponible | Voir la pièce |
| 6 | 043300092 | Support | Disponible | Voir la pièce |
| 7 | 004000132R | Ressort | Non reliée | |
| 8 | 094000033AR | Poulie de démarrage | Non reliée | |
| 9 | 011200018R | Vis | Disponible | Voir la pièce |
| 10 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 11 | 3960040R | Vis | Disponible | Voir la pièce |
| 12 | 093500490 | Demarrage complet | Disponible | Voir la pièce |
| 13 | 004000436R | Pivot | Non reliée | |
| 14 | 004000140R | Flasque | Non reliée | |
| 15 | 004000139R | Ressort | Non reliée | |
| 16 | 094100151R | Volant | Disponible | Voir la pièce |
| 17 | 3912009 | Ecrou | Disponible | Voir la pièce |
| 18 | 3916009R | Rondelle | Disponible | Voir la pièce |
| 19 | 004000442 | Vis | Disponible | Voir la pièce |
| 20 | 006000315R | Rondelle | Disponible | Voir la pièce |
| 21 | 3916004R | Rondelle | Disponible | Voir la pièce |
| 23 | 4098064R | Capot de bougie | Non reliée | |
| 24 | 093500291 | Cable | Disponible | Voir la pièce |
| 25 | 093500633R | Bobine | Disponible | Voir la pièce |
| 26 | 094600169AR | Ressort | Disponible | Voir la pièce |
| 27 | 094600097AR | Capot de bougie | Disponible | Voir la pièce |
| 28 | 093500634 | Cable | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 005000019R | Bougie | Non reliée | |
| 2 | 093500090 | Cylindre | Disponible | Voir la pièce |
| 3 | 093500002R | Joint | Disponible | Voir la pièce |
| 4 | 4196166R | Segment | Disponible | Voir la pièce |
| 5 | 003300951 | Axe piston | Disponible | Voir la pièce |
| 6 | 093000167R | Bague | Disponible | Voir la pièce |
| 7 | 093500032 | Piston complet Ø38 | Disponible | Voir la pièce |
| 8 | 093500090 | Cylindre | Disponible | Voir la pièce |
| 9 | 4098232R | Clavette | Disponible | Voir la pièce |
| 10 | 3037009 | Roulement | Disponible | Voir la pièce |
| 11 | 093000232 | Kit joints | Disponible | Voir la pièce |
| 12 | 093000232 | Kit joints | Disponible | Voir la pièce |
| 13 | 093000289 | Pot | Disponible | Voir la pièce |
| 14 | 3801051R | Vis | Disponible | Voir la pièce |
| 14 | 3801051R | Vis | Disponible | Voir la pièce |
| 15 | 094000099R | Bague | Disponible | Voir la pièce |
| 16 | 006000103 | Rondelle | Disponible | Voir la pièce |
| 16 | 006000103 | Rondelle | Disponible | Voir la pièce |
| 17 | 093000147 | Vis | Disponible | Voir la pièce |
| 18 | 093000549 | Protection | Disponible | Voir la pièce |
| 19 | 093000093 | Bague | Disponible | Voir la pièce |
| 20 | 3025021R | Bague | Disponible | Voir la pièce |
| 21 | 094000006R | Roulement | Disponible | Voir la pièce |
| 21 | 094000006R | Roulement | Disponible | Voir la pièce |
| 22 | 093500132 | Vilebrequin | Disponible | Voir la pièce |
| 23 | 093000232 | Kit joints | Disponible | Voir la pièce |
| 24 | 3833073R | Rondelle | Disponible | Voir la pièce |

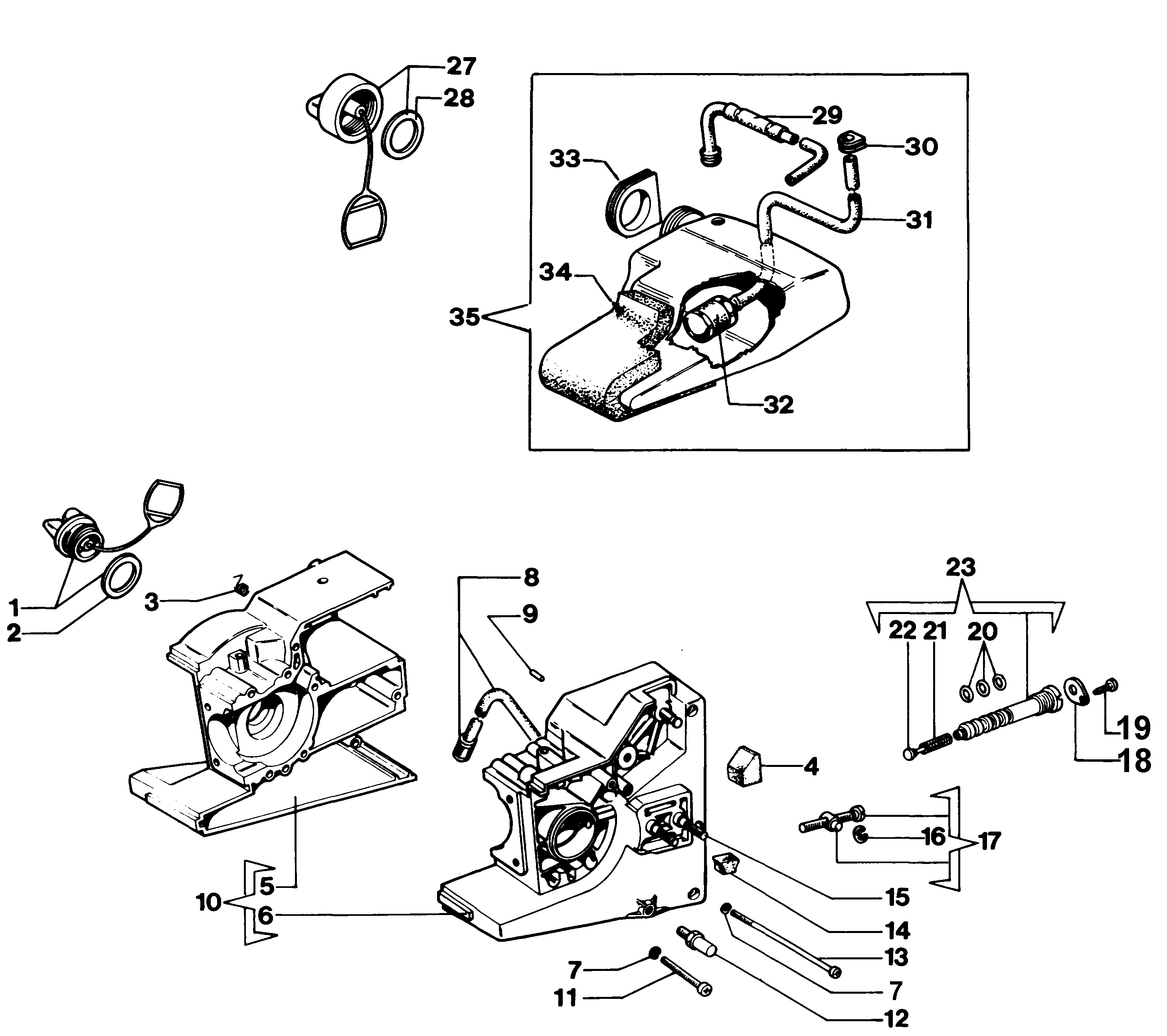

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 093500421 | Bouchon | Disponible | Voir la pièce |
| 2 | 094500054R | Joint | Disponible | Voir la pièce |
| 3 | 004000731 | Ressort | Disponible | Voir la pièce |
| 4 | 093000482 | Joint | Disponible | Voir la pièce |
| 5 | 093500507 | Carter moteur | Disponible | Voir la pièce |
| 6 | 093500507 | Carter moteur | Disponible | Voir la pièce |
| 7 | 006000315R | Rondelle | Disponible | Voir la pièce |
| 7 | 006000315R | Rondelle | Disponible | Voir la pièce |
| 8 | 003300509 | Filtre huile | Disponible | Voir la pièce |
| 9 | 093000090 | Goupille | Disponible | Voir la pièce |
| 10 | 093500507 | Carter moteur | Disponible | Voir la pièce |
| 11 | 093000142 | Vis | Disponible | Voir la pièce |
| 12 | 093000083 | Pivot | Disponible | Voir la pièce |
| 13 | 093000143 | Vis | Disponible | Voir la pièce |
| 14 | 093000391 | Eponge | Disponible | Voir la pièce |
| 15 | 004000086AR | Goujon | Disponible | Voir la pièce |
| 16 | 3026004R | Bague | Non reliée | |
| 17 | 093500274 | Vis tension | Disponible | Voir la pièce |
| 18 | 093500392 | Plaquette | Disponible | Voir la pièce |
| 19 | 3960045 | Vis | Disponible | Voir la pièce |
| 20 | 3049002 | Bague or | Disponible | Voir la pièce |
| 21 | 094500064 | Ressort | Disponible | Voir la pièce |
| 22 | 093500463 | Piston de pompe | Disponible | Voir la pièce |
| 23 | 093500460BR | Pompe huile | Disponible | Voir la pièce |
| 27 | 093500422R | Bouchon | Disponible | Voir la pièce |
| 28 | 094000078R | Joint | Disponible | Voir la pièce |
| 29 | 093500207 | Tuyau | Disponible | Voir la pièce |
| 30 | 093000047 | Passe-cable | Disponible | Voir la pièce |
| 31 | 026400090 | Tuyau | Disponible | Voir la pièce |
| 32 | 50010218R | Filtre mix | Disponible | Voir la pièce |
| 33 | 093000049 | Support | Disponible | Voir la pièce |
| 34 | 093000494 | Joint | Disponible | Voir la pièce |
| 35 | 093500208R | Réservoir mix | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 093000039 | Levier de demarrage | Disponible | Voir la pièce |
| 2 | 093000041 | Guide | Disponible | Voir la pièce |
| 3 | 093000042 | Guide | Disponible | Voir la pièce |
| 4 | 093000043 | Guide | Disponible | Voir la pièce |
| 5 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 6 | 093000148R | Vis | Disponible | Voir la pièce |
| 7 | 093000038 | Soupape | Disponible | Voir la pièce |
| 8 | 093000018 | Rondelle | Disponible | Voir la pièce |
| 9 | 093500417 | Carburateur WT-302 | Disponible | Voir la pièce |
| 10 | 004000025R | Joint | Disponible | Voir la pièce |
| 11 | 093000403B | Soupape | Disponible | Voir la pièce |
| 12 | 093000232 | Kit joints | Disponible | Voir la pièce |
| 21 | 093000492AR | Filtre aire | Disponible | Voir la pièce |
| 22 | 093000468AR | Vis | Non reliée | |
| 23 | 093500419 | Couvercle | Disponible | Voir la pièce |
| 24 | 093000232 | Kit joints | Disponible | Voir la pièce |

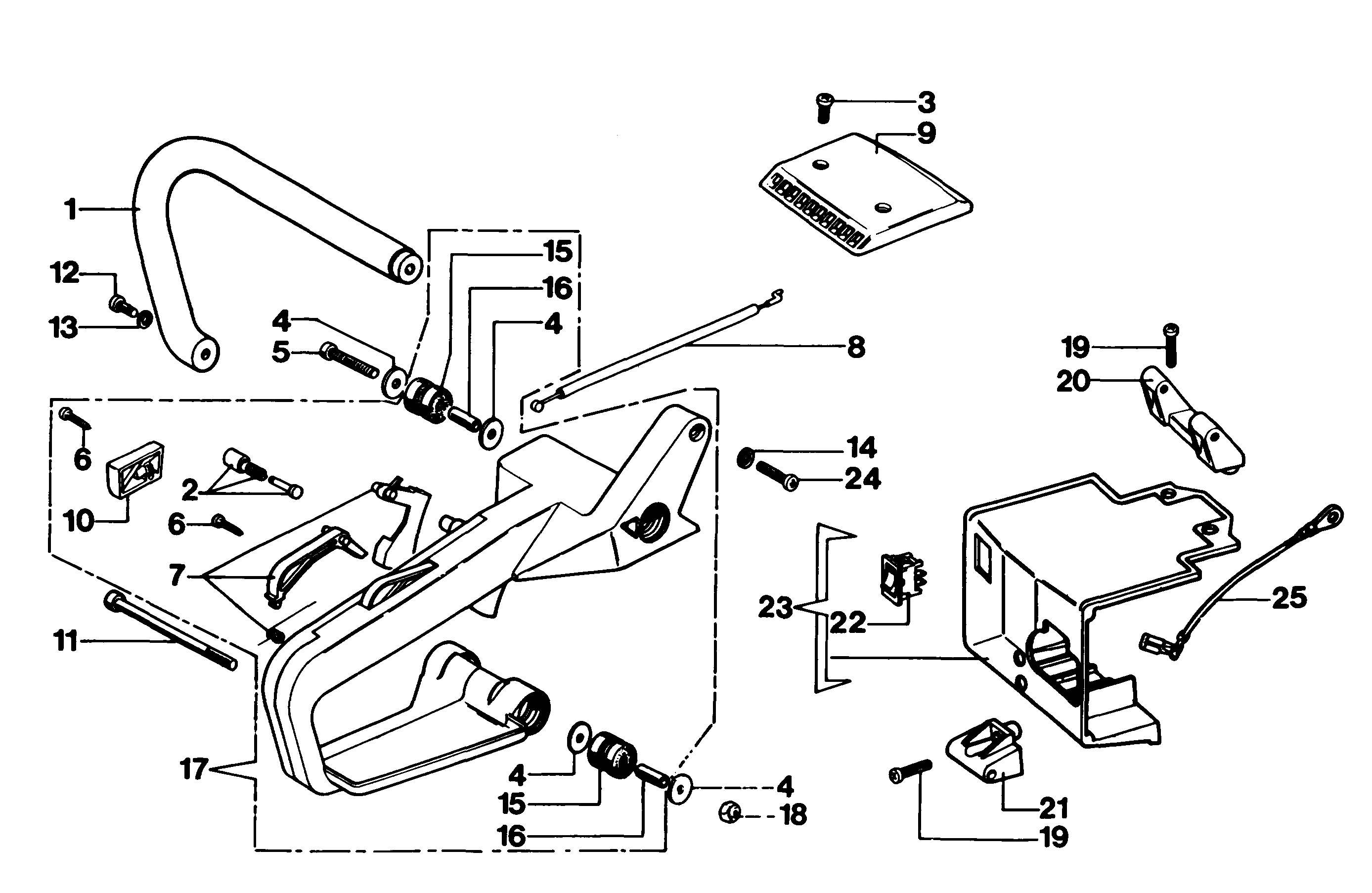

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 093500428 | Poignee | Disponible | Voir la pièce |
| 2 | 093500506 | Interrupteur | Disponible | Voir la pièce |
| 3 | 093000139 | Vis | Disponible | Voir la pièce |
| 4 | 005400599R | Rondelle | Disponible | Voir la pièce |
| 4 | 005400599R | Rondelle | Disponible | Voir la pièce |
| 4 | 005400599R | Rondelle | Disponible | Voir la pièce |
| 4 | 005400599R | Rondelle | Disponible | Voir la pièce |
| 5 | 093000146 | Vis | Disponible | Voir la pièce |
| 6 | 3960040R | Vis | Disponible | Voir la pièce |
| 6 | 3960040R | Vis | Disponible | Voir la pièce |
| 7 | 093500504 | Accelerateur | Disponible | Voir la pièce |
| 8 | 093000469 | Cable accellerateur | Disponible | Voir la pièce |
| 9 | 093500404 | Couvercle | Disponible | Voir la pièce |
| 10 | 093500407 | Couvercle | Disponible | Voir la pièce |
| 11 | 3801067 | Vis | Disponible | Voir la pièce |
| 12 | 093000149 | Vis | Disponible | Voir la pièce |
| 13 | 3072015 | Rondelle | Disponible | Voir la pièce |
| 14 | 3033074 | Rondelle | Disponible | Voir la pièce |
| 15 | 093000054R | Support | Disponible | Voir la pièce |
| 15 | 093000054R | Support | Disponible | Voir la pièce |
| 16 | 093000055R | Tuyau | Disponible | Voir la pièce |
| 16 | 093000055R | Tuyau | Disponible | Voir la pièce |
| 17 | 093500493 | Poignee | Disponible | Voir la pièce |
| 18 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 19 | 093000141 | Vis | Disponible | Voir la pièce |
| 19 | 093000141 | Vis | Disponible | Voir la pièce |
| 20 | 093000052 | Support | Disponible | Voir la pièce |
| 21 | 093000498 | Support | Disponible | Voir la pièce |
| 22 | 2317021R | Interrupteur | Non reliée | |
| 23 | 093500498 | Couvercle | Disponible | Voir la pièce |
| 24 | 072700176 | Vis | Disponible | Voir la pièce |
| 25 | 093500420 | Cable | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 093500114 | Ressort | Disponible | Voir la pièce |
| 2 | 093500116 | Vis | Disponible | Voir la pièce |
| 3 | 375100078 | Papillon | Disponible | Voir la pièce |
| 4 | 003300209 | Vis | Disponible | Voir la pièce |
| 4 | 003300209 | Vis | Disponible | Voir la pièce |
| 5 | 093500113 | Ressort | Disponible | Voir la pièce |
| 6 | 093500471 | Arbre | Disponible | Voir la pièce |
| 7 | 035000165 | Ressort | Disponible | Voir la pièce |
| 8 | 093500269 | Vis L | Disponible | Voir la pièce |
| 9 | 093500475 | Vis H | Disponible | Voir la pièce |
| 10 | 093500115 | Ressort | Disponible | Voir la pièce |
| 11 | 035000162 | Vis | Disponible | Voir la pièce |
| 12 | 2318191 | Couvercle | Disponible | Voir la pièce |
| 13 | 003300202 | Vis | Disponible | Voir la pièce |
| 14 | 003300201 | Axe | Disponible | Voir la pièce |
| 15 | 093500474 | Gicleur | Disponible | Voir la pièce |
| 16 | 2318671 | Kit réparation | Non reliée | |
| 17 | 093500111 | Levier | Disponible | Voir la pièce |
| 18 | 095000164 | Bague | Disponible | Voir la pièce |
| 19 | 003300036 | Jeu de raccords | Disponible | Voir la pièce |
| 20 | 093500472 | Couvercle | Disponible | Voir la pièce |
| 21 | 003300197 | Vis | Disponible | Voir la pièce |
| 23 | 093500417 | Carburateur WT-302 | Disponible | Voir la pièce |

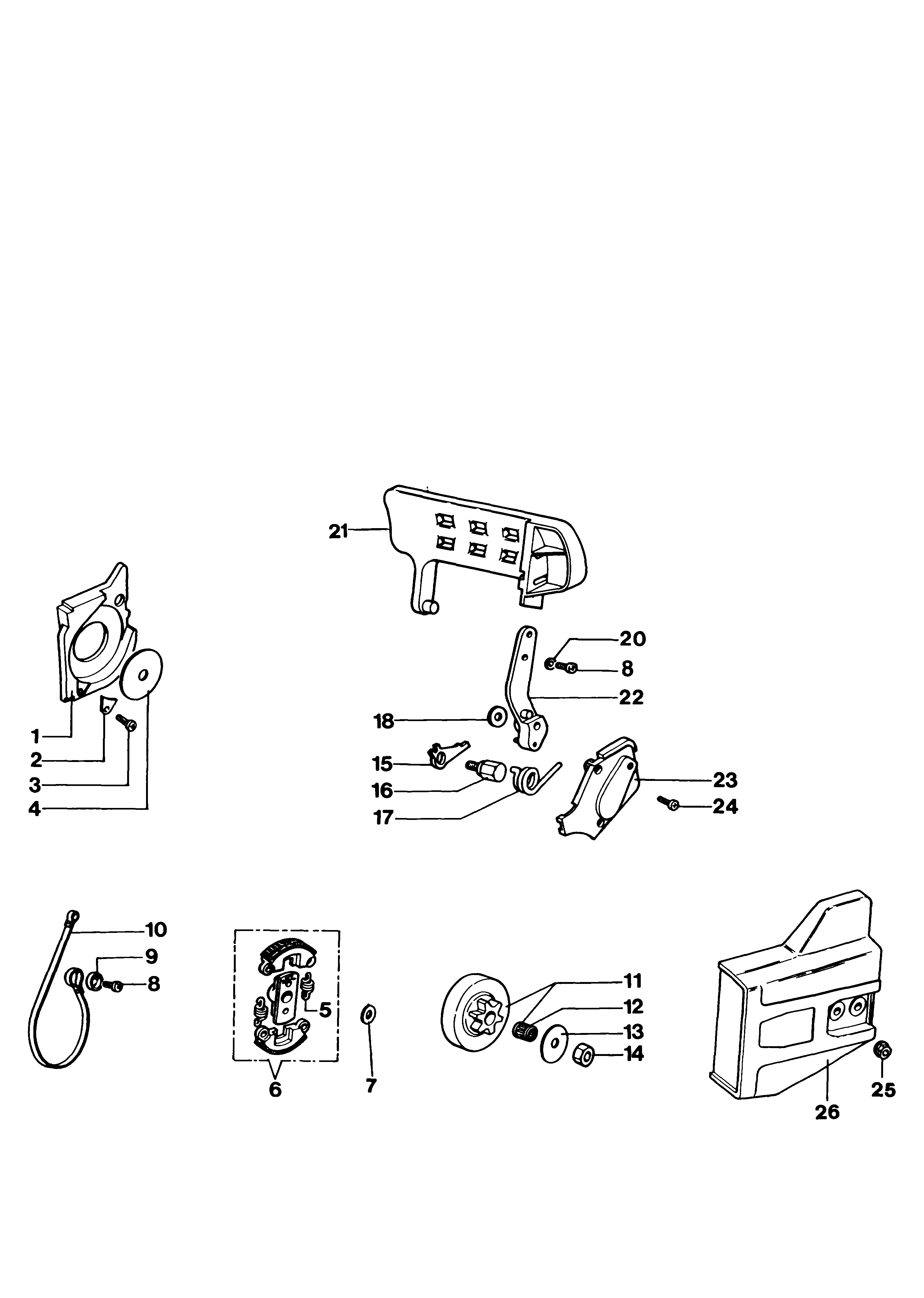

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 093000484 | Bague | Disponible | Voir la pièce |
| 2 | 093000015 | Bride | Disponible | Voir la pièce |
| 3 | 093000141 | Vis | Disponible | Voir la pièce |
| 4 | 093000019 | Rondelle | Disponible | Voir la pièce |
| 6 | 093500479 | Embrayage | Disponible | Voir la pièce |
| 7 | 094500229R | Rondelle | Disponible | Voir la pièce |
| 8 | 093000137R | Vis | Disponible | Voir la pièce |
| 8 | 093000137R | Vis | Disponible | Voir la pièce |
| 9 | 093000016 | Rondelle | Disponible | Voir la pièce |
| 10 | 093000014 | Bande de frein | Disponible | Voir la pièce |
| 11 | 093000308 | Cloche embrayage | Disponible | Voir la pièce |
| 12 | 093000112 | Roulement | Disponible | Voir la pièce |
| 13 | 093000020 | Rondelle | Disponible | Voir la pièce |
| 14 | 093000110R | Ecrou | Disponible | Voir la pièce |
| 15 | 093000011 | Levier | Disponible | Voir la pièce |
| 16 | 093000012 | Pivot | Disponible | Voir la pièce |
| 17 | 093000013 | Ressort | Disponible | Voir la pièce |
| 18 | 004000090 | Rondelle | Disponible | Voir la pièce |
| 20 | 094500454 | Rondelle | Disponible | Voir la pièce |
| 21 | 093500510 | Protection | Disponible | Voir la pièce |
| 22 | 093000009 | Levier | Disponible | Voir la pièce |
| 23 | 093000008 | Couvercle | Disponible | Voir la pièce |
| 24 | 093000138 | Vis | Disponible | Voir la pièce |
| 25 | 004400959R | Ecrou | Disponible | Voir la pièce |
| 26 | 093500423 | Carter chaine | Disponible | Voir la pièce |
