Vue Éclatée 446 BP
Retrouvez les pièces détachées, références et repères disponibles pour 446 BP.

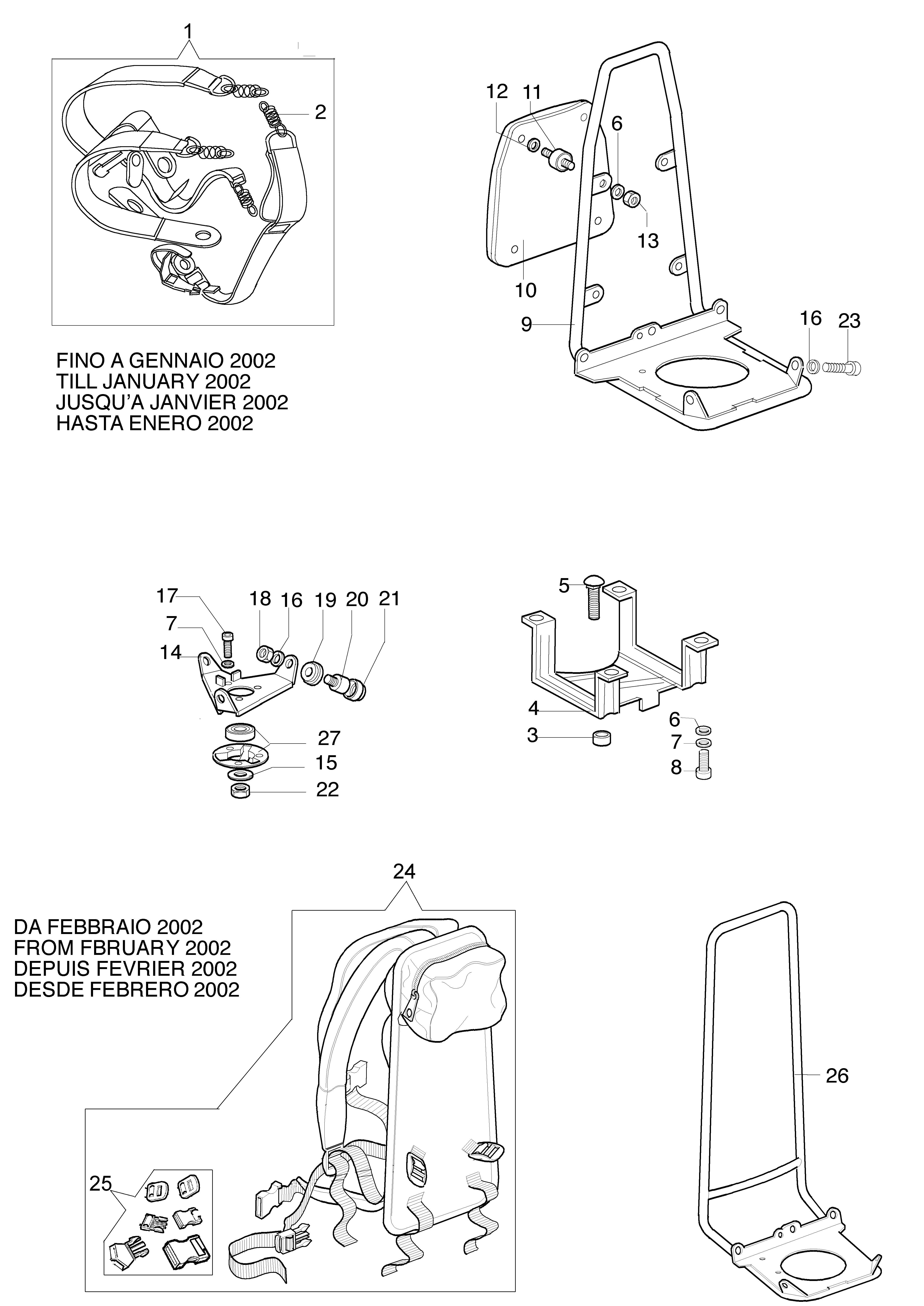

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 4100418AR | Harnais | Disponible | Voir la pièce |
| 2 | 4100146A | Ressort | Disponible | Voir la pièce |
| 3 | 4165023 | Entretoise | Disponible | Voir la pièce |
| 4 | 4193004 | Support | Disponible | Voir la pièce |
| 5 | 3910023 | Vis | Disponible | Voir la pièce |
| 6 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 6 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 7 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 7 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 8 | 3801011R | Vis | Disponible | Voir la pièce |
| 9 | 62022025 | Châssis | Disponible | Voir la pièce |
| 10 | 4100333 | Coussin | Disponible | Voir la pièce |
| 11 | 3058012R | Amortisseur | Disponible | Voir la pièce |
| 12 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 13 | 3912005R | Ecrou | Disponible | Voir la pièce |
| 14 | 4193003 | Support | Disponible | Voir la pièce |
| 15 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 16 | 3819010R | Rondelle | Disponible | Voir la pièce |
| 16 | 3819010R | Rondelle | Disponible | Voir la pièce |
| 17 | 3801008R | Vis | Disponible | Voir la pièce |
| 18 | 034000013R | Ecrou | Disponible | Voir la pièce |
| 19 | 4193030 | Bague | Disponible | Voir la pièce |
| 20 | 3058011R | Amortisseur | Disponible | Voir la pièce |
| 21 | 4193029R | Bague | Disponible | Voir la pièce |
| 22 | 3914014R | Ecrou | Disponible | Voir la pièce |
| 23 | 3806031 | Vis | Disponible | Voir la pièce |
| 24 | 62020030R | Harnais | Disponible | Voir la pièce |
| 25 | 62022030 | Kit accrochages | Disponible | Voir la pièce |
| 26 | 62020031R | Châssis | Disponible | Voir la pièce |
| 27 | 4095138AR | Moyeu | Disponible | Voir la pièce |

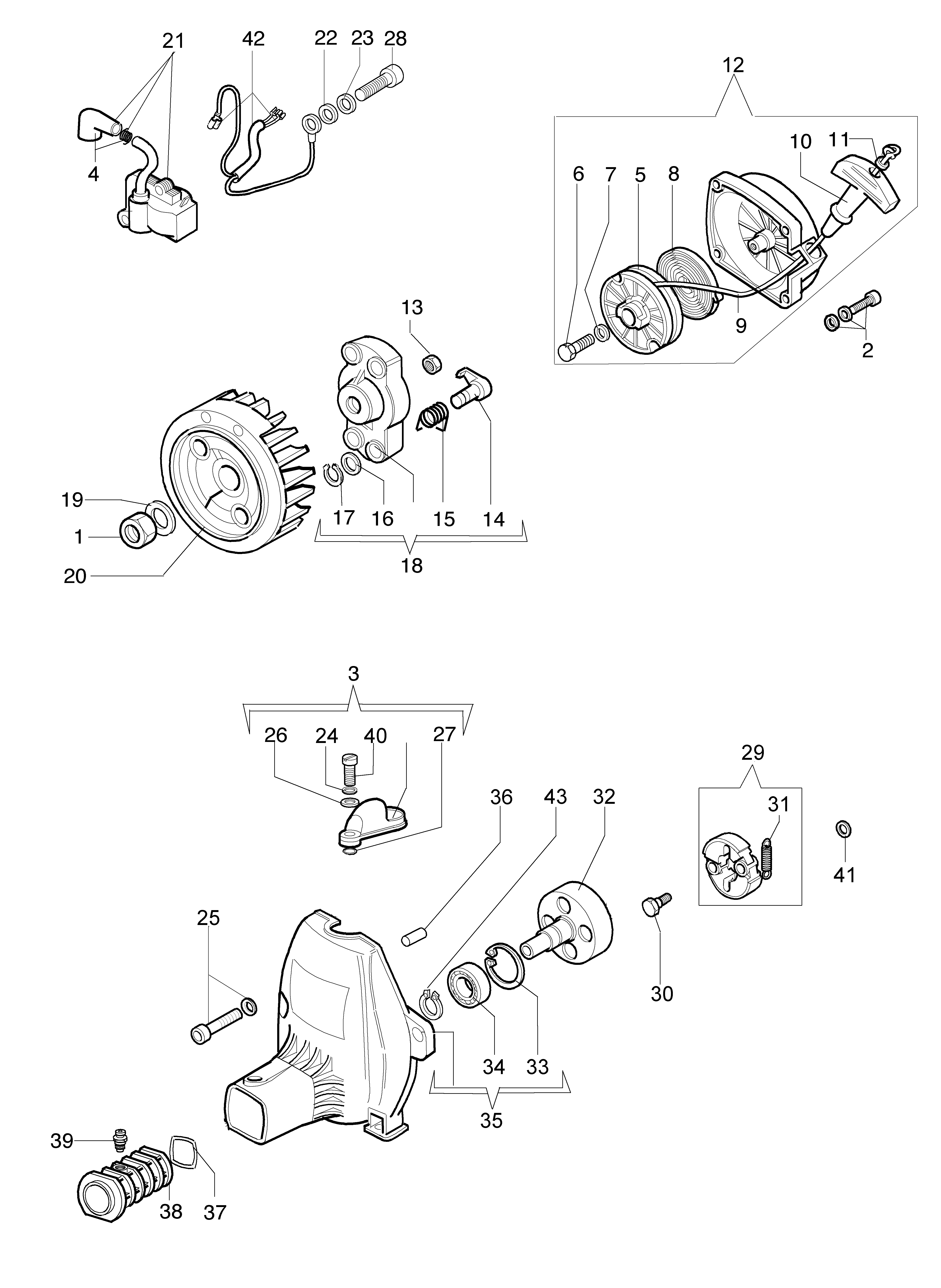

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3912012R | Ecrou | Non reliée | |
| 2 | 4175089AR | Vis | Non reliée | |
| 3 | 61112162BR | Protection | Disponible | Voir la pièce |
| 4 | 4098064R | Capot de bougie | Non reliée | |
| 5 | 4191018BR | Poulie de démarrage | Disponible | Voir la pièce |
| 6 | 3960111R | Vis | Non reliée | |
| 7 | 3918006R | Rondelle | Disponible | Voir la pièce |
| 8 | 004000132R | Ressort | Non reliée | |
| 9 | 4098073R | Cordelette | Disponible | Voir la pièce |
| 10 | 4191020AR | Poignée de démarrage | Non reliée | |
| 11 | 006000829R | Rondelle | Disponible | Voir la pièce |
| 12 | 61042001DR | Demarrage complet | Disponible | Voir la pièce |
| 13 | 3933038 | Ecrou | Disponible | Voir la pièce |
| 14 | 4191016R | Cliquet | Disponible | Voir la pièce |
| 15 | 4191017AR | Ressort | Disponible | Voir la pièce |
| 16 | 3064010R | Bague | Disponible | Voir la pièce |
| 17 | 3024007R | Bague seeger | Disponible | Voir la pièce |
| 18 | 4191143R | Entraineur | Disponible | Voir la pièce |
| 19 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 20 | 61120077R | Volant | Non reliée | |
| 21 | 4196142R | Bobine | Disponible | Voir la pièce |
| 22 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 23 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 24 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 25 | 3801082 | Vis | Disponible | Voir la pièce |
| 26 | 3819010R | Rondelle | Disponible | Voir la pièce |
| 27 | 3049005R | Bague or | Disponible | Voir la pièce |
| 28 | 3801013R | Vis | Disponible | Voir la pièce |
| 29 | 4191153BR | Embrayage | Non reliée | |
| 30 | 4191027FR | Pivot | Disponible | Voir la pièce |
| 31 | 4191028R | Ressort | Disponible | Voir la pièce |
| 32 | 4193005R | Cloche embrayage | Disponible | Voir la pièce |
| 33 | 3025022R | Bague seeger | Disponible | Voir la pièce |
| 34 | 3035042R | Roulement | Disponible | Voir la pièce |
| 35 | 61042024CR | Carter | Non reliée | |
| 36 | 3023008R | Goupille | Disponible | Voir la pièce |
| 37 | 3049021R | Bague or | Disponible | Voir la pièce |
| 38 | 62010001AR | Adaptateur | Disponible | Voir la pièce |
| 39 | 62010005R | Pivot | Disponible | Voir la pièce |
| 40 | 3908032R | Vis | Disponible | Voir la pièce |
| 41 | 3818011AR | Rondelle | Disponible | Voir la pièce |
| 42 | 61110105 | Cable | Disponible | Voir la pièce |
| 43 | 3024015R | Bague seeger | Disponible | Voir la pièce |

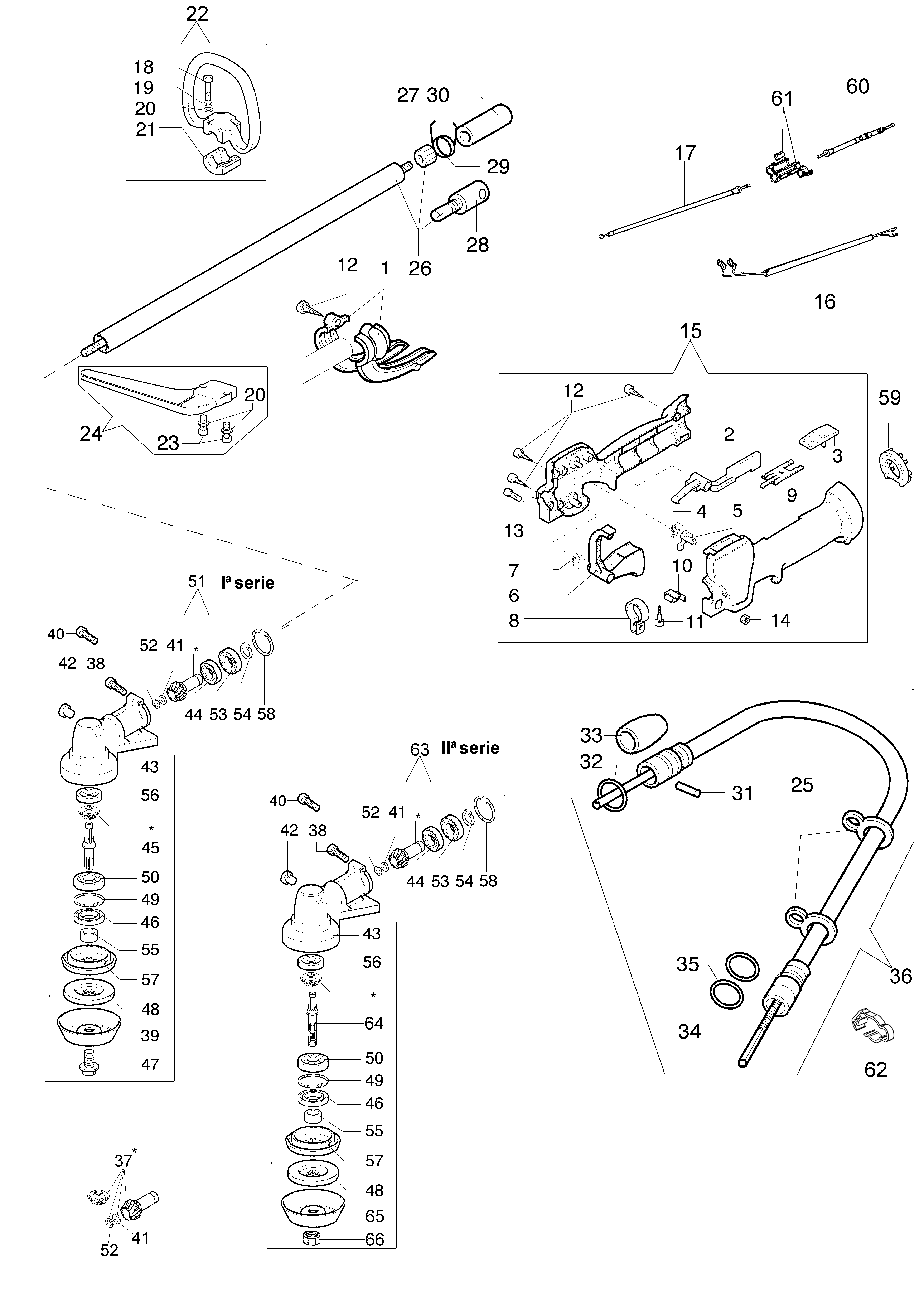

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 62012009 | Protection | Disponible | Voir la pièce |
| 2 | 61040050AR | Levier | Disponible | Voir la pièce |
| 3 | 61040051R | Curseur | Non reliée | |
| 4 | 61040057R | Ressort | Disponible | Voir la pièce |
| 5 | 61040052 | Cliquet | Disponible | Voir la pièce |
| 6 | 61040049R | Levier accelerateur | Non reliée | |
| 7 | 61040056R | Ressort | Disponible | Voir la pièce |
| 8 | 61040055 | Bande | Disponible | Voir la pièce |
| 9 | 61040053R | Bride | Disponible | Voir la pièce |
| 10 | 61040054R | Bride | Disponible | Voir la pièce |
| 11 | 3960061AR | Vis | Disponible | Voir la pièce |
| 12 | 3960067AR | Vis | Disponible | Voir la pièce |
| 12 | 3960067AR | Vis | Disponible | Voir la pièce |
| 13 | 3801011R | Vis | Disponible | Voir la pièce |
| 14 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 15 | 61042021BR | Poignee | Disponible | Voir la pièce |
| 16 | 4100466A | Cable | Disponible | Voir la pièce |
| 17 | 62010010AR | Cable accellerateur | Non reliée | |
| 18 | 3801017R | Vis | Disponible | Voir la pièce |
| 19 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 20 | 3918010R | Rondelle | Disponible | Voir la pièce |
| 20 | 3918010R | Rondelle | Disponible | Voir la pièce |
| 21 | 61040061AR | Collier | Non reliée | |
| 22 | 61042039R | Poignee | Disponible | Voir la pièce |
| 23 | 3801015R | Vis | Disponible | Voir la pièce |
| 24 | 61042026R | Protection | Disponible | Voir la pièce |
| 25 | 62020012 | Fixage | Disponible | Voir la pièce |
| 26 | 4193079R | Tuyau Ø28 | Disponible | Voir la pièce |
| 27 | 4193053R | Arbre | Disponible | Voir la pièce |
| 28 | 4193079R | Tuyau Ø28 | Disponible | Voir la pièce |
| 29 | 4193078R | Ressort | Non reliée | |
| 30 | 4137038 | Connection | Disponible | Voir la pièce |
| 31 | 3022010 | Goupille | Disponible | Voir la pièce |
| 32 | 3049009 | Bague or | Disponible | Voir la pièce |
| 33 | 4197062 | Protection | Disponible | Voir la pièce |
| 34 | 4137005DR | Arbre trasmission | Disponible | Voir la pièce |
| 35 | 3049008R | Bague or | Disponible | Voir la pièce |
| 36 | 62040048R | Flexible | Disponible | Voir la pièce |
| 37 | 61040133A | Kit engranages | Disponible | Voir la pièce |
| 38 | 3901016 | Vis | Disponible | Voir la pièce |
| 38 | 3901016 | Vis | Disponible | Voir la pièce |
| 39 | 4100456R | Protection | Non reliée | |
| 40 | 3901008R | Vis | Disponible | Voir la pièce |
| 40 | 3901008R | Vis | Disponible | Voir la pièce |
| 41 | 4138311A | Rondelle | Disponible | Voir la pièce |
| 41 | 4138311A | Rondelle | Disponible | Voir la pièce |
| 41 | 4138311A | Rondelle | Disponible | Voir la pièce |
| 42 | 61040071R | Bouchon huile | Disponible | Voir la pièce |
| 42 | 61040071R | Bouchon huile | Disponible | Voir la pièce |
| 43 | 61040144R | Boite engrenage | Disponible | Voir la pièce |
| 43 | 61040144R | Boite engrenage | Disponible | Voir la pièce |
| 44 | 3035023R | Roulement | Non reliée | |
| 44 | 3035023R | Roulement | Non reliée | |
| 45 | 61040106A | Pivot | Non reliée | |
| 46 | 3050018R | Bague | Disponible | Voir la pièce |
| 46 | 3050018R | Bague | Disponible | Voir la pièce |
| 47 | 61040074AR | Vis | Non reliée | |
| 48 | 4179089R | Flasque | Disponible | Voir la pièce |
| 48 | 4179089R | Flasque | Disponible | Voir la pièce |
| 49 | 3025022R | Bague seeger | Disponible | Voir la pièce |
| 49 | 3025022R | Bague seeger | Disponible | Voir la pièce |
| 50 | 3034012R | Roulement | Non reliée | |
| 50 | 3034012R | Roulement | Non reliée | |
| 51 | 61250287A | Couple conique Ø28 | Disponible | Voir la pièce |
| 52 | 3025009 | Bague seeger | Disponible | Voir la pièce |
| 52 | 3025009 | Bague seeger | Disponible | Voir la pièce |
| 52 | 3025009 | Bague seeger | Disponible | Voir la pièce |
| 53 | 3035023R | Roulement | Non reliée | |
| 53 | 3035023R | Roulement | Non reliée | |
| 54 | 3024010R | Bague seeger | Disponible | Voir la pièce |
| 54 | 3024010R | Bague seeger | Disponible | Voir la pièce |
| 55 | 61040066R | Entretoise | Non reliée | |
| 55 | 61040066R | Entretoise | Non reliée | |
| 56 | 3034218R | Roulement | Disponible | Voir la pièce |
| 56 | 3034218R | Roulement | Disponible | Voir la pièce |
| 57 | 61040145R | Moyeu | Disponible | Voir la pièce |
| 57 | 61040145R | Moyeu | Disponible | Voir la pièce |
| 58 | 3025019R | Bague | Disponible | Voir la pièce |
| 58 | 3025019R | Bague | Disponible | Voir la pièce |
| 59 | 4193076 | Crochet | Disponible | Voir la pièce |
| 60 | 62020002 | Cable accellerateur | Disponible | Voir la pièce |
| 61 | 044000058A | Joint | Disponible | Voir la pièce |
| 62 | 62030077R | Bande | Disponible | Voir la pièce |
| 63 | 61250237A | Jeu couple conique Ø26 + insert | Disponible | Voir la pièce |
| 64 | 61250054R | Pivot | Disponible | Voir la pièce |
| 65 | 61110074AR | Protection | Non reliée | |
| 66 | 61110075R | Écrou auto-bloquant | Disponible | Voir la pièce |

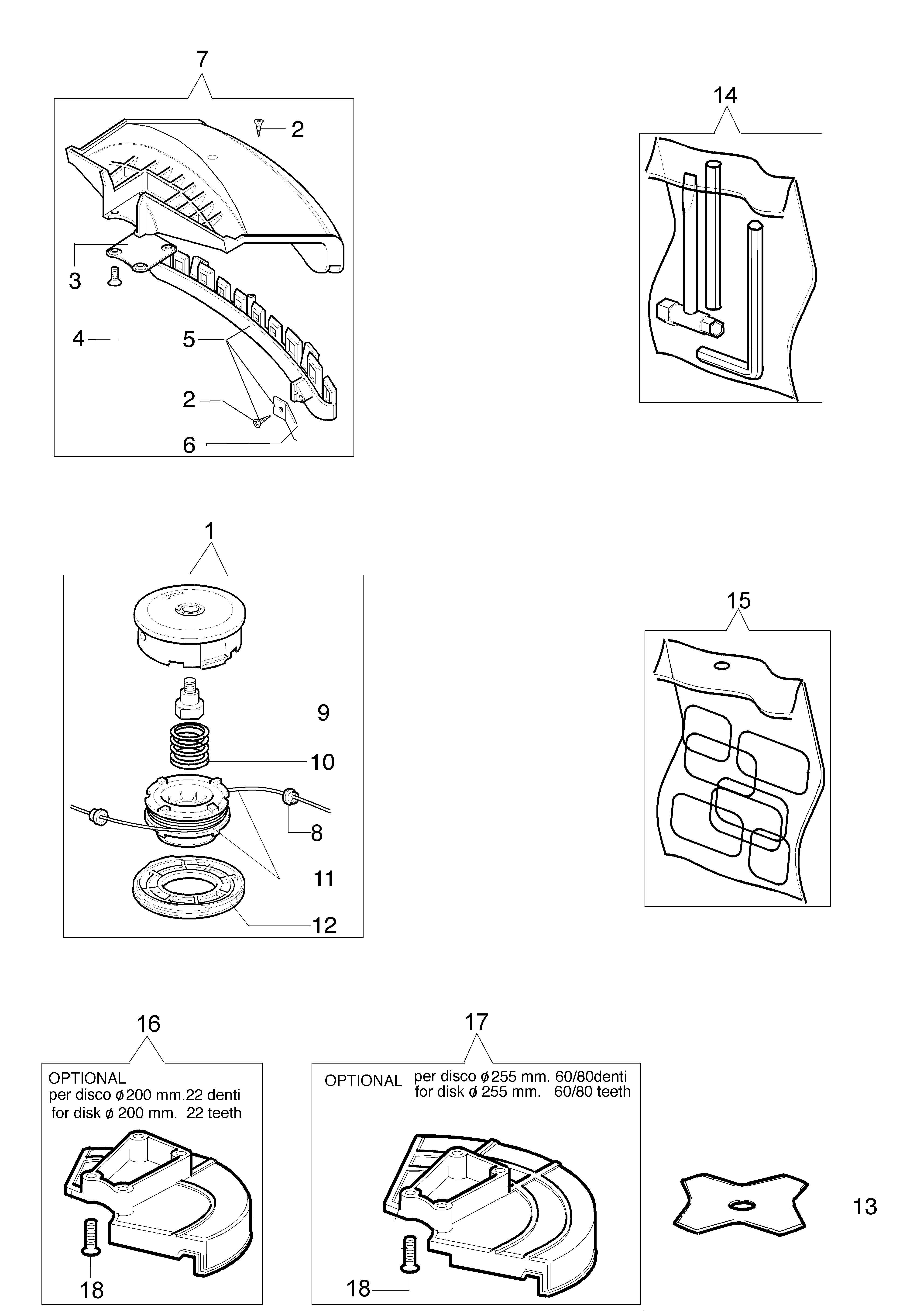

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61459100 | Tete fil nylon cpl. Ø 2,4 | Disponible | Voir la pièce |
| 2 | 3960040R | Vis | Disponible | Voir la pièce |
| 2 | 3960040R | Vis | Disponible | Voir la pièce |
| 3 | 4174278R | Plaquette | Disponible | Voir la pièce |
| 4 | 3802004DR | Vis | Disponible | Voir la pièce |
| 5 | 61330252 | Bande | Non reliée | |
| 6 | 4174275R | Lame | Disponible | Voir la pièce |
| 7 | 61280332 | Kit protection | Non reliée | |
| 8 | 4199005AR | Bague | Disponible | Voir la pièce |
| 9 | 63030009R | Insert (male) | Non reliée | |
| 10 | 4199004R | Ressort | Non reliée | |
| 11 | 4199052 | Bobine | Disponible | Voir la pièce |
| 12 | 4199046 | Couvercle | Disponible | Voir la pièce |
| 13 | 4095563BR | Disque à 4 dents | Non reliée | |
| 14 | 61052031R | Kit outils | Disponible | Voir la pièce |
| 15 | 61120011 | Kit etiquettes | Disponible | Voir la pièce |
| 16 | 4174280R | Schutz | Non reliée | |
| 17 | 4174279R | Schutz | Non reliée | |
| 18 | 3802004DR | Vis | Disponible | Voir la pièce |
| 18 | 3802004DR | Vis | Disponible | Voir la pièce |

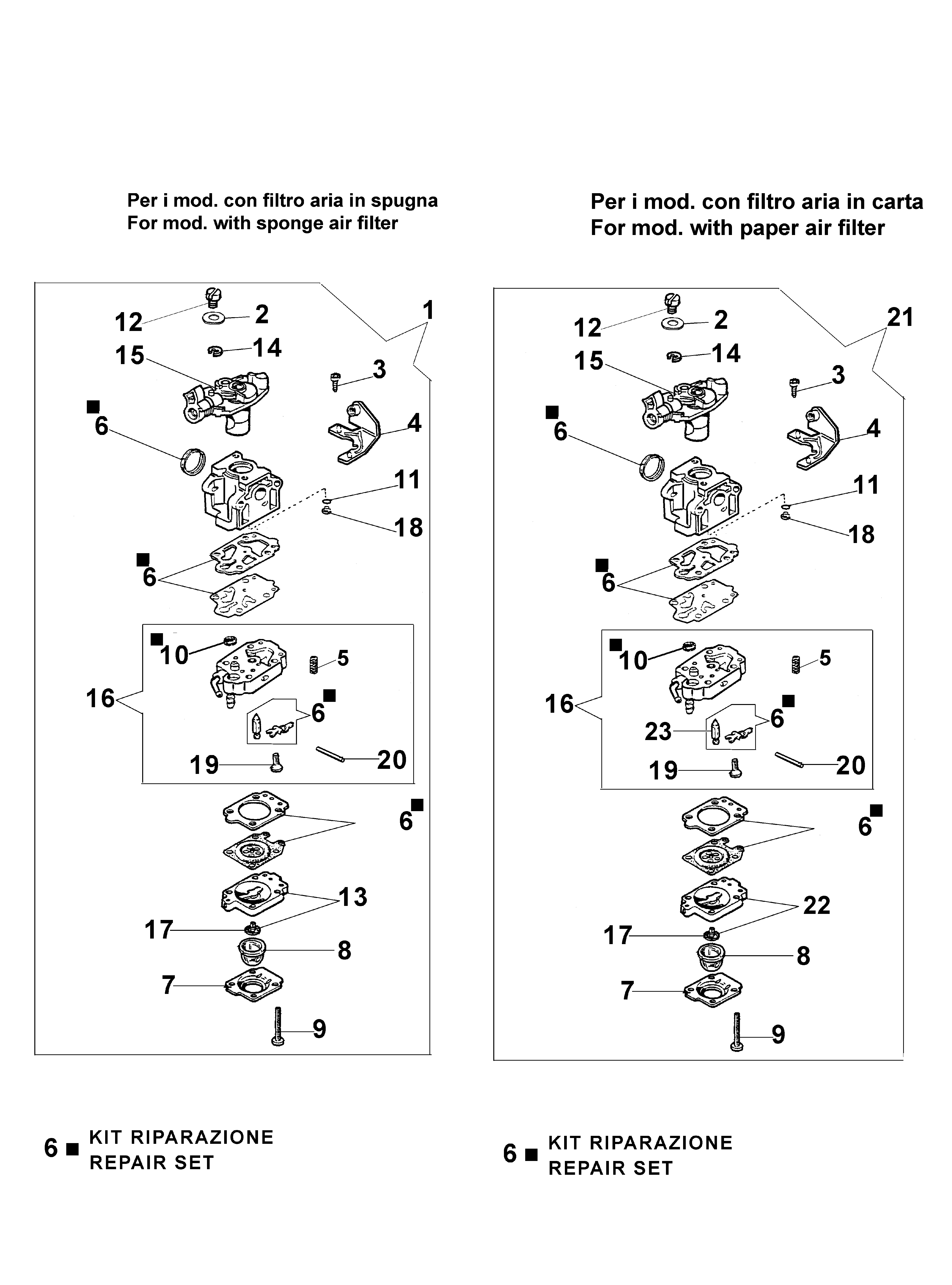

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61110098A | Kit carburateur WYK-143A | Disponible | Voir la pièce |
| 2 | 2318703 | Rondelle | Disponible | Voir la pièce |
| 2 | 2318703 | Rondelle | Disponible | Voir la pièce |
| 3 | 2318580 | Vis | Disponible | Voir la pièce |
| 3 | 2318580 | Vis | Disponible | Voir la pièce |
| 4 | 2318813 | Support | Disponible | Voir la pièce |
| 4 | 2318813 | Support | Disponible | Voir la pièce |
| 5 | 2318568 | Ressort | Disponible | Voir la pièce |
| 5 | 2318568 | Ressort | Disponible | Voir la pièce |
| 6 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 6 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 6 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 6 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 6 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 6 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 6 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 6 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 6 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 6 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 7 | 2318571 | Couvercle | Disponible | Voir la pièce |
| 7 | 2318571 | Couvercle | Disponible | Voir la pièce |
| 8 | 2318572 | Pompe | Disponible | Voir la pièce |
| 8 | 2318572 | Pompe | Disponible | Voir la pièce |
| 9 | 2318585 | Vis | Disponible | Voir la pièce |
| 9 | 2318585 | Vis | Disponible | Voir la pièce |
| 10 | 003300204R | Filtre mix | Non reliée | |
| 10 | 003300204R | Filtre mix | Non reliée | |
| 11 | 2318701 | Bague or | Disponible | Voir la pièce |
| 11 | 2318701 | Bague or | Disponible | Voir la pièce |
| 12 | 2318577 | Ecrou | Disponible | Voir la pièce |
| 12 | 2318577 | Ecrou | Disponible | Voir la pièce |
| 13 | 2318570 | Corp primer | Disponible | Voir la pièce |
| 14 | 2318189 | Bague | Disponible | Voir la pièce |
| 14 | 2318189 | Bague | Disponible | Voir la pièce |
| 15 | 2318843 | Soupape | Disponible | Voir la pièce |
| 15 | 2318843 | Soupape | Disponible | Voir la pièce |
| 16 | 2318842 | Corp pompe | Disponible | Voir la pièce |
| 16 | 2318842 | Corp pompe | Disponible | Voir la pièce |
| 17 | 2318592R | Soupape | Non reliée | |
| 17 | 2318592R | Soupape | Non reliée | |
| 18 | 2318623 | Gicleur | Disponible | Voir la pièce |
| 18 | 2318623 | Gicleur | Disponible | Voir la pièce |
| 19 | 2318569 | Vis | Disponible | Voir la pièce |
| 19 | 2318569 | Vis | Disponible | Voir la pièce |
| 20 | 003300201 | Axe | Disponible | Voir la pièce |
| 20 | 003300201 | Axe | Disponible | Voir la pièce |
| 21 | 2318968BR | Carburateur WYK-143B | Disponible | Voir la pièce |
| 22 | 2318969 | Corp primer | Disponible | Voir la pièce |
| 23 | 2318674 | Kit réparation | Disponible | Voir la pièce |

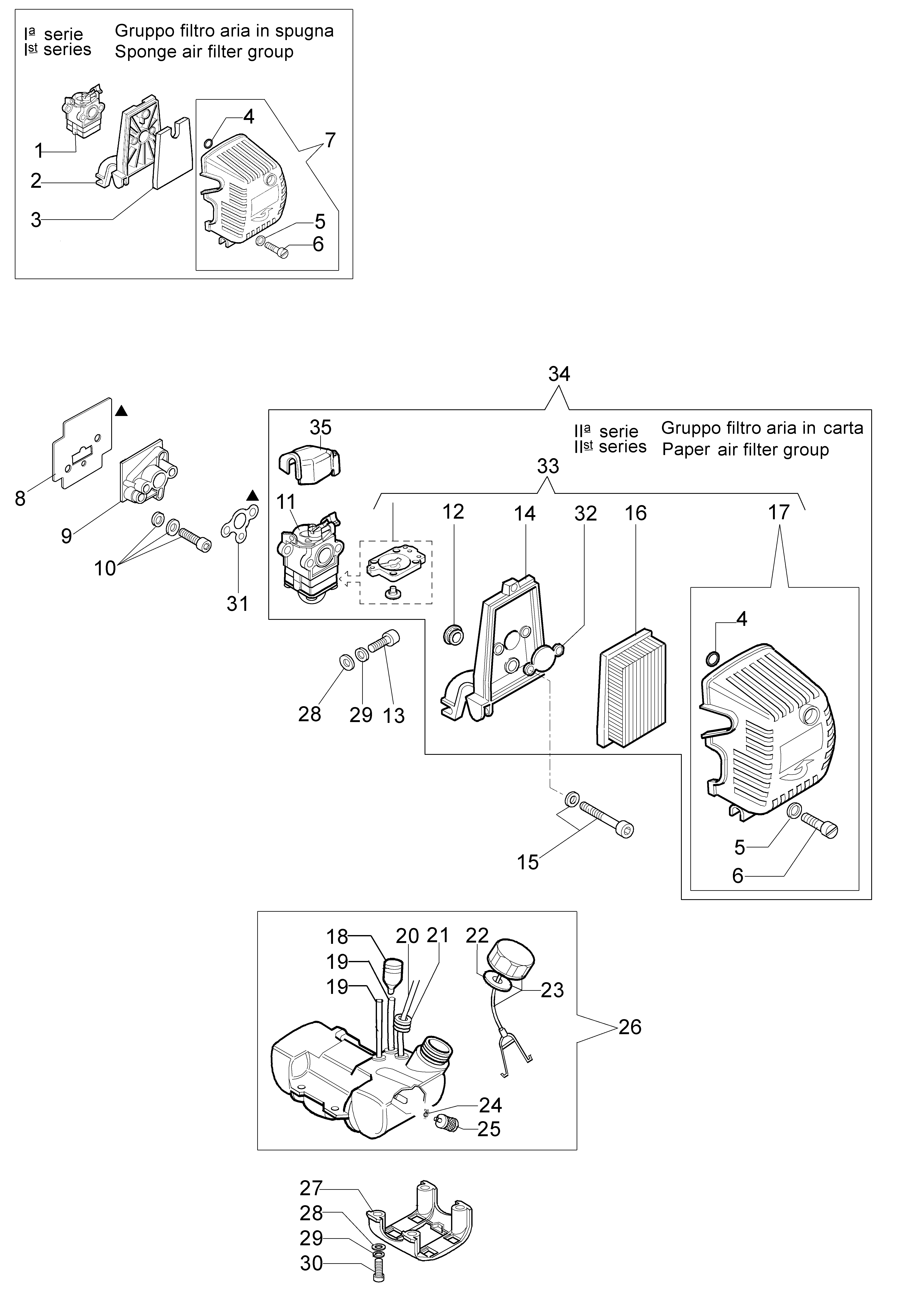

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61110098A | Kit carburateur WYK-143A | Disponible | Voir la pièce |
| 2 | 61112003 | Support filtre | Disponible | Voir la pièce |
| 3 | 61110010AR | Filtre aire | Non reliée | |
| 4 | 008200282R | Bague or | Disponible | Voir la pièce |
| 4 | 008200282R | Bague or | Disponible | Voir la pièce |
| 5 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 5 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 6 | 3908036R | Vis | Non reliée | |
| 6 | 3908036R | Vis | Non reliée | |
| 7 | 61112027 | Couvercle filtre air | Disponible | Voir la pièce |
| 8 | 61110006DR | Joint | Disponible | Voir la pièce |
| 9 | 61110279AR | Bride termique | Non reliée | |
| 10 | 4175124 | Vis | Disponible | Voir la pièce |
| 11 | 2318968BR | Carburateur WYK-143B | Disponible | Voir la pièce |
| 12 | 61120022 | Joint | Disponible | Voir la pièce |
| 13 | 3801011R | Vis | Disponible | Voir la pièce |
| 14 | 61120024AR | Support filtre | Disponible | Voir la pièce |
| 15 | 61112005R | Vis | Non reliée | |
| 16 | 61120018R | Filtre aire | Non reliée | |
| 17 | 61122022BR | Couvercle filtre air | Non reliée | |
| 18 | 61070011AR | Soupape | Disponible | Voir la pièce |
| 19 | 50080134R | Tuyau | Disponible | Voir la pièce |
| 19 | 50080134R | Tuyau | Disponible | Voir la pièce |
| 20 | 3073021AR | Tuyau | Disponible | Voir la pièce |
| 21 | 4161211R | Passetube | Disponible | Voir la pièce |
| 22 | 61070006R | Joint | Disponible | Voir la pièce |
| 23 | 61070079AR | Bouchon | Disponible | Voir la pièce |
| 24 | 4098377R | Bande | Disponible | Voir la pièce |
| 25 | 50010218R | Filtre mix | Disponible | Voir la pièce |
| 26 | 61110267AR | Reservoir | Non reliée | |
| 27 | 61040015CR | Pied | Disponible | Voir la pièce |
| 28 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 28 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 29 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 29 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 30 | 3801013R | Vis | Disponible | Voir la pièce |
| 31 | 61110008CR | Joint | Disponible | Voir la pièce |
| 32 | 61120020A | Bride | Disponible | Voir la pièce |
| 33 | 61120025B | Kit aspiration | Disponible | Voir la pièce |
| 34 | 61110098A | Kit carburateur WYK-143A | Disponible | Voir la pièce |
| 35 | 61120067R | Couvercle | Disponible | Voir la pièce |

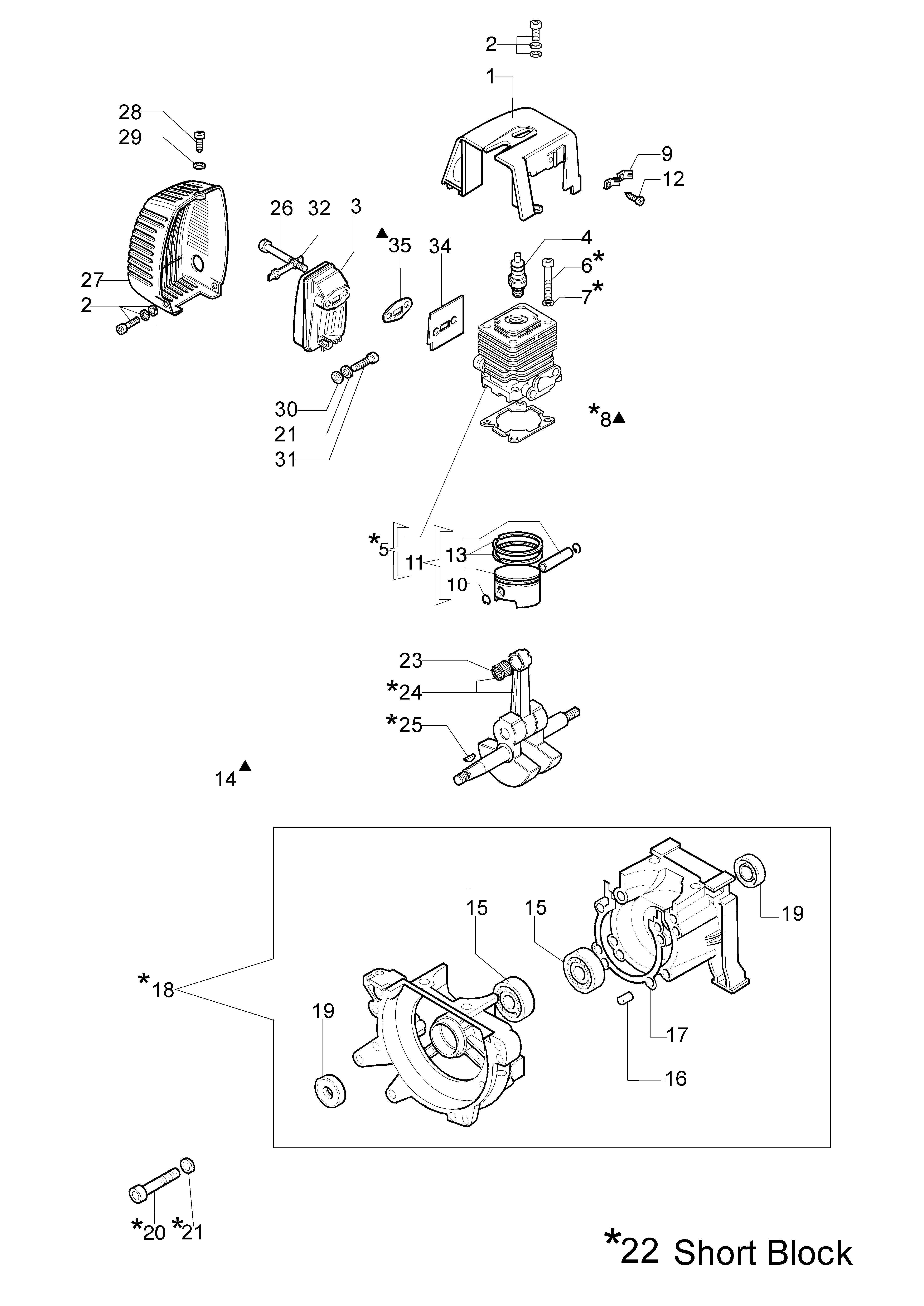

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61110032BR | Capot cylindre | Disponible | Voir la pièce |
| 2 | 4175089AR | Vis | Non reliée | |
| 2 | 4175089AR | Vis | Non reliée | |
| 3 | 61110012FR | Pot | Disponible | Voir la pièce |
| 3 | 62030006R | Pot pour poignées | Disponible | Voir la pièce |
| 4 | 3055101R | Bougie | Non reliée | |
| 5 | 61122014F | Cylindre complet | Disponible | Voir la pièce |
| 6 | 3801034 | Vis | Non reliée | |
| 7 | 3819010R | Rondelle | Disponible | Voir la pièce |
| 8 | 61110005R | Joint | Disponible | Voir la pièce |
| 9 | 4191069BR | Plaque | Disponible | Voir la pièce |
| 10 | 4191005 | Bague | Disponible | Voir la pièce |
| 11 | 61122015C | Piston complet Ø42 | Disponible | Voir la pièce |
| 12 | 3960030R | Vis | Disponible | Voir la pièce |
| 13 | 094000015R | Segment Ø42 | Disponible | Voir la pièce |
| 14 | 61110068B | Kit joints | Disponible | Voir la pièce |
| 15 | 3034012R | Roulement | Non reliée | |
| 15 | 3034012R | Roulement | Non reliée | |
| 16 | 3023008R | Goupille | Disponible | Voir la pièce |
| 17 | 4191012R | Joint | Disponible | Voir la pièce |
| 18 | 61110145A | Carter moteur complet | Disponible | Voir la pièce |
| 19 | 3050015AR | Bague | Non reliée | |
| 19 | 3050015AR | Bague | Non reliée | |
| 20 | 3801035 | Vis | Disponible | Voir la pièce |
| 20 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 21 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 21 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 22 | 61122021R | Short block | Non reliée | |
| 23 | 3037014R | Roulement | Disponible | Voir la pièce |
| 24 | 4191214 | Vilebrequin | Disponible | Voir la pièce |
| 25 | 3028013R | Clavette | Disponible | Voir la pièce |
| 26 | 3806054AR | Vis | Disponible | Voir la pièce |
| 27 | 61110230BR | Couvre-pot | Disponible | Voir la pièce |
| 28 | 3960017AR | Vis | Disponible | Voir la pièce |
| 29 | 3916004R | Rondelle | Disponible | Voir la pièce |
| 30 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 31 | 3801011R | Vis | Disponible | Voir la pièce |
| 32 | 61110017R | Bride | Disponible | Voir la pièce |
| 34 | 61110046R | Joint | Non reliée | |
| 35 | 61110054R | Joint | Disponible | Voir la pièce |
