Vue Éclatée OM 92C/13,5M Cat.2007
Retrouvez les pièces détachées, références et repères disponibles pour OM 92C/13,5M Cat.2007.

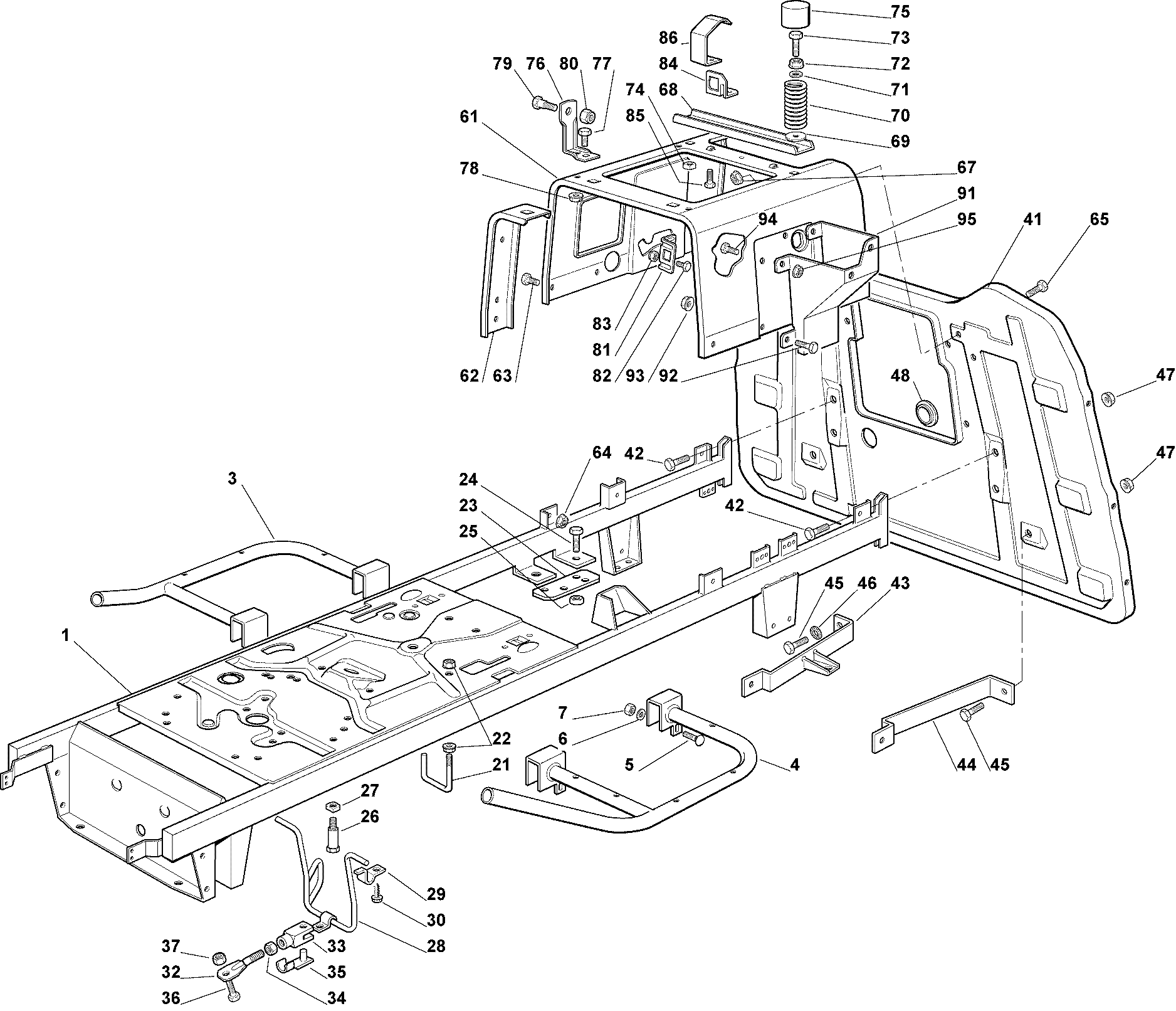

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G82800083E1 | Châssis | Disponible | Voir la pièce |
| 3 | G82800019E0 | Support | Disponible | Voir la pièce |
| 4 | G82800021E0 | Support | Disponible | Voir la pièce |
| 5 | G112815240E0 | Vis | Disponible | Voir la pièce |
| 6 | G112523040E0 | Rondelle | Disponible | Voir la pièce |
| 7 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 21 | - | N | Non reliée | |
| 22 | - | N | Non reliée | |
| 23 | - | N | Non reliée | |
| 24 | - | N | Non reliée | |
| 25 | - | N | Non reliée | |
| 26 | G25580023E0 | Guide | Disponible | Voir la pièce |
| 27 | G112360425E0 | Ecrou | Disponible | Voir la pièce |
| 28 | G325270320E0 | Guide | Disponible | Voir la pièce |
| 29 | G25774299E0 | Etrier | Disponible | Voir la pièce |
| 30 | G112735120E0 | Vis | Disponible | Voir la pièce |
| 32 | G82000505E0 | Entretoise | Disponible | Voir la pièce |
| 33 | G118399000E0 | Fourchette | Disponible | Voir la pièce |
| 34 | G112292100E0 | Ecrou | Disponible | Voir la pièce |
| 35 | G118210200E0 | Bague | Disponible | Voir la pièce |
| 36 | G112793102E0 | Vis | Disponible | Voir la pièce |
| 37 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 41 | G382547021E3 | Plaquette | Disponible | Voir la pièce |
| 42 | G112792611E0 | Vis | Disponible | Voir la pièce |
| 42 | G112792611E0 | Vis | Disponible | Voir la pièce |
| 43 | G82650201E1 | Renforcement | Disponible | Voir la pièce |
| 44 | G25650046E0 | Renforcement | Disponible | Voir la pièce |
| 45 | G112792611E0 | Vis | Disponible | Voir la pièce |
| 45 | G112792611E0 | Vis | Disponible | Voir la pièce |
| 46 | G112540260E0 | Rondelle | Disponible | Voir la pièce |
| 47 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 47 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 48 | G22110275E0 | Bouchon | Disponible | Voir la pièce |
| 61 | G325785119E1 | Support | Disponible | Voir la pièce |
| 62 | G25650055E0 | Renforcement | Disponible | Voir la pièce |
| 63 | G12790781E0 | Vis | Disponible | Voir la pièce |
| 64 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 65 | G12790781E0 | Vis | Disponible | Voir la pièce |
| 67 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 68 | G25650056E0 | Renforcement | Disponible | Voir la pièce |
| 69 | G112523060E0R | Rondelle | Non reliée | |
| 70 | G125430205E1 | Ressort | Disponible | Voir la pièce |
| 71 | G112521350E0 | Rondelle | Disponible | Voir la pièce |
| 72 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 73 | G125943001E0 | Vis | Disponible | Voir la pièce |
| 74 | G112360420E0 | Ecrou | Disponible | Voir la pièce |
| 75 | G325122000E2 | Carter embrague | Disponible | Voir la pièce |
| 76 | G25755008E0 | Equere support | Disponible | Voir la pièce |
| 77 | G112792611E0 | Vis | Disponible | Voir la pièce |
| 78 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 79 | G122524970E2 | Pivot | Disponible | Voir la pièce |
| 80 | G112155010E0 | Ecrou | Disponible | Voir la pièce |
| 81 | G325755016E0 | Equere support | Disponible | Voir la pièce |
| 82 | G112727796E0R | Vis | Non reliée | |
| 83 | G112154330E0 | Ecrou | Disponible | Voir la pièce |
| 84 | G325755025E2 | Equere support | Disponible | Voir la pièce |
| 85 | G112731580E0 | Vis | Disponible | Voir la pièce |
| 86 | G325430255E0 | Ressort | Disponible | Voir la pièce |
| 91 | G325785057E0 | Support | Disponible | Voir la pièce |
| 92 | G12790781E0 | Vis | Disponible | Voir la pièce |
| 93 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 94 | G12790781E0 | Vis | Disponible | Voir la pièce |
| 95 | G112154510E0 | Ecrou | Disponible | Voir la pièce |

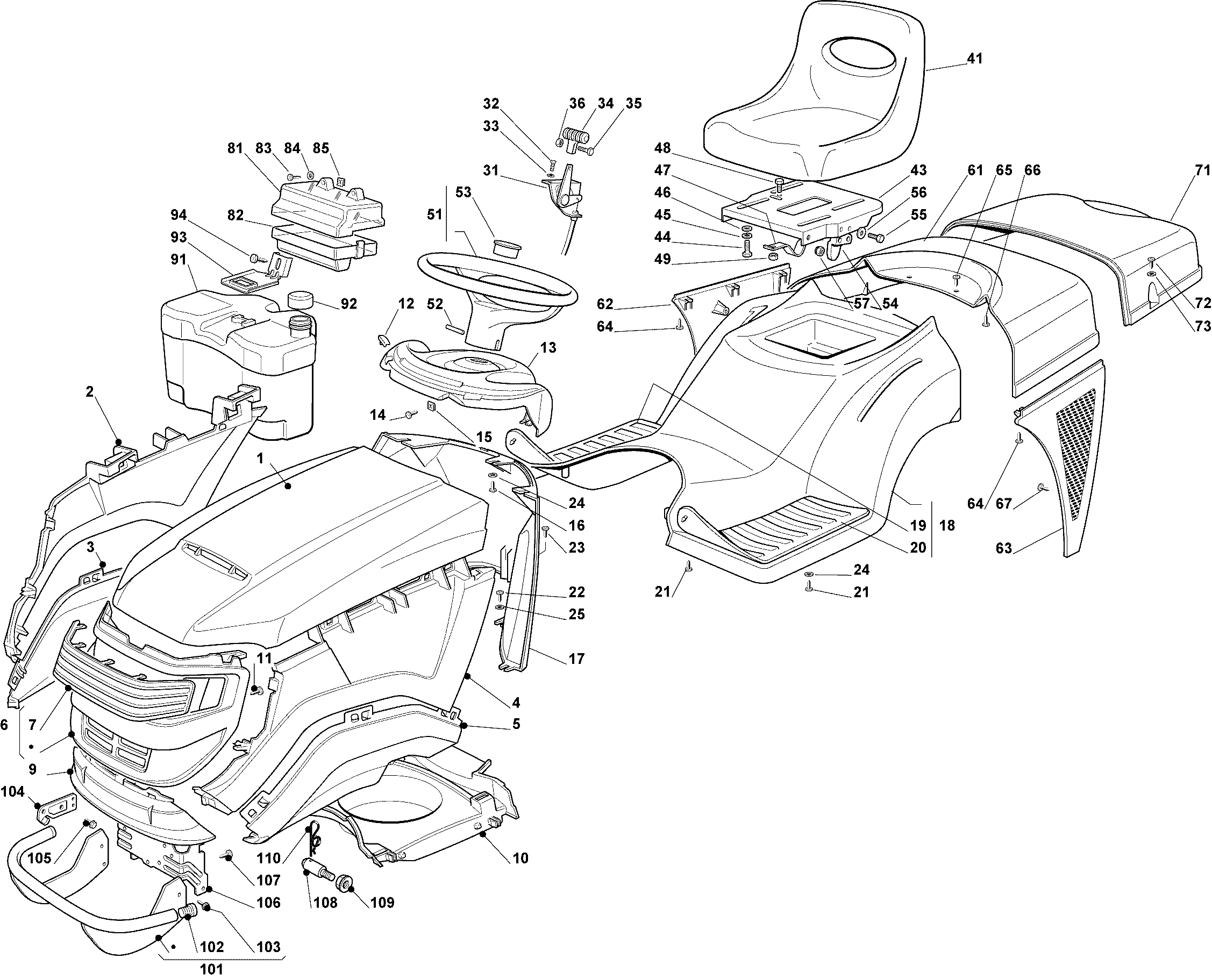

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G325076876E0 | Capot superieur | Disponible | Voir la pièce |
| 2 | G325207163E0 | Capot superieur dr | Disponible | Voir la pièce |
| 3 | G325207164E0 | Capot droite | Disponible | Voir la pièce |
| 4 | G382394623E0 | Capot left | Disponible | Voir la pièce |
| 5 | G325207166E0 | Capot inferieur | Disponible | Voir la pièce |
| 6 | G382394618E0 | Capot avant | Disponible | Voir la pièce |
| 7 | G325410878E0 | Masque | Disponible | Voir la pièce |
| 9 | G325076878E0 | Capot avant | Disponible | Voir la pièce |
| 10 | G325108031E0 | Carter | Disponible | Voir la pièce |
| 12 | G125260000E0 | Anneau ressort | Disponible | Voir la pièce |
| 13 | G25120179E0 | Tableau de bord | Disponible | Voir la pièce |
| 14 | G112735110E0 | Vis | Disponible | Voir la pièce |
| 15 | G112437502E0 | Plaque | Disponible | Voir la pièce |
| 16 | G112735420E0R | Vis | Non reliée | |
| 17 | G325785053E1 | Support | Disponible | Voir la pièce |
| 18 | G382110015E2 | Couverture | Disponible | Voir la pièce |
| 19 | G125110264E1 | Couvrecourroie | Disponible | Voir la pièce |
| 20 | G125110263E1 | Couvrecourroie | Disponible | Voir la pièce |
| 21 | G112735410E0 | Vis | Disponible | Voir la pièce |
| 21 | G112735410E0 | Vis | Disponible | Voir la pièce |
| 22 | G112735420E0R | Vis | Non reliée | |
| 23 | G112728680E0 | Vis | Disponible | Voir la pièce |
| 24 | G112523040E0 | Rondelle | Disponible | Voir la pièce |
| 24 | G112523040E0 | Rondelle | Disponible | Voir la pièce |
| 25 | G112523050E0 | Rondelle | Disponible | Voir la pièce |
| 31 | G182000207E0 | Accelerateur | Disponible | Voir la pièce |
| 32 | G12788512E0 | Vis | Disponible | Voir la pièce |
| 33 | G112581200E0 | Rondelle | Disponible | Voir la pièce |
| 34 | G125394501E0 | Poignée | Disponible | Voir la pièce |
| 35 | G112726388E0 | Vis | Disponible | Voir la pièce |
| 36 | G112290800E0 | Ecrou | Disponible | Voir la pièce |
| 41 | G125722488E0R | Siege | Non reliée | |
| 43 | G325547033E2 | Support siege | Non reliée | |
| 44 | G112793101E0 | Vis | Disponible | Voir la pièce |
| 45 | G112583500E0 | Rondelle | Disponible | Voir la pièce |
| 46 | G112523060E0R | Rondelle | Non reliée | |
| 47 | G125430223E2 | Ressort | Disponible | Voir la pièce |
| 48 | G112727796E0R | Vis | Non reliée | |
| 49 | G112154330E0 | Ecrou | Disponible | Voir la pièce |
| 51 | G125961217E1 | Volant | Disponible | Voir la pièce |
| 52 | G112620300E0 | Goupille | Disponible | Voir la pièce |
| 53 | G325120230E0 | Bouchon | Disponible | Voir la pièce |
| 54 | G327063021E1 | Camme | Disponible | Voir la pièce |
| 55 | G112789100E0 | Vis | Disponible | Voir la pièce |
| 56 | G112523020E0 | Rondelle | Disponible | Voir la pièce |
| 57 | G112154330E0 | Ecrou | Disponible | Voir la pièce |
| 61 | G325110127E2 | Couverture | Disponible | Voir la pièce |
| 62 | G125600033E0 | Protection | Disponible | Voir la pièce |
| 63 | G125600034E0 | Protection | Disponible | Voir la pièce |
| 64 | G112735420E0R | Vis | Non reliée | |
| 64 | G112735420E0R | Vis | Non reliée | |
| 65 | G112735120E0 | Vis | Disponible | Voir la pièce |
| 66 | G112735420E0R | Vis | Non reliée | |
| 67 | G112735420E0R | Vis | Non reliée | |
| 71 | G325110126E1 | Couverture | Disponible | Voir la pièce |
| 72 | G112729601E1 | Vis | Disponible | Voir la pièce |
| 73 | G112521331E0 | Rondelle | Disponible | Voir la pièce |
| 81 | G125600020E0 | Protection | Disponible | Voir la pièce |
| 82 | G125600021E1 | Protection | Disponible | Voir la pièce |
| 83 | G112728460E0 | Vis | Disponible | Voir la pièce |
| 84 | G112523020E0 | Rondelle | Disponible | Voir la pièce |
| 85 | G112437502E0 | Plaque | Disponible | Voir la pièce |
| 91 | G125735116E2 | Reservoir | Disponible | Voir la pièce |
| 92 | G125795000E1 | Bouchon | Disponible | Voir la pièce |
| 93 | G25774258E0 | Support | Disponible | Voir la pièce |
| 94 | G112735110E0 | Vis | Disponible | Voir la pièce |
| 101 | G382869025E0 | Protection | Disponible | Voir la pièce |
| 102 | G118737860E0 | Bouchon | Disponible | Voir la pièce |
| 103 | G112735120E0 | Vis | Disponible | Voir la pièce |
| 104 | G325547159E1 | Plaque | Disponible | Voir la pièce |
| 105 | G112731580E0 | Vis | Disponible | Voir la pièce |
| 106 | G325774301E2 | Support | Disponible | Voir la pièce |
| 107 | G112735420E0R | Vis | Non reliée | |
| 108 | G125510169E1R | Pivot | Non reliée | |
| 109 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 110 | G112141418E0 | Goupille | Disponible | Voir la pièce |

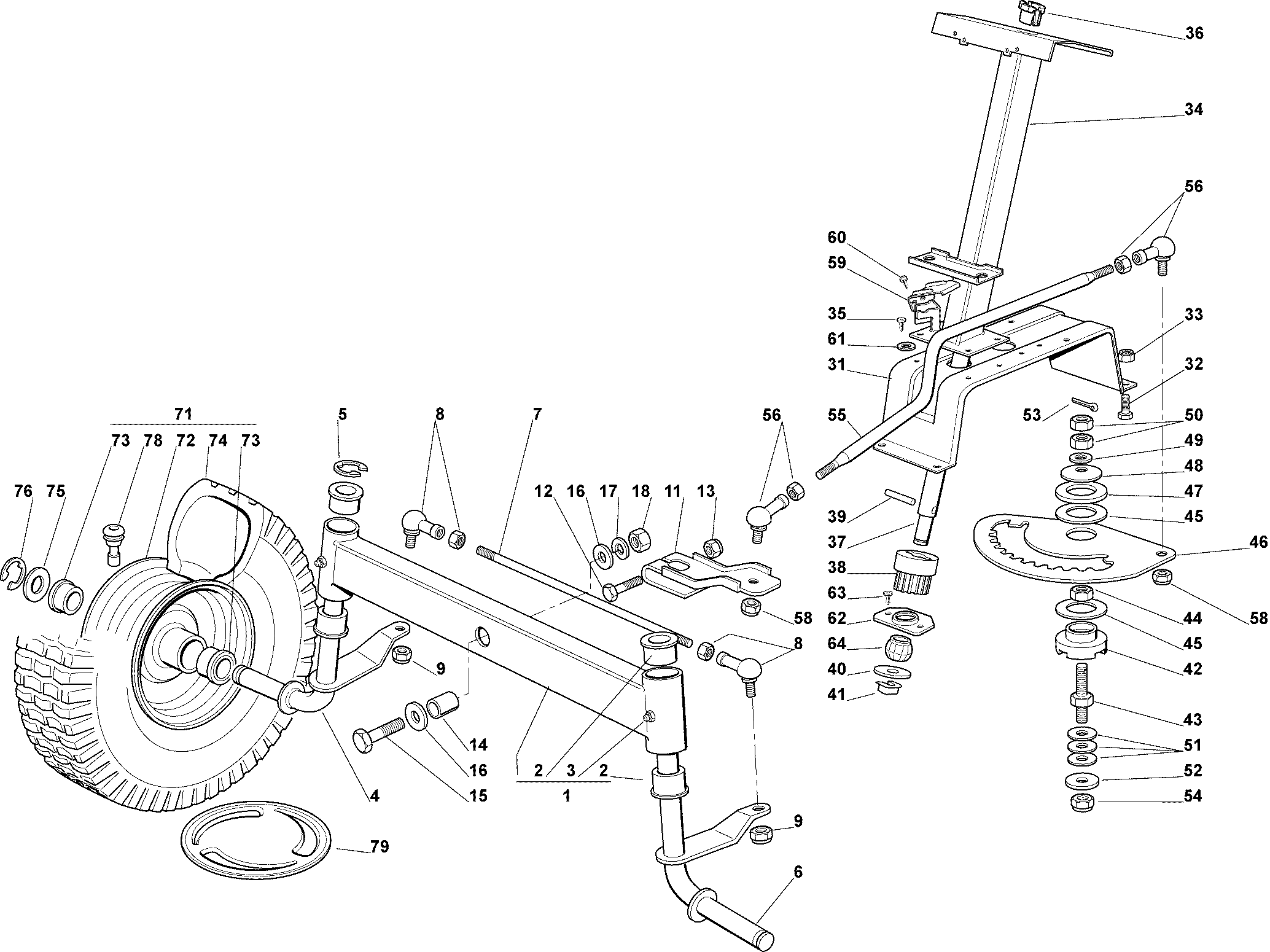

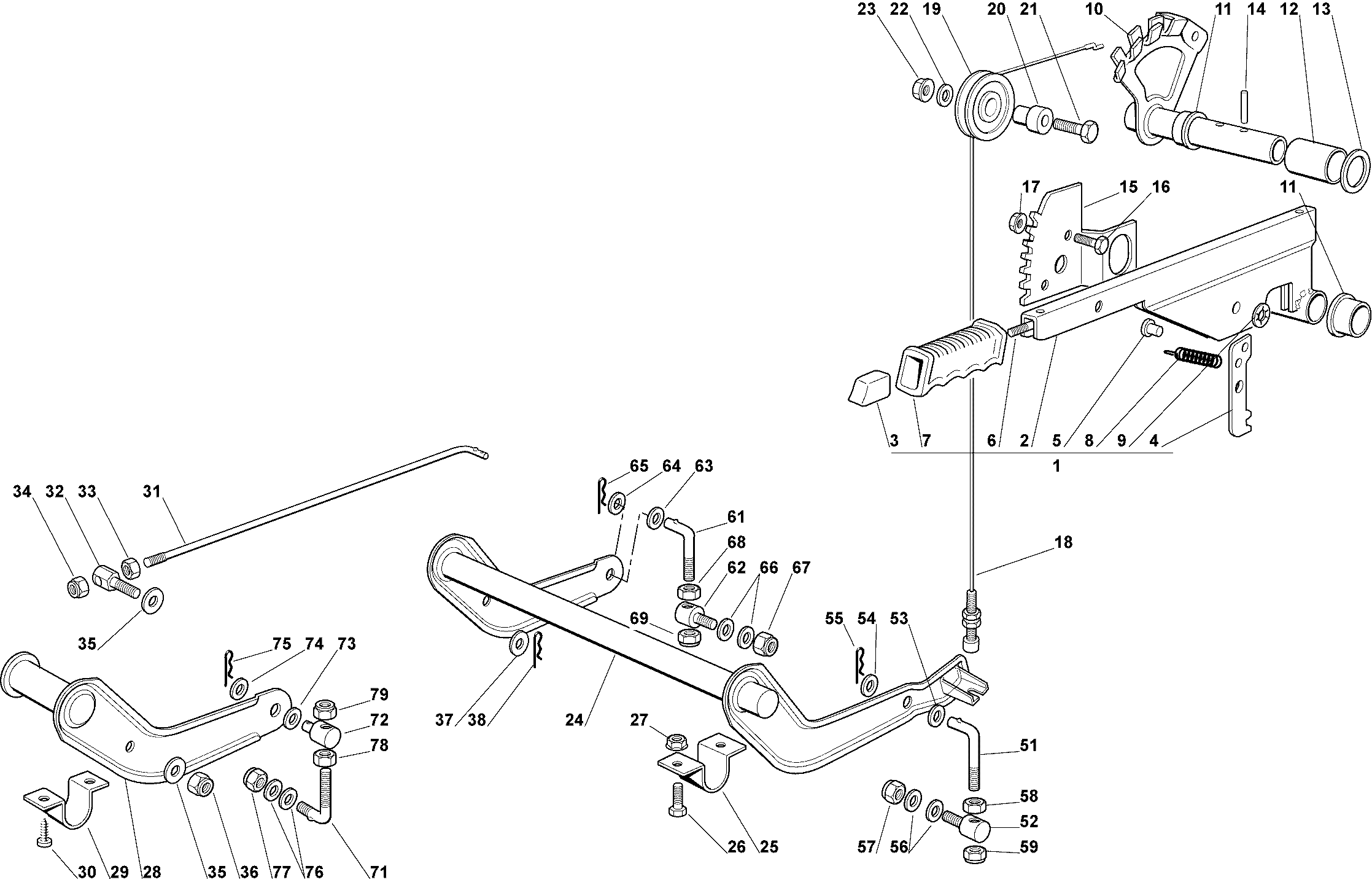

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G82034008E0 | Balancier | Disponible | Voir la pièce |
| 2 | G125034002E1 | Bague | Disponible | Voir la pièce |
| 2 | G125034002E1 | Bague | Disponible | Voir la pièce |
| 3 | G112379511E0 | Graisseur | Disponible | Voir la pièce |
| 4 | G382230355E1 | Fuse | Disponible | Voir la pièce |
| 5 | G112001000E0 | Bague | Disponible | Voir la pièce |
| 6 | G382230357E1 | Fuse | Disponible | Voir la pièce |
| 7 | G25840006E0 | Entretoise | Disponible | Voir la pièce |
| 8 | G122746609E0 | Joint | Disponible | Voir la pièce |
| 8 | G122746609E0 | Joint | Disponible | Voir la pièce |
| 9 | G112156602E0 | Ecrou | Disponible | Voir la pièce |
| 9 | G112156602E0 | Ecrou | Disponible | Voir la pièce |
| 11 | G325318142E0 | Levier | Disponible | Voir la pièce |
| 12 | G112692390E0 | Vis | Disponible | Voir la pièce |
| 13 | G112156602E0 | Ecrou | Disponible | Voir la pièce |
| 14 | G125160016E1 | Entretoise | Disponible | Voir la pièce |
| 15 | G112692695E0 | Vis | Disponible | Voir la pièce |
| 16 | G112523090E0 | Rondelle | Disponible | Voir la pièce |
| 16 | G112523090E0 | Rondelle | Disponible | Voir la pièce |
| 17 | G112587100E0 | Rondelle | Disponible | Voir la pièce |
| 18 | G112295300E0 | Ecrou | Disponible | Voir la pièce |
| 31 | G325785101E0 | Support | Disponible | Voir la pièce |
| 32 | G112792611E0 | Vis | Disponible | Voir la pièce |
| 33 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 34 | G382785135E0 | Support | Disponible | Voir la pièce |
| 35 | G112735120E0 | Vis | Disponible | Voir la pièce |
| 36 | G325038004E0 | Bague | Disponible | Voir la pièce |
| 37 | G25520004E0 | Planton | Disponible | Voir la pièce |
| 38 | G125570000E2 | Pignon | Disponible | Voir la pièce |
| 39 | G112622650E0 | Goupille | Disponible | Voir la pièce |
| 40 | G112521370E0 | Rondelle | Disponible | Voir la pièce |
| 41 | G112436030E0 | Plaquette | Disponible | Voir la pièce |
| 42 | G125040617E0 | Bague | Disponible | Voir la pièce |
| 43 | G25510065E1 | Pivot | Disponible | Voir la pièce |
| 44 | G112295200E0 | Ecrou | Disponible | Voir la pièce |
| 45 | G325670012E0 | Rondelle | Disponible | Voir la pièce |
| 45 | G325670012E0 | Rondelle | Disponible | Voir la pièce |
| 46 | G325735507E0 | Secteur | Disponible | Voir la pièce |
| 47 | G325670014E0 | Rondelle | Disponible | Voir la pièce |
| 48 | G122160400E0 | Disque | Non reliée | |
| 49 | G112521360E0 | Rondelle | Disponible | Voir la pièce |
| 50 | G112295200E0 | Ecrou | Disponible | Voir la pièce |
| 51 | G322672150E0 | Rondelle | Disponible | Voir la pièce |
| 52 | G112523080E0 | Rondelle | Disponible | Voir la pièce |
| 53 | G112141418E0 | Goupille | Disponible | Voir la pièce |
| 54 | G112156602E0 | Ecrou | Disponible | Voir la pièce |
| 55 | G125033025E0 | Tige | Disponible | Voir la pièce |
| 56 | G122746609E0 | Joint | Disponible | Voir la pièce |
| 56 | G122746609E0 | Joint | Disponible | Voir la pièce |
| 58 | G112156602E0 | Ecrou | Disponible | Voir la pièce |
| 58 | G112156602E0 | Ecrou | Disponible | Voir la pièce |
| 59 | - | N | Non reliée | |
| 60 | - | N | Non reliée | |
| 61 | G112521340E0 | Rondelle | Disponible | Voir la pièce |
| 62 | G325785213E1 | Support | Disponible | Voir la pièce |
| 63 | G112729601E1 | Vis | Disponible | Voir la pièce |
| 64 | G325743000E0 | Joint | Disponible | Voir la pièce |
| 71 | G382680002E2 | Roue | Disponible | Voir la pièce |
| 71 | G82680005E1 | Roue | Disponible | Voir la pièce |
| 72 | G182000590E1 | Bandage roue | Disponible | Voir la pièce |
| 73 | G125122200E2 | Roulement | Disponible | Voir la pièce |
| 73 | G125122200E2 | Roulement | Disponible | Voir la pièce |
| 74 | G125590000E0 | Pneumatique | Disponible | Voir la pièce |
| 75 | G125670005E2 | Rondelle | Disponible | Voir la pièce |
| 76 | G112001000E0 | Bague | Disponible | Voir la pièce |
| 78 | G125950000E0 | Soupape | Disponible | Voir la pièce |
| 79 | G382110252E0 | Enjoliveur | Disponible | Voir la pièce |

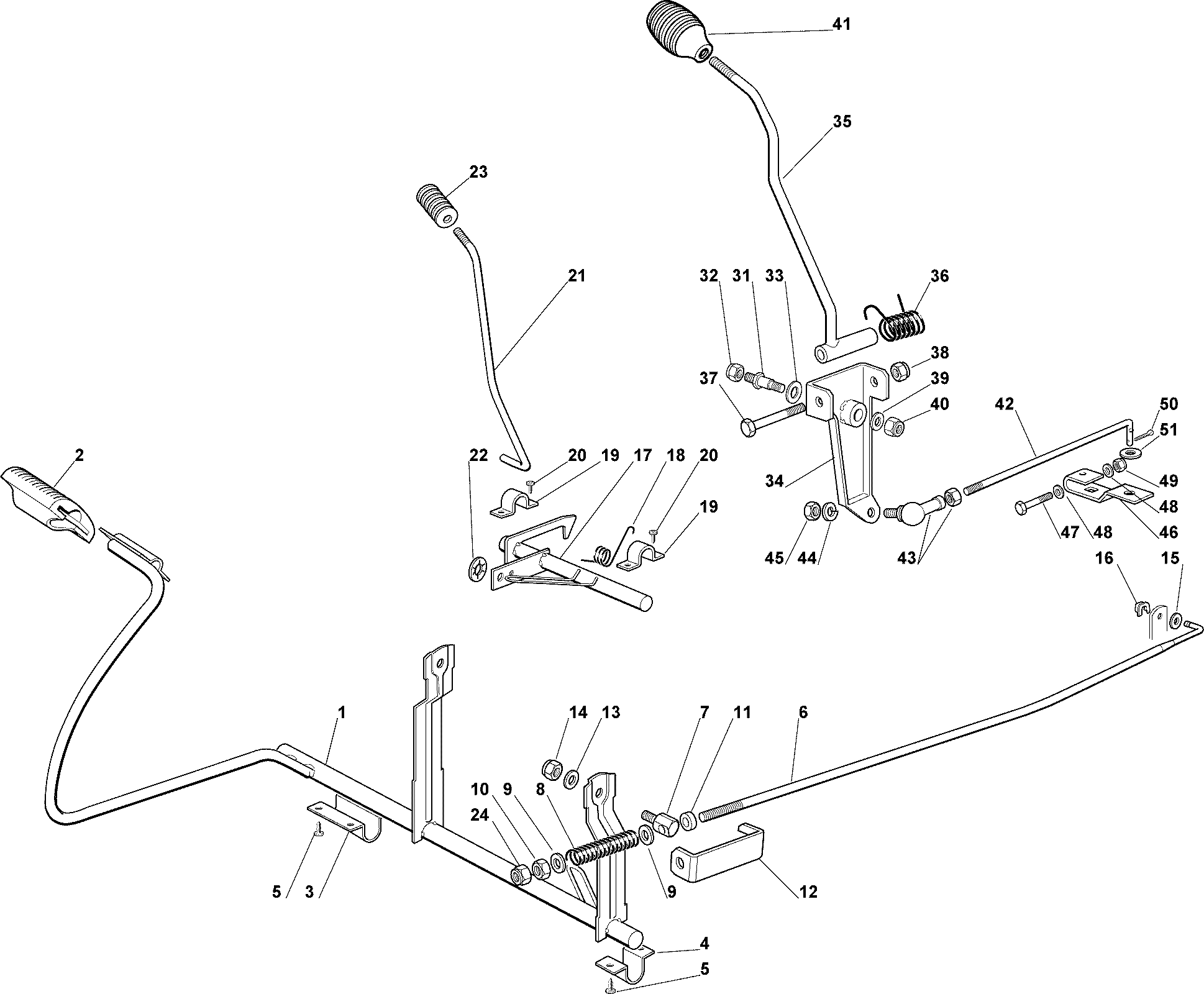

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G382500002E1 | Pedale | Disponible | Voir la pièce |
| 2 | G125110269E0 | Couvercle | Disponible | Voir la pièce |
| 3 | G25547039E0 | Plaquette | Disponible | Voir la pièce |
| 4 | G325547041E1 | Plaque | Disponible | Voir la pièce |
| 5 | G112731601E0 | Vis | Disponible | Voir la pièce |
| 5 | G112731601E0 | Vis | Disponible | Voir la pièce |
| 6 | G125033036E0 | Tige | Disponible | Voir la pièce |
| 7 | G25510060E0 | Pivot | Disponible | Voir la pièce |
| 8 | G25430236E0 | Ressort | Disponible | Voir la pièce |
| 9 | G112521360E0 | Rondelle | Disponible | Voir la pièce |
| 9 | G112521360E0 | Rondelle | Disponible | Voir la pièce |
| 10 | G112295200E0 | Ecrou | Disponible | Voir la pièce |
| 11 | G25160026E0 | Entretoise | Disponible | Voir la pièce |
| 12 | G25774275E0 | Etrier | Disponible | Voir la pièce |
| 13 | G112523040E0 | Rondelle | Disponible | Voir la pièce |
| 14 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 15 | G112521350E0 | Rondelle | Disponible | Voir la pièce |
| 16 | G112436050E0 | Plaque | Disponible | Voir la pièce |
| 17 | G82000361E0 | Axe | Disponible | Voir la pièce |
| 18 | G25430234E0 | Ressort | Disponible | Voir la pièce |
| 19 | G325547049E0 | Plaque | Disponible | Voir la pièce |
| 19 | G325547049E0 | Plaque | Disponible | Voir la pièce |
| 20 | G112731601E0 | Vis | Disponible | Voir la pièce |
| 20 | G112731601E0 | Vis | Disponible | Voir la pièce |
| 21 | G125033043E0 | Tige | Disponible | Voir la pièce |
| 22 | G112604898E0 | Rondelle | Disponible | Voir la pièce |
| 23 | G127395050E1 | Poignée | Disponible | Voir la pièce |
| 24 | G112156602E0 | Ecrou | Disponible | Voir la pièce |
| 31 | G125510035E0 | Pivot | Disponible | Voir la pièce |
| 32 | G112155010E0 | Ecrou | Disponible | Voir la pièce |
| 33 | G322672151E0 | Rondelle | Disponible | Voir la pièce |
| 34 | G382774206E0 | Etrier | Disponible | Voir la pièce |
| 35 | G382318134E1 | Levier | Disponible | Voir la pièce |
| 36 | G25430226E0 | Ressort | Disponible | Voir la pièce |
| 37 | G112692050E0 | Vis | Disponible | Voir la pièce |
| 38 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 39 | G112523060E0R | Rondelle | Non reliée | |
| 40 | G112155010E0 | Ecrou | Disponible | Voir la pièce |
| 41 | G125394510E0 | Poignée | Disponible | Voir la pièce |
| 42 | G125033012E0 | Tige | Disponible | Voir la pièce |
| 43 | G122746610E0 | Joint | Disponible | Voir la pièce |
| 44 | G112583500E0 | Rondelle | Disponible | Voir la pièce |
| 45 | G112293200E0 | Ecrou | Disponible | Voir la pièce |
| 46 | G325318128E1 | Levier | Disponible | Voir la pièce |
| 47 | G112689500E0 | Vis | Disponible | Voir la pièce |
| 48 | G112521340E0 | Rondelle | Disponible | Voir la pièce |
| 48 | G112521340E0 | Rondelle | Disponible | Voir la pièce |
| 49 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 50 | G112141418E0 | Goupille | Disponible | Voir la pièce |
| 51 | - | N | Non reliée |

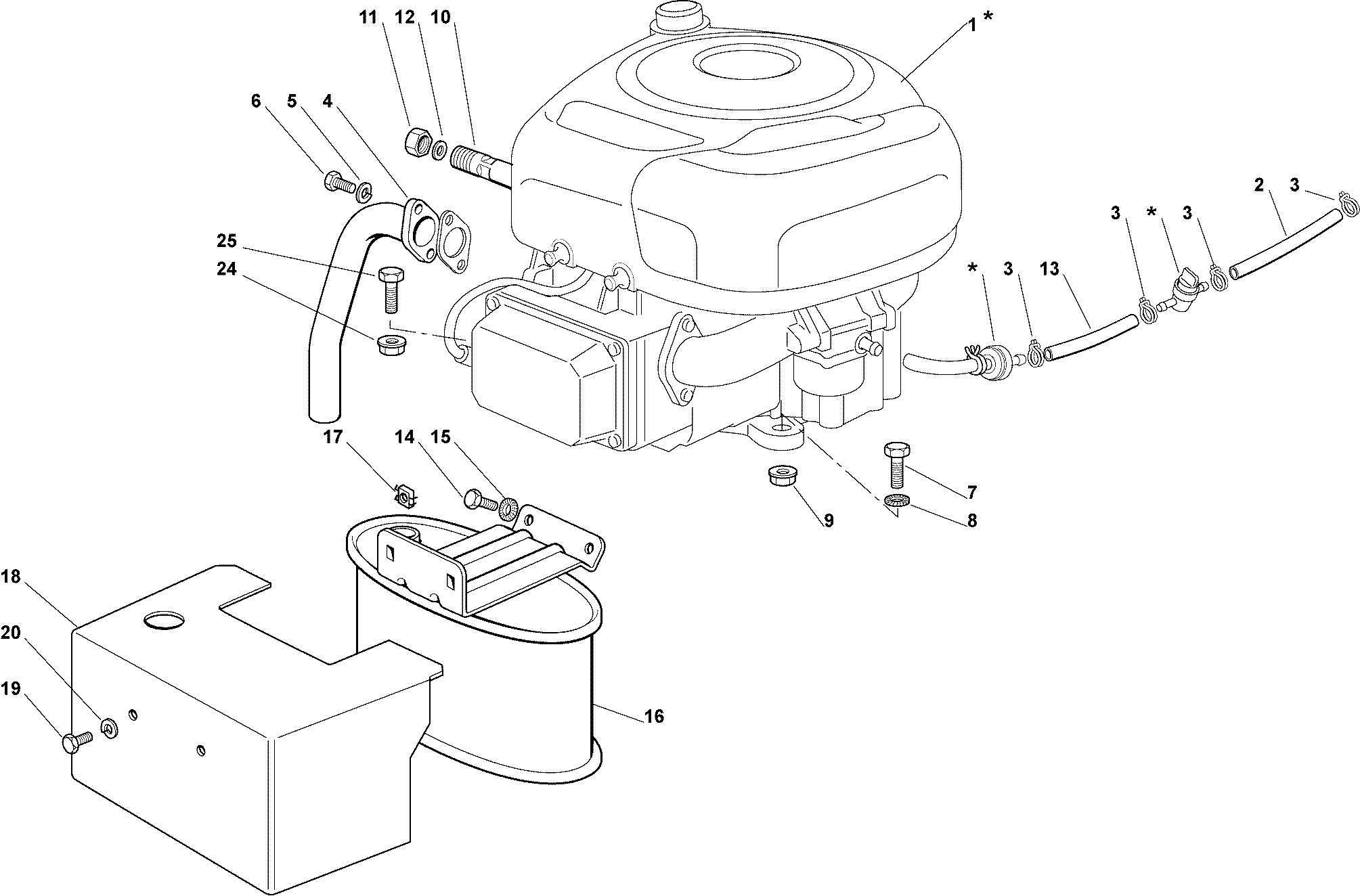

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | - | N | Non reliée | |
| 2 | G25869009E1 | Tuyau | Disponible | Voir la pièce |
| 3 | G118375051E1 | Bande | Disponible | Voir la pièce |
| 3 | G118375051E1 | Bande | Disponible | Voir la pièce |
| 3 | G118375051E1 | Bande | Disponible | Voir la pièce |
| 3 | G118375051E1 | Bande | Disponible | Voir la pièce |
| 4 | G118738224E0 | Tuyau | Disponible | Voir la pièce |
| 5 | G112583500E0 | Rondelle | Disponible | Voir la pièce |
| 6 | G112735530E0 | Vis | Disponible | Voir la pièce |
| 7 | G112691115E0 | Vis | Disponible | Voir la pièce |
| 8 | G112540260E0 | Rondelle | Disponible | Voir la pièce |
| 9 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 10 | G125598050E0 | Tuyau | Disponible | Voir la pièce |
| 11 | G118737849E0 | Bouchon | Disponible | Voir la pièce |
| 12 | G118401001E1 | Joint | Disponible | Voir la pièce |
| 13 | G25869006E1 | Tuyau | Disponible | Voir la pièce |
| 14 | G112793102E0 | Vis | Disponible | Voir la pièce |
| 15 | G112540260E0 | Rondelle | Disponible | Voir la pièce |
| 16 | G182750010E0 | Silencieux | Disponible | Voir la pièce |
| 17 | G112360425E0 | Ecrou | Disponible | Voir la pièce |
| 18 | G382598009E2 | Protection | Disponible | Voir la pièce |
| 19 | G112792611E0 | Vis | Disponible | Voir la pièce |
| 20 | G112583500E0 | Rondelle | Disponible | Voir la pièce |
| 24 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 25 | G112691100E0 | Vis | Disponible | Voir la pièce |

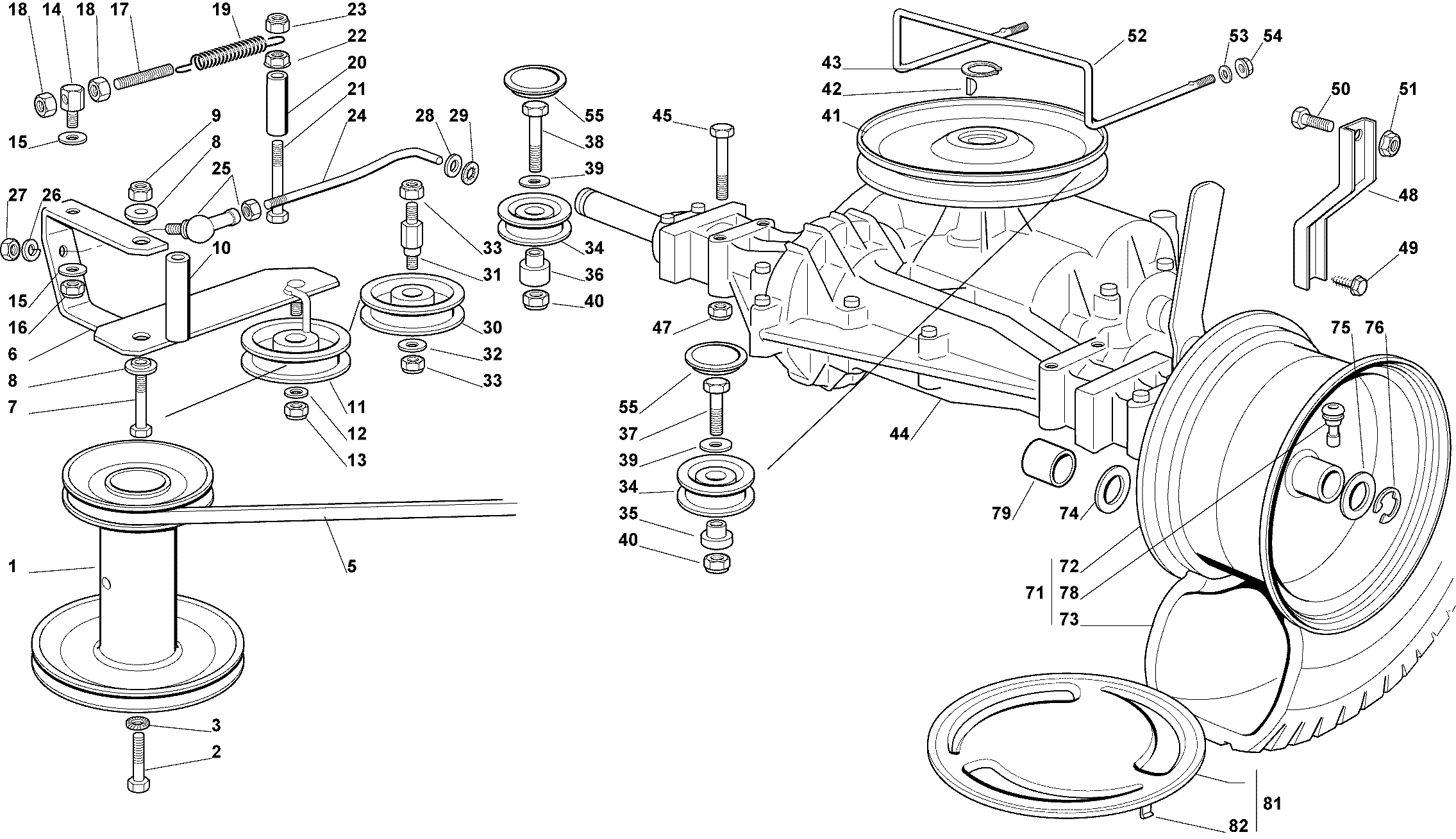

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G125601547E1 | Poulie | Disponible | Voir la pièce |
| 2 | G112737310E0 | Vis | Disponible | Voir la pièce |
| 3 | G112543000E0 | Rondelle | Disponible | Voir la pièce |
| 5 | G135062000E1 | Courroie | Disponible | Voir la pièce |
| 6 | G382318133E0 | Levier | Disponible | Voir la pièce |
| 7 | G12692080E0 | Vis | Disponible | Voir la pièce |
| 8 | G125038002E1 | Bague | Disponible | Voir la pièce |
| 8 | G125038002E1 | Bague | Disponible | Voir la pièce |
| 9 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 10 | G25160017E0 | Entretoise | Disponible | Voir la pièce |
| 11 | G125601554E0 | Poulie | Non reliée | |
| 12 | G112523060E0R | Rondelle | Non reliée | |
| 13 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 14 | G25510040E1 | Pivot | Disponible | Voir la pièce |
| 15 | G325670011E0 | Rondelle | Disponible | Voir la pièce |
| 15 | G325670011E0 | Rondelle | Disponible | Voir la pièce |
| 16 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 17 | G125840005E0 | Entretoise | Disponible | Voir la pièce |
| 18 | G112293200E0 | Ecrou | Disponible | Voir la pièce |
| 18 | G112293200E0 | Ecrou | Disponible | Voir la pièce |
| 19 | G125430219E1 | Ressort | Disponible | Voir la pièce |
| 20 | G125160008E0 | Entretoise | Disponible | Voir la pièce |
| 21 | G112692050E0 | Vis | Disponible | Voir la pièce |
| 22 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 23 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 24 | G125840002E0 | Entretoise | Disponible | Voir la pièce |
| 25 | G122746610E0 | Joint | Disponible | Voir la pièce |
| 26 | G112583500E0 | Rondelle | Disponible | Voir la pièce |
| 27 | G112293200E0 | Ecrou | Disponible | Voir la pièce |
| 28 | G112521350E0 | Rondelle | Disponible | Voir la pièce |
| 29 | G112604899E0R | Bague | Non reliée | |
| 30 | G125601555E0 | Poulie | Non reliée | |
| 31 | G125510036E2 | Pivot | Non reliée | |
| 32 | G112523060E0R | Rondelle | Non reliée | |
| 33 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 33 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 34 | G325601570E1 | Poulie | Non reliée | |
| 34 | G325601570E1 | Poulie | Non reliée | |
| 35 | G125160018E1 | Entretoise | Disponible | Voir la pièce |
| 36 | G125160014E1 | Entretoise | Disponible | Voir la pièce |
| 37 | G112691100E0 | Vis | Disponible | Voir la pièce |
| 38 | G112691200E0 | Vis | Disponible | Voir la pièce |
| 39 | G112523060E0R | Rondelle | Non reliée | |
| 39 | G112523060E0R | Rondelle | Non reliée | |
| 40 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 40 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 41 | G182601503E0 | Poulie | Disponible | Voir la pièce |
| 42 | G112139430E0 | Clavette | Disponible | Voir la pièce |
| 43 | G112608950E0 | Bague | Disponible | Voir la pièce |
| 44 | G118400910E4R | Axe | Non reliée | |
| 45 | G112691800E0 | Vis | Disponible | Voir la pièce |
| 47 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 48 | G325774247E0 | Etrier | Disponible | Voir la pièce |
| 49 | G112735150E0 | Vis | Disponible | Voir la pièce |
| 50 | G112792611E0 | Vis | Disponible | Voir la pièce |
| 51 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 52 | G125270303E2 | Guide | Disponible | Voir la pièce |
| 53 | G112521340E0 | Rondelle | Disponible | Voir la pièce |
| 54 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 55 | G125109521E1 | Couvercle | Non reliée | |
| 55 | G125109521E1 | Couvercle | Non reliée | |
| 71 | G82680003E0 | Roue | Disponible | Voir la pièce |
| 72 | G182001505E0R | Bandage roue | Non reliée | |
| 73 | G125590023E0R | Pneumatique | Non reliée | |
| 74 | G112521410E0 | Rondelle | Disponible | Voir la pièce |
| 75 | G125670005E2 | Rondelle | Disponible | Voir la pièce |
| 76 | G112001010E0 | Bague | Disponible | Voir la pièce |
| 78 | G125950000E0 | Soupape | Disponible | Voir la pièce |
| 79 | - | N | Non reliée | |
| 81 | G382110253E0 | Enjoliveur | Disponible | Voir la pièce |
| 82 | G125430209E0 | Ressort | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G382300002E1 | Levier | Disponible | Voir la pièce |
| 2 | G382318139E1 | Kit levier | Non reliée | |
| 3 | G25605000E1 | Interrupteur | Disponible | Voir la pièce |
| 4 | G325470901E1 | Vis | Disponible | Voir la pièce |
| 5 | G25510011E0 | Pivot | Disponible | Voir la pièce |
| 6 | G125033002E1 | Tige | Disponible | Voir la pièce |
| 7 | G25394504E1 | Poignée | Disponible | Voir la pièce |
| 8 | G125430208E1 | Ressort | Disponible | Voir la pièce |
| 9 | G112604899E0R | Bague | Non reliée | |
| 10 | G82000403E0 | Axe | Disponible | Voir la pièce |
| 11 | G122034523E0 | Bague | Disponible | Voir la pièce |
| 11 | G122034523E0 | Bague | Disponible | Voir la pièce |
| 12 | G25160013E0 | Entretoise | Disponible | Voir la pièce |
| 13 | G112521410E0 | Rondelle | Disponible | Voir la pièce |
| 14 | G112620206E0 | Goupille | Disponible | Voir la pièce |
| 15 | G325735506E2 | Secteur | Disponible | Voir la pièce |
| 16 | G112792611E0 | Vis | Disponible | Voir la pièce |
| 17 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 18 | G182004603E0 | Cable | Disponible | Voir la pièce |
| 19 | G125601557E0 | Poulie | Disponible | Voir la pièce |
| 20 | G25510032E0 | Pivot | Disponible | Voir la pièce |
| 21 | G112691400E0 | Vis | Disponible | Voir la pièce |
| 22 | G112523060E0R | Rondelle | Non reliée | |
| 23 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 24 | G382000381E2 | Axe | Disponible | Voir la pièce |
| 25 | G325547037E2 | Plaque | Disponible | Voir la pièce |
| 26 | G112791011E0 | Vis | Disponible | Voir la pièce |
| 27 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 28 | G382318137E0 | Levier | Disponible | Voir la pièce |
| 29 | G325547041E1 | Plaque | Disponible | Voir la pièce |
| 30 | G112731601E0 | Vis | Disponible | Voir la pièce |
| 31 | G25033013E0 | Tige | Disponible | Voir la pièce |
| 32 | G25510040E1 | Pivot | Disponible | Voir la pièce |
| 33 | G112293200E0 | Ecrou | Disponible | Voir la pièce |
| 34 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 35 | G325670011E0 | Rondelle | Disponible | Voir la pièce |
| 35 | G325670011E0 | Rondelle | Disponible | Voir la pièce |
| 36 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 37 | G112521350E0 | Rondelle | Disponible | Voir la pièce |
| 38 | G124487997E0 | Goupille | Disponible | Voir la pièce |
| 51 | G125840003E2 | Entretoise | Disponible | Voir la pièce |
| 52 | G125510024E1 | Pivot | Disponible | Voir la pièce |
| 53 | G112521360E0 | Rondelle | Disponible | Voir la pièce |
| 54 | G325670008E1 | Rondelle | Disponible | Voir la pièce |
| 55 | G124487997E0 | Goupille | Disponible | Voir la pièce |
| 56 | G325670008E1 | Rondelle | Disponible | Voir la pièce |
| 57 | G112156602E0 | Ecrou | Disponible | Voir la pièce |
| 58 | G112295200E0 | Ecrou | Disponible | Voir la pièce |
| 59 | G112156602E0 | Ecrou | Disponible | Voir la pièce |
| 61 | G125840003E2 | Entretoise | Disponible | Voir la pièce |
| 62 | G125510024E1 | Pivot | Disponible | Voir la pièce |
| 63 | G112521360E0 | Rondelle | Disponible | Voir la pièce |
| 64 | G325670008E1 | Rondelle | Disponible | Voir la pièce |
| 65 | G124487997E0 | Goupille | Disponible | Voir la pièce |
| 66 | G325670008E1 | Rondelle | Disponible | Voir la pièce |
| 67 | G112156602E0 | Ecrou | Disponible | Voir la pièce |
| 68 | G112295200E0 | Ecrou | Disponible | Voir la pièce |
| 69 | G112156602E0 | Ecrou | Disponible | Voir la pièce |
| 71 | G125840014E0 | Entretoise | Disponible | Voir la pièce |
| 72 | G125510069E1 | Pivot | Disponible | Voir la pièce |
| 73 | G325670008E1 | Rondelle | Disponible | Voir la pièce |
| 74 | G112521360E0 | Rondelle | Disponible | Voir la pièce |
| 75 | G124487997E0 | Goupille | Disponible | Voir la pièce |
| 76 | G325670008E1 | Rondelle | Disponible | Voir la pièce |
| 77 | G112156602E0 | Ecrou | Disponible | Voir la pièce |
| 78 | G112295200E0 | Ecrou | Disponible | Voir la pièce |
| 79 | G112156602E0 | Ecrou | Disponible | Voir la pièce |

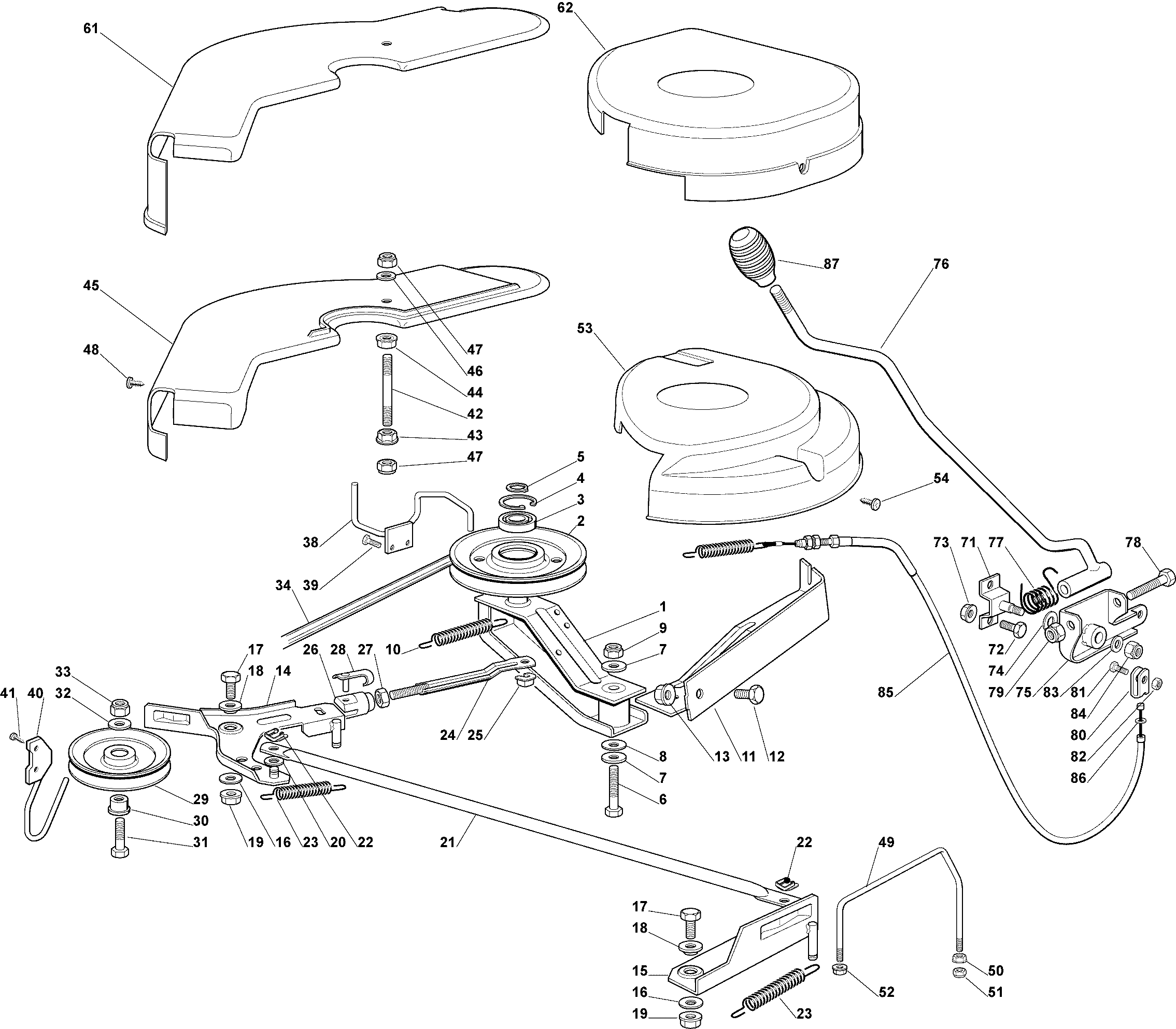

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G382318141E2 | Levier | Disponible | Voir la pièce |
| 2 | G125601564E1 | Poulie | Disponible | Voir la pièce |
| 3 | G119216048E0 | Roulement | Disponible | Voir la pièce |
| 4 | G112610800E0 | Bague | Disponible | Voir la pièce |
| 5 | G112609200E0 | Bague | Disponible | Voir la pièce |
| 6 | G112691700E0 | Vis | Disponible | Voir la pièce |
| 7 | G12523065E0 | Rondelle | Disponible | Voir la pièce |
| 7 | G12523065E0 | Rondelle | Disponible | Voir la pièce |
| 8 | G322672152E0 | Rondelle | Disponible | Voir la pièce |
| 9 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 10 | G122450500E0 | Ressort | Disponible | Voir la pièce |
| 11 | G382774215E3 | Etrier | Disponible | Voir la pièce |
| 12 | G112792611E0 | Vis | Disponible | Voir la pièce |
| 13 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 14 | G382318143E2 | Levier | Disponible | Voir la pièce |
| 15 | G382318148E0 | Levier | Disponible | Voir la pièce |
| 16 | G322672152E0 | Rondelle | Disponible | Voir la pièce |
| 16 | G322672152E0 | Rondelle | Disponible | Voir la pièce |
| 17 | G112792611E0 | Vis | Disponible | Voir la pièce |
| 17 | G112792611E0 | Vis | Disponible | Voir la pièce |
| 18 | G122041980E0 | Douille | Disponible | Voir la pièce |
| 18 | G122041980E0 | Douille | Disponible | Voir la pièce |
| 19 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 19 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 20 | G325670011E0 | Rondelle | Disponible | Voir la pièce |
| 21 | G325033024E0 | Tige | Disponible | Voir la pièce |
| 22 | G112436050E0 | Plaque | Disponible | Voir la pièce |
| 22 | G112436050E0 | Plaque | Disponible | Voir la pièce |
| 23 | G125430229E1 | Ressort | Disponible | Voir la pièce |
| 23 | G125430229E1 | Ressort | Disponible | Voir la pièce |
| 24 | G382000499E0 | Tige | Disponible | Voir la pièce |
| 25 | G112436050E0 | Plaque | Disponible | Voir la pièce |
| 26 | G118399000E0 | Fourchette | Disponible | Voir la pièce |
| 27 | G112292100E0 | Ecrou | Disponible | Voir la pièce |
| 28 | G118210200E0 | Bague | Disponible | Voir la pièce |
| 29 | G125601555E0 | Poulie | Non reliée | |
| 30 | G125160007E1 | Entretoise | Disponible | Voir la pièce |
| 31 | G112691100E0 | Vis | Disponible | Voir la pièce |
| 32 | G112523060E0R | Rondelle | Non reliée | |
| 33 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 34 | G135065700E0 | Courroie | Disponible | Voir la pièce |
| 38 | G125270301E0 | Guide | Disponible | Voir la pièce |
| 39 | G112729601E1 | Vis | Disponible | Voir la pièce |
| 40 | G125270304E1 | Guide | Disponible | Voir la pièce |
| 41 | G112731601E0 | Vis | Disponible | Voir la pièce |
| 42 | G125580007E0 | Goujon | Disponible | Voir la pièce |
| 43 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 44 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 45 | G325060111E0 | Carter | Disponible | Voir la pièce |
| 46 | G112523060E0R | Rondelle | Non reliée | |
| 47 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 47 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 48 | G112735110E0 | Vis | Disponible | Voir la pièce |
| 49 | G125270316E0 | Guide | Disponible | Voir la pièce |
| 50 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 51 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 52 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 53 | G325060112E0 | Carter | Disponible | Voir la pièce |
| 54 | G112735110E0 | Vis | Disponible | Voir la pièce |
| 61 | - | N | Non reliée | |
| 62 | - | N | Non reliée | |
| 71 | G382785073E0 | Support | Disponible | Voir la pièce |
| 72 | G112792611E0 | Vis | Disponible | Voir la pièce |
| 73 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 74 | G322672151E0 | Rondelle | Disponible | Voir la pièce |
| 75 | G382774204E1 | Etrier | Disponible | Voir la pièce |
| 76 | G382318135E0 | Levier | Disponible | Voir la pièce |
| 77 | G125430227E0 | Ressort | Disponible | Voir la pièce |
| 78 | G112692050E0 | Vis | Disponible | Voir la pièce |
| 79 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 80 | G22061337E0 | Cavalier | Disponible | Voir la pièce |
| 81 | G112735110E0 | Vis | Disponible | Voir la pièce |
| 82 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 83 | G112523060E0R | Rondelle | Non reliée | |
| 84 | G112155010E0 | Ecrou | Disponible | Voir la pièce |
| 85 | G382004604E3 | Cable | Disponible | Voir la pièce |
| 86 | G112523060E0R | Rondelle | Non reliée | |
| 87 | G125394510E0 | Poignée | Disponible | Voir la pièce |

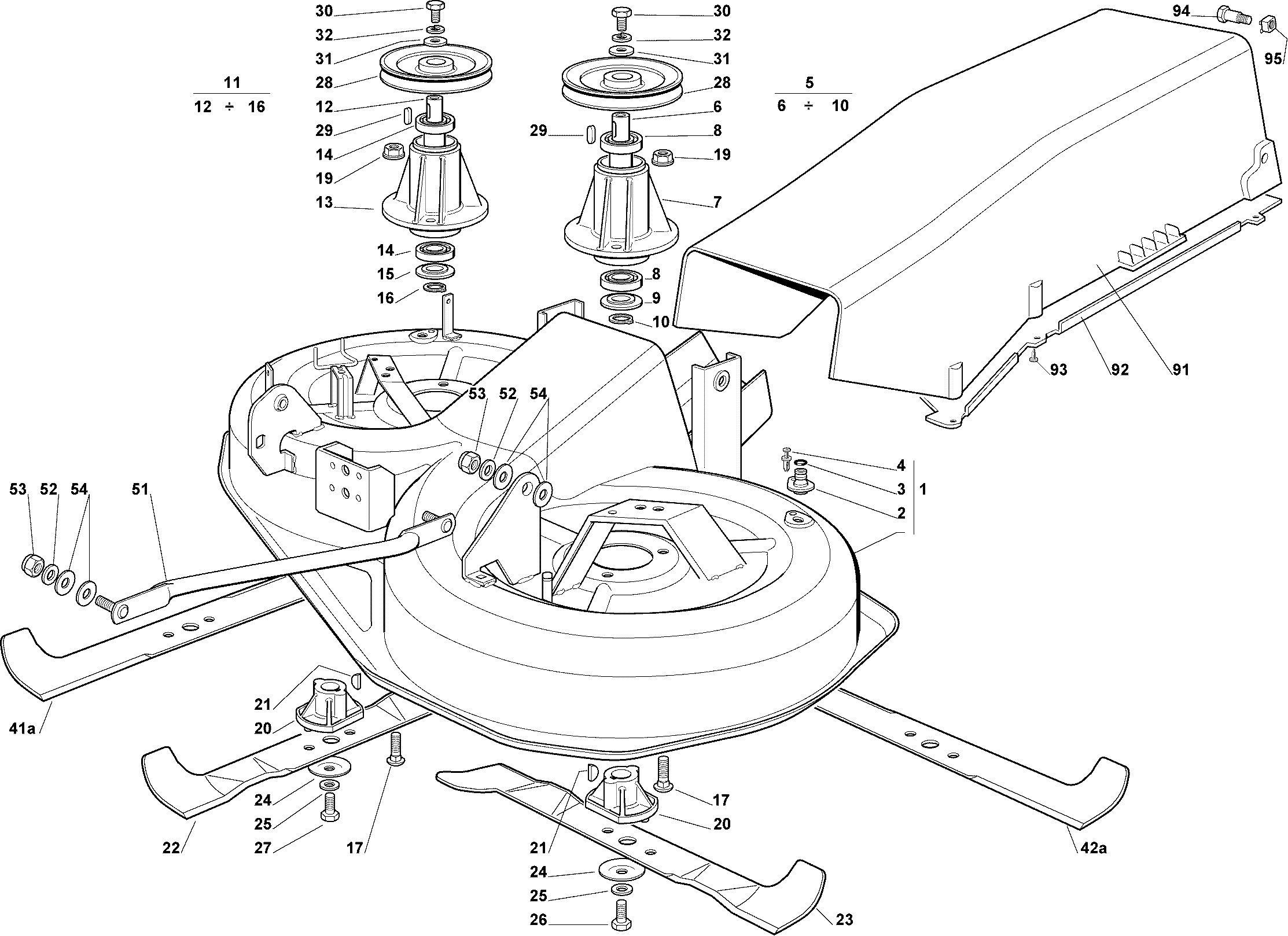

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G382564048E1R | Plateau de coupe | Non reliée | |
| 2 | G125033060E0 | Support | Disponible | Voir la pièce |
| 3 | G119035000E0 | Bague or | Disponible | Voir la pièce |
| 4 | G112500030E0 | Rivet | Disponible | Voir la pièce |
| 5 | G382207202E1LCR | Flasque | Non reliée | |
| 6 | G125020834E0R | Arbre | Non reliée | |
| 6 | G125020834E0R | Arbre | Non reliée | |
| 7 | G125207200E0 | Flasque | Disponible | Voir la pièce |
| 8 | G119216047E0 | Roulement | Disponible | Voir la pièce |
| 8 | G119216047E0 | Roulement | Disponible | Voir la pièce |
| 9 | G325160501E1R | Disque | Non reliée | |
| 10 | G112609260E0 | Bague seeger | Disponible | Voir la pièce |
| 10 | G112609260E0 | Bague seeger | Disponible | Voir la pièce |
| 11 | G382207203E1LCR | Flasque | Non reliée | |
| 12 | G125020835E0R | Arbre | Non reliée | |
| 12 | G125020835E0R | Arbre | Non reliée | |
| 13 | G125207200E0 | Flasque | Disponible | Voir la pièce |
| 14 | G119216047E0 | Roulement | Disponible | Voir la pièce |
| 14 | G119216047E0 | Roulement | Disponible | Voir la pièce |
| 15 | G325160501E1R | Disque | Non reliée | |
| 16 | G112609260E0 | Bague seeger | Disponible | Voir la pièce |
| 16 | G112609260E0 | Bague seeger | Disponible | Voir la pièce |
| 17 | G112818700E0 | Vis | Disponible | Voir la pièce |
| 17 | G112818700E0 | Vis | Disponible | Voir la pièce |
| 19 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 19 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 20 | G125463200E0 | Moyeu | Non reliée | |
| 20 | G125463200E0 | Moyeu | Non reliée | |
| 21 | G112139100E0 | Clavette | Non reliée | |
| 21 | G112139100E0 | Clavette | Non reliée | |
| 22 | G182004354E0 | Lame mulching right 92 | Disponible | Voir la pièce |
| 23 | G182004353E0 | Lame mulching left 92 | Disponible | Voir la pièce |
| 24 | G122160400E0 | Disque | Non reliée | |
| 24 | G122160400E0 | Disque | Non reliée | |
| 25 | G112523080E0 | Rondelle | Disponible | Voir la pièce |
| 25 | G112523080E0 | Rondelle | Disponible | Voir la pièce |
| 26 | G112735694E0 | Vis | Non reliée | |
| 27 | G112735695E1 | Vis | Non reliée | |
| 28 | G125601573E0 | Poulie | Disponible | Voir la pièce |
| 28 | G125601573E0 | Poulie | Disponible | Voir la pièce |
| 29 | G112139480E0 | Clavette | Disponible | Voir la pièce |
| 29 | G112139480E0 | Clavette | Disponible | Voir la pièce |
| 30 | G112793102E0 | Vis | Disponible | Voir la pièce |
| 30 | G112793102E0 | Vis | Disponible | Voir la pièce |
| 31 | G125670007E0 | Rondelle | Disponible | Voir la pièce |
| 31 | G125670007E0 | Rondelle | Disponible | Voir la pièce |
| 32 | G112583500E0 | Rondelle | Disponible | Voir la pièce |
| 32 | G112583500E0 | Rondelle | Disponible | Voir la pièce |
| 41A | G182004345E1 | Lame no mulching right 92 | Non reliée | |
| 42A | G182004344E1 | Lame no mulching left 92 | Non reliée | |
| 51 | G382000474E1 | Tige | Disponible | Voir la pièce |
| 52 | G112521360E0 | Rondelle | Disponible | Voir la pièce |
| 52 | G112521360E0 | Rondelle | Disponible | Voir la pièce |
| 53 | G112156602E0 | Ecrou | Disponible | Voir la pièce |
| 53 | G112156602E0 | Ecrou | Disponible | Voir la pièce |
| 54 | G325670008E1 | Rondelle | Disponible | Voir la pièce |
| 54 | G325670008E1 | Rondelle | Disponible | Voir la pièce |
| 91 | G125108004E0 | Carter | Disponible | Voir la pièce |
| 92 | G325190091E0 | Deflecteur | Disponible | Voir la pièce |
| 93 | G112735420E0R | Vis | Non reliée | |
| 94 | G125510061E0 | Pivot | Disponible | Voir la pièce |
| 95 | G112360430E0 | Ecrou | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 2 | G112791500E0 | Vis | Disponible | Voir la pièce |
| 2 | G112791500E0 | Vis | Disponible | Voir la pièce |
| 3 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 3 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 4 | G182000465E1 | Tige | Disponible | Voir la pièce |
| 5 | G25430232E0 | Ressort | Disponible | Voir la pièce |
| 6 | G25510042E0 | Pivot | Disponible | Voir la pièce |

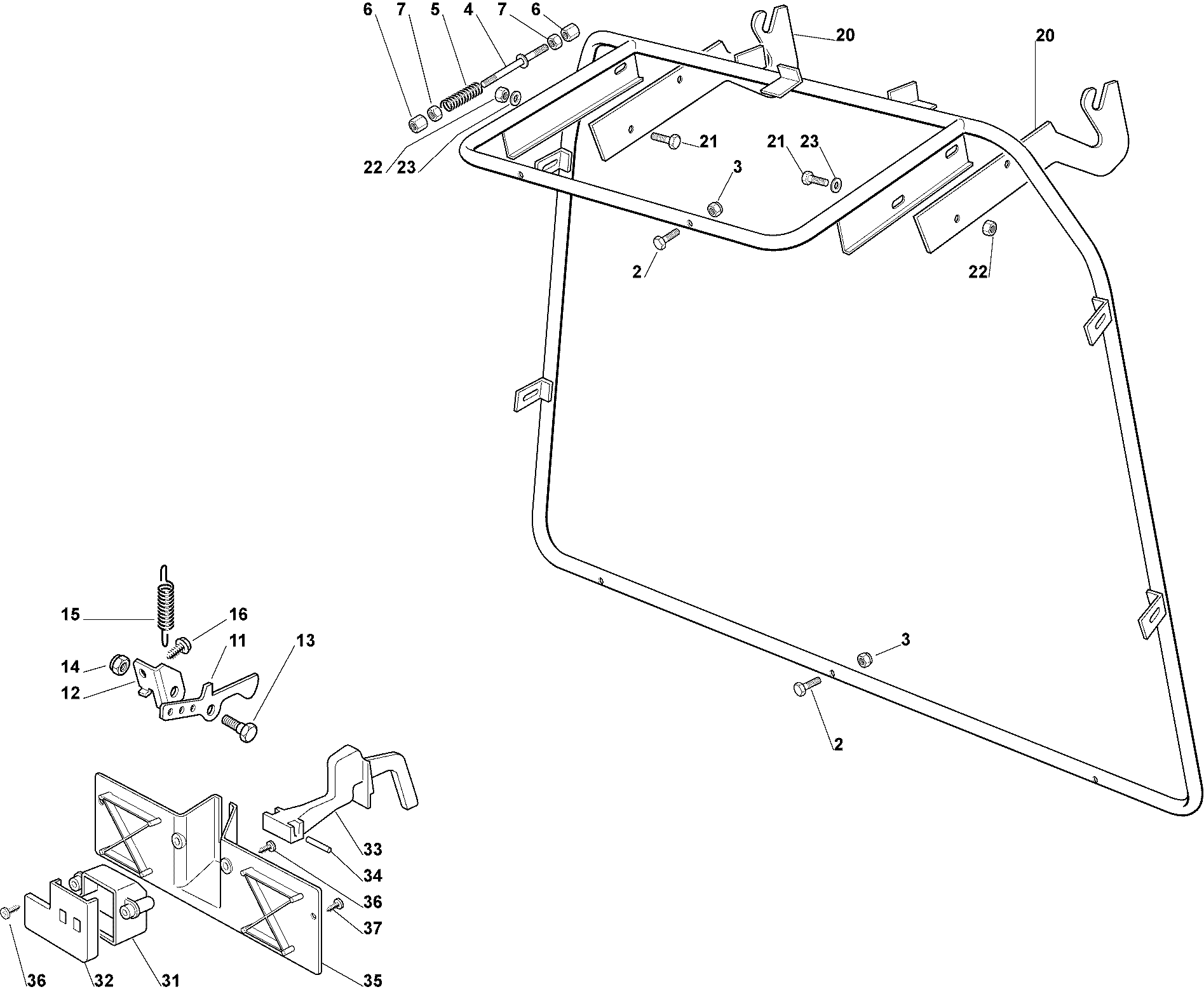

| 6 | G25510042E0 | Pivot | Disponible | Voir la pièce |
| 7 | G112292100E0 | Ecrou | Disponible | Voir la pièce |
| 7 | G112292100E0 | Ecrou | Disponible | Voir la pièce |
| 11 | G25774327E0 | Etrier | Disponible | Voir la pièce |
| 12 | G325755031E2 | Equere support | Disponible | Voir la pièce |
| 13 | G125510080E2 | Pivot | Disponible | Voir la pièce |
| 14 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 15 | G125430220E0 | Ressort | Disponible | Voir la pièce |
| 16 | G112735120E0 | Vis | Disponible | Voir la pièce |
| 20 | G325785077E0 | Support | Disponible | Voir la pièce |
| 20 | G325785077E0 | Support | Disponible | Voir la pièce |
| 21 | G112793102E0 | Vis | Disponible | Voir la pièce |
| 21 | G112793102E0 | Vis | Disponible | Voir la pièce |
| 22 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 22 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 23 | G112521350E0 | Rondelle | Disponible | Voir la pièce |
| 23 | G112521350E0 | Rondelle | Disponible | Voir la pièce |
| 31 | G125600041E0 | Protection | Disponible | Voir la pièce |
| 32 | G125600042E0 | Couvercle | Disponible | Voir la pièce |
| 33 | G125318124E0 | Levier | Disponible | Voir la pièce |
| 34 | G112400030E0 | Pivot | Disponible | Voir la pièce |
| 35 | G25774251E0 | Etrier | Disponible | Voir la pièce |
| 36 | G112728510E0 | Vis | Disponible | Voir la pièce |
| 36 | G112728510E0 | Vis | Disponible | Voir la pièce |
| 37 | G112735110E0 | Vis | Disponible | Voir la pièce |

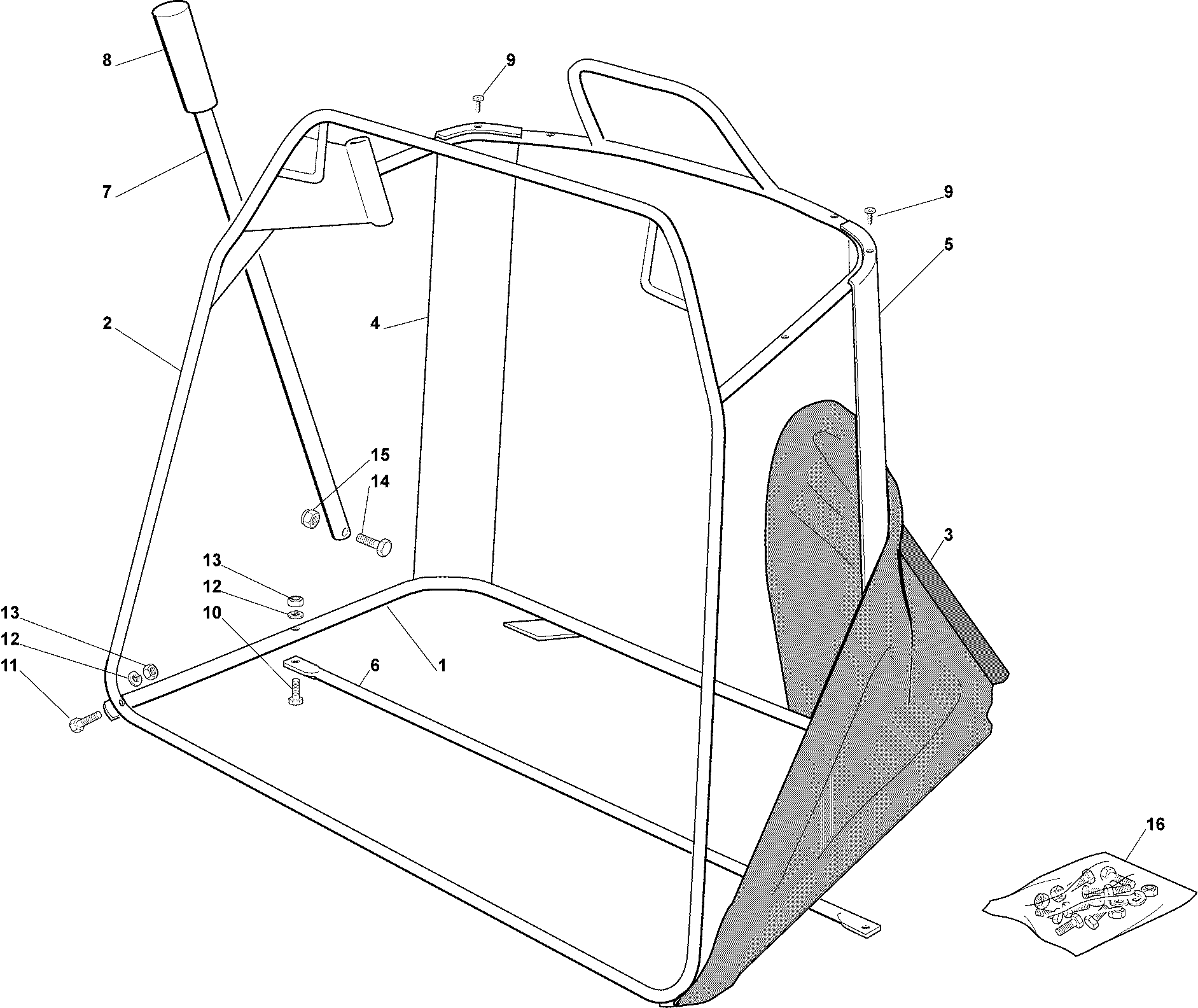

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G382800015E0 | Châssis | Disponible | Voir la pièce |
| 2 | G382800014E1 | Châssis | Disponible | Voir la pièce |
| 3 | G182105998E0 | Bac | Disponible | Voir la pièce |
| 4 | G325032005E0 | Angulaire | Disponible | Voir la pièce |
| 5 | G325032004E0 | Angulaire | Disponible | Voir la pièce |
| 6 | G382650039E0 | Renforcement | Disponible | Voir la pièce |
| 7 | G125869029E1 | Tuyau | Disponible | Voir la pièce |
| 8 | G125394508E0 | Poignée | Disponible | Voir la pièce |
| 9 | G112729601E1 | Vis | Disponible | Voir la pièce |
| 9 | G112729601E1 | Vis | Disponible | Voir la pièce |
| 10 | G112792099E0 | Vis | Disponible | Voir la pièce |
| 11 | G112792099E0 | Vis | Disponible | Voir la pièce |
| 12 | G112582101E0 | Grower | Disponible | Voir la pièce |
| 12 | G112582101E0 | Grower | Disponible | Voir la pièce |
| 13 | G112292100E0 | Ecrou | Disponible | Voir la pièce |
| 13 | G112292100E0 | Ecrou | Disponible | Voir la pièce |
| 14 | G112792099E0 | Vis | Disponible | Voir la pièce |
| 15 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 16 | G382180016E1 | Kit outils | Disponible | Voir la pièce |

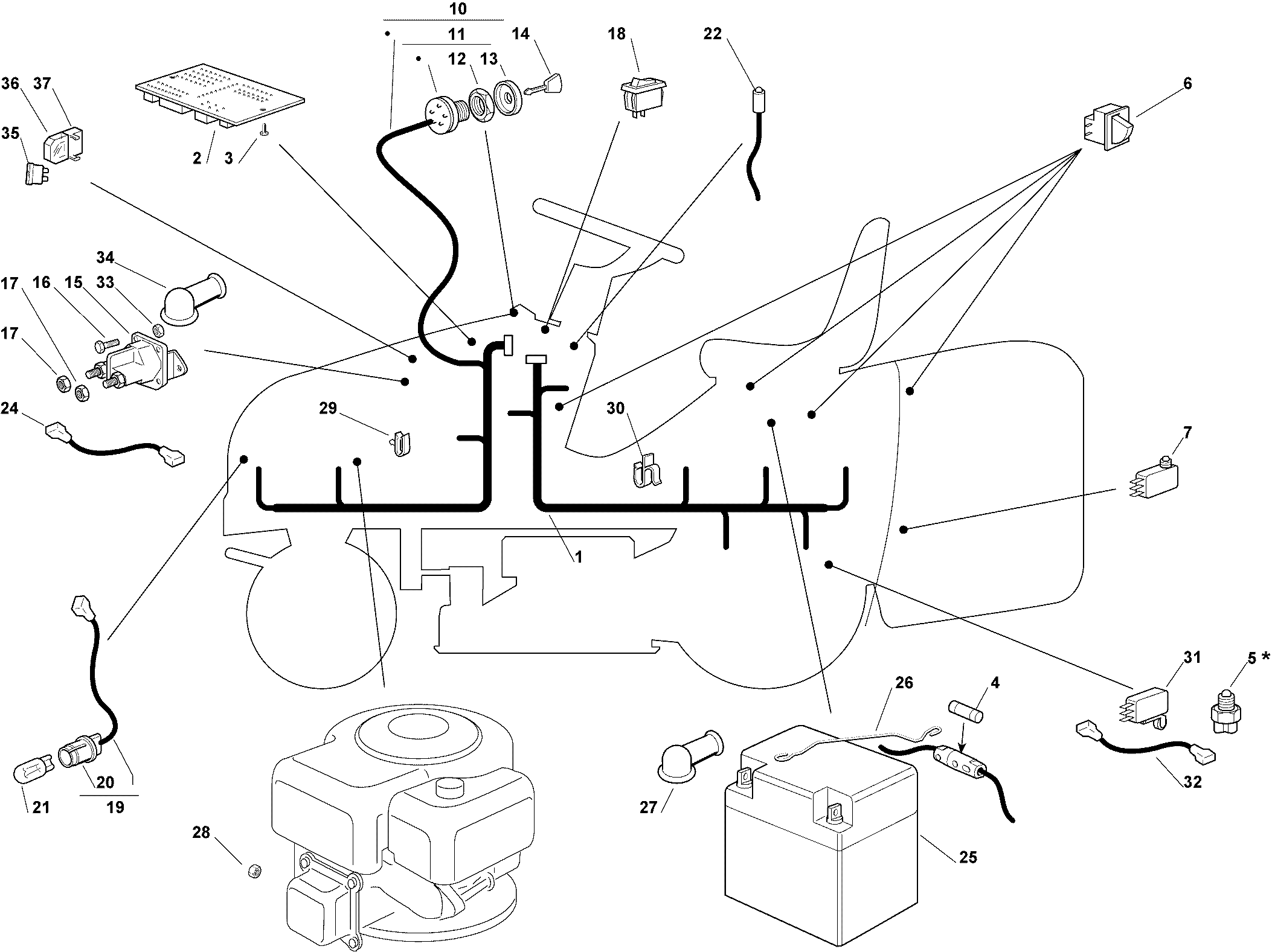

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 2 | G125722415E1 | Carte electronique | Disponible | Voir la pièce |
| 3 | G112727810E0 | Vis | Disponible | Voir la pièce |
| 4 | G133340033E0 | Fusee | Disponible | Voir la pièce |
| 5 | - | N | Non reliée | |
| 6 | G119410622E1 | Micro-interrupteur | Non reliée | |
| 7 | G119410605E1 | Micro-interrupteur | Disponible | Voir la pièce |
| 10 | G182040128E0 | Cablage | Disponible | Voir la pièce |
| 11 | G118450065E1 | Interrupteur | Disponible | Voir la pièce |
| 12 | G118400861E0 | Collier | Disponible | Voir la pièce |
| 13 | G118565351E0 | Protection | Disponible | Voir la pièce |
| 14 | G118210016E1 | Clé | Disponible | Voir la pièce |
| 15 | G118736112E0 | Rele | Disponible | Voir la pièce |
| 16 | G112735110E0 | Vis | Disponible | Voir la pièce |
| 17 | G974351213E2 | Ecrou | Non reliée | |
| 17 | G974351213E2 | Ecrou | Non reliée | |
| 18 | G118450060E1 | Interrupteur | Disponible | Voir la pièce |
| 19 | G182040070E0 | Cablage | Disponible | Voir la pièce |
| 19 | G182040073E0 | Cable | Disponible | Voir la pièce |
| 20 | G133500030E0 | Douille | Disponible | Voir la pièce |
| 21 | G118459100E0 | Ampoule | Disponible | Voir la pièce |
| 22 | G125065014E1 | Cable | Disponible | Voir la pièce |
| 24 | G125065017E0 | Cablage | Disponible | Voir la pièce |
| 25 | G118120068E0R | Batterie | Non reliée | |
| 26 | G125430230E0 | Ressort | Disponible | Voir la pièce |
| 27 | G118564861E1 | Capuchon | Disponible | Voir la pièce |
| 28 | G112361005E0 | Ecrou | Disponible | Voir la pièce |
| 29 | G133320506E0 | Fixation cable | Disponible | Voir la pièce |
| 30 | G133320504E0 | Arrêt | Disponible | Voir la pièce |
| 31 | - | N | Non reliée | |
| 32 | - | N | Non reliée | |
| 33 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 34 | G118564864E1 | Capuchon | Disponible | Voir la pièce |
| 35 | G133340036E0 | Fusee | Disponible | Voir la pièce |
| 36 | G133215000E0 | Couvercle | Disponible | Voir la pièce |
| 37 | G133500007E0 | Couvercle fusible | Disponible | Voir la pièce |

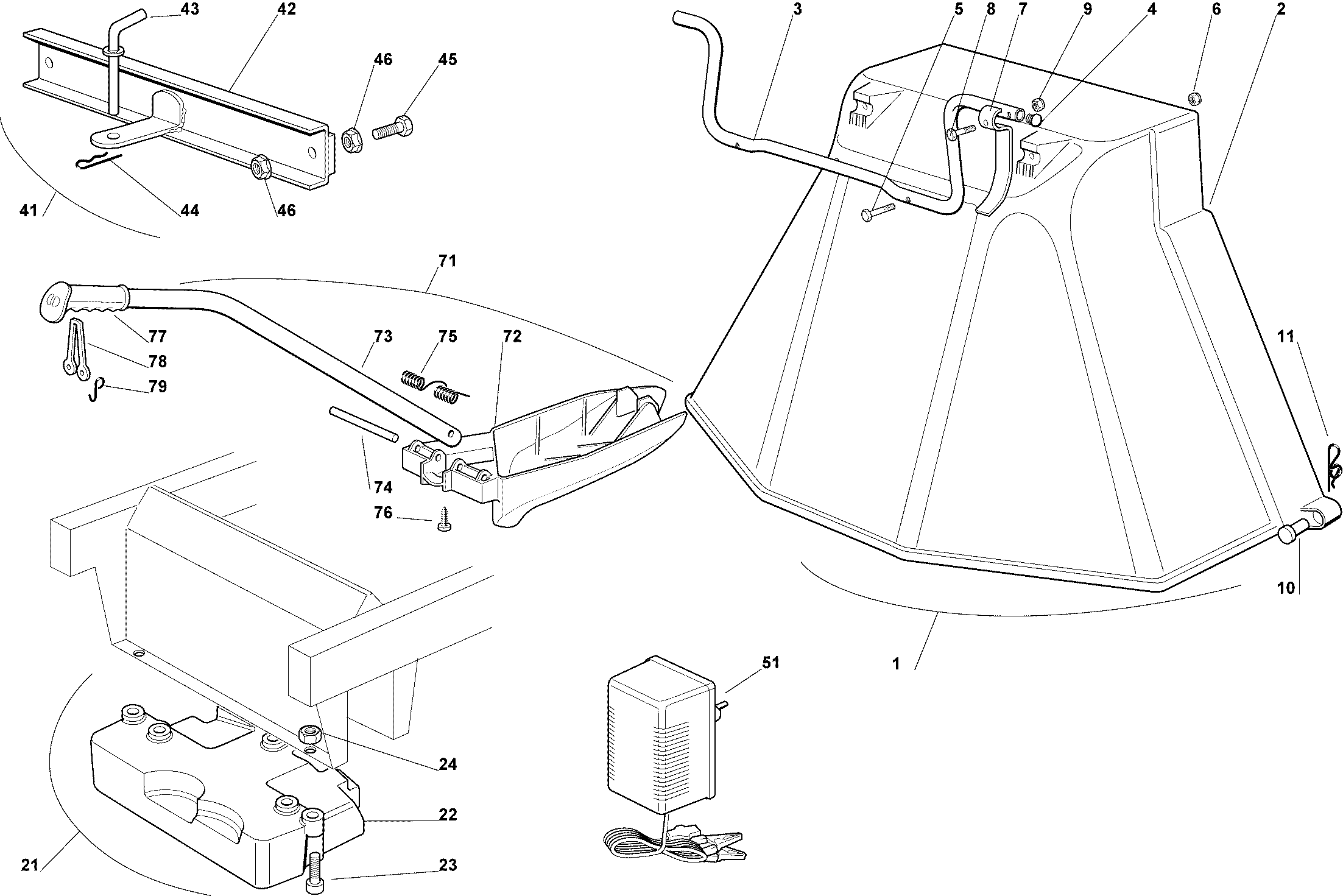

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 68050022 | Deflecteur | Non reliée | |
| 2 | G382400002E0 | Protection | Disponible | Voir la pièce |
| 3 | G325869031E0 | Tuyau | Disponible | Voir la pièce |
| 4 | G118566113E0 | Bouchon | Disponible | Voir la pièce |
| 5 | G112674701E0 | Vis | Disponible | Voir la pièce |
| 6 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 7 | G325547053E0 | Plaque | Disponible | Voir la pièce |
| 8 | G112791500E0 | Vis | Disponible | Voir la pièce |
| 9 | G112154510E0 | Ecrou | Disponible | Voir la pièce |
| 10 | G125510022E1 | Pivot | Disponible | Voir la pièce |
| 11 | G112141418E0 | Goupille | Disponible | Voir la pièce |
| 21 | G99900030E6 | Kit peso | Disponible | Voir la pièce |
| 22 | G125519997E1 | Poids | Disponible | Voir la pièce |
| 23 | G112760520E0 | Vis | Disponible | Voir la pièce |
| 24 | G112154210E0 | Ecrou | Disponible | Voir la pièce |
| 41 | G99900080E2 | Kit de trainage | Disponible | Voir la pièce |
| 42 | G382033103E1 | Barre | Disponible | Voir la pièce |
| 43 | G125510021E1 | Pivot | Disponible | Voir la pièce |
| 44 | G124487999E0 | Goupille | Disponible | Voir la pièce |
| 45 | G112793301E0 | Vis | Disponible | Voir la pièce |
| 46 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 46 | G112293201E0 | Ecrou | Disponible | Voir la pièce |
| 51 | 68130481 | Charge batterie | Disponible | Voir la pièce |
| 51 | G113492500E1R | Charge batterie | Non reliée | |
| 71 | 68050038 | Kit Mulching | Non reliée | |
| 72 | G325140093E0 | Deflecteur | Disponible | Voir la pièce |
| 73 | G325394007E0 | Poignee | Disponible | Voir la pièce |
| 74 | G125510077E0 | Pivot | Disponible | Voir la pièce |
| 75 | G125430245E0 | Ressort | Disponible | Voir la pièce |
| 76 | G112735410E0 | Vis | Disponible | Voir la pièce |
| 77 | G325280000E1 | Poignée | Disponible | Voir la pièce |
| 78 | G125840011E1 | Entretoise | Disponible | Voir la pièce |
| 79 | G125253004E0 | Crochet | Disponible | Voir la pièce |

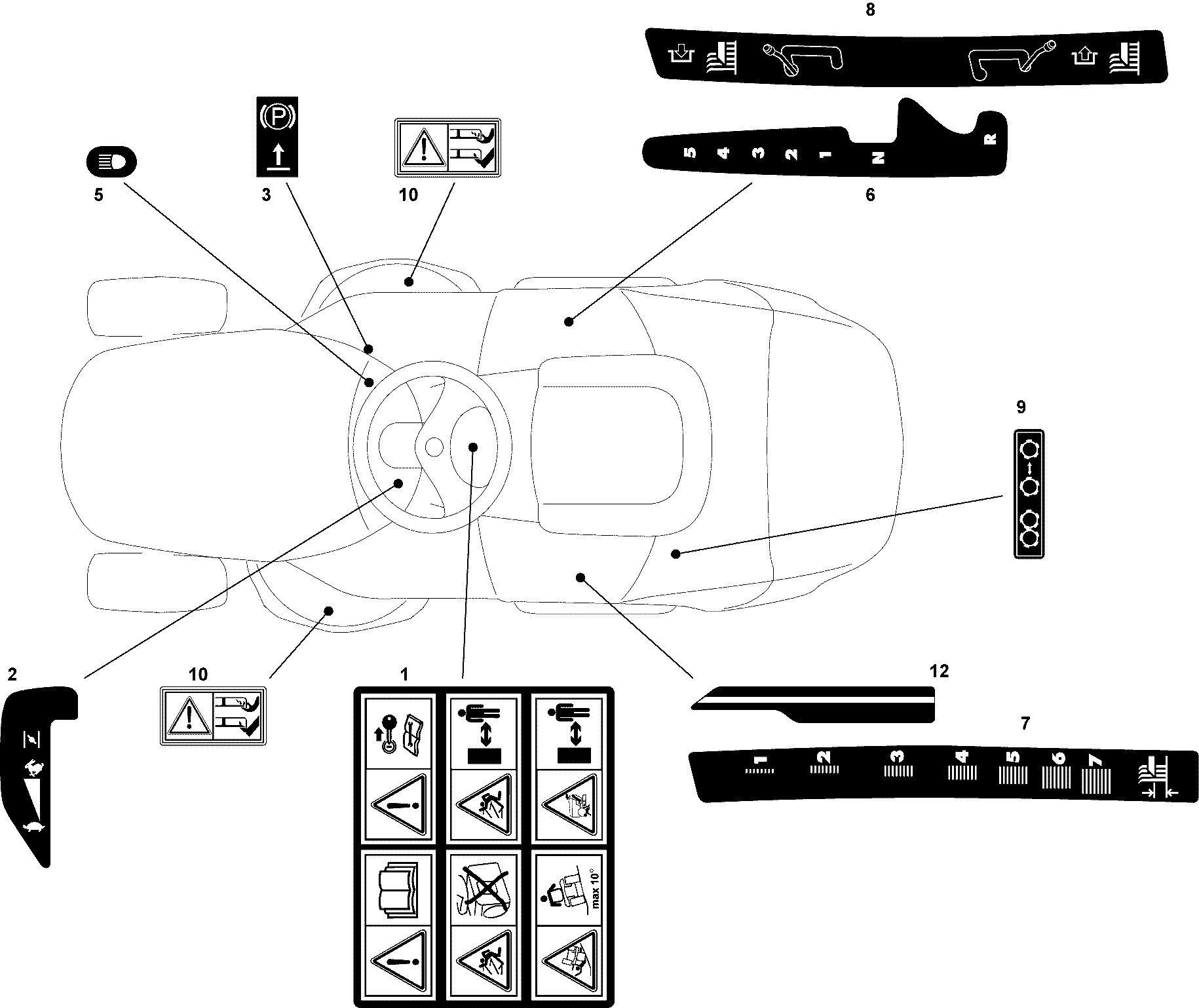

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G114357428E1 | Etiquette | Disponible | Voir la pièce |
| 2 | G14357209E1 | Etiquette | Disponible | Voir la pièce |
| 3 | G14356185E1 | Etiquette | Disponible | Voir la pièce |
| 5 | G14357424E1 | Etiquette | Disponible | Voir la pièce |
| 6 | G114357210E1 | Etiquette | Disponible | Voir la pièce |
| 7 | G114357211E1 | Etiquette | Disponible | Voir la pièce |
| 8 | G114357360E1 | Etiquette | Disponible | Voir la pièce |
| 9 | - | N | Non reliée | |
| 10 | G114356699E1 | Etiquette | Disponible | Voir la pièce |
| 10 | G114356699E1 | Etiquette | Disponible | Voir la pièce |
| 12 | G114357361E1 | Etiquette | Disponible | Voir la pièce |
