Vue Éclatée 931
Retrouvez les pièces détachées, références et repères disponibles pour 931.

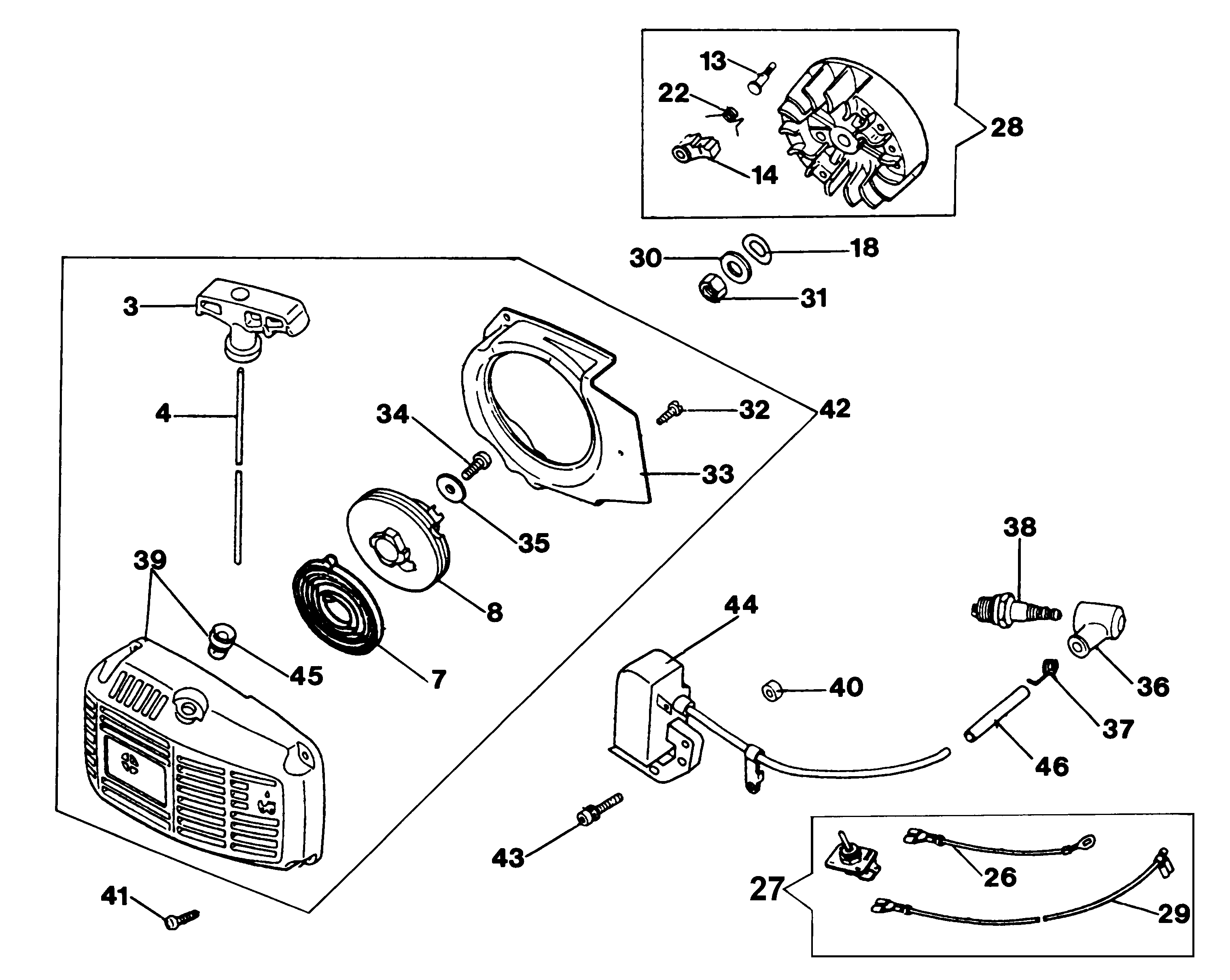

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 3 | 093500397R | Poignée de démarrage | Non reliée | |
| 4 | 4098073R | Cordelette | Disponible | Voir la pièce |
| 7 | 004000132R | Ressort | Non reliée | |
| 8 | 094000033AR | Poulie de démarrage | Non reliée | |
| 13 | 004000436R | Pivot | Non reliée | |
| 14 | 004000140R | Flasque | Non reliée | |
| 18 | 3916009R | Rondelle | Disponible | Voir la pièce |
| 22 | 50030112 | Ressort | Disponible | Voir la pièce |
| 26 | 50030151R | Interrupteur | Non reliée | |
| 27 | 50030151R | Interrupteur | Non reliée | |
| 28 | 50030143R | Volant | Disponible | Voir la pièce |
| 29 | 50030151R | Interrupteur | Non reliée | |
| 30 | 3833080R | Rondelle | Disponible | Voir la pièce |
| 31 | 004000142R | Ecrou | Disponible | Voir la pièce |
| 32 | 50030272 | Vis | Disponible | Voir la pièce |
| 33 | 50030161 | Flasque | Disponible | Voir la pièce |
| 34 | 094600041AR | Vis | Non reliée | |
| 35 | 094500034R | Rondelle | Non reliée | |
| 36 | 094600097AR | Capot de bougie | Disponible | Voir la pièce |
| 37 | 50030267R | Ressort | Disponible | Voir la pièce |
| 38 | 50030297R | Bougie | Disponible | Voir la pièce |
| 39 | 50032025AR | Carter | Disponible | Voir la pièce |
| 40 | 50030145 | Entretoise | Disponible | Voir la pièce |
| 41 | 50030269R | Vis | Non reliée | |
| 42 | 50032025AR | Carter | Disponible | Voir la pièce |
| 43 | 50030295 | Vis | Disponible | Voir la pièce |
| 44 | 50030142R | Bobine | Disponible | Voir la pièce |
| 45 | 50030160R | Bague | Non reliée | |
| 46 | 50030150R | Gaine | Disponible | Voir la pièce |

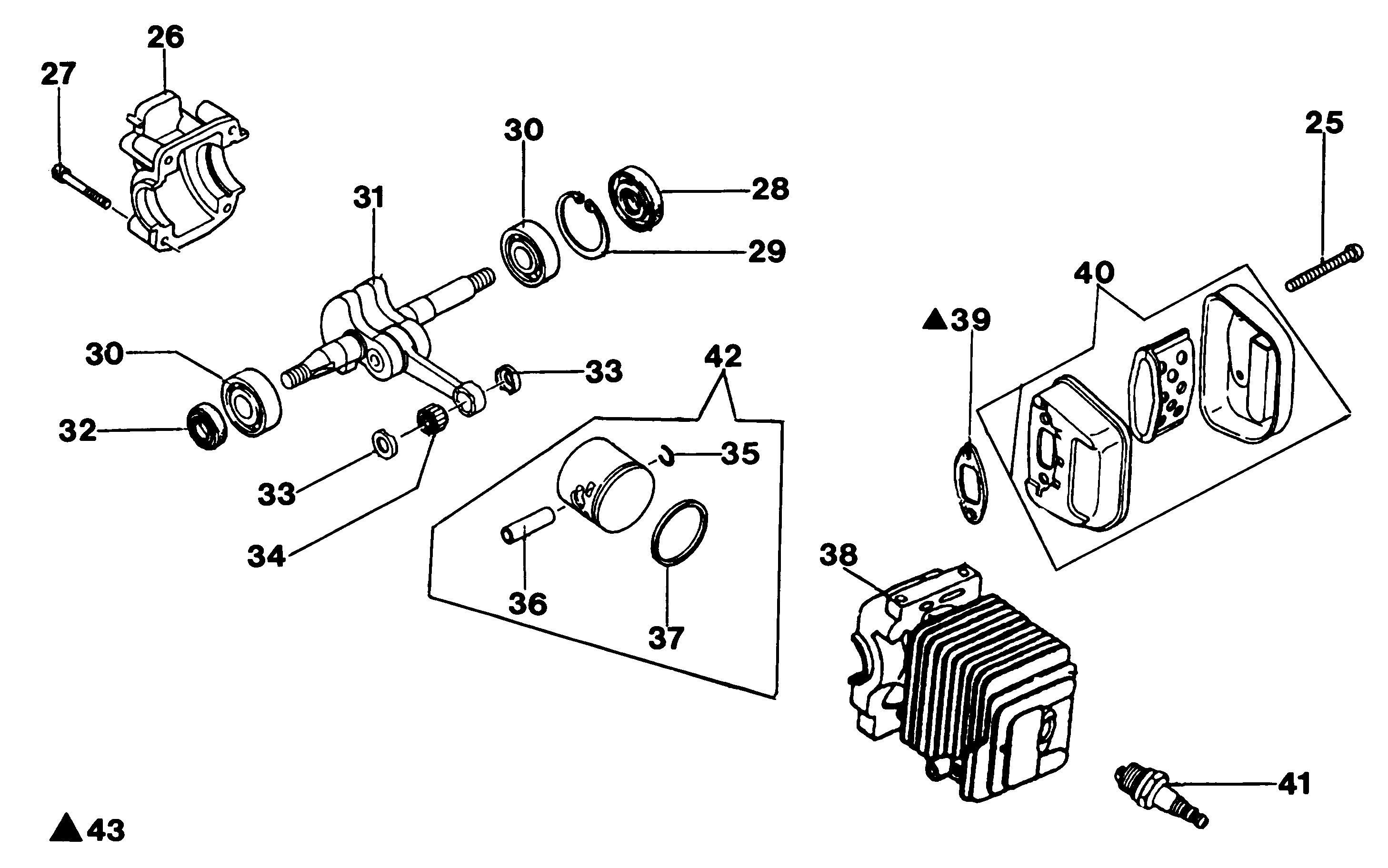

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 25 | 50030285 | Vis | Disponible | Voir la pièce |
| 26 | 50030003R | Carter moteur | Disponible | Voir la pièce |
| 27 | 50030004R | Vis | Disponible | Voir la pièce |
| 28 | 50030013R | Bague | Disponible | Voir la pièce |
| 29 | 50030014R | Bague | Disponible | Voir la pièce |
| 30 | 50030012R | Roulement | Disponible | Voir la pièce |
| 30 | 50030012R | Roulement | Disponible | Voir la pièce |
| 31 | 50030011R | Vilebrequin | Disponible | Voir la pièce |
| 32 | 61070074 | Bague | Disponible | Voir la pièce |
| 33 | 50030010R | Entretoise | Disponible | Voir la pièce |
| 33 | 50030010R | Entretoise | Disponible | Voir la pièce |
| 34 | 50030009R | Roulement | Disponible | Voir la pièce |
| 35 | 50032010 | Piston complet Ø37 | Disponible | Voir la pièce |
| 36 | 50032010 | Piston complet Ø37 | Disponible | Voir la pièce |
| 37 | 50030006R | Segment | Disponible | Voir la pièce |
| 38 | 50030002R | Cylindre | Disponible | Voir la pièce |
| 39 | 50030388R | Joint | Disponible | Voir la pièce |
| 40 | 50030309 | Pot | Disponible | Voir la pièce |
| 41 | 50030297R | Bougie | Disponible | Voir la pièce |
| 42 | 50032010 | Piston complet Ø37 | Disponible | Voir la pièce |
| 43 | 50032008 | Kit joints | Disponible | Voir la pièce |

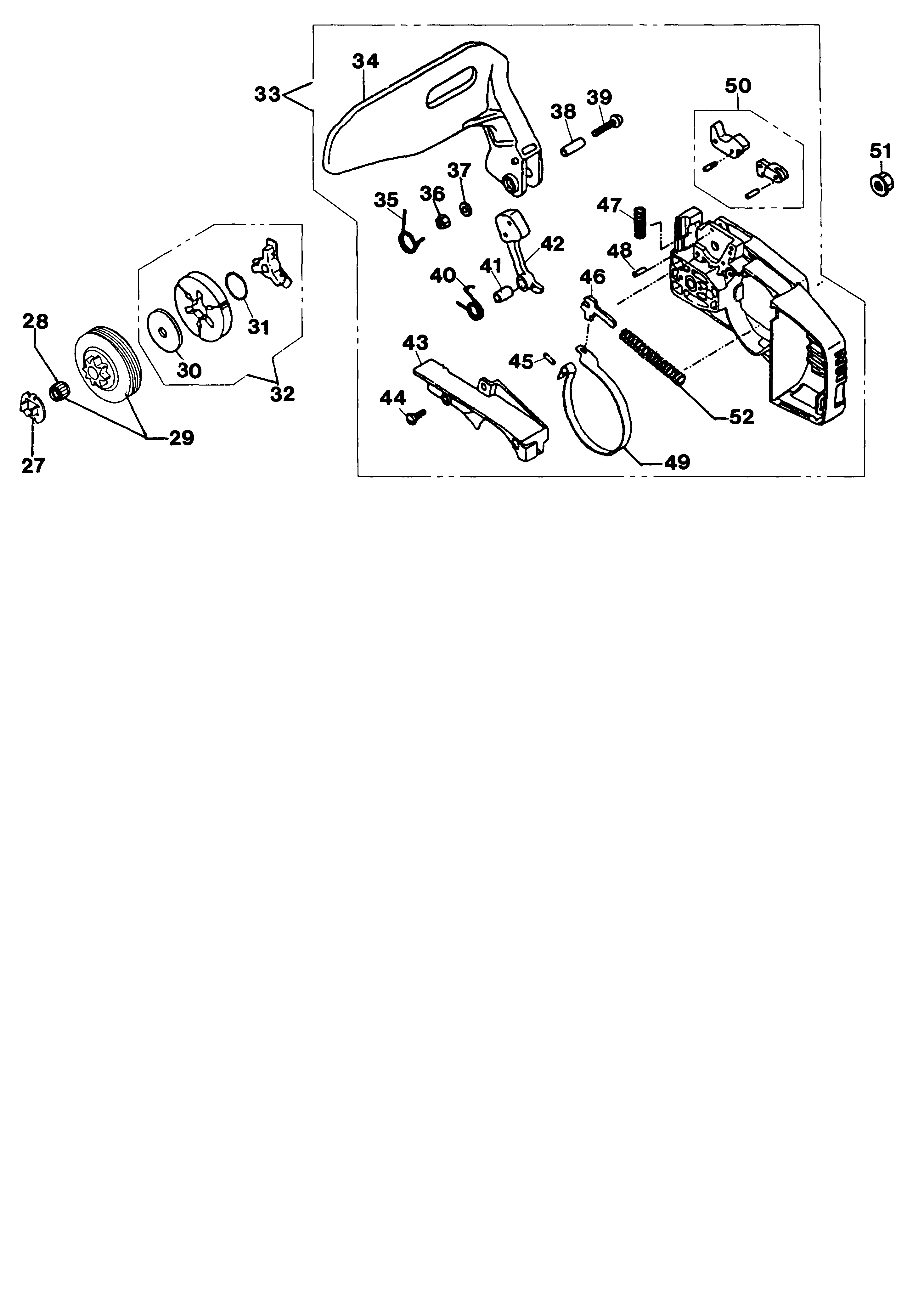

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 27 | 50030138R | Entraineur | Disponible | Voir la pièce |
| 28 | 50030372R | Cage a rouleaux | Non reliée | |
| 29 | 50032009 | Kit cloche embr. | Non reliée | |
| 30 | 50030092 | Rondelle | Disponible | Voir la pièce |
| 31 | 50030350R | Ressort | Non reliée | |
| 32 | 50030090A | Embrayage | Disponible | Voir la pièce |
| 33 | 50032023AR | Carter chaine | Disponible | Voir la pièce |
| 34 | 50030242 | Protection | Disponible | Voir la pièce |
| 35 | 50030100 | Ressort | Disponible | Voir la pièce |
| 36 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 37 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 38 | 50030105 | Entretoise | Disponible | Voir la pièce |
| 39 | 50030292 | Vis | Disponible | Voir la pièce |
| 40 | 50030110 | Ressort | Disponible | Voir la pièce |
| 41 | 50030106 | Bague | Disponible | Voir la pièce |
| 42 | 50030107A | Levier | Disponible | Voir la pièce |
| 43 | 50030122AR | Couvercle | Non reliée | |
| 44 | 50030272 | Vis | Disponible | Voir la pièce |
| 45 | 50030116R | Goupille | Disponible | Voir la pièce |
| 46 | 50030118 | Levier | Disponible | Voir la pièce |
| 47 | 50030111 | Ressort | Disponible | Voir la pièce |
| 48 | 50030117 | Goupille | Disponible | Voir la pièce |
| 49 | 50030119R | Bande de frein | Disponible | Voir la pièce |
| 50 | 50030113 | Levier | Disponible | Voir la pièce |
| 51 | 50010148R | Ecrou | Disponible | Voir la pièce |
| 52 | 50030121 | Ressort | Disponible | Voir la pièce |

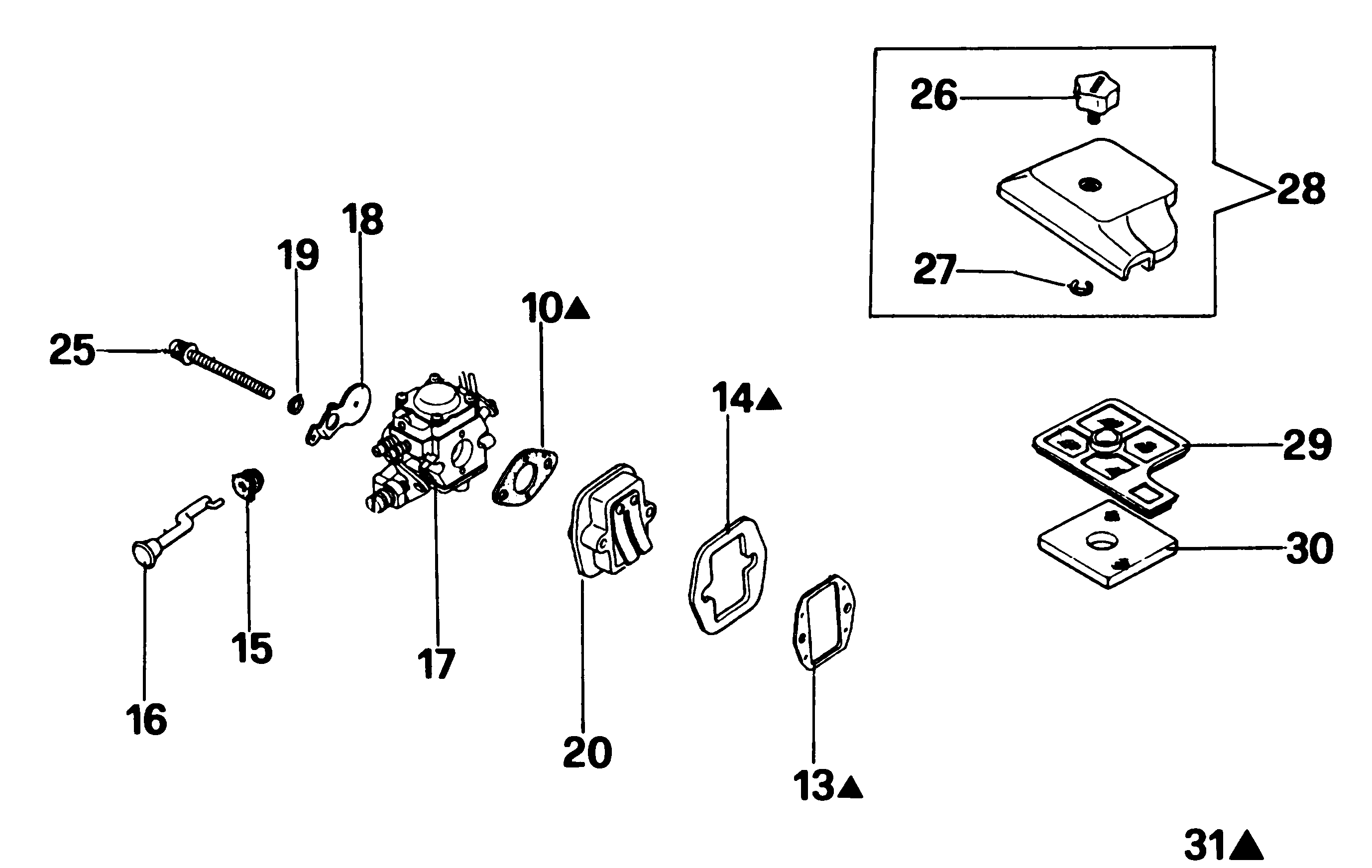

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 10 | 004000025R | Joint | Disponible | Voir la pièce |
| 13 | 50030023R | Joint | Disponible | Voir la pièce |
| 14 | 50030056R | Joint | Disponible | Voir la pièce |
| 15 | 50030177R | Passe-cable | Non reliée | |
| 16 | 50030176R | Levier de demarrage | Non reliée | |
| 17 | 2318610R | Carburateur WT-477A | Disponible | Voir la pièce |
| 18 | 50030167R | Levier de demarrage | Disponible | Voir la pièce |
| 19 | 50030284 | Entretoise | Disponible | Voir la pièce |
| 20 | 50030022R | Soupape | Disponible | Voir la pièce |
| 25 | 50030276R | Vis | Disponible | Voir la pièce |
| 26 | 50030308 | Pommeau | Disponible | Voir la pièce |
| 27 | 50030184R | Bague | Disponible | Voir la pièce |
| 28 | 50030306R | Couvercle | Disponible | Voir la pièce |
| 29 | 50030277R | Filtre aire | Disponible | Voir la pièce |
| 30 | 50030281R | Filtre | Non reliée | |
| 31 | 50032008 | Kit joints | Disponible | Voir la pièce |

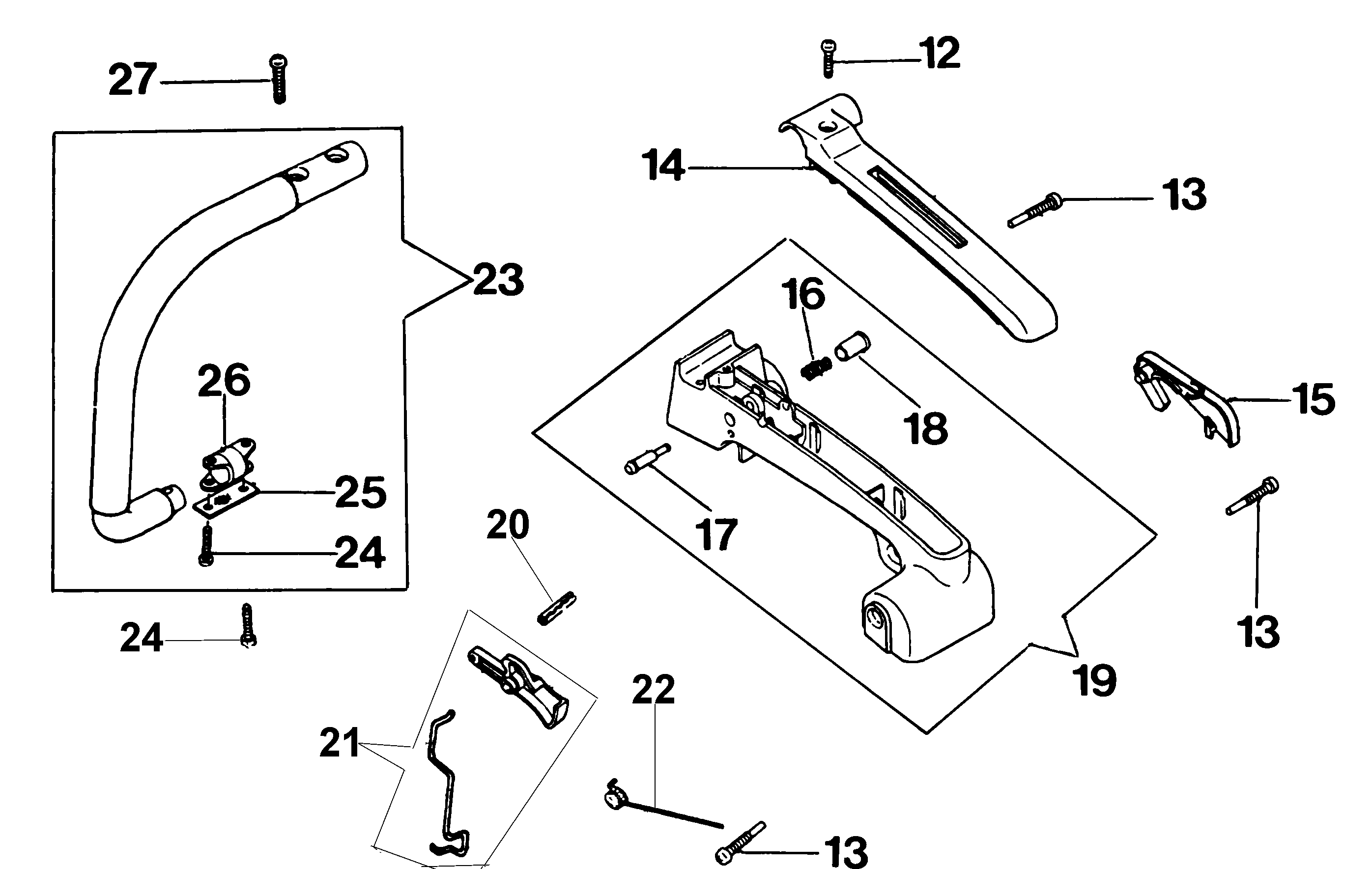

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 12 | 50030269R | Vis | Non reliée | |
| 13 | 50030279 | Vis | Disponible | Voir la pièce |
| 13 | 50030279 | Vis | Disponible | Voir la pièce |
| 13 | 50030279 | Vis | Disponible | Voir la pièce |
| 14 | 50032037 | Kit poignée | Disponible | Voir la pièce |
| 15 | 50030082A | Levier accelerateur | Disponible | Voir la pièce |
| 16 | 50030077 | Ressort | Non reliée | |
| 17 | 50030076R | Goupille | Non reliée | |
| 18 | 50030078R | Interrupteur | Non reliée | |
| 19 | 50032037 | Kit poignée | Disponible | Voir la pièce |
| 20 | 50030081 | Goupille | Disponible | Voir la pièce |
| 21 | 50032012 | Accel.compl. | Disponible | Voir la pièce |
| 22 | 50030080 | Ressort | Disponible | Voir la pièce |
| 23 | 50030065R | Poignee | Disponible | Voir la pièce |
| 24 | 50030270 | Vis | Disponible | Voir la pièce |
| 24 | 50030270 | Vis | Disponible | Voir la pièce |
| 25 | 50030068R | Bande | Disponible | Voir la pièce |
| 26 | 50030067R | Support | Non reliée | |
| 27 | 50030271 | Vis | Disponible | Voir la pièce |

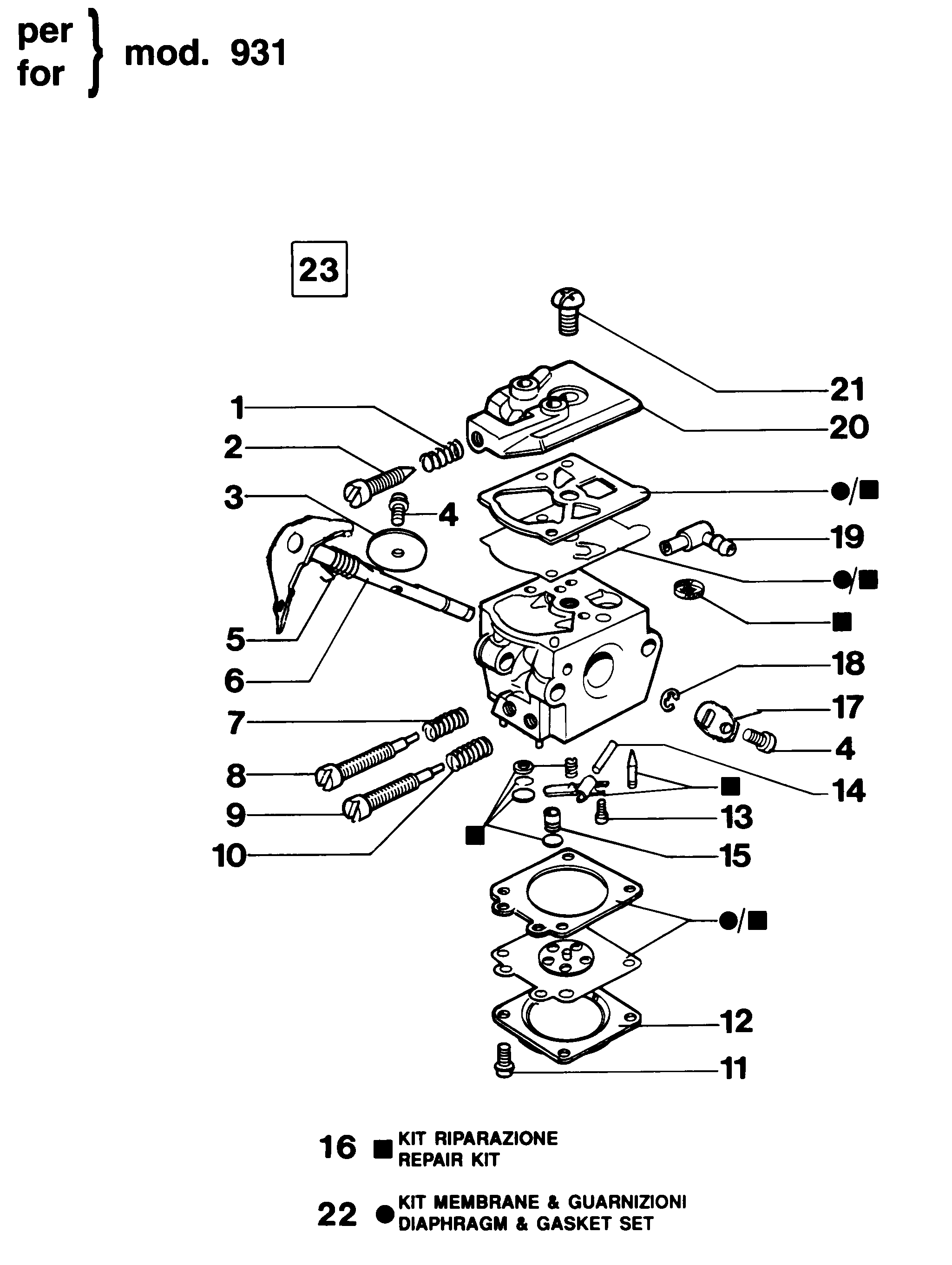

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 2318616 | Ressort | Disponible | Voir la pièce |
| 2 | 2318617 | Vis | Disponible | Voir la pièce |
| 3 | 375100078 | Papillon | Disponible | Voir la pièce |
| 4 | 003300209 | Vis | Disponible | Voir la pièce |
| 4 | 003300209 | Vis | Disponible | Voir la pièce |
| 5 | 2318615 | Ressort | Disponible | Voir la pièce |
| 6 | 2318611 | Arbre | Disponible | Voir la pièce |
| 7 | 035000165 | Ressort | Disponible | Voir la pièce |
| 8 | 2318618 | Vis L | Disponible | Voir la pièce |
| 9 | 2318619 | Vis H | Disponible | Voir la pièce |
| 10 | 093500115 | Ressort | Disponible | Voir la pièce |
| 11 | 035000162 | Vis | Disponible | Voir la pièce |
| 12 | 2318191 | Couvercle | Disponible | Voir la pièce |
| 13 | 003300202 | Vis | Disponible | Voir la pièce |
| 14 | 003300201 | Axe | Disponible | Voir la pièce |
| 15 | 2318613 | Gicleur | Disponible | Voir la pièce |
| 16 | - | N | Non reliée | |
| 17 | 2318614 | Levier | Disponible | Voir la pièce |
| 18 | 095000164 | Bague | Disponible | Voir la pièce |
| 19 | 003300036 | Jeu de raccords | Disponible | Voir la pièce |
| 20 | 2318612 | Couvercle | Disponible | Voir la pièce |
| 21 | 003300197 | Vis | Disponible | Voir la pièce |
| 22 | - | N | Non reliée | |
| 23 | 2318610R | Carburateur WT-477A | Disponible | Voir la pièce |

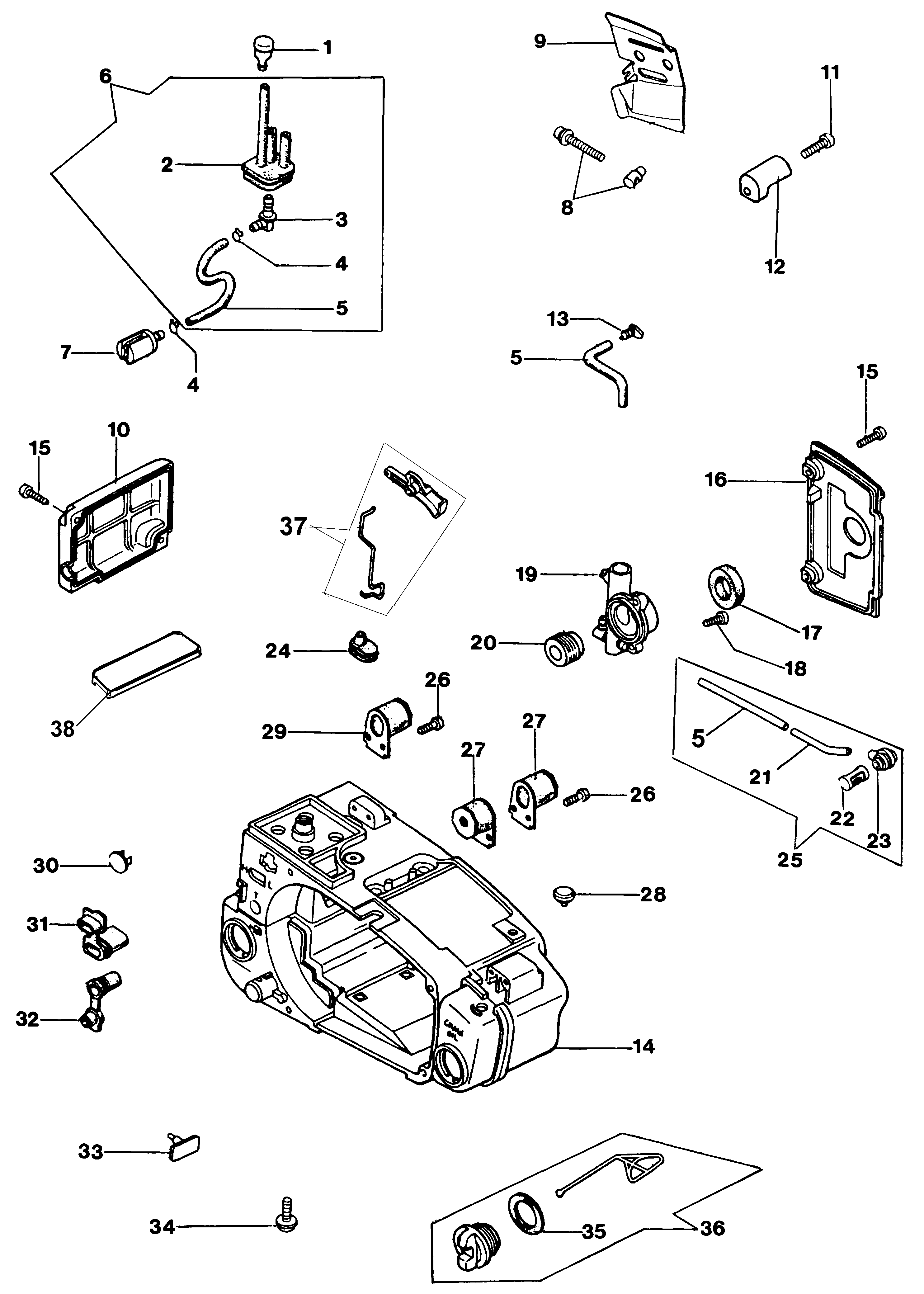

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 50030040R | Soupape | Non reliée | |
| 2 | 50030390 | Passetube | Non reliée | |
| 3 | 50030286 | Jeu de raccords | Disponible | Voir la pièce |
| 4 | 50030037R | Bande | Disponible | Voir la pièce |
| 4 | 50030037R | Bande | Disponible | Voir la pièce |
| 5 | 50032057R | Filtre huile | Disponible | Voir la pièce |
| 5 | 50032057R | Filtre huile | Disponible | Voir la pièce |
| 5 | 50032057R | Filtre huile | Disponible | Voir la pièce |
| 6 | 50030329R | Jeu de raccords | Disponible | Voir la pièce |
| 7 | 50030036R | Filtre mix | Disponible | Voir la pièce |
| 8 | 50032011 | Vis tension | Non reliée | |
| 9 | 50030125 | Bride | Disponible | Voir la pièce |
| 10 | 50030400 | Couvercle | Disponible | Voir la pièce |
| 11 | 50030270 | Vis | Disponible | Voir la pièce |
| 12 | 50030127R | Protection | Disponible | Voir la pièce |
| 13 | 50030052 | Arrêt | Disponible | Voir la pièce |
| 14 | 50030024AR | Carter moteur | Disponible | Voir la pièce |
| 15 | 50030269R | Vis | Non reliée | |
| 15 | 50030269R | Vis | Non reliée | |
| 16 | 50030140R | Couvercle | Disponible | Voir la pièce |
| 17 | 50030139R | Joint | Disponible | Voir la pièce |
| 18 | 50030291 | Vis | Disponible | Voir la pièce |
| 19 | 50032020R | Pompe huile | Disponible | Voir la pièce |
| 20 | 50030136R | Vis sans fin | Non reliée | |
| 21 | 50032057R | Filtre huile | Disponible | Voir la pièce |
| 22 | 50032057R | Filtre huile | Disponible | Voir la pièce |
| 23 | 50032057R | Filtre huile | Disponible | Voir la pièce |
| 24 | 50030173 | Passe-cable | Disponible | Voir la pièce |
| 25 | 50032057R | Filtre huile | Disponible | Voir la pièce |
| 26 | 50030272 | Vis | Disponible | Voir la pièce |
| 26 | 50030272 | Vis | Disponible | Voir la pièce |
| 27 | 50030229R | Support | Non reliée | |
| 27 | 50030229R | Support | Non reliée | |
| 28 | 50030053R | Soupape | Disponible | Voir la pièce |
| 29 | 50030085R | Support | Disponible | Voir la pièce |
| 30 | 50030178AR | Bouchon | Disponible | Voir la pièce |
| 31 | 50030175 | Guide vis | Disponible | Voir la pièce |
| 32 | 50030174 | Guide vis | Disponible | Voir la pièce |
| 33 | 50030033 | Soupape | Disponible | Voir la pièce |
| 34 | 50030374R | Vis | Disponible | Voir la pièce |
| 35 | 50030268A | Joint | Disponible | Voir la pièce |
| 36 | 50030304AR | Bouchon | Disponible | Voir la pièce |
| 37 | 50032012 | Accel.compl. | Disponible | Voir la pièce |
| 38 | 50040048 | Couvercle | Non reliée |
