Vue Éclatée HC 275 XP
Retrouvez les pièces détachées, références et repères disponibles pour HC 275 XP.

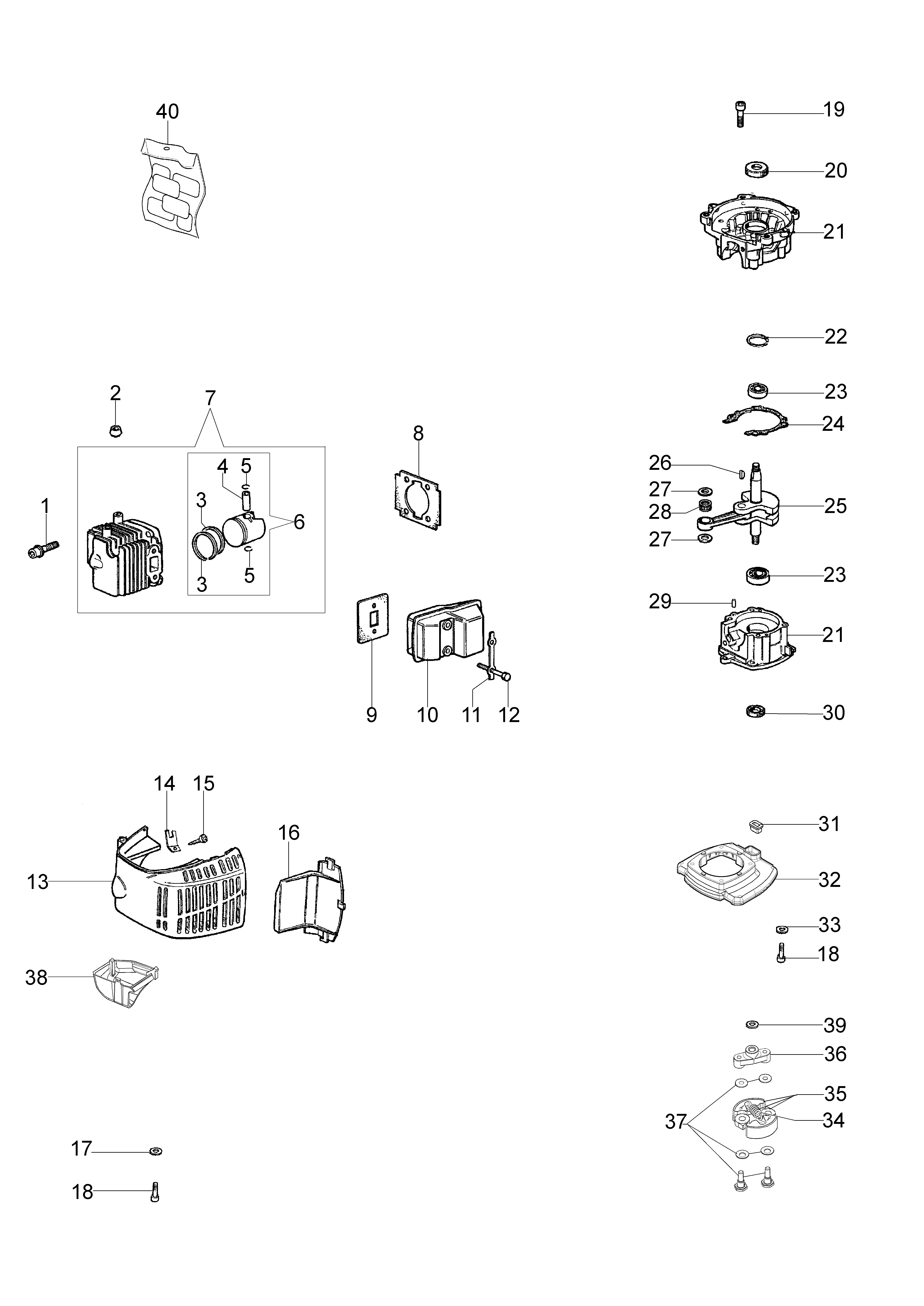

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61070060 | Vis | Disponible | Voir la pièce |
| 2 | 61170014AR | Entretoise | Disponible | Voir la pièce |
| 3 | 61070065R | Segment | Disponible | Voir la pièce |
| 3 | 61070065R | Segment | Disponible | Voir la pièce |
| 4 | 61070066 | Axe piston | Disponible | Voir la pièce |
| 5 | 61070067R | Bague | Non reliée | |
| 5 | 61070067R | Bague | Non reliée | |
| 6 | 61070107 | Piston complet | Disponible | Voir la pièce |
| 7 | 61070072A | Cylindre compl. Ø34 | Disponible | Voir la pièce |
| 8 | 61070059 | Joint | Disponible | Voir la pièce |
| 9 | 61070033 | Joint | Disponible | Voir la pièce |
| 10 | 58040332R | Pot | Disponible | Voir la pièce |
| 11 | 61070055R | Bride | Disponible | Voir la pièce |
| 12 | 3806027 | Vis | Disponible | Voir la pièce |
| 13 | 61070026BR | Couvercle | Disponible | Voir la pièce |
| 14 | 4191069BR | Plaque | Disponible | Voir la pièce |
| 15 | 3960030R | Vis | Disponible | Voir la pièce |
| 16 | 58040048 | Fermeture | Disponible | Voir la pièce |
| 17 | 3916004R | Rondelle | Disponible | Voir la pièce |
| 18 | 3909005 | Vis | Disponible | Voir la pièce |
| 18 | 3909005 | Vis | Disponible | Voir la pièce |
| 19 | 61070063 | Vis | Disponible | Voir la pièce |
| 20 | 61070075 | Bague | Disponible | Voir la pièce |
| 21 | 61070061R | Carter moteur | Disponible | Voir la pièce |
| 21 | 61070061R | Carter moteur | Disponible | Voir la pièce |
| 22 | 3025019R | Bague | Disponible | Voir la pièce |
| 23 | 3034009R | Roulement | Disponible | Voir la pièce |
| 23 | 3034009R | Roulement | Disponible | Voir la pièce |
| 24 | 61070062 | Joint | Disponible | Voir la pièce |
| 25 | 58040027 | Vilebrequin | Disponible | Voir la pièce |
| 26 | 61070070R | Clavette | Non reliée | |
| 27 | 50160140 | Entretoise | Disponible | Voir la pièce |
| 27 | 50160140 | Entretoise | Disponible | Voir la pièce |
| 28 | 61070076R | Roulement | Non reliée | |
| 29 | 61070073 | Goupille | Disponible | Voir la pièce |
| 30 | 61070074 | Bague | Disponible | Voir la pièce |
| 31 | 4162265 | Support | Disponible | Voir la pièce |
| 32 | 58040328 | Boite de embrayage | Disponible | Voir la pièce |
| 33 | 3819005R | Rondelle | Disponible | Voir la pièce |
| 34 | 61070090R | Ressort | Non reliée | |
| 35 | 61070091AR | Embrayage | Disponible | Voir la pièce |
| 36 | 58040327AR | Entraineur | Disponible | Voir la pièce |
| 37 | 61370257 | Kit tourillon + ressort Belleville + bague entretoise | Disponible | Voir la pièce |
| 38 | 58040345 | Deflecteur | Disponible | Voir la pièce |
| 39 | 3064034R | Rondelle | Disponible | Voir la pièce |
| 40 | 58042168 | Kit etiquettes | Disponible | Voir la pièce |

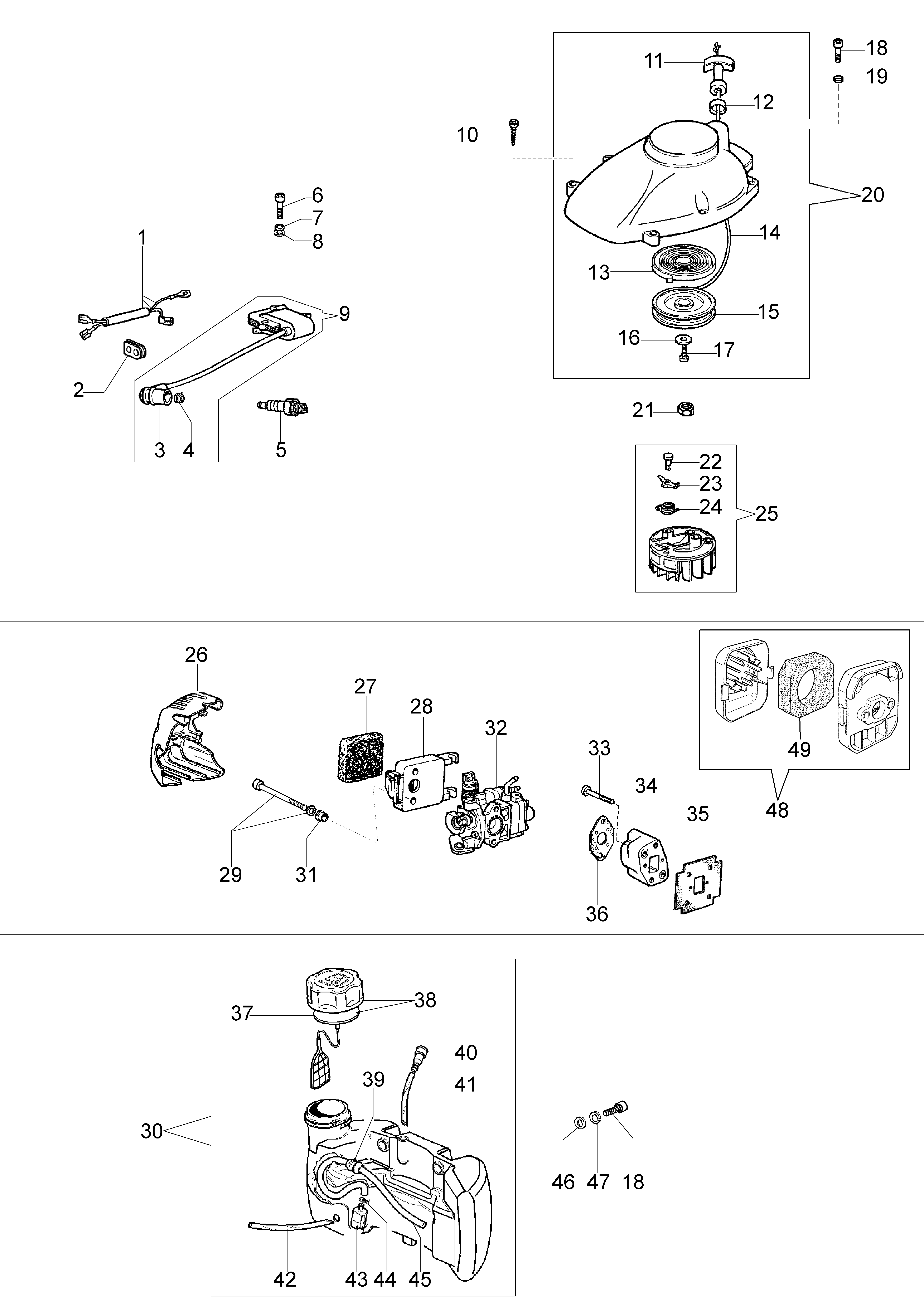

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61070012R | Cable | Disponible | Voir la pièce |
| 2 | 072700036A | Passe-cable | Disponible | Voir la pièce |
| 3 | 094600097AR | Capot de bougie | Disponible | Voir la pièce |
| 4 | 094600169AR | Ressort | Disponible | Voir la pièce |
| 5 | 3055104R | Bougie | Disponible | Voir la pièce |
| 6 | 006000085 | Vis | Disponible | Voir la pièce |
| 7 | 3819005R | Rondelle | Disponible | Voir la pièce |
| 8 | 3916004R | Rondelle | Disponible | Voir la pièce |
| 9 | 58040344AR | Bobine | Disponible | Voir la pièce |
| 10 | 3960064AR | Vis | Disponible | Voir la pièce |
| 11 | 093500397R | Poignée de démarrage | Non reliée | |
| 12 | 072700089R | Bague | Disponible | Voir la pièce |
| 13 | 61070036R | Ressort de démarrage | Disponible | Voir la pièce |
| 14 | 61070019AR | Cordelette | Disponible | Voir la pièce |
| 15 | 58040019BR | Poulie | Disponible | Voir la pièce |
| 16 | 094600451 | Rondelle | Disponible | Voir la pièce |
| 17 | 3960070AR | Vis | Disponible | Voir la pièce |
| 18 | 3801013R | Vis | Disponible | Voir la pièce |
| 18 | 3801013R | Vis | Disponible | Voir la pièce |
| 19 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 20 | 58042013BR | Demarrage complet | Disponible | Voir la pièce |
| 21 | 3980012R | Ecrou | Non reliée | |
| 22 | 4161151 | Pivot | Disponible | Voir la pièce |
| 23 | 58040003 | Flasque | Disponible | Voir la pièce |
| 24 | 58040004 | Ressort | Disponible | Voir la pièce |
| 25 | 58040350R | Volant | Disponible | Voir la pièce |
| 26 | 58040395R | Kit filtre | Non reliée | |
| 27 | 56510064R | Filtre | Non reliée | |
| 28 | 61070003ER | Support filtre | Non reliée | |
| 29 | 61052009BR | Vis | Disponible | Voir la pièce |
| 30 | 58040341R | Reservoir | Disponible | Voir la pièce |
| 31 | 61040020 | Bague | Disponible | Voir la pièce |
| 32 | 2318847R | Carburateur WYJ-442 | Disponible | Voir la pièce |
| 33 | 3801051R | Vis | Disponible | Voir la pièce |
| 34 | 61070004R | Bride termique | Non reliée | |
| 35 | 61070007R | Joint | Non reliée | |
| 36 | 4161438R | Joint | Non reliée | |
| 37 | 61070006R | Joint | Disponible | Voir la pièce |
| 38 | 61070079AR | Bouchon | Disponible | Voir la pièce |
| 39 | 4161211R | Passetube | Disponible | Voir la pièce |
| 40 | 61070011AR | Soupape | Disponible | Voir la pièce |
| 41 | 61290088R | Tuyau | Disponible | Voir la pièce |
| 42 | 50080134R | Tuyau | Disponible | Voir la pièce |
| 43 | 61370639R | Filtre mix | Disponible | Voir la pièce |
| 44 | 61110162BR | Bague | Disponible | Voir la pièce |
| 45 | 58040354AR | Tuyau | Non reliée | |
| 46 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 47 | 006000829R | Rondelle | Disponible | Voir la pièce |
| 48 | 58040395R | Kit filtre | Non reliée | |
| 49 | 58040396R | Filtre | Disponible | Voir la pièce |

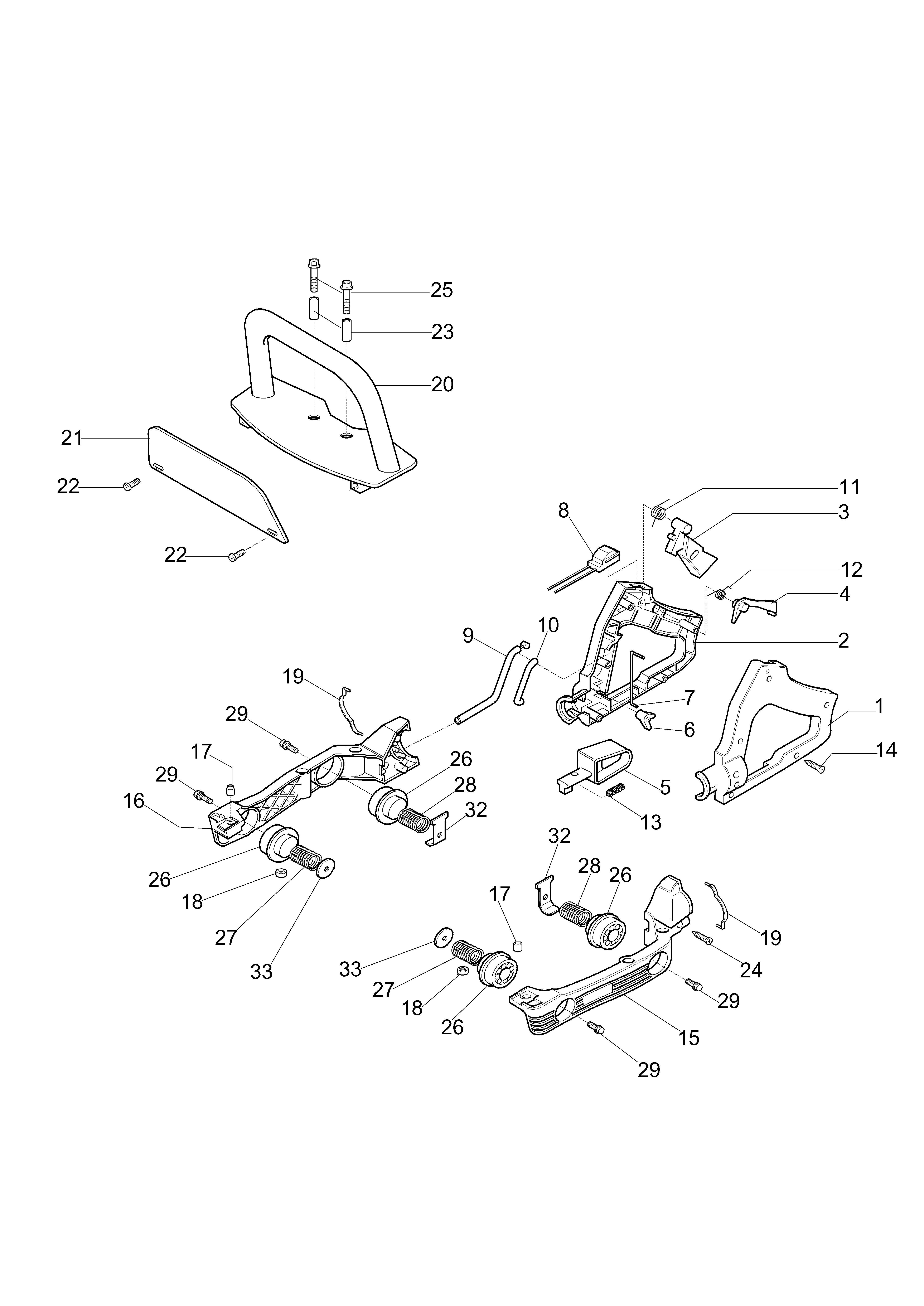

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | W58040032 | Poignee left | Disponible | Voir la pièce |
| 2 | W58040033 | Poignee right | Disponible | Voir la pièce |
| 3 | W58070021R | Levier accelerateur | Non reliée | |
| 4 | W58040035 | Levier | Disponible | Voir la pièce |
| 5 | W58040036 | Levier | Disponible | Voir la pièce |
| 6 | W58040037 | Pivot | Disponible | Voir la pièce |
| 7 | W58040038 | Levier accelerateur | Disponible | Voir la pièce |
| 8 | W58040039 | Interrupteur | Disponible | Voir la pièce |
| 9 | W58040084 | Cable accellerateur | Disponible | Voir la pièce |
| 10 | W58040041 | Entretoise | Disponible | Voir la pièce |
| 11 | W58040042 | Ressort | Disponible | Voir la pièce |
| 12 | W58040043 | Ressort | Disponible | Voir la pièce |
| 13 | W58040044 | Ressort | Disponible | Voir la pièce |
| 14 | W58040045 | Vis | Disponible | Voir la pièce |
| 15 | W58040046R | Support left | Non reliée | |
| 16 | W58040047R | Support right | Non reliée | |
| 17 | W58040048 | Entretoise | Disponible | Voir la pièce |
| 17 | W58040048 | Entretoise | Disponible | Voir la pièce |
| 18 | W58040023R | Ecrou | Non reliée | |
| 18 | W58040023R | Ecrou | Non reliée | |
| 19 | W58040050 | Joint | Disponible | Voir la pièce |
| 19 | W58040050 | Joint | Disponible | Voir la pièce |
| 20 | W58070009R | Poignee | Disponible | Voir la pièce |
| 21 | W58040052 | Protege main | Disponible | Voir la pièce |
| 22 | W58040053R | Vis | Disponible | Voir la pièce |
| 22 | W58040053R | Vis | Disponible | Voir la pièce |
| 23 | W58040054R | Entretoise | Disponible | Voir la pièce |
| 24 | W58040055 | Vis | Disponible | Voir la pièce |
| 25 | W58040056R | Vis | Disponible | Voir la pièce |
| 26 | W58040057R | Support ressort | Disponible | Voir la pièce |
| 26 | W58040057R | Support ressort | Disponible | Voir la pièce |
| 26 | W58040057R | Support ressort | Disponible | Voir la pièce |
| 26 | W58040057R | Support ressort | Disponible | Voir la pièce |
| 27 | W58040058R | Ressort | Disponible | Voir la pièce |
| 27 | W58040058R | Ressort | Disponible | Voir la pièce |
| 28 | W58040059R | Ressort | Disponible | Voir la pièce |
| 28 | W58040059R | Ressort | Disponible | Voir la pièce |
| 29 | W58040025 | Vis | Disponible | Voir la pièce |
| 29 | W58040025 | Vis | Disponible | Voir la pièce |
| 29 | W58040025 | Vis | Disponible | Voir la pièce |
| 29 | W58040025 | Vis | Disponible | Voir la pièce |
| 32 | W58040063 | Support | Disponible | Voir la pièce |
| 32 | W58040063 | Support | Disponible | Voir la pièce |
| 33 | W58040064 | Rondelle | Disponible | Voir la pièce |
| 33 | W58040064 | Rondelle | Disponible | Voir la pièce |

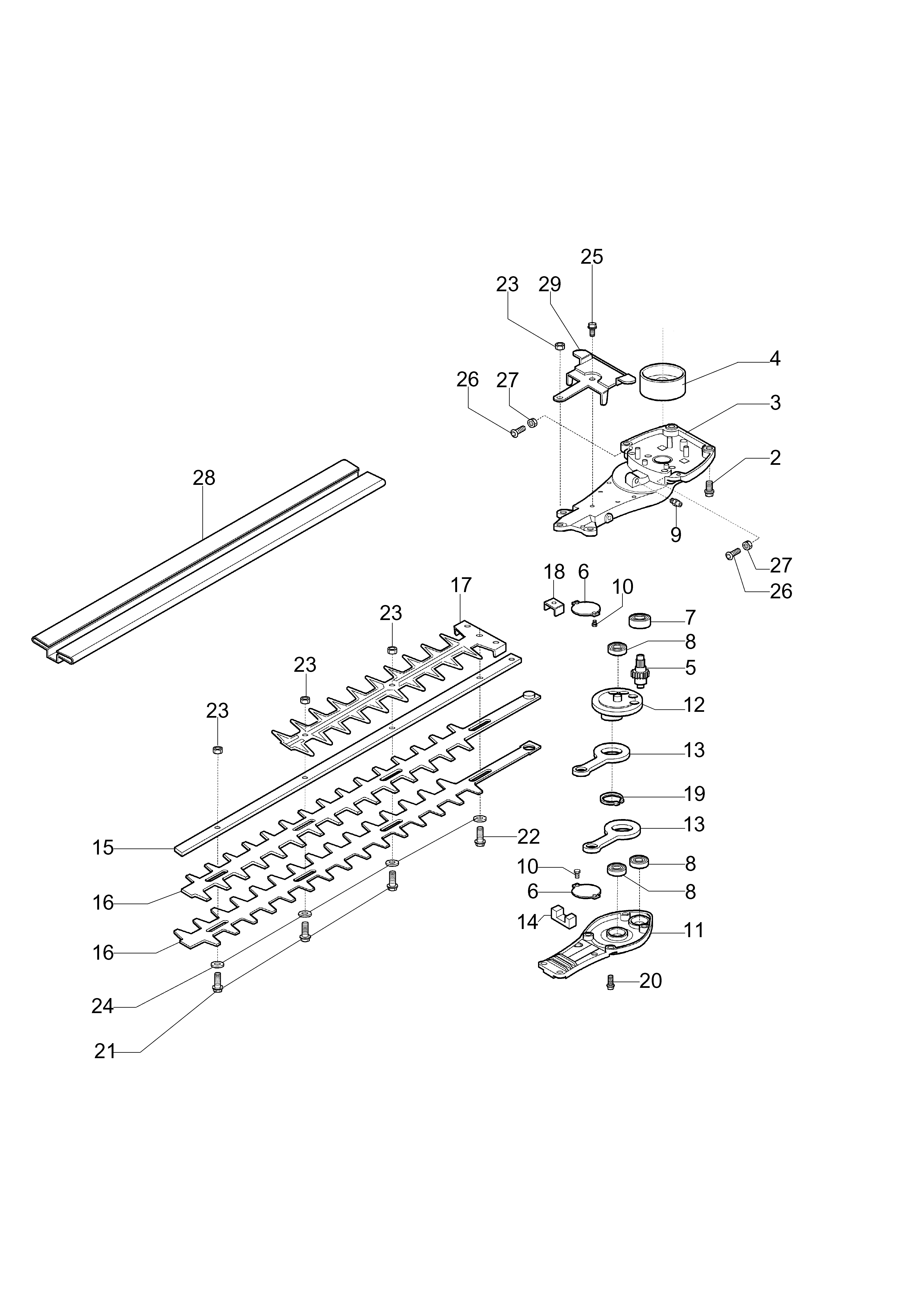

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 2 | W58040002 | Vis | Disponible | Voir la pièce |
| 3 | W58070001R | Boite super. | Disponible | Voir la pièce |
| 4 | W58040004R | Cloche embrayage | Disponible | Voir la pièce |
| 5 | W58040005 | Pignon | Disponible | Voir la pièce |
| 6 | W58040006 | Bride | Disponible | Voir la pièce |
| 6 | W58040006 | Bride | Disponible | Voir la pièce |
| 7 | W58040007R | Roulement | Disponible | Voir la pièce |
| 8 | W58040008R | Roulement | Disponible | Voir la pièce |
| 8 | W58040008R | Roulement | Disponible | Voir la pièce |
| 8 | W58040008R | Roulement | Disponible | Voir la pièce |
| 9 | W58040009 | Graisseur | Disponible | Voir la pièce |
| 10 | W58040010 | Vis | Disponible | Voir la pièce |
| 10 | W58040010 | Vis | Disponible | Voir la pièce |
| 11 | W58040011R | Couvercle | Non reliée | |
| 12 | W58040012 | Engrenage | Disponible | Voir la pièce |
| 13 | W58040013R | Bielle | Disponible | Voir la pièce |
| 13 | W58040013R | Bielle | Disponible | Voir la pièce |
| 14 | W58040014 | Feutre | Disponible | Voir la pièce |
| 15 | W58040030R | Guide lame 750mm | Non reliée | |
| 16 | W58070006R | Lame 750mm | Disponible | Voir la pièce |
| 16 | W58070006R | Lame 750mm | Disponible | Voir la pièce |
| 17 | W58040082 | Protection | Disponible | Voir la pièce |
| 18 | W58040018 | Bride | Disponible | Voir la pièce |
| 19 | W58040019 | Bague | Disponible | Voir la pièce |
| 20 | W58040002 | Vis | Disponible | Voir la pièce |
| 21 | W58040021R | Vis | Non reliée | |
| 22 | W58040022 | Vis | Non reliée | |
| 23 | W58040023R | Ecrou | Non reliée | |
| 23 | W58040023R | Ecrou | Non reliée | |
| 23 | W58040023R | Ecrou | Non reliée | |
| 23 | W58040023R | Ecrou | Non reliée | |
| 24 | W58040024R | Rondelle | Non reliée | |
| 25 | W58040025 | Vis | Disponible | Voir la pièce |
| 26 | 3933051R | Vis | Disponible | Voir la pièce |
| 26 | 3933051R | Vis | Disponible | Voir la pièce |
| 27 | 3912005R | Ecrou | Disponible | Voir la pièce |
| 27 | 3912005R | Ecrou | Disponible | Voir la pièce |
| 28 | 58040167 | Protection | Disponible | Voir la pièce |
| 29 | W58040029 | Etrier | Disponible | Voir la pièce |
Pièces de la vue éclatée

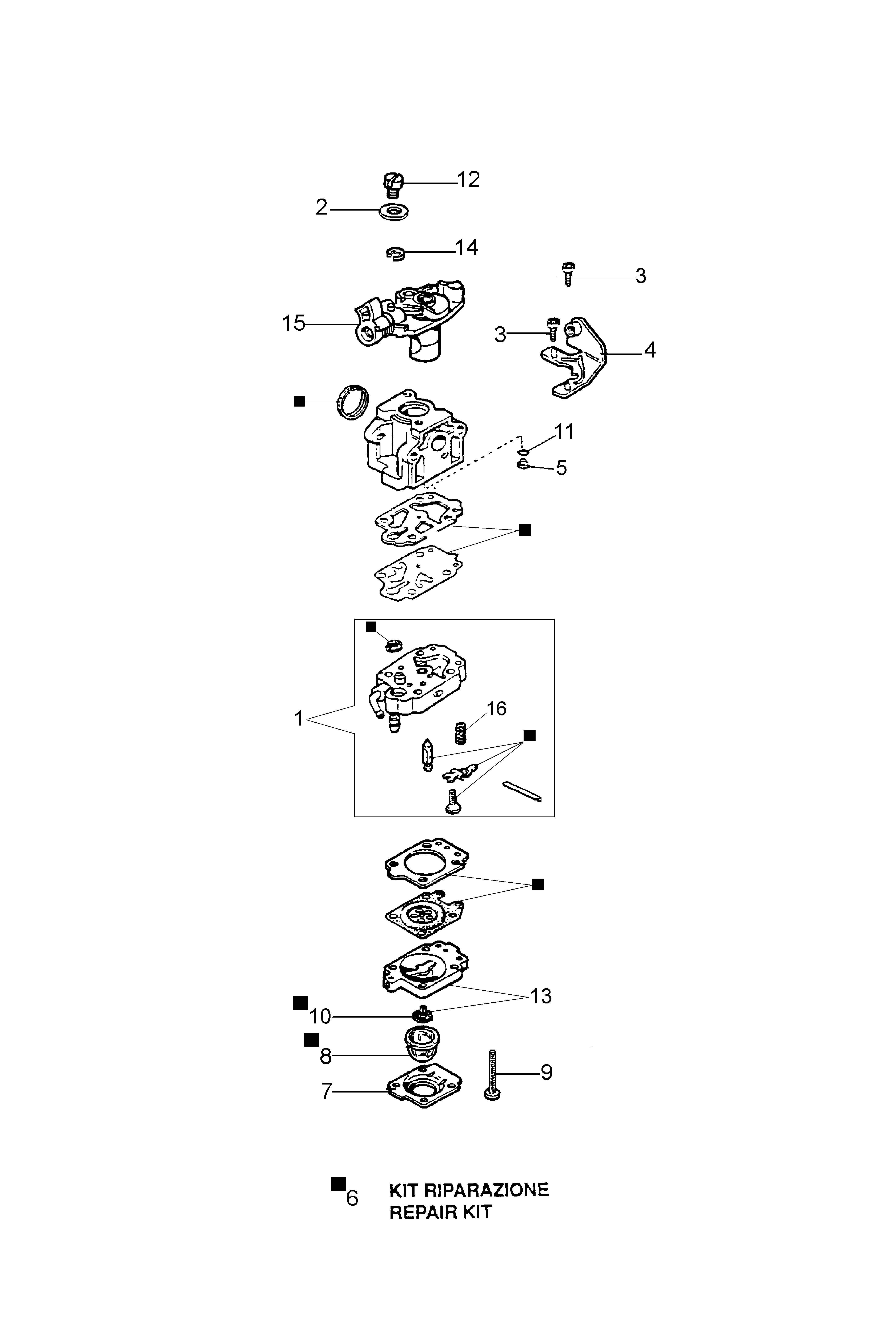

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 2318815 | Corp pompe compl. | Disponible | Voir la pièce |
| 2 | 2318703 | Rondelle | Disponible | Voir la pièce |
| 3 | 2318580 | Vis | Disponible | Voir la pièce |
| 3 | 2318580 | Vis | Disponible | Voir la pièce |
| 4 | 2318813 | Support | Disponible | Voir la pièce |
| 5 | 2318812 | Gicleur | Disponible | Voir la pièce |
| 6 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 7 | 2318571 | Couvercle | Disponible | Voir la pièce |
| 8 | 2318572 | Pompe | Disponible | Voir la pièce |
| 9 | 2318585 | Vis | Disponible | Voir la pièce |
| 10 | 2318592R | Soupape | Non reliée | |
| 11 | 2318701 | Bague or | Disponible | Voir la pièce |
| 12 | 2318577 | Ecrou | Disponible | Voir la pièce |
| 13 | 2318570 | Corp primer | Disponible | Voir la pièce |
| 14 | 2318189 | Bague | Disponible | Voir la pièce |
| 15 | 2318902 | Soupape | Disponible | Voir la pièce |
| 16 | 2318568 | Ressort | Disponible | Voir la pièce |
