Vue Éclatée OM 2000 E
Retrouvez les pièces détachées, références et repères disponibles pour OM 2000 E.

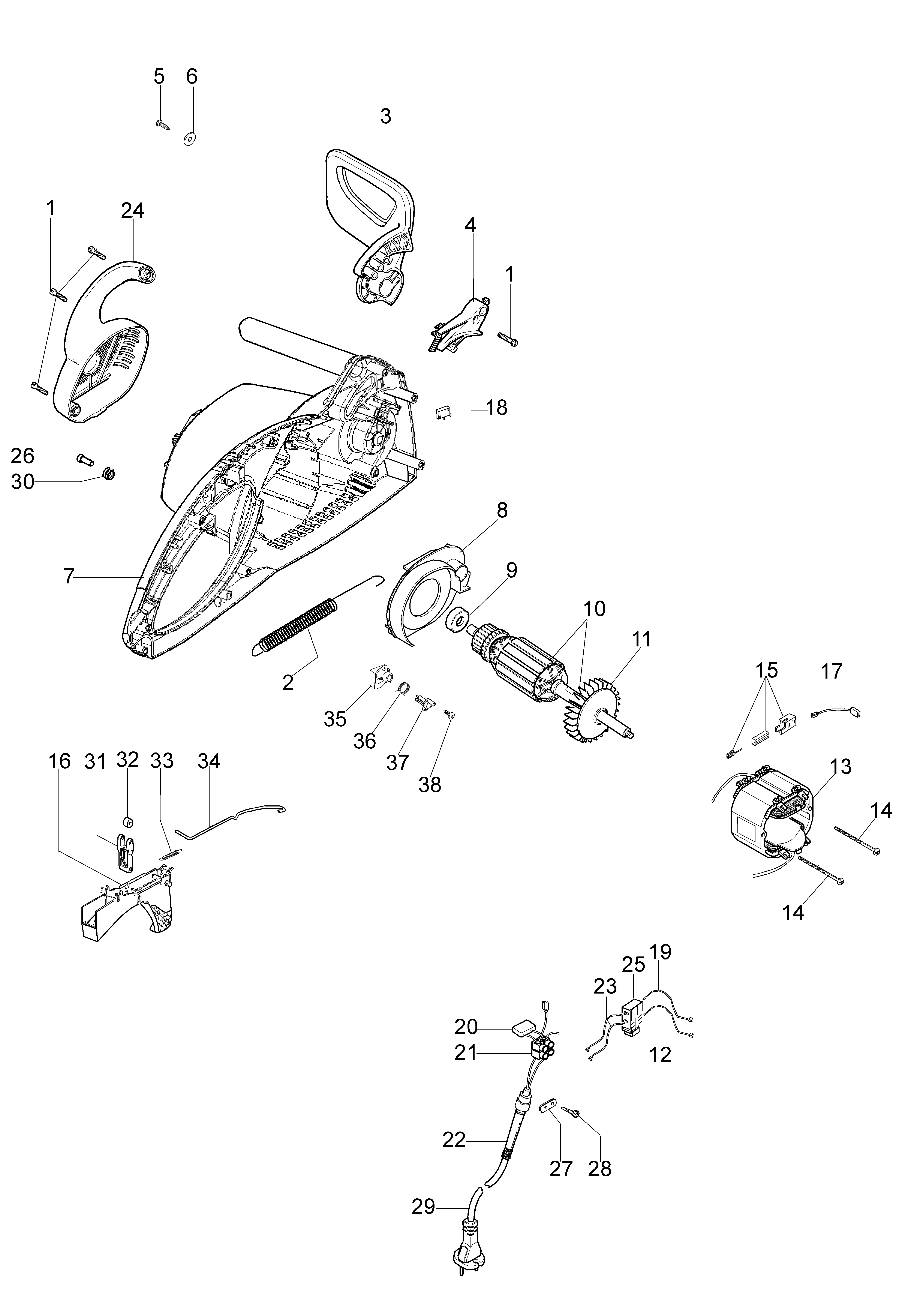

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3960115R | Vis | Disponible | Voir la pièce |
| 1 | 3960115R | Vis | Disponible | Voir la pièce |
| 2 | 51020032R | Ressort | Disponible | Voir la pièce |
| 3 | 51020052R | Protection | Disponible | Voir la pièce |
| 4 | 51020050R | Levier | Disponible | Voir la pièce |
| 5 | 3960084 | Vis | Disponible | Voir la pièce |
| 6 | 3918018R | Rondelle | Disponible | Voir la pièce |
| 7 | 51020002AR | Carter moteur | Disponible | Voir la pièce |
| 8 | 51020035R | Flasque | Disponible | Voir la pièce |
| 9 | 3035038R | Roulement | Disponible | Voir la pièce |
| 10 | 51020011R | Induit | Disponible | Voir la pièce |
| 11 | 51020015R | Ventilateur | Disponible | Voir la pièce |
| 12 | 51020041R | Cable | Disponible | Voir la pièce |
| 13 | 51020048R | Stateur | Disponible | Voir la pièce |
| 14 | 3960036 | Vis | Disponible | Voir la pièce |
| 14 | 3960036 | Vis | Disponible | Voir la pièce |
| 15 | 51020104R | Charbon compl. | Disponible | Voir la pièce |
| 16 | 51020051R | Accelerateur | Disponible | Voir la pièce |
| 17 | 51020037R | Cable | Disponible | Voir la pièce |
| 18 | 51020030R | Micro-interrupteur | Disponible | Voir la pièce |
| 19 | 51020102R | Cable | Disponible | Voir la pièce |
| 20 | 51020125R | Condensateur | Disponible | Voir la pièce |
| 21 | 51020045R | Etau | Disponible | Voir la pièce |
| 22 | 011200084A | Passe-cable | Disponible | Voir la pièce |
| 23 | 51020042R | Cable | Disponible | Voir la pièce |
| 24 | 51020053R | Couvercle | Disponible | Voir la pièce |
| 25 | 2317033R | Interrupteur | Disponible | Voir la pièce |
| 26 | 51020096R | Curseur | Disponible | Voir la pièce |
| 27 | 51020111R | Plaquette | Disponible | Voir la pièce |
| 28 | 3960109AR | Vis | Disponible | Voir la pièce |
| 29 | 51020044R | Cable | Disponible | Voir la pièce |
| 30 | 4198020R | Ressort | Disponible | Voir la pièce |
| 31 | 51020034R | Levier | Disponible | Voir la pièce |
| 32 | 51010038R | Rouleau | Disponible | Voir la pièce |
| 33 | 51010034AR | Ressort | Disponible | Voir la pièce |
| 34 | 51020033AR | Levier accelerateur | Disponible | Voir la pièce |
| 35 | 51020132R | Support | Disponible | Voir la pièce |
| 36 | 51020130R | Ressort | Disponible | Voir la pièce |
| 37 | 51020131AR | Levier | Disponible | Voir la pièce |
| 38 | 3960059AR | Vis | Disponible | Voir la pièce |

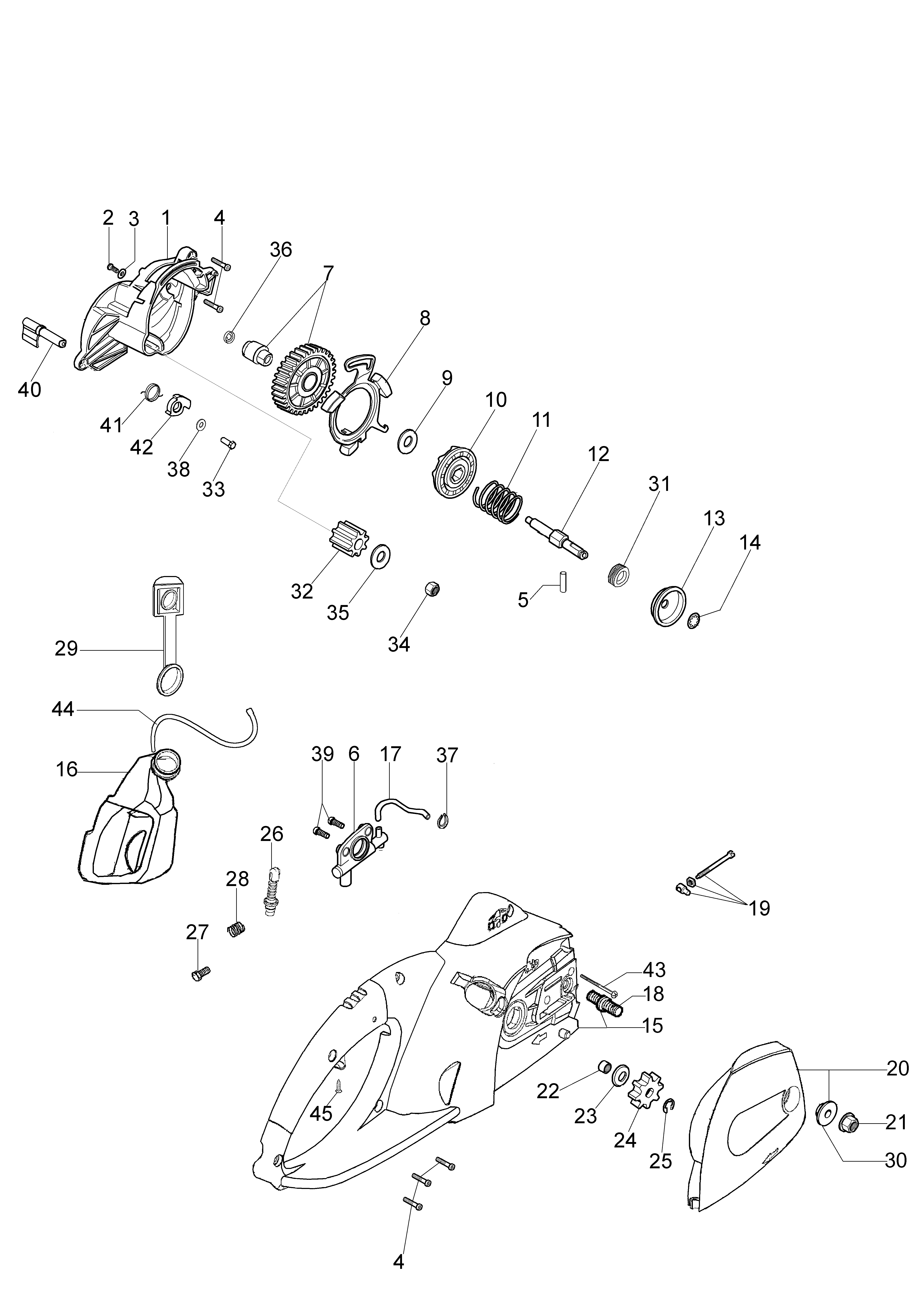

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 51020007R | Support | Disponible | Voir la pièce |
| 2 | 3801008R | Vis | Disponible | Voir la pièce |
| 3 | 3918010R | Rondelle | Disponible | Voir la pièce |
| 4 | 3960115R | Vis | Disponible | Voir la pièce |
| 4 | 3960115R | Vis | Disponible | Voir la pièce |
| 5 | 3033019 | Rouleau | Disponible | Voir la pièce |
| 6 | 50050020R | Pompe huile | Disponible | Voir la pièce |
| 7 | 51022014AR | Couronne compl. | Disponible | Voir la pièce |
| 8 | 51020023R | Flasque | Disponible | Voir la pièce |
| 9 | 3064032 | Rondelle | Disponible | Voir la pièce |
| 10 | 51020014R | Entretoise | Disponible | Voir la pièce |
| 11 | 51020013R | Ressort | Disponible | Voir la pièce |
| 12 | 51020022AR | Arbre | Disponible | Voir la pièce |
| 13 | 51010004R | Rondelle | Disponible | Voir la pièce |
| 14 | 3868003R | Arret | Disponible | Voir la pièce |
| 15 | 51020009AR | Carter moteur | Disponible | Voir la pièce |
| 16 | 51020036R | Reservoir | Disponible | Voir la pièce |
| 17 | 51020017R | Tuyau | Disponible | Voir la pièce |
| 18 | 51010016R | Goujon | Non reliée | |
| 19 | 011500462 | Kit vis tension | Disponible | Voir la pièce |
| 20 | 51020029AR | Carter chaine | Disponible | Voir la pièce |
| 21 | 50010148R | Ecrou | Disponible | Voir la pièce |
| 22 | 3035230R | Roulement | Disponible | Voir la pièce |
| 23 | 51020077R | Rondelle | Disponible | Voir la pièce |
| 24 | 51020100R | Pignon | Disponible | Voir la pièce |
| 25 | 3026013R | Bague | Disponible | Voir la pièce |
| 26 | 51020016R | Tuyau flexible | Disponible | Voir la pièce |
| 27 | 50170149R | Filtre huile | Disponible | Voir la pièce |
| 28 | 51020113R | Ressort | Disponible | Voir la pièce |
| 29 | 51020026R | Bouchon | Disponible | Voir la pièce |
| 30 | 51010040 | Insert | Disponible | Voir la pièce |
| 31 | 51020078R | Vis sans fin | Disponible | Voir la pièce |
| 32 | 51020021R | Pignon | Disponible | Voir la pièce |
| 33 | 320000004 | Vis | Disponible | Voir la pièce |
| 34 | 018100045R | Ecrou | Disponible | Voir la pièce |
| 35 | 3064035 | Rondelle | Disponible | Voir la pièce |
| 36 | 50110043AR | Entretoise | Disponible | Voir la pièce |
| 37 | 3024005R | Bague seeger | Disponible | Voir la pièce |
| 38 | 3916022R | Rondelle | Disponible | Voir la pièce |
| 39 | 3960059AR | Vis | Disponible | Voir la pièce |
| 40 | 51020090R | Levier | Disponible | Voir la pièce |
| 41 | 51020092R | Ressort | Disponible | Voir la pièce |
| 42 | 51020091R | Levier | Disponible | Voir la pièce |
| 43 | 3960114R | Vis | Disponible | Voir la pièce |
| 44 | 51020025R | Tuyau soupirail | Disponible | Voir la pièce |
| 45 | 3960061AR | Vis | Disponible | Voir la pièce |

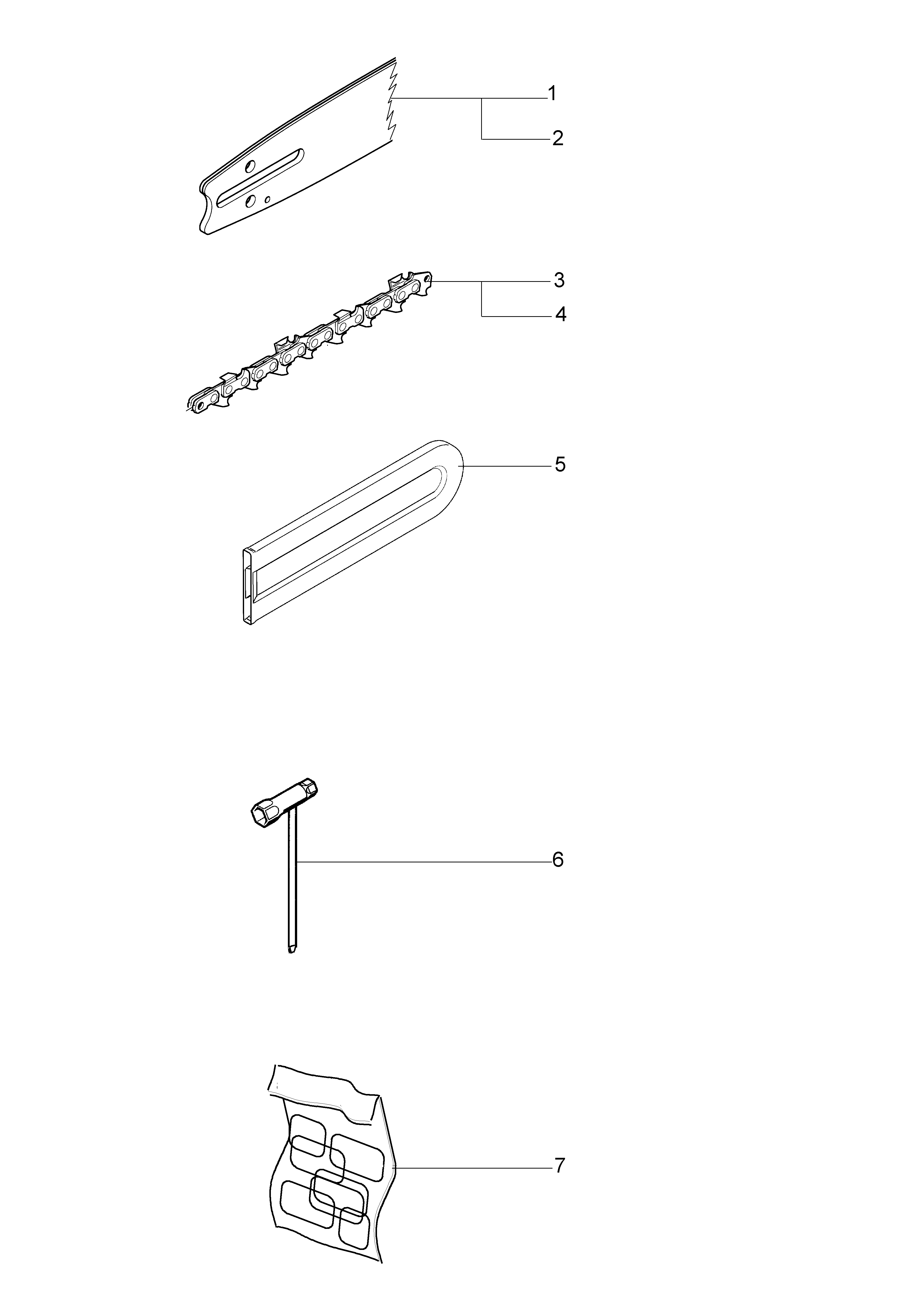

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 093500313R | Guide 14 | Disponible | Voir la pièce |
| 2 | 004001108R | Guide 16 | Disponible | Voir la pièce |
| 3 | 30629036A | Chaine .3/8 | Non reliée | |
| 4 | 30629018C | Chaine .3/8 | Disponible | Voir la pièce |
| 5 | 3063053R | Couvre-guide | Non reliée | |
| 6 | 2304073R | Cle 13x19 | Non reliée | |
| 7 | 51022011 | Kit etiquettes | Disponible | Voir la pièce |
