Vue Éclatée 350S
Retrouvez les pièces détachées, références et repères disponibles pour 350S.

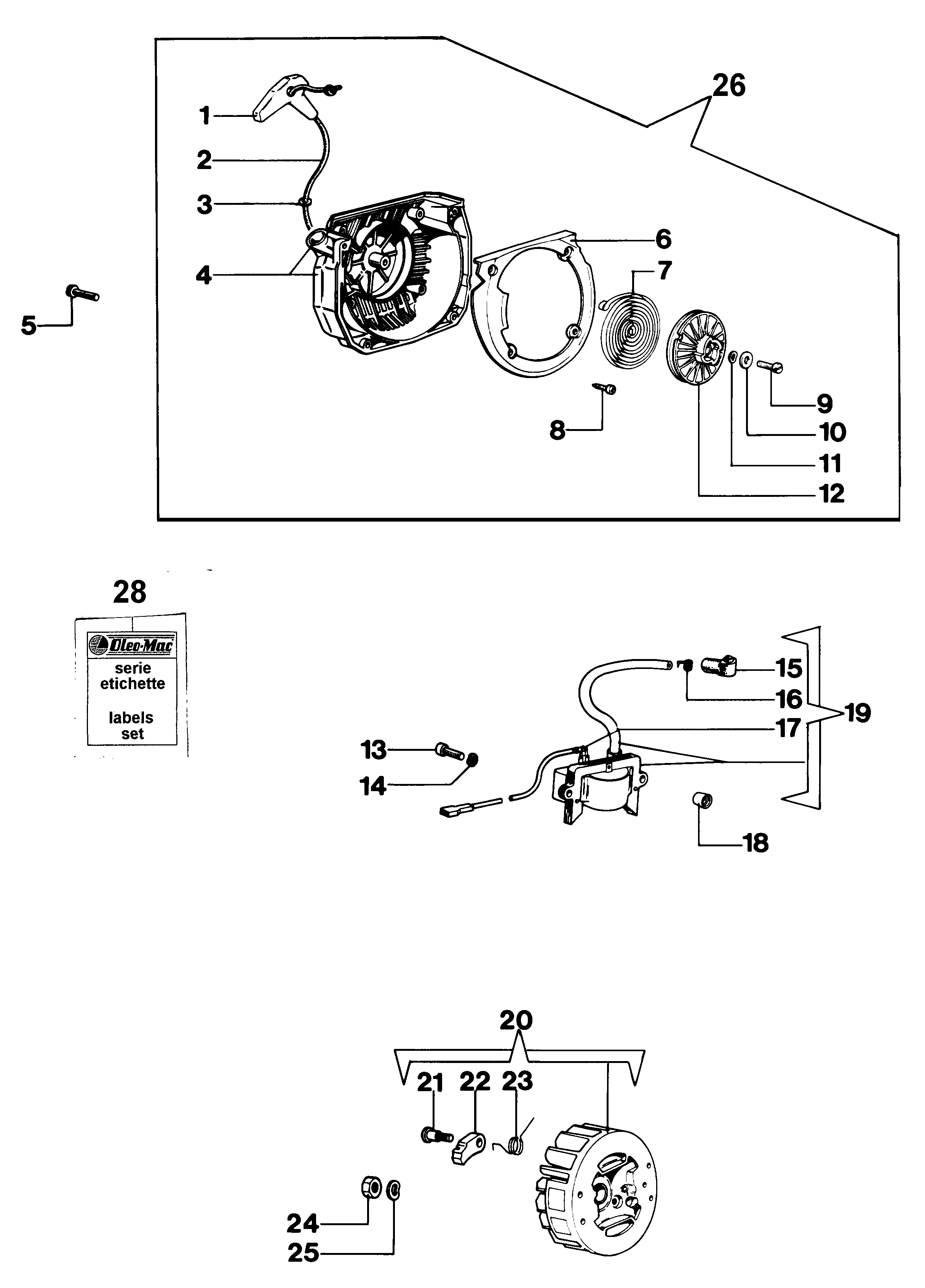

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 005000122R | Poignée de démarrage | Disponible | Voir la pièce |
| 2 | 015400135R | Cordelette | Disponible | Voir la pièce |
| 3 | 006000829R | Rondelle | Disponible | Voir la pièce |
| 4 | 035000103A | Carter | Disponible | Voir la pièce |
| 5 | 099900296R | Vis | Non reliée | |
| 6 | 005000342 | Flasque | Disponible | Voir la pièce |
| 7 | 004000132R | Ressort | Non reliée | |
| 8 | 3960017AR | Vis | Disponible | Voir la pièce |
| 9 | 3908003 | Vis | Disponible | Voir la pièce |
| 10 | 035000055R | Rondelle | Disponible | Voir la pièce |
| 11 | 006000315R | Rondelle | Disponible | Voir la pièce |
| 12 | 004900022R | Poulie | Disponible | Voir la pièce |
| 13 | 3801035 | Vis | Disponible | Voir la pièce |
| 14 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 15 | 094500049 | Capot de bougie | Disponible | Voir la pièce |
| 16 | 006100188 | Ressort | Disponible | Voir la pièce |
| 17 | 005401117 | Cable | Disponible | Voir la pièce |
| 18 | 005400071 | Entretoise | Disponible | Voir la pièce |
| 19 | 035000032R | Bobine | Disponible | Voir la pièce |
| 20 | 004900052 | Volant | Disponible | Voir la pièce |
| 21 | 004000436R | Pivot | Non reliée | |
| 22 | 004000140R | Flasque | Non reliée | |
| 23 | 004900048R | Ressort | Disponible | Voir la pièce |
| 24 | 3912011R | Ecrou | Disponible | Voir la pièce |
| 25 | 005000343R | Rondelle | Disponible | Voir la pièce |
| 26 | 026600008A | Demarrage complet | Disponible | Voir la pièce |
| 28 | 50050135 | Kit etiquettes | Disponible | Voir la pièce |

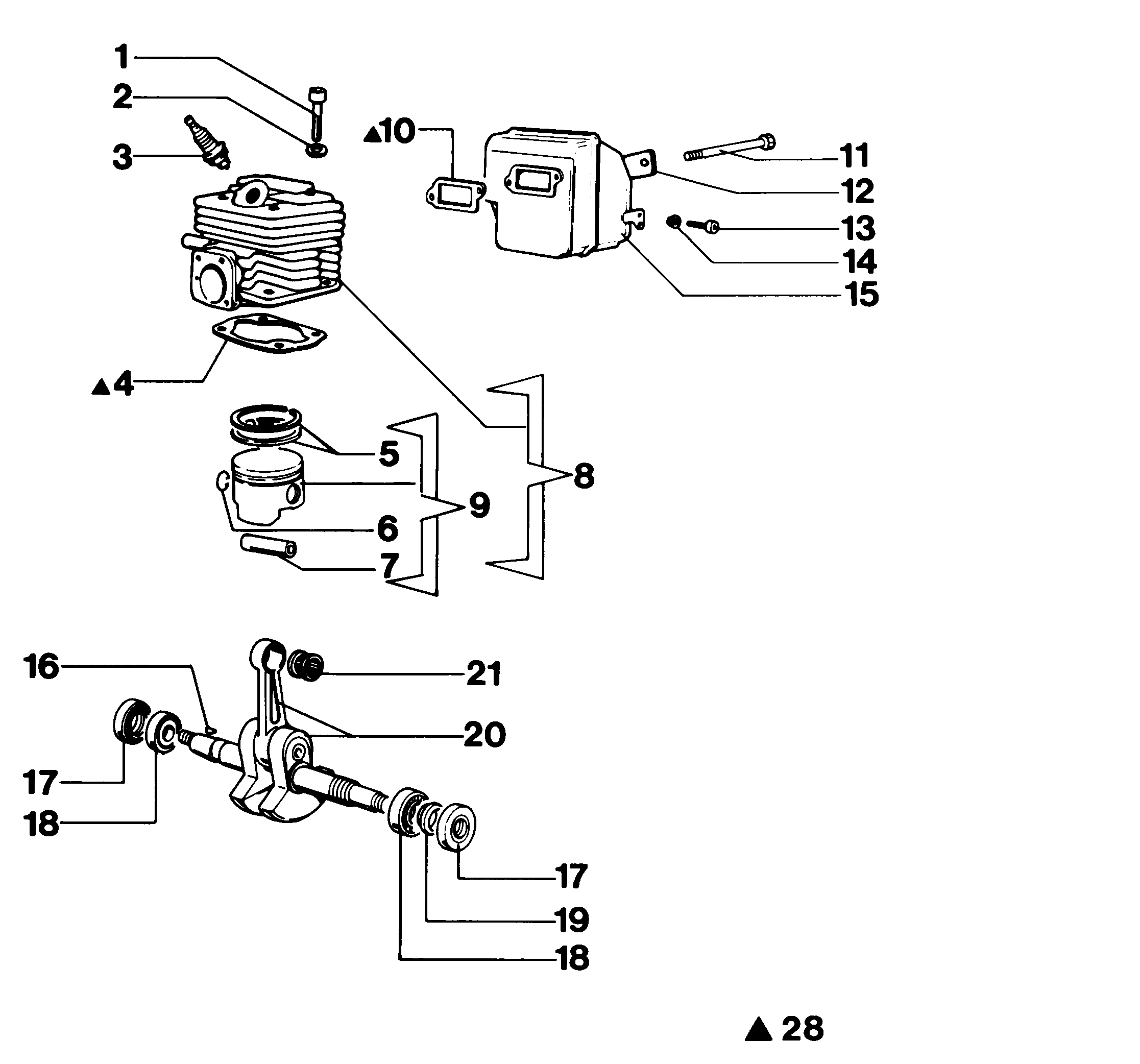

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 005100906AR | Vis | Disponible | Voir la pièce |
| 2 | 3833076R | Rondelle | Non reliée | |
| 3 | 005000019R | Bougie | Non reliée | |
| 4 | 005000002A | Joint | Disponible | Voir la pièce |
| 5 | 005400015R | Segment Ø46 | Disponible | Voir la pièce |
| 6 | 007201198R | Bague | Disponible | Voir la pièce |
| 7 | 094500007R | Axe piston | Disponible | Voir la pièce |
| 8 | 035500130 | Cylindre | Disponible | Voir la pièce |
| 9 | 035500129 | Piston complet Ø46 | Disponible | Voir la pièce |
| 10 | 006000331 | Joint | Disponible | Voir la pièce |
| 11 | 005400303R | Vis | Disponible | Voir la pièce |
| 12 | 006000312 | Bride | Disponible | Voir la pièce |
| 13 | 006000624 | Vis | Disponible | Voir la pièce |
| 14 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 15 | 005400006 | Pot | Disponible | Voir la pièce |
| 16 | 3028014R | Clavette | Non reliée | |
| 17 | 3050015AR | Bague | Non reliée | |
| 17 | 3050015AR | Bague | Non reliée | |
| 18 | 3035015R | Roulement | Disponible | Voir la pièce |
| 18 | 3035015R | Roulement | Disponible | Voir la pièce |
| 19 | 006000018 | Came | Disponible | Voir la pièce |
| 20 | 005401112 | Vilebrequin | Disponible | Voir la pièce |
| 21 | 3037014R | Roulement | Disponible | Voir la pièce |
| 28 | 005000330A | Kit joints | Disponible | Voir la pièce |

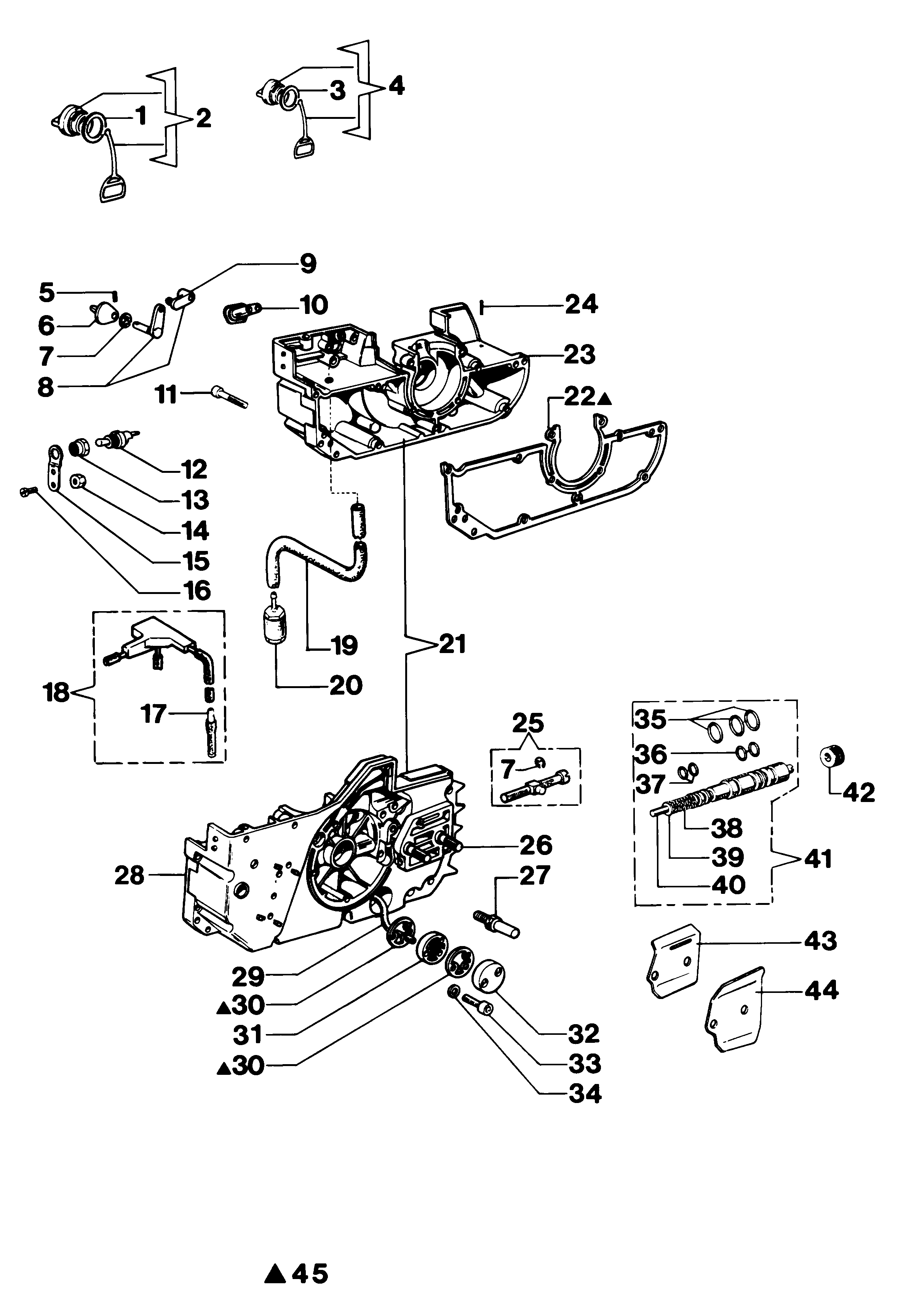

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3049019 | Bague or | Disponible | Voir la pièce |
| 2 | 006101033 | Bouchon | Disponible | Voir la pièce |
| 3 | 094500054R | Joint | Disponible | Voir la pièce |
| 4 | 094500570R | Bouchon | Disponible | Voir la pièce |
| 5 | 006000054 | Goupille | Disponible | Voir la pièce |
| 6 | 005000053 | Levier de demarrage | Disponible | Voir la pièce |
| 7 | 3026004R | Bague | Non reliée | |
| 7 | 3026004R | Bague | Non reliée | |
| 8 | 026400181 | Fourchette | Disponible | Voir la pièce |
| 9 | 018100165 | Bielle | Disponible | Voir la pièce |
| 10 | 005101003 | Flasque | Disponible | Voir la pièce |
| 11 | 099900311B | Vis | Disponible | Voir la pièce |
| 12 | 094500497R | Interrupteur | Disponible | Voir la pièce |
| 13 | 2317005A | Ecrou | Disponible | Voir la pièce |
| 14 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 15 | 005200954 | Support | Disponible | Voir la pièce |
| 16 | 024000049 | Vis | Disponible | Voir la pièce |
| 17 | 035000081 | Soupape compl. | Disponible | Voir la pièce |
| 18 | 026400134 | Réservoir mix | Disponible | Voir la pièce |
| 19 | 035000047A | Tuyau | Disponible | Voir la pièce |
| 20 | 50010218R | Filtre mix | Disponible | Voir la pièce |
| 21 | 035500101 | Carter moteur | Disponible | Voir la pièce |
| 22 | 005000047R | Joint | Disponible | Voir la pièce |
| 23 | - | N | Non reliée | |
| 24 | 006000102R | Goupille | Disponible | Voir la pièce |
| 25 | 004900091 | Vis tension | Disponible | Voir la pièce |
| 26 | 005000086R | Goujon | Disponible | Voir la pièce |
| 27 | 005400436 | Pivot | Disponible | Voir la pièce |
| 28 | - | N | Non reliée | |
| 29 | 006000080 | Tuyau | Disponible | Voir la pièce |
| 30 | 006000081R | Joint | Disponible | Voir la pièce |
| 30 | 006000081R | Joint | Disponible | Voir la pièce |
| 31 | 035000179 | Filtre huile | Disponible | Voir la pièce |
| 32 | 006000084 | Couvercle | Disponible | Voir la pièce |
| 33 | 006000085 | Vis | Disponible | Voir la pièce |
| 34 | 3072014 | Rondelle | Disponible | Voir la pièce |
| 35 | 005100890 | Bague | Disponible | Voir la pièce |
| 36 | 005100890 | Bague | Disponible | Voir la pièce |
| 37 | 3049002 | Bague or | Disponible | Voir la pièce |
| 38 | 006000104R | Pompe huile | Disponible | Voir la pièce |
| 39 | 006000104R | Pompe huile | Disponible | Voir la pièce |
| 40 | 006000105 | Piston de pompe | Disponible | Voir la pièce |
| 41 | 006000104R | Pompe huile | Disponible | Voir la pièce |
| 42 | 005000119 | Collier | Disponible | Voir la pièce |
| 43 | 005000087R | Bride | Disponible | Voir la pièce |
| 44 | 005000088R | Bride | Disponible | Voir la pièce |
| 45 | 005000330A | Kit joints | Disponible | Voir la pièce |

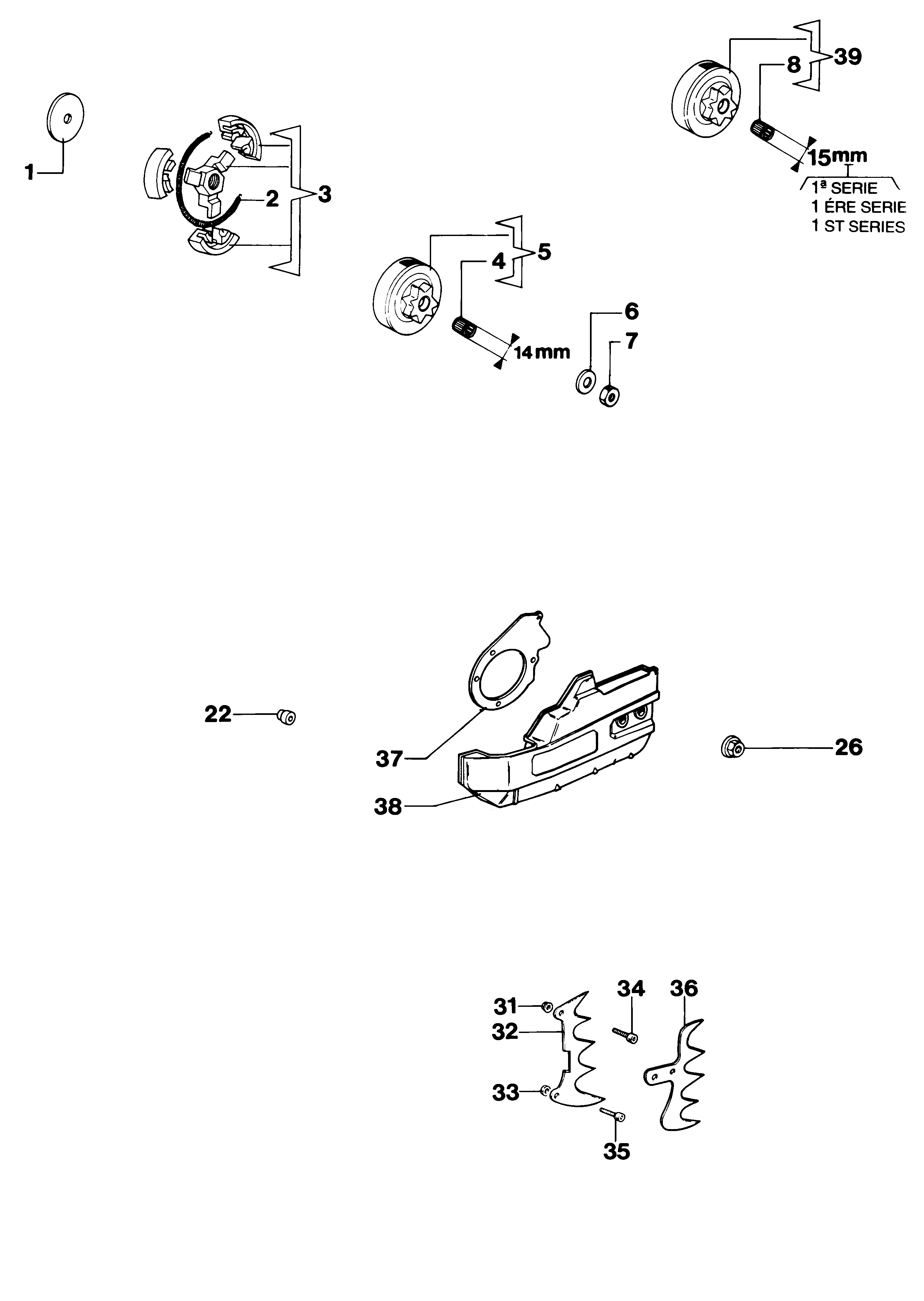

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 006000352 | Rondelle | Disponible | Voir la pièce |
| 2 | 004900137BR | Ressort | Disponible | Voir la pièce |
| 3 | 004900068A | Embrayage | Disponible | Voir la pièce |
| 4 | 004400165R | Roulement | Disponible | Voir la pièce |
| 5 | 004900159 | Cloche embrayage | Disponible | Voir la pièce |
| 6 | 005000329 | Rondelle | Disponible | Voir la pièce |
| 7 | 005000355 | Ecrou | Disponible | Voir la pièce |
| 8 | 005000165R | Roulement | Disponible | Voir la pièce |
| 22 | 006000300 | Bague | Disponible | Voir la pièce |
| 26 | 50010148R | Ecrou | Disponible | Voir la pièce |
| 31 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 32 | 005400093 | Griffe | Disponible | Voir la pièce |
| 33 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 34 | 006000369 | Vis | Disponible | Voir la pièce |
| 35 | 006000624 | Vis | Disponible | Voir la pièce |
| 36 | 005400544 | Griffe | Disponible | Voir la pièce |
| 37 | 026400109 | Bague | Disponible | Voir la pièce |
| 38 | 026400104 | Carter chaine | Disponible | Voir la pièce |
| 39 | 005000918 | Cloche embrayage | Non reliée |

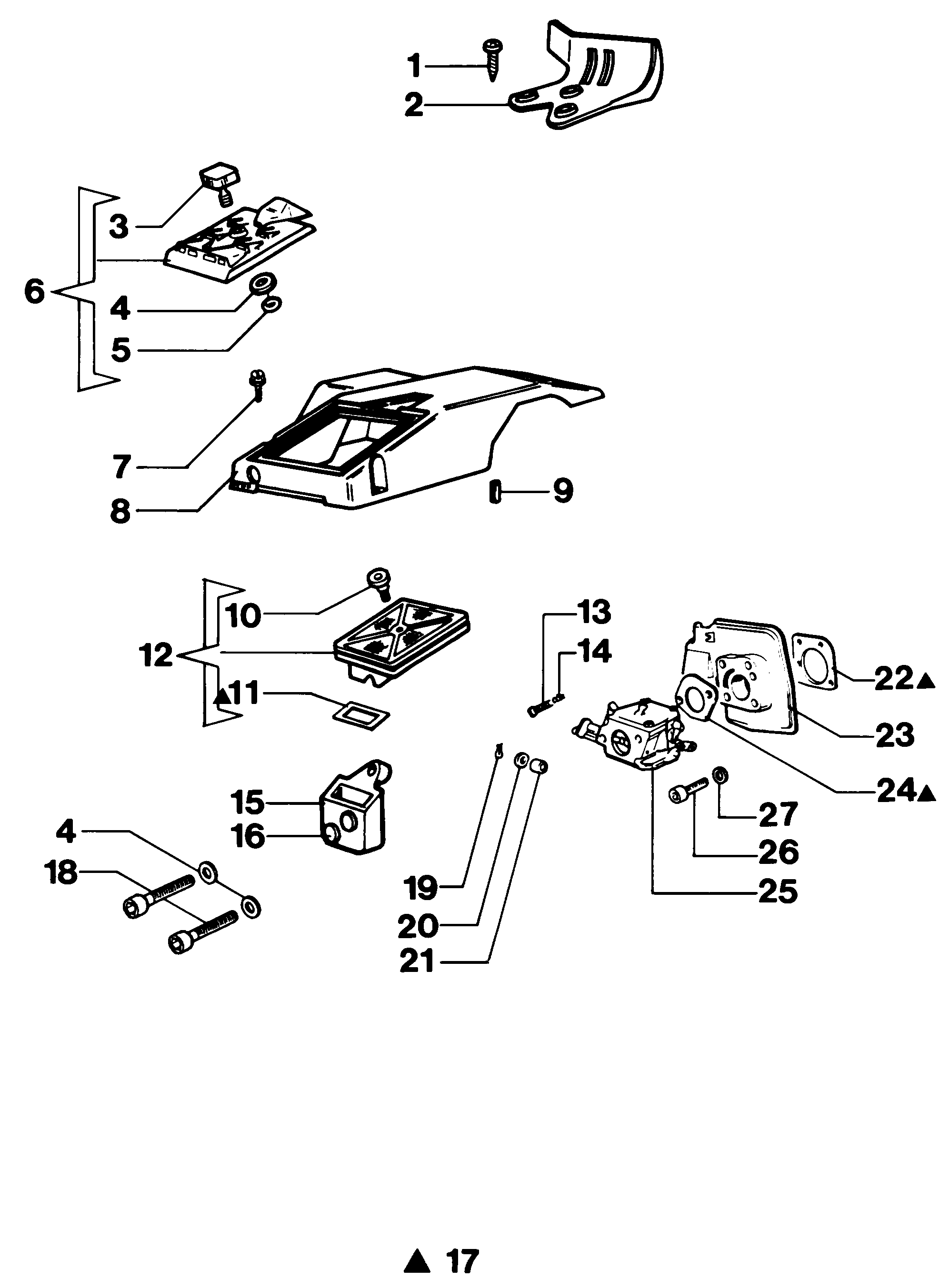

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 026400038 | Vis | Disponible | Voir la pièce |
| 2 | 026400018 | Protection | Disponible | Voir la pièce |
| 3 | 035500199 | Pommeau | Disponible | Voir la pièce |
| 4 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 4 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 5 | 3049005R | Bague or | Disponible | Voir la pièce |
| 6 | 005200968 | Couvercle | Disponible | Voir la pièce |
| 7 | 099900296R | Vis | Non reliée | |
| 8 | 035500053 | Carter embrague | Disponible | Voir la pièce |
| 9 | 094500183A | Tuyau | Non reliée | |
| 10 | 005400953 | Pommeau | Disponible | Voir la pièce |
| 11 | 035000131 | Joint | Disponible | Voir la pièce |
| 12 | 035000188R | Filtre aire | Disponible | Voir la pièce |
| 13 | 006000056 | Vis | Disponible | Voir la pièce |
| 14 | 005000057 | Ressort | Disponible | Voir la pièce |
| 15 | 015000001 | Support | Disponible | Voir la pièce |
| 16 | 006100302 | Bouchon | Disponible | Voir la pièce |
| 17 | 005000330A | Kit joints | Disponible | Voir la pièce |
| 18 | 006100303R | Vis | Disponible | Voir la pièce |
| 19 | 004000059 | Goupille | Disponible | Voir la pièce |
| 20 | 3916003R | Rondelle | Disponible | Voir la pièce |
| 21 | 006000258 | Bague | Disponible | Voir la pièce |
| 22 | 005000020R | Joint | Disponible | Voir la pièce |
| 23 | 026400073 | Bride termique | Disponible | Voir la pièce |
| 24 | 005000330A | Kit joints | Disponible | Voir la pièce |
| 25 | 004900188R | Carburateur C2-L1A | Disponible | Voir la pièce |
| 26 | 006000024R | Vis | Disponible | Voir la pièce |
| 27 | 006000315R | Rondelle | Disponible | Voir la pièce |

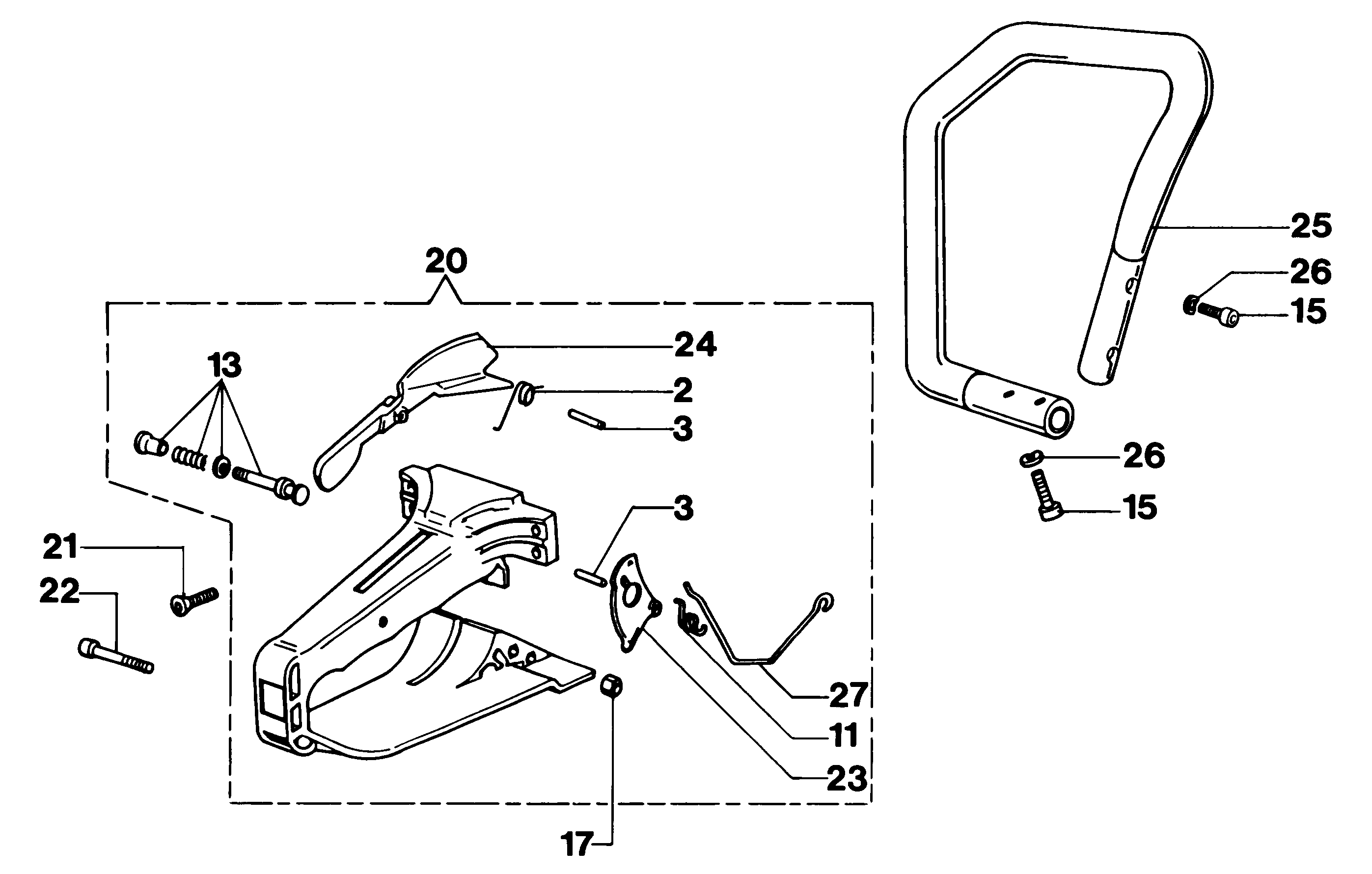

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 2 | 005000360 | Ressort | Disponible | Voir la pièce |
| 3 | 006100364 | Goupille | Disponible | Voir la pièce |
| 3 | 006100364 | Goupille | Disponible | Voir la pièce |
| 11 | 005000359 | Ressort | Disponible | Voir la pièce |
| 13 | 005100891 | Interrupteur | Disponible | Voir la pièce |
| 15 | 006000101R | Vis | Disponible | Voir la pièce |
| 15 | 006000101R | Vis | Disponible | Voir la pièce |
| 17 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 20 | 005300065 | Poignee | Disponible | Voir la pièce |
| 21 | 006200397 | Vis | Disponible | Voir la pièce |
| 22 | 61052009BR | Vis | Disponible | Voir la pièce |
| 23 | 005400072 | Accelerateur | Disponible | Voir la pièce |
| 24 | 005400358 | Levier accelerateur | Disponible | Voir la pièce |
| 25 | 005100318 | Poignee | Disponible | Voir la pièce |
| 26 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 26 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 27 | 005000074 | Tige | Disponible | Voir la pièce |

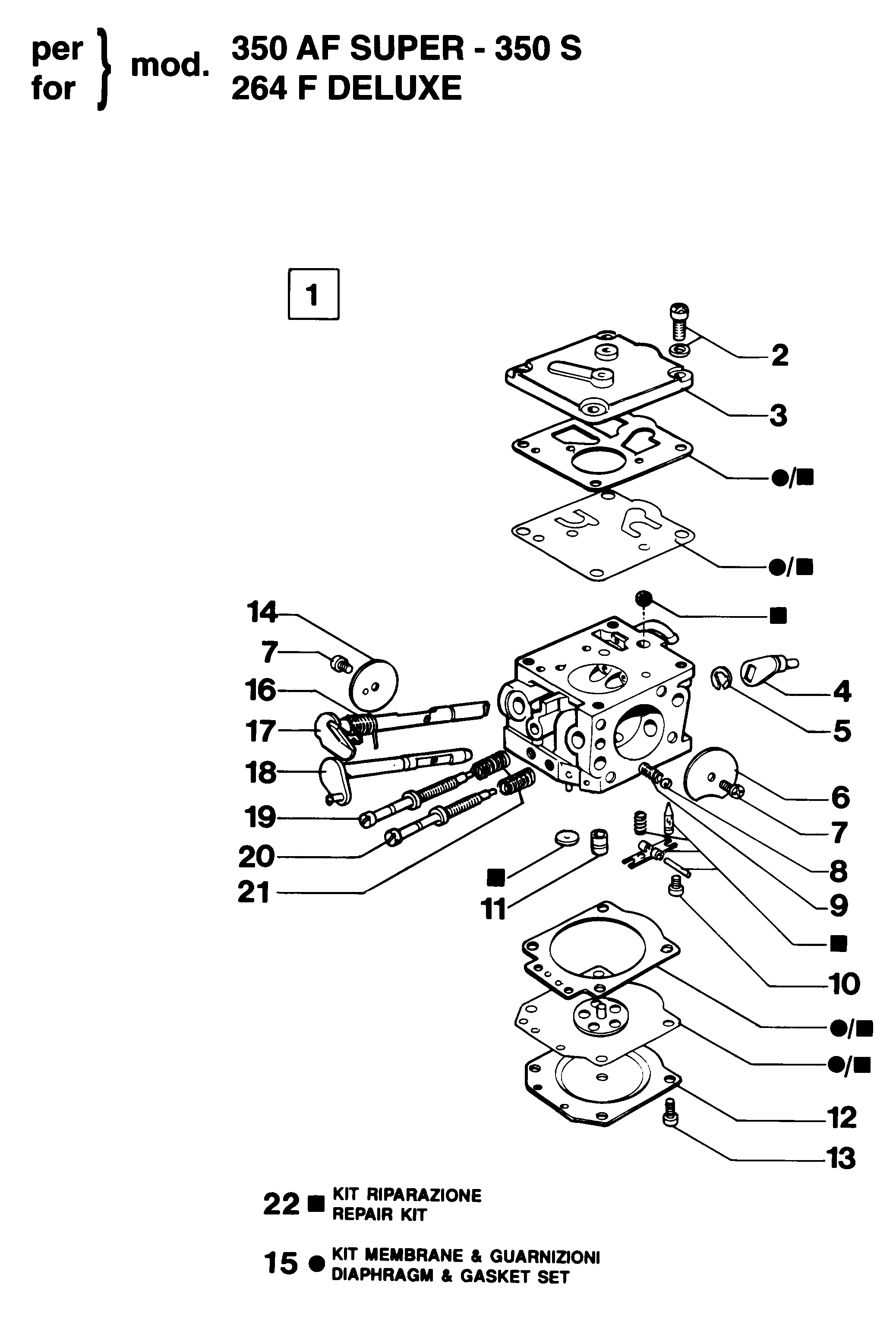

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 004900188R | Carburateur C2-L1A | Disponible | Voir la pièce |
| 2 | 004900200 | Vis | Disponible | Voir la pièce |
| 3 | 004900199 | Couvercle | Disponible | Voir la pièce |
| 4 | 004900195 | Levier accelerateur | Disponible | Voir la pièce |
| 5 | 2318520R | Carburateur C1Q-E3 | Disponible | Voir la pièce |
| 6 | 004900216 | Papillon | Disponible | Voir la pièce |
| 7 | 2318388 | Vis | Disponible | Voir la pièce |
| 7 | 2318388 | Vis | Disponible | Voir la pièce |
| 8 | 004900217 | Bille | Disponible | Voir la pièce |
| 9 | 004900218 | Ressort | Disponible | Voir la pièce |
| 10 | 2318520R | Carburateur C1Q-E3 | Disponible | Voir la pièce |
| 11 | 004900189 | Gicleur | Disponible | Voir la pièce |
| 12 | 004900208 | Couvercle | Disponible | Voir la pièce |
| 13 | 004900209 | Vis | Disponible | Voir la pièce |
| 14 | 004900192 | Papillon | Disponible | Voir la pièce |
| 15 | 004900220 | Kit membranes y joints | Disponible | Voir la pièce |
| 16 | 004900191 | Ressort | Disponible | Voir la pièce |
| 17 | 004900190 | Arbre | Disponible | Voir la pièce |
| 18 | 004900215 | Arbre | Disponible | Voir la pièce |
| 19 | 004900210 | Vis L | Disponible | Voir la pièce |
| 20 | 004900211 | Vis H | Disponible | Voir la pièce |
| 21 | 2318532 | Ressort | Disponible | Voir la pièce |
| 22 | 004900219 | Kit réparation | Disponible | Voir la pièce |
