Vue Éclatée SPARTA 37 S
Retrouvez les pièces détachées, références et repères disponibles pour SPARTA 37 S.

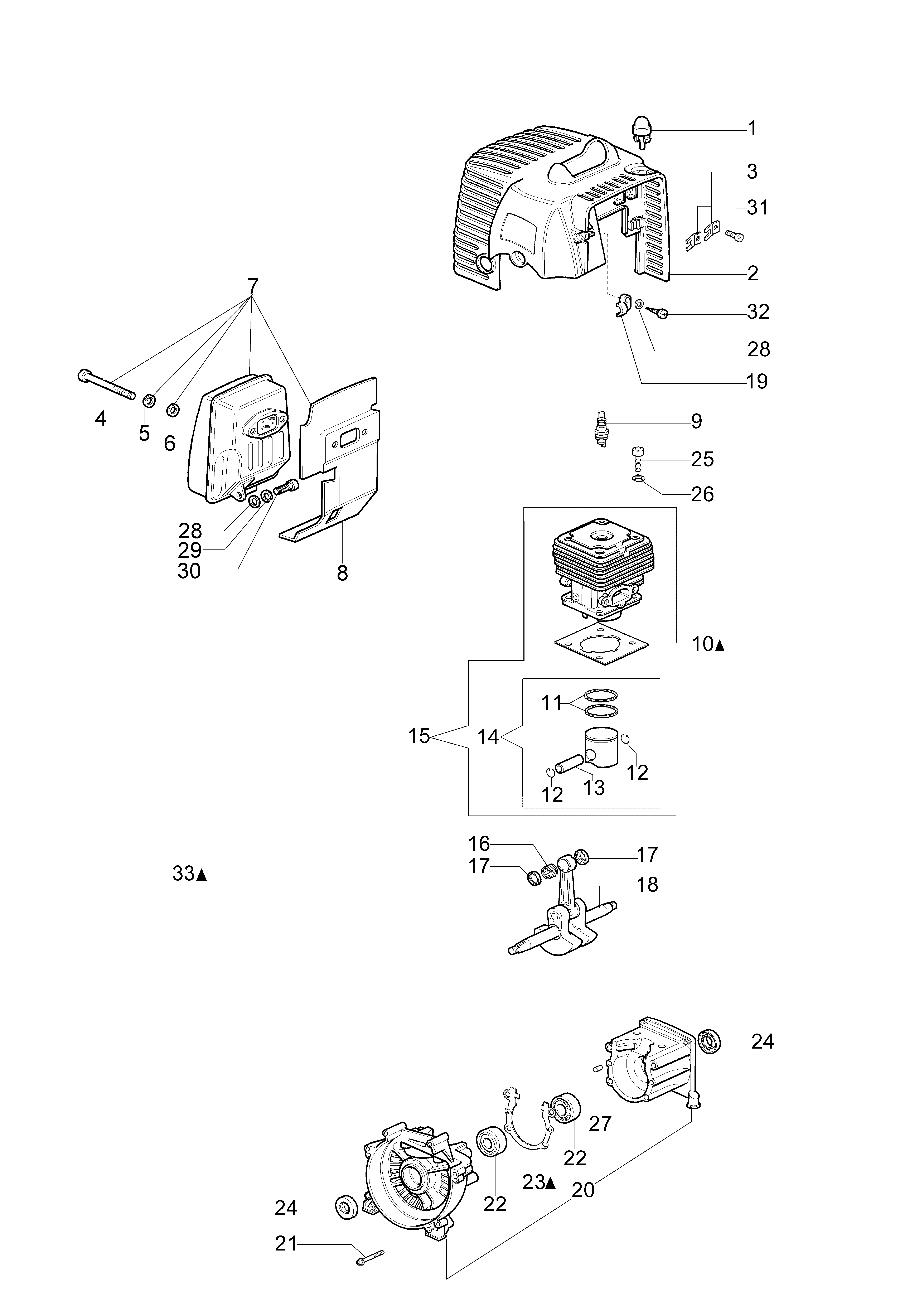

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 2318817R | Air purge | Non reliée | |
| 2 | 61330081AR | Kit capot cylindre | Disponible | Voir la pièce |
| 3 | 4191069BR | Plaque | Disponible | Voir la pièce |
| 4 | 3801069R | Vis | Disponible | Voir la pièce |
| 5 | 3819036R | Rondelle | Disponible | Voir la pièce |
| 6 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 7 | 61200061AR | Pot | Non reliée | |
| 8 | 61200063AR | Deflecteur | Non reliée | |
| 9 | 3055115R | Bougie | Non reliée | |
| 10 | 61350272R | Joint | Disponible | Voir la pièce |
| 11 | 4196166R | Segment | Disponible | Voir la pièce |
| 12 | 004900061R | Bague | Disponible | Voir la pièce |
| 12 | 004900061R | Bague | Disponible | Voir la pièce |
| 13 | 50110047R | Axe piston | Disponible | Voir la pièce |
| 14 | 61212004B | Piston complet Ø38 | Non reliée | |
| 15 | 61212005B | Cylindre compl. Ø38 | Disponible | Voir la pièce |
| 16 | 50110044R | Roulement | Disponible | Voir la pièce |
| 17 | 50110043AR | Entretoise | Disponible | Voir la pièce |
| 17 | 50110043AR | Entretoise | Disponible | Voir la pièce |
| 18 | 61200001R | Vilebrequin | Disponible | Voir la pièce |
| 19 | 61200064R | Collier | Disponible | Voir la pièce |
| 20 | 61350346 | Carter moteur complet | Disponible | Voir la pièce |
| 21 | 3860096R | Vis | Disponible | Voir la pièce |
| 22 | 094000006R | Roulement | Disponible | Voir la pièce |
| 22 | 094000006R | Roulement | Disponible | Voir la pièce |
| 23 | 61200006AR | Joint | Disponible | Voir la pièce |
| 24 | 094000099R | Bague | Disponible | Voir la pièce |
| 24 | 094000099R | Bague | Disponible | Voir la pièce |
| 25 | 094000101R | Vis | Disponible | Voir la pièce |
| 26 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 27 | 3023008R | Goupille | Disponible | Voir la pièce |
| 28 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 28 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 29 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 30 | 3801010R | Goupille | Disponible | Voir la pièce |
| 31 | 3960030R | Vis | Disponible | Voir la pièce |
| 32 | 3960069AR | Vis | Disponible | Voir la pièce |
| 33 | 61202038BR | Kit joints | Disponible | Voir la pièce |

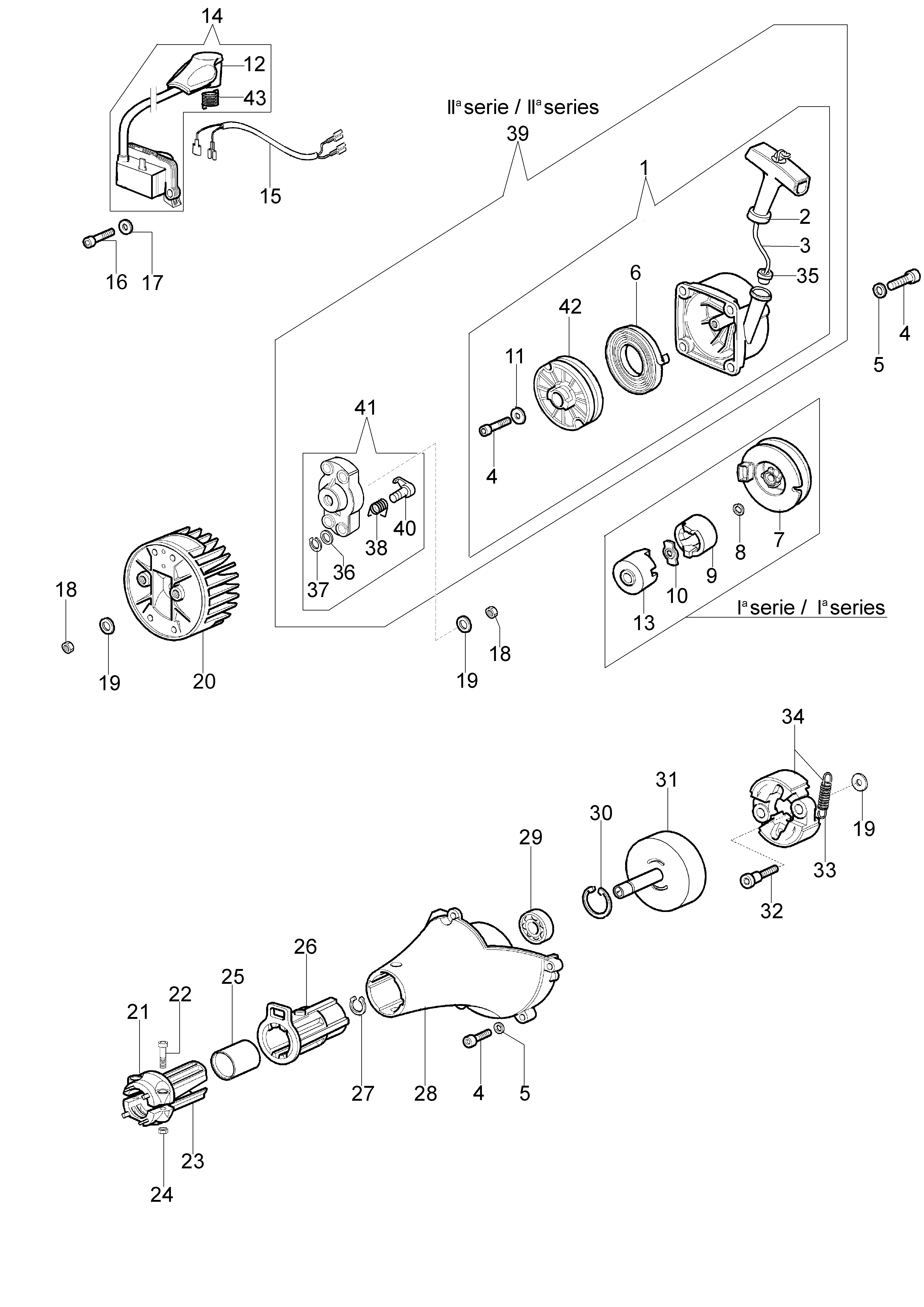

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61200259R | Demarrage complet | Disponible | Voir la pièce |
| 2 | 61200015R | Poignée de démarrage | Disponible | Voir la pièce |
| 3 | 56520087R | Cordelette | Disponible | Voir la pièce |
| 4 | 3801010R | Goupille | Disponible | Voir la pièce |
| 4 | 3801010R | Goupille | Disponible | Voir la pièce |
| 4 | 3801010R | Goupille | Disponible | Voir la pièce |
| 5 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 5 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 6 | 004000132R | Ressort | Non reliée | |
| 7 | 56520038AR | Poulie | Non reliée | |
| 8 | 3027005R | Bague | Non reliée | |
| 9 | 56520039AR | Entretoise | Non reliée | |
| 10 | 56520040AR | Bride | Non reliée | |
| 11 | 3918020R | Rondelle | Disponible | Voir la pièce |
| 12 | 61200012AR | Capot de bougie | Disponible | Voir la pièce |
| 13 | 61200062AR | Entraineur | Disponible | Voir la pièce |
| 14 | 61250015CR | Bobine | Non reliée | |
| 15 | 61250047R | Cable | Disponible | Voir la pièce |
| 16 | 3801013R | Vis | Disponible | Voir la pièce |
| 17 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 18 | 3912009 | Ecrou | Disponible | Voir la pièce |
| 18 | 3912009 | Ecrou | Disponible | Voir la pièce |
| 19 | 3818011AR | Rondelle | Disponible | Voir la pièce |
| 19 | 3818011AR | Rondelle | Disponible | Voir la pièce |
| 19 | 3818011AR | Rondelle | Disponible | Voir la pièce |
| 20 | 61250014AR | Volant | Disponible | Voir la pièce |
| 21 | 61200059R | Entretoise | Disponible | Voir la pièce |
| 22 | 3801015R | Vis | Disponible | Voir la pièce |
| 23 | 61200060R | Entretoise | Disponible | Voir la pièce |
| 24 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 25 | 4161364R | Bague | Non reliée | |
| 26 | 4161428AR | Manchon | Non reliée | |
| 27 | 3024015R | Bague seeger | Disponible | Voir la pièce |
| 28 | 61200071AR | Carter | Disponible | Voir la pièce |
| 29 | 3035042R | Roulement | Disponible | Voir la pièce |
| 30 | 3025022R | Bague seeger | Disponible | Voir la pièce |
| 31 | 61200032R | Cloche embrayage | Disponible | Voir la pièce |
| 32 | 4191027FR | Pivot | Disponible | Voir la pièce |
| 33 | 4191028R | Ressort | Disponible | Voir la pièce |
| 34 | 4191153BR | Embrayage | Non reliée | |
| 35 | 072700089R | Bague | Disponible | Voir la pièce |
| 36 | 3064010R | Bague | Disponible | Voir la pièce |
| 37 | 3024007R | Bague seeger | Disponible | Voir la pièce |
| 38 | 4191017AR | Ressort | Disponible | Voir la pièce |
| 39 | 61200261 | Kit demarrage | Disponible | Voir la pièce |
| 40 | 4191016R | Cliquet | Disponible | Voir la pièce |
| 41 | 61252002R | Entraineur | Disponible | Voir la pièce |
| 42 | 4191018BR | Poulie de démarrage | Disponible | Voir la pièce |
| 43 | 50050127R | Ressort | Non reliée |

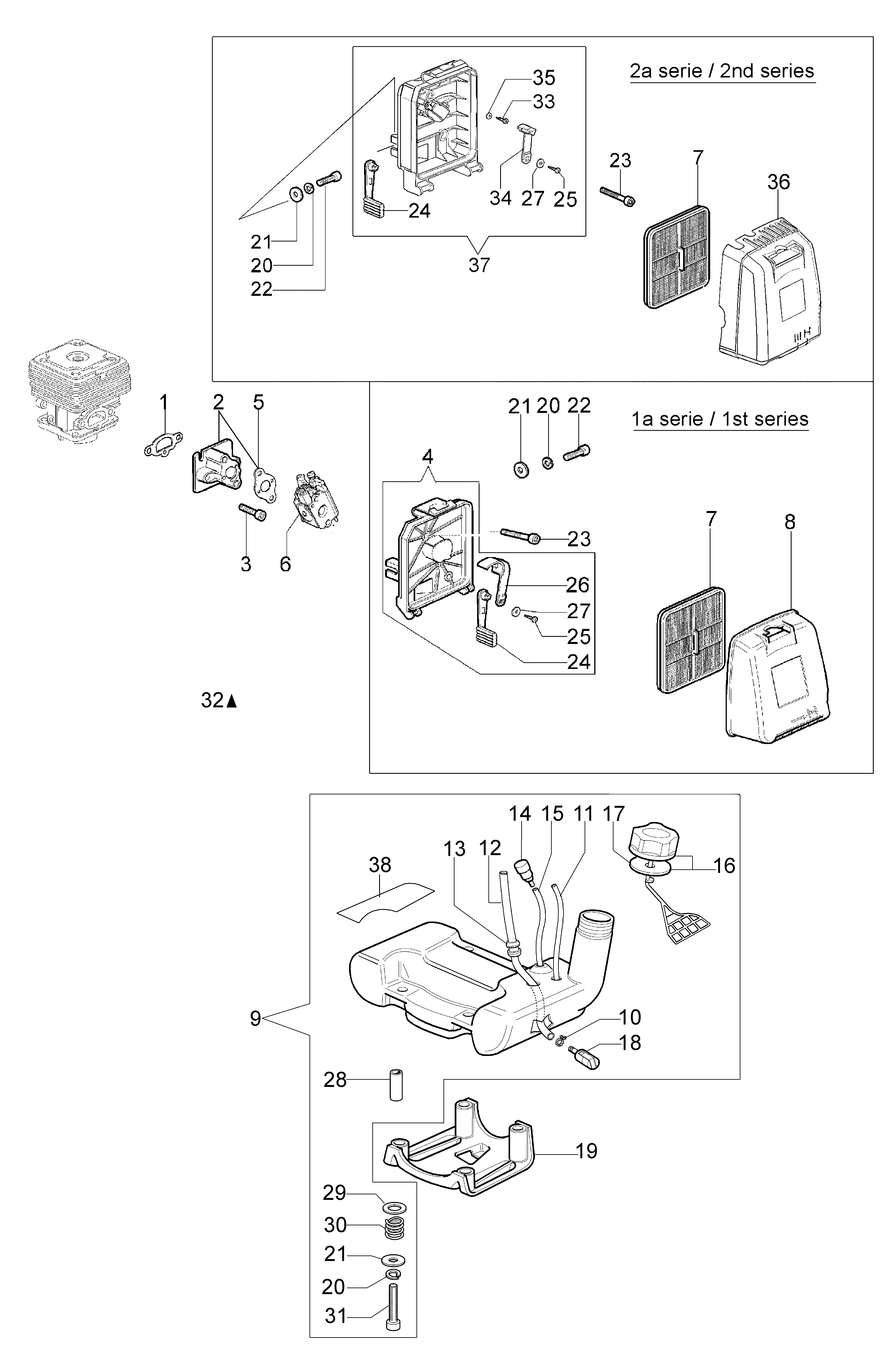

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61200019AR | Joint | Disponible | Voir la pièce |
| 2 | 61200198 | Bride termique | Disponible | Voir la pièce |
| 3 | 3801015R | Vis | Disponible | Voir la pièce |
| 4 | 61212062 | Support complet | Disponible | Voir la pièce |
| 5 | 61200196AR | Joint | Disponible | Voir la pièce |
| 6 | 2318735CR | Carburateur WT-870B | Disponible | Voir la pièce |
| 6 | 2318765AR | Carburateur WT-869A | Disponible | Voir la pièce |
| 7 | 61200025BR | Filtre aire | Non reliée | |
| 7 | 61200025BR | Filtre aire | Non reliée | |
| 8 | 61200075R | Couvercle filtre air | Disponible | Voir la pièce |
| 9 | 61200028DR | Reservoir complet | Non reliée | |
| 10 | 4098377R | Bande | Disponible | Voir la pièce |
| 11 | 61350328R | Tuyau | Disponible | Voir la pièce |
| 12 | 3073014AR | Tuyau | Non reliée | |
| 13 | 4161211R | Passetube | Disponible | Voir la pièce |
| 14 | 61070011AR | Soupape | Disponible | Voir la pièce |
| 15 | 61250228R | Tuyau | Disponible | Voir la pièce |
| 16 | 61070079AR | Bouchon | Disponible | Voir la pièce |
| 17 | 61070006R | Joint | Disponible | Voir la pièce |
| 18 | 61370639R | Filtre mix | Disponible | Voir la pièce |
| 19 | 61200238AR | Protection | Disponible | Voir la pièce |
| 20 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 20 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 20 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 21 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 21 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 21 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 22 | 3801013R | Vis | Disponible | Voir la pièce |
| 22 | 3801013R | Vis | Disponible | Voir la pièce |
| 23 | 61052009BR | Vis | Disponible | Voir la pièce |
| 23 | 61052009BR | Vis | Disponible | Voir la pièce |
| 24 | 61200024R | Levier | Disponible | Voir la pièce |
| 24 | 61200024R | Levier | Disponible | Voir la pièce |
| 25 | 3960069AR | Vis | Disponible | Voir la pièce |
| 25 | 3960069AR | Vis | Disponible | Voir la pièce |
| 26 | 61200023AR | Papillon | Disponible | Voir la pièce |
| 27 | 4120070R | Rondelle | Non reliée | |
| 27 | 4120070R | Rondelle | Non reliée | |
| 28 | 61200128R | Entretoise | Disponible | Voir la pièce |
| 29 | 3916008R | Rondelle | Non reliée | |
| 30 | 61200129R | Ressort | Disponible | Voir la pièce |
| 31 | 3801016R | Vis | Disponible | Voir la pièce |
| 32 | 61202038BR | Kit joints | Disponible | Voir la pièce |
| 33 | 3960145R | Vis | Disponible | Voir la pièce |
| 34 | 61200204AR | Papillon | Disponible | Voir la pièce |
| 35 | 3916022R | Rondelle | Disponible | Voir la pièce |
| 36 | 61200207R | Couvercle filtre air | Disponible | Voir la pièce |
| 37 | 61210130 | Kit support filtre à air | Disponible | Voir la pièce |
| 38 | 61210047R | Protection | Disponible | Voir la pièce |

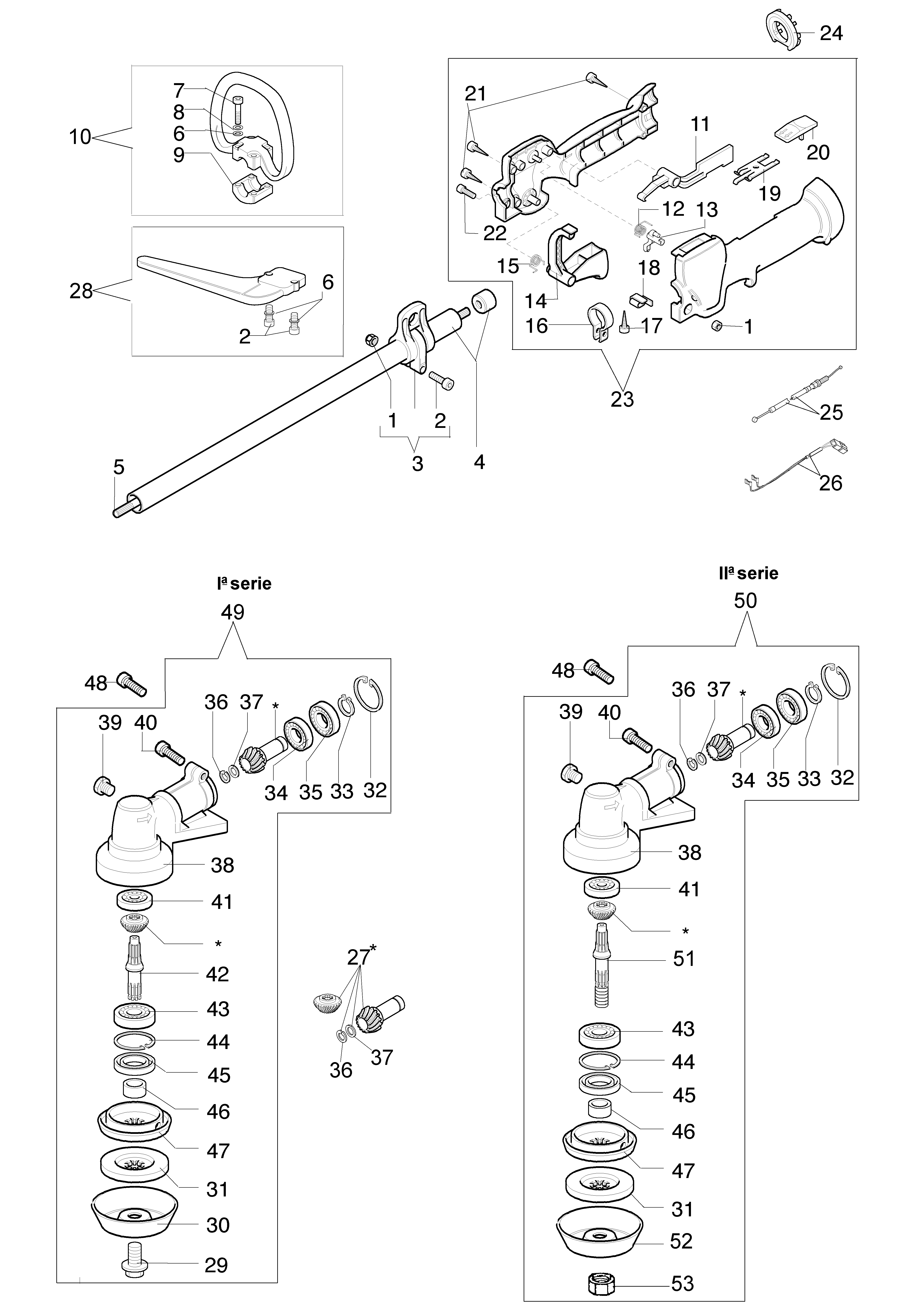

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 1 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 2 | 3801015R | Vis | Disponible | Voir la pièce |
| 2 | 3801015R | Vis | Disponible | Voir la pièce |
| 3 | 4161619AR | Bande | Non reliée | |
| 4 | 61280069R | Tuyau Ø26 | Disponible | Voir la pièce |
| 5 | 61170075R | Arbre trasmission | Disponible | Voir la pièce |
| 6 | 3918010R | Rondelle | Disponible | Voir la pièce |
| 6 | 3918010R | Rondelle | Disponible | Voir la pièce |
| 7 | 3801017R | Vis | Disponible | Voir la pièce |
| 8 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 9 | 61010024R | Collier | Disponible | Voir la pièce |
| 10 | 61032012R | Poignee | Disponible | Voir la pièce |
| 11 | 61040050AR | Levier | Disponible | Voir la pièce |
| 12 | 61040057R | Ressort | Disponible | Voir la pièce |
| 13 | 61040052 | Cliquet | Disponible | Voir la pièce |
| 14 | 61040049R | Levier accelerateur | Non reliée | |
| 15 | 61040056R | Ressort | Disponible | Voir la pièce |
| 16 | 61010019R | Bande | Disponible | Voir la pièce |
| 17 | 3960061AR | Vis | Disponible | Voir la pièce |
| 18 | 61040054R | Bride | Disponible | Voir la pièce |
| 19 | 61040053R | Bride | Disponible | Voir la pièce |
| 20 | 61040051R | Curseur | Non reliée | |
| 21 | 3960067AR | Vis | Disponible | Voir la pièce |
| 22 | 3801011R | Vis | Disponible | Voir la pièce |
| 23 | 61012006AR | Poignee | Non reliée | |
| 24 | 4161319A | Crochet | Disponible | Voir la pièce |
| 25 | 61200045R | Cable accellerateur | Disponible | Voir la pièce |
| 26 | 61200044R | Cable | Disponible | Voir la pièce |
| 27 | 61040132A | Kit engranages | Disponible | Voir la pièce |
| 28 | 61042026R | Protection | Disponible | Voir la pièce |
| 29 | 61040074AR | Vis | Non reliée | |
| 30 | 4100456R | Protection | Non reliée | |
| 31 | 4179089R | Flasque | Disponible | Voir la pièce |
| 31 | 4179089R | Flasque | Disponible | Voir la pièce |
| 32 | 3025018R | Bague seeger | Disponible | Voir la pièce |
| 32 | 3025018R | Bague seeger | Disponible | Voir la pièce |
| 33 | 3024010R | Bague seeger | Disponible | Voir la pièce |
| 33 | 3024010R | Bague seeger | Disponible | Voir la pièce |
| 34 | 3034008R | Roulement | Disponible | Voir la pièce |
| 34 | 3034008R | Roulement | Disponible | Voir la pièce |
| 35 | 3035230R | Roulement | Disponible | Voir la pièce |
| 35 | 3035230R | Roulement | Disponible | Voir la pièce |
| 36 | 3025009 | Bague seeger | Disponible | Voir la pièce |
| 36 | 3025009 | Bague seeger | Disponible | Voir la pièce |
| 36 | 3025009 | Bague seeger | Disponible | Voir la pièce |
| 37 | 4138311A | Rondelle | Disponible | Voir la pièce |
| 37 | 4138311A | Rondelle | Disponible | Voir la pièce |
| 37 | 4138311A | Rondelle | Disponible | Voir la pièce |
| 38 | 61050013R | Boite engrenage | Disponible | Voir la pièce |
| 38 | 61050013R | Boite engrenage | Disponible | Voir la pièce |
| 39 | 61040071R | Bouchon huile | Disponible | Voir la pièce |
| 39 | 61040071R | Bouchon huile | Disponible | Voir la pièce |
| 40 | 3901016 | Vis | Disponible | Voir la pièce |
| 40 | 3901016 | Vis | Disponible | Voir la pièce |
| 41 | 3034218R | Roulement | Disponible | Voir la pièce |
| 41 | 3034218R | Roulement | Disponible | Voir la pièce |
| 42 | 61040106A | Pivot | Non reliée | |
| 43 | 3034012R | Roulement | Non reliée | |
| 43 | 3034012R | Roulement | Non reliée | |
| 44 | 3025022R | Bague seeger | Disponible | Voir la pièce |
| 44 | 3025022R | Bague seeger | Disponible | Voir la pièce |
| 45 | 3050018R | Bague | Disponible | Voir la pièce |
| 45 | 3050018R | Bague | Disponible | Voir la pièce |
| 46 | 61040066R | Entretoise | Non reliée | |
| 46 | 61040066R | Entretoise | Non reliée | |
| 47 | 61040145R | Moyeu | Disponible | Voir la pièce |
| 47 | 61040145R | Moyeu | Disponible | Voir la pièce |
| 48 | 3901008R | Vis | Disponible | Voir la pièce |
| 48 | 3901008R | Vis | Disponible | Voir la pièce |
| 49 | 61250237A | Jeu couple conique Ø26 + insert | Disponible | Voir la pièce |
| 50 | 61250237A | Jeu couple conique Ø26 + insert | Disponible | Voir la pièce |
| 51 | 61250054R | Pivot | Disponible | Voir la pièce |
| 52 | 61110074AR | Protection | Non reliée | |
| 53 | 61110075R | Écrou auto-bloquant | Disponible | Voir la pièce |

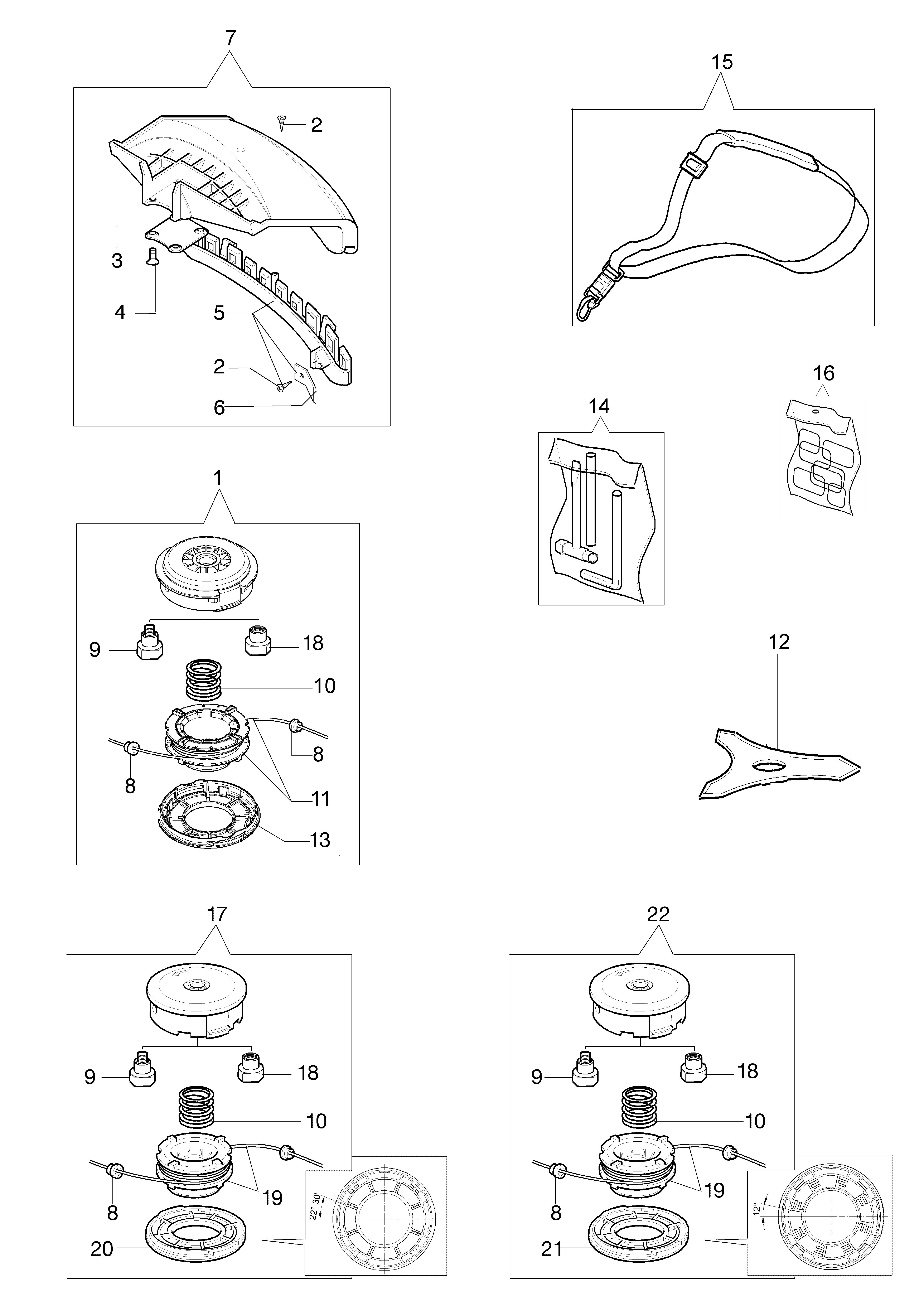

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | - | N | Non reliée | |
| 2 | 3960040R | Vis | Disponible | Voir la pièce |
| 2 | 3960040R | Vis | Disponible | Voir la pièce |
| 3 | 4174278R | Plaquette | Disponible | Voir la pièce |
| 4 | 3802004DR | Vis | Disponible | Voir la pièce |
| 5 | 61380126 | Bande | Non reliée | |
| 6 | 4174275R | Lame | Disponible | Voir la pièce |
| 7 | 61380125 | Kit protection | Disponible | Voir la pièce |
| 8 | 4199005AR | Bague | Disponible | Voir la pièce |
| 8 | 4199005AR | Bague | Disponible | Voir la pièce |
| 8 | 4199005AR | Bague | Disponible | Voir la pièce |
| 8 | 4199005AR | Bague | Disponible | Voir la pièce |
| 9 | 63030009R | Insert (male) | Non reliée | |
| 9 | 63030009R | Insert (male) | Non reliée | |
| 9 | 63030009R | Insert (male) | Non reliée | |
| 10 | 4199004R | Ressort | Non reliée | |
| 10 | 4199004R | Ressort | Non reliée | |
| 10 | 4199004R | Ressort | Non reliée | |
| 11 | 4199041R | Bobine nylon Ø2,4 | Disponible | Voir la pièce |
| 12 | 4095673BR | Disque à 3 lames | Disponible | Voir la pièce |
| 13 | 4199035BR | Couvercle | Disponible | Voir la pièce |
| 14 | 61052031R | Kit outils | Disponible | Voir la pièce |
| 15 | 4160463AR | Harnais | Disponible | Voir la pièce |
| 16 | 61212010 | Kit etiquettes | Disponible | Voir la pièce |
| 17 | - | N | Non reliée | |
| 18 | 61110076R | Insert (female) | Non reliée | |
| 18 | 61110076R | Insert (female) | Non reliée | |
| 18 | 61110076R | Insert (female) | Non reliée | |
| 19 | 4199052 | Bobine | Disponible | Voir la pièce |
| 19 | 4199052 | Bobine | Disponible | Voir la pièce |
| 20 | 4199026A | Couvercle | Disponible | Voir la pièce |
| 21 | 4199046 | Couvercle | Disponible | Voir la pièce |
| 22 | 61459100 | Tete fil nylon cpl. Ø 2,4 | Disponible | Voir la pièce |

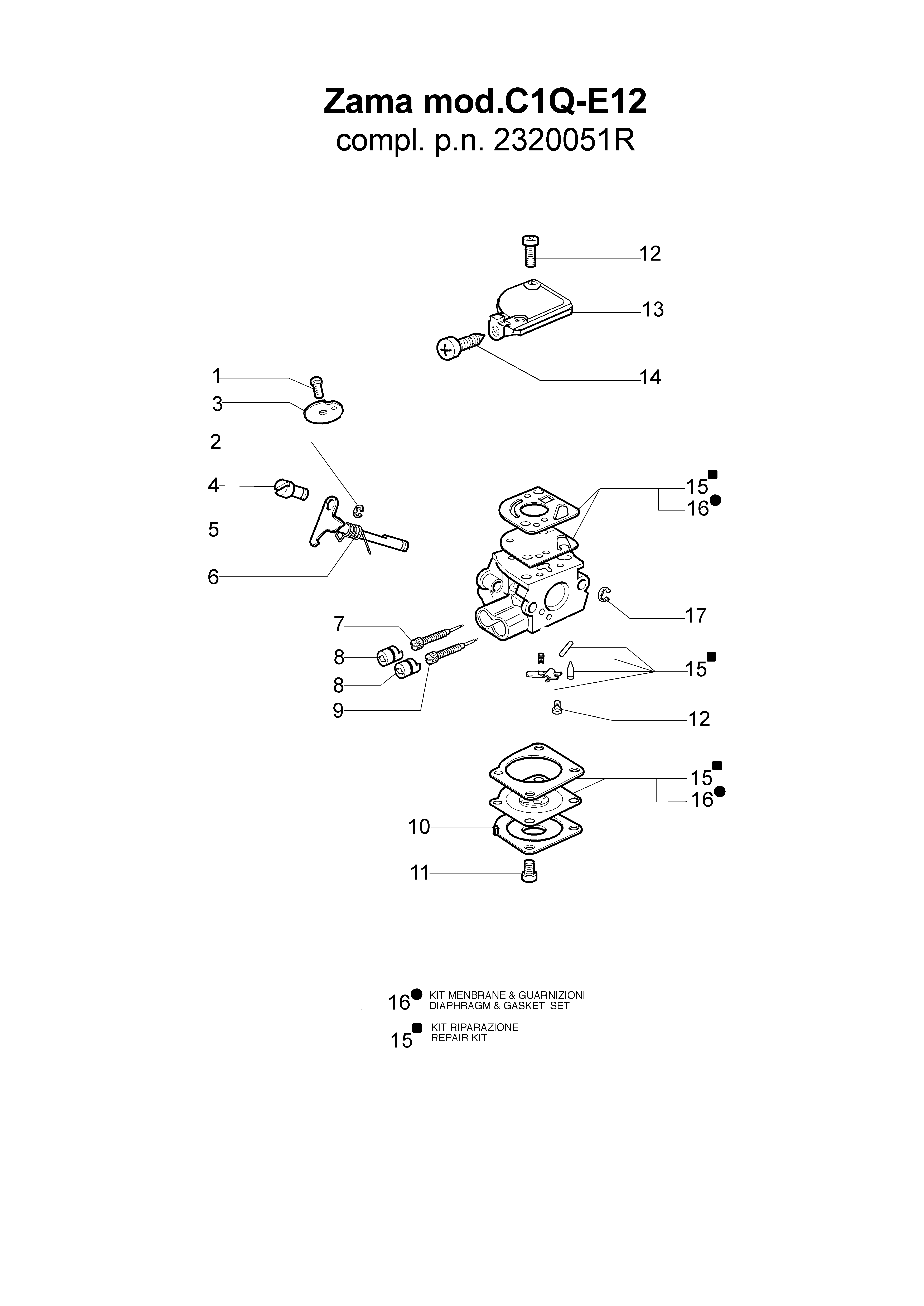

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 2318388 | Vis | Disponible | Voir la pièce |
| 2 | 2318765AR | Carburateur WT-869A | Disponible | Voir la pièce |
| 3 | 2318872 | Papillon | Disponible | Voir la pièce |
| 4 | 2318412 | Crochet | Disponible | Voir la pièce |
| 5 | 2318689 | Axe | Disponible | Voir la pièce |
| 6 | 2318528 | Ressort | Disponible | Voir la pièce |
| 7 | 2318696 | Vis H | Disponible | Voir la pièce |
| 8 | 2318687 | Caps-lock | Disponible | Voir la pièce |
| 8 | 2318687 | Caps-lock | Disponible | Voir la pièce |
| 9 | 2318697 | Vis L | Disponible | Voir la pièce |
| 10 | 2318880 | Couvercle | Disponible | Voir la pièce |
| 11 | 2318522 | Vis | Disponible | Voir la pièce |
| 12 | 2320053 | Vis | Disponible | Voir la pièce |
| 12 | 2320053 | Vis | Disponible | Voir la pièce |
| 13 | 2320052 | Couvercle | Disponible | Voir la pièce |
| 14 | 2318876 | Vis | Disponible | Voir la pièce |
| 15 | 2318886 | Kit réparation | Disponible | Voir la pièce |
| 15 | 2318886 | Kit réparation | Disponible | Voir la pièce |
| 15 | 2318886 | Kit réparation | Disponible | Voir la pièce |
| 15 | 2318886 | Kit réparation | Disponible | Voir la pièce |
| 16 | 2318885 | Kit membranes y joints | Disponible | Voir la pièce |
| 16 | 2318885 | Kit membranes y joints | Disponible | Voir la pièce |
| 16 | 2318885 | Kit membranes y joints | Disponible | Voir la pièce |
| 17 | 2318535 | Bague | Disponible | Voir la pièce |

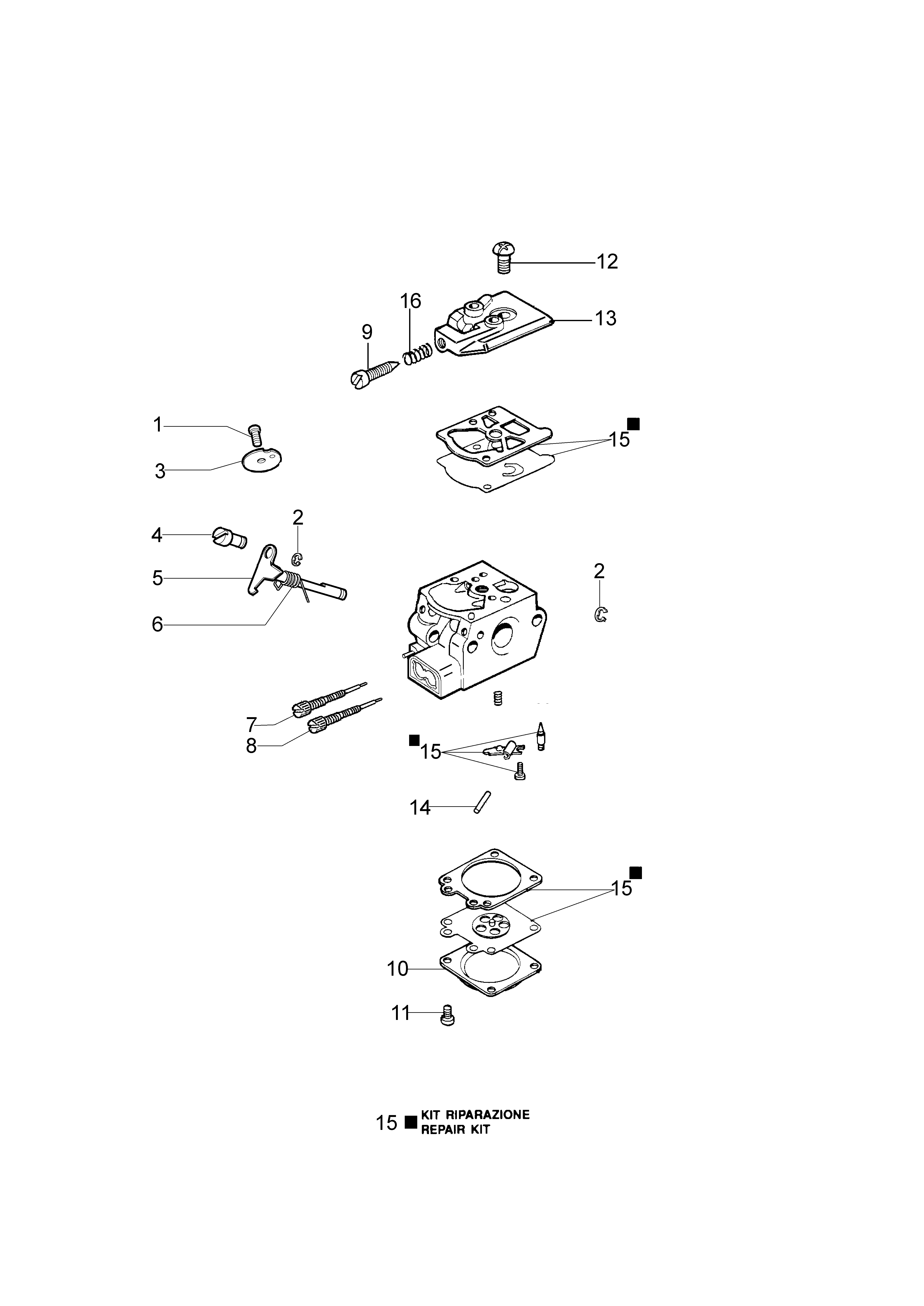

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 50010141 | Vis | Disponible | Voir la pièce |
| 2 | 095000164 | Bague | Disponible | Voir la pièce |
| 2 | 095000164 | Bague | Disponible | Voir la pièce |
| 3 | 072700211 | Papillon | Disponible | Voir la pièce |
| 4 | 2318211 | Pivot | Disponible | Voir la pièce |
| 5 | 2318737 | Arbre | Disponible | Voir la pièce |
| 6 | 072700347 | Ressort | Disponible | Voir la pièce |
| 7 | 2318837 | Vis H | Disponible | Voir la pièce |
| 8 | 2318867R | Caps-lock | Disponible | Voir la pièce |
| 9 | 2318631 | Vis de reglage | Disponible | Voir la pièce |
| 10 | 2318191 | Couvercle | Disponible | Voir la pièce |
| 11 | 035000162 | Vis | Disponible | Voir la pièce |
| 12 | 003300202 | Vis | Disponible | Voir la pièce |
| 13 | 375100087 | Couvercle | Disponible | Voir la pièce |
| 14 | 074000240 | Vis de reglage | Disponible | Voir la pièce |
| 15 | 2318671 | Kit réparation | Non reliée | |
| 15 | 2318671 | Kit réparation | Non reliée | |
| 15 | 2318671 | Kit réparation | Non reliée | |
| 15 | 2318671 | Kit réparation | Non reliée | |
| 16 | 094600148 | Ressort | Disponible | Voir la pièce |
